执行标准MT82—2006TU说 明 书嘉轩数控设备E-Mail:jiaxuantop-tip.c n出版日期:2015年5月地址:武进区雪堰镇新湖路10号 :0519—邮编:213169传真：00一、用途和特征 (1)二、使用工矿条件 (1)三、型号含义 (1)四、零件说明 (1)五、技术性能 (2)六、工作原理 (3)七、结构概述 (3)八、安装与调整 (3)九、使用与操作 (3)十、保养与维护 (3)十一、故障分析与排除 (4)十二、运输和贮存 (4)本产品执行标准:MT821 -2006一、用途，特征托辘是带式输送机的重要部件，英作用为支撑输送带和物料重量，此托馄的主要特征是辘子简体为高分子聚乙烯结构，除支撑作用外，其重量轻，起动载荷小，噪音低，摩擦系数小，通用性和互换性高，易于更换，拆卸方便，维护性强，可靠性髙。
耐腐蚀能力强的特性使之广泛运用于煤矿，化工等行业。
二、使用工矿条件适用于强力、高速、长距离带式输送机：适用于腐蚀、需求低噪音场合，本系列托馄可以用在煤尘、淋水、潮湿的环境中，具有防尘、防水、耐腐蚀的特性：环境温度在-20°C~50°C能正常运转。
三、型号含义<P 891---------- 直径-------------- 直径代号说明：产品型号中所列①89①108①133①159为托馄馄体宜径，规格栏中所列数值为辘体长度，所列数值为常用数值，若客户订单为苴他数值时（即表中未列数值），根据客户订单要求来生产。
辘长不影响托馄质量和使用。
四、零件说明1：管体采用20号钢质无缝管，其各项质量性能指标符合MT/T1019-2006中的规泄：2：轴承座采用压铸铝件，物理性能大于HT150：3：轴承采用MT/T655-1997中的规泄的系列：4：托馄轴采用45号钢，机械物理性能大于Q235-A钢：6：托馄使用的润滑脂的质量指标符合下表规定。
五、技术性能1、径向圆跳动在500N轴向载荷作用下，托辘轴向窜动值不大于1.2mm.3、跌落强度托辘水平与垂直跣落试验后符合下列要求：a）所有零件和焊缝不出现损伤和脱出：b）跌落后托馄轴向位移不大于1.2mm：c）托辘管体与轴承座不松动：d）跌落后的托辘英旋转阻力值不大于MT821-2006表3中的1.5倍。
托辊产品使用说明书
一、 托辊的用途：本产品主要适用于煤矿井下用带式输送机，主要用来支撑胶带，减少胶带运行阻力，并使胶带的悬垂不超过一定限度，以保证胶带平稳地运行。
二、 采用标准：
MT821—1999 煤矿井下用带式输送机和托辊技术条件； MT/T653—1997 煤矿用带式输送机托辊组布置的主要尺寸。
三、 托辊的种类：依用户要求制造槽形托辊、平托辊，调心托辊、缓冲托辊等。
轴承座分为灰口铸铁型和08F 优质碳素结构钢板冲压型两种。
四、 结构特征及原材料选用：
我厂托辊的特点，一是管体选用的材料为Ф108、Ф133无缝钢管，两端装轴承座处内孔使用专用工装镗制而成，保证了管体的同心度。
二是托辊轴采用45号钢进行加工，装轴承处进行磨制，保证了配合精度。
三是选用KA 系列托辊专用优质轴承，耐高温2号合成锂基润滑脂，阻燃专用迷宫式密封密封圈，四是由专用压装模具组装。
轴承座结构有两种形式：铸铁式、钢板冲压式。
1、 铸铁式轴承座的特点是厚度大、刚性强，配合面精度高，托辊转动灵活性好，但重量较大，约为钢板冲压轴承座的五倍，制造成本较高。
机加工量相对较大。
管体与轴承座采用滚压包边结构。
￠108
￠133
2、钢板冲压轴承座采用08F优质炭素结构钢冲压而成，钢板厚度3mm,特点是重量轻、制造成本较低。
转动灵活，搬运方便。
管体与轴承座采用CO2保护焊机及专用转动工作台自动焊接而成。
五、托辊规格
六．使用、操作
１、使用前检查规格是否与需用的相符，转动是否灵活。
２、操作：托辊的使用安装应按配用的带式输送机的安装操作要求，进行安装和操作。
锥形调心托辊安全操作规定锥形调心托辊是工业生产中常用的一种轴承，用于支撑旋转的轴或轴承座，具有承载能力强、转速高、抗疲劳性能好等特点，广泛应用于机械、化工、电力等领域。
然而，如果在使用过程中不注意安全操作，就可能造成轴承故障、设备损坏甚至人员伤亡的事故。
因此，为了保障工人的安全和设备的正常运行，制定并遵守安全操作规定是十分必要的。
一、操作前准备1.确认使用的轴承类型和规格是否符合设备要求，检查轴承是否有损伤或变形。
2.在操作前，应先将轴承清洗干净，去除表面污物和防腐剂。
3.使用工具应保持整洁，严格遵守操作规程。
二、组装前的检查1.在安装之前，应检查所有的配件和轴承是否齐全，检查受托面和相对轴向是否调整正确。
2.在安装的过程中，应注意轴承的定位和配合，避免发生不必要的故障。
3.需要检查调心轴承的调整情况，保证装配调整到位。
三、轴承的安装1.对于大型轴承或采用压入法安装时，必须采用专门的大型压力机或液压设备来装配。
2.不得采用敲击、热胀冷缩等过激手段来安装轴承，以免造成损伤。
3.安装时，应根据轴承尺寸，准确地控制其在轴线和座孔上的配合间隙。
4.在安装轴承时，应对轴承的正反向进行检查，以保证装配正确无误。
四、轴承的润滑1.轴承的润滑可采用润滑脂或油脂，应按照生产厂家要求选择润滑脂或油脂，避免使用过多或过少。
2.润滑脂或油脂应定期更换，以保证其性能的稳定和使用寿命的延长。
3.建议配备润滑油和脂枪，及时对轴承实施润滑和保养。
五、使用时的注意事项1.使用过程中，应保持轴承、轴和座的清洁，避免粘附物进入轴承内部或密封处。
2.注意轴承受力情况，不得超负荷使用或超速运转，以免损坏轴承或设备。
3.当轴承发生异常时，应及时停机检查轴承故障原因，并予以解决。
4.在清洁和维护轴承时，应避免使用含有酸、碱等腐蚀性物质的溶液或润滑剂，以免损坏轴承。
六、存放注意事项1.在存放过程中，应放置在无灰尘和水汽的干燥室内保管，放置方式应垂直放置。

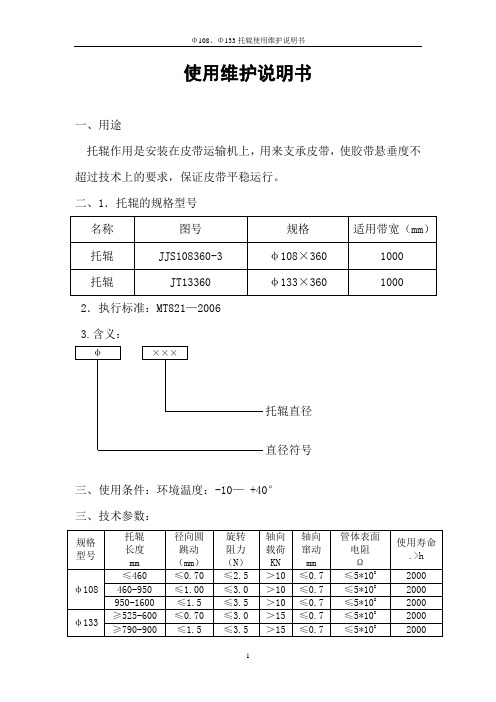

使用维护说明书
一、用途
托辊作用是安装在皮带运输机上，用来支承皮带，使胶带悬垂度不超过技术上的要求，保证皮带平稳运行。
二、1．托辊的规格型号
2．执行标准：MT821—2006
3.含义：
三、使用条件：环境温度：-10— +40°
三、技术参数：
四、托辊的结构
1、托辊由管体、中心轴、轴承密封件组成。
管皮两端镗孔后，与冲压轴承座，用CO2保护焊焊接在一起，整体结构是具有重量轻、阻力小、密封性好的优点。
2、缓冲托辊由三个托辊用销轴连接板铰接在一起，挂在机架上，成30°槽角使用。
3、平托辊用在皮带回程段上，支承皮带。
4、跌落强度
⑴跌落后轴向位移≤1.5
⑵跌落后旋转阻力≤3.75
5、密封性能
⑴浸水密封≤150g
⑵淋水密封≤250g
6、使用寿命≥20000小时
7、尺寸偏差
⑴直径（mm）±0.7
⑵长度（mm）±1.2
五、运行维护
1、托辊是带式输送机中易损部件，皮带运行中，应每班检查托辊损坏情况，发现问题应及时更换，以免影响皮带正常运转。
2、长时未用的托辊，使用前应检查转运是否灵活。
六、托辊使用注意事项：
1、托辊使用环境温度为：-10——40
2、搬运中不得出现重摔，重扔现象
3、防止托辊处于水的浸泡之中
七、保质期：
从发货之日起，一年内托辊因制造质量不良而发生损坏或不能正常工作时，免费更换托辊。
厂名：神华集团包头矿业有限责任公司机电制造安装分公司厂址：内蒙古包头市石拐区水磨滩
电话：0472----8722454
邮编：014070。
TD75型·DTⅡ型固定式带式输送机 FAXED BAND WHEEL MACHINE 新特产品SPECIFICA TION说明书南京飞达机械有限公司NANJING FEIDA MACHINERY COMPANY LIMITED我公司是生产输送机械成套设备的国家定点企业，具有多年的生产历史。
我公司生产的“TDL型通用带式输送机”在冶金、化工、港口、矿山以及发电厂等行业畅销全国。
特别是新近开发的“新特”高科技新产品，经广泛实际应用，质量及性能领先国户好评，且多项已荣获国家专利，现简介如下：总经理：许福宇“调心托辊”系列一、全自动输送带槽形调心托辊A、“TDL-S1（DTD-S）型全自动槽形调心托辊”（见图表1）（国家专利号为：ZL 962 31369.6）（1）两侧皆设有挡辊,且挡辊轴线与托辊轴线垂直,其接受胶带跑偏的推力完全用于纠偏。
（2）两侧挡辊支架通过连杆与托辊支架连接,挡辊随着跑偏皮带的推移而带动托辊垂直旋转。
等角度地纠偏.其调偏灵敏、迅速,小皮带纠偏效果颇佳。
（3）机组回转中心处及机架皆密封,有防水、防尘功能，便于用水冲洗。
〘安装注意〙（1）挡辊的朝向要相向于胶带运行方向。
（2）安装间隔为10m/组。
B、“TDL-S2型全自动槽形调心托辊”（见图表2）（国家专利号为：ZL 96 2 32082.X）图表 2〘特点〙(1)两侧皆设有挡辊,且挡辊轴线与托辊轴线垂直,其接受胶带跑偏的推力完全用于纠偏。
(2)托辊分两个回转中心,且在机架内用连杆互连,当胶带向一侧跑偏时,该侧托辊迅速纠偏,另一侧托辊也同时参加纠偏。
该设计其优点是减少了回转半径，回转角增大，促使调偏力量大且灵敏、迅速。
(3)机组回转中心处及机架皆密封,有防水、防尘功能，便于用水冲洗。
〘安装注意〙（1）挡辊的朝向要相向于胶带运行方向。
（2）安装间隔为10m/组。
二、全自动平形调心托辊A、“TDL-X1（DTD-X）型全自动平形调心托辊”（见图表3）（国家专利号为：ZL 96 2 32083.8）图表 3该调心托辊特点与“TDL-S2型全自动槽形调心托辊”的特点相同。
缓冲托辊使用说明书执行标准MT 821-2006目录一、概述 (1)二、结构特征 (1)三、技术特征 (1)四、性能概述 (2)五、安装、调整 (2)六、使用、操作 (3)七、使用环境条件 (3)八、保养、维修 (3)九、运输、贮存 (3)十、开箱及检查 (3)十一、其他 (4)一、概述缓冲托辊是安装在输送机机尾用来支承输送带和输送带上所承载的物料，它减少了物料对输送带的冲击。
托辊技术参数随输送带宽度不同而不同。
二、产品型号含义: 缓冲托辊Φ159直径直径代号三．缓冲托辊执行标准：MT821-2006《煤矿用带式输送机托辊技术条件》。
四、结构特征结构特征： 缓冲托辊结构如图1所示：图 1 缓冲托辊1－轴 2－筒体 3－阻燃橡胶圈 4－轴承座 5－密封圈6－轴承 7－内密封圈 8－外密封圈 9－内挡圈 10－外挡圈 11－挡板 12－轴用弹性挡圈五．主要技术参数和技术性能目前，我公司共生产φ89、φ108、φ133、φ159规格的缓冲托辊，这种规格的缓冲托辊，其机械性能符合如下：1、径向圆跳动：径向圆跳动量不大于下表一的界定数值。
2、轴向窜动：在500N 轴向载荷作用下，托辊轴的轴向窜动量小于1.2mm 。
3、旋转阻力：托辊在250N 的压力作用下，在外圆线速度为2.0m/s 时，其旋转阻力小于表二的界定数值。
4、跌落强度：托辊经水平与垂直跌落试验后，所有零件和焊缝无损伤和脱出现象，托辊轴向位移不大于1.2mm ，托辊管体与轴承座无松动。
同时，经跌落试验后，其旋转阻力小于下表二规定数值的1.5倍。
5、轴向载荷：对托辊施加表三规定的轴向载荷后，托辊轴（包括轴承座、密封装置）与托辊管体无脱开现象。
表一 径向圆跳动量托辊长度mm 托辊直径mm管体直径mm ＜460460～950～＞1600φ89φ600.50.7 1.3 1.5φ108φ730.50.7 1.3 1.5φ133φ830.7 1.00 1.50 1.80φ159φ1020.71.001.501.80表二 旋转阻力托辊直径mm管体直径mm长度mm 旋转阻力N≤460 2.0φ89φ60＞4602.5≤460 2.0φ108φ73＞460 2.5≤460 2.0φ133φ83＞460 2.5≤460 2.0φ159φ102＞460 2.5表三轴向载荷托辊直径mm管体直径mm施加的轴向载荷kNφ89-φ159φ60-102106、浸水密封性能：托辊在清水中以1450r/min的转速旋转24小时后，其进水量不超过150g。
矿用托辊使用说明书
矿用托辊是矿山和采矿业中常用的设备之一，它主要用于支撑
和传送输送带，帮助输送带顺利运行。
以下是矿用托辊的使用说明书：
1. 安装前准备，在安装矿用托辊之前，需要确保安装位置平整，托辊座固定牢固，以确保托辊安装稳固可靠。
2. 安装方法，将托辊按照正确的方向和位置安装到托辊座上，
确保托辊与输送带表面接触均匀，以免造成输送带磨损或不平稳运行。
3. 维护保养，定期对矿用托辊进行检查，确保轴承润滑良好，
托辊转动灵活。
同时，清除托辊上的灰尘和杂物，保持托辊清洁。
4. 使用注意事项，在使用过程中，避免超负荷运行，以免损坏
托辊或输送带；同时要避免托辊长时间空载运行，以免造成托辊表
面磨损。
5. 故障排除，如果发现托辊运行不畅或有异常噪音，应立即停
止使用，并进行检查和维修，以免造成更严重的故障。
总之，正确安装和定期维护矿用托辊是确保输送带正常运行的关键。
合理使用和及时维修可以延长矿用托辊的使用寿命，保障生产运行的顺利进行。
希望这些信息能帮助你更好地理解矿用托辊的使用方法和注意事项。
TD75型·DTⅡ型
固定式带式输送机 FAXED BAND WHEEL MACHINE 新特产品SPECIFICA TION说明书
南京飞达机械有限公司
NANJING FEIDA MACHINERY COMPANY LIMITED
我公司是生产输送机械成套设备的国家定点企业，具有多年的生产历史。
我公司生产的“TDL型通用带式输送机”在冶金、化工、港口、矿山以及发电厂等行业畅销全国。
特别是新近开发的“新特”高科技新产品，经广泛实际应用，质量及性能领先国
户好评，且多项已荣
获国家专利，现简介
如下：
总经理：许福宇
“调心托辊”系列
一、全自动输送带槽形调心托辊
A、“TDL-S1（DTD-S）型全自动槽形调心托辊”（见图表1）（国家专利号为：ZL 96
2 31369.6）
（1）两侧皆设有挡辊,且挡辊轴线与托辊轴线垂直,其接受胶带跑偏的推力完全用于纠偏。
（2）两侧挡辊支架通过连杆与托辊支架连接,挡辊随着跑偏皮带的推移而带动托辊垂直旋转。
等角度地纠偏.其调偏灵敏、迅速,小皮带纠偏效果颇佳。
（3）机组回转中心处及机架皆密封,有防水、防尘功能，便于用水冲洗。
〘安装注意〙（1）挡辊的朝向要相向于胶带运行方向。
（2）安装间隔为10m/组。
B、“TDL-S2型全自动槽形调心托辊”（见图表2）（国家专利号为：ZL 96 2 32082.X）
图表 2
〘特点〙(1)两侧皆设有挡辊,且挡辊轴线与托辊轴线垂直,其接受胶带跑偏的推力完全用于纠偏。
(2)托辊分两个回转中心,且在机架内用连杆互连,当胶带向一侧跑偏时,该侧托辊迅速纠偏,
另一侧托辊也同时参加纠偏。
该设计其优点是减少了回转半径，回转角增大，促使调偏
力量大且灵敏、迅速。
(3)机组回转中心处及机架皆密封,有防水、防尘功能，便于用水冲洗。
〘安装注意〙（1）挡辊的朝向要相向于胶带运行方向。
（2）安装间隔为10m/组。
二、全自动平形调心托辊
A、“TDL-X1（DTD-X）型全自动平形调心托辊”（见图表3）（国家专利号为：ZL 96 2 32083.8）
图表 3
该调心托辊特点与“TDL-S2型全自动槽形调心托辊”的特点相同。
〘安装注意〙（1）挡辊的朝向要相向于胶带运行方向。
（2）安装间隔为10-12m/组。
B、“TDL-X2型全自动平形调心托辊”（见图表4）（国家专利号为：ZL 96 2 23534.2）
图表 4
〘特点〙该调心托辊特点与“TDL-S1型全自动槽形调心托辊”的特点相同。
〘安装注意〙（1）挡辊的朝向要相向于胶带运行方向。
（2）安装间隔为10-12m/组。
三、全自动输送带可逆槽形调心托辊
A、“TDL-NS型全自动可逆槽形调心托辊”（见图表5）（国家专利号为：ZL 96 2 31554.0）
图表5
图表6
〘安装注意〙安装间隔为10m/组。
“缓冲托辊”系列
“清扫器”系列
输送带清扫器,用于清扫输送带上粘附的物料,是运送散状物料的胶带输送机必备配件。
我公司新近开发生产的“TDL型弹性聚合高分子清扫器”系列产品
广泛应用于冶金、化工、矿山、
水泥以及火力发电厂等行业胶带
输送机上，经广泛实际应用，清
扫胶带粘附物干净无痕，使用安
全可靠；具有防止胶带跑偏、预
防事故、延长胶带及配件的使用
寿命等作用。
〘原理及特点〙“TDL型弹性聚合高分子清扫器”的结构由刮板、弓式弹簧板、支架、横梁和弹齿调节座五大部分组成。
弹簧支架板呈弓式，反弹力颇强，通过螺栓与清扫刮刀板连接，另一端与横梁固定,横梁安装在弹齿座上。
刮刀板采用国外进口聚合高分子合成弹性材料，耐磨、耐高温，且具有弹性、不伤皮带。
通过弹齿座的调节，刮刀板与胶带弹性紧贴，振动小，不变位。
刮刀板在弹簧支架板的支撑下，因具有双重弹性，当遇到硬性障碍物时，通过弹齿座的作用,刮刀板能迅速跳越，再复位清扫，清扫后的胶带干净无痕。
长期使用安全可靠，且结构简单、零部件少、使用寿命长，安装、维护方便。
〘产品类型〙
A、“TDL—H型弹性聚合高分
子头部清扫器”（见图表8）
“TDL—H型弹性聚合高分子头部清扫
器”选择安装在驱动滚筒卸料位置，以清扫
输送带工作面上的粘料。
B 、“TDL —P 型弹性聚合高分子头（尾）部清扫器”（见图表9）
“TDL —P 型弹性聚合高分子头(尾)部
清扫器”选择安装在驱动（改向）滚筒附近回程胶带下跳动最小、最平稳的位置为最佳。
图 表 9
C 、“TDL —V 型弹性聚合高分子空段清扫器” （见图表10）
“TDL —V 型弹性聚合高分子空段清扫器”选择安装在单向输送机驱动（改向）滚筒附近回程胶带
的非工作面,或垂直重锤装置入边改向滚筒处,用以清扫输送带非工作面的物料。
D 、“TDL —I 型弹性聚合高分子 空段清扫器”（见图表11）
“TDL —I 型弹性聚合高分子空段清扫器”选
择安装在可逆输送机驱动（改向）滚筒附近回程胶带的非工作面,或垂直重锤装置入边改向滚筒
处,用以清扫可逆输送带非工作面的物料。
图 表 11
〖安装示意〗
单向皮带输送机： 可逆皮带输送机：
〘注意事项〙
1、在各图表图号中，具有“Ⅱ”者可为“DT Ⅱ型带式输送机”配用，无“Ⅱ”者可为“TD75型带式输送机”
配用。
整图表格的图号皆无“Ⅱ”者，即该型号为DT Ⅱ型、TD75型带式输送机通用。
2、TDL-H 型清扫器、TDL-P 型清扫器既可适用于单向皮带输送机，亦可适用于可逆皮带输送机。
各型号安装时刮刀板必须紧贴皮带，（水）平（左右）齐安装，必须注意“C ”、“H ”尺寸，其中TDL-H 型清扫器还要注意刮刀板位置角度“20°”。
3、TDL-V 型清扫器、TDL-I 型清扫器安装时须待刮刀紧贴皮带，（水）平（左右）齐定位后，方可固定高低调节轮。
其中TDL-V 型清扫器只适用于单向皮带输送机，该型号安装时“A ”头必须对准回程皮带逆向。
4、TDL-V 型清扫器、TDL-I 型清扫器使命一定周期后必须调整高低调节轮高度，以使刮刀板紧贴皮带。
待调节轮螺母向下无法调整时，此时已须更新刮刀板。
〖售后服务〗我公司全面协助用户安装、调试（亦可全包安装）。
定期免费上门维护。
欢迎光临
南京飞达机械有限公司
Nanjing Feida Machinery Company Limited
地址：南京市大厂区葛中路 96 #
Address: ：GeZhong Road 96# Dachang Ditrior ,Nanjing
电话（Telephone） : (025)58399016 58395616 58398380
传真（Facsimile） : (025)58398380—8819（自动） 58395616（人工）经理（ Manager ） : 许福宇 Xu Fu Yu
手机（Hand neld-tel）： 013809003912 013655188118
邮编（Post code） : 210048 电子信箱（E mail）：njfeida@。
