缓冲托辊说明书

托辊产品使用说明书
一、 托辊的用途：本产品主要适用于煤矿井下用带式输送机，主要用来支撑胶带，减少胶带运行阻力，并使胶带的悬垂不超过一定限度，以保证胶带平稳地运行。

二、 采用标准：
MT821—1999 煤矿井下用带式输送机和托辊技术条件； MT/T653—1997 煤矿用带式输送机托辊组布置的主要尺寸。

三、 托辊的种类：依用户要求制造槽形托辊、平托辊，调心托辊、缓冲托辊等。

轴承座分为灰口铸铁型和08F 优质碳素结构钢板冲压型两种。

四、 结构特征及原材料选用：
我厂托辊的特点，一是管体选用的材料为Ф108、Ф133无缝钢管，两端装轴承座处内孔使用专用工装镗制而成，保证了管体的同心度。

二是托辊轴采用45号钢进行加工，装轴承处进行磨制，保证了配合精度。

三是选用KA 系列托辊专用优质轴承，耐高温2号合成锂基润滑脂，阻燃专用迷宫式密封密封圈，四是由专用压装模具组装。

轴承座结构有两种形式：铸铁式、钢板冲压式。

1、 铸铁式轴承座的特点是厚度大、刚性强，配合面精度高，托辊转动灵活性好，但重量较大，约为钢板冲压轴承座的五倍，制造成本较高。

机加工量相对较大。

管体与轴承座采用滚压包边结构。

￠108
￠133
2、钢板冲压轴承座采用08F优质炭素结构钢冲压而成，钢板厚度3mm,特点是重量轻、制造成本较低。

转动灵活，搬运方便。

管体与轴承座采用CO2保护焊机及专用转动工作台自动焊接而成。

五、托辊规格
六．使用、操作
１、使用前检查规格是否与需用的相符，转动是否灵活。

２、操作：托辊的使用安装应按配用的带式输送机的安装操作要求，进行安装和操作。

缓冲托辊参数缓冲托辊是一种用于物料输送系统的设备，用于承载和支持输送带，在物料运输过程中起到缓冲和保护的作用。

以下将介绍缓冲托辊的参数和其在物料输送中的作用。

缓冲托辊的参数包括直径、长度、材质和安装方式。

首先，缓冲托辊的直径通常根据物料的大小和输送带的宽度来确定，一般常见的直径有76mm、89mm、102mm等。

较大直径的托辊可以提高承载能力和稳定性，减少物料在输送过程中的震动和堆积现象，从而保证物料的安全运输。

缓冲托辊的长度也是一个重要参数。

托辊的长度应该适当，既要考虑到物料的压力和作用力，又要保证托辊之间的间距合适，以便物料的流动和输送。

一般来说，托辊的长度取决于输送带的宽度和物料的类型，常见的长度有500mm、600mm等。

较长的托辊可以提供更大的支撑面积和稳定性，有利于物料的输送和流动。

缓冲托辊的材质也是决定其性能的重要因素之一。

常见的材质有金属、塑料和橡胶等。

金属材质通常具有较高的强度和耐磨性，适用于重载和大型物料的输送系统；塑料材质具有较好的耐腐蚀性和降噪效果，适用于湿润环境和需降低噪音的场所；橡胶材质具有较好的减震和缓冲效果，适用于需要降低冲击和震动的场合。

根据具体需求，可以选择合适的材质来满足不同的物料输送需求。

缓冲托辊的安装方式也需要考虑。

根据实际情况和需求，缓冲托辊可以采用支座式安装或悬挂式安装。

支座式安装是将托辊直接安装在输送带的机架上，适用于较小型的输送系统，能够提供较好的固定和支持；悬挂式安装是将托辊悬挂在输送带的上部，适用于较大型的输送系统，能够提供较好的流动性和灵活性。

根据实际情况选择合适的安装方式，可以提高物料输送的效率和安全性。

在物料输送中，缓冲托辊发挥着重要的作用。

首先，缓冲托辊可以缓解物料的冲击和振动，减少物料与输送带之间的摩擦和磨损，从而延长输送带的使用寿命。

其次，缓冲托辊可以保证物料的平稳运输和流动，减少物料在输送过程中的堆积和堵塞现象，提高物料输送的效率和可靠性。

tr托辊手册
TR托辊手册是指TR（Technical Report）托辊的使用手册或技术说明书。

托辊是一种传动元件，通常用于输送带系统中，用于支撑和传送物体。

TR托辊手册包含了托辊的安装、使用、维护和故障排除等方面的详细信息。

TR托辊手册通常包括以下内容：
1. 托辊的构造和工作原理：介绍托辊的结构和工作原理，包括托辊的主要部件和功能。

2. 托辊的安装和调整：指导用户如何正确安装和调整托辊，包括安装位置、端头对中、张紧装置的设置等。

3. 托辊的使用和维护：说明托辊的使用注意事项，如正常工作条件、承载能力、清洁和润滑等，同时介绍定期维护保养的方法和注意事项。

4. 托辊的故障排除：列举可能出现的托辊故障和解决方法，如托辊卡滞、噪音过大等，帮助用户快速识别和解决问题。

5. 托辊的规格和选型：提供托辊的规格参数和选型指南，帮助用户根据实际需求选择合适的托辊。

TR托辊手册对于用户正确使用和维护托辊至关重要，可以提高托辊的使用寿命和工作效率。

用户在使用时应仔细阅读和遵循TR托辊手册中的指导。

使用维护说明书
一、用途
托辊作用是安装在皮带运输机上，用来支承皮带，使胶带悬垂度不超过技术上的要求，保证皮带平稳运行。

二、1．托辊的规格型号
2．执行标准：MT821—2006
3.含义：
三、使用条件：环境温度：-10— +40°
三、技术参数：
四、托辊的结构
1、托辊由管体、中心轴、轴承密封件组成。

管皮两端镗孔后，与冲压轴承座，用CO2保护焊焊接在一起，整体结构是具有重量轻、阻力小、密封性好的优点。

2、缓冲托辊由三个托辊用销轴连接板铰接在一起，挂在机架上，成30°槽角使用。

3、平托辊用在皮带回程段上，支承皮带。

4、跌落强度
⑴跌落后轴向位移≤1.5
⑵跌落后旋转阻力≤3.75
5、密封性能
⑴浸水密封≤150g
⑵淋水密封≤250g
6、使用寿命≥20000小时
7、尺寸偏差
⑴直径（mm）±0.7
⑵长度（mm）±1.2
五、运行维护
1、托辊是带式输送机中易损部件，皮带运行中，应每班检查托辊损坏情况，发现问题应及时更换，以免影响皮带正常运转。

2、长时未用的托辊，使用前应检查转运是否灵活。

六、托辊使用注意事项：
1、托辊使用环境温度为：-10——40
2、搬运中不得出现重摔，重扔现象
3、防止托辊处于水的浸泡之中
七、保质期：
从发货之日起，一年内托辊因制造质量不良而发生损坏或不能正常工作时，免费更换托辊。

厂名：神华集团包头矿业有限责任公司机电制造安装分公司厂址：内蒙古包头市石拐区水磨滩
电话：0472----8722454
邮编：014070。

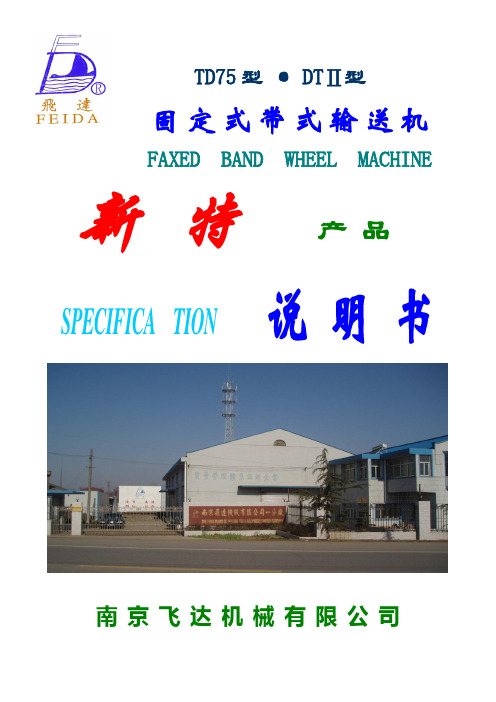

TD75型·DTⅡ型固定式带式输送机 FAXED BAND WHEEL MACHINE 新特产品SPECIFICA TION说明书南京飞达机械有限公司NANJING FEIDA MACHINERY COMPANY LIMITED我公司是生产输送机械成套设备的国家定点企业，具有多年的生产历史。

我公司生产的“TDL型通用带式输送机”在冶金、化工、港口、矿山以及发电厂等行业畅销全国。

特别是新近开发的“新特”高科技新产品，经广泛实际应用，质量及性能领先国户好评，且多项已荣获国家专利，现简介如下：总经理：许福宇“调心托辊”系列一、全自动输送带槽形调心托辊A、“TDL-S1（DTD-S）型全自动槽形调心托辊”（见图表1）（国家专利号为：ZL 962 31369.6）（1）两侧皆设有挡辊,且挡辊轴线与托辊轴线垂直,其接受胶带跑偏的推力完全用于纠偏。

（2）两侧挡辊支架通过连杆与托辊支架连接,挡辊随着跑偏皮带的推移而带动托辊垂直旋转。

等角度地纠偏.其调偏灵敏、迅速,小皮带纠偏效果颇佳。

（3）机组回转中心处及机架皆密封,有防水、防尘功能，便于用水冲洗。

〘安装注意〙（1）挡辊的朝向要相向于胶带运行方向。

（2）安装间隔为10m/组。

B、“TDL-S2型全自动槽形调心托辊”（见图表2）（国家专利号为：ZL 96 2 32082.X）图表 2〘特点〙(1)两侧皆设有挡辊,且挡辊轴线与托辊轴线垂直,其接受胶带跑偏的推力完全用于纠偏。

(2)托辊分两个回转中心,且在机架内用连杆互连,当胶带向一侧跑偏时,该侧托辊迅速纠偏,另一侧托辊也同时参加纠偏。

该设计其优点是减少了回转半径，回转角增大，促使调偏力量大且灵敏、迅速。

(3)机组回转中心处及机架皆密封,有防水、防尘功能，便于用水冲洗。

〘安装注意〙（1）挡辊的朝向要相向于胶带运行方向。

（2）安装间隔为10m/组。

二、全自动平形调心托辊A、“TDL-X1（DTD-X）型全自动平形调心托辊”（见图表3）（国家专利号为：ZL 96 2 32083.8）图表 3该调心托辊特点与“TDL-S2型全自动槽形调心托辊”的特点相同。

TD75型·DTⅡ型固定式带式输送机 FAXED BAND WHEEL MACHINE 新特产品SPECIFICA TION说明书南京飞达机械有限公司NANJING FEIDA MACHINERY COMPANY LIMITED我公司是生产输送机械成套设备的国家定点企业，具有多年的生产历史。

我公司生产的“TDL型通用带式输送机”在冶金、化工、港口、矿山以及发电厂等行业畅销全国。

特别是新近开发的“新特”高科技新产品，经广泛实际应用，质量及性能领先国户好评，且多项已荣获国家专利，现简介如下：总经理：许福宇“调心托辊”系列一、全自动输送带槽形调心托辊A、“TDL-S1（DTD-S）型全自动槽形调心托辊”（见图表1）（国家专利号为：ZL 962 31369.6）（1）两侧皆设有挡辊,且挡辊轴线与托辊轴线垂直,其接受胶带跑偏的推力完全用于纠偏。

（2）两侧挡辊支架通过连杆与托辊支架连接,挡辊随着跑偏皮带的推移而带动托辊垂直旋转。

等角度地纠偏.其调偏灵敏、迅速,小皮带纠偏效果颇佳。

（3）机组回转中心处及机架皆密封,有防水、防尘功能，便于用水冲洗。

〘安装注意〙（1）挡辊的朝向要相向于胶带运行方向。

（2）安装间隔为10m/组。

B、“TDL-S2型全自动槽形调心托辊”（见图表2）（国家专利号为：ZL 96 2 32082.X）图表 2〘特点〙(1)两侧皆设有挡辊,且挡辊轴线与托辊轴线垂直,其接受胶带跑偏的推力完全用于纠偏。

(2)托辊分两个回转中心,且在机架内用连杆互连,当胶带向一侧跑偏时,该侧托辊迅速纠偏,另一侧托辊也同时参加纠偏。

该设计其优点是减少了回转半径，回转角增大，促使调偏力量大且灵敏、迅速。

(3)机组回转中心处及机架皆密封,有防水、防尘功能，便于用水冲洗。

〘安装注意〙（1）挡辊的朝向要相向于胶带运行方向。

（2）安装间隔为10m/组。

二、全自动平形调心托辊A、“TDL-X1（DTD-X）型全自动平形调心托辊”（见图表3）（国家专利号为：ZL 96 2 32083.8）图表 3该调心托辊特点与“TDL-S2型全自动槽形调心托辊”的特点相同。

缓冲托辊使用说明书执行标准MT 821-2006目录一、概述 (1)二、结构特征 (1)三、技术特征 (1)四、性能概述 (2)五、安装、调整 (2)六、使用、操作 (3)七、使用环境条件 (3)八、保养、维修 (3)九、运输、贮存 (3)十、开箱及检查 (3)十一、其他 (4)一、概述缓冲托辊是安装在输送机机尾用来支承输送带和输送带上所承载的物料，它减少了物料对输送带的冲击。

托辊技术参数随输送带宽度不同而不同。

二、产品型号含义: 缓冲托辊Φ159直径直径代号三．缓冲托辊执行标准：MT821-2006《煤矿用带式输送机托辊技术条件》。

四、结构特征结构特征：　缓冲托辊结构如图1所示：图 1 缓冲托辊1－轴 2－筒体 3－阻燃橡胶圈　4－轴承座　5－密封圈6－轴承　7－内密封圈 8－外密封圈 9－内挡圈 10－外挡圈 11－挡板 12－轴用弹性挡圈五．主要技术参数和技术性能目前，我公司共生产φ89、φ108、φ133、φ159规格的缓冲托辊，这种规格的缓冲托辊，其机械性能符合如下：1、径向圆跳动：径向圆跳动量不大于下表一的界定数值。

2、轴向窜动：在500N 轴向载荷作用下，托辊轴的轴向窜动量小于1.2mm 。

3、旋转阻力：托辊在250N 的压力作用下，在外圆线速度为2.0m/s 时，其旋转阻力小于表二的界定数值。

4、跌落强度：托辊经水平与垂直跌落试验后，所有零件和焊缝无损伤和脱出现象，托辊轴向位移不大于1.2mm ，托辊管体与轴承座无松动。

同时，经跌落试验后，其旋转阻力小于下表二规定数值的1.5倍。

5、轴向载荷：对托辊施加表三规定的轴向载荷后，托辊轴（包括轴承座、密封装置）与托辊管体无脱开现象。

表一 径向圆跳动量托辊长度mm 托辊直径mm管体直径mm ＜460460～950～＞1600φ89φ600.50.7 1.3 1.5φ108φ730.50.7 1.3 1.5φ133φ830.7 1.00 1.50 1.80φ159φ1020.71.001.501.80表二 旋转阻力托辊直径mm管体直径mm长度mm 旋转阻力N≤460 2.0φ89φ60＞4602.5≤460 2.0φ108φ73＞460 2.5≤460 2.0φ133φ83＞460 2.5≤460 2.0φ159φ102＞460 2.5表三轴向载荷托辊直径mm管体直径mm施加的轴向载荷kNφ89-φ159φ60-102106、浸水密封性能：托辊在清水中以1450r/min的转速旋转24小时后，其进水量不超过150g。

矿用托辊使用说明书
矿用托辊是矿山和采矿业中常用的设备之一，它主要用于支撑
和传送输送带，帮助输送带顺利运行。

以下是矿用托辊的使用说明书：
1. 安装前准备，在安装矿用托辊之前，需要确保安装位置平整，托辊座固定牢固，以确保托辊安装稳固可靠。

2. 安装方法，将托辊按照正确的方向和位置安装到托辊座上，
确保托辊与输送带表面接触均匀，以免造成输送带磨损或不平稳运行。

3. 维护保养，定期对矿用托辊进行检查，确保轴承润滑良好，
托辊转动灵活。

同时，清除托辊上的灰尘和杂物，保持托辊清洁。

4. 使用注意事项，在使用过程中，避免超负荷运行，以免损坏
托辊或输送带；同时要避免托辊长时间空载运行，以免造成托辊表
面磨损。

5. 故障排除，如果发现托辊运行不畅或有异常噪音，应立即停
止使用，并进行检查和维修，以免造成更严重的故障。

总之，正确安装和定期维护矿用托辊是确保输送带正常运行的关键。

合理使用和及时维修可以延长矿用托辊的使用寿命，保障生产运行的顺利进行。

希望这些信息能帮助你更好地理解矿用托辊的使用方法和注意事项。
