钢中夹杂物的鉴定

ASTM E45-05 钢中夹杂物含量的评定方法1 范围1.1 本标准的试验方法为测定锻钢中非金属夹杂物含量的方法。

宏观试验法包括微蚀、断口、台阶和磁粉法。

显微试验法通常包括5种检测。

根据夹杂物形状而不是化学特点，显微法将夹杂物划分为不同类型。

这里主要讨论了金相照相技术，它允许形状类似的夹杂物之间略有不同。

这些方法在主要用来评定夹杂物的同时，某些方法也可以评估诸如碳化物、氮化物、碳氮化物、硼化物和金属间化合物的组成。

除了钢以外，其它合金在有些情况下也可以应用这些方法。

根据这些方法在钢中的应用情况，将分别给予介绍。

1.2 本标准适用于人工评定夹杂物含量。

其他ASTM标准介绍了用JK评级图的自动法（ASTM E1122 ）和图像分析法（ASTM E1245 ）。

1.3 按照钢的类型和性能要求，可以采用宏观法或显微法，也可以将二者结合起来，以得到最佳结果。

1.4 这些试验方法仅仅为推荐方法，对任何级别的钢而言，这些方法都不能作为合格与否的判据。

1.5 本标准未注明与安全相关的事项，如果有的话，也只涉及本标准的使用。

标准使用者应建立适当的安全和健康操作规程，并且在使用标准前应确定其适用性。

2 参考文献2.1 ASTM标准：A 295 高碳耐磨轴承钢技术条件A 485 强淬透性耐磨轴承钢技术条件A 534 耐磨轴承用渗碳钢技术条件A 535 特种性能的滚珠和滚柱轴承钢技术条件A 756 耐磨轴承用不锈钢技术条件A 866 耐磨轴承用中碳钢技术条件D 96 用离心法分离原油中水和沉淀物的试验方法E 3 制备金相试样指南E 7 金相显微镜术语E 381 钢棒，钢坯，钢锭和锻件的宏观试验法E 709 磁粉检测指南E 768 自动测定钢中夹杂物的试样的制备和评定操作规程E 1122 用自动图像分析法获得JK夹杂物等级的操作规程E 1245 用自动图像分析法确定金属中夹杂物或第二相含量的操作规程2.2 SAE标准：J421，磁粉法测定钢的清洁度等级J422，钢中夹杂物评定的推荐操作规程2.3 航空材料技术条件2300，高级飞行性能钢的清洁度：磁粉检测程序2301，飞行性能钢的清洁度：磁粉检测程序2303，飞行性能钢的清洁度：耐腐蚀马氏体钢磁粉检测程序2304，特种飞行性能钢的清洁度：磁粉检测程序2.4 ISO标准：ISO 3763，锻钢——非金属夹杂物的宏观评定法ISO 4967，钢——使用标准图谱的非金属夹杂物显微评定方法2.5 ASTM附加标准：钢中夹杂物评级图Ⅰ-r和评级图Ⅱ低碳钢的4张显微照片3 术语3.1 定义：3.1.1 本标准中用到的定义，见ASTM E7 。

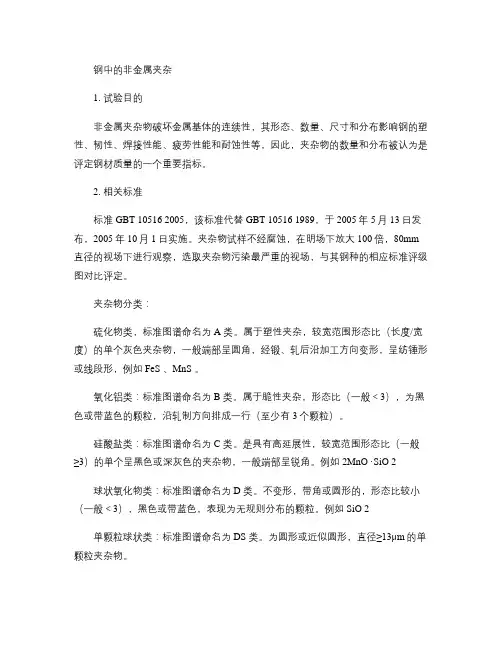

钢中的非金属夹杂1. 试验目的非金属夹杂物破坏金属基体的连续性，其形态、数量、尺寸和分布影响钢的塑性、韧性、焊接性能、疲劳性能和耐蚀性等，因此，夹杂物的数量和分布被认为是评定钢材质量的一个重要指标。

2. 相关标准标准GBT 10516 2005，该标准代替GBT 10516 1989，于2005年5月13日发布，2005年10月1日实施。

夹杂物试样不经腐蚀，在明场下放大100倍，80mm 直径的视场下进行观察，选取夹杂物污染最严重的视场，与其钢种的相应标准评级图对比评定。

夹杂物分类：硫化物类，标准图谱命名为A 类。

属于塑性夹杂，较宽范围形态比（长度/宽度）的单个灰色夹杂物，一般端部呈圆角，经锻、轧后沿加工方向变形，呈纺锤形或线段形，例如FeS 、MnS 。

氧化铝类：标准图谱命名为B 类。

属于脆性夹杂，形态比（一般＜3），为黑色或带蓝色的颗粒，沿轧制方向排成一行（至少有3个颗粒）。

硅酸盐类：标准图谱命名为C 类。

是具有高延展性，较宽范围形态比（一般≥3）的单个呈黑色或深灰色的夹杂物，一般端部呈锐角。

例如2MnO ·SiO 2球状氧化物类：标准图谱命名为D 类。

不变形，带角或圆形的，形态比较小（一般＜3），黑色或带蓝色，表现为无规则分布的颗粒。

例如SiO 2单颗粒球状类：标准图谱命名为DS 类。

为圆形或近似圆形，直径≥13μm的单颗粒夹杂物。

非传统类型夹杂物的评定也可以通过其形状与上述五类夹杂物进行比较，并注明其化学特征。

沉淀相类如碳化物、氮化物、硼化物的评定，也可以根据它们的形态与上述五类夹杂物进行比较，并按上述方法表示其化学特征。

钢中的非金属夹杂物测定夹杂物类别评级图级别A 总长度μmB 总长度μm 17 77 184 343 555 822 （＜1147）C 总长度μm 18 76 176 320 510 746 （＜1029）D 数量个 1 4 9 16 25 36 （＜49）DS 直径μｍ 13 19 27 38 53 76 （＜107）i0.5 1 1.5 2 2.5 337 127 261 436 649 898 （＜1181）注：D 类夹杂物的最大尺寸定义为直径类别最小宽度μm细系最大宽度μm 4 9 5 8最小宽度μm ＞4 ＞9 ＞5 ＞8粗系最大宽度μm 12 15 12 13A B C D2 2 2 3注：D 类夹杂物的最大尺寸定义为直径3. 试样制备3.1 试样尺寸夹杂物形态很大程度上取决于钢材压缩变形程度，只有在变形度相似的试样坯制备的截面上才能进行结果的比较。

钢中非金属夹杂物的检测一.概述非金属夹杂物是钢中不可避免的杂质，它的存在使金属基体的均匀连续性受到破坏。

非金属夹杂在钢中的形态、含量和分布情况都不同程度地影响着各种性能，诸如常规力学性能、疲劳性能、加工性能等。

因此，非金属夹杂物的测定与评定引起人们的普遍重视。

夹杂物的含量和分布状况等往往被认为是评定钢的冶金质量的一个重要指标，并被列为优质钢和高级钢的常规项目之一。

钢中非金属夹杂物按其来源和大小，大体可分为两大类：1.显微夹杂物或称内在夹杂物，这类夹杂物是钢冶炼和凝固过程中，由于一系列物理和化学反应所生成。

例如，在冶炼过程中，由于加入脱氧剂而形成氧化物和硅酸盐等。

这些夹杂物来不及完全上浮进入钢渣，而残留在钢液中，即为内在夹杂。

如：Al、Fe-si等脱氧剂可以形成下列夹杂：3FeO+2Al 3Fe+ Al2O32FeO+ Si SiO2+2FenFeO+mSiO2 nFeO·mSiO2nAl2O3+mSiO2 nAl2O3·mSiO2另外，钢在凝固冷却过程中，S、N等元素，由于溶解度的降低而生成硫化物、氮化物等也将残留在钢中。

2.宏观夹杂物或称外来夹杂物，这类夹杂物是在钢的冶炼或浇铸过程中，由于耐火材料等外来物混入造成。

其特点是大而无固定形状。

就对钢而言，宏观夹杂物的危害更大。

夹杂物的检验方法也有宏观检验法和显微检验法两种。

非金属夹杂物的显微检验法是指借助于金相显微镜在规定的实验条件下，检验金相试样中非金属夹杂物的方法。

该法的主要优点是可以确定夹杂物的类型、分布、数量和大小，可以发现极细小的夹杂物。

但是，由于受试样尺寸及取样位置、数量的限制。

所以显微检验法的评定结果在很大程度上存在偶然性。

往往会过分夸大细小夹杂物的重要性而将那些试样以外或检验面以外的较大夹杂物遗漏，所以，显微检验法总是与宏观检验法相辅相成、互相补充的。

如果非金属夹杂物的宏观检验对优质钢来说是必不可少的检验项目之一，那么显微检验法则是特殊用途钢（如轴承钢、重要用途的合金结构钢等）广泛采用的检验方法。

• 两夹杂物之间的纵向距离d小于或等于40um 且沿扎制方向的很想距小于或等于10um时， 应该视为一条夹杂物或串状夹杂物。来自评级界限夹杂物宽度
取样
检测方法
• A法 整个抛光面每一类夹杂（A,B,C,D,DS) ，细系 和粗系记下与所有检测面上最恶劣视场相 符合的标准图片的级别数。 • B法 整个抛光面每一个视场同标准图片对比， 每类细系和粗系记下与所检测面上最符合 的标准图片的级别数。
两夹杂物之间的间距规定
GB/T 10561 钢中非金属杂 物含量的测定
检验面要求及级别
• 100倍下纵向抛光面上（实际面积0.50mm2)的 正方形视场。 • 根据夹杂物的形状和分布，标准图谱分为 A,B,C,D和DS 五大类 • A: 硫化物类 • B:氧化铝类 • C：硅酸盐类 • D: 球状氧化物类 • DS:单颗粒球状类
