钢中的非金属夹杂物分类方法如何

摘要：根据钢中非金属夹杂物的来源和分类，综述了鉴定钢中非金属夹杂物的方法和定量评级标准，并且给出了典型夹杂物的扫描电镜照片，分析了不同类型夹杂物的形成机理及其在光学显微镜下的基本特征。

随着现代工程技术的发展，对钢的综合性能要求也日趋严格，相应地对钢的材质要求了越来越高。

非金属夹杂物作为独立相存在于钢中，破坏了钢基体的连续性，加大了钢中组织的不均匀性，严重影响了钢的各种性能。

例如，非金属夹杂物导致应力集中，引起疲劳断裂；数量多且分布不均匀的夹杂物会明显降低钢的塑性、韧性、焊接性以及耐腐蚀性；钢中呈网状存在的硫化物会造成热脆性。

因此，夹杂物的数量和分布被认定是评定钢材质量的一个重要指标，并且被列为优质钢和高级优质钢出厂的常规检测项目这一。

非金属夹杂物的性质、形态、分布、尺寸及含量不同，对钢性能的影响也不同。

所以提高金属材料的质量，生产出洁净钢，或控制非金属夹杂物性质和要求的形态，是冶炼和铸锭过程中的一个艰巨任务。

而对于金相分析工作者来说，如何正确判断和鉴定非金属夹杂笺也因此变得十分重要。

1 钢中非金属夹杂物的来源分类1．1 内生夹杂物钢在冶炼过程中，脱氧反应会产生氧化物和硅酸盐等产物，若在钢液凝固前未浮出，将留在钢中。

溶解在钢液中的氧、硫、氮等杂质元素在降温和凝固时，由于溶解度的降低，与其他元素结合以化合物形式从液相或固溶体中析出，最后留在钢锭中，它是金属在熔炼过程中，各种物理化学瓜形成的夹杂物。

内生夹杂物分布比较均匀，颗粒也较小，正确的操作和合理的工艺措施可以减少其数量和改变其成分、大小和分布情况，但一般来说是不可避免的。

1．2 外来夹杂物钢在冶炼和浇注过程中悬浮在钢液表面的炉渣、或由炼钢炉、出钢槽和钢包等内壁肃落的耐火材料或其他夹杂物在钢液凝固前未及时清除而留于钢中。

它是金属在熔炼过程中与外界物质接触发生作用产生的夹杂物。

如炉料表面的砂土和炉衬等与金属液作用，形成熔渣而滞留在金属中，其中也包括加入的熔剂。

ASTM E45-05 钢中夹杂物含量的评定方法1 范围1.1 本标准的试验方法为测定锻钢中非金属夹杂物含量的方法。

宏观试验法包括微蚀、断口、台阶和磁粉法。

显微试验法通常包括5种检测。

根据夹杂物形状而不是化学特点，显微法将夹杂物划分为不同类型。

这里主要讨论了金相照相技术，它允许形状类似的夹杂物之间略有不同。

这些方法在主要用来评定夹杂物的同时，某些方法也可以评估诸如碳化物、氮化物、碳氮化物、硼化物和金属间化合物的组成。

除了钢以外，其它合金在有些情况下也可以应用这些方法。

根据这些方法在钢中的应用情况，将分别给予介绍。

1.2 本标准适用于人工评定夹杂物含量。

其他ASTM标准介绍了用JK评级图的自动法（ASTM E1122 ）和图像分析法（ASTM E1245 ）。

1.3 按照钢的类型和性能要求，可以采用宏观法或显微法，也可以将二者结合起来，以得到最佳结果。

1.4 这些试验方法仅仅为推荐方法，对任何级别的钢而言，这些方法都不能作为合格与否的判据。

1.5 本标准未注明与安全相关的事项，如果有的话，也只涉及本标准的使用。

标准使用者应建立适当的安全和健康操作规程，并且在使用标准前应确定其适用性。

2 参考文献2.1 ASTM标准：A 295 高碳耐磨轴承钢技术条件A 485 强淬透性耐磨轴承钢技术条件A 534 耐磨轴承用渗碳钢技术条件A 535 特种性能的滚珠和滚柱轴承钢技术条件A 756 耐磨轴承用不锈钢技术条件A 866 耐磨轴承用中碳钢技术条件D 96 用离心法分离原油中水和沉淀物的试验方法E 3 制备金相试样指南E 7 金相显微镜术语E 381 钢棒，钢坯，钢锭和锻件的宏观试验法E 709 磁粉检测指南E 768 自动测定钢中夹杂物的试样的制备和评定操作规程E 1122 用自动图像分析法获得JK夹杂物等级的操作规程E 1245 用自动图像分析法确定金属中夹杂物或第二相含量的操作规程2.2 SAE标准：J421，磁粉法测定钢的清洁度等级J422，钢中夹杂物评定的推荐操作规程2.3 航空材料技术条件2300，高级飞行性能钢的清洁度：磁粉检测程序2301，飞行性能钢的清洁度：磁粉检测程序2303，飞行性能钢的清洁度：耐腐蚀马氏体钢磁粉检测程序2304，特种飞行性能钢的清洁度：磁粉检测程序2.4 ISO标准：ISO 3763，锻钢——非金属夹杂物的宏观评定法ISO 4967，钢——使用标准图谱的非金属夹杂物显微评定方法2.5 ASTM附加标准：钢中夹杂物评级图Ⅰ-r和评级图Ⅱ低碳钢的4张显微照片3 术语3.1 定义：3.1.1 本标准中用到的定义，见ASTM E7 。

实验报告姓名：班级：冶金1401班学号： 20142019实验名称：钢中非金属夹杂物观察与分析实验实验日期： 2017.11.7实验：钢中非金属夹杂物观察与分析实验一、实验目的1.掌握钢的磨制方法。

2.了解球磨机的使用方法。

3.了解金相显微镜的原理及使用。

4.对钢中的非金属夹杂物进行分析。

二、实验原理。

A钢中夹杂物的分类分类方法很多，但常见的有以下四种：1．按来源分类，可分为两类：(1)外来夹杂物：耐火材料、熔渣或两者的反应产物混入钢中并残留在钢中的颗粒夹杂称为外来夹杂。

包括从炉衬或包衬、或从汤道砖、中包绝热板、保护渣进入钢水中的夹杂物（有人还将钢水二次氧化生成的夹杂物包括在内）。

这类夹杂颗粒较大，易于上浮，但在钢中，它们的出现带着偶然性且不规则。

(2)内生夹杂物：在冶炼、浇注和凝固过程中，钢液、固体钢内进行着各种化学反应，对于在冶炼过程中所形成的化合物、脱氧时产生的脱氧产物、或在钢水凝固过程产生的化合物，当这些化合物来不及从钢水中彻底排出而残存在钢中者，叫做内在的非金属夹杂物。

内生夹杂物形成的时间可分为四个阶段：①一次夹杂（原生夹杂）：钢液脱氧反应时生成的脱氧产物；②二次夹杂：在出钢和浇注过程中温度下降平衡移动时生成的夹杂物；③三次夹杂（再生夹杂）：凝固过程中生成的夹杂；④四次夹杂：固态相变时因溶解度变化生成的夹杂。

一般说来外来夹杂物颗粒较大，在钢中比较集中，而内生夹杂物则与此相反。

从组成来看，内生夹杂物可以是简单组成，也可以是复杂组成；可以是单相的，也可以是多相的。

在铸坯凝固以及随后的冷却过程中，夹杂物不仅与钢基体保持平衡，而且夹杂物本身也不断发生改变，例如析出新的化合物以趋于稳定状态。

在轧制或热处理时，每次加热都为夹杂物和钢基体之间趋向平衡提供了条件，在室温下所观察到的夹杂物，实际上是经过了一系列复杂变化的结果。

2．按化学成分分类，一般分三类。

(1)氧化物：如FeO, Si02 , Al2O3等，有时它们各自独立存在，有时形成尖晶石(如MnO.Al203）或固溶体 (如FeO 和MnO)。

钢中非金属夹杂物的检测一.概述非金属夹杂物是钢中不可避免的杂质，它的存在使金属基体的均匀连续性受到破坏。

非金属夹杂在钢中的形态、含量和分布情况都不同程度地影响着各种性能，诸如常规力学性能、疲劳性能、加工性能等。

因此，非金属夹杂物的测定与评定引起人们的普遍重视。

夹杂物的含量和分布状况等往往被认为是评定钢的冶金质量的一个重要指标，并被列为优质钢和高级钢的常规项目之一。

钢中非金属夹杂物按其来源和大小，大体可分为两大类：1.显微夹杂物或称内在夹杂物，这类夹杂物是钢冶炼和凝固过程中，由于一系列物理和化学反应所生成。

例如，在冶炼过程中，由于加入脱氧剂而形成氧化物和硅酸盐等。

这些夹杂物来不及完全上浮进入钢渣，而残留在钢液中，即为内在夹杂。

如：Al、Fe-si等脱氧剂可以形成下列夹杂：3FeO+2Al 3Fe+ Al2O32FeO+ Si SiO2+2FenFeO+mSiO2 nFeO·mSiO2nAl2O3+mSiO2 nAl2O3·mSiO2另外，钢在凝固冷却过程中，S、N等元素，由于溶解度的降低而生成硫化物、氮化物等也将残留在钢中。

2.宏观夹杂物或称外来夹杂物，这类夹杂物是在钢的冶炼或浇铸过程中，由于耐火材料等外来物混入造成。

其特点是大而无固定形状。

就对钢而言，宏观夹杂物的危害更大。

夹杂物的检验方法也有宏观检验法和显微检验法两种。

非金属夹杂物的显微检验法是指借助于金相显微镜在规定的实验条件下，检验金相试样中非金属夹杂物的方法。

该法的主要优点是可以确定夹杂物的类型、分布、数量和大小，可以发现极细小的夹杂物。

但是，由于受试样尺寸及取样位置、数量的限制。

所以显微检验法的评定结果在很大程度上存在偶然性。

往往会过分夸大细小夹杂物的重要性而将那些试样以外或检验面以外的较大夹杂物遗漏，所以，显微检验法总是与宏观检验法相辅相成、互相补充的。

如果非金属夹杂物的宏观检验对优质钢来说是必不可少的检验项目之一，那么显微检验法则是特殊用途钢（如轴承钢、重要用途的合金结构钢等）广泛采用的检验方法。

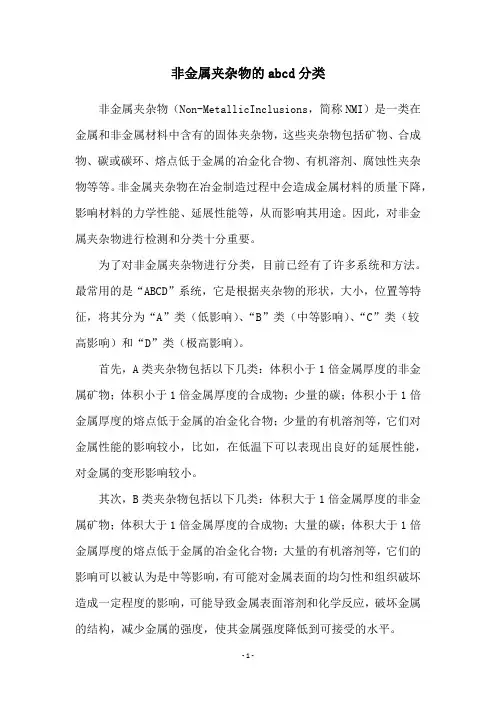

非金属夹杂物的abcd分类非金属夹杂物（Non-MetallicInclusions，简称NMI）是一类在金属和非金属材料中含有的固体夹杂物，这些夹杂物包括矿物、合成物、碳或碳环、熔点低于金属的冶金化合物、有机溶剂、腐蚀性夹杂物等等。

非金属夹杂物在冶金制造过程中会造成金属材料的质量下降，影响材料的力学性能、延展性能等，从而影响其用途。

因此，对非金属夹杂物进行检测和分类十分重要。

为了对非金属夹杂物进行分类，目前已经有了许多系统和方法。

最常用的是“ABCD”系统，它是根据夹杂物的形状，大小，位置等特征，将其分为“A”类（低影响）、“B”类（中等影响）、“C”类（较高影响）和“D”类（极高影响）。

首先，A类夹杂物包括以下几类：体积小于1倍金属厚度的非金属矿物；体积小于1倍金属厚度的合成物；少量的碳；体积小于1倍金属厚度的熔点低于金属的冶金化合物；少量的有机溶剂等，它们对金属性能的影响较小，比如，在低温下可以表现出良好的延展性能，对金属的变形影响较小。

其次，B类夹杂物包括以下几类：体积大于1倍金属厚度的非金属矿物；体积大于1倍金属厚度的合成物；大量的碳；体积大于1倍金属厚度的熔点低于金属的冶金化合物；大量的有机溶剂等，它们的影响可以被认为是中等影响，有可能对金属表面的均匀性和组织破坏造成一定程度的影响，可能导致金属表面溶剂和化学反应，破坏金属的结构，减少金属的强度，使其金属强度降低到可接受的水平。

紧接着，C类夹杂物包括以下几类：体积大于2倍金属厚度的非金属矿物；体积大于2倍金属厚度的合成物；大量的碳；体积大于2倍金属厚度的熔点低于金属的冶金化合物；大量的有机溶剂等，它们的影响可以被认为是较高影响，可能影响金属的物理性能，如抗拉强度和延展性；它们还可能对金属的力学性能造成一定程度的影响，减少金属的使用寿命，使金属不能满足要求的使用性能。

最后，D类夹杂物包括以下几类：极少量或没有铁和钢组分的腐蚀性夹杂物；极少量或没有原子组分的氧化性夹杂物等，它们的质量影响很大，由于它们的存在可能导致金属的微结构的极大变化，从而影响金属的力学性能，使金属易于破坏，加剧表面腐蚀，缩短金属的使用寿命，使其难以实现设计所需的性能。

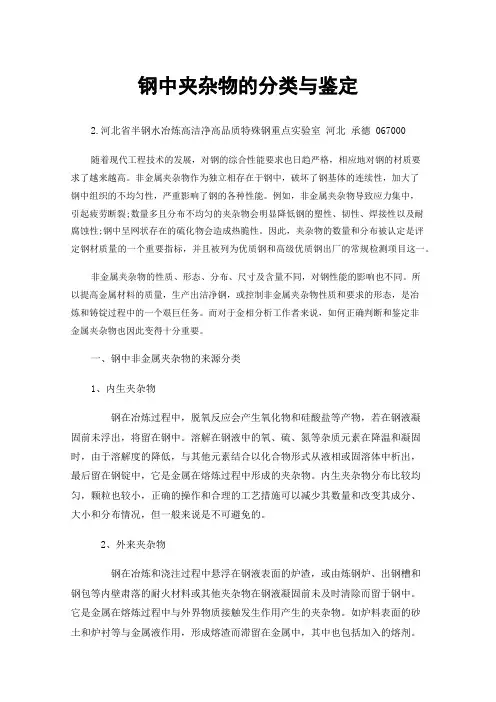

钢中夹杂物的分类与鉴定2.河北省半钢水冶炼高洁净高品质特殊钢重点实验室河北承德 067000随着现代工程技术的发展，对钢的综合性能要求也日趋严格，相应地对钢的材质要求了越来越高。

非金属夹杂物作为独立相存在于钢中，破坏了钢基体的连续性，加大了钢中组织的不均匀性，严重影响了钢的各种性能。

例如，非金属夹杂物导致应力集中，引起疲劳断裂;数量多且分布不均匀的夹杂物会明显降低钢的塑性、韧性、焊接性以及耐腐蚀性;钢中呈网状存在的硫化物会造成热脆性。

因此，夹杂物的数量和分布被认定是评定钢材质量的一个重要指标，并且被列为优质钢和高级优质钢出厂的常规检测项目这一。

非金属夹杂物的性质、形态、分布、尺寸及含量不同，对钢性能的影响也不同。

所以提高金属材料的质量，生产出洁净钢，或控制非金属夹杂物性质和要求的形态，是冶炼和铸锭过程中的一个艰巨任务。

而对于金相分析工作者来说，如何正确判断和鉴定非金属夹杂物也因此变得十分重要。

一、钢中非金属夹杂物的来源分类1、内生夹杂物钢在冶炼过程中，脱氧反应会产生氧化物和硅酸盐等产物，若在钢液凝固前未浮出，将留在钢中。

溶解在钢液中的氧、硫、氮等杂质元素在降温和凝固时，由于溶解度的降低，与其他元素结合以化合物形式从液相或固溶体中析出，最后留在钢锭中，它是金属在熔炼过程中形成的夹杂物。

内生夹杂物分布比较均匀，颗粒也较小，正确的操作和合理的工艺措施可以减少其数量和改变其成分、大小和分布情况，但一般来说是不可避免的。

2、外来夹杂物钢在冶炼和浇注过程中悬浮在钢液表面的炉渣，或由炼钢炉、出钢槽和钢包等内壁肃落的耐火材料或其他夹杂物在钢液凝固前未及时清除而留于钢中。

它是金属在熔炼过程中与外界物质接触发生作用产生的夹杂物。

如炉料表面的砂土和炉衬等与金属液作用，形成熔渣而滞留在金属中，其中也包括加入的熔剂。

这类夹杂物一般外形不规则，尺寸比较大等，又称为粗夹杂。

这类夹杂物通过正确的操作是可以避免的。

二、钢中非金属夹杂物按化学成分分类1、氧化物系夹杂简单氧化物有FeO、Fe2O3、MnO、SiO2、Al2O3、MgO和Cu2O等。

钢中的非金属夹杂1. 试验目的非金属夹杂物破坏金属基体的连续性，其形态、数量、尺寸和分布影响钢的塑性、韧性、焊接性能、疲劳性能和耐蚀性等，因此，夹杂物的数量和分布被认为是评定钢材质量的一个重要指标。

2. 相关标准标准GBT 10516 2005，该标准代替GBT 10516 1989，于2005年5月13日发布，2005年10月1日实施。

夹杂物试样不经腐蚀，在明场下放大100倍，80mm 直径的视场下进行观察，选取夹杂物污染最严重的视场，与其钢种的相应标准评级图对比评定。

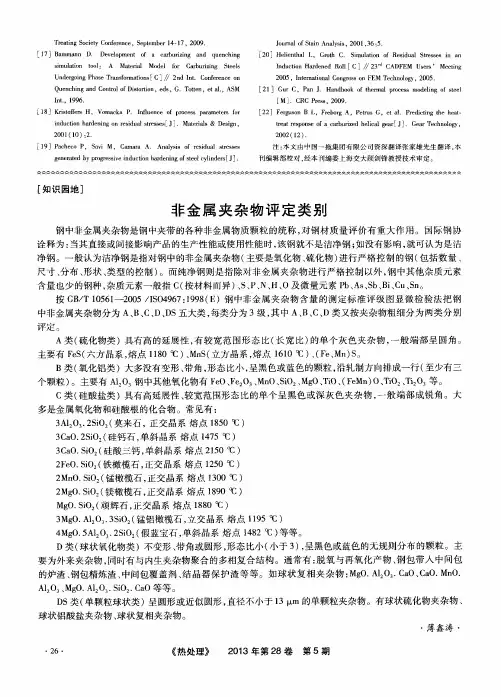

夹杂物分类：硫化物类，标准图谱命名为A 类。

属于塑性夹杂，较宽范围形态比（长度/宽度）的单个灰色夹杂物，一般端部呈圆角，经锻、轧后沿加工方向变形，呈纺锤形或线段形，例如FeS 、MnS 。

氧化铝类：标准图谱命名为B 类。

属于脆性夹杂，形态比（一般＜3），为黑色或带蓝色的颗粒，沿轧制方向排成一行（至少有3个颗粒）。

硅酸盐类：标准图谱命名为C 类。

是具有高延展性，较宽范围形态比（一般≥3）的单个呈黑色或深灰色的夹杂物，一般端部呈锐角。

例如2MnO ·SiO 2球状氧化物类：标准图谱命名为D 类。

不变形，带角或圆形的，形态比较小（一般＜3），黑色或带蓝色，表现为无规则分布的颗粒。

例如SiO 2单颗粒球状类：标准图谱命名为DS 类。

为圆形或近似圆形，直径≥13μm 的单颗粒夹杂物。

非传统类型夹杂物的评定也可以通过其形状与上述五类夹杂物进行比较，并注明其化学特征。

沉淀相类如碳化物、氮化物、硼化物的评定，也可以根据它们的形态与上述五类夹杂物进行比较，并按上述方法表示其化学特征。

钢中的非金属夹杂物测定夹杂物类别A B C D DS 总长度 总长度 总长度 数量 直径 评级图级别iμmμm μm 个 μｍ 0.5 37 17 18 1 13 1 127 77 76 4 19 1.5 261 184 176 9 27 2 436 343 320 16 38 2.5 649 555 510 25 53 898 822 746 36 76 3（＜1181）（＜1147）（＜1029）（＜49）（＜107）注：D 类夹杂物的最大尺寸定义为直径类别细系粗系最小宽度最大宽度最小宽度最大宽度μm μm μm μmA 2 4＞4 12B 2 9 ＞9 15C 2 5 ＞5 12D 3 8 ＞8 13注：D类夹杂物的最大尺寸定义为直径3. 试样制备3.1 试样尺寸夹杂物形态很大程度上取决于钢材压缩变形程度，只有在变形度相似的试样坯制备的截面上才能进行结果的比较。

钢中非金属夹杂物分析发布时间：2022-09-02T01:28:12.493Z 来源：《科学与技术》2022年4月8期（下）作者：李洪芳[导读] 非金属夹杂物在钢中含量虽少，但对材料性能影响较大，是钢材理化检验中不可缺少的一项，李洪芳内蒙古包钢钢联股份有限公司化检验中心内蒙古包头市014010摘要：非金属夹杂物在钢中含量虽少，但对材料性能影响较大，是钢材理化检验中不可缺少的一项，但由于其数量少、分布无规律、来源无法控制、光学显微镜下特征复杂等特点，给非金属夹杂物检验工作带来了一些困难。

钢中非金属夹杂物的金相鉴定工作是一项十分复杂与专业的工作，对钢中非金属夹杂物的判定十分重要，也能够对钢的质量进行反映。

在金相显微镜下，对非金属夹杂物的形态与颜色等进行判断，并对透明度等各种性质进行分析。

关键词：钢；非金属；夹杂物如今，现代工业技术的发展,对钢的质量和综合性能要求越来越高。

影响钢材性能的因素是多方面的,往往涉及到炼钢、轧钢和热处理等多道工序,而钢中非金属夹杂物的存在是影响钢材性能的一个重要因素,有时甚至是决定性因素。

钢中非金属夹杂物的研究一直是炼钢连铸生产中的重要课题,夹杂物分析是评定钢材质量的一个重要指标,并且被列为优质钢出厂常规检验项目之一。

钢中存在非金属夹杂物是不可避免的,钢中夹杂物包括内生夹杂物、外来夹杂物两大类,对于金相分析人员来说,如何正确判断和鉴定非金属夹杂物的性质是十分重要。

一、非金属夹杂物分类非金属夹杂物的分类方法也有很多种，根据非金属夹杂物的产生机理，可将其分为内生夹杂物和外来夹杂物两种，也是非金属夹杂物最常见的分类方法。

外来夹杂物主要是由耐高温材料、各类残渣或二者残留物，生成的废物。

外来夹杂物的形成是随机的，它是偶然性因素，人为不可控的，并且外来夹杂物是非规则的。

内生夹杂物是在炼钢过程中，各种物质发生反应，生成含有O、S、N等元素的废物，这些废物不能及时排出去，因而形成了内生夹杂物。

非金属夹杂物评级是根据样品中非金属夹杂物的重量比例来评定，一般分为五个等级：A、B、C、D、E。

每个等级的非金属夹杂物数量和尺寸都有所不同。

在GB/T 10561《钢中非金属夹杂物含量的测定》标准中，对两夹杂物之间的间距也有相关规定，避免对同一视场出现的同类多条夹杂物产生错误评定。

碳素钢和合金钢中非金属夹杂物主要有硫化物、氧化铝类，硅酸盐类夹杂物等。

这些非金属夹杂物往往是工件失效的主要原因之一。

在评级过程中，可以通过对夹杂物的类型、数量、尺寸以及分布进行分析，结合有关标准和相关微区成分分析来定量评定夹杂物的级别，综合判定钢的质量，进而找出规律，改进工艺，尽可能减少有害夹杂物的含量，提高产品质量。

钢中非金属夹杂物等级和分类根据GB/T 10561-2005《钢中非金属夹杂物含量的测定标准评级图显微检验法》标准规定如下：
A类：硫化物类夹杂物，由于它具有高的延展性，一般以单个细长的灰色夹杂物为常见类型，两端呈圆角状态。

B类：氧化铝类夹杂物，大多数没有变形，带角的，形态比小（一般﹤3 um），呈不规则的椭圆状，在金相显微镜下为黑色或蓝色的颗粒，沿钢材轧制方向排成一排，一排至少有3个以上颗粒组成。

C类：硅酸盐类夹杂物，具有较高的延展性，有较宽范围的形态比（一般≥3 um），其颜色呈黑色或深灰色夹杂，形态细长，一般头部呈锐角。

D类：球状氧化物类夹杂物，不易变形，带角或圆形状，形态比小（一般﹤3 um），是黑色或蓝色的，无规则分布的颗粒，这类夹杂物的组成比较多样复杂，有单相夹杂物，也有多相夹杂物，在金相显微镜下可见分布比较弥散。

DS类：为单颗粒的圆形球状夹杂物，直径较大，一般≥13um。

钢中非金属夹杂物含量高，尺寸大是造成紧固件冷镦开裂的一个重要原因，尤其是非金属夹杂物中B类和D类夹杂物，距线材表面越近危害性越大，所以要求B类夹杂物距表面2mm之内应不大于15μm。

B类和D类夹杂物一般控制在2级以内，这也可减少热处理淬火开裂的可能性，预防性。

摘要：根据钢中非金属夹杂物的来源和分类，综述了鉴定钢中非金属夹杂物的方法和定量评级标准，并且给出了典型夹杂物的扫描电镜照片，分析了不同类型夹杂物的形成机理及其在光学显微镜下的基本特征。

随着现代工程技术的发展，对钢的综合性能要求也日趋严格，相应地对钢的材质要求了越来越高。

非金属夹杂物作为独立相存在于钢中，破坏了钢基体的连续性，加大了钢中组织的不均匀性，严重影响了钢的各种性能。

例如，非金属夹杂物导致应力集中，引起疲劳断裂；数量多且分布不均匀的夹杂物会明显降低钢的塑性、韧性、焊接性以及耐腐蚀性；钢中呈网状存在的硫化物会造成热脆性。

因此，夹杂物的数量和分布被认定是评定钢材质量的一个重要指标，并且被列为优质钢和高级优质钢出厂的常规检测项目这一。

非金属夹杂物的性质、形态、分布、尺寸及含量不同，对钢性能的影响也不同。

所以提高金属材料的质量，生产出洁净钢，或控制非金属夹杂物性质和要求的形态，是冶炼和铸锭过程中的一个艰巨任务。

而对于金相分析工作者来说，如何正确判断和鉴定非金属夹杂笺也因此变得十分重要。

1 钢中非金属夹杂物的来源分类1．1 内生夹杂物钢在冶炼过程中，脱氧反应会产生氧化物和硅酸盐等产物，若在钢液凝固前未浮出，将留在钢中。

溶解在钢液中的氧、硫、氮等杂质元素在降温和凝固时，由于溶解度的降低，与其他元素结合以化合物形式从液相或固溶体中析出，最后留在钢锭中，它是金属在熔炼过程中，各种物理化学瓜形成的夹杂物。

内生夹杂物分布比较均匀，颗粒也较小，正确的操作和合理的工艺措施可以减少其数量和改变其成分、大小和分布情况，但一般来说是不可避免的。

1．2 外来夹杂物钢在冶炼和浇注过程中悬浮在钢液表面的炉渣、或由炼钢炉、出钢槽和钢包等内壁肃落的耐火材料或其他夹杂物在钢液凝固前未及时清除而留于钢中。

它是金属在熔炼过程中与外界物质接触发生作用产生的夹杂物。

如炉料表面的砂土和炉衬等与金属液作用，形成熔渣而滞留在金属中，其中也包括加入的熔剂。
