钢中非金属夹杂物的分类

摘要：根据钢中非金属夹杂物的来源和分类，综述了鉴定钢中非金属夹杂物的方法和定量评级标准，并且给出了典型夹杂物的扫描电镜照片，分析了不同类型夹杂物的形成机理及其在光学显微镜下的基本特征。

随着现代工程技术的发展，对钢的综合性能要求也日趋严格，相应地对钢的材质要求了越来越高。

非金属夹杂物作为独立相存在于钢中，破坏了钢基体的连续性，加大了钢中组织的不均匀性，严重影响了钢的各种性能。

例如，非金属夹杂物导致应力集中，引起疲劳断裂；数量多且分布不均匀的夹杂物会明显降低钢的塑性、韧性、焊接性以及耐腐蚀性；钢中呈网状存在的硫化物会造成热脆性。

因此，夹杂物的数量和分布被认定是评定钢材质量的一个重要指标，并且被列为优质钢和高级优质钢出厂的常规检测项目这一。

非金属夹杂物的性质、形态、分布、尺寸及含量不同，对钢性能的影响也不同。

所以提高金属材料的质量，生产出洁净钢，或控制非金属夹杂物性质和要求的形态，是冶炼和铸锭过程中的一个艰巨任务。

而对于金相分析工作者来说，如何正确判断和鉴定非金属夹杂笺也因此变得十分重要。

1 钢中非金属夹杂物的来源分类1．1 内生夹杂物钢在冶炼过程中，脱氧反应会产生氧化物和硅酸盐等产物，若在钢液凝固前未浮出，将留在钢中。

溶解在钢液中的氧、硫、氮等杂质元素在降温和凝固时，由于溶解度的降低，与其他元素结合以化合物形式从液相或固溶体中析出，最后留在钢锭中，它是金属在熔炼过程中，各种物理化学瓜形成的夹杂物。

内生夹杂物分布比较均匀，颗粒也较小，正确的操作和合理的工艺措施可以减少其数量和改变其成分、大小和分布情况，但一般来说是不可避免的。

1．2 外来夹杂物钢在冶炼和浇注过程中悬浮在钢液表面的炉渣、或由炼钢炉、出钢槽和钢包等内壁肃落的耐火材料或其他夹杂物在钢液凝固前未及时清除而留于钢中。

它是金属在熔炼过程中与外界物质接触发生作用产生的夹杂物。

如炉料表面的砂土和炉衬等与金属液作用，形成熔渣而滞留在金属中，其中也包括加入的熔剂。

实验报告姓名：班级：冶金1401班学号： 20142019实验名称：钢中非金属夹杂物观察与分析实验实验日期： 2017.11.7实验：钢中非金属夹杂物观察与分析实验一、实验目的1.掌握钢的磨制方法。

2.了解球磨机的使用方法。

3.了解金相显微镜的原理及使用。

4.对钢中的非金属夹杂物进行分析。

二、实验原理。

A钢中夹杂物的分类分类方法很多，但常见的有以下四种：1．按来源分类，可分为两类：(1)外来夹杂物：耐火材料、熔渣或两者的反应产物混入钢中并残留在钢中的颗粒夹杂称为外来夹杂。

包括从炉衬或包衬、或从汤道砖、中包绝热板、保护渣进入钢水中的夹杂物（有人还将钢水二次氧化生成的夹杂物包括在内）。

这类夹杂颗粒较大，易于上浮，但在钢中，它们的出现带着偶然性且不规则。

(2)内生夹杂物：在冶炼、浇注和凝固过程中，钢液、固体钢内进行着各种化学反应，对于在冶炼过程中所形成的化合物、脱氧时产生的脱氧产物、或在钢水凝固过程产生的化合物，当这些化合物来不及从钢水中彻底排出而残存在钢中者，叫做内在的非金属夹杂物。

内生夹杂物形成的时间可分为四个阶段：①一次夹杂（原生夹杂）：钢液脱氧反应时生成的脱氧产物；②二次夹杂：在出钢和浇注过程中温度下降平衡移动时生成的夹杂物；③三次夹杂（再生夹杂）：凝固过程中生成的夹杂；④四次夹杂：固态相变时因溶解度变化生成的夹杂。

一般说来外来夹杂物颗粒较大，在钢中比较集中，而内生夹杂物则与此相反。

从组成来看，内生夹杂物可以是简单组成，也可以是复杂组成；可以是单相的，也可以是多相的。

在铸坯凝固以及随后的冷却过程中，夹杂物不仅与钢基体保持平衡，而且夹杂物本身也不断发生改变，例如析出新的化合物以趋于稳定状态。

在轧制或热处理时，每次加热都为夹杂物和钢基体之间趋向平衡提供了条件，在室温下所观察到的夹杂物，实际上是经过了一系列复杂变化的结果。

2．按化学成分分类，一般分三类。

(1)氧化物：如FeO, Si02 , Al2O3等，有时它们各自独立存在，有时形成尖晶石(如MnO.Al203）或固溶体 (如FeO 和MnO)。

钢中非金属夹杂物的检测一.概述非金属夹杂物是钢中不可避免的杂质，它的存在使金属基体的均匀连续性受到破坏。

非金属夹杂在钢中的形态、含量和分布情况都不同程度地影响着各种性能，诸如常规力学性能、疲劳性能、加工性能等。

因此，非金属夹杂物的测定与评定引起人们的普遍重视。

夹杂物的含量和分布状况等往往被认为是评定钢的冶金质量的一个重要指标，并被列为优质钢和高级钢的常规项目之一。

钢中非金属夹杂物按其来源和大小，大体可分为两大类：1.显微夹杂物或称内在夹杂物，这类夹杂物是钢冶炼和凝固过程中，由于一系列物理和化学反应所生成。

例如，在冶炼过程中，由于加入脱氧剂而形成氧化物和硅酸盐等。

这些夹杂物来不及完全上浮进入钢渣，而残留在钢液中，即为内在夹杂。

如：Al、Fe-si等脱氧剂可以形成下列夹杂：3FeO+2Al 3Fe+ Al2O32FeO+ Si SiO2+2FenFeO+mSiO2 nFeO·mSiO2nAl2O3+mSiO2 nAl2O3·mSiO2另外，钢在凝固冷却过程中，S、N等元素，由于溶解度的降低而生成硫化物、氮化物等也将残留在钢中。

2.宏观夹杂物或称外来夹杂物，这类夹杂物是在钢的冶炼或浇铸过程中，由于耐火材料等外来物混入造成。

其特点是大而无固定形状。

就对钢而言，宏观夹杂物的危害更大。

夹杂物的检验方法也有宏观检验法和显微检验法两种。

非金属夹杂物的显微检验法是指借助于金相显微镜在规定的实验条件下，检验金相试样中非金属夹杂物的方法。

该法的主要优点是可以确定夹杂物的类型、分布、数量和大小，可以发现极细小的夹杂物。

但是，由于受试样尺寸及取样位置、数量的限制。

所以显微检验法的评定结果在很大程度上存在偶然性。

往往会过分夸大细小夹杂物的重要性而将那些试样以外或检验面以外的较大夹杂物遗漏，所以，显微检验法总是与宏观检验法相辅相成、互相补充的。

如果非金属夹杂物的宏观检验对优质钢来说是必不可少的检验项目之一，那么显微检验法则是特殊用途钢（如轴承钢、重要用途的合金结构钢等）广泛采用的检验方法。

钢中的非金属夹杂物分类方法如何？来源何处2009-05-21 11:17 评论（0）浏览（289）一）分类方法很多，但常见的有以下四种：1．按来源分类，可分为两类：(1)内在的：包括在冶炼过程中所形成的化合物、脱氧时产生的脱氧产物、或在钢水凝固过程产生的化合物，当这些化合物来不及从钢水中彻底排出，而残存在钢中者，叫做内在的非金属夹杂物。

(2)外来的：包括从炉衬或包衬、或从汤道砖、中包绝热板、保护渣迸人钢水中的夹杂物（有人还将钢水二次氧化生成的夹杂物包括在内）。

一般说来外来夹杂物颗粒较人，在钢中比较集中，而内在夹杂物则一与此相反。

2．按化学成分分类，一般分三类。

(1)氧化物：如FeO, Si02 , Al2O3等，有时它们各自独立存在，有时形成尖晶石(如MnO.Al203）或固溶体 (如FeO和MnO)。

(2)硫化物：如FeS、MnS及(Fe. Mn) S的固溶体。

当加Al过多时可能以A12S3出现。

(3)氮化物：如TiN, ZrN 等3．按夹杂物的变形性能分类，当钢进行热加工时，例如：轧制时，夹杂物此时是否也变形，它对钢的性能有明显的影响。

为此，把夹杂物分为三类：(1)脆性：这类夹杂物完全没有塑性，在热加工时，尺寸和形状都没有变化，属于这一类的主要是A1203、Cr203等，‘它们属于高熔点的夹杂物。

(2)塑性：钢在加工变形时，夹杂物也能随之变形，形成条状，属于这类的有硫化物以及含SiO240--60％的铁、锰硅酸盐。

(3)球状（或点状）不变形：属于这类的有Si02 及SiO2 >70％的硅酸盐。

4．按尺寸大小分类，可分三类：(1)大型：尺寸> 100微米。

(2）中型：也叫显微型，尺寸1-100微米。

(3)小型：也叫超显微型，尺寸＜100微米。

（二）钢中非金属夹杂物主要来源于：1．钢中杂质氧化的产物、脱氧产物和钢在浇注与凝固过程中的反应产物、因溶解度下降的析出物；2．原材料带人的杂质；3．混人的炉渣或炉衬与浇注设备的耐火材料等。

钢的非金属夹杂物
钢的非金属夹杂物主要有氧化物、硅、磷、硫等。

1. 氧化物：钢材在高温下容易与氧气发生反应生成氧化物，主要有铝氧化物、铁氧化物、锰氧化物等。

氧化物夹杂物会降低钢材的强度和塑性，并且容易形成脆性氧化皮。

2. 硅：硅是钢材中常见的非金属夹杂物，主要来自原料和炼钢过程中的硅铁等添加剂。

硅夹杂物对钢的机械性能有较大影响，高硅含量会降低钢材的强度和韧性。

3. 磷：磷是钢材中的有害非金属夹杂物，容易导致钢的冷脆性增加，特别是在低温下会引起钢材的脆性断裂。

因此，钢材中磷含量的控制非常重要。

4. 硫：硫是钢材中常见的非金属夹杂物，主要来自原料和炼钢过程中的硫铁等添加剂。

高硫含量会降低钢的冷加工性能和焊接性能，还容易引起钢的脆性断裂。

为了降低非金属夹杂物对钢材性能的影响，炼钢过程中会采取适当的工艺措施和添加剂，如进行脱氧、脱硫等处理，以提高钢材的质量和性能。

钢中的非金属夹杂1. 试验目的非金属夹杂物破坏金属基体的连续性，其形态、数量、尺寸和分布影响钢的塑性、韧性、焊接性能、疲劳性能和耐蚀性等，因此，夹杂物的数量和分布被认为是评定钢材质量的一个重要指标。

2. 相关标准标准GBT 10516 2005，该标准代替GBT 10516 1989，于2005年5月13日发布，2005年10月1日实施。

夹杂物试样不经腐蚀，在明场下放大100倍，80mm 直径的视场下进行观察，选取夹杂物污染最严重的视场，与其钢种的相应标准评级图对比评定。

夹杂物分类：硫化物类，标准图谱命名为A 类。

属于塑性夹杂，较宽范围形态比（长度/宽度）的单个灰色夹杂物，一般端部呈圆角，经锻、轧后沿加工方向变形，呈纺锤形或线段形，例如FeS 、MnS 。

氧化铝类：标准图谱命名为B 类。

属于脆性夹杂，形态比（一般＜3），为黑色或带蓝色的颗粒，沿轧制方向排成一行（至少有3个颗粒）。

硅酸盐类：标准图谱命名为C 类。

是具有高延展性，较宽范围形态比（一般≥3）的单个呈黑色或深灰色的夹杂物，一般端部呈锐角。

例如2MnO ·SiO 2球状氧化物类：标准图谱命名为D 类。

不变形，带角或圆形的，形态比较小（一般＜3），黑色或带蓝色，表现为无规则分布的颗粒。

例如SiO 2单颗粒球状类：标准图谱命名为DS 类。

为圆形或近似圆形，直径≥13μm 的单颗粒夹杂物。

非传统类型夹杂物的评定也可以通过其形状与上述五类夹杂物进行比较，并注明其化学特征。

沉淀相类如碳化物、氮化物、硼化物的评定，也可以根据它们的形态与上述五类夹杂物进行比较，并按上述方法表示其化学特征。

钢中的非金属夹杂物测定夹杂物类别A B C D DS 总长度 总长度 总长度 数量 直径 评级图级别iμmμm μm 个 μｍ 0.5 37 17 18 1 13 1 127 77 76 4 19 1.5 261 184 176 9 27 2 436 343 320 16 38 2.5 649 555 510 25 53 898 822 746 36 76 3（＜1181）（＜1147）（＜1029）（＜49）（＜107）注：D 类夹杂物的最大尺寸定义为直径类别细系粗系最小宽度最大宽度最小宽度最大宽度μm μm μm μmA 2 4＞4 12B 2 9 ＞9 15C 2 5 ＞5 12D 3 8 ＞8 13注：D类夹杂物的最大尺寸定义为直径3. 试样制备3.1 试样尺寸夹杂物形态很大程度上取决于钢材压缩变形程度，只有在变形度相似的试样坯制备的截面上才能进行结果的比较。

国外钢中非金属夹杂物检验标准解析ISO非金属夹杂物检验标准（1）ISO 4967:2013ISO 4967:2013《钢非金属夹杂物含量的测定标准评级图显微检验法》，替代ISO 4967:1998，但其内容仅有极少变化，其检验方法及评级图均未改变。

该标准的1988版已被GB/T 10561-2005等同采用。

（2）ISO 9341-1996ISO 9341-1996《光学和光学仪器接触镜固定接触镜中夹杂物和表面缺陷不完备性的测定》，介绍了使用固定接触镜检测夹杂物和表面缺陷的方法和步骤，已于2006年废止，并由ISO 18369.3:2006 《光学和光学仪器接触镜第3部分：测试方法》替代。

美国非金属夹杂物检验标准（1）ASTM B796-2014ASTM B796-2014《粉末锻造件非金属夹杂物含量测试方法》，替代 ASTM B796-2007，适用于粉末锻造件中非金属夹杂物级别金相法测定，要求试样核心区域100%无孔隙检出。

如有空隙存在，则残余的孔隙很难与氧化物夹杂区分。

（2）ASTM E45-2013ASTM E45-2013《测定钢材夹杂物含量的试验方法》，是应用相当广泛的非金属夹杂物检验标准，其中的检验方法包括4种宏观检验方法和5种微观检验方法（手动和图像分析），用来描述钢中夹杂物的含量和检验结果的报告方法，其中5种微观检验方法包括：A法（最差视场法）、B法（长度法）、C法（氧化物和硅酸盐法）、D法（低夹杂物含量法）和E法（SAM评级法）；ASTM E45建立了一系列描述典型夹杂物特征（尺寸，类型和数量）的标准参考图谱（JK图谱和SAE图谱），其中SAE图谱见SAE手册上推荐的J422操作规程；A 法（最恶劣视场），D法（低夹杂物含量）和E法（SAM评级）的图谱是以JK图谱为基础开发的，而C法（氧化物和硅酸盐法）使用SAE 图谱。

（3）ASTM E1122-1996ASTM E1122-1996《应用自动图象分析测定JK夹杂物级别的标准试验方法》，已于2006年作废，相关内容融合到新修订的ASTM E45-2013中的A法和D法中。

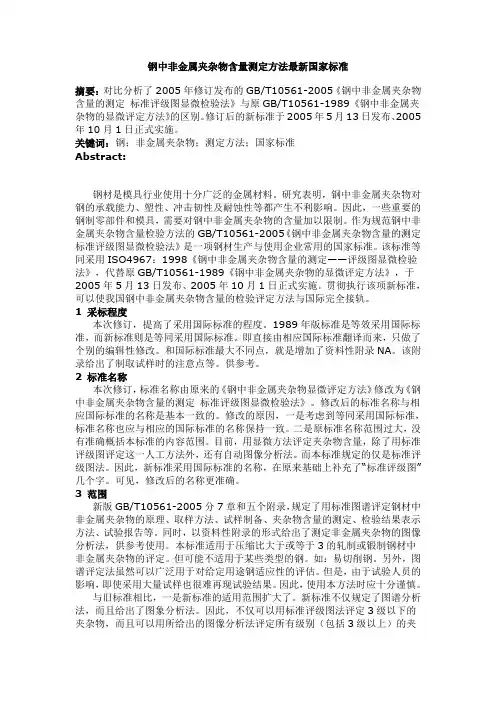

钢中非金属夹杂物含量测定方法最新国家标准摘要：对比分析了2005年修订发布的GB/T10561-2005《钢中非金属夹杂物含量的测定标准评级图显微检验法》与原GB/T10561-1989《钢中非金属夹杂物的显微评定方法》的区别。

修订后的新标准于2005年5月13日发布、2005年10月1日正式实施。

关键词：钢；非金属夹杂物；测定方法；国家标准Abstract:钢材是模具行业使用十分广泛的金属材料。

研究表明，钢中非金属夹杂物对钢的承载能力、塑性、冲击韧性及耐蚀性等都产生不利影响。

因此，一些重要的钢制零部件和模具，需要对钢中非金属夹杂物的含量加以限制。

作为规范钢中非金属夹杂物含量检验方法的GB/T10561-2005《钢中非金属夹杂物含量的测定标准评级图显微检验法》是一项钢材生产与使用企业常用的国家标准。

该标准等同采用ISO4967：1998《钢中非金属夹杂物含量的测定——评级图显微检验法》，代替原GB/T10561-1989《钢中非金属夹杂物的显微评定方法》，于2005年5月13日发布、2005年10月1日正式实施。

贯彻执行该项新标准，可以使我国钢中非金属夹杂物含量的检验评定方法与国际完全接轨。

1 采标程度本次修订，提高了采用国际标准的程度。

1989年版标准是等效采用国际标准，而新标准则是等同采用国际标准。

即直接由相应国际标准翻译而来，只做了个别的编辑性修改。

和国际标准最大不同点，就是增加了资料性附录NA。

该附录给出了制取试样时的注意点等。

供参考。

2 标准名称本次修订，标准名称由原来的《钢中非金属夹杂物显微评定方法》修改为《钢中非金属夹杂物含量的测定标准评级图显微检验法》。

修改后的标准名称与相应国际标准的名称是基本一致的。

修改的原因，一是考虑到等同采用国际标准，标准名称也应与相应的国际标准的名称保持一致。

二是原标准名称范围过大，没有准确概括本标准的内容范围。

目前，用显微方法评定夹杂物含量，除了用标准评级图评定这一人工方法外，还有自动图像分析法。
