钢中非金属夹杂物特征

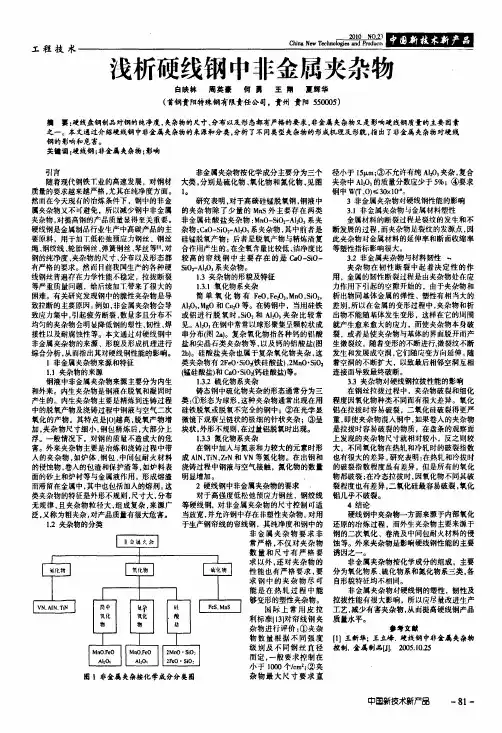

工程技术C hina N e w Technol—ogie型s and㈧嗣囡团圜圈阅Pr oducl^■嵋■0■饵篮工匠‘山■■；一浅析硬线钢巾非金属夹杂物白映林周英豪何勇王翔夏辉华(首钢贵阳特殊钢有限责任公司。

贵州贵阳550005‘)擅要：硬线盘钢制品时钢的纯净度，夹杂物的尺寸、分布以及形态都有严格的要求，非金属夹杂物又是影响硬线钢质量的主要因素．／L--。

本文通过介绍硬线钢中非金属夹杂物的来源和分类。

分析了不同类型夹杂物的形成机理及形貌。

指出了非金属夹杂物对硬线钢的影响和危害。

关键词：硬线钢；非金属夹杂物；影响引育随着现代钢铁下业的高速发展，对钢材质量的要求越来越严格，尤其在纯净度方面。

然而在今天现有的冶炼条件下，钢中的非金属夹杂物又不bT避免。

所以减少钢中非金属夹杂物，对提高钢的产品质量显得至关重要。

硬线钢是金属制品行业生产中高碳产品的主要原料，用于加1二低松弛预应力钢丝、钢丝绳、钢纹线、轮胎钢丝、弹簧钢丝、琴丝等f11．对钢的纯净度、夹杂物的尺寸、分布以及形态都有严格的要求。

然而日前我国生产的各种硬线钢丝普遍存在力学性能不稳定，拉拔断裂等严重质量问题，给后续加T带来了很大的困难。

有关研究发现钢中的脆性夹杂物是导致拉断的主要原因。

例如，非金属夹杂物会导致应力集中，引起疲劳断裂，数量多且分布不均匀的夹杂物会明显降低钢的埋性、韧性、焊接性以及耐腐蚀性等。

本文通过对硬线钢中非金属夹杂物的来源、形貌及形成机理进行综合分析．从而指出其对硬线钢性能的影响。

l非金属夹杂物来源和特征1．1夹杂物的来源钢液中非金属夹杂物来源主要分为内生和外来。

内生夹杂物是钢液在脱氧和凝同时产生的。

内生夹杂物主要是精炼到连铸过程中的脱氧产物及浇铸过程中钢液与空气二次氧化的产物。

其特点是10】越高．脱氧产物增加，夹杂物尺寸细小，钢包精炼后，大部分上浮。

一般情况下，对钢的质量不造成大的危害。

外来夹杂物主要是冶炼和浇铸过程中带人的夹杂物，如炉体、钢包、中间包耐火材料的侵蚀物，卷入的包渣和保护渣等，如炉料表面的砂土和炉衬等与金属液作用．形成熔渣而滞留在金属中．其中也包括加入的熔荆。

摘要：根据钢中非金属夹杂物的来源和分类，综述了鉴定钢中非金属夹杂物的方法和定量评级标准，并且给出了典型夹杂物的扫描电镜照片，分析了不同类型夹杂物的形成机理及其在光学显微镜下的基本特征。

随着现代工程技术的发展，对钢的综合性能要求也日趋严格，相应地对钢的材质要求了越来越高。

非金属夹杂物作为独立相存在于钢中，破坏了钢基体的连续性，加大了钢中组织的不均匀性，严重影响了钢的各种性能。

例如，非金属夹杂物导致应力集中，引起疲劳断裂；数量多且分布不均匀的夹杂物会明显降低钢的塑性、韧性、焊接性以及耐腐蚀性；钢中呈网状存在的硫化物会造成热脆性。

因此，夹杂物的数量和分布被认定是评定钢材质量的一个重要指标，并且被列为优质钢和高级优质钢出厂的常规检测项目这一。

非金属夹杂物的性质、形态、分布、尺寸及含量不同，对钢性能的影响也不同。

所以提高金属材料的质量，生产出洁净钢，或控制非金属夹杂物性质和要求的形态，是冶炼和铸锭过程中的一个艰巨任务。

而对于金相分析工作者来说，如何正确判断和鉴定非金属夹杂笺也因此变得十分重要。

1 钢中非金属夹杂物的来源分类1．1 内生夹杂物钢在冶炼过程中，脱氧反应会产生氧化物和硅酸盐等产物，若在钢液凝固前未浮出，将留在钢中。

溶解在钢液中的氧、硫、氮等杂质元素在降温和凝固时，由于溶解度的降低，与其他元素结合以化合物形式从液相或固溶体中析出，最后留在钢锭中，它是金属在熔炼过程中，各种物理化学瓜形成的夹杂物。

内生夹杂物分布比较均匀，颗粒也较小，正确的操作和合理的工艺措施可以减少其数量和改变其成分、大小和分布情况，但一般来说是不可避免的。

1．2 外来夹杂物钢在冶炼和浇注过程中悬浮在钢液表面的炉渣、或由炼钢炉、出钢槽和钢包等内壁肃落的耐火材料或其他夹杂物在钢液凝固前未及时清除而留于钢中。

它是金属在熔炼过程中与外界物质接触发生作用产生的夹杂物。

如炉料表面的砂土和炉衬等与金属液作用，形成熔渣而滞留在金属中，其中也包括加入的熔剂。

钢中非金属夹杂物的检测一.概述非金属夹杂物是钢中不可避免的杂质，它的存在使金属基体的均匀连续性受到破坏。

非金属夹杂在钢中的形态、含量和分布情况都不同程度地影响着各种性能，诸如常规力学性能、疲劳性能、加工性能等。

因此，非金属夹杂物的测定与评定引起人们的普遍重视。

夹杂物的含量和分布状况等往往被认为是评定钢的冶金质量的一个重要指标，并被列为优质钢和高级钢的常规项目之一。

钢中非金属夹杂物按其来源和大小，大体可分为两大类：1.显微夹杂物或称内在夹杂物，这类夹杂物是钢冶炼和凝固过程中，由于一系列物理和化学反应所生成。

例如，在冶炼过程中，由于加入脱氧剂而形成氧化物和硅酸盐等。

这些夹杂物来不及完全上浮进入钢渣，而残留在钢液中，即为内在夹杂。

如：Al、Fe-si等脱氧剂可以形成下列夹杂：3FeO+2Al 3Fe+ Al2O32FeO+ Si SiO2+2FenFeO+mSiO2 nFeO·mSiO2nAl2O3+mSiO2 nAl2O3·mSiO2另外，钢在凝固冷却过程中，S、N等元素，由于溶解度的降低而生成硫化物、氮化物等也将残留在钢中。

2.宏观夹杂物或称外来夹杂物，这类夹杂物是在钢的冶炼或浇铸过程中，由于耐火材料等外来物混入造成。

其特点是大而无固定形状。

就对钢而言，宏观夹杂物的危害更大。

夹杂物的检验方法也有宏观检验法和显微检验法两种。

非金属夹杂物的显微检验法是指借助于金相显微镜在规定的实验条件下，检验金相试样中非金属夹杂物的方法。

该法的主要优点是可以确定夹杂物的类型、分布、数量和大小，可以发现极细小的夹杂物。

但是，由于受试样尺寸及取样位置、数量的限制。

所以显微检验法的评定结果在很大程度上存在偶然性。

往往会过分夸大细小夹杂物的重要性而将那些试样以外或检验面以外的较大夹杂物遗漏，所以，显微检验法总是与宏观检验法相辅相成、互相补充的。

如果非金属夹杂物的宏观检验对优质钢来说是必不可少的检验项目之一，那么显微检验法则是特殊用途钢（如轴承钢、重要用途的合金结构钢等）广泛采用的检验方法。

钢中非金属夹杂物的鉴定随着现代工程技术的发展，对钢的综合性能要求也日趋严格，相应地对钢的材质要求也越来越高。

非金属夹杂物作为独立相存在于钢中，破坏了钢基体的连续性，加大了钢中组织的不均匀性，严重影响了钢的各种性能。

例如，非金属夹杂物导致应力集中，引起疲劳断裂[1-3]；数量多且分布不均匀的夹杂物会明显降低钢的塑性、韧性、焊接性以及耐腐蚀性；钢中呈网状存在的硫化物会造成热脆性。

因此，夹杂物的数量和分布被认定是评定钢材质量的一个重要指标，并且被列为优质钢和高级优质钢出厂的常规检测项目之一。

非金属夹杂物的性质、形态、分布、尺寸及含量不同，对钢性能的影响也不同。

所以提高金属材料的质量，生产出洁净钢，或控制非金属夹杂物性质和要求的形态，是冶炼和铸锭过程中的一个艰巨任务。

而对于金相分析工作者来说，如何正确判断和鉴定非金属夹杂物也因此变得十分重要。

1 钢中非金属夹杂物的来源分类1.1 内生夹杂物钢在冶炼过程中，脱氧反应会产生氧化物和硅酸盐等产物，若在钢液凝固前未浮出，将留在钢中。

溶解在钢液中的氧、硫、氮等杂质元素在降温和凝固时，由于溶解度的降低，与其他元素结合以化合物形式从液相或固溶体中析出，最后留在钢锭中，它是金属在熔炼过程中，各种物理化学反应形成的夹杂物[10-15]。

内生夹杂物分布比较均匀，颗粒也较小，正确的操作和合理的工艺措施可以减少其数量和改变其成分、大小和分布情况，但一般来说是不可避免的。

1.2 外来夹杂物钢在冶炼和浇注过程中悬浮在钢液表面的炉渣、或由炼钢炉、出钢槽和钢包等内壁剥落的耐火材料或其他夹杂物在钢液凝固前未及时清除而留于钢中。

它是金属在熔炼过程中与外界物质接触发生作用产生的夹杂物[10-15]。

如炉料表面的砂土和炉衬等与金属液作用，形成熔渣而滞留在金属中，其中也包括加入的熔剂。

这类夹杂物一般的特征是外形不规则，尺寸比较大，分布也没有规律，又称为粗夹杂。

这类夹杂物通过正确的操作是可以避免的。

实验五非金属夹杂物的分析与评定 (验证性)一、实验目的及要求1．掌握钢中非金属夹杂物的分类与形态特征。

2．掌握使用标准评定钢中非金属夹杂物的级别。

二、实验原理钢铁中的非金属夹杂物的出现是不可避免。

钢中非金属夹杂物的金相检验主要包括夹杂物类型的定性和定量评级。

夹杂物的检验评定可按照GB/T10561-2005《钢中非金属夹杂物显微评定方法》执行。

1、检验钢中的非金属夹杂物的必要性因为非金属夹杂物破坏了金属基体的连续性、均匀性，易引起应力集中，造成机械性能下降，导致材料的早期破坏，其影响程度主要取决于夹杂物的形状、大小、分布和聚集状态。

钢中夹杂物的检验一般在出厂前钢厂检验或者收货单位验收时检验。

2、钢中非金属夹杂物的来源a）内在的：包括①铁矿石②钢厂在冶炼时，用Si、Al脱氧造成，反应式：3FeO + 2Al →3Fe + Al2O32FeO + Si → 2Fe + SiO2b）外来的：浇铸过程卷入的耐火材料、炉渣等。

3、制样要求a、取样时沿轧制方向，磨制纵向截面观察夹杂物大小、形状、数量，横向截面观察夹杂物从边缘到中心的分布。

试样表面无划痕、无锈蚀点、无扰乱层。

b、淬火以提高试样的硬度，保留夹杂物的外形。

c、试样表面不浸蚀。

4、非金属夹杂物的分类a、氧化物：FeO、MnO、Cr2O3、Al2O3；b、硫化物：FeS、Mn S及其共晶体；c、硅酸盐：2FeO·SiO2、2MnO·SiO2；d、氮化物：TiN、VN；e、稀土夹杂物5、非金属夹杂物的金相鉴别方法主要是指利用光学显微镜中的明场、暗场和偏振光灯照明条件下夹杂物的光学反映差异，以及在标准试剂中腐蚀后，夹杂物发生化学反应而出现色差及侵蚀程度的不同来区分鉴别。

a明场：检验夹杂物的数量、大小、形状、分布、抛光性和色彩。

不透明夹杂物呈浅灰色或其他颜色，透明的夹杂物颜色较暗。

b暗场：检验夹杂物的透明度、色彩。

透明夹杂物发亮，不透明夹杂物呈暗黑色、有时有亮边。

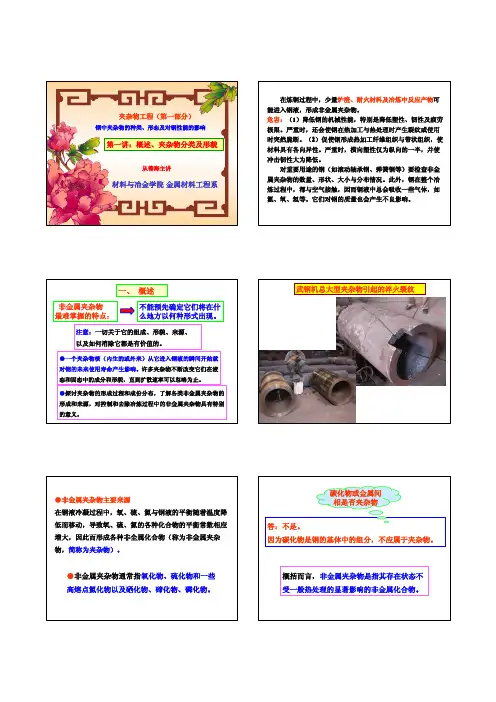

材料与冶金学院 金属材料工程系从善海主讲夹杂物工程（第一部分）钢中夹杂物的种类、形态及对钢性能的影响第一讲：概述、夹杂物分类及形貌注意：一切关于它的组成、形貌、来源、以及如何消除它都是有价值的。

●一个夹杂物核（内生的或外来）从它进入钢液的瞬间开始就一、 概述非金属夹杂物最难掌握的特点：不能预先确定它们将在什么地方以何种形式出现。

武钢机总大型夹杂物引起的淬火裂纹因为碳化物是钢的基体中的组分，不应属于夹杂物。

碳化物或金属间相是否夹杂物非金属夹杂物是指其存在状态不受一般热处理的显著影响的非金属化合物。

化学式:Al 2O 3 ，熔点2050ºC，比重：3.96，显微硬度：3000-4500㎏/㎜2，结晶类型：六方系(在钢的夹杂物中只发现Al 2O 3 )氧化铝物性氧化物特征氧化铝电镜形貌氧化铝能谱oAlElmt Element Atomic Compound% % % Al 37.01 30.47 Al2O3 69.93 Ca 21.49 11.91 CaO 30.07 Elmt Element Atomic Compound Element Atomic Compound % % %Mg 0.52 0.48 Mg 0.52 0.48 MgO MgO MgO 0.860.86 Al 33.73 28.22 Al2O3 63.74Ca 25.30 14.25 Ca 25.30 14.25 CaO CaO CaO 35.4035.40 O 40.45 57.05 Elmt Elmt Element Element Atomic Atomic CompoundCompound % % % % % % % Mg Mg 1.88 1.88 1.88 1.62 1.62 1.62 MgO MgO MgO 3.12 3.12 Al Al 46.85 46.85 46.85 36.22 Al2O3 88.52 36.22 Al2O3 88.52 Ca Ca 5.98 5.98 5.98 3.11 3.11 3.11 CaO CaO CaO 8.368.36 O 45.29 O 45.29 59.05 59.05 59.05Elmt Element Atomic Compound ElmtElmt Element%MgMgAlAl 23.00Si Si0.99CaCaOO 7.29Elmt Element Atomic Compound% % %Al 5.78 6.15 Al2O3 10.92Ti 27.83 16.69 TiO2 46.43Energy (keV)Mn 33.03 17.27 MnO 42.65O 33.35 59.88㎜2 a=8.08a=8.08Å Elmt Element Atomic Elmt Element Atomic Compound Compound % % % % % % Mg 15.49 12.96 Mg 15.49 12.96 MgO MgO MgO 25.69 25.69 Al 39.33 29.64 Al2O3 74.31 O 45.18 57.41 Total 100.00 100.00 100.00Elmt Elmt . Element . Element . Element Atomic Compound % % % % % % % Mg 14.62 12.23 Mg 14.62 12.23 MgO MgO MgO 24.24 24.24 Al 40.09 30.22 Al2O3 75.76 O 45.28 57.55Total 100.00 100.00 100.00铝酸一钙二铝酸一钙七铝酸十二钙Elmt Element Atomic CompoundElement Atomic Compound % % %% % % 31.11 31.11 26.16 26.16 26.16 MgO MgO MgO 51.58 51.58 20.78 20.78 20.78 15.13 15.13 15.13 SiO2 SiO2 SiO2 44.46 44.46六铝酸钙镁橄榄石Elmt Element Atomic% %S 36.19 49.28Mn 63.81 50.72Total 100 100硫化铬。

钢中的非金属夹杂物分类方法如何？来源何处2009-05-21 11:17 评论（0）浏览（289）一）分类方法很多，但常见的有以下四种：1．按来源分类，可分为两类：(1)内在的：包括在冶炼过程中所形成的化合物、脱氧时产生的脱氧产物、或在钢水凝固过程产生的化合物，当这些化合物来不及从钢水中彻底排出，而残存在钢中者，叫做内在的非金属夹杂物。

(2)外来的：包括从炉衬或包衬、或从汤道砖、中包绝热板、保护渣迸人钢水中的夹杂物（有人还将钢水二次氧化生成的夹杂物包括在内）。

一般说来外来夹杂物颗粒较人，在钢中比较集中，而内在夹杂物则一与此相反。

2．按化学成分分类，一般分三类。

(1)氧化物：如FeO, Si02 , Al2O3等，有时它们各自独立存在，有时形成尖晶石(如MnO.Al203）或固溶体 (如FeO和MnO)。

(2)硫化物：如FeS、MnS及(Fe. Mn) S的固溶体。

当加Al过多时可能以A12S3出现。

(3)氮化物：如TiN, ZrN 等3．按夹杂物的变形性能分类，当钢进行热加工时，例如：轧制时，夹杂物此时是否也变形，它对钢的性能有明显的影响。

为此，把夹杂物分为三类：(1)脆性：这类夹杂物完全没有塑性，在热加工时，尺寸和形状都没有变化，属于这一类的主要是A1203、Cr203等，‘它们属于高熔点的夹杂物。

(2)塑性：钢在加工变形时，夹杂物也能随之变形，形成条状，属于这类的有硫化物以及含SiO240--60％的铁、锰硅酸盐。

(3)球状（或点状）不变形：属于这类的有Si02 及SiO2 >70％的硅酸盐。

4．按尺寸大小分类，可分三类：(1)大型：尺寸> 100微米。

(2）中型：也叫显微型，尺寸1-100微米。

(3)小型：也叫超显微型，尺寸＜100微米。

（二）钢中非金属夹杂物主要来源于：1．钢中杂质氧化的产物、脱氧产物和钢在浇注与凝固过程中的反应产物、因溶解度下降的析出物；2．原材料带人的杂质；3．混人的炉渣或炉衬与浇注设备的耐火材料等。

钢的非金属夹杂物
钢的非金属夹杂物主要有氧化物、硅、磷、硫等。

1. 氧化物：钢材在高温下容易与氧气发生反应生成氧化物，主要有铝氧化物、铁氧化物、锰氧化物等。

氧化物夹杂物会降低钢材的强度和塑性，并且容易形成脆性氧化皮。

2. 硅：硅是钢材中常见的非金属夹杂物，主要来自原料和炼钢过程中的硅铁等添加剂。

硅夹杂物对钢的机械性能有较大影响，高硅含量会降低钢材的强度和韧性。

3. 磷：磷是钢材中的有害非金属夹杂物，容易导致钢的冷脆性增加，特别是在低温下会引起钢材的脆性断裂。

因此，钢材中磷含量的控制非常重要。

4. 硫：硫是钢材中常见的非金属夹杂物，主要来自原料和炼钢过程中的硫铁等添加剂。

高硫含量会降低钢的冷加工性能和焊接性能，还容易引起钢的脆性断裂。

为了降低非金属夹杂物对钢材性能的影响，炼钢过程中会采取适当的工艺措施和添加剂，如进行脱氧、脱硫等处理，以提高钢材的质量和性能。

钢中的非金属夹杂1. 试验目的非金属夹杂物破坏金属基体的连续性，其形态、数量、尺寸和分布影响钢的塑性、韧性、焊接性能、疲劳性能和耐蚀性等，因此，夹杂物的数量和分布被认为是评定钢材质量的一个重要指标。

2. 相关标准标准GBT 10516 2005，该标准代替GBT 10516 1989，于2005年5月13日发布，2005年10月1日实施。

夹杂物试样不经腐蚀，在明场下放大100倍，80mm 直径的视场下进行观察，选取夹杂物污染最严重的视场，与其钢种的相应标准评级图对比评定。

夹杂物分类：硫化物类，标准图谱命名为A 类。

属于塑性夹杂，较宽范围形态比（长度/宽度）的单个灰色夹杂物，一般端部呈圆角，经锻、轧后沿加工方向变形，呈纺锤形或线段形，例如FeS 、MnS 。

氧化铝类：标准图谱命名为B 类。

属于脆性夹杂，形态比（一般＜3），为黑色或带蓝色的颗粒，沿轧制方向排成一行（至少有3个颗粒）。

硅酸盐类：标准图谱命名为C 类。

是具有高延展性，较宽范围形态比（一般≥3）的单个呈黑色或深灰色的夹杂物，一般端部呈锐角。

例如2MnO ·SiO 2球状氧化物类：标准图谱命名为D 类。

不变形，带角或圆形的，形态比较小（一般＜3），黑色或带蓝色，表现为无规则分布的颗粒。

例如SiO 2单颗粒球状类：标准图谱命名为DS 类。

为圆形或近似圆形，直径≥13μm 的单颗粒夹杂物。

非传统类型夹杂物的评定也可以通过其形状与上述五类夹杂物进行比较，并注明其化学特征。

沉淀相类如碳化物、氮化物、硼化物的评定，也可以根据它们的形态与上述五类夹杂物进行比较，并按上述方法表示其化学特征。

钢中的非金属夹杂物测定夹杂物类别A B C D DS 总长度 总长度 总长度 数量 直径 评级图级别iμmμm μm 个 μｍ 0.5 37 17 18 1 13 1 127 77 76 4 19 1.5 261 184 176 9 27 2 436 343 320 16 38 2.5 649 555 510 25 53 898 822 746 36 76 3（＜1181）（＜1147）（＜1029）（＜49）（＜107）注：D 类夹杂物的最大尺寸定义为直径类别细系粗系最小宽度最大宽度最小宽度最大宽度μm μm μm μmA 2 4＞4 12B 2 9 ＞9 15C 2 5 ＞5 12D 3 8 ＞8 13注：D类夹杂物的最大尺寸定义为直径3. 试样制备3.1 试样尺寸夹杂物形态很大程度上取决于钢材压缩变形程度，只有在变形度相似的试样坯制备的截面上才能进行结果的比较。

钢中非金属夹杂物分析发布时间：2022-09-02T01:28:12.493Z 来源：《科学与技术》2022年4月8期（下）作者：李洪芳[导读] 非金属夹杂物在钢中含量虽少，但对材料性能影响较大，是钢材理化检验中不可缺少的一项，李洪芳内蒙古包钢钢联股份有限公司化检验中心内蒙古包头市014010摘要：非金属夹杂物在钢中含量虽少，但对材料性能影响较大，是钢材理化检验中不可缺少的一项，但由于其数量少、分布无规律、来源无法控制、光学显微镜下特征复杂等特点，给非金属夹杂物检验工作带来了一些困难。

钢中非金属夹杂物的金相鉴定工作是一项十分复杂与专业的工作，对钢中非金属夹杂物的判定十分重要，也能够对钢的质量进行反映。

在金相显微镜下，对非金属夹杂物的形态与颜色等进行判断，并对透明度等各种性质进行分析。

关键词：钢；非金属；夹杂物如今，现代工业技术的发展,对钢的质量和综合性能要求越来越高。

影响钢材性能的因素是多方面的,往往涉及到炼钢、轧钢和热处理等多道工序,而钢中非金属夹杂物的存在是影响钢材性能的一个重要因素,有时甚至是决定性因素。

钢中非金属夹杂物的研究一直是炼钢连铸生产中的重要课题,夹杂物分析是评定钢材质量的一个重要指标,并且被列为优质钢出厂常规检验项目之一。

钢中存在非金属夹杂物是不可避免的,钢中夹杂物包括内生夹杂物、外来夹杂物两大类,对于金相分析人员来说,如何正确判断和鉴定非金属夹杂物的性质是十分重要。

一、非金属夹杂物分类非金属夹杂物的分类方法也有很多种，根据非金属夹杂物的产生机理，可将其分为内生夹杂物和外来夹杂物两种，也是非金属夹杂物最常见的分类方法。

外来夹杂物主要是由耐高温材料、各类残渣或二者残留物，生成的废物。

外来夹杂物的形成是随机的，它是偶然性因素，人为不可控的，并且外来夹杂物是非规则的。

内生夹杂物是在炼钢过程中，各种物质发生反应，生成含有O、S、N等元素的废物，这些废物不能及时排出去，因而形成了内生夹杂物。

钢中非金属夹杂物等级和分类根据GB/T 10561-2005《钢中非金属夹杂物含量的测定标准评级图显微检验法》标准规定如下：
A类：硫化物类夹杂物，由于它具有高的延展性，一般以单个细长的灰色夹杂物为常见类型，两端呈圆角状态。

B类：氧化铝类夹杂物，大多数没有变形，带角的，形态比小（一般﹤3 um），呈不规则的椭圆状，在金相显微镜下为黑色或蓝色的颗粒，沿钢材轧制方向排成一排，一排至少有3个以上颗粒组成。

C类：硅酸盐类夹杂物，具有较高的延展性，有较宽范围的形态比（一般≥3 um），其颜色呈黑色或深灰色夹杂，形态细长，一般头部呈锐角。

D类：球状氧化物类夹杂物，不易变形，带角或圆形状，形态比小（一般﹤3 um），是黑色或蓝色的，无规则分布的颗粒，这类夹杂物的组成比较多样复杂，有单相夹杂物，也有多相夹杂物，在金相显微镜下可见分布比较弥散。

DS类：为单颗粒的圆形球状夹杂物，直径较大，一般≥13um。

钢中非金属夹杂物含量高，尺寸大是造成紧固件冷镦开裂的一个重要原因，尤其是非金属夹杂物中B类和D类夹杂物，距线材表面越近危害性越大，所以要求B类夹杂物距表面2mm之内应不大于15μm。

B类和D类夹杂物一般控制在2级以内，这也可减少热处理淬火开裂的可能性，预防性。

摘要：根据钢中非金属夹杂物的来源和分类，综述了鉴定钢中非金属夹杂物的方法和定量评级标准，并且给出了典型夹杂物的扫描电镜照片，分析了不同类型夹杂物的形成机理及其在光学显微镜下的基本特征。

随着现代工程技术的发展，对钢的综合性能要求也日趋严格，相应地对钢的材质要求了越来越高。

非金属夹杂物作为独立相存在于钢中，破坏了钢基体的连续性，加大了钢中组织的不均匀性，严重影响了钢的各种性能。

例如，非金属夹杂物导致应力集中，引起疲劳断裂；数量多且分布不均匀的夹杂物会明显降低钢的塑性、韧性、焊接性以及耐腐蚀性；钢中呈网状存在的硫化物会造成热脆性。

因此，夹杂物的数量和分布被认定是评定钢材质量的一个重要指标，并且被列为优质钢和高级优质钢出厂的常规检测项目这一。

非金属夹杂物的性质、形态、分布、尺寸及含量不同，对钢性能的影响也不同。

所以提高金属材料的质量，生产出洁净钢，或控制非金属夹杂物性质和要求的形态，是冶炼和铸锭过程中的一个艰巨任务。

而对于金相分析工作者来说，如何正确判断和鉴定非金属夹杂笺也因此变得十分重要。

1 钢中非金属夹杂物的来源分类1．1 内生夹杂物钢在冶炼过程中，脱氧反应会产生氧化物和硅酸盐等产物，若在钢液凝固前未浮出，将留在钢中。

溶解在钢液中的氧、硫、氮等杂质元素在降温和凝固时，由于溶解度的降低，与其他元素结合以化合物形式从液相或固溶体中析出，最后留在钢锭中，它是金属在熔炼过程中，各种物理化学瓜形成的夹杂物。

内生夹杂物分布比较均匀，颗粒也较小，正确的操作和合理的工艺措施可以减少其数量和改变其成分、大小和分布情况，但一般来说是不可避免的。

1．2 外来夹杂物钢在冶炼和浇注过程中悬浮在钢液表面的炉渣、或由炼钢炉、出钢槽和钢包等内壁肃落的耐火材料或其他夹杂物在钢液凝固前未及时清除而留于钢中。

它是金属在熔炼过程中与外界物质接触发生作用产生的夹杂物。

如炉料表面的砂土和炉衬等与金属液作用，形成熔渣而滞留在金属中，其中也包括加入的熔剂。

SWRS82B盘条中非金属夹杂物形态和成分的研究SWRS82B盘条是一种常用的钢材制品，其质量稳定性和机械性能优异，被广泛应用于建筑、机械、能源等领域。

然而，在生产过程中，难免会出现非金属夹杂物的存在，严重影响钢材的质量和使用效果。

因此，对SWRS82B盘条中非金属夹杂物的形态和成分进行研究具有重要意义。

首先，我们对SWRS82B盘条进行了显微组织分析，发现其主要由贝氏体、铁素体和渗碳体组成。

在高倍显微镜下，发现盘条中存在着大量的非金属夹杂物，如氧化物、硫化物、氮化物等。

其中，氧化物和硫化物是最常见的夹杂物，其形态主要分为点状、线状和面状。

同时，夹杂物的尺寸也不尽相同，有的仅有几微米，而有的则可达到几十微米。

接着，我们对SWRS82B盘条中的非金属夹杂物进行了成分分析。

结果显示，氧化物主要成分为FeO、MnO、Al2O3等，硫化物主要成分为MnS、FeS等，而氮化物则主要包括Fe4N、Mn4N等。

这些成分与盘条生产过程中的原材料和工艺有关，如精炼过程中的氧化剂和硫化剂等。

同时，我们还发现一些夹杂物中含有Ni、Cr等元素，这可能是来自盘条的表面锈蚀或钢水中夹杂的元素。

最后，我们对SWRS82B盘条中的非金属夹杂物对钢材性能的影响进行了探究。

经实验验证，夹杂物的存在会显著降低钢材的强度、韧性和塑性，特别是在低温环境下，其影响更加明显。

因此，在生产过程中，必须采取有效措施，减少非金属夹杂物的产生和残留，以提高SWRS82B盘条的质量和使用性能。

综上所述，SWRS82B盘条中的非金属夹杂物形态和成分的研究对于提高钢材的质量和使用性能具有重要意义。

在今后的生产过程中，必须严格控制原材料和工艺，以减少夹杂物的产生和残留，从而保证钢材的质量和使用效果。

SWRS82B盘条中非金属夹杂物的形态和成分研究是针对该钢材制品生产过程中的一个重要问题而进行的。

在研究中，涉及到了一些相关的数据，下面对这些数据进行分析。

首先，盘条中存在大量的非金属夹杂物，包括氧化物、硫化物、氮化物等。

103冶金冶炼M etallurgical smelting谈针对钢中非金属夹杂物的有效检验亓成双1，都鲁平2（1.山东钢铁股份有限公司莱芜分公司，山东 济南 271104；2.山东钢铁集团烟台钢管有限公司，山东 烟台 265304）摘 要：钢中非金属夹杂物包括了外来夹杂物和内生夹杂物两大类。

其中，外来夹杂物指的是钢液凝固过程中没有及时浮出而残留夹杂在钢中的耐火材料和炉渣等。

而内生夹杂物指的是钢在冶炼过程中，因为脱氧剂的加入以及氮、硫等元素溶解度下降，会形成非金属性质的氧化物、硅酸盐以及硫化物和氮化物等。

钢材料的韧性、塑性以及疲劳性能会因非金属夹杂物的存在而降低，并且，其危害会随着钢的强度增高而增多。

因此，对钢中非金属夹杂物的检验非常有必要。

关键词：钢；非金属夹杂物；有效检验中图分类号：TG142.15 文献标识码：A 文章编号：11-5004（2020）02-0103-2 收稿日期：2020-01作者简介：亓成双，男，生于1985年，汉族，山东莱芜人，本科，中级工程师，研究方向：钢铁冶金原辅材料的试验分析。

钢中非金属夹杂物的来源无法控制、分布不规律、数量少以及光学显微镜下特征复杂等特点决定了其检验工作难度之大。

因此，本人围绕钢中非金属夹杂物的来源、特点、分类、影响等方面展开研讨，为相关工作人员提供或加深对其的了解与认识。

1 钢中非金属夹杂物的来源钢的冶炼、浇注、凝固和结晶是一个极其复杂的过程，因此，在这一过程中极容易有非金属夹杂物的产生。

钢中的非金属夹杂物是钢材料脱氧、钢液凝固的过程中产生的非金属化合物，分为了外来夹杂物和内生夹杂物两大类。

其中，外来夹杂物是指在金属熔炼过程中和外界物质发生接触进而作用产生的夹杂物。

而内生夹杂物又可以分为两种情况，一种是在钢材熔炼过程中，钢液凝固前未及时浮出而留在钢中的脱氧反应产生的氧化物等产物；另一种则是由于在凝固和降温时溶解度的降低，钢液中溶解的杂质元素和其他元素结合并以化合物的形式从固液体、液相中析出最终留于钢锭之中[1]。
