SMC气缸选型

类别系列规格范围技术优势参考价格SMC具有优势的规格和扩展项参考价格系列规格范围可选项扩展系列市场价格ISO15552VDMA24562标准气缸CP96Ø32~125行程：25~2000启动压力低速度可达1m/s密封技术先进-33.1%长行程（1.5m至2m）SEØ32~125行程：25~1500-33.1%-50.2%ISO15552标准气缸C95Ø125~250行程：25~1900启动压力低-50.2%Ø250规格，SGSGCØ125~200行程：25~2000标准气缸MB1Ø32~125行程：25~1400启动压力低速度可达1m/s密封技术先进-67.9%Ø125规格，防回转型SUØ32~100行程：25~1800标准气缸MBØ32~125行程：25~1400启动压力低速度可达1m/s密封技术先进-27.7%Ø125缸径低摩擦型防回转型，带锁型SCØ32~100行程：25~2000双杆双作用型行程可调型三位置型端锁气缸MBBØ32~100行程：25~1400启动压力低速度可达1m/sSILØ40~200行程：25~2000端锁气缸MBBØ32~100行程：25~1400启动压力低速度可达1m/sSULSCLØ40~100行程：25~1800标准气缸MB1Ø32~125行程：25~1400启动压力低速度可达1m/s密封技术先进-67.9%防回转型JSIØ32~125行程：25~1800双杆双作用型行程可调型ISO6432不锈钢迷你气缸C85Ø8~25行程：10~300启动压力低速度可达1.5m/s-47.7%防回转型MIØ8~40行程：10~700-14.3%-37.8%不锈钢迷你气缸CM2Ø20~40行程：25~2000启动压力低速度可达1m/sMFØ20~40行程：10~700不锈钢迷你气缸CM2Ø20~40行程：25~2000启动压力低速度可达1m/sMAØ16~63行程：25~700铝合金制气缸CG1Ø20~100行程：25~1500启动压力低速度可达1m/s-51.1%Ø50~100缸径带端锁型低摩擦型、杆不回转型MALØ20~40行程：25~1500双杆双作用型行程可调型杆侧端锁无杆侧端锁单杆单作用双杆双作用型行程可调型-37.6%Ø32规格，双侧端锁型杆不回转型、气缓冲型 低摩擦型 带端锁型I型接头 Y型接头鱼眼接头浮动接头SMC产品总体扩展系列多、对应特注规格多、启动压力低、高速性能优AirTac产品扩展系列少，定制规格少AirTac产品SMC产品长行程（1.5m至2m）SIØ32~200行程：25~2000-39.5%PBØ4~16行程：5~300ISO15552标准气缸CP96C95Ø32~125Ø32~250行程：25~2000启动压力低速度可达1m/s密封技术先进针形气缸CJ1CJ2Ø2.5~4Ø6~16行程：5~20启动压力低Ø2.5规格薄型气缸CQ2Ø12~200行程：5~300启动压力低ACPØ12~100行程：5~400薄型气缸CQ2Ø12~200行程：5~300启动压力低ACQØ12~100行程：5~150薄型气缸CQ2Ø12~200行程：5~300启动压力低SDAØ12~100行程：5~150自由安装型气缸CUCUKØ6~32行程：5~50启动压力低-25.0%防回转型、气缓冲型、长行程型、低速型、MDMKØ6~32行程：5~80——双联气缸CXSØ6~32行程：10~100启动压力低速度可达0.7m/s-24.9%气缓冲型、带端锁型TNTRØ6~32行程：10~200————-14.5%-22.7%导杆气缸MG*Ø6~100行程：5~1300启动压力低-36.9%Ø80,Ø100规格、重载型、高精度型、气缓冲型等TCLTCMØ12~63行程：10~250——单杆单作用双杆双作用型行程可调型回转夹紧缸MKØ12~63行程：10、20、50启动压力低-18.5%Ø12,Ø16,Ø20缸径可选夹紧行程长ACKØ25~63行程：26~2990°型180°型双侧旁压（仅90°）阻挡缸RSHRS1HØ20~32Ø50~80行程：15~40启动压力低-17.3%阻挡方向、气口位置多样TWHØ20~80行程：15~40阻挡缸（安装高度可调）RSGØ40~50行程：20、25、30启动压力低-8.3%缓冲器更换TWGØ32~50行程：10~30阻挡缸（安装高度固定）RSQØ12~50行程：10~30启动压力低-34.5%Ø12,Ø16缸径可选缓冲器更换TWQØ20~50行程：10~30阻挡缸RSAØ50~80行程：30~40启动压力低-42.0%Ø63,Ø80缸径可选耐横向载荷能力强TWMØ50行程：30焊接夹紧缸CKG1Ø40~63行程：50~150启动压力低强磁场对应杆防护对应-45.7%气缓冲MCKØ40~80行程：50~150——-43.2%——双杆双作用型行程可调型Ø125~200规格、行程长端锁型杆不回转型单作用型带自锁型双联气缸滑动单元CX2CXWØ10~25行程：25~200防回转精度高耐扭矩能力强——STMØ10~25行程：10~300——。

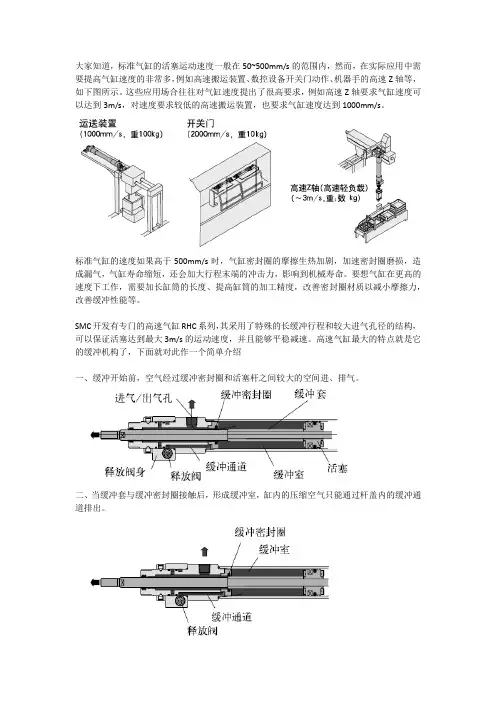

大家知道，标准气缸的活塞运动速度一般在50~500mm/s的范围内，然而，在实际应用中需要提高气缸速度的非常多，例如高速搬运装置、数控设备开关门动作、机器手的高速Z轴等，如下图所示。

这些应用场合往往对气缸速度提出了很高要求，例如高速Z轴要求气缸速度可以达到3m/s，对速度要求较低的高速搬运装置，也要求气缸速度达到1000mm/s。

标准气缸的速度如果高于500mm/s时，气缸密封圈的摩擦生热加剧，加速密封圈磨损，造成漏气，气缸寿命缩短，还会加大行程末端的冲击力，影响到机械寿命。

要想气缸在更高的速度下工作，需要加长缸筒的长度、提高缸筒的加工精度，改善密封圈材质以减小摩擦力，改善缓冲性能等。

SMC开发有专门的高速气缸RHC系列，其采用了特殊的长缓冲行程和较大进气孔径的结构，可以保证活塞达到最大3m/s的运动速度，并且能够平稳减速。

高速气缸最大的特点就是它的缓冲机构了，下面就对此作一个简单介绍
一、缓冲开始前，空气经过缓冲密封圈和活塞杆之间较大的空间进、排气。

二、当缓冲套与缓冲密封圈接触后，形成缓冲室，缸内的压缩空气只能通过杆盖内的缓冲通道排出。

三、空气通过杆盖内的释放阀（溢流阀），控制排气的快慢，以获得平稳的缓冲效果。

四、当换向阀换向后，活塞开始向相反方向运行，空气经过缓冲密封圈，像单向阀一样，开始把活塞推开。

以上过程循环往复运动。

※导线长度表示记号0.5m ……………无记号 （例）M9NW 1m …………… M （例）M9NWM 3m …………… L （例）M9NWL 5m …………… Z （例）M9NWZ 无…………… N （例）H7CN ※带"O"的无触点磁性开关按订货生产。

※除本表型号外，还可能安装的磁性开关参见P.16。

※导线前置插头的磁性开关参见《Best Pneumatics 》第二册P.1328、1392。

※D-A9□（V ）, M9□（V ）, M9□W （V ）,M9□A （V ）型磁性开关一同包装出厂（未组装）。

（但磁性开关安装件组装出厂。

）※※※防水性强型磁性开关，可以安装在上述产品上，但是不能由此保证上述产品的防水性。

在防水坏境下，推荐使用具有防水性的产品。

其中，关于ø20、ø25的防水性产品，请联系本公司型号表示方法N N 带磁性开关气缸行程（※※安装件和气缸一同包装出厂。

※安装件F, G, L, D 对应的气缸为Z ：基本型（无耳轴安装用螺孔）。

※杆端螺纹形状为内螺纹时，无连接件。

※杆端连接件和气缸一同包装出厂。

※单肘节接头中不包含销轴。

RoHS1气缸/标准型 ：单杆双作用ø20, ø25, ø32, ø40, ø50, ø63, ø80, ø100CG1 系列乐清市顺力气动有限公司ｈｔｔｐ：／／ｗｗｗ．ｓｌｑｄ．ｃｎ乐※对于ø80, ø100，没有基本型（无耳轴安装用螺孔）、杆侧耳轴型、无杆侧耳轴型。

对于ø20~ø63的脚座型、法兰型、耳环型，没有耳轴安装用内螺纹。

使用时，请不要超过允许动能。

详细情况请参考P.4。

缸径（mm ）动作方式给油使用流体耐压试验压力最高使用压力最低使用压力环境温度及使用流体温度使用活塞速度行程长度允差缓冲安装形式※单杆双作用不要（不给油）空气1.5MPa1.0MPa 0.05MPa 无磁性开关：−10℃~70℃（未冻结时）带磁性开关：−10℃~60℃~200st mm （ø20）~300st mm （ø25~ø100）垫缓冲0.28J 0.11J0.41J 0.18J0.66J 0.29J1.20J 0.52J2.00J 0.91J3.40J 1.54J5.90J 2.71J9.90J 4.54J ＋1.40＋1.40基本型、基本型（无耳轴安装用螺孔）、轴向脚座型、杆侧法兰型、无杆侧法兰型、杆侧耳轴型、无杆侧耳轴型、耳环型（通口位置作90°变更时使用）※ø80, ø100没有杆侧耳轴型和无杆侧耳轴型。

产品名称:SMC选型手册
SMCCORPORATION成立于1959年，总部设在日本东京都。

时至今日，SMC已成为世界级的气动元件研发、制造、销售商。

在日本本土更拥有庞大的市场网络，为客户提供产品及售后服务。

SMC 作为世界最著名的气动元件制造和销售的跨国公司，其销售网及生产基地遍布世界。

SMC产品以其品种齐全、可靠性高、经济耐用、能满足众多领域不同用户的需求而闻名于世。

在日本市场占有率已超过60%的SMC，通过分布于世界51个国家的海外子公司及分销商，将世界各国SMC产品的生产、销售连成一体，为用户提供直接、完善的服务。

产品名称:SMC气动选型手册
SMC气动元件是通过气体的压强或膨胀产生的力来做功的元件，即将压缩空气的弹性能量转换为动能的机件,如气缸、气动马达、蒸汽机等,气动元件是一种动力传动形式，亦为能量转换装置，利用气体压力来传递能量,气动装置结构简单、轻便、安装维护简单,介质为空气，较之液压介质来说不易燃烧，故使用安全。

工作介质是取之不尽的空气、空气本身不花钱。

排气处理简单，不污染环境，成本低,输出力以及工作速度的调节非常容易气缸的动作速度一般小于1M/S，比液压和电气方式的动作速度快,可靠性高，使用寿命长,电器元件的有效动作次数约为百万次，而一般电磁阀的寿命大于3000万次，某些质量好的阀超过2亿次,利用空气的压缩性，可贮存能量，实现集中供气,可短时间释放能量，以获得间歇运动中的高速响应。

可实现缓冲。

对冲击负载和过负载有较强的适应能力。

在一定条件下，可使气动装置有自保持能力。

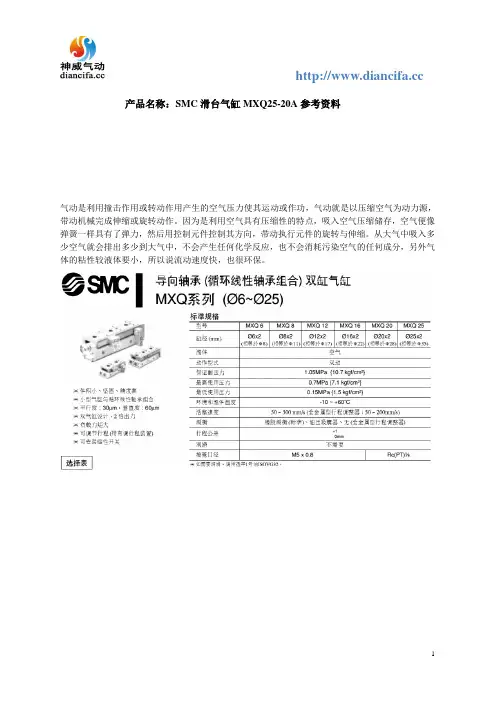

产品名称：SMC滑台气缸MXQ25-20A参考资料
气动是利用撞击作用或转动作用产生的空气压力使其运动或作功，气动就是以压缩空气为动力源，带动机械完成伸缩或旋转动作。

因为是利用空气具有压缩性的特点，吸入空气压缩储存，空气便像弹簧一样具有了弹力，然后用控制元件控制其方向，带动执行元件的旋转与伸缩。

从大气中吸入多少空气就会排出多少到大气中，不会产生任何化学反应，也不会消耗污染空气的任何成分，另外气体的粘性较液体要小，所以说流动速度快，也很环保。

SMC滑台气缸之MXS系列详解
SMC滑台气缸为SMC组合气缸中的一种，尤其在医学制药、食品卫生、工程机械等行业领域的自动化流程体系中，有着不可替代的作用，用量大而且性能绝佳，安全可靠性搞，并且返修率低，是广受赞誉的SMC气缸类型之一。

SMC滑台气缸之MXS系列为小型气动滑台，其动作方式为双作用，缸径分为6、8、12、16、20、25mm六种，行程范围从10-150mm 不等。

其显著特点是——最适合精密组装用的气动滑台，它是工作台与气缸紧凑的一体化设计的典范；具有高刚性和高精度，而且，由于采用十字滚柱导轨，可以实现无松动的平稳运动；MXS系列属于小型且轻量的气缸，由于采取双缸结构，使它得到了两倍的输出力，大大节省了材料。

SMC滑台气缸MXS系列的样图如下：
SMC滑台气缸MXS系列的型号表示方法如下图：
SMC滑台气缸MXS系列的工作台组合如下所示：
其他有关于SMC滑台气缸更多的信息，请登录SMC官方网站或者帝凯网站以获取更详细的产品介绍和参数。

详解准气缸选型及气缸安装尺寸标准气缸应用很广泛，常用的规格尺寸国内外有亚德客型SC,SI,SU,SE,费斯托型DNC ，SMC型MBB，CP96,CS1,国产有QGB，QGS，JB等等标准气缸的主要特点1. 气缸的缸径由小到大，直径从32mm到250mm不等，气缸行程从5MM到4M，我们可满足不同用户不同的需求进行定制，也有大缸径250MM以上，欢迎详细了解。

2. 气缸前后端盖都有带缓冲调节，使气缸活塞在两端运行工作中，冲击力强以免撞坏前后端。

3. 气缸固定安装方式有各式各样，其目的是为了解决设备自动化的应用需求，下面会有详细的介绍气缸如何选型（气缸型号的选定）呢？先要根据气缸使用的主要功能、场所、安装要求及实地操作形式选定种类：标准气缸、迷你气缸、超薄气缸、双轴气缸、无杆气缸等等；要实际符合机械自动化设备使用的气缸内缸（缸径）及距离（行程）。

缸径：指的是缸筒内壁的直径，主要决定因素为气缸的负载及气源供气压力。

可以根据负载及系统正常工作压力计算出所需气缸推（拉）力；注意：在选用气缸时，其工作载荷应其在60%-80%之间为佳，在使用同等的气压情况下，内径越大，气缸的推力也越大。

行程：指的是将超过工件移动距离的小标准行程作为行程确定的依据。

如：实际使用时要求气缸将某工件移动的大距离为97mm，则安标准行程系列，超过97mm选用标准行程为100mm，还有认为这种方式：活塞杆伸出去与缩回后之间的误差间距，大多数以为气缸本身的外露也算是行程，其实这是错误的，不能计算为行程。

在国内常用的标准气缸的功能大致是差不多，主要是解决机械设备自动化的安装方式及所需要距离，下面小编整理出有关气缸的选型代表的方式，带您了解下气缸的基本知识及工作原理。

标准气缸外形尺寸表及基本概述及安装方式及安装参数法兰板安装有头部法兰安装(FA)和尾部法兰安装(FB)，需要确认活塞杆的距离和法兰板BD,BF的安装尺寸，而尾部法兰安装(FB)，同理只要保证法兰到气缸顶端的距离。

※导线长度表示记号0.5m ……………无记号 （例）M9NW 1m …………… M （例）M9NWM 3m …………… L （例）M9NWL 5m …………… Z （例）M9NWZ 无…………… N （例）H7CN ※带"O"的无触点磁性开关按订货生产。

※除本表型号外，还可能安装的磁性开关参见P.16。

※导线前置插头的磁性开关参见《Best Pneumatics 》第二册P.1328、1392。

※D-A9□（V ）, M9□（V ）, M9□W （V ）,M9□A （V ）型磁性开关一同包装出厂（未组装）。

（但磁性开关安装件组装出厂。

）※※※防水性强型磁性开关，可以安装在上述产品上，但是不能由此保证上述产品的防水性。

在防水坏境下，推荐使用具有防水性的产品。

其中，关于ø20、ø25的防水性产品，请联系本公司型号表示方法N N 带磁性开关气缸行程（※※安装件和气缸一同包装出厂。

※安装件F, G, L, D 对应的气缸为Z ：基本型（无耳轴安装用螺孔）。

※杆端螺纹形状为内螺纹时，无连接件。

※杆端连接件和气缸一同包装出厂。

※单肘节接头中不包含销轴。

RoHS1气缸/标准型 ：单杆双作用ø20, ø25, ø32, ø40, ø50, ø63, ø80, ø100CG1 系列乐清市顺力气动有限公司ｈｔｔｐ：／／ｗｗｗ．ｓｌｑｄ．ｃｎ乐※对于ø80, ø100，没有基本型（无耳轴安装用螺孔）、杆侧耳轴型、无杆侧耳轴型。

对于ø20~ø63的脚座型、法兰型、耳环型，没有耳轴安装用内螺纹。

使用时，请不要超过允许动能。

详细情况请参考P.4。

缸径（mm ）动作方式给油使用流体耐压试验压力最高使用压力最低使用压力环境温度及使用流体温度使用活塞速度行程长度允差缓冲安装形式※单杆双作用不要（不给油）空气1.5MPa1.0MPa 0.05MPa 无磁性开关：−10℃~70℃（未冻结时）带磁性开关：−10℃~60℃~200st mm （ø20）~300st mm （ø25~ø100）垫缓冲0.28J 0.11J0.41J 0.18J0.66J 0.29J1.20J 0.52J2.00J 0.91J3.40J 1.54J5.90J 2.71J9.90J 4.54J ＋1.40＋1.40基本型、基本型（无耳轴安装用螺孔）、轴向脚座型、杆侧法兰型、无杆侧法兰型、杆侧耳轴型、无杆侧耳轴型、耳环型（通口位置作90°变更时使用）※ø80, ø100没有杆侧耳轴型和无杆侧耳轴型。

产品名称：SMC滑台气缸MXQ20-40BS参考资料
气动是利用撞击作用或转动作用产生的空气压力使其运动或作功，气动就是以压缩空气为动力源，带动机械完成伸缩或旋转动作。

因为是利用空气具有压缩性的特点，吸入空气压缩储存，空气便像弹簧一样具有了弹力，然后用控制元件控制其方向，带动执行元件的旋转与伸缩。

从大气中吸入多少空气就会排出多少到大气中，不会产生任何化学反应，也不会消耗污染空气的任何成分，另外气体的粘性较液体要小，所以说流动速度快，也很环保。
