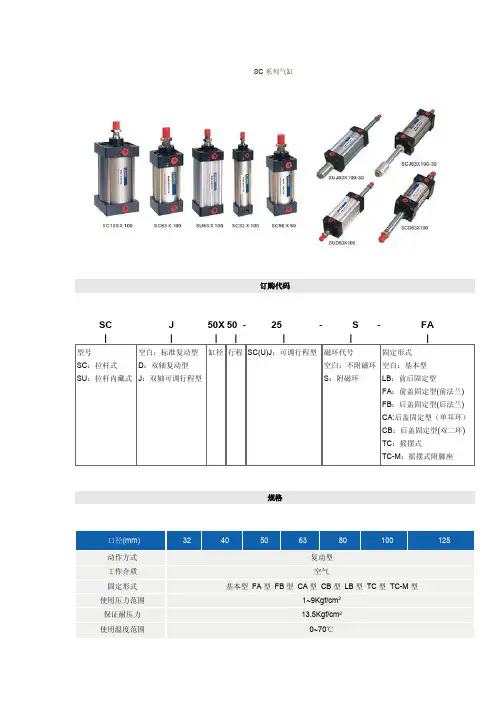

SC系列气缸选型样本

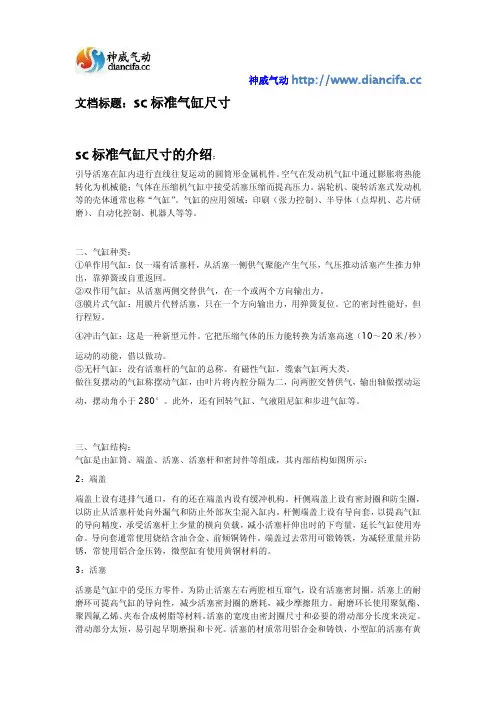

神威气动 文档标题：sc标准气缸尺寸sc标准气缸尺寸的介绍：引导活塞在缸内进行直线往复运动的圆筒形金属机件。

空气在发动机气缸中通过膨胀将热能转化为机械能；气体在压缩机气缸中接受活塞压缩而提高压力。

涡轮机、旋转活塞式发动机等的壳体通常也称“气缸”。

气缸的应用领域：印刷（张力控制）、半导体（点焊机、芯片研磨）、自动化控制、机器人等等。

二、气缸种类：①单作用气缸：仅一端有活塞杆，从活塞一侧供气聚能产生气压，气压推动活塞产生推力伸出，靠弹簧或自重返回。

②双作用气缸：从活塞两侧交替供气，在一个或两个方向输出力。

③膜片式气缸：用膜片代替活塞，只在一个方向输出力，用弹簧复位。

它的密封性能好，但行程短。

④冲击气缸：这是一种新型元件。

它把压缩气体的压力能转换为活塞高速（10～20米/秒）运动的动能，借以做功。

⑤无杆气缸：没有活塞杆的气缸的总称。

有磁性气缸，缆索气缸两大类。

做往复摆动的气缸称摆动气缸，由叶片将内腔分隔为二，向两腔交替供气，输出轴做摆动运动，摆动角小于280°。

此外，还有回转气缸、气液阻尼缸和步进气缸等。

三、气缸结构：气缸是由缸筒、端盖、活塞、活塞杆和密封件等组成，其内部结构如图所示：2：端盖端盖上设有进排气通口，有的还在端盖内设有缓冲机构。

杆侧端盖上设有密封圈和防尘圈，以防止从活塞杆处向外漏气和防止外部灰尘混入缸内。

杆侧端盖上设有导向套，以提高气缸的导向精度，承受活塞杆上少量的横向负载，减小活塞杆伸出时的下弯量，延长气缸使用寿命。

导向套通常使用烧结含油合金、前倾铜铸件。

端盖过去常用可锻铸铁，为减轻重量并防锈，常使用铝合金压铸，微型缸有使用黄铜材料的。

3：活塞活塞是气缸中的受压力零件。

为防止活塞左右两腔相互窜气，设有活塞密封圈。

活塞上的耐磨环可提高气缸的导向性，减少活塞密封圈的磨耗，减少摩擦阻力。

耐磨环长使用聚氨酯、聚四氟乙烯、夹布合成树脂等材料。

活塞的宽度由密封圈尺寸和必要的滑动部分长度来决定。

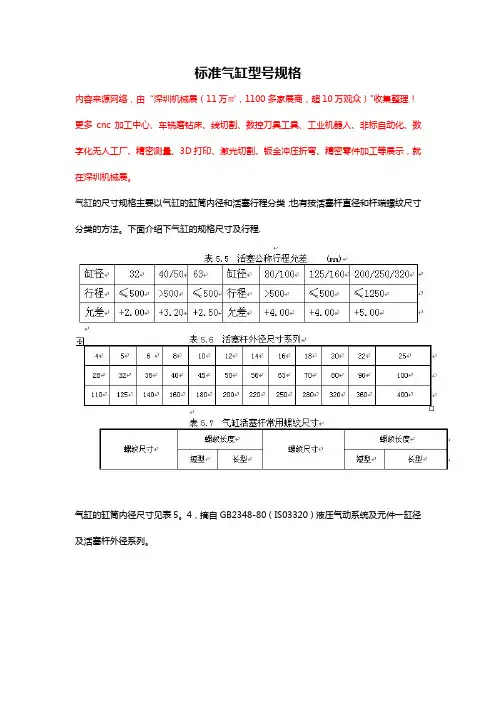

标准气缸型号规格内容来源网络，由“深圳机械展（11万㎡，1100多家展商，超10万观众）"收集整理！更多cnc加工中心、车铣磨钻床、线切割、数控刀具工具、工业机器人、非标自动化、数字化无人工厂、精密测量、3D打印、激光切割、钣金冲压折弯、精密零件加工等展示，就在深圳机械展。

气缸的尺寸规格主要以气缸的缸筒内径和活塞行程分类；也有按活塞杆直径和杆端螺纹尺寸分类的方法。

下面介绍下气缸的规格尺寸及行程.气缸的缸筒内径尺寸见表5。

4，摘自GB2348-80（IS03320）液压气动系统及元件一缸径及活塞杆外径系列。

气缸可按缸径进行如下分类：1) Φ2。

5~Φ6mm的为微型气缸；2) Φ8～Φ25mm的为小型气缸；3）Φ32~Φ320mm的为中型气缸；4) 大于Φ320mm的为大型气缸.气缸活塞行程系列按照优先次序分成三个等级顺序选用，如表5。

4所示. 国际标准IS06430、6431中推荐活塞公称行程允差见表5。

5。

当行程〉1250mm时，其公称行程允差由供需双方确定。

活塞杆外径尺寸系列如表5。

6所示。

气缸活塞杆常用螺纹尺寸如表5.7所示。

气缸推力计算公式来源：通明除尘设备，专业除尘器除尘配件制造商发布时间：2012—2-18 9:50:10气缸-工作原理根据工作所需力的大小来确定活塞杆上的推力和拉力。

由此来选择气缸时应使气缸的输出力稍有余量。

若缸径选小了，输出力不够，气缸不能正常工作；但缸径过大，不仅使设备笨重、成本高，同时耗气量增大，造成能源浪费。

在夹具设计时，应尽量采用增力机构，以减少气缸的尺寸。

气缸下面是气缸理论出力的计算公式:F：气缸理论输出力（kgf)F′：效率为85％时的输出力（kgf)－－（F′＝F×85％)D：气缸缸径(mm）P：工作压力（kgf／cm2）例：直径340mm的气缸，工作压力为3kgf／cm2时，其理论输出力为多少？芽输出力是多少？将P、D连接，找出F、F′上的点，得:F＝2800kgf;F′＝2300kgf在工程设计时选择气缸缸径，可根据其使用压力和理论推力或拉力的大小，从经验表1－1中查出。

气缸的选型根据气缸推力拉力的大小要求，选定气缸使用压力参数以及缸径尺寸气缸推力计算公式：气缸推力F1=πD2P气缸拉力计算公式F2=π（D2-d2）P公式式中：D-气缸活塞直径（cm）d-气缸活塞杆直径（cm）P-气缸的工作压力（kgf/cm2）F1，F2-气缸的理论推拉力（kgf）上述出力计算适用于气缸速度50~500mm/s的范围内气缸以上下垂直形式安装使用，向上的推力约为理论计算推力的50%气缸横向水平使用时，考虑惯性因素，实际出力与理论出力基本相等为了避免用户选用时的有关计算，下附双作用气缸输出力换算表，用户可根据负载、工作压力、动作方向从表格中选择合适的缸径尺寸双作用气缸输出力表单位Kgf缸径mm 气缸的理论输出力（推力）单位：KG/公斤使用空气压力MPa10 16 20 25 32 4050117137157 63125156187218250 80100151201251300352402 100157236314393471550628 125245368491615736859982 1604026038041005120614071608 18050876310181272152717812036 20062894212571571188521992514 250981147319632454294534363926 3201608241232164021482556296432 40025313796502662837539879610052选定气缸的行程：确定工作的移动距离，考虑工况可选择满行程或预留行程。

当行程超过推荐的最长行程时，要考虑活塞杆的刚度，可以选择支撑导向或选择特殊气缸。

选定气缸缓冲方式：根据需要选择缓冲形式，无缓冲气缸，固定缓冲气缸，可调缓冲气缸选择润滑方式：有给油润滑气缸，无给油润滑气缸选择气缸系列：根据以上条件，按需选择适当系列的气缸选择气缸的安装形式：根据不同的用途和安装需要，选用适当的安装形式气缸附件的选择：前（后）法兰，脚架，单（双）悬耳，中间铰轴式，铰轴支座式。

气缸缸径选型计算表0.5Mpa =0.5N/mm~2=0.05102KGf/mm~2气缸的实际负载是由实际工况所决定的，若确定了气缸负载率q，则由定义就能确定气缸的理论输出力，从而可以计算气缸的缸径。

对于阻性负载，如气缸用作气动夹具，负载不产生惯性力，一般选取负载率β为0.8；对于惯性负载，如气缸用来推送工件，负载将产生惯性力，负载率β的取值如下β＜0.65 当气缸低速运动，v ＜100 mm/s 时；β＜0.5 当气缸中速运动，v ＝100～500 mm/s 时；β＜0.35 当气缸高速运动，v ＞500 mm/s 时。

线性导轨摩擦系数μ=0.004气缸耗气量计算气缸活塞的面积A=πD^2/4 （mm^2)1L=0.001 M^3气缸动作耗气量Q F =6V MAX A10^-5压缩状态下的流量Q F (L/Min)气缸的运动速度V MAX (mm/s)气缸的活塞面积A(mm^2)标准状态下的流量Q=Q F (P+P 0)/P 0 (L/Min)使用气压P(Mpa)标准大气压P 0(Mpa)0.1013气缸缸径D(mm)气缸的最大耗气量Q MAX =6(P+P 0)V MAX *10^5/P 0 L/Min 气缸平均耗气量Qca约=0.0000157(D^2L+d^2I d )N(P+1.013) L/Min 气缸行程L(mm)电磁阀与气缸间的配管内径D(mm）电磁阀与气缸间的配管长度I d (mm）气缸的工作频率（周/Min）（往复为1周）空压机输出流量Q C =K 1K 2K 3Q m^3/min 气动系统的最大耗气量Q m^3/min 漏损系数K 1=1.15-1.5（考虑元件漏气）备用系数K 2=1.3-1.6（考虑可能加设备）利用系数K3=0.5-1（考虑多台不同时用）冷冻式干燥机的额定处理流量Q C =K 1K 2K 3Q m^3/min 进气修正系数K 1温度修正系数K 2环境温度修正系数K 3停机保压要求计算：气罐的容量V>=P 0*Q*T/(P1-P2) M^3突然停气势气罐内的初始绝对压力P1 (Mpa)气动系统的允许工作最低绝对压力P2 (Mpa) 停电后气罐维持供气时间T （min）气缸的计算%100?tF F气缸的理论输出力气缸的实际负载＝β系统压力波动要求的计算：气罐的容量V>=(V0-Q V t)P0/(P1-P2) M^3气动系统在工作时间t内消耗的自由空气体积V0 M^3空压机或外部管网供给的自由空气流量 m^3/min气动设备和装置的工作周期t min管径D^2=4Q/Vπ*10^6 MM压缩空气的体积流量Q(m^3/S)压缩空气在管道中的流动速度V m/s一般主管路限制在8-10m/s，支管限制在10-15m/s1963.495375。

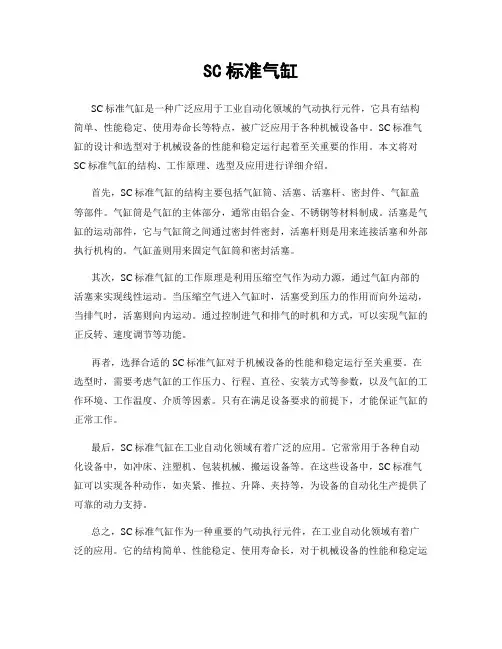

SC标准气缸SC标准气缸是一种广泛应用于工业自动化领域的气动执行元件，它具有结构简单、性能稳定、使用寿命长等特点，被广泛应用于各种机械设备中。

SC标准气缸的设计和选型对于机械设备的性能和稳定运行起着至关重要的作用。

本文将对SC标准气缸的结构、工作原理、选型及应用进行详细介绍。

首先，SC标准气缸的结构主要包括气缸筒、活塞、活塞杆、密封件、气缸盖等部件。

气缸筒是气缸的主体部分，通常由铝合金、不锈钢等材料制成。

活塞是气缸的运动部件，它与气缸筒之间通过密封件密封，活塞杆则是用来连接活塞和外部执行机构的。

气缸盖则用来固定气缸筒和密封活塞。

其次，SC标准气缸的工作原理是利用压缩空气作为动力源，通过气缸内部的活塞来实现线性运动。

当压缩空气进入气缸时，活塞受到压力的作用而向外运动，当排气时，活塞则向内运动。

通过控制进气和排气的时机和方式，可以实现气缸的正反转、速度调节等功能。

再者，选择合适的SC标准气缸对于机械设备的性能和稳定运行至关重要。

在选型时，需要考虑气缸的工作压力、行程、直径、安装方式等参数，以及气缸的工作环境、工作温度、介质等因素。

只有在满足设备要求的前提下，才能保证气缸的正常工作。

最后，SC标准气缸在工业自动化领域有着广泛的应用。

它常常用于各种自动化设备中，如冲床、注塑机、包装机械、搬运设备等。

在这些设备中，SC标准气缸可以实现各种动作，如夹紧、推拉、升降、夹持等，为设备的自动化生产提供了可靠的动力支持。

总之，SC标准气缸作为一种重要的气动执行元件，在工业自动化领域有着广泛的应用。

它的结构简单、性能稳定、使用寿命长，对于机械设备的性能和稳定运行起着至关重要的作用。

因此，在实际应用中，需要充分考虑气缸的选型和设计，以确保设备的正常运行和生产效率的提高。

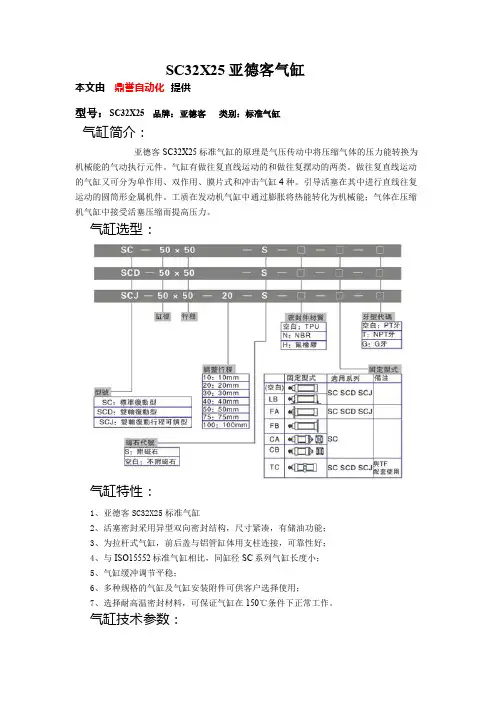

SC32X25亚德客气缸本文由鼎誉自动化提供型号：SC32X25 品牌：亚德客类别：标准气缸气缸简介：亚德客SC32X25标准气缸的原理是气压传动中将压缩气体的压力能转换为机械能的气动执行元件。

气缸有做往复直线运动的和做往复摆动的两类。

做往复直线运动的气缸又可分为单作用、双作用、膜片式和冲击气缸4种。

引导活塞在其中进行直线往复运动的圆筒形金属机件。

工质在发动机气缸中通过膨胀将热能转化为机械能；气体在压缩机气缸中接受活塞压缩而提高压力。

气缸选型：气缸特性：1、亚德客SC32X25标准气缸2、活塞密封采用异型双向密封结构，尺寸紧凑，有储油功能；3、为拉杆式气缸，前后盖与铝管缸体用支柱连接，可靠性好；4、与ISO15552标准气缸相比，同缸径SC系列气缸长度小；5、气缸缓冲调节平稳；6、多种规格的气缸及气缸安装附件可供客户选择使用；7、选择耐高温密封材料，可保证气缸在150℃条件下正常工作。

气缸技术参数：气缸安装与使用：1、工作中負載有變化時,應選用輸出力充裕的氣缸;2、在高溫或者腐蝕性條件下,應選用相應的耐高溫或耐腐蝕性氣缸;3、在濕度大,粉塵多,或者有水滴、油塵、焊渣的場合,氣缸應採取必要的防護措施;4、氣缸接入管道前,必須清除管道內髒物,防止雜物進入氣缸內;5、氣缸使用介質應經過40um以上濾芯過濾後方可使用;6、在低溫環境下,應採取抗凍措施,防止系統中的水分凍結;7、氣缸使用前應經空載試運轉,運轉前將緩衝調至最小,逐步放鬆,以免產生過大衝擊而損傷氣缸;8、氣缸在工作過程中應盡可能避免受側向載荷,以維持氣缸的正常工作和延長使用壽命;9、氣缸拆下長時間不使用,要注意表面防銹,進排氣口應加防塵堵塞帽。

气缸功能符号：。

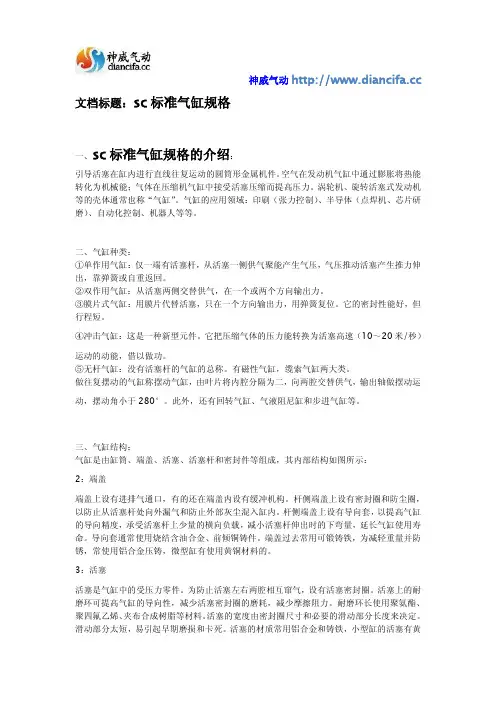

神威气动 文档标题：sc标准气缸规格一、sc标准气缸规格的介绍：引导活塞在缸内进行直线往复运动的圆筒形金属机件。

空气在发动机气缸中通过膨胀将热能转化为机械能；气体在压缩机气缸中接受活塞压缩而提高压力。

涡轮机、旋转活塞式发动机等的壳体通常也称“气缸”。

气缸的应用领域：印刷（张力控制）、半导体（点焊机、芯片研磨）、自动化控制、机器人等等。

二、气缸种类：①单作用气缸：仅一端有活塞杆，从活塞一侧供气聚能产生气压，气压推动活塞产生推力伸出，靠弹簧或自重返回。

②双作用气缸：从活塞两侧交替供气，在一个或两个方向输出力。

③膜片式气缸：用膜片代替活塞，只在一个方向输出力，用弹簧复位。

它的密封性能好，但行程短。

④冲击气缸：这是一种新型元件。

它把压缩气体的压力能转换为活塞高速（10～20米/秒）运动的动能，借以做功。

⑤无杆气缸：没有活塞杆的气缸的总称。

有磁性气缸，缆索气缸两大类。

做往复摆动的气缸称摆动气缸，由叶片将内腔分隔为二，向两腔交替供气，输出轴做摆动运动，摆动角小于280°。

此外，还有回转气缸、气液阻尼缸和步进气缸等。

三、气缸结构：气缸是由缸筒、端盖、活塞、活塞杆和密封件等组成，其内部结构如图所示：2：端盖端盖上设有进排气通口，有的还在端盖内设有缓冲机构。

杆侧端盖上设有密封圈和防尘圈，以防止从活塞杆处向外漏气和防止外部灰尘混入缸内。

杆侧端盖上设有导向套，以提高气缸的导向精度，承受活塞杆上少量的横向负载，减小活塞杆伸出时的下弯量，延长气缸使用寿命。

导向套通常使用烧结含油合金、前倾铜铸件。

端盖过去常用可锻铸铁，为减轻重量并防锈，常使用铝合金压铸，微型缸有使用黄铜材料的。

3：活塞活塞是气缸中的受压力零件。

为防止活塞左右两腔相互窜气，设有活塞密封圈。

活塞上的耐磨环可提高气缸的导向性，减少活塞密封圈的磨耗，减少摩擦阻力。

耐磨环长使用聚氨酯、聚四氟乙烯、夹布合成树脂等材料。

活塞的宽度由密封圈尺寸和必要的滑动部分长度来决定。
