长沙宏力水泵厂DG46-50×12型卧式锅炉给水泵

ZDM46-50*5自平衡多级泵概述：ZDM46-50*5自平衡多级泵供输送固体颗粒不大于2%(粒度小于1mm)，介质固体浓度小于5%wt。

温度≤105℃的清水或物理化学性质类似于清水的其它液体之用液体之用。

也可通过改变泵的材质（或泵过流部件的材质）、密封形式和增加冷却系统用于输送温度≤210℃热水、油类、腐蚀性或含磨料的介质等。

ZDM46-50*5自平衡多级泵优势：ZDM46-50*5自平衡多级泵是为满足用户需要，加速高压多级泵技术发展，采用国外同类产品的先进技术结合本公司多年设计经验，使用国家推荐的高效节能产品的水力模型，依据API610标准研究开发的高效高压多级离心泵产品；在行业内居于技术领先地位。

具有高效区宽、性能范围广、汽蚀性能好、运转安全和平稳、噪音低、易损件少，安装维修方便等优点。

可靠性大大提高，无故障运行时间是普通泵的3倍以上，用户维修成本大大降低，从而降低泵的寿命周期成本。

高压自平衡节段式离心泵将传统多级离心泵的结构形式进行了创新，取消了多级离心泵的轴向力平衡机构，是采用平衡盘或平衡鼓结构的D、DG型多级离心泵最好的替代品。

自平衡多级泵参数：流量Q：46m3/h；扬程H：250mZDM46-50*5自平衡多级泵结构形式：ZDM46-50*5自平衡多级泵的吸入口可以垂直向上或水平、排出口垂直向上布置。

主要有：进水段、中段、出水段、次级进水段、正导叶、反导叶、正叶轮、反叶轮、轴、节流、减压装置、挡套、轴承体、过渡管等零件组成；中段由高强度的穿杠螺栓和进出水段联接，泵的进水段、中段、出水段之间的密封面均采用二硫化钼润滑脂金属面硬密封；转子由装在轴上的正叶轮、节流减压装置、反叶轮、轴套、轴承挡套等零件组成；轴承采用“固-游式”干油润滑结构，驱动端采用圆柱滚子轴承，末端采用角接触球轴承；泵的工作室由进水段、中段、出水段、次级进水段、正导叶、反导叶、过渡管等组成；转子部分与固定部分之间装有密封环、导叶套等进行密封，当密封环和导叶套的磨损程度已影响泵的工作性能时应及时予以更换；泵可以在不拆卸进、出口管路的情况下更换轴承、密封。

D46-50*7多级泵清水泵,长沙宏力水泵厂,小型离心泵D46-50*7多级泵清水泵概述：
D46-50*7多级泵清水泵适应于矿山、工厂及城市给排水，用来输送不含固体颗粒的清水或物理、化学性质类似于清水的液体，被输送的介质温度为0℃～80℃，允许进口压力0.6MPa。

D46-50*7多级泵清水泵参数范围：
流量Q46m3/h
扬程H350m
D46-50*7多级泵清水泵型号说明：
D46-50*7
“D”－离心式多级水泵
“46”－表示泵的流量（m3/h）。

“50”－表示泵的单级扬程（m）。

“7”－表示级数。

D46-50*7多级泵清水泵结构型式：
D46-50*7多级泵清水泵吸入口方向为水平吐出口方向垂直向上。

轴向力由平衡盘来平衡。

轴封一般采用填料密封，根据用户需要也可采用机械密封。

D46-50*7多级泵清水泵旋转方向：
D46-50*7多级泵清水泵从电机端向泵看为顺时针方向旋转。

D46-50*7多级泵清水泵主要零件材质：
多级离心泵的过流部件材质均为铸铁，轴的材质为45号钢。

D46-50*7多级泵清水泵成套范围：
附件和备件。

DY46-50×8多级离心泵,长沙宏力水泵厂,离心式水泵DY46-50×8多级离心泵概述：
DY46-50×8多级离心泵适应于矿山、工厂及城市给排水，用来输送不含固体颗粒的清水或物理、化学性质类似于清水的液体，被输送的介质温度为0℃～80℃，允许进口压力0.6MPa。

DY46-50×8多级离心泵参数范围：
流量Q 46m3/h
扬程H 400m
DY46-50×8多级离心泵型号说明：
DY46-50×8
“DY”－离心式多级水泵
“46”－表示泵的流量（m3/h）。

“50”－表示泵的单级扬程（m）。

“8”－表示级数。

DY46-50×8多级离心泵结构型式：
DY46-50×8多级离心泵吸入口方向为水平吐出口方向垂直向上。

轴向力由平衡盘来平衡。

轴封一般采用填料密封，根据用户需要也可采用机械密封。

DY46-50×8多级离心泵旋转方向：
DY46-50×8多级离心泵从电机端向泵看为顺时针方向旋转。

DY46-50×8多级离心泵主要零件材质：
多级离心泵的过流部件材质均为铸铁，轴的材质为45号钢。

DY46-50×8多级离心泵成套范围：
多级离心泵于电机、底座配套供应，可配功用底座或本身底座，厂方还提供
附件和备件。

D12-50×5卧式多级离心泵概述：D12-50×5卧式多级离心泵供输送清水及物理化学性质类似于水的液体之用。

该泵扬程为H：250米，流量Q：12m3/h。

液体的最高温度不得超过80℃，广泛应用于矿山排水、工厂及城市给水之用。

使用温度T：80℃+80℃。

D12-50×5卧式多级离心泵产品结构说明D12-50×5卧式多级离心泵为多级分段式，其吸入口位于进水段上，成水平方向，吐出口在水段上垂直向上，其扬程可根据使用需要而增减水泵级数。

多级离心泵装配良好与否，对性能影响关系很大，尤其是各个叶轮的口出与导翼的进出中心，其中稍有偏差即将使水泵的流量减少，扬程降低效率差，故在检修装配时务必注意。

D12-50×5卧式多级离心泵主要零件有:进水段、中段、出水段、叶轮、导翼挡板、出水段导翼、轴、密封环、平衡环、轴套、尾盖及轴承体。

进水段、中段、导叶挡板、出水段导翼、出水段及尾盖均为铸铁制成，共同形成泵的工作室。

叶轮为优质铸铁制成，内有叶片，液体沿轴向单侧进入，由于叶轮前后受压不等，必然存在轴向力，此轴向力由平衡盘来承担，叶轮制造时经静平衡试验。

轴为优质炭素钢制成，中间装有叶轮，用键、轴套及轴套螺母固定在轴上。

轴的一端装联轴器部件，与电机直接连接。

密封环为铸铁制成，防止水泵高压水漏回进水部分，分别固定在进水段与中段之上，为易损件，磨损后可用备件更换。

平衡环为铸铁制成，固定在出水段上，它与平衡共同组成平衡装置。

平衡盘为耐磨铸铁制成，装在轴上，位于出水段与尾盖之间，平衡轴向力。

轴套为铸铁制成，位于填料室处，作固定叶轮和保护泵轴入用，为易损件，磨损后可用备件更换。

轴承是单列向心球轴承，采用钙基润滑脂润滑。

填料起密封作用，防止空气进入和大量液体漏出，填料密封由进水段和尾盖上的填料室，填料压盖，填料环及填料等组成，少量高压水流入填料室中起水封作用。

填料的松紧程度必须适当，不可太紧亦不可太松，以液体能一滴一滴的渗出为准。

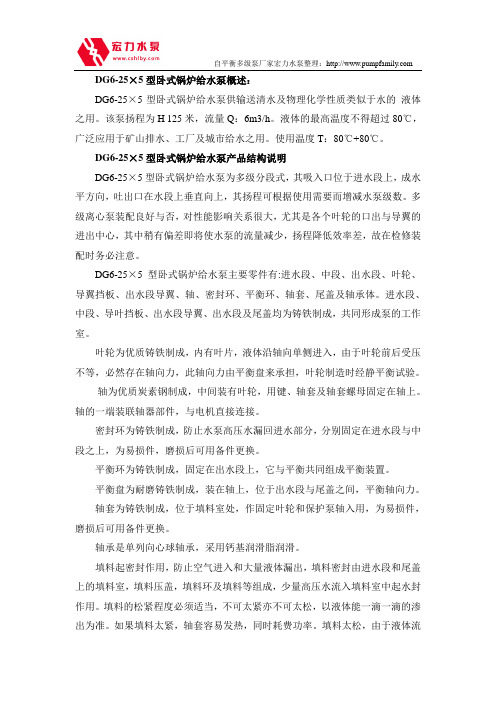

DG6-25×5型卧式锅炉给水泵概述：DG6-25×5型卧式锅炉给水泵供输送清水及物理化学性质类似于水的液体之用。

该泵扬程为H 125米，流量Q：6m3/h。

液体的最高温度不得超过80℃，广泛应用于矿山排水、工厂及城市给水之用。

使用温度T：80℃+80℃。

DG6-25×5型卧式锅炉给水泵产品结构说明DG6-25×5型卧式锅炉给水泵为多级分段式，其吸入口位于进水段上，成水平方向，吐出口在水段上垂直向上，其扬程可根据使用需要而增减水泵级数。

多级离心泵装配良好与否，对性能影响关系很大，尤其是各个叶轮的口出与导翼的进出中心，其中稍有偏差即将使水泵的流量减少，扬程降低效率差，故在检修装配时务必注意。

DG6-25×5型卧式锅炉给水泵主要零件有:进水段、中段、出水段、叶轮、导翼挡板、出水段导翼、轴、密封环、平衡环、轴套、尾盖及轴承体。

进水段、中段、导叶挡板、出水段导翼、出水段及尾盖均为铸铁制成，共同形成泵的工作室。

叶轮为优质铸铁制成，内有叶片，液体沿轴向单侧进入，由于叶轮前后受压不等，必然存在轴向力，此轴向力由平衡盘来承担，叶轮制造时经静平衡试验。

轴为优质炭素钢制成，中间装有叶轮，用键、轴套及轴套螺母固定在轴上。

轴的一端装联轴器部件，与电机直接连接。

密封环为铸铁制成，防止水泵高压水漏回进水部分，分别固定在进水段与中段之上，为易损件，磨损后可用备件更换。

平衡环为铸铁制成，固定在出水段上，它与平衡共同组成平衡装置。

平衡盘为耐磨铸铁制成，装在轴上，位于出水段与尾盖之间，平衡轴向力。

轴套为铸铁制成，位于填料室处，作固定叶轮和保护泵轴入用，为易损件，磨损后可用备件更换。

轴承是单列向心球轴承，采用钙基润滑脂润滑。

填料起密封作用，防止空气进入和大量液体漏出，填料密封由进水段和尾盖上的填料室，填料压盖，填料环及填料等组成，少量高压水流入填料室中起水封作用。

填料的松紧程度必须适当，不可太紧亦不可太松，以液体能一滴一滴的渗出为准。

DG12-50X6型锅炉给水离心泵概述：DG12-50型锅炉给水泵具有效率高、性能范围广、运行安全平稳、噪音低、寿命长、安装维修方便等特点。

供输送清水或物理化学性质类似于水的其它液体。

也可以通过改变泵过流部件材质、密封形式和增加冷却系统用于输送热水、油类、腐蚀性或含磨粒的介质。

产品执行JB/T1051-93《多级清水离心泵型式与基本参数》标准。

DG12-50X6型锅炉给水离心泵参数范围：流量Q12.5m3/s扬程H300mDG12-50X6型锅炉给水离心泵型号说明：例：DG12－50×6DG－单吸、多级锅炉给水泵12－流量(m3/h)50－泵单级扬程（m）6－泵级数DG12-50X6型锅炉给水离心泵旋转方向：从电机端向泵看为顺时针方向旋转。

DG12-50X6型锅炉给水离心泵过流部件材质：泵的过流部件材质均为铸铁，轴的材质为45号钢。

DG12-50X6型锅炉给水离心泵结构特点：本型泵是单壳体、单吸、多级臣式节段式离心泵结构，泵的进口垂直，出口垂直向上具体结构如下：1、定子部分主要由前段、中段、导叶、后段、轴承架和平衡室盖等零件用穿杠和螺母联成一体、前段、后段两侧膀用螺栓和螺母固定在泵座上2、转子部件主要由叶轮、叶轮挡套、平衡挡套、平衡盘及轴套零件用小圆螺母把紧，固定在轴上采用平键防转。

整个转子支承在两端的轴承上。

转子用弹性柱销联轴器与电动机直接联接。

为了补偿膨胀在后一级和平衡挡套之间装了齿形垫，泵检修时应更换此件。

3、平衡机构本泵采用能完全且自动平衡轴向力的平衡盘水力平衡装置，该装置由平衡板、平衡盘、平衡套和平衡挡套四个零件组成。

ZDG46-80×6离心式清水泵,长沙宏力水泵厂,卧式离心水泵ZDG46-80×6离心式清水泵概述：
多级离心泵适应于矿山、工厂及城市给排水，用来输送不含固体颗粒的清水或物理、化学性质类似于清水的液体，被输送的介质温度为0℃～80℃，允许进口压力0.6MPa。

ZDG46-80×6离心式清水泵参数范围：
流量Q 46m3/h
扬程H 480m
ZDG46-80×6离心式清水泵型号说明：
ZDG46-80×6
“ZDG”－多级离心泵。

“46”－表示泵的流量（m3/h）。

“80”－表示泵的单级扬程（m）。

“6”－表示级数。

ZDG46-80×6离心式清水泵结构型式：
多级离心泵为卧式安装。

除ZDG16-60型泵的吸入口方向垂直向上外，其余泵的吸入口方向为水平。

所有ZDG型泵的吐出口方向垂直向上。

轴向力由平衡盘来平衡。

轴封一般采用填料密封，根据用户需要也可采用机械密封。

ZDG46-80×6离心式清水泵旋转方向：
多级离心泵从电机端向泵看为顺时针方向旋转。

ZDG46-80×6离心式清水泵主要零件材质：
多级离心泵的过流部件材质均为铸铁，轴的材质为45号钢。

DG12-50X4型锅炉高压给水泵概述：DG12-50型锅炉给水泵具有效率高、性能范围广、运行安全平稳、噪音低、寿命长、安装维修方便等特点。

供输送清水或物理化学性质类似于水的其它液体。

也可以通过改变泵过流部件材质、密封形式和增加冷却系统用于输送热水、油类、腐蚀性或含磨粒的介质。

产品执行JB/T1051-93《多级清水离心泵型式与基本参数》标准。

DG12-50X4型锅炉高压给水泵参数范围：流量Q12.5m3/s扬程H200mDG12-50X4型锅炉高压给水泵型号说明：例：DG12－50×4DG－单吸、多级锅炉给水泵12－流量(m3/h)50－泵单级扬程（m）4－泵级数DG12-50X4型锅炉高压给水泵旋转方向：从电机端向泵看为顺时针方向旋转。

DG12-50X4型锅炉高压给水泵过流部件材质：泵的过流部件材质均为铸铁，轴的材质为45号钢。

DG12-50X4型锅炉高压给水泵结构特点：本型泵是单壳体、单吸、多级臣式节段式离心泵结构，泵的进口垂直，出口垂直向上具体结构如下：1、定子部分主要由前段、中段、导叶、后段、轴承架和平衡室盖等零件用穿杠和螺母联成一体、前段、后段两侧膀用螺栓和螺母固定在泵座上2、转子部件主要由叶轮、叶轮挡套、平衡挡套、平衡盘及轴套零件用小圆螺母把紧，固定在轴上采用平键防转。

整个转子支承在两端的轴承上。

转子用弹性柱销联轴器与电动机直接联接。

为了补偿膨胀在后一级和平衡挡套之间装了齿形垫，泵检修时应更换此件。

3、平衡机构本泵采用能完全且自动平衡轴向力的平衡盘水力平衡装置，该装置由平衡板、平衡盘、平衡套和平衡挡套四个零件组成。

长沙自平衡多级泵厂家宏力水泵整理 DG12-25*6型卧式锅炉给水泵概述：DG12-25*6型卧式锅炉给水泵供输送清水及物理化学性质类似于水的液体之用。

该泵扬程为H：150米，流量Q：12m3/h。

液体的最高温度不得超过80℃，广泛应用于矿山排水、工厂及城市给水之用。

使用温度T：80℃+80℃。

DG12-25*6型卧式锅炉给水泵产品结构说明DG12-25*6型卧式锅炉给水泵为多级分段式，其吸入口位于进水段上，成水平方向，吐出口在水段上垂直向上，其扬程可根据使用需要而增减水泵级数。

多级离心泵装配良好与否，对性能影响关系很大，尤其是各个叶轮的口出与导翼的进出中心，其中稍有偏差即将使水泵的流量减少，扬程降低效率差，故在检修装配时务必注意。

DG12-25*6型卧式锅炉给水泵主要零件有:进水段、中段、出水段、叶轮、导翼挡板、出水段导翼、轴、密封环、平衡环、轴套、尾盖及轴承体。

进水段、中段、导叶挡板、出水段导翼、出水段及尾盖均为铸铁制成，共同形成泵的工作室。

叶轮为优质铸铁制成，内有叶片，液体沿轴向单侧进入，由于叶轮前后受压不等，必然存在轴向力，此轴向力由平衡盘来承担，叶轮制造时经静平衡试验。

轴为优质炭素钢制成，中间装有叶轮，用键、轴套及轴套螺母固定在轴上。

轴的一端装联轴器部件，与电机直接连接。

密封环为铸铁制成，防止水泵高压水漏回进水部分，分别固定在进水段与中段之上，为易损件，磨损后可用备件更换。

平衡环为铸铁制成，固定在出水段上，它与平衡共同组成平衡装置。

平衡盘为耐磨铸铁制成，装在轴上，位于出水段与尾盖之间，平衡轴向力。

轴套为铸铁制成，位于填料室处，作固定叶轮和保护泵轴入用，为易损件，磨损后可用备件更换。

轴承是单列向心球轴承，采用钙基润滑脂润滑。

填料起密封作用，防止空气进入和大量液体漏出，填料密封由进水段和尾盖上的填料室，填料压盖，填料环及填料等组成，少量高压水流入填料室中起水封作用。

填料的松紧程度必须适当，不可太紧亦不可太松，以液体能一滴一滴的渗长沙自平衡多级泵厂家宏力水泵整理 出为准。
