桥面系作业指导书一、任务概述本作业指导书旨在详细描述桥面系作业的相关要求和步骤，确保施工过程的顺利进行。
桥面系作业是指在桥梁上进行铺设和修复桥面的工作，包括桥面防水层、铺装层、伸缩缝处理等。
本指导书将从施工前准备、施工过程、施工质量控制等方面进行详细说明。
二、施工前准备1. 桥面系作业前，应进行详细的现场勘察和测量，了解桥梁的结构和状况，确定施工方案。
2. 确保施工人员具备相关资质和技能，进行必要的培训和安全教育。
3. 准备施工所需的材料和设备，包括防水材料、铺装材料、伸缩缝材料等。
4. 制定详细的施工计划和时间表，确保施工进度和质量。
三、施工过程1. 施工前，应对桥面进行彻底清理，确保无杂物和污垢。
2. 根据桥梁的结构和要求，进行桥面防水层的施工。
首先，对桥面进行底层处理，如清洗、修补等。
然后，涂刷或铺设防水材料，确保防水层的完整性和质量。
3. 完成防水层施工后，进行桥面铺装层的施工。
根据设计要求，选择合适的铺装材料，如沥青、混凝土等。
进行铺装前，应进行必要的底层处理，如修补、打磨等。
然后，进行铺装和压实，确保铺装层的平整和牢固。
4. 桥面伸缩缝的处理是桥面系作业中的重要环节。
根据桥梁的伸缩缝类型和要求，选择合适的伸缩缝材料，如橡胶、金属等。
进行伸缩缝处理前，应对伸缩缝进行清理和修复，确保伸缩缝的畅通和密封性。
然后，进行伸缩缝材料的安装和固定，确保伸缩缝的功能和稳定性。
四、施工质量控制1. 在施工过程中，应严格按照设计要求和施工规范进行操作，确保施工质量。
2. 进行必要的质量检测和监控，包括对材料的检测、施工过程的监控和成品的验收。
3. 针对施工中出现的问题和质量缺陷，及时采取纠正措施，确保施工质量符合要求。
4. 施工完成后，进行最终验收和评估，确保施工质量和效果达到预期目标。
五、安全注意事项1. 施工人员应佩戴符合要求的个人防护装备，如安全帽、安全鞋、手套等。
2. 在施工现场设置明显的安全警示标志和防护措施，确保施工安全。
桥面系作业指导书一、任务概述本文档旨在提供桥面系作业的详细指导，包括作业前的准备工作、作业过程中的注意事项和作业完成后的清理工作。
通过本指导书，操作人员能够准确、安全地完成桥面系作业，确保施工质量。
二、作业前准备1. 确认施工计划：根据工程要求和设计图纸，制定桥面系作业的详细计划，包括作业时间、作业区域、所需材料和设备等。
2. 准备材料和设备：根据作业计划，准备所需的材料和设备，包括桥面系材料、施工工具、安全防护设备等。
3. 检查施工现场：在作业前，对施工现场进行检查，确保没有障碍物和安全隐患，保证作业安全进行。
4. 安排作业人员：根据作业计划，安排合适的作业人员，并进行必要的培训和安全教育，确保每一个人都清晰作业流程和安全注意事项。
三、作业过程1. 桥面系材料准备：根据设计要求和施工计划，准备所需的桥面系材料，包括沥青、水泥、砂浆等。
确保材料的质量和数量符合要求。
2. 清理作业区域：在开始施工前，清理作业区域，清除杂物和积水，确保施工面整洁干净。
3. 桥面系材料施工：按照设计要求和施工计划，将桥面系材料进行适当的混合和搅拌，然后均匀地涂抹在桥面上。
注意控制涂抹的厚度和均匀度，确保施工质量。
4. 桥面系材料养护：在桥面系材料施工完成后，进行养护工作，包括覆盖保护层、喷水养护等，以确保材料的正常固化和硬化。
5. 安全措施：在作业过程中，操作人员应严格遵守安全操作规程，佩戴必要的安全防护设备，如安全帽、手套、防护眼镜等，确保作业安全。
四、作业完成后清理1. 清理施工现场：作业完成后，及时清理施工现场，清除杂物和废弃材料，保持现场整洁干净。
2. 设备和工具清理：对使用过的设备和工具进行清洗和维护，确保其正常运行和延长使用寿命。
3. 桥面系材料残存处理：对未使用完的桥面系材料进行妥善保管，防止材料浪费和质量受损。
4. 桥面系作业记录：记录桥面系作业的详细信息，包括施工日期、施工人员、材料使用情况等，以备后续参考和评估。
桥面系作业指导书引言概述：桥面系作业是指在桥梁建设中对桥面进行施工和维护的一系列工作。
桥面系作业的质量直接影响到桥梁的使用寿命和安全性能。
本文将从五个方面详细介绍桥面系作业的相关内容。
一、桥面系材料选择1.1 材料性能要求：桥面系材料应具有良好的耐候性、耐磨性和抗滑性能，以确保桥面的使用寿命和安全性能。
1.2 材料种类选择：根据桥梁的设计要求和使用环境，选择适合的桥面系材料，如沥青混凝土、水泥混凝土、钢板等。
1.3 材料施工工艺：根据材料的特性，采取合适的施工工艺，包括拌合、浇筑、养护等环节，确保材料的质量。
二、桥面系施工准备2.1 施工前准备：在施工前对桥面进行清理和检查，确保桥面的平整度和无杂物。
2.2 施工工具准备：准备好适合的施工工具和设备，如摊铺机、压路机、喷涂机等。
2.3 施工人员培训：对施工人员进行培训，使其熟悉施工工艺和操作规程，提高施工质量。
三、桥面系施工过程3.1 桥面系铺设：根据设计要求和施工图纸，进行桥面系的铺设工作，确保桥面的平整度和强度。
3.2 桥面系养护：在桥面系铺设完成后，进行养护工作，包括喷洒养护剂、覆盖保护层等，以提高桥面的耐久性。
3.3 桥面系验收：对施工完成的桥面系进行验收，检查其质量和符合度，确保桥梁的安全使用。
四、桥面系维护与修复4.1 定期维护：定期对桥面系进行维护，包括清理杂物、修复损坏部位等，以延长桥面的使用寿命。
4.2 应急维修：对于桥面系出现的紧急损坏，及时进行维修，以确保桥梁的安全通行。
4.3 防止腐蚀：采取防腐措施，防止桥面系受到化学腐蚀，如喷涂防腐漆、加装防腐层等。
五、桥面系质量监控5.1 施工质量检查：在施工过程中进行质量检查，确保施工符合设计要求和规范要求。
5.2 桥面系监测：对已建成的桥面系进行定期监测，检查其变形、裂缝等情况，及时采取措施进行修复。
5.3 质量记录和报告：对桥面系施工和维护过程进行记录和报告，以备档案和日后参考。
桥面系作业指导书一、任务背景桥面系作业是指在桥梁建设或维护过程中，对桥面进行铺设、修复或维护的工作。
桥面是桥梁的重要组成部分，直接承载着车辆和行人的荷载，因此桥面的施工和维护工作至关重要。
本指导书旨在提供桥面系作业的详细步骤和要求，确保施工过程顺利进行，保证桥面的质量和安全。
二、任务目标1. 确保桥面施工过程安全可靠；2. 提高桥面施工效率和质量；3. 保证桥面的使用寿命和可靠性。
三、作业准备1. 确定施工计划和作业时间，与相关部门进行协调；2. 准备所需的人员、设备和材料；3. 对作业区域进行安全评估，制定相应的安全措施；4. 进行现场勘测和测量，制定施工方案。
四、作业步骤1. 清理桥面：首先，对桥面进行清理，清除杂物、灰尘和污垢，确保桥面表面干净；2. 检查桥面结构：对桥面结构进行检查，包括桥面板、伸缩缝、排水系统等，确保其完好无损；3. 修复损坏部分：如发现桥面有损坏或破损的部分，需要进行修复，包括填补裂缝、更换损坏的板块等；4. 铺设新桥面：根据设计要求和施工方案，进行新桥面的铺设工作，包括铺设沥青、混凝土或其他材料；5. 压实桥面：对新铺设的桥面进行压实，确保其牢固稳定；6. 进行防水处理：对桥面进行防水处理，包括涂刷防水涂料、安装防水层等；7. 进行防腐处理：根据需要，对桥面进行防腐处理，以延长其使用寿命；8. 进行标线和标志的施工：根据道路交通规则和设计要求，在桥面上进行标线和标志的施工；9. 进行验收和测试：对桥面进行验收和测试，确保其满足设计要求和使用标准。
五、作业要求1. 作业人员必须持有相应的资质证书，并熟悉桥面施工的操作流程和安全要求；2. 作业人员必须佩戴个人防护装备，包括安全帽、安全鞋、手套等；3. 作业现场必须设置明显的安全警示标志，确保施工区域的安全；4. 施工过程中必须严格按照施工方案和设计要求进行操作，禁止随意更改；5. 施工现场必须保持整洁，材料和设备必须妥善摆放，避免造成安全隐患；6. 施工过程中必须及时清理施工废弃物和杂物，保持施工区域的清洁；7. 桥面施工完成后，必须进行验收和测试，确保其质量和安全性；8. 桥面施工过程中，必须与相关部门和单位保持良好的沟通和协调，及时解决问题和难题。

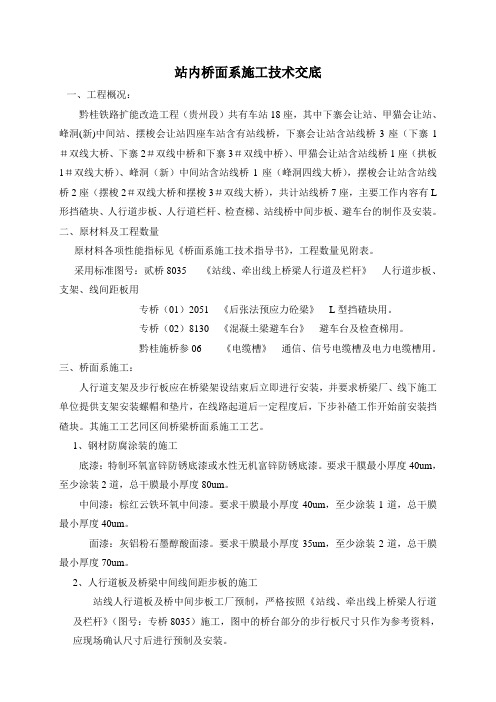

站内桥面系施工技术交底一、工程概况：黔桂铁路扩能改造工程（贵州段）共有车站18座，其中下寨会让站、甲猫会让站、峰洞(新)中间站、摆梭会让站四座车站含有站线桥，下寨会让站含站线桥3座（下寨1＃双线大桥、下寨2＃双线中桥和下寨3＃双线中桥）、甲猫会让站含站线桥1座（拱板1＃双线大桥）、峰洞（新）中间站含站线桥1座（峰洞四线大桥），摆梭会让站含站线桥2座（摆梭2＃双线大桥和摆梭3＃双线大桥），共计站线桥7座，主要工作内容有L 形挡碴块、人行道步板、人行道栏杆、检查梯、站线桥中间步板、避车台的制作及安装。
二、原材料及工程数量原材料各项性能指标见《桥面系施工技术指导书》，工程数量见附表。
采用标准图号：贰桥8035 《站线、牵出线上桥梁人行道及栏杆》人行道步板、支架、线间距板用专桥（01）2051 《后张法预应力砼梁》L型挡碴块用。
专桥（02）8130 《混凝土梁避车台》避车台及检查梯用。
黔桂施桥参06 《电缆槽》通信、信号电缆槽及电力电缆槽用。
三、桥面系施工：人行道支架及步行板应在桥梁架设结束后立即进行安装，并要求桥梁厂、线下施工单位提供支架安装螺帽和垫片，在线路起道后一定程度后，下步补碴工作开始前安装挡碴块。
其施工工艺同区间桥梁桥面系施工工艺。
1、钢材防腐涂装的施工底漆：特制环氧富锌防锈底漆或水性无机富锌防锈底漆。
要求干膜最小厚度40um，至少涂装2道，总干膜最小厚度80um。
中间漆：棕红云铁环氧中间漆。
要求干膜最小厚度40um，至少涂装1道，总干膜最小厚度40um。
面漆：灰铝粉石墨醇酸面漆。
要求干膜最小厚度35um，至少涂装2道，总干膜最小厚度70um。
2、人行道板及桥梁中间线间距步板的施工站线人行道板及桥中间步板工厂预制，严格按照《站线、牵出线上桥梁人行道及栏杆》（图号：专桥8035）施工，图中的桥台部分的步行板尺寸只作为参考资料，应现场确认尺寸后进行预制及安装。
四、技术标准和要求1、预制模板制造完成后必须进行检查验收必须达到下列要求：（1）、长、宽误差为：±3cm（2）、表面平整度（2m靠尺）≤2mm2、模板拼装完成后，应检查其结构尺寸，保证满足设计要求。
桥面系作业指导书一、任务描述本作业指导书旨在提供桥面系作业的详细步骤和要求，确保作业过程安全、高效、质量可控。
本次作业涵盖了桥面系的施工、检测和维护等方面。
二、作业步骤1. 施工准备a. 确定施工计划和作业区域，制定详细的工作方案。
b. 检查施工设备和工具的完好性，并做好必要的维护和保养。
c. 确保施工现场的安全，设置警示标志和安全防护措施。
2. 桥面系施工a. 清理桥面，清除杂物和污垢，确保桥面干净整洁。
b. 检查桥面结构的完好性，修补或更换受损部位。
c. 进行防水处理，涂刷防水材料，确保桥面具备良好的防水性能。
d. 铺设桥面系材料，如沥青混凝土、钢格板等，按照设计要求进行施工。
e. 进行桥面系的压实和养护，确保桥面结构的稳定性和耐久性。
3. 桥面系检测a. 进行桥面系的质量检测，包括防水层的渗漏测试、桥面材料的强度测试等。
b. 对检测结果进行分析和评估，确保桥面系的质量符合设计要求和相关标准。
4. 桥面系维护a. 定期检查和清理桥面，及时清除杂物和污垢。
b. 对受损部位进行维修和补强，确保桥面结构的稳定性和安全性。
c. 进行桥面系的养护，包括涂刷防水材料、修复裂缝等。
5. 安全注意事项a. 所有参与作业的人员必须佩戴个人防护装备，如安全帽、安全鞋等。
b. 严格按照施工方案和作业规范进行作业，不得擅自变更作业程序。
c. 注意施工现场的安全，确保周边交通的畅通和行人的安全。
三、作业要求1. 施工质量要求a. 桥面系的施工必须符合设计要求和相关标准，确保结构的稳定性和耐久性。
b. 桥面系的防水层必须具备良好的防水性能，确保桥面不受水分侵蚀。
c. 桥面材料的铺设要均匀、牢固，确保桥面平整、无裂缝。
2. 检测要求a. 桥面系的质量检测必须由专业检测机构进行，确保结果准确可靠。
b. 检测结果必须符合设计要求和相关标准，否则需要进行相应的修复和调整。
3. 维护要求a. 桥面的定期维护必须按照规定的周期和要求进行，确保桥面的良好状态。
桥面系作业指导书一、任务背景随着城市交通的不断发展，桥梁作为城市交通的重要组成部分，承担着承载车辆和行人的重要功能。
为了确保桥梁的安全和可靠运行，桥面系的施工和维护显得尤为重要。
本文档旨在提供桥面系作业的详细指导，确保施工和维护过程中的安全和质量。
二、作业前准备1. 准备工具和设备：根据作业要求准备相应的工具和设备，包括但不限于混凝土搅拌机、钢筋剪切机、刷子、喷枪等。
2. 材料准备：根据施工计划准备所需的材料，包括但不限于混凝土、钢筋、防水材料等。
3. 安全措施：确保作业现场的安全，包括设置警示标志、搭建安全网等。
同时，作业人员应佩戴安全帽、手套、防护眼镜等个人防护装备。
三、施工过程1. 桥面系混凝土浇筑：a. 混凝土搅拌：根据设计要求和混凝土配合比，进行混凝土的搅拌。
确保搅拌时间和搅拌速度均匀，以保证混凝土的质量。
b. 浇筑混凝土：将搅拌好的混凝土倒入模板中，使用振动器进行振捣，确保混凝土充分密实。
同时，注意控制浇筑速度和层厚，以避免混凝土的温度差异和开裂。
c. 养护：混凝土浇筑后，及时进行养护措施，包括覆盖湿布、喷水养护等，以保持混凝土的湿润和温度稳定。
2. 钢筋加工和安装：a. 钢筋加工：根据设计图纸和要求，对钢筋进行加工，包括剪切、弯曲等。
确保钢筋的尺寸和形状符合设计要求。
b. 钢筋安装：将加工好的钢筋按照设计要求进行安装，使用焊接或绑扎等方式固定钢筋。
注意钢筋的位置、间距和嵌入深度，以确保桥面系的承载能力和稳定性。
3. 防水层施工：a. 表面处理：在混凝土基层表面进行清理和处理，确保表面平整、无杂物和污渍。
b. 基层处理：根据设计要求，进行基层处理，包括填补裂缝、修复损坏等。
确保基层平整、无裂缝和空鼓。
c. 防水层施工：根据设计要求，选择合适的防水材料进行施工，包括涂刷、喷涂等方式。
确保防水层的厚度和覆盖面积符合要求。
四、质量控制1. 施工过程中，严格按照设计要求和施工规范进行操作，确保施工质量符合标准。
桥面系作业指导书一、任务背景桥面系作业是指对桥梁上的桥面进行维修、养护或施工的工作。
桥面系是桥梁结构中承受车辆荷载的主要部分，对于保障桥梁的使用安全和舒适度至关重要。
本指导书旨在提供桥面系作业的详细步骤和标准要求，确保作业过程规范、高效、安全。
二、作业准备1. 确定作业范围：根据实际情况确定需要进行桥面系作业的桥梁，包括桥面修复、防水、铺装等维修和施工工作。
2. 制定作业计划：根据桥梁的使用情况和作业需求，制定详细的作业计划，包括作业时间、作业人员、作业方法等。
3. 准备材料和设备：根据作业计划确定所需的材料和设备，包括桥面修复材料、防水材料、铺装材料、施工机械等。
三、作业步骤1. 桥面清理：首先对桥面进行清理，清除上面的杂物、灰尘和污垢，保证桥面干净整洁。
2. 桥面修复：根据桥面的损坏情况，选择合适的修复方法，如补漏、填缝、修补裂缝等。
根据修复材料的使用说明进行施工，确保修复效果良好。
3. 桥面防水：在桥面修复完成后，进行防水处理。
选择适合的防水材料，根据施工要求进行涂覆或喷涂，确保桥面具有良好的防水性能。
4. 桥面铺装：对于需要进行铺装的桥面，根据设计要求进行铺装工作。
选择合适的铺装材料，按照施工要求进行铺设，确保铺装质量符合标准。
5. 桥面养护：作业完成后，对桥面进行养护。
根据养护要求进行保养、清洗和维护，延长桥面的使用寿命。
四、作业安全1. 安全防护：在作业过程中，必须严格遵守安全操作规程，佩戴必要的安全防护用品，如安全帽、安全鞋、手套等。
2. 作业区域划定：在作业现场设置明显的警示标志和隔离设施，确保作业区域与行车区域分离，避免发生交通事故。
3. 作业人员培训：作业人员必须经过专业培训，熟悉作业流程和安全操作要求，具备相关证书和资质。
4. 设备检查：作业前必须对所使用的设备进行检查，确保设备正常运行，不存在安全隐患。
五、作业质量控制1. 施工规范：作业人员必须按照相关标准和规范进行作业，确保施工质量符合要求。
桥面系作业指导书一、任务背景在桥梁建设和维护过程中，桥面系作为桥梁的关键部份，承担着车辆和行人的荷载。
为了确保桥梁的安全和可靠运行，需要进行桥面系的作业。
本指导书旨在提供桥面系作业的详细步骤和注意事项，以确保作业的质量和安全。
二、作业准备1. 工作人员准备：作业人员应具备相关的技术知识和操作经验，并且要熟悉桥面系作业的规范和要求。
2. 设备准备：根据桥面系作业的具体要求，准备好所需的设备和工具，包括但不限于混凝土搅拌机、铺装机、压路机等。
3. 材料准备：根据桥面系作业的设计要求，准备好所需的材料，包括但不限于混凝土、钢筋、沥青等。
4. 施工方案准备：根据桥面系作业的具体情况，制定详细的施工方案，包括作业步骤、作业顺序和作业时间等。
三、作业步骤1. 施工现场布置：根据施工方案，将施工现场进行布置，包括清理现场、搭建暂时设施和设置安全警示标志等。
2. 桥面系构造安装：按照设计要求，进行桥面系构造的安装，包括钢筋的布置、混凝土的浇筑和养护等。
3. 桥面系铺装：根据设计要求，进行桥面系的铺装，包括沥青铺装和混凝土铺装等。
4. 桥面系养护：完成桥面系的铺装后，进行养护工作，包括喷洒养护剂、设置养护期限和养护措施等。
5. 桥面系验收：在养护期结束后，进行桥面系的验收工作，包括检查桥面系的平整度、强度和防水性能等。
四、注意事项1. 安全第一：在桥面系作业过程中，要始终将安全放在首位，严格遵守安全操作规程，做好个人防护措施。
2. 施工质量：严格按照设计要求进行施工，确保桥面系的质量符合相关标准和规范。
3. 环境保护：在作业过程中，要注意对环境的保护，合理利用资源，减少对周围环境的影响。
4. 作业协调：与其他施工单位和相关部门进行有效的沟通和协调，确保作业进度和质量。
5. 施工记录：在作业过程中，要做好详细的施工记录，包括施工日期、施工人员、材料使用情况和施工质量等。
五、作业总结1. 桥面系作业结束后，要进行总结和评估，总结工作中的经验和教训，为今后的作业提供参考。
桥面附属混凝土工程施工工艺实施细则1、工程概况武汉至广州客运专线中铁五局六总队桥梁工程包括章水河大桥（全桥73跨）、浒口特大桥（全桥32跨）、曹家特大桥（全桥50跨）、软家屋1号大桥（全桥4跨）、软家屋大桥（全桥4跨）、软家屋2号大桥（全桥6跨）、陈家湾特大桥（全桥38跨）、陈家湾大桥（全桥5跨）、铁龙头特大桥（全桥29跨）、臼林村特大桥（全桥21跨）、八公分特大桥（全桥21跨）、侯家大桥（全桥10跨）。
本段内客运专线正线全部铺设无碴轨道。
梁体为C50钢筋混凝土箱梁，12座桥共293跨。
桥面净宽13.4m，主要工程项目包括：桥面遮板、竖墙、防撞墙、电缆槽盖板（混凝土强度等级均为C40砼）等。
2、各工序的施工要求桥面附属混凝土工程包括遮板、竖墙、防撞墙、电缆槽盖板等有关作业。
其中竖墙、防撞墙采用现浇，遮板、电缆槽盖板采用预制场预制，模板为定型钢模板，成型的遮板、竖墙、电缆槽盖板等要求表面光洁、线型直顺。
2.1、预制构件场地选择遮板、电缆槽盖板的预制计划分别在宜章、郴州及永兴制梁场进行预制，预制完成后运输车运到现场，吊装到桥面进行固定就位。
2.2、混凝土拌和及运输混凝土标号为C40,根据设计及规范要求及现场的实际情况采用拌和站集中拌和（电子计量设备及三级集料箱齐备且经过专业人员检定）2.3、施工工艺施工顺序：遮板预制T现浇防撞墙T遮板安装及现浇竖墙A-现浇竖墙B C及预制电缆槽盖板7安装电缆槽盖板;2.3.1 、模板制作及安装：定型模板质量的好坏直接影响到构件外观质量，人行道遮板、防撞墙及竖墙的模板制作是依据设计图的结构尺寸，考虑施工模板的重复使用和外观及安装方便，根据设计要求，我们用组合钢模板拼装预制。
竖墙、防撞墙采用钢模板进行现场浇筑。
在正式安装模板施工前，对钢模型进行检查，发现问题及时处理。
在检查完模型后，还要进行整体试拼以保证模型的整体效果。
在确认模板整体视频效果和预埋件的位置、数量准确后，进行模板的正式安装。
- 300 - 沪昆铁路客运专线HKJX-6标段桥涵工程 编号：桥012
桥面系施工作业指导书
单 位： 编 制： 审 核： 批 准：
2010年5月1日发布 2010年5月5日实施 - 301 -
沪昆铁路客运专线HKJX-6标段桥涵工程 桥面系施工作业指导书 1．适用范围 适用于沪昆铁路客运专线杭州至长沙（江西）段HKJX-6标段桥面系施工。 2．作业准备 2.1内业技术准备 作业指导书编制后，应在开工前组织技术人员认真学习实施性施工组织设计，阅读、审核施工图纸，熟悉规范和技术标准。制定施工安全保证措施，编制应急预案。对施工人员进行技术交底，明确施工要点和关键部位卡控重点，对参加人员进行岗前技术培训，考核合格后持证上岗。 2.2外业技术准备 施工作业层中所涉及的各种外部技术数据收集。 3．技术要求 4．施工程序与工艺流程 4.1施工程序 防撞墙和竖墙施工程序为：施工准备→预埋钢筋处理→测量放线→绑扎钢 筋→支立和加固模板→混凝土施工→养生→拆除模板。 4.2工艺流程（图1） 5. 施工要求 5.1 施工准备 将防撞墙、竖墙范围内混凝土凿毛处理，将预埋钢筋整形、除锈、调直。 调整接触网支柱预埋钢筋、预埋螺栓。 调整、完善综合接地端子。 5.2 钢筋工程 - 302 -
图1 桥面系施工工艺流程 钢筋下料、弯制、并按照防撞墙、竖墙分段绑扎成型后再运至梁顶绑扎。 5.3 模板安装 1按照箱梁中心线及翼缘板边线把防撞墙尧电缆槽竖墙（A尧B、）的外轮廓线用墨斗线弹出。 2根据桥面高程，使用水泥砂浆（1院1）将模板底找平。 3依次安装竖墙、防撞墙模板、安装后模板必须顺直成一条线。 5.4 混凝土工程 1防撞墙、竖墙均采用同配比的C40混凝土。 2利用制梁时的上人爬梯作为支撑安装混凝土泵管，作为混凝土上桥的通道。 3混凝土由搅拌运输车运至爬梯下，通过泵车泵送上桥。 4利用溜槽将混凝土滑到模板内，浇筑顺序从外向内，依次为A墙、B 墙、防撞墙。
混凝土凿毛 预埋钢筋除锈清理 测量放样 绑扎钢筋 支立加固模板 混凝土浇筑 混凝土养生 拆除模板 加工钢筋 - 303 - 5竖墙混凝土一次浇筑完，从梁的一端到另一端。防撞墙采用分层浇筑、分层振捣的方式，分层厚度约30cm，下层混凝土比上层混凝土长约1.5m，形成阶梯状，向前滚动浇筑混凝土。 6混凝土浇筑完后，顶面必须人工抹平。 5.5 防水层施工 电缆槽竖墙、防撞墙施工完毕后按照设计要求进行聚氨酯防水层施工。 设计要求院：面防护墙内侧桥面防水层采用聚脲弹性防水涂料+脂肪族面层，防护墙外侧桥面防水层采用聚氨酯防水涂料+C40聚丙腈纤维混凝土保护层。 喷涂桥面防水涂料施工技术要求: 1基层清理喷涂桥面防水涂料前，首先凿除混凝土浮浆，平整凸凹不平处， 清除油污，垃圾等，然后彻底清扫基面，再用吹尘器把基面吹干净。 2喷涂桥面防水涂料第一层时，要在涂料中适当掺加一定量的表面活性剂溶液进行稀释，以促使涂料掺入基层毛细孔隙以提高防水涂层的粘结强度和抗剪强度。喷涂第二、三、四遍涂料，要待上一遍涂料实干后才能喷涂。 3局部涂刷为避免涂料污染防撞墙，在喷涂桥面防水涂料时，由两人执挡布护住防撞墙，因此防撞墙底部防水层，是采取人工涂刷的。 施工注意事项: （1）涂料使用前应搅拌均匀. （2）涂料遇到下雨天不能进行施工. （3）施工过程中,严禁踩未干的防水层. （4）防水层做完后,要严加保护,防水层实干后,可在其上开行10t 以下汽车,但不得在其上急刹车。10t以上的货车，铲车、吊车等禁止通行。 6. 劳动力组织 6.1 劳动力组织方式：采用架子队组织模式。 6.2 施工人员按照施工方案、机械、人员组合、工期要求进行合理配置（见表1） - 304 -
表1 单作业面人员配置表（按4孔梁/天） 序号 工种 人数 1 队长 1 2 技术负责人 1 3 技术员 2 4 调度 1 5 钢筋工 12 6 模板工 12 7 混凝土工 10 8 杂工 10 7. 材料要求 钢筋材料由甲方提供，进场后堆放在钢筋加工场指定位置，并保证垫起高于地面10cm、表面覆盖好，防止沾上油污和锈蚀，并按品种、规格和检验状态分别标识存放。 钢筋应平直、无损伤，表面无裂纹、油污、颗粒状或片状老绣。 混凝土拌和站供应混凝土。原材料水泥、外加剂由甲方供应，积极与甲方沟通协调保证材料的及时供应。砂、碎石、矿粉、粉煤灰为甲控自购材料，我单位派专人进驻砂石料生产厂家，监督材料质量并保证货源的供应。 细骨料应选用级配合理、质地均匀坚固、吸水率低、空隙率小的洁净天然河砂，粗骨料应选用级配合理、粒形良好、质地均匀坚固、线胀系数小的洁净碎石。 外加剂应采用减水率高、坍落度损失小、适量引气、质量稳定、能满足混凝土耐久性能的产品。 混凝土运输、浇筑及间歇的全部时间不应超过混凝土的初凝时间。浇筑过程中，应随时对混凝土进行振捣并保证使其均匀密实。 8. 设备机具配置（见表2） - 305 -
表2 单个工作面桥面系施工的主要模板及机械设备（按4孔梁/天） 序号 名称 型号 数量 1 防撞墙模板 652延米 2 竖墙模板 652延米 3 特制小龙门吊机 2t 1台 4 发电机 20kVA 1台 5 砼搅拌运输车 8m3 1台 6 汽车吊车 25t 3台 7 运输车 6t 1台 8 电焊机 1台 9 振捣棒 φ50 6台 9. 质量控制及检验（见表3） 表3 防撞墙及竖墙模板安装允许偏差和检验方法 序号 项目 允许偏差（mm） 1 轴线位置 5 2 表面平整度 5 3 高程 ±5 4 模板内侧宽度 +10,-5 5 相邻两板表面高低差 2 桥面防水质量标准: 1基层处理要求平整、干燥，拉毛符合设计要求、表面无垃圾、浮浆、污渍。 2防水层宽度误差在±2mm 以内。 3防水层粘贴牢固，表面平整、无空鼓、脱落、翘边等缺陷。 4防水层实干后7d 蓄水试验，水高5～10cm袁蓄水时间不少于24h，应无渗漏。 10. 安全及环保要求 - 306 -
10.1 安全教育 1施工前对所有施工人员进行安全教育，并进行岗前安全培训和考试，不达标者不得上岗作业。 2进行安全技术交底，重点防范，加强每一位参建人员的安全意识，做到防患于未然。 3安全需摆在工作的第一位，做到“安全第一”。所有工作都需围绕着安全进行，做到措施到位、勤检查、急整改，发现问题积极落实解决，将不安全因素降至最低限度，并最大限度的消除安全隐患，将“安全保工期，质量促生产”的基本施工指导思想落实到位。 4本工程将高空作业、施工临时用电、及预应力张拉作为重点防范项目。 10.2 起吊作业注意事项 上下垂直运输机械、绳索、部件应在当班使用前由专人负责检查，起吊物体不得过重、过满，并应注意： 钢丝绳应根据用途保证足够的安全系数。凡表面磨损、腐蚀、断丝超过标准的，大死弯、断股、油芯外露的不得使用； 吊钩除正确使用外，应有防止脱钩的保险装置； 卡环在使用时，应使销轴和环底受力。 10.3 施工临时用电 1分配电箱、开关箱，实行分级配电。开关箱内必须装设漏电保护器，漏电 保护器应符合GB6829-86 的标准要求。 2电动机械和手持电动工具的安全设置应符合国家有关标准和安全技术规程，在做好保护接零的同时，应按要求装设漏电保护器。操作手柄和工作中必须接触的部位，有良好绝缘，使用前进行绝缘检查。 3现场必须设有保证施工安全要求的照明，箱内手持照明灯具，必须采用36V 及以下的安全电压。 4非专职电气操作人员，不得操作电气设备。操作高压电气设备，戴绝缘手 套，穿电工绝缘靴并站在绝缘板上。 10.4 预应力张拉及孔道压浆 - 307 -
1张拉作业时千斤顶后方严禁站人，并在其后方设置防护挡板。 2张拉及压浆作业人员在作业时，需佩戴防护目镜，以防高压油管及高压 压浆管崩裂伤眼。 3机械设备处在运转状态时，严禁进行任何形式的拆卸维修。 10.5 文明施工 1积极加强宣传教育，提高全体员工对文明施工的重要性的认识，在此基础上建立健全责任制和奖惩制度。 2做好施工场地道路的规划和设置，并且在施工现场的施工便道进行硬化处理。并配备专用洒水车，对施工现场和运输道路经常洒水湿润，避免扬尘。 3尽可能的选用静音或低噪音施工机械，减少噪音污染。 4施工现场设置围挡、护栏，围挡的外饰面应整洁。围挡及护栏未经批准不侵占农田。经批准临时占用的，占用期限届满后及时清理被占现场，并恢复原状。 5场地布置统一规划，原材料、成品、半成品计施工机具等要归类堆放整齐，各种物资材料按“质量环境职业安全健康管理体系”标准进行标识；对各项生产、设施、道路、管线、电力线路及各类物资放置场地实行平面动态管理。 6要做到“工完料净”，争取实现“干一项工程，树一座丰碑，拓一片市场，交一方朋友”。 10.6 环境保护 1控制污水流向，严禁未经处理的施工和生活污水流入河流。 2机械的废油废水以及临时食堂的污水采用隔油池等有效措施加以处理，施工驻地和施工现场的生活垃圾，应集中堆放，运到指定地点消纳。 3配置机械设备时选择低污染设备，并安装空气污染控制系统。 4临时设施的修建上坚持高标准、景观化，对外宣传和体现建设单位与我单位的良好风貌和形象。所有临时设施统一规划，施工场地上的材料、机械也按规划摆放和停放。 5对使用的工程机械和运输车辆加强维修保养，使其噪音降低到最低水平。机械车辆途经居住场所时应减速慢行，尽量不鸣喇叭，以减少扰民。合理安排施工作业时间，尽量降低夜间车辆出入频率。
