阀门型号编制最新版

阀门型号编制办法（JB308-75)1. 阀门产品型号由七个单元组成按下列顺序编制。

类型代号传动方式连接形式代号结构形代号阀座密封面或实衬里材料代号公称压力数值阀体材料代号2.类型代号用汉语拼音字母表示，按表 1 的规定。

表 13.传动方式代号用阿拉伯数字表示，按表 2 的规定。

表 2注： (1)手轮、手柄和板手传动以及安全阀、减压阀、疏水阀省略本代号。

(2)对于气动或液动：常开式用 6K 、 7K 表示：常闭式用 6B 、 7B 表示：气动带手动 6S 表示。

防爆电动用“9B ”表示。

(3) 连接形式代号用阿拉伯数字表示，按表 3 的规定。

表 34 ．结构形式代号用阿拉伯数字表示，按表 4 － 13 的规定 表 4表 5表 6表 78表表 9表 10表 11注：杠杆式安全阀在类型代号前加“ G ”汉语拼音字母表 136.座密封面或衬里材料代号用汉语拼音字母表示，按表 14 规定表 14注：由阀体直接加工的阀座密封面材料代号“ W ”表示：当阀座和阀瓣（闸板）密封面材料不同时，用低硬度材料代号表示（隔膜阀除外）7.公称压力，按 JB74 －59 “管路附件公称压力，试验压力和工作压力”的规定。

用于电站工业的阀门，当介质最高温度超过530 ℃ 时，按 JB74 － 59 第 5 条规定，标注工作压力 8.阀体材料代号用汉语拼音表示，按表 15 规定.表 15注：P N ≦ 16kgf/cm 2 的灰铸铁阀体和P N ≧ 25kgf/cm 2 的碳素钢阀体，省略本单元。

3.阀门材料阀体、阀座密封面或衬里等材料根据使用介质的组成及特性和最高工作温度、压力来选定。

（参见JB/T5300-91 《通用阀门材料》标准）。

附：各种材料阀门的适用范围4.公称压力（压力等级)公称压力系指阀门在指定温度下允许的工作压力，用 PN 表示。

按 GB1048 或有关标准的规定根据管路设计的工作压力和工作温度及材质并对照压力温度等级标准来选定。

标准阀门型号编制方法及示例1．标准阀门型号编制方法如下：2．类型代号用汉语拼音字母表示，按表1的规定。

表1类型代号类型代号闸阀Z 旋塞阀X截止阀J 止回阀和底阀H节流阀L 安全阀 A球阀Q 减压阀Y蝶阀 D 疏水阀S隔膜阀G 柱塞阀U 注：低温（低于零下40摄氏度）、保温（带加热层）和带波纹管的阀门在类型代号前分别加“D”“B”和“W”汉语拼音字母。

3．传动方式代号用阿拉伯数字表示，按表2的规定。

表2传动方式代号传动方式代号电磁动0 伞齿轮 5电磁-液动 1 气动 6电-液动 2 液动7蜗轮 3 气-液动8正齿轮 4 电动9 注：（1）手轮、手枘和板手传动以及安全阀，减压阀，疏水阀省略本代号。

（2）对于气动或液动：常开式用6K、7K表示；常闭式用6B、7B表示；气动带手动用6S表示，防爆电动用“9B”表示。

蜗杆-T形螺母用3T表示。

4．连接形式代号用阿拉伯数字代号表示，按表3的规定。

表35．结构形式代号用阿拉伯数字表示，按表4~13的规定。

表4表5表6表7表8表9表10表11表12表136．阀座密封面或衬里材料代号用汉语拼音字母表示，按表14的规定。

表147．公称压力数值，按JB74-59《管路附件公称压力，试验压力和工作压力》的规定。

用于电站工业的阀门，当介质最高温度超过530摄氏度时，按JB74-59第5条的规定标注工作压力。

8．阀体材料代号用汉语拼音字母表示，按表15的规定。

表15注：PN≤1.6MPa的灰铸铁阀体和PN≥2.5MPa的碳素钢阀体省略本代号。

9．示例：例1：电动传动、法兰连接、明杆楔式双闸板、阀座密封面材料由阀体直接加工、公称压力PN0.1MPa、阀体材料为灰铸铁的闸阀：Z942W-1 直动楔式双闸板闸阀例2：手动、外螺纹连接、浮动直通式、阀座密封面材料为氟塑料、公称压力PN4.0MPa、阀体材料为1Cr18Ni9Ti的球阀：Q21F-40P 外螺纹球阀例3：气动常开式、法兰连接、屋脊式、衬里材料为衬胶、公称压力PN0.6MPa、阀体材料为灰铸铁的隔膜阀：G6k41J-6 气动常开式衬胶隔膜阀例4：液动、法兰连接、垂直板式、阀座密封面材料为铸铜、阀瓣密封面材料为橡胶、公称压力PN0.25MPa、阀体材料为灰铸铁的蝶阀：D741X-2.5 液动蝶阀例5：电动机传动、焊接连接、直通式、阀座密封面材料为堆焊硬质合金、在540℃下的工作压力为17MPa、阀体材料铬钼钒钢的截止阀：J961Y-P54170 电动焊接截止阀。

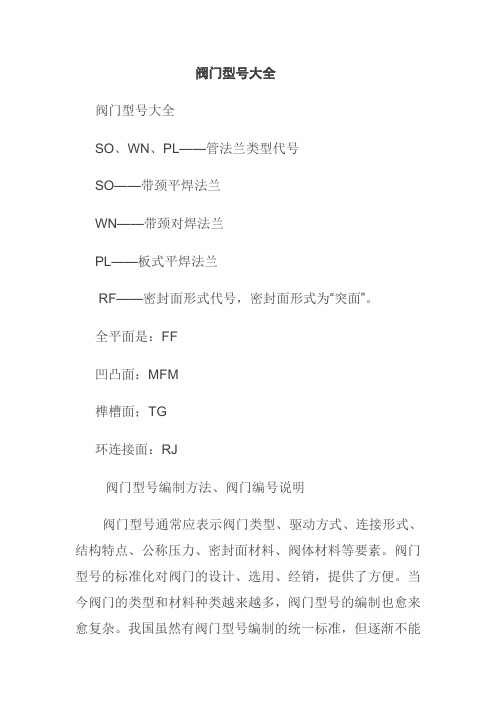

阀门型号大全阀门型号大全SO、WN、PL——管法兰类型代号SO——带颈平焊法兰WN——带颈对焊法兰PL——板式平焊法兰RF——密封面形式代号，密封面形式为“突面”。

全平面是：FF凹凸面：MFM榫槽面；TG环连接面：RJ阀门型号编制方法、阀门编号说明阀门型号通常应表示阀门类型、驱动方式、连接形式、结构特点、公称压力、密封面材料、阀体材料等要素。

阀门型号的标准化对阀门的设计、选用、经销，提供了方便。

当今阀门的类型和材料种类越来越多，阀门型号的编制也愈来愈复杂。

我国虽然有阀门型号编制的统一标准，但逐渐不能适应阀门工业发展的需要。

目前，阀门制造厂一般采用统一的编号方法；不能采用统一编号方法的，各生产厂可按自己的情况制订出编号方法。

一单元二单元三单元四单元阀门类型传动方式连接型式结构形式密封副材料－公称压力阀体材料。

一单元：阀门类型代号类型代号：安全阀A，蝶阀D ，隔膜阀G ，止回阀H，截止阀J，节流阀L ，排污阀P ，球阀Q ，疏水阀S，柱塞阀U ，旋塞阀X，减压阀Y，闸阀Z。

二单元：传动方式代号：电磁动0，电磁-液动1 ，电-液动2 ，蜗轮3 ，正齿轮4 ，伞齿轮5，气动6 ，液动7 ，气-液动8，电动9，手柄手轮无代号三单元：连接型式连接方式代号：内螺纹1，外螺纹2，两不同连接3，法兰4焊接6 对夹7 卡箍8 卡套9，四单元：结构型式,每种阀门的结构型式都不同，请点击下面相应的阀门结构型式编制方法闸阀结构形式代号明杆楔式弹性闸板0刚性单闸板1，双闸板2，平行式单闸板3，双闸板4，暗杆楔式单闸板5，双闸板6，平行式单闸板7，双闸板8安全阀结构形式代号弹簧封闭带散热片全启式0，微启式1，全启式2，不封闭双弹簧微启式3，带扳手全启式4，杠杆式5 ，带控制机构全启式6，微启式7，全启式8，脉冲式9减压阀结构形式代号直接作用波纹管式1直接作用薄膜式2先导活塞式3先导波纹管式4先导薄膜式5五单元：密封副材料材料锡基轴承合金(巴氏合金) 搪渗氮钢18-8系不锈钢氟塑料玻璃Cr13不锈钢B 衬胶C 蒙乃尔合金D尼龙塑料E 渗硼钢F 衬铅G Mo2Ti H不锈钢塑料铜合金橡胶硬质合金阀体直接加工代号J M N P Q R S T X Y W当密封副的密封面材料不同时，以硬度低的材料代号表示。

阀门规格型号编制及表示方法为了便于认识选用，每种阀门都有一个特定的型号，以说明阀门的类别、驱动方式、连接方式、结构形式、密封面和衬里材料、公称压力及阀体材料等。

阀门的型号由七个单元组成，按下列顺序编制。

一、阀门类型代号阀门类型代号如表2-2所示。

二、传动方式代号传动方式代号如表2-3所示。

安全阀、减压阀、疏水阀、手轮直接连接阀杆操作结构形式的阀门，本代号省略，不表示。

对于气动或液动机构操作的阀门:常开式用6K, 7K表示，常闭式用6B, 7B表示，防爆电动装置的阀门用9B表示。

三、连接型式代号连接型代号如表2-4所示。

四、单元:结构型式代号阀门结构型式用阿拉伯数字表示，不同类型阀门结构形式代号如下:(1)闸阀结构形式代号(表2-5)。

(2)截止阀、节流阀和柱塞阀结构形式代号(表2-6)。

(3)球阀结构形式代号(表2-7)。

(4)蝶阀结构形式代号(表2-8)。

(5)隔膜阀结构形式代号(表2-9)。

(6)旋塞阀结构形式代号(表2-10)。

(7)止回阀结构形式代号(表2-11)。

(8)安全阀结构形式代号(表2-12)。

(9)减压阀结构形式代号(表2-13)。

(10)蒸汽疏水阀结构形式代号(表2-14)。

(11)排污阀结构形式代号(表2-15)五、密封副材料代号密封副材料代号如表2-16所示。

当密封副的密封面材料不同时，以硬度低的材料代号表示。

六、公称压力公称压力数值用阿拉伯数字直接表示.它是MPa的10倍。

七、阀体材料代号阀体材料代号如表2-17所示。

对于PN ≤1.6MPa的碳铸铁阀门或PN> 2.5MPa的碳钢阀门则略去本单元。

例:Z41 H-16阀门的含义:Z—闸阀;驱动方式:手动;4—法兰连接;1—明杆楔式单闸阀;H —密封圈或衬里为不锈钢;16一一公称压力1.6MPa;阀体材料:碳铸铁阀门。

阀门型号编制方法、阀门编号说明阀门型号通常应表示阀门类型、驱动方式、连接形式、结构特点、公称压力、密封面材料、阀体材料等要素。

目前，阀门制造厂一般采用统一的编号方法；不能采用统一编号方法的，各生产厂可按自己的情况制订出编号方法。

一单元：阀门类型代号当阀门还具有其他功能作用或带有其他特异结构时，在阀门类型代号前再加注一个汉语拼音字母，按下表的规定。

第二功能作用名称代号第二功能作用名称代号保温型B排渣型P 类型安全阀0蝶阀隔膜阀止回阀底阀截止阀节流阀排污阀球阀疏水阀柱塞阀旋塞阀减压阀闸阀代号A D G H J L P Q S U X Y Z二单元：传动方式安全阀、减压阀、疏水阀、手轮直接连接阀杆操作结构形式的阀门，本代号省略，不表示；对于气动或液动机构操作的阀门：常开式用6K、7K表示；常闭式用6B、7B表示；防爆电动装置的阀门用9B表示。

三单元：连接型式四单元：结构型式阀门结构形式用阿拉伯数字表示，按下表规定。

闸阀结构形式代号截止阀、节流阀和柱塞阀结构形式代号球阀结构形式代号蝶阀结构形式代号隔膜阀结构形式代号旋塞阀结构形式代号止回阀结构形式代号安全阀结构形式代号减压阀结构形式代号蒸汽疏水阀结构形式代号排污阀结构形式代号五单元：密封副材料当密封副的密封面材料不同时，以硬度低的材料代号表示。

六单元：公称压力数值用阿拉伯数字直接表示，它是MPa的10倍七单元：阀体材料注：PN≤1.6MPa的灰铸铁阀体和PN≥2.5MPa的碳素钢阀体省略本代号。

举例：Z543H-16C 伞齿轮传动法兰连接平板闸阀，公称压力1.6MPa，阀体材料为碳钢阀门的命名阀门的名称按传动方式、连接形式、结构形式、衬里材料和类型命名。

但下面内容在命名中均予省略：(1) 连接形式中：“法兰”。

(2) 结构形式中：a：闸阀的“明杆”、“弹性”、“刚性”和“单闸板”；b：截止阀和节流阀的“直通式”；c：球阀的“浮动”和“直通式”；d：蝶阀的“垂直板式”；e：隔膜阀的“屋脊式”；f：旋塞阀的“填料”和“直通式”；g：止回阀的“直通式”和“单瓣式”；h：安全阀的“不封闭”。

阀门型号编制方法、阀门编号说明阀门型号通常应表示阀门类型、驱动方式、连接形式、结构特点、公称压力、密封面材料、阀体材料等要素。

阀门型号的标准化对阀门的设计、选用、经销，提供了方便。

当今阀门的类型和材料种类越来越多，阀门型号的编制也愈来愈复杂。

我国虽然有阀门型号编制的统一标准，但逐渐不能适应阀门工业发展的需要。

目前，阀门制造厂一般采用统一的编号方法；不能采用统一编号方法的，各生产厂可按自己的情况制订出编号方法。

一单元：阀门类型代号类型安全阀蝶阀隔膜阀止回阀底阀截止阀节流阀排污阀球阀疏水阀柱塞阀旋塞阀减压阀闸阀代号A D G H J L P Q S U X Y Z当阀门还具有其他功能作用或带有其他特异结构时，在阀门类型代号前再加注一个汉语拼音字母，按下表的规定。

第二功能作用名称代号第二功能作用名称代号保温型 B 排渣型P低温型D a快速型Q防火型 F （阀杆密封）波纹管型W缓闭型H ——a低温型指允许使用温度低于-46℃以下的阀门。

二单元：传动方传动方式电磁动电磁-液动电-液动蜗轮正齿轮伞齿轮气动液动气-液动电动手柄手轮代号0 1 2 3 4 5 6 7 8 9 无代号安全阀、减压阀、疏水阀、手轮直接连接阀杆操作结构形式的阀门，本代号省略，不表示；对于气动或液动机构操作的阀门：常开式用6K、7K表示；常闭式用6B、7B表示；防爆电动装置的阀门用9B表示。

三单元：连接型式连接方式内螺纹外螺纹两不同连接法兰焊接对夹卡箍卡套代号 1 2 3 4 6 7 8 9四单元：结构型式阀门结构形式用阿拉伯数字表示，按下表规定。

闸阀结构形式代号结构形式代号阀杆升降式（明杆）楔式闸板弹性闸板0刚性闸板单闸板 1双闸板 2 平行式闸板单闸板 3双闸板 4阀杆非升降式（暗杆）楔式闸板单闸板 5双闸板 6 平行式闸板单闸板7双闸板8截止阀、节流阀和柱塞阀结构形式代号结构形式代号结构形式代号阀瓣非平衡式直通流道 1阀瓣平衡式直通流道 6 Z形流道 2 角式流道7 三通流道 3 ——角式流道 4 ——直流流道 5 ——球阀结构形式代号结构形式代号结构形式代号浮动球直通流道 1固定球直通流道7 Y形三通流道 2 四通流道 6 L形三通流道 4 T形三通流道8 T形三通流道 5 L形三通流道9 ——半球直通0蝶阀结构形式代号结构形式代号结构形式代号密封型单偏心0非密封型单偏心 5 中心垂直板 1 中心垂直板 6 双偏心 2 双偏心7 三偏心 3 三偏心8 连杆机构 4 连杆机构9隔膜阀结构形式代号结构形式代号结构形式代号屋脊流道 1 直通流道 6直流流道 5 Y形角式流道8旋塞阀结构形式代号结构形式代号结构形式代号填料密封直通流道 3油密封直通流道7 T形三通流道 4 T形三通流道8 四通流道 5 ——止回阀结构形式代号结构形式代号结构形式代号升降式阀瓣直通流道 1旋启式阀瓣单瓣结构 4 立式结构 2 多瓣结构 5 角式流道 3 双瓣结构 6———蝶形止回式7 安全阀结构形式代号结构形式代号结构形式代号弹簧载荷弹簧密封结构带散热片全启式弹簧载荷弹簧不封闭且带扳手结构微启式、双联阀 3 微启式 1 微启式7 全启式 2 全启式8 带扳手全启式 4 ——杠杆式单杠杆 2带控制机构全启式6 双杠杆 4 脉冲式92．安全阀的选用由操作压力决定安全阀的公称压力，由操作温度决定安全阀的使用温度范围，由计算出的安全阀的定压值决定弹簧或杠杆的定压范围，再根据使用介质决定安全阀的材质和结构型式，再根据安全阀泄放量计算出安全阀的喉径。

阀门型号编制方法JB308—75《阀门型号编制方法》适用于工业管道用闸阀、截止阀、节流阀、旋塞阀、球阀、蝶阀、隔膜阀、止回阀、底阀、安全阀、疏水阀、减压阀等。

JB4018—85《电装阀门型号编制方法》除适用于上述阀门外，还适用于锅炉给水分配阀、调节阀、水位计和平衡容器等。

这两个标准基本上是相同的，只是JB4018—85《电装阀门型号编制方法》中阀门类型和结构形式的内容有所增加。

一、阀门型号的组成阀门型号的组成由七个单元顺序组成，见表1-8。

表1-8阀门型号的组成2．类型代号用汉语拼音字母表示，表1注：低温（低于零下40摄氏度）、保温（带加热层）和带波纹管的阀门在类型代号前分别加“D”“B”和“W”汉语拼音字母。

3．传动方式代号用阿拉伯数字表示，表2注：（1）手轮、手枘和板手传动以及安全阀，减压阀，疏水阀省略本代号。

（2）对于气动或液动：常开式用6K、7K表示；常闭式用6B、7B表示；气动带手动用6S表示，防爆电动用“9B”表示。

蜗杆-T形螺母用3T表示。

4．连接形式代号用阿拉伯数字代号表示。

表35．结构形式代号用阿拉伯数字表示，表4例如:Z941T-16 表示电动闸阀；明杆法兰连接，铜合金密封面，公称压力1.6MPa,灰铸铁（Z 省略）阀体材质 表5例如:J41H-25C 表示手动(手轮传动省略本代号)截止阀；法兰连接，直通式，合金钢密封面，公称压力2.5MPa,WCB (铸钢)阀体材质表6例如:Q641F-40P 表示气动球阀；法兰连接，直通式，氟塑料密封面，公称压力4.0MPa,1Cr18Ni9Ti (不锈钢，相当于304)阀体材质表7注：垂直板三杆式用I s表示例如:D371X-10Q 表示蜗轮传动蝶阀；对夹连接，垂直板式，橡胶密封面，公称压力1.0MPa,球墨铸铁阀体材质表8表9二、阀门类型和结构形式的代号阀门类型代号用汉语拼音字母表示，阀门结构形式代号用阿拉伯数字表示，见表1—9注：1.杠杆式安全阀在类型代号前加“G”汉语拼音字母。

阀门型号编制方法,阀门型号表示方法,标准阀门型号编制说明国家标准化管理委员会日前发布了阀门型号编制方法;由中国机械工业联合会提出,按照GB/T1.1-2009给出的规则起草,阀门型号编制方法由全国阀门标准化技术委员会SAC/TC188归口;规定了阀门的型号编制、类型、驱动方式、连接形式、结构形式、密封面材料、压力和阀体材料代号和代号的表示方法;阀门型号编制方法适用于各类闸阀、截止阀、节流阀、蝶阀、球阀、隔膜阀、旋塞阀、止回阀、排污阀、柱塞阀、减压阀、疏水阀、安全阀的管道阀门产品;当今阀门的类型和材料种类越来越多,阀门型号的编制也愈来愈复杂;阀门型号通常应表示阀门类型、驱动方式、连接形式、结构特点、公称压力、密封面材料、阀体材料等要素;阀门型号的标准化对阀门的设计、选用、经销,提供了方便;我国虽然有阀门型号编制的统一标准,但逐渐不能适应阀门工业发展的需要;目前,阀门制造厂一般采用统一的编号方法；不能采用统一编号方法的,各生产厂家可按自己的情况制订出编号方法;二单元、代号：四单元、代号：⑤截止阀、节流阀和柱塞阀结构形式代号⑥隔膜阀结构形式代号⑦旋塞阀结构形式代号⑧安全阀结构形式代号⑨减压阀结构形式代号⑩疏水阀结构形式代号排污阀结构形式代号五单元、代号：六单元、阀门公称压力数值用阿拉伯数字直接表示MPa它是MPa的10倍;注：Pg≤16kf/cm2的灰铸铁阀,Pg≥25kgf/cm2的碳钢阀,省略本代号注：1、由阀体直接加工的阀座密封材料代号用“W”表示;2、当阀座和阀瓣阀板密封材料不同时,用低硬度材料代号表示隔膜阀除外;阀门型号和名称编制方法示例a闸阀型号编制示例：电动、法兰连接、明杆楔式双闸板,阀座密封面材料由阀体直接加工,公称压力PN0.1MPa、阀体材料为灰铸铁的闸阀：Z942W-1电动楔式双闸板闸阀;b球阀型号编制示例：手动、外螺纹连接、浮动直通式阀座密封面材料为氟塑料、公称压力PN4.0MPa、阀体材料为1Crl8Ni9Ti的球阀：Q21F-40P外螺纹球阀;c隔膜阀型号编制示例：气动常开式、法兰连接、屋脊式结构并衬胶、公称压力PN0.6MPa、阀体材料为灰铸铁的隔膜阀：G6K41J-6 气动常开式衬胶隔膜阀;d蝶阀型号编制示例：液动、法兰连接、垂直板式、阀座密封材料为铸铜、阀瓣密封面材料为橡胶、公称压力PN0.25MPa、阀体材料为灰铸铁的蝶阀：D741X-25液动蝶阀;e截止阀型号编制示例：电动驱动对接焊连接、直通式、阀座密封面材料为堆焊硬质合金、工作温度540℃时工作压力7.0MPa、阀体材料铬钼钒钢的截止阀：J961Y-P54170V电动焊接截止阀。

阀门的编制方法B308-75<阀门型号编制方法》适用于工业管道用闸阀、截止阀、节流阀、球阀、蝶阀、隔膜阀、旋塞阀、止回阀、安全阀、减压阀、蒸汽疏水阀。

它包括阀门的型号编制和阀门的命名。

1．阀门的型号编制阀门型号由7个单元组成，其含义如下所示．1)类型代号：类型代号用汉语拼音字母表示，如表1—39所示。

2)传动方式代号：传动方式代号，按表l—40的规定，用阿拉伯数字表示。

3)连接形式代号：阀门的连接形式代号，按表1—41的规定。

用阿拉伯数字表示。

4)结构形式代号：阀fl的结构形式代号用阿拉伯数字表示。

闸阀结构形式代号按表1-42的规定：截止阀、柱塞阀和节流阀结构形式代号按表1～43的规定；球阀结构形式代号按表1-44的规定；蝶阀结构形式代号按表1-45的规定；隔膜阀结构形式代号按表1-46的规定；旋塞阀结构行式代号按表1-47的规定；止回阀结构形式代号按表1-48的规定；安全阀结构形式代号按表1-49的规定；减压阀结构形式代号按表1-50的规定；蒸汽疏水阀结构形式代号按表1-51的规定；排污阀结构形式代号按表1-52的规定。

表1-39阀门的类型代号注。

低温(低于-40℃)、保温(带加热套)和带波纹管的阀门，抗硫的阈门，在类型代号前分别加汉语拼音字母D、B、W和K。

表1-40阀门的传动方式代号注：1．手轮、手柄和扳手传动的，以及安全阀、减压阀、蒸汽疏水阀可省略本代号。

2．对于气动或液动，常开式用6K、7K表示，常闭式用68、78表示；气动带手动，用6s表示；防爆电动，用98表示；蜗杆-T型螺母，用3T表示。

3．代号2及代号8是用在阀门启闭需由两种动力源同时对阀门进行动作的执行机构。

表1-41阀门的连接形式代号注：焊接包括对焊和承插焊。

表1-42闸阀结构形式代号表1-43截止阀、柱塞阀和节流阀结构形式代号表1-44球阀结构形式代号表1-45蝶阀结构形式代号表1-46隔膜阀结构形式代号表1-47旋塞阀结构形式代号表1-48止回阀结构形式代号表1-49安全阀结构形式代号表1-50减压阀结构形式代号表1-51蒸汽疏水阀结构形式代号表1-52排污阀结构形式代号5)阀座密封面或衬里材料代号：阌座密封面或衬里材料代号用汉语拼音字母表示，按表1—53的规定。

、编号说明阀门型号通常应表示、驱动方式、连接形式、结构特点、、密封面材料、阀体材料等要素;目前,阀门制造厂一般采用统一的编号方法；不能采用统一编号方法的,各生产厂可按自己的情况制订出编号方法;个汉语拼音字母,按下表的规定;第二功能作用名称代号 第二功能作用名称代号 保温型 B 排渣型 P 低温型 D a 快速型 Q 防火型 F 阀杆密封波纹管型W 缓闭型H——a低温型指允许使用温度低于-46℃以下的阀门;二单元：传动方式,不表示；类型 安全阀0 隔膜阀底阀 排污阀 疏水阀 柱塞阀 旋塞阀 减压阀代号 A D G H J L P Q S U X Y Z 传动 方式电磁动 电磁-液动 电-液动 蜗轮 正齿轮 伞齿轮 气动 液动 气-液动 电动 手柄 手轮 代号 0 1 2 3 4 5 6 7 8 9 无代号对于气动或液动机构操作的阀门：常开式用6K、7K表示；常闭式用6B、7B表示；防爆电动装置的阀门用9B表示;三单元：连接型式阀门结构形式用阿拉伯数字表示,按下表规定;闸阀结构形式代号截止阀、节流阀和柱塞阀结构形式代号球阀结构形式代号蝶阀结构形式代号隔膜阀结构形式代号旋塞阀结构形式代号止回阀结构形式代号安全阀结构形式代号减压阀结构形式代号蒸汽疏水阀结构形式代号排污阀结构形式代号五单元：密封副材料六单元：公称压力数值用阿拉伯数字直接表示,它是MPa的10倍注：PN≤的灰铸铁阀体和PN≥的碳素钢阀体省略本代号;举例：Z543H-16C 伞齿轮传动,公称压力,阀体材料为碳钢阀门的命名阀门的名称按传动方式、连接形式、结构形式、衬里材料和类型命名;但下面内容在命名中均予省略：1 连接形式中：“法兰”;2 结构形式中：a：闸阀的“明杆”、“弹性”、“刚性”和“单闸板”；b：截止阀和节流阀的“直通式”；c：球阀的“浮动”和“直通式”；d：蝶阀的“垂直板式”；e：隔膜阀的“屋脊式”；f：旋塞阀的“填料”和“直通式”；g：止回阀的“直通式”和“单瓣式”；h：安全阀的“不封闭”;3 阀座密封面材料中的材料名称;4．按工作压力分类1真空蝶阀;工作压力低于标堆大气历的蝶阀;2低压蝶阀;公称压力PN＜1．6MPa的蝶阀;3中压蝶阀;公称压力PN为2．5--6．4MPa的蝶阀;4高压蝶阀;公称压力PN为10;0--80．0MPa的蝶阀;5超高压蝶阀;公称压力PN＞100MPa的蝶阀;5．按工作温度分类1高温蝶阀;t＞450℃的蝶阀2中温蝶阀;120 ℃＜t＜450 ℃的蝶阀;3常温蝶阀;一40℃＜t<120℃的蝶阀;4低温蝶阀;一100℃＜t＜一40℃的蝶阀;5超低温蝶阀;t＜一100℃的蝶阀;6铸铁材质;一30℃＜t<232 ℃公称压力PN≤的中低压阀门7碳钢材质;一30℃＜t<425℃6.蝶阀标准JB/T 8527-1997一、灰铸铁：灰铸铁适用于公称压力PN≤,温度为－10℃～200℃的水、蒸汽、空气、煤气及油品等介质;灰铸铁常用牌号为：HT200、HT250、HT300、HT350;二、可锻铸铁：适用于公称压力PN≤,温度为－30～300℃的水、蒸汽、空气及油品介质,常用牌号有：KTH300-06、KTH330-08、KTH350-10;三、球墨铸铁：适用于PN≤,温度为－30～350℃的水、蒸汽、空气及油品等介质;常用牌号有：QT400-15、QT450-10、QT500-7;鉴于目前国内工艺水平,各厂参差不齐,用户又往往不易检验;根据经验,建议PN≤,阀门还是采用钢制阀门为安全;四、耐酸高硅球墨铸铁：适用于公称压力PN≤,温度低于120℃的腐蚀性介质;五、碳素钢：适用于公称压力PN≤,温度为－30～425℃的水、蒸汽、空气、氢、氨、氮及石油制品等介质;常用牌号有WC1、WCB、ZG25及优质钢20、25、30及低合金结构钢16Mn;六、铜合金：适用于PN≤的水、海水、氧气、空气、油品等介质,以及温度－40～250℃的蒸汽介质,常用牌号为ZGnSn10Zn2锡青铜,H62、Hpb59-1黄铜、QAZ19-2、QA19-4铝青铜;七、高温铜：适用于公称压力PN≤、温度≤570℃的蒸汽及石油产品;常用牌号有ZGCr5Mo,, ZG15Gr1Mo1V, 12CrMoV , WC6, WC9等牌号;具体选用必须按照阀门压力与温度规范的规定;八、低温钢：适用于公称压力PN≤,温度≥-196℃乙烯,丙烯,液态天然气,液氮等介质,常用牌号有ZG1Cr18Ni9 、0Cr18Ni9、 1Cr18Ni9Ti 、ZG0Cr18Ni9九、不锈耐酸钢：适用于公称压力PN≤ 、温度≤200℃硝酸,醋酸等介质,常用牌号有ZG0Cr18Ni9Ti 、 ZG0Cr18Ni10<耐硝酸>,ZG0Cr18Ni12Mo2Ti 、ZG1Cr18Ni12Mo2Ti<耐酸和尿素>1．阀门的使用温度阀门的使用温度是由制造阀门的材质所确定的;阀门常用材料的使用温度如下：阀门使用温度灰铸铁阀门 -15～250℃可锻铸铁阀门 -15～250℃球墨铸铁阀门 -30～350℃高镍铸铁阀门最高使用温度为400℃碳素钢阀门 -29～450℃,在JB／T3595-93标准中推荐使用温度t<425℃1Cr5Mo、合金钢阀门最高使用温度为550℃12Cr1MoV A、合金钢阀门最高使用温度为570℃1Cr18Ni9Ti、1Cr18Ni12Mo2Ti不锈钢阀门-196～600℃蝶阀软密封材料选用及适用温度说明：温度℃2．阀门使用的压力阀门的使用压力是由制遣阀门的材料所确定的;阀门允许使用的最大公称压力灰铸铁阀门 1MPa可锻铸铁阀门球墨铸铁阀门铜合金阀门钛合金阀门碳素钢阀门 32MPa合金钢阀门 300MP不锈钢阀门 32MPa塑料阀门陶瓷、玻璃、搪瓷阀门玻璃钢阀门3．阀门温度与压力之间的关系阀门使用温度与压力有着一定的内在联系,又相互影响;其中,温度是影响的主导因素,一定压力的阀门仅适应于一定温度范围,阀门温度的变化能影响阀门使用压力;例如：一只碳素钢阀门的公称压力为10MPa,当介质工作温度为200℃时,其最大工作压力P20为10MPa；当介质工作温度为400℃时,其最大工作压力P40为;当介质工作温度为450℃时,其最大工作压力P20为。
