钠基膨润土防水毯在滹沱河防洪整治中的试验研究张潮;朱永涛;赵晓龙;赵伟鑫;朱向梅【摘要】The test model of geosynthetic clay liner was built in the flood control comprehensive treatment project of Hutuo River. With the test model, the change lau of water percolating capacity, evaporation capacity and osmotic coefficient with different test head and external environmental conditions was emphatically studied. The results showed that with the increasing of water level, a non-linear growth of percolating capacity occurred and the osmotic coefficient presented a contrary tendency. The high dense degree and waterproof performance of geosynthetic clay liner was proved by a series of model tests, which provided technical support for the comprehensive renovation of flood control.%结合滹沱河防洪综合整治工程，对钠基膨润土防水毯建立试验模型，着重研究不同试验水头、外界环境条件（温度、风力等因素）对钠基膨润土防水毯的渗水量、水分蒸发量和渗透系数的变化规律。
第1篇一、前言膨润土防水毯是一种新型的防水材料，具有优异的防水性能和环保性能。
在建筑、水利、环保等领域得到广泛应用。
为确保膨润土防水毯施工质量，提高施工效率，特制定本施工方案。
二、工程概况1. 工程名称：XX项目防水工程2. 工程地点：XX省XX市XX区3. 工程规模：XX平方米4. 工程工期：XX天三、施工准备1. 材料准备（1）膨润土防水毯：根据设计要求，选用符合国家标准的产品，规格、型号、性能应符合设计要求。
（2）土工布：选用符合国家标准的产品，规格、型号、性能应符合设计要求。
（3）施工工具：切割机、剪刀、滚筒、搅拌机、施工车等。
2. 人员准备（1）施工队伍：组建一支具备防水施工经验的施工队伍，施工人员应经过专业培训，掌握膨润土防水毯施工技术。
（2）技术负责人：负责施工过程中的技术指导、质量控制及进度安排。
3. 施工场地准备（1）场地平整：施工前应对施工场地进行平整，确保场地坚实、平整。
（2）排水设施：施工场地应设置排水设施，确保施工过程中排水畅通。
四、施工工艺1. 施工流程（1）施工前准备：检查施工场地、材料、设备等，确保满足施工要求。
（2）基层处理：对基层进行清理、平整，确保基层坚实、平整。
（3）膨润土防水毯铺设：按照设计要求进行铺设，确保搭接宽度、铺设方向等符合规范。
（4）土工布铺设：在膨润土防水毯上铺设土工布，确保搭接宽度、铺设方向等符合规范。
（5）检查验收：对施工过程进行全程检查，确保施工质量。
2. 施工要点（1）基层处理：对基层进行清理、平整，确保基层坚实、平整。
如有裂缝、凹凸不平等情况，应进行修补。
（2）膨润土防水毯铺设：按照设计要求进行铺设，确保搭接宽度、铺设方向等符合规范。
（3）搭接处理：膨润土防水毯搭接处应采用搭接法，搭接宽度不小于10cm。
搭接处应平整、牢固，不得有缝隙。
（4）土工布铺设：在膨润土防水毯上铺设土工布，确保搭接宽度、铺设方向等符合规范。
（5）施工缝处理：施工缝应采用搭接法，搭接宽度不小于10cm。
膨润土防水毯在淄河水生态项目中的应用张文博;王冬;戚文杰【摘要】介绍了膨润土防水毯材料特性,结合具体实例分析了膨润土防水毯在水生态建设项目中的应用情况,阐述了项目施工中的质量控制措施.【期刊名称】《山东水利》【年(卷),期】2018(000)010【总页数】2页(P61,63)【关键词】膨润土;防水毯材料;质量控制【作者】张文博;王冬;戚文杰【作者单位】淄博市水利勘测设计院,山东淄博255000;淄博市水利勘测设计院,山东淄博255000;淄博市水利勘测设计院,山东淄博255000【正文语种】中文【中图分类】S157作为防水材料，膨润土防水毯在当今河道治理工程，特别是在打造生态景观河道及水生态建设项目上已有广泛应用。
如临淄区淄河水生态建设项目，河道治理范围全长4.3km，按照20年一遇洪水标准进行清淤疏浚；全线开挖子槽，子槽深1.5m，上口宽30～270m，采用膨润土防水毯进行防渗处理，其用量达52万m2。
1 材料特性膨润土防水毯是一种环保生态复合防渗材料，它由两层土工合成材料间夹封防渗钠基膨润土，通过针刺复合而成。
钠基膨润土具有强膨胀性能，其颗粒在实验条件下，遇水能膨胀15～17倍。
膨润土防水毯遇水后，中间形成一层无缝的高密度胶凝状防渗体，不易受干湿和冻融反复循环影响而降低防渗效果,自愈性好，能有效地隔绝水的侵入。
此外，膨润土防水毯具有环保、不易老化、施工简便等优点。
2 施工质量控制2.1 铺设前的准备工作1）开工前，施工项目部应根据设计图纸要求，结合工地现场条件，制定“膨润土防水毯铺设专项施工方案”并报送监理部。
施工方案中必须重点明确材料的装卸及存放、防水毯在铺设过程中意外损害补救措施、安全及质量保证措施、进度计划等。
2）材料卸货要根据工地现场情况，选用铲车或吊车；堆放防水毯的场地要选择地势较高的地方并架空存放，防止受潮，建议离地面20cm；露天堆放的防水毯用胶布或防水布盖上，覆盖物用绳子固定，防止被风吹走或雨水渗入。

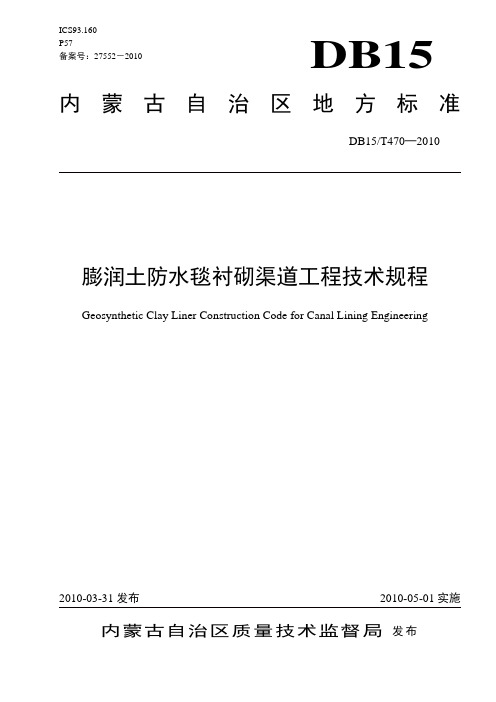

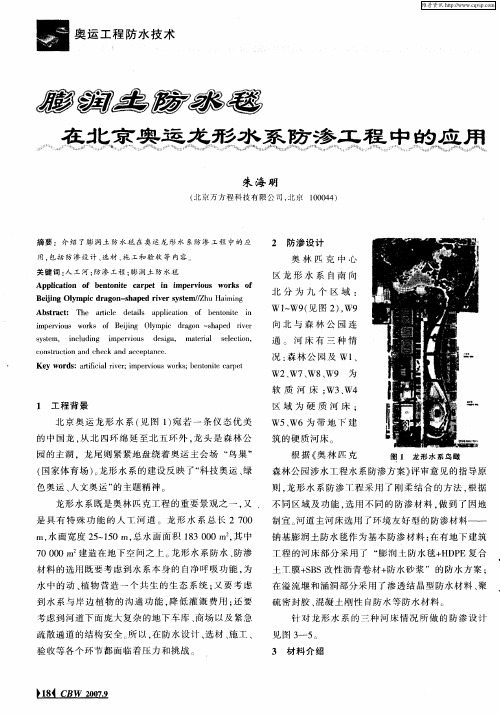

ICS93.160P57备案号：27552－2010DB15膨润土防水毯衬砌渠道工程技术规程Geosynthetic Clay Liner Construction Code for Canal Lining Engineering内蒙古自治区质量技术监督局 发布DB15/T470─2010前言膨润土防水毯用于渠道衬砌工程，防渗性能良好，由于膨润土防水毯是柔性材料，对北方季节冻土区的冻融变化有很强的适应性。
本标准由内蒙古自治区水利厅提出。
本标准起草单位：内蒙古自治区水利科学研究院、内蒙古河套灌区永济灌域管理局永济试验站、巴彦淖尔市临河区水务局本标准主要起草人：程满金、步丰湖、柴建华、于健、王俊英、赵培清、叶德忠、高文慧。
ⅠDB15/T470─2010 2DB15/T470─2010 膨润土防水毯衬砌渠道工程技术规程1 范围本规程适用于各级渠道衬砌工程的规划设计、施工和管理。
2 引用标准下列文件中的条文通过标准的引用而成为本标准的条文。
凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用本标准，然而，鼓励根据本标准达成协议的各方面研究是否可使用这些文件的最新版本。
凡是不注日期的引用文件，其最新版本适用于本标准。
GB175 硅酸盐水泥、普通硅酸盐水泥GB50614 混凝土质量控制标准SL18 渠道防渗工程技术规范JG/T193 钠基膨润土防水毯JGJ52 通混凝土用砂质量标准及检验方法3 术语和定义下列术语和定义适应于本规程3.1 膨润土（Bentonite）：土中粘粒成分主要由亲水性矿物组成，同时具有显著的吸水膨胀和失水收缩两种变形特性的粘土。
3.2 膨润土防水毯（Geosynthetic Clay Liner 简称GCL）：是在两层土工合成材料之间夹封膨润土粉末，上、下层间通过针刺、粘接或缝合牢固结合为一体的复合材料，具有较高的抗剪强度和抗拉强度，用于密封、隔离或防渗。
上下层土工合成材料一般为针刺无纺土工织物，也有下层或上层采用机织土工织物或土工膜。
钠基膨润土防水毯在滹沱河生态防洪工程中的应用
朱永涛;赵伟鑫;张志华
【期刊名称】《水利建设与管理》
【年(卷),期】2016(036)001
【摘要】钠基膨润土防水毯与其他类型的防水毯相比,具有良好的抗渗性、柔韧性、防水性和施工简单等优点,它是一种新型的土工合成材料.以滹沱河生态防洪工程为
依托,本文分别对钠基膨润土防水毯的工程设计、施工要点及在工程中的应用进行
了阐述.应用证明:钠基膨润土防水毯在滹沱河生态防洪工程中,起到了较好的防渗效果和显著的经济效益,为以后类似的生态防洪工程提供了理论和技术支撑.
【总页数】4页(P12-15)
【作者】朱永涛;赵伟鑫;张志华
【作者单位】河北省水利科学研究院,河北石家庄050051;河北省水利科学研究院,
河北石家庄050051;河北省水利科学研究院,河北石家庄050051
【正文语种】中文
【中图分类】TV87
【相关文献】
1.钠基膨润土防水毯在滹沱河防洪整治中的试验研究 [J], 张潮;朱永涛;赵晓龙;赵
伟鑫;朱向梅
2.膨润土防水毯在滹沱河生态环境工程中的应用 [J], 孙金龙;齐益达;石亚竹
3.天然钠基膨润土防水毯在地下室主体结构防水工程中的应用 [J], 游曾荣
4.钠基膨润土防水毯施工技术r在园博园水系结构层施工中的应用 [J], 张毅敏
5.钠基膨润土防水毯在人工湖生态景观防渗工程中的应用 [J], 车向群
因版权原因，仅展示原文概要，查看原文内容请购买。
钠基膨润土防水毯在桑干河治理工程中应用常桂龙;杨林中;萧威;沈承秀;罗光明;骆祥君【摘要】钠基膨润土防水毯作为一种经济环保、防渗能力强的新型防渗材料,在桑干河综合治理工程中应用,使得河道治理工程的防渗效果大大提高,并且在经济上,减少了投资成本,节约了大量宝贵的水资源.在满足工程防渗要求的同时,为工程的施工争取了时间,极大改善了当地的生态环境,在社会、经济与生态方面,具有较高的推广应用价值.【期刊名称】《水科学与工程技术》【年(卷),期】2019(000)001【总页数】4页(P63-66)【关键词】钠基膨润土;防水毯【作者】常桂龙;杨林中;萧威;沈承秀;罗光明;骆祥君【作者单位】河北省张家口市涿鹿县水务局,河北张家口 075600;北京万方程科技有限公司, 北京 100038;北京万方程科技有限公司, 北京 100038;北京万方程科技有限公司, 北京 100038;北京万方程科技有限公司, 北京 100038;北京万方程科技有限公司, 北京 100038【正文语种】中文【中图分类】TV443+.31 桑干河概况桑干河发源于山西省北部宁武县的管涔山分水岭村，源子河发源于山西省左云县的截口山，靠近长城。
桑干河流经朔州市、大同市，至阳高县尉家小堡村，于固定桥入册田水库，册田水库下游进入河北省境内。
经宣化，涿鹿到怀来县朱官厅屯附近与洋河汇合流入官厅水库。
桑干河上的主要支流有黄水河、浑河、御河等。
全长700多km，涿鹿县境内流径长度47.2km。
县境以上流域面积24341km2，县境内1232km2。
河北省、怀涿盆地，在涿鹿县的保庄村东与洋河汇合，直入官厅水库。
桑干河流域气候冬季寒冷少雨雪。
春季偏北或偏西北风盛行，气温回升快、蒸发量大，形成干旱雨少天气。
夏季气温暖湿，是一年中的主要降雨季节，但雨量较少，多年平均降雨量350～450mm，年水面平均蒸发量1343mm。
区域内地形复杂多样，植被稀少，土壤侵蚀较为严重。
生态沟渠及护岸施工方案第一节生态沟渠及护岸施工方案一、生态沟渠施工流程：沟渠测量工程→沟渠开挖工程→膨润土防水毯铺设工程→驳岸工程→护坡工程。
各工序呈一定时间差作分段流水作业，各作业段内施工均采用由下游至上游方向进行。
二、沟渠测量工程地形整理完成后即可进行沟渠的定位放线，根据施工图坐标基点，按沟渠设计的中心线坐标，准确地找出各放线点，设立控制桩，标明桩号。
然后再根据沟渠宽度，以中心线为基准定边桩，放出沟渠的水平曲线、竖向标高曲线。
根据沟渠做法不同确定开槽工作面。
三、沟渠开挖工程（一）土方开挖工艺流程图：本工程土方开挖采用机械挖土、人工辅助。
土方开挖前了解落实有无地下管网或其它障碍物并进行处理保护。
依据定位方格网和图纸尺寸撒灰线控制开挖区域，在灰线处每5m 设置高程控制桩，控制开挖深度。
机械开挖时，控制桩要明显，加插小红旗，给与提示，且基底预留2-4cm，以防超挖。
开挖出来的土方在场地有条件时留足回填用的土，多余土方运走避免二次倒运，基槽挖好后，经检验合格后，报监理检验合格后进行下道工序。
（二）施工准备1、工作面安排沟渠土方施工，拟分为五个区段全线施工，每隔区域开两个工作面，拟投入20 台挖掘机及4 台推土机，50 辆自卸汽车，进行沟渠土方开挖，护坡施工及时跟进。
2、施工机械设备配置主要施工机械设备共投入74 台套，其中挖掘机20 台，推土机4台，自卸汽车50 辆。
（三）施工顺序1、一般遵循自上而下、分梯段进行施工的原则；先进行植被清理、表土清挖，形成周边截排水系统，再进行削地皮开挖。
2、在崩窝、跌坎等急需特殊处理的部位，尽量加大人工和设备的投入，保证开挖顺利按时完成。
（四）施工方法1、施工排水在施工区域内设置临时性或长期性排水沟，将地面水排走；排水沟纵向坡度一般不小2%，使场地不积水；在堤顶设置截水沟、排洪沟，在地面需要地段内修筑水堤堰阻水，阻止坡顶雨水流入开挖区域内。
2、机械削坡开挖（1）首先进行测量定位，找平放线，定位开挖宽度，按放线分块（段）分层挖土。
膨润土防渗毯在干旱河生态修复中的应用探索摘要：膨润土防水毯既具有土工材料的特性，又具有优异的防水性能。
本文以膨润土防水毯在滹沱河综合治理中的应用为例，分析膨润土防水毯在华北干旱河道生态修复的作用，并介绍了基面处理、材料裁剪、节点处理等关键环节，介绍了重点、难点以及不同部位的施工要点。
关键词：膨润土防水毯；干旱河道；生态修复；防渗Abstract: the properties of bentonite waterproof blanket has the geotechnical materials, and has excellent water resistance to. In this paper the application of bentonite waterproof blanket in the comprehensive management of Hutuo River as an example, analysis of the effects of bentonite waterproof blanket in ecological restoration in North China in arid river, and introduces the key links of surface treatment, material cutting, node processing, introduces the emphasis, difficulty and different parts of the key points of construction.Keywords: bentonite waterproof blanket; drought River; ecological restoration; seepage1.研究背景随着当前社会经济的迅速发展及城镇化的快速推进，人们生产生活用水量迅猛增加，因此对河流水资源的索取与日俱增，很多河流上游修建了水库，将河流拦腰截断，河流水量急剧减少。
第6期（总第125期）■膨润土防水毯在水利工程中的应用周长江1，李闪闪2（1.洛阳中城房地产开发股份有限公司，洛阳天基地产有限公司，河南洛阳471003；2.洛阳中城房地产开发股份有限公司，河南洛阳471003）
摘要介绍了钠基膨润土防水毯的优点，通过水利工程中底部防渗处理对钠基膨润土防水毯应用的工程总结，提出了对水利工程中钠基膨润土防水毯施工的几点建议。关键词膨润土防水毯；防水工程；水利工程Abstract：ThispaperintroducstheadvantagesofGeosyntheticClayLiner；andthroughtheengineeringsummaryfromAnti-seepageofHydraulicEngineering，givessomesuggestionsabouttheconstructionofGeosyntheticClayLiner.Keywords：geosyntheticclayliner；waterproofingengineering；hydraulicengineering
0引言
钠基膨润土防水毯（GCL）是一种新型的土工合成材料，既有土工材料的主要特性，又有非常优异的防水防渗性能，是由两层土工合成材料包裹高膨胀性的天然钠基膨润土颗粒，由针刺法制成的新型毯状土工防水材料。通过针刺法，钠基膨润土防渗毯内可形成许多小的纤维空间，使膨润土颗粒不能随意滚动，在遇水时膨润土颗粒会吸水急剧膨胀，在上下两层土工布和刺针的限制下，在毯内迅速横向扩张联结形成高密度的粘稠状胶体防水层，吸水膨胀后的钠基膨润土的透水系数会降到K=α×10-9cm/s（α=1～9）以下，有效地防止了水的渗漏。解决密封、隔离、防渗漏问题，效果好，抗破坏性强。相对传统防水防渗材料，钠基膨润土防水毯优势明显。1钠基膨润土防水毯的优点
1.1优异的抗渗性和整体联结性
钠基膨润土在水压状态下遇水会形成高密度粘稠状胶体横向防水层，厚度约3mm时，它的透水性一般在5×10-9cm/s以下，相当于100倍的30cm厚度粘土的透水性，抗渗静水
压可达1.0MPa以上，具有很强的抗渗性能。由于钠基膨润土防水毯是依靠膨润土吸水后的高膨胀、低透水性防渗，《JGT193-2006》要求钠基膨润土防水毯单位最低面积质量不小于4000g/m2，防水毯中钠基膨润土密实度较高，这样就有足够多的钠基膨润土可以吸水膨胀横向联结形成连续不间断的防水层，不易出现漏水点，施工质量较易得到保证；同时又能有效地填补2mm以内因施工质量、不均匀沉降或后期破坏等原因产生的轻微损伤和裂缝，具有非常好的整体联结性。1.2绿色环保、寿命长久
钠基膨润土为天然无机材料，主要矿物成分为蒙脱石，对人体无害无毒，不会污染水体；同时整个膨胀防渗过程只
是物理膨胀过程，无其他有害化学物质产生，即便将来长埋地下，或周围环境发生变化，也不会发生老化或腐蚀现象，对地理环境也没有什么特别的影响，具有良好的环保性能。而且由于整个胀缩过程只是物理过程，膨润土在干燥条件下会自动恢复为原来的分子结构无其他变化，所以整个胀缩过程可反复无限次，可保证钠基膨润土防水毯在经过若干年后仍能保持完美的防水性能。因此，钠基膨润土防水毯的使用寿命更长久。1.3施工方法简单可靠，施工要求低
和其他防水材料比较，钠基膨润土防水毯施工属干作业，相对比较简单，不需要加热和粘贴。只需用膨润土粉末和钉子、垫圈等进行连接和固定，由于具有较好的界面摩擦特性，在陡坡的地方也很容易处理，接缝处的密封性也容易得到保证。钠基膨润土防水毯具有良好的抗冻融性，对温差反应不敏感，在传统防水材料无法施工的负温下（-20℃）仍可施工，在寒冷气候条件下也不会脆断，可广泛应用于我国的各个地区。完工后不需要做闭水试验等特别的检查，如果发现防水缺陷也容易维修，由于膨润土的超强膨胀性（可膨胀15倍以上），即使防水毯被刺破，可能的漏水点也会因膨润土的横向迁移而自行愈合。钠基膨润土防水毯是目前防水材料中施工工期最短的。钠基膨润土防水毯由于这些自身的独有特色，突出的性价，引起了各相关单位的关注，建设部已于2006年11月底颁布了本产品的行业标准《JGT193-2006》，并于2007年3月正式实施。目前已广泛地应用于水利、市政（垃圾填埋）、地铁隧道、路桥、环保、人工湖泊水景及建筑地下防水、防渗工程等各个防水防渗领域。洛阳市洛龙新区景观人工渠工程中某些标段在渠底防渗设计时，通过综合比较选择，也都采用了钠基膨润土防水毯进行渠底防渗处理。具体工艺为：先将渠道按设计尺寸开
工程应用73··2011
年
■
挖成型，将渠底地基夯实平整至规范要求，然后在成型的渠底上铺设钠基膨润土防水毯，毯之间采用同向搭接连接，搭接长度30~50cm；边坡部分，由于坡度较缓，大部分采用条带法搭接连接，并用销钉加垫片将其固定；一些陡坡和特殊地段，则采用膏体法连接；毯子铺好后，在毯子上浇筑不少于10cm的素混凝土保护层，在保证防水毯受压基本均匀的情
况下，同时预防蓄水后水中植被和杂物对膨润土防水毯的穿刺和损坏。现工程已完工投入运行，经过几年的时间检验，防渗效果良好，水流顺畅，水量损失不大。通过实际施工铺设的经验总结，发现施工质量对钠基膨润土防水毯防水效果起着非常重要的作用，一些施工细节问题需特别注意。2钠基膨润土防水毯的施工中需要注意的问题
2.1关于钠基膨润土防水毯的基础底面处理问题
钠基膨润土防水毯的防水作用主要是靠毯子内部的膨润土吸水膨胀，在防水毯上下两层土工布及刺针的限制下横向扩张，形成一层密实的粘稠状粘土防水层来防水的。所以防水毯底部基面的整洁程度很重要，如果基面上有突起或硬质杂物，则可能会造成防水毯局部被刺穿的情况，影响防水效果。所以，地基如果为土质地基，要将需铺设面的土体用必要的设备整平夯实，一般要求压实度90%以上，表面平整光滑，不能有凸起1cm以上的岩石和其它尖锐硬物，也不能有明显的空洞；如为混凝土基础，则应将表面打扫干净，保证表面无1cm以上硬物杂石。有些单位会选择在防水毯下加铺2~3cm厚砂层，来保证基面平整，其实是不可取的。这样由于砂子为散铺状态，在水重力和保护层的高压下很容易发生流动，将无法保证防水毯的两面能达到200kg/m2以上的压力，从而影响膨润土吸水后横向扩张联合的效果。2.2关于钠基膨润土防水毯铺设防水保护层的问题
钠基膨润土防水毯铺设完成后，若随后可能有降雨发生，或四周有地下水渗出，须进行必要的排水防水处理，应立即覆盖回填土或在防水毯上做防水保护层，比如覆盖土工膜或者临时防水油布等。避免因雨水和地下水造成防水毯的水化反应，减少因防水毯吸水膨胀造成的压力损失，保证防水毯的防水效果。另外当防水毯上部保护层为素混凝土保护层时，也应加铺防水保护层，避免在浇筑素混凝土过程中，防水毯吸收混凝土中的水分发生水化作用（见图1）。此外，若使用回填土作为防水毯的顶面保护层，为避免防水毯被水中植被根部扎破，回填土厚度应在60cm以上；回填土颗粒粒径以25mm左右为佳；尽量以低钙质土回填，保证防水毯的钠基土性；回填土每回填300mm厚度时，要进行夯实，回填土的密实度不得低于95%。2.3关于钠基膨润土防水毯的铺设搭接问题
为了使防水毯使用年限更长，达到预期的防水效果，以针刺覆膜法钠基膨润土防水毯（GCL-OF）为例，防水毯铺设时一定要让有纺布一面朝上，HDPE膜一面朝迎水面。对明渠流水利工程，还应特别注意沿水流方向上的防水毯的搭接次序，应使上游的防水毯面搭接在下游防水毯面的上层，且应错缝搭接，搭接长度不小于300mm。钠基膨润土防水毯目前常用的有两种搭接方法，一种是条带法，一种是膏体法。条带法是将膨润土防水毯在长度和宽度方向搭接30cm，应保证接缝无褶皱，无杂土和其它材料。在离边30cm处，用人工或机械铺宽10cm、高1cm的条状膨润土粉末均匀铺撒在两层GCL中间。膏体法是在膨润土粉末中加水（重量比约1：3），均匀拌和，直到获得平滑柔软的膏体。然后将接缝用膏体贴合在一起的方法。一般来说，条带法施工方便，易于掌握，但只在地势平坦地段防水效果较好；膏体法可靠性高，能保证大部分情况的防水效果，但施工繁琐。很多施工单位由于不明白两种方法的区别，或为了省时省力，常在整个工程中全部只使用第一种方法。结果导致在斜坡、拐角处搭接连续性较弱，防水效果较差。正常使用时应该两种方法配合使用，在开阔平坦地区用条带法搭接，在一些斜坡和特殊位置，使用膏体法连接，可使工程质量、效果和工程成本达到综合最优。3综述
作为一种新型的防水材料，由于其独有的材料优越性，钠基膨润土防水毯已在各防水防渗领域得到越来越广泛的应用，随着施工技术越来越完善和成熟，钠基膨润土防水毯必然会在防水防渗领域中发挥更大的作用。
参考文献[1]中华人民共和国建筑工业行业标准.JG/T193-2006钠基
膨润土防水毯.[2]张瑞刚，王在柱，张在刚.浅谈膨润毯在水利上的应用.内
蒙古水利，2007（01）：101-102.[3]赵建武，张永红，张增伟.膨润土防水毯在基础底板防水
工程中的应用.2007（36）：49-53.
