天然钠基膨润土防水毯在工程中的应用摘要：天然钠基膨润土防水毯又名GCL，是一种天然无污染的新型合成材料，材料取之于大自然而又用于大自然，是一个很好的循环过程，不但保护了环境、减少了对自然的污染，而且防水的效果和使用周期更是大大提高，适用于造福子孙后代的百年工程。

关键词：天然钠基膨润土；防水毯；工程应用前言：天然钠基膨润土防水毯（GCL）是一种专门用于人工湖泊水景、垃圾填埋场、地下车库、楼顶花园、水池、油库及化学品堆场等防渗漏的土工合成材料，在沣东•沣河生态景区的设计图中，有一个约1万平方米的生态水池，以及几个大小不一的人工湖，我们利用了这种新型的天然钠基膨润土防水毯作为防渗材料，效果不错。

1.技术介绍1.1防水机理膨润土防水毯所选用的钠基粒子膨润土遇水可膨胀15~20倍，使其形成均匀的黏性高且滤失量低的胶体系统，在两层土工布限制作用下，使膨润土从无序变为有序的膨胀，持续的吸水膨胀结果是让膨润土层自身达到密实，从而具有防水作用。

1.2技术特点1.2.1施工简便无需在混凝土施工基面上做任何前期处理，可直接铺设在夯实的土层上，也可施工于潮湿的混凝土基层，不需要专业防水施工人员从事安装作业，也不需要加热和粘贴，只需用膨润土粉末和钉子、垫圈等进行连接和固定。

对穿墙管线、地下桩头等穿过防水层的部位处理简便。

1.2.2可自愈修补裂隙地下室工程施工条件复杂，许多防水材料易被扎破、穿孔而失去防水作用，但膨润土防水毯具有独特的高膨胀性，能修补细小的裂缝空隙。

对于施工中，对于意外原因造成的微小损坏，不会对材料的防水效果产生根本的影响。

1.2.3耐久性好膨润土是天然矿物，不会随着使用年限的增长而变质，耐久性远超过结构物本身。

1.2.4防水性好膨润土防水毯采用搭节连接，能适应混凝土结构的伸缩变形，比粘接或焊接的材料效果好；具有抗微生物和耐腐蚀性能，化学腐蚀不会影响膨润土防水毯的防水性能。

1.3适用范围膨润土防水毯能适用于地下水压较大、有化学污染等施工环境较差的、防水要求高的地下工程中；膨润土止水条能有效的解决施工缝渗漏问题，且避免传统PVC橡胶止水带安装工序繁琐的缺点，适用于混凝土施工缝处；膨润土防水浆是一种浆状的膨润土，主要使用于膨润土防水毯材料收边及管线穿越防水层时的补强；膨润土防水粉是粒状的天然钠基膨润土，用于需要特殊防护的部位。

天然钠基膨润土防水毯（GCL使用规范本规范是作为常规使用的一个指南，主要适用于景观湖、河道、水库等水利工程。

在具体的施工过程中，设计工程师需要根据不同的应用领域和具体的场地特点，来进行更为详细的规范制定，并制作相应的图纸。

施工单位应结合规范与图纸，根据实地情况进行具体施工。

一............................................................... 产品.. (3)1.简介 (3)2.产品剖面图 (3)3.包装与标识 (3)4.产品外观 (4)5.产品规格 (4)6 .配套辅料二.运输、装卸和贮存41.运输 (4)2.装卸 (5)3.贮存 (4)三.设备要求四.施工前准备 (4)五.产品施工 (5)（一）............................................. 基面处理6（二）........................................... 防水毯的铺设6（三）...................................................锚固6（四）...................................................搭接7（五）贯通结构处理7（六）............................................... 破损修补7（七）................................................ 水化作业（八）回填土10（九）...................................................验收8六.注意事项 (8)一. 产品1.简介“刘房子”品牌膨润土防水毯是吉林刘房子膨润土科技有限公司 引进国际顶尖的技术和设备开发出来的一种新型土工合成防水材料， 它精选刘房子天然钠基膨润土，将其颗粒填充在有纺土工布和无纺土 工布之间，将上层的非织布纤维通过膨润土颗粒、经特殊的工艺和设 备，用专门的方法连结在下层的织布上而做成的。

膨润土防水毯在水利工程中的应用摘要：膨润土防水毯是一种新型环保生态复合防渗材料。

它由两层土工合成材料制成，用优质防渗钠基膨润土夹紧，并通过簇刺复合而成。

具有整体稳定性好、抗变形能力强、永久防渗、生态环境保护等特点，在水利工程建设中具有广阔的推广前景。

基于此，本文对膨润土防水毯在水利工程中的应用进行简要的分析。

关键词：膨润土；防水毯；水利工程；应用1钠基膨润土防水毯的优点1.1优异的抗渗性和整体联结性钠基膨润土在水压状态下遇水会形成高密度粘稠状胶体横向防水层，厚度约3mm时，它的透水性一般在5×10-9cm/s以下，相当于100倍的30cm厚度粘土的透水性，抗渗静水压可达1.0MPa以上，具有很强的抗渗性能。

由于钠基膨润土防水毯是依靠膨润土吸水后的高膨胀、低透水性防渗，《JGT193-2006》要求钠基膨润土防水毯单位最低面积质量不小于4000g/m2，防水毯中钠基膨润土密实度较高，这样就有足够多的钠基膨润土可以吸水膨胀横向联结形成连续不间断的防水层，不易出现漏水点，施工质量较易得到保证；同时又能有效地填补2mm以内因施工质量、不均匀沉降或后期破坏等原因产生的轻微损伤和裂缝，具有非常好的整体联结性。

1.2绿色环保、寿命长久钠基膨润土为天然无机材料，主要矿物成分为蒙脱石，对人体无害无毒，不会污染水体；同时整个膨胀防渗过程只是物理膨胀过程，无其他有害化学物质产生，即便将来长埋地下，或周围环境发生变化，也不会发生老化或腐蚀现象，对地理环境也没有什么特别的影响，具有良好的环保性能。

而且由于整个胀缩过程只是物理过程，膨润土在干燥条件下会自动恢复为原来的分子结构无其他变化，所以整个胀缩过程可反复无限次，可保证钠基膨润土防水毯在经过若干年后仍能保持完美的防水性能。

因此，钠基膨润土防水毯的使用寿命更长久。

1.3施工方法简单可靠，施工要求低和其他防水材料比较，钠基膨润土防水毯施工属干作业，相对比较简单，不需要加热和粘贴。

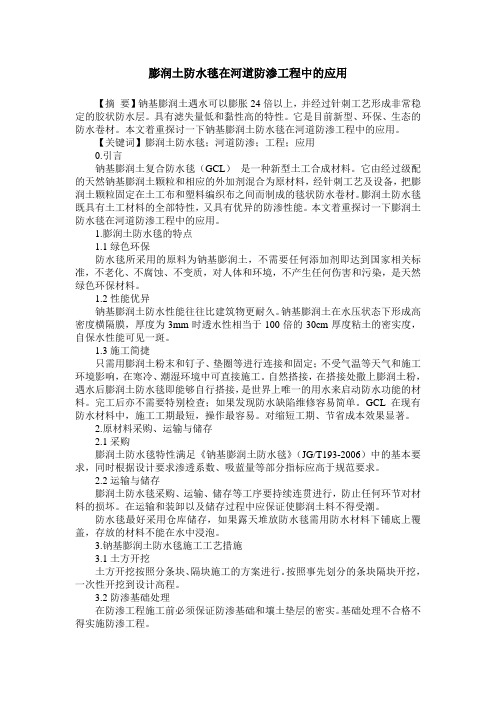

膨润土防水毯在河道防渗工程中的应用【摘要】钠基膨润土遇水可以膨胀24倍以上，并经过针刺工艺形成非常稳定的胶状防水层。

具有滤失量低和黏性高的特性。

它是目前新型、环保、生态的防水卷材。

本文着重探讨一下钠基膨润土防水毯在河道防渗工程中的应用。

【关键词】膨润土防水毯；河道防渗；工程；应用0.引言钠基膨润土复合防水毯（GCL）是一种新型土工合成材料。

它由经过级配的天然钠基膨润土颗粒和相应的外加剂混合为原材料，经针刺工艺及设备，把膨润土颗粒固定在土工布和塑料编织布之间而制成的毯状防水卷材。

膨润土防水毯既具有土工材料的全部特性，又具有优异的防渗性能。

本文着重探讨一下膨润土防水毯在河道防渗工程中的应用。

1.膨润土防水毯的特点1.1绿色环保防水毯所采用的原料为钠基膨润土，不需要任何添加剂即达到国家相关标准，不老化、不腐蚀、不变质，对人体和环境，不产生任何伤害和污染，是天然绿色环保材料。

1.2性能优异钠基膨润土防水性能往往比建筑物更耐久。

钠基膨润土在水压状态下形成高密度横隔膜，厚度为3mm时透水性相当于100倍的30cm厚度粘土的密实度，自保水性能可见一斑。

1.3施工简捷只需用膨润土粉末和钉子、垫圈等进行连接和固定；不受气温等天气和施工环境影响，在寒冷、潮湿环境中可直接施工。

自然搭接，在搭接处撒上膨润土粉，遇水后膨润土防水毯即能够自行搭接，是世界上唯一的用水来启动防水功能的材料。

完工后亦不需要特别检查；如果发现防水缺陷维修容易简单。

GCL在现有防水材料中，施工工期最短，操作最容易。

对缩短工期、节省成本效果显著。

2.原材料采购、运输与储存2.1采购膨润土防水毯特性满足《钠基膨润土防水毯》（JG/T193-2006）中的基本要求，同时根据设计要求渗透系数、吸蓝量等部分指标应高于规范要求。

2.2运输与储存膨润土防水毯采购、运输、储存等工序要持续连贯进行，防止任何环节对材料的损坏。

在运输和装卸以及储存过程中应保证使膨润土料不得受潮。

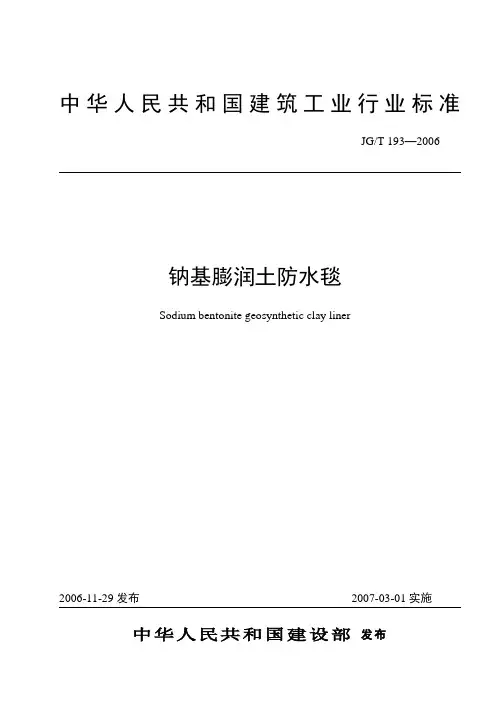

1.1.1.1.1.2 实用标准钠基膨润土防水毯Sodium bentonite geosynthetic clay liner中华人民共和国建设部发布前言钠基膨润土防水毯是一种新型的土工合成材料，主要分为针刺法钠基膨润土防水毯、针刺覆膜法钠基膨润土防水毯和胶粘法钠基膨润土防水毯。

本标准中附录A和附录B为规范性附录，附录A等效采用美国材料试验协会标准ASTM D5084-1990中的测试方法。

本标准由建设部标准定额研究所提出。

本标准由建设部建筑工程标准技术归口单位中国建筑科学研究院归口。

本标准由北京博克建筑化学材料有限公司、国家建筑材料测试中心主编，捷高科技（苏州）有限公司、宜兴市非织造布厂、天津科润惠达非织造布有限公司、辽宁赛特防水科技发展有限公司、中国铁道科学研究院金属及化学研究所、中材料集团研究开发中心和天津市兴荣非织造布有限公司参加编写。

本标准主要起草人：刘海波、刘继武、郑勇亚、鲍志洪、谢世平、谭振珮、祝和权、李立光、郎荣良、孙云蓉。

钠基膨润土防水毯1 范围本标准规定了钠基膨润土防水毯的产品分类、规格及代号、技术要求及试验方法、检验规则、标志、包装、贮运与运输等。

本标准适用于地铁、隧道、人工湖、垃圾填埋场、机场、水利、路桥、建筑等领域的防水、防渗工程使用的以钠基膨润土为主要原料，采用针刺法、针刺覆膜法或胶粘法生产的钠基膨润土防水毯（简称GCL）。

本标准不适用于存在高浓度电解质溶液的防水、防渗工程。

2 规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。

凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。

凡是不注日期的引用文件，其最新版本适用于本标准。

GB/T 2791 胶粘剂T剥离强度试验方法挠性材料对挠性材料GB/T 4667 机织物幅宽的测定GB/T 13760 土工布的取样和试样的准备GB/T 15788 土工布拉伸试验方法宽条样法GB/T 17643 土工合成材料聚乙烯土工膜GB/T 17690 土工合成材料塑料扁丝编织土工布JC/T 593 膨润土试验方法3 分类与标记3.1分类3.1.1 按产品类型分类3.1.1.1 针刺法钠基膨润土防水毯，是由两层土工布包裹钠基膨润土颗粒针刺而成的毯状材料，如图1（a）所示。

钠基膨润土防水毯Sodium bentonite geosynthetic clay liner中华人民共和国建设部发布前言钠基膨润土防水毯是一种新型的土工合成材料，主要分为针刺法钠基膨润土防水毯、针刺覆膜法钠基膨润土防水毯和胶粘法钠基膨润土防水毯。

本标准中附录A和附录B为规范性附录，附录A等效采用美国材料试验协会标准ASTM D5084-1990中的测试方法。

本标准由建设部标准定额研究所提出。

本标准由建设部建筑工程标准技术归口单位中国建筑科学研究院归口。

本标准由北京博克建筑化学材料有限公司、国家建筑材料测试中心主编，捷高科技（苏州）有限公司、宜兴市非织造布厂、天津科润惠达非织造布有限公司、辽宁赛特防水科技发展有限公司、中国铁道科学研究院金属及化学研究所、中材料集团研究开发中心和天津市兴荣非织造布有限公司参加编写。

本标准主要起草人：刘海波、刘继武、郑勇亚、鲍志洪、谢世平、谭振珮、祝和权、李立光、郎荣良、孙云蓉。

钠基膨润土防水毯1 范围本标准规定了钠基膨润土防水毯的产品分类、规格及代号、技术要求及试验方法、检验规则、标志、包装、贮运与运输等。

本标准适用于地铁、隧道、人工湖、垃圾填埋场、机场、水利、路桥、建筑等领域的防水、防渗工程使用的以钠基膨润土为主要原料，采用针刺法、针刺覆膜法或胶粘法生产的钠基膨润土防水毯（简称GCL）。

本标准不适用于存在高浓度电解质溶液的防水、防渗工程。

2 规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。

凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。

凡是不注日期的引用文件，其最新版本适用于本标准。

GB/T 2791 胶粘剂T剥离强度试验方法挠性材料对挠性材料GB/T 4667 机织物幅宽的测定GB/T 13760 土工布的取样和试样的准备GB/T 15788 土工布拉伸试验方法宽条样法GB/T 17643 土工合成材料聚乙烯土工膜GB/T 17690 土工合成材料塑料扁丝编织土工布JC/T 593 膨润土试验方法3 分类与标记3.1分类3.1.1 按产品类型分类3.1.1.1 针刺法钠基膨润土防水毯，是由两层土工布包裹钠基膨润土颗粒针刺而成的毯状材料，如图1（a）所示。

天然钠基膨润土防水毯施工技术研究摘要：钠基膨润防水毯是一种由非织造土工布、钠基膨润土、塑料扁丝编织土工布组成，主要用在人工湖泊、地下车库、水池等工程中的防渗处理，其由膨胀性较强的钠基膨润土填充而成，再利用复合土工布和无纺工布包裹，进一步制作成膨润土防渗垫。

近几年，该工艺技术发展迅速，其具有防水效果好、工艺简单的应用特点。

本文主要就钠基膨润土防水毯技术大面积施工工艺进行了相关的阐述和分析。

关键词：钠基膨润土；防水毯；大面积施工本文以某河道的综合开发治理为例，该河道的治理目标为提升防洪能力，根据河道的蓄水情况，改善景观水面，进而使在该河道实施的水利工程具有更强的综合性效用。

其中，河道景观水面工程包括许多内容，如防冲措施等等。

该河道底部主槽采用的是材料是透水性砂砾，相关的勘探部门对当地的地质情况进行了相关研究，根据地质条件和施工要求，决定采用钠基膨润土防水毯作为主要防渗技术。

一、钠基膨润土防水毯施工技术简介纳基膨润土防水毯是十分常用的施工技术，由即使进行大面积铺设也不需要繁琐的施工工序，采用人工铺设的方法即可，即由施工人员将成卷防水毯铺展在指定位置，并拖拽防水毯的四周，确保防水毯铺设整齐。

经过多次施工总结可知，人工铺设需要消耗过多的时间，且需要安排的铺设工人较多，对工人配合度的要求也相对较高。

如果工人配合不当，会导致防水毯出现褶皱等问题，且受到各类原因的影响，时常会出现位置偏离的问题。

针对这些问题，为了提升铺设效率和质量，可以根据施工条件和要求进行铺设方案的改进。

通常，防水毯会以卷的形式出厂，卷芯位置会放置中空硬纸管，纸管的直径为75mm。

经过研究，可以在中空管中插入镀锌钢管，钢管的长度为7m，用钢管作为中轴，然后在钢管中穿入绳索，拖拽绳索即可铺设防水毯。

这种铺设方式能够在一定程度上提升铺设效率，但研究决定，采用机械和人工结合的铺设方式最佳。

可以选用轻巧、便捷的铺设机械，将压实度控制在95%左右，从而避免过深沟壑的产生，确保防水毯的整体质量。
