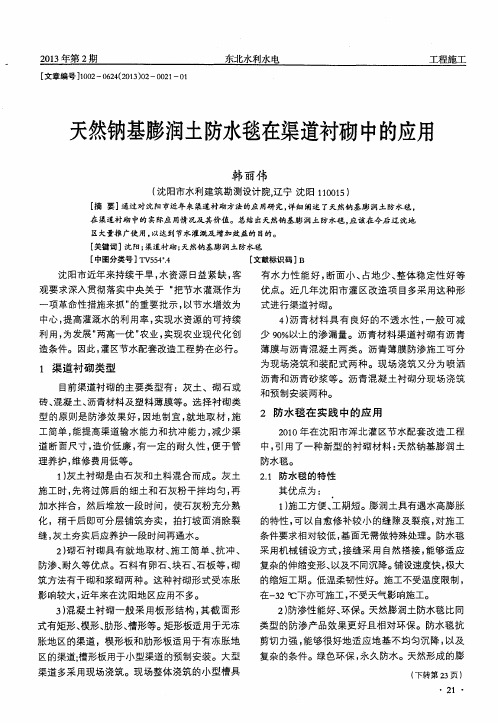

膨润土防水毯在河道防渗工程中的应用【摘要】钠基膨润土遇水可以膨胀24倍以上，并经过针刺工艺形成非常稳定的胶状防水层。

具有滤失量低和黏性高的特性。

它是目前新型、环保、生态的防水卷材。

本文着重探讨一下钠基膨润土防水毯在河道防渗工程中的应用。

【关键词】膨润土防水毯；河道防渗；工程；应用0.引言钠基膨润土复合防水毯（gcl）是一种新型土工合成材料。

它由经过级配的天然钠基膨润土颗粒和相应的外加剂混合为原材料，经针刺工艺及设备，把膨润土颗粒固定在土工布和塑料编织布之间而制成的毯状防水卷材。

膨润土防水毯既具有土工材料的全部特性，又具有优异的防渗性能。

本文着重探讨一下膨润土防水毯在河道防渗工程中的应用。

1.膨润土防水毯的特点1.1绿色环保防水毯所采用的原料为钠基膨润土，不需要任何添加剂即达到国家相关标准，不老化、不腐蚀、不变质，对人体和环境，不产生任何伤害和污染，是天然绿色环保材料。

1.2性能优异钠基膨润土防水性能往往比建筑物更耐久。

钠基膨润土在水压状态下形成高密度横隔膜，厚度为3mm时透水性相当于100倍的30cm厚度粘土的密实度，自保水性能可见一斑。

1.3施工简捷只需用膨润土粉末和钉子、垫圈等进行连接和固定；不受气温等天气和施工环境影响，在寒冷、潮湿环境中可直接施工。

自然搭接，在搭接处撒上膨润土粉，遇水后膨润土防水毯即能够自行搭接，是世界上唯一的用水来启动防水功能的材料。

完工后亦不需要特别检查；如果发现防水缺陷维修容易简单。

gcl在现有防水材料中，施工工期最短，操作最容易。

对缩短工期、节省成本效果显著。

2.原材料采购、运输与储存2.1采购膨润土防水毯特性满足《钠基膨润土防水毯》（jg/t193-2006）中的基本要求，同时根据设计要求渗透系数、吸蓝量等部分指标应高于规范要求。

2.2运输与储存膨润土防水毯采购、运输、储存等工序要持续连贯进行，防止任何环节对材料的损坏。

在运输和装卸以及储存过程中应保证使膨润土料不得受潮。

AutoBank软件分析河道堤防的渗流稳定性李宇【摘要】我国河流众多,河系情况十分复杂.目前大部分河道堤防存在严重的渗漏问题,威胁水利工程及沿岸人民群众生命财产安全.AutoBank软件是对水利建筑物进行渗流分析的重要软件,文章以应用钠基膨润土防水毯作为防水材料的抚河河道为例,利用AutoBank软件计算渗流场,计算典型断面的单宽渗流量、水力梯度及浸润线,分析及评价钠基膨润土防水毯的实际防渗效果.【期刊名称】《中国水能及电气化》【年(卷),期】2019(000)001【总页数】5页(P50-54)【关键词】AutoBank;钠基膨润土防水毯;渗流分析【作者】李宇【作者单位】江西省赣抚平原水利工程管理局,江西南昌 330096【正文语种】中文【中图分类】TV223.41 概述AutoBank软件是用于渗流计算和稳定性分析的重要软件，其研究对象为堤防、水库大坝等水工建筑物，它既能计算稳定渗流场问题，又能处理非稳定饱和渗流场的问题。

AutoBank软件将三维的空间问题巧妙地简化为二维平面问题，其主界面是依托AutoCAD的界面设计的，使用者可以在界面中直接绘制简化模型。

在构建模型时，使用者应定义其宽度、高度、边坡比等，确定土层的材料和渗透系数，绘制出临界水位的高度，根据这些数据AutoBank软件利用有限元的原理进行渗流计算，求解渗流场，并将渗流场的计算结果以图表或数值的型式直观显示出来，包括等势线、浸润线、流速等值线图、流速矢量图、水力坡降等值线图等 [1]。

本文以江西省抚河河道为研究对象，防渗材料采用钠基膨润土防水毯，利用AutoBank软件进行渗流计算，分析其实际的作用效果。

钠基膨润土防水毯是新型的复合材料，是由两层土工合成材料夹封膨润土，利用针刺、黏结或缝合工艺等制作而成的，其中起防水作用的主要成分为蒙脱石[2]。

在遇水情况下，膨润土颗粒会迅速膨胀，挤压颗粒间存在的空气，形成一层致密的不透水层，从而起到挡水作用。

钠基膨润土防水毯渗透系数的测定1. 引言钠基膨润土防水毯是一种常用的地下工程防水材料，其渗透系数是评价其防水性能的重要指标。

本文旨在介绍钠基膨润土防水毯渗透系数的测定方法及其影响因素，为相关领域的研究和工程实践提供参考。

2. 渗透系数的定义与意义渗透系数是指单位时间内流体通过单位面积的材料的能力，用于描述材料的渗透性能。

在钠基膨润土防水毯的防水工程中，渗透系数的大小直接影响着防水毯的防水效果。

因此，准确测定渗透系数对于评估防水毯的性能具有重要意义。

3. 渗透系数的测定方法3.1 静态水头法静态水头法是一种常用的测定渗透系数的方法。

具体步骤如下：1.准备测试样品：将钠基膨润土防水毯按照一定尺寸切割成样品。

2.搭建实验装置：将样品放置在一个封闭的容器中，容器底部设置一个水头，通过调节水头的高度来控制水的压力。

3.测定流量：打开水源，记录单位时间内通过样品的水流量。

4.计算渗透系数：根据流量和样品的面积，可以计算出渗透系数。

3.2 渗透压差法渗透压差法是另一种常用的测定渗透系数的方法。

具体步骤如下：1.准备测试样品：将钠基膨润土防水毯按照一定尺寸切割成样品。

2.搭建实验装置：将样品放置在一个封闭的容器中，容器内部设置两个水槽，分别注入不同浓度的溶液。

通过调节两个水槽的溶液浓度差来产生渗透压差。

3.测定流量：打开两个水槽之间的阀门，记录单位时间内通过样品的溶液流量。

4.计算渗透系数：根据流量、样品的面积以及溶液的浓度差，可以计算出渗透系数。

4. 影响渗透系数的因素钠基膨润土防水毯的渗透系数受到多个因素的影响，主要包括以下几个方面：4.1 材料的结构钠基膨润土防水毯的结构特点对其渗透性能有重要影响。

例如，纤维的分布、纤维间的连接方式等都会影响渗透系数的大小。

4.2 材料的厚度材料的厚度会影响渗透系数的大小。

一般情况下，材料越厚，渗透系数越小。

4.3 温度温度对钠基膨润土防水毯的渗透性能有一定影响。

一般情况下，温度越高，渗透系数越大。

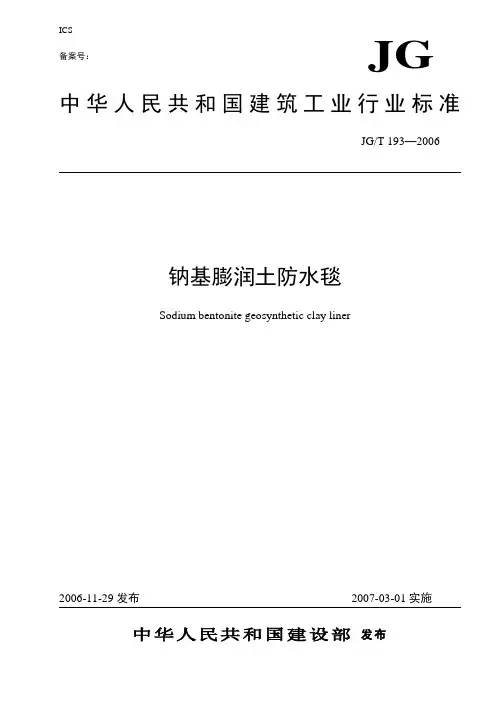

ICS备案号：JG钠基膨润土防水毯Sodium bentonite geosynthetic clay liner中华人民共和国建设部 发布前言钠基膨润土防水毯是一种新型的土工合成材料，主要分为针刺法钠基膨润土防水毯、针刺覆膜法钠基膨润土防水毯和胶粘法钠基膨润土防水毯。

本标准中附录A和附录B为规范性附录，附录A等效采用美国材料试验协会标准ASTM D5084-1990中的测试方法。

本标准由建设部标准定额研究所提出。

本标准由建设部建筑工程标准技术归口单位中国建筑科学研究院归口。

本标准由北京博克建筑化学材料有限公司、国家建筑材料测试中心主编，捷高科技（苏州）有限公司、宜兴市非织造布厂、天津科润惠达非织造布有限公司、辽宁赛特防水科技发展有限公司、中国铁道科学研究院金属及化学研究所、中材料集团研究开发中心和天津市兴荣非织造布有限公司参加编写。

本标准主要起草人：刘海波、刘继武、郑勇亚、鲍志洪、谢世平、谭振珮、祝和权、李立光、郎荣良、孙云蓉。

钠基膨润土防水毯1 范围本标准规定了钠基膨润土防水毯的产品分类、规格及代号、技术要求及试验方法、检验规则、标志、包装、贮运与运输等。

本标准适用于地铁、隧道、人工湖、垃圾填埋场、机场、水利、路桥、建筑等领域的防水、防渗工程使用的以钠基膨润土为主要原料，采用针刺法、针刺覆膜法或胶粘法生产的钠基膨润土防水毯（简称GCL）。

本标准不适用于存在高浓度电解质溶液的防水、防渗工程。

2 规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。

凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。

凡是不注日期的引用文件，其最新版本适用于本标准。

GB/T 2791 胶粘剂T剥离强度试验方法挠性材料对挠性材料GB/T 4667 机织物幅宽的测定GB/T 13760 土工布的取样和试样的准备GB/T 15788 土工布拉伸试验方法宽条样法GB/T 17643 土工合成材料聚乙烯土工膜GB/T 17690 土工合成材料塑料扁丝编织土工布JC/T 593 膨润土试验方法3 分类与标记3.1分类3.1.1 按产品类型分类3.1.1.1 针刺法钠基膨润土防水毯，是由两层土工布包裹钠基膨润土颗粒针刺而成的毯状材料，如图1（a）所示。

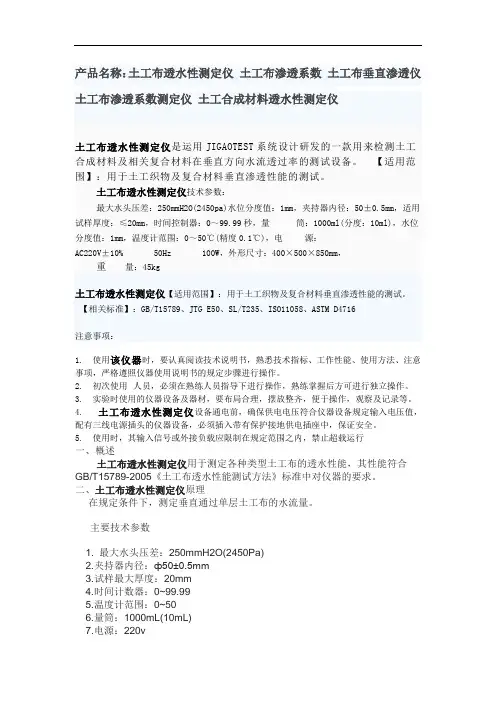

产品名称：土工布透水性测定仪土工布渗透系数土工布垂直渗透仪土工布渗透系数测定仪土工合成材料透水性测定仪土工布透水性测定仪是运用JIGAOTEST系统设计研发的一款用来检测土工合成材料及相关复合材料在垂直方向水流透过率的测试设备。

【适用范围】：用于土工织物及复合材料垂直渗透性能的测试。

土工布透水性测定仪技术参数：最大水头压差：250mmH2O(2450pa)水位分度值：1mm，夹持器内径：50±0.5mm，适用试样厚度：≤20mm，时间控制器：0～99.99秒，量筒：1000ml(分度：10ml)，水位分度值：1mm，温度计范围：0～50℃(精度0.1℃)，电源：AC220V±10% 50Hz 100W，外形尺寸：400×500×850mm，重量：45kg土工布透水性测定仪【适用范围】：用于土工织物及复合材料垂直渗透性能的测试。

【相关标准】：GB/T15789、JTG E50、SL/T235、ISO11058、ASTM D4716注意事项：1. 使用该仪器时，要认真阅读技术说明书，熟悉技术指标、工作性能、使用方法、注意事项，严格遵照仪器使用说明书的规定步骤进行操作。

2. 初次使用人员，必须在熟练人员指导下进行操作，熟练掌握后方可进行独立操作。

3. 实验时使用的仪器设备及器材，要布局合理，摆放整齐，便于操作，观察及记录等。

4. 土工布透水性测定仪设备通电前，确保供电电压符合仪器设备规定输入电压值，配有三线电源插头的仪器设备，必须插入带有保护接地供电插座中，保证安全。

5. 使用时，其输入信号或外接负载应限制在规定范围之内，禁止超载运行一、概述土工布透水性测定仪用于测定各种类型土工布的透水性能，其性能符合GB/T15789-2005《土工布透水性能测试方法》标准中对仪器的要求。

二、土工布透水性测定仪原理在规定条件下，测定垂直通过单层土工布的水流量。

主要技术参数1. 最大水头压差：250mmH2O(2450Pa)2.夹持器内径：ф50±0.5mm3.试样最大厚度：20mm4.时间计数器：0~99.995.温度计范围：0~506.量筒：1000mL(10mL)7.电源：220v8.仪器外形：400X500X850mm9.重量：25kg四·结构仪器由机座，容器，夹持器，控制管路，控制电路等部分组成。

土工布透水性测定仪TSY－1说明书目录：一、土工布透水性测定仪概述二、土工布透水性测定仪原理三、土工布透水性测定仪技术参数四、土工布透水性测定仪结构五、土工布透水性测定仪工作条件六、土工布透水性测定仪操作步骤感谢您购买天津市美特斯试验机厂的土工布透水性测定仪产品，请您在使用本产品之前详细阅读本说明书。

如在使用过程中有任何疑问，请拨打厂家热线电话136********咨询。

一、土工布透水性测定仪概述：本仪器用于测定各种类型土工布的透水性能，其性能符合GB/T15789-2005《土工布透水性能测试方法》标准中对仪器的要求。

二、土工布透水性测定仪原理:在规定条件下，测定垂直通过单层土工布的水流量。

三、土工布透水性测定仪技术参数:1. 最大水头压差：250mmH2O(2450Pa)2.夹持器内径：ф50±0.5mm3.试样最大厚度：20mm4.时间计数器：0~99.995.温度计范围：0~506.量筒：1000mL(10mL)7.电源：220v8.仪器外形：400X500X850mm9.重量：25kg四·土工布透水性测定仪仪器结构:仪器由机座，容器，夹持器，控制管路，控制电路等部分组成。

（见图——外形图）1，机座12前方装有控制面板，面板上装有【工作】按键8·时间计数器9，电源开关10，时间计数器可以进行时间设定。

机座下面装有4只可调垫脚13，调节垫脚使仪器保持水平。

机座内装有电磁阀，管路等元器件。

2，夹持器21通过定位支承销19安放在内容器6内。

内，外容器连成一体，各有出水口与管路连通，上夹持器与有机玻璃水位量筒4连成一体，下夹持器为一开圆孔压板，通过压紧螺母20压紧下夹板，将试样夹紧在夹持器中间。

夹持器安放在定位支撑销19上，水位量筒4有刻度一面朝面板方向，以方便观察。

3、进水口18外接稳压水源，流量控制开关5控制水流导通及流量大小，时间计数器控制电磁阀的动作转换以确定溢出水口17或取水口11流出。

1.1.1.1.1.2 实用标准钠基膨润土防水毯Sodium bentonite geosynthetic clay liner中华人民共和国建设部发布前言钠基膨润土防水毯是一种新型的土工合成材料，主要分为针刺法钠基膨润土防水毯、针刺覆膜法钠基膨润土防水毯和胶粘法钠基膨润土防水毯。

本标准中附录A和附录B为规范性附录，附录A等效采用美国材料试验协会标准ASTM D5084-1990中的测试方法。

本标准由建设部标准定额研究所提出。

本标准由建设部建筑工程标准技术归口单位中国建筑科学研究院归口。

本标准由北京博克建筑化学材料有限公司、国家建筑材料测试中心主编，捷高科技（苏州）有限公司、宜兴市非织造布厂、天津科润惠达非织造布有限公司、辽宁赛特防水科技发展有限公司、中国铁道科学研究院金属及化学研究所、中材料集团研究开发中心和天津市兴荣非织造布有限公司参加编写。

本标准主要起草人：刘海波、刘继武、郑勇亚、鲍志洪、谢世平、谭振珮、祝和权、李立光、郎荣良、孙云蓉。

钠基膨润土防水毯1 范围本标准规定了钠基膨润土防水毯的产品分类、规格及代号、技术要求及试验方法、检验规则、标志、包装、贮运与运输等。

本标准适用于地铁、隧道、人工湖、垃圾填埋场、机场、水利、路桥、建筑等领域的防水、防渗工程使用的以钠基膨润土为主要原料，采用针刺法、针刺覆膜法或胶粘法生产的钠基膨润土防水毯（简称GCL）。

本标准不适用于存在高浓度电解质溶液的防水、防渗工程。

2 规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。

凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。

凡是不注日期的引用文件，其最新版本适用于本标准。

GB/T 2791 胶粘剂T剥离强度试验方法挠性材料对挠性材料GB/T 4667 机织物幅宽的测定GB/T 13760 土工布的取样和试样的准备GB/T 15788 土工布拉伸试验方法宽条样法GB/T 17643 土工合成材料聚乙烯土工膜GB/T 17690 土工合成材料塑料扁丝编织土工布JC/T 593 膨润土试验方法3 分类与标记3.1分类3.1.1 按产品类型分类3.1.1.1 针刺法钠基膨润土防水毯，是由两层土工布包裹钠基膨润土颗粒针刺而成的毯状材料，如图1（a）所示。

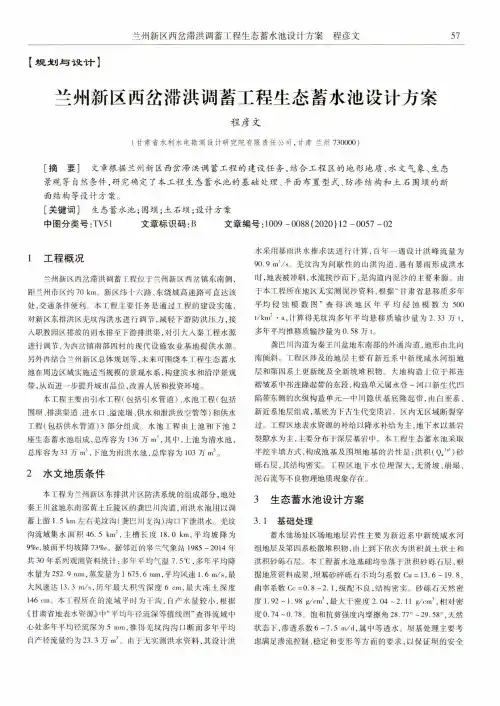

[规划与设计]兰州新区西岔滞洪调蓄工程生态蓄水池设计方案程彦文57兰州新区西岔滞洪调蓄工程生态蓄水池设计方案程彦文(甘肃省水利水电勘测设计研究院有限责任公司，甘肃兰州73_)[摘要]文章根据兰州新区西岔滞洪调蓄工程的建设任务，结合工程区的地形地质、水文气象、生态 景观等自然条件，研究确定了本工程生态蓄水池的基础处理、平面布置型式、防渗结构和土石围坝的断 面结构等设计方案。
