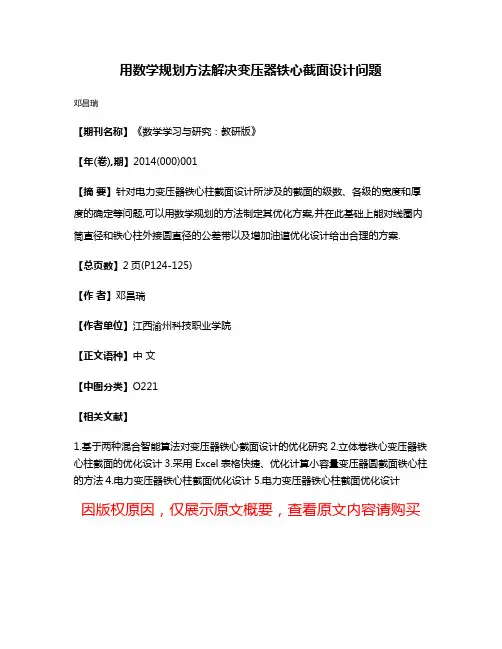

用数学规划方法解决变压器铁心截面设计问题
邓昌瑞
【期刊名称】《数学学习与研究：教研版》
【年(卷),期】2014(000)001
【摘要】针对电力变压器铁心柱截面设计所涉及的截面的级数、各级的宽度和厚度的确定等问题,可以用数学规划的方法制定其优化方案,并在此基础上能对线圈内筒直径和铁心柱外接圆直径的公差带以及增加油道优化设计给出合理的方案.【总页数】2页(P124-125)
【作者】邓昌瑞
【作者单位】江西渝州科技职业学院
【正文语种】中文
【中图分类】O221
【相关文献】
1.基于两种混合智能算法对变压器铁心截面设计的优化研究
2.立体卷铁心变压器铁心柱截面的优化设计
3.采用Excel表格快捷、优化计算小容量变压器圆截面铁心柱的方法
4.电力变压器铁心柱截面优化设计
5.电力变压器铁心柱截面优化设计
因版权原因，仅展示原文概要，查看原文内容请购买。

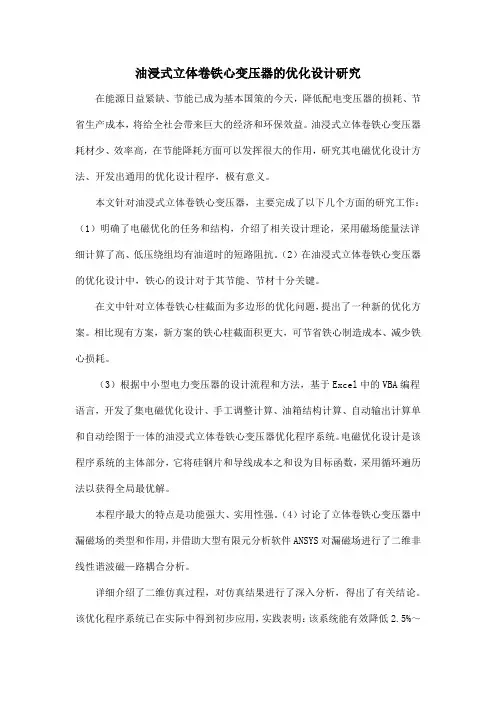

油浸式立体卷铁心变压器的优化设计研究在能源日益紧缺、节能已成为基本国策的今天，降低配电变压器的损耗、节省生产成本，将给全社会带来巨大的经济和环保效益。
油浸式立体卷铁心变压器耗材少、效率高，在节能降耗方面可以发挥很大的作用，研究其电磁优化设计方法、开发出通用的优化设计程序，极有意义。
本文针对油浸式立体卷铁心变压器，主要完成了以下几个方面的研究工作：（1）明确了电磁优化的任务和结构，介绍了相关设计理论，采用磁场能量法详细计算了高、低压绕组均有油道时的短路阻抗。
（2）在油浸式立体卷铁心变压器的优化设计中，铁心的设计对于其节能、节材十分关键。
在文中针对立体卷铁心柱截面为多边形的优化问题，提出了一种新的优化方案。
相比现有方案，新方案的铁心柱截面积更大，可节省铁心制造成本、减少铁心损耗。
（3）根据中小型电力变压器的设计流程和方法，基于Excel中的VBA编程语言，开发了集电磁优化设计、手工调整计算、油箱结构计算、自动输出计算单和自动绘图于一体的油浸式立体卷铁心变压器优化程序系统。
电磁优化设计是该程序系统的主体部分，它将硅钢片和导线成本之和设为目标函数，采用循环遍历法以获得全局最优解。
本程序最大的特点是功能强大、实用性强。
（4）讨论了立体卷铁心变压器中漏磁场的类型和作用，并借助大型有限元分析软件ANSYS对漏磁场进行了二维非线性谐波磁—路耦合分析。
详细介绍了二维仿真过程，对仿真结果进行了深入分析，得出了有关结论。
该优化程序系统已在实际中得到初步应用，实践表明：该系统能有效降低2.5%～
5%的铜铁成本，缩短设计周期、极大提高设计效率，为公司带来实际效益。

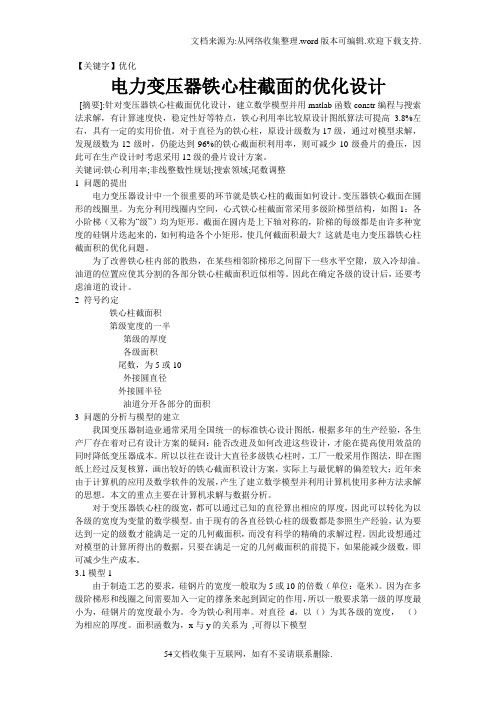

【关键字】优化电力变压器铁心柱截面的优化设计[摘要]:针对变压器铁心柱截面优化设计，建立数学模型并用matlab函数constr编程与搜索法求解，有计算速度快，稳定性好等特点，铁心利用率比较原设计图纸算法可提高 3.8%左右，具有一定的实用价值。
对于直径为的铁心柱，原设计级数为17级，通过对模型求解，发现级数为12级时，仍能达到96%的铁心截面积利用率，则可减少10级叠片的叠压，因此可在生产设计时考虑采用12级的叠片设计方案。
关键词:铁心利用率;非线整数性规划;搜索领域;尾数调整1 问题的提出电力变压器设计中一个很重要的环节就是铁心柱的截面如何设计。
变压器铁心截面在圆形的线圈里。
为充分利用线圈内空间，心式铁心柱截面常采用多级阶梯型结构，如图1：各小阶梯（又称为“级”）均为矩形。
截面在圆内是上下轴对称的，阶梯的每级都是由许多种宽度的硅钢片迭起来的，如何构造各个小矩形，使几何截面积最大？这就是电力变压器铁心柱截面积的优化问题。
为了改善铁心柱内部的散热，在某些相邻阶梯形之间留下一些水平空隙，放入冷却油。
油道的位置应使其分割的各部分铁心柱截面积近似相等。
因此在确定各级的设计后，还要考虑油道的设计。
2 符号约定铁心柱截面积第级宽度的一半第级的厚度各级面积尾数，为5或10外接圆直径外接圆半径油道分开各部分的面积3 问题的分析与模型的建立我国变压器制造业通常采用全国统一的标准铁心设计图纸，根据多年的生产经验，各生产厂存在着对已有设计方案的疑问：能否改进及如何改进这些设计，才能在提高使用效益的同时降低变压器成本。
所以以往在设计大直径多级铁心柱时，工厂一般采用作图法，即在图纸上经过反复核算，画出较好的铁心截面积设计方案，实际上与最优解的偏差较大；近年来由于计算机的应用及数学软件的发展，产生了建立数学模型并利用计算机使用多种方法求解的思想。
本文的重点主要在计算机求解与数据分析。
对于变压器铁心柱的级宽，都可以通过已知的直径算出相应的厚度，因此可以转化为以各级的宽度为变量的数学模型。

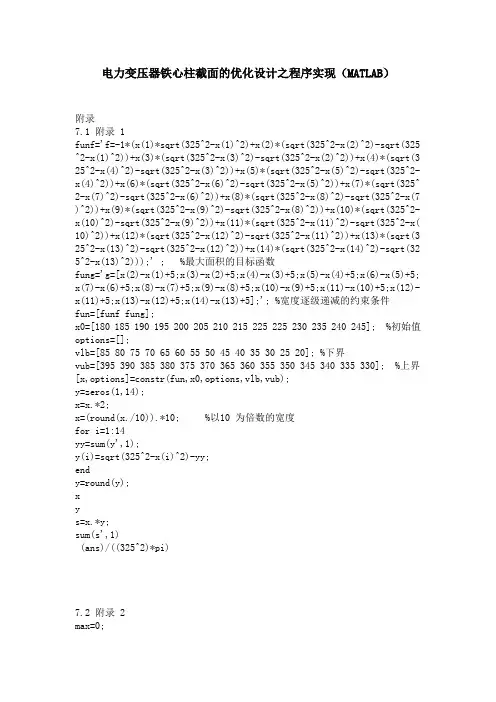

电力变压器铁心柱截面的优化设计之程序实现（MATLAB）附录7.1 附录 1funf='f=-1*(x(1)*sqrt(325^2-x(1)^2)+x(2)*(sqrt(325^2-x(2)^2)-sqrt(325 ^2-x(1)^2))+x(3)*(sqrt(325^2-x(3)^2)-sqrt(325^2-x(2)^2))+x(4)*(sqrt(3 25^2-x(4)^2)-sqrt(325^2-x(3)^2))+x(5)*(sqrt(325^2-x(5)^2)-sqrt(325^2-x(4)^2))+x(6)*(sqrt(325^2-x(6)^2)-sqrt(325^2-x(5)^2))+x(7)*(sqrt(325^ 2-x(7)^2)-sqrt(325^2-x(6)^2))+x(8)*(sqrt(325^2-x(8)^2)-sqrt(325^2-x(7 )^2))+x(9)*(sqrt(325^2-x(9)^2)-sqrt(325^2-x(8)^2))+x(10)*(sqrt(325^2-x(10)^2)-sqrt(325^2-x(9)^2))+x(11)*(sqrt(325^2-x(11)^2)-sqrt(325^2-x( 10)^2))+x(12)*(sqrt(325^2-x(12)^2)-sqrt(325^2-x(11)^2))+x(13)*(sqrt(3 25^2-x(13)^2)-sqrt(325^2-x(12)^2))+x(14)*(sqrt(325^2-x(14)^2)-sqrt(32 5^2-x(13)^2)));' ; %最大面积的目标函数fung='g=[x(2)-x(1)+5;x(3)-x(2)+5;x(4)-x(3)+5;x(5)-x(4)+5;x(6)-x(5)+5; x(7)-x(6)+5;x(8)-x(7)+5;x(9)-x(8)+5;x(10)-x(9)+5;x(11)-x(10)+5;x(12)-x(11)+5;x(13)-x(12)+5;x(14)-x(13)+5];'; %宽度逐级递减的约束条件fun=[funf fung];x0=[180 185 190 195 200 205 210 215 225 225 230 235 240 245]; %初始值options=[];vlb=[85 80 75 70 65 60 55 50 45 40 35 30 25 20]; %下界vub=[395 390 385 380 375 370 365 360 355 350 345 340 335 330]; %上界[x,options]=constr(fun,x0,options,vlb,vub);y=zeros(1,14);x=x.*2;x=(round(x./10)).*10; %以10 为倍数的宽度for i=1:14yy=sum(y',1);y(i)=sqrt(325^2-x(i)^2)-yy;endy=round(y);xys=x.*y;sum(s',1)(ans)/((325^2)*pi)7.2 附录 2max=0;hh1=395;yy1=(325^2-hh1^2)^(1/2);ss1=hh1*yy1;for b=1:6hh2=385+(b-3)*5;yy2=(325^2-(hh2)^2)^(1/2)-yy1;ss2=hh2*yy2;for c=1:6hh3=375+(c-3)*5;yy3=(325^2-(hh3)^2)^(1/2)-yy1-yy2;ss3=hh3*yy3;for d=1:6hh4=365+(d-3)*5;yy4=(325^2-(hh4)^2)^(1/2)-yy1-yy2-yy3;ss4=hh4*yy4;for e=1:6hh5=355+(e-3)*5;yy5=(325^2-(hh5)^2)^(1/2)-yy1-yy2-yy3-yy4;ss5=hh5*yy5;for f=1:6hh6=345+(f-3)*5;yy6=(325^2-(hh6)^2)^(1/2)-yy1-yy2-yy3-yy4-yy5;ss6=hh6*yy6;for g=1:6hh7=335+(g-3)*5;yy7=(325^2-(hh7)^2)^(1/2)-yy1-yy2-yy3-yy4-yy5-yy6;ss7=hh7*yy7;for h=1:6hh8=325+(h-3)*5;yy8=(325^2-(hh8)^2)^(1/2)-yy1-yy2-yy3-yy4-yy5-yy6-yy7;ss8=hh8*yy8;for i=1:6hh9=315+(i-3)*5;yy9=(325^2-(hh9)^2)^(1/2)-yy1-yy2-yy3-yy4-yy5-yy6-yy7-yy8;ss9=hh9*yy9;for j=1:6hh10=305+(j-3)*5;yy10=(325^2-(hh10)^2)^(1/2)-yy1-yy2-yy3-yy4-yy5-yy6-yy7-yy8-yy9;ss10=hh10*yy10;for k=1:6hh11=285+(k-3)*5;yy11=(325^2-(hh11)^2)^(1/2)-yy1-yy2-yy3-yy4-yy5-yy6-yy7-yy8-yy9-yy10; ss11=hh11*yy11;for l=1:6hh12=265+(l-3)*5;yy12=(325^2-(hh12)^2)^(1/2)-yy1-yy2-yy3-yy4-yy5-yy6-yy7-yy8-yy9-yy10-yy11;ss12=hh12*yy12;for m=1:6hh13=245+(m-3)*5;yy13=(325^2-(hh13)^2)^(1/2)-yy1-yy2-yy3-yy4-yy5-yy6-yy7-yy8-yy9-yy10-yy11-yy12;ss13=hh13*yy13;for n=1:6hh14=225+(n-3)*5;yy14=(325^2-(hh14)^2)^(1/2)-yy1-yy2-yy3-yy4-yy5-yy6-yy7-yy8-yy9-yy10-yy11-yy12-yy13;ss14=hh14*yy14;ss=ss1+ss2+ss3+ss4+ss5+ss6+ss7+ss8+ss9+ss10+ss11+ss12+ss13+ss14;if max<ssmax=ss;hh=[hh1,hh2,hh3,hh4,hh5,hh6,hh7,hh8,hh9,hh10,hh11,hh12,hh13,hh14]; yy=[yy1,yy2,yy3,yy4,yy5,yy6,yy7,yy8,yy9,yy10,yy11,yy12,yy13,yy14]; sss=[ss1,ss2,ss3,ss4,ss5,ss6,ss7,ss8,ss9,ss10,ss11,ss12,ss13,ss14]; endend，end，end，end，end，end，end，end，end，end，endendend7.3 附录 3t=s;for i=length(s)-1:-1:1t=[t s(i)]; %将23 级面积全部合并为一数组endnn=squre/7; %平均分割时的面积ss=0;w=30000; %误差设置的初始值sss=[];while length(sss)~=7w=w-1000;for i=1:23ss=ss+t(i);if nn-w<=ss<=nn+wsss=union(sss,ss);ss=0;endendendsss %油道分割的各级面积。
