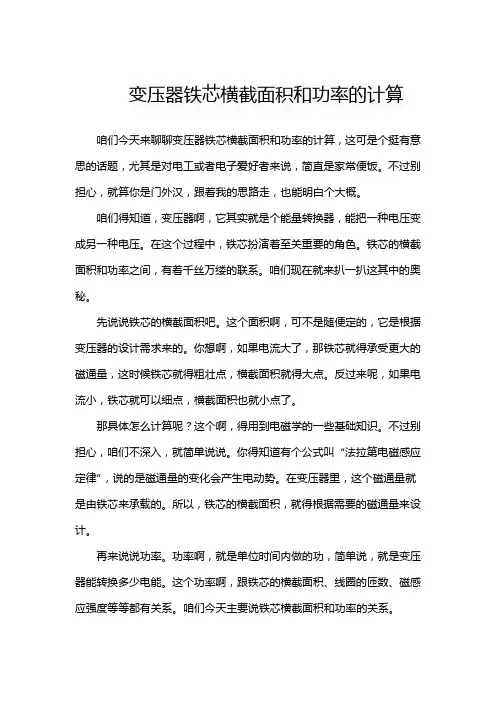

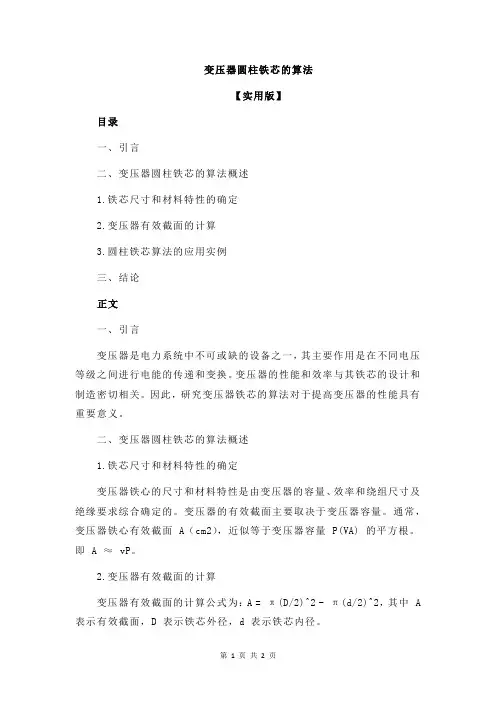

变压器铁芯横截面积和功率的计算咱们今天来聊聊变压器铁芯横截面积和功率的计算，这可是个挺有意思的话题，尤其是对电工或者电子爱好者来说，简直是家常便饭。
不过别担心，就算你是门外汉，跟着我的思路走，也能明白个大概。
咱们得知道，变压器啊，它其实就是个能量转换器，能把一种电压变成另一种电压。
在这个过程中，铁芯扮演着至关重要的角色。
铁芯的横截面积和功率之间，有着千丝万缕的联系。
咱们现在就来扒一扒这其中的奥秘。
先说说铁芯的横截面积吧。
这个面积啊，可不是随便定的，它是根据变压器的设计需求来的。
你想啊，如果电流大了，那铁芯就得承受更大的磁通量，这时候铁芯就得粗壮点，横截面积就得大点。
反过来呢，如果电流小，铁芯就可以细点，横截面积也就小点了。
那具体怎么计算呢？这个啊，得用到电磁学的一些基础知识。
不过别担心，咱们不深入，就简单说说。
你得知道有个公式叫“法拉第电磁感应定律”，说的是磁通量的变化会产生电动势。
在变压器里，这个磁通量就是由铁芯来承载的。
所以，铁芯的横截面积，就得根据需要的磁通量来设计。
再来说说功率。
功率啊，就是单位时间内做的功，简单说，就是变压器能转换多少电能。
这个功率啊，跟铁芯的横截面积、线圈的匝数、磁感应强度等等都有关系。
咱们今天主要说铁芯横截面积和功率的关系。
其实啊，铁芯横截面积越大，理论上来说，变压器能转换的功率就越大。
因为横截面积大了，铁芯就能承载更多的磁通量，也就能支持更大的电流。
但是呢，这也不是绝对的。
因为还得考虑铁芯的材料、线圈的损耗、散热等等因素。
所以啊，设计变压器的时候，得综合考虑各种因素，才能找到一个最优的方案。
举个例子吧，比如说你要设计一个家用变压器，功率在1千瓦左右。
那你就得根据这个功率，去计算铁芯需要多少横截面积。
你得考虑家里用电的峰值、变压器的效率、散热条件等等。
计算出来之后，你还得选合适的铁芯材料，比如说硅钢片啊，它的磁导率高、损耗小，就挺合适的。
然后呢，你还得设计线圈的匝数、线径等等。
式中: K D—铁心直径经验系数, 对冷轧硅钢片的铁心及铜绕组的变压器, 一般取K D = 52～57 , 对特大型变压器, 由于运输高度的限制, 此经验系数有时取得还要大些;q j — 接缝磁化容量(VA/cm 2),根据斜接缝处磁密(),从表1.3或表1.4中选取; P r — 额定容量( kVA );K I 0 — 空载电流附加系数, 铁心为全斜接缝时, 从表1.2 中选取。
表1.2 附加系数 ( 铁心为全斜接缝时 )注: ①三相五柱式等轭是指主轭和旁轭截面相等, 不等轭是指主轭和旁轭截面不相等。
6 冷轧硅钢片性能数据冷轧硅钢片性能数据,可按表 1.3公式计算, 或直接从表 1.4 中选取。
2/B B m mj角重是指边柱中心线外侧铁轭四个角的重量及心柱与铁轭各级填补的重量（如图1.2中阴影部分所示）。
标准铁心的角重, 具体数据可从表1.5至表1.7查得, 下面仅以三相变压器为例, 计算其角重。
图1.2 铁心角重计算示意图p tx—铁心硅钢片单位损耗(W /kg ),ρ tx —铁心硅钢片密度( g / cm3 ) , 冷轧硅钢片取ρ tx = 7.65 g / cm3 ;f d —铁心叠片系数, 从表1.1中选取, 采用冷轧硅钢片35Z155时, f d = 0.97 ; S jk—铁心级块毛截面积( cm2 );b m—铁心级块中的最大片宽( cm ) ;δm—铁心级块(铁心中两个油道之间或油道至最外级间)的总厚度( cm ) ; m—修正系数。
最外部级块(油道至最外级间的级块) : m = 1 ;中间级块: 当δm≤7.5 cm 时: m = 1 ;当δm≥20 c m 时: m = 0.5 ;当7.5 <δm< 20 cm 时: m = 1.3 －0.04 δm( 1.15 )摘要本设计是以亚东亚变压器公司SFSZ-4000/110型变压器铁心为设计题目，主要任务是使得变压器在运行过程中的减少能耗和减小噪声。

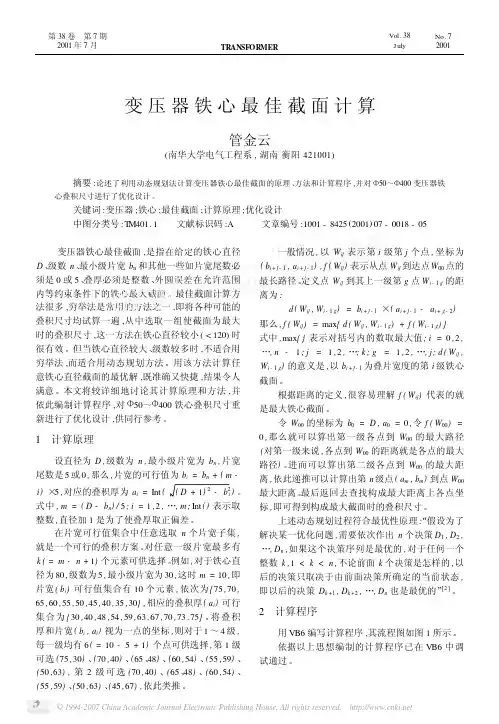

电力变压器铁芯柱截面的优化设计电力变压器铁芯柱截面的优化设计是指通过调整变压器铁芯柱的截面形状和尺寸，以提高变压器的效率和功率因素，减少能量损耗和材料成本，并满足电力系统对变压器的性能要求。
下面将从设计原理、优化方法和实例应用三个方面进行阐述。
设计原理：电力变压器的铁芯柱由硅钢片叠压而成，用于传导磁场并提供磁耦合效果。
铁芯柱的优化设计是在保持磁路特性不变的前提下，寻找最佳的截面形状和尺寸，以提高变压器的性能。
常用的设计原理包括：最小损耗设计原理、最小材料成本设计原理、最佳功率因素设计原理等。
优化方法：1.目标函数选择：优化设计的第一步是选择适当的目标函数，如变压器的效率、功率因素、磁损耗、铁芯材料成本等。
2.参数选择：确定需要优化的设计参数，如铁芯柱的截面形状和尺寸、硅钢片的厚度等。
3.优化算法选择：根据设计要求和目标函数选择合适的优化算法，如遗传算法、粒子群算法、模拟退火算法等。
4.建立数学模型：根据电磁学原理和变压器的特性建立数学模型，包括磁场方程、电流方程、能量损耗方程等。
5.参数求解：利用所选的优化算法对数学模型进行求解，得到最优的设计参数。
6.优化结果分析：对优化结果进行分析，包括目标函数值、设计参数值的变化情况等。
实例应用：以提高变压器效率为目标，假设需要优化的设计参数为铁芯柱的截面形状和尺寸。
首先，在建立数学模型时考虑铁芯柱的几何形状和磁导率等因素，并确定合适的目标函数，如功率因素。
然后，选择适当的优化算法对数学模型进行求解，得到最优的设计参数。
最后，将优化结果与初始设计进行对比，分析优化效果。
总结：电力变压器铁芯柱截面的优化设计是一项复杂的任务，需要综合考虑磁路特性、电力系统要求和经济性等因素。
通过选择合适的目标函数和优化算法，建立数学模型并进行参数求解，可以得到最优的设计参数，提高变压器的性能和经济效益。
在实际应用中，还需考虑制造工艺、材料特性和现实情况等因素，以实现优化设计的有效落地。
初中生就会的变压器的主要计算公式：第一步：变压器的功率= 输出电压* 输出电流（如果有多组就每组功率相加）得到的结果要除以变压器的效率，否则输出功率不足。
100W以下除0.75，100W-300W除0.9，300W以上除0.95.事实上变压器的骨架不一定很合适计算结果，所以这只是要设计变压器的功率，比如一个变压器它的输入220V,输出是12V 8A，那么它的需要的功率是12*8/0.75=128W，后面的例子以此参数为例（市售的产品一般不会取理论上的值，因为它们考虑的更多是成本，所以它们选的功率不会大这么多）第二步：决定需要的铁芯面积；需要的铁芯面积=1.25变压器的功率.单位为平方厘米。
上例的铁芯面积是1.25*128=14.142=14.2平方厘米第三步：选择骨架，铁芯面积就是铁芯的长除以3（得到的数就是舌宽，就是中间那片的宽度），再乘以铁芯要叠的厚度，如上例它应该选择86*50或86*53的骨架，从成本考虑选86*50，它的面积是8.6/3*5=14.333，由于五金件的误差，真实的面积大约是14.0。
这个才是真实的铁芯面积第四步：计算每V电压需要的匝数，公式：100000000÷4.44*电源频率*铁芯面积*铁芯最大磁感应强度当电源电压为50Hz时（中国大陆），代入以上公式，得到以下公式;450000÷铁芯面积*铁芯最大磁感应强度铁芯最大磁感应强度一般取10000—14000（高斯）之间，质量好的取14000-12000，一般的取10000-12000，个人一般取中间12000，这个取值直接影响到匝数，取值大了变压器损耗也大，小了线又要多，就要在成本和损耗中折中选择以上例: 450000÷14.0*12000=2.678=2.7初极220V即220*2.7=594匝，次级12V即12*2.7=32.4匝。
由于次级需有损耗，所以需要增加损耗1.05—1.03（线小补多些，线大补少些）。
变压器铁芯用料计算公式(一)变压器铁芯用料计算公式1. 基本概述变压器铁芯用料计算公式是用来计算变压器铁芯的尺寸和重量的一种数学公式。
通过合理使用这些公式，可以确定铁芯的材料成本，并确保变压器的性能符合设计要求。
2. 计算公式磁通密度B的计算公式磁通密度B是指通过变压器铁芯的磁通量在单位截面积上的分布情况。
一般情况下，磁通密度B的计算公式如下：B = Φ / (Ae*N)其中， B: 磁通密度，单位为特斯拉(T) Φ: 总磁通量，单位为韦伯(Wb) Ae: 有效截面积，单位为平方米(m^2) N: 匝数，单位为匝(turns)举例说明：假设一个变压器的总磁通量为2Wb，有效截面积为^2，匝数为1000匝，那么根据上述公式，可以计算出磁通密度B为：B = 2Wb / (^2 * 1000turns) = 20T铁芯截面积A的计算公式铁芯截面积A是指变压器铁芯有效截面的面积，是铁芯用料计算中的重要参数。
一般情况下，铁芯截面积A的计算公式如下：A = Ae * N举例说明：假设一个变压器的有效截面积为^2，匝数为1000匝，那么根据上述公式，可以计算出铁芯截面积A为：A = ^2 * 1000turns = 100m^2铁芯重量W的计算公式铁芯重量W是指变压器铁芯的总重量，也是铁芯用料计算中的重要参数。
一般情况下，铁芯重量W的计算公式如下：W = A * L * ρ其中， W: 铁芯重量，单位为千克(kg) A: 铁芯截面积，单位为平方米(m^2) L: 铁芯长度，单位为米(m) ρ: 铁芯材料的密度，单位为千克/立方米(kg/m^3)举例说明：假设一个变压器的铁芯截面积为100m2，铁芯长度为，铁芯材料的密度为7500kg/m3，那么根据上述公式，可以计算出铁芯重量W为：W = 100m^2 * * 7500kg/m^3 = 375000kg3. 结论通过使用上述列举的计算公式，我们可以对变压器铁芯的尺寸和重量进行精确计算。

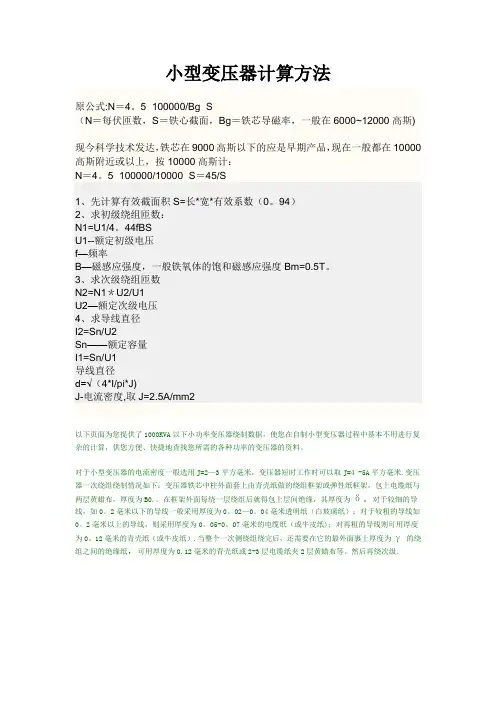

小型变压器计算方法原公式:N＝4。
5×100000/Bg×S（N＝每伏匝数，S＝铁心截面，Bg＝铁芯导磁率，一般在6000~12000高斯)现今科学技术发达，铁芯在9000高斯以下的应是早期产品，现在一般都在10000高斯附近或以上，按10000高斯计：N＝4。
5×100000/10000×S＝45/S1、先计算有效截面积S=长*宽*有效系数（0。
94）2、求初级绕组匝数：N1=U1/4。
44fBSU1--额定初级电压f—频率B—磁感应强度，一般铁氧体的饱和磁感应强度Bm=0.5T。
3、求次级绕组匝数N2=N1＊U2/U1U2—额定次级电压4、求导线直径I2=Sn/U2Sn——额定容量I1=Sn/U1导线直径d=√（4*I/pi*J)J-电流密度,取J=2.5A/mm2以下页面为您提供了1000KVA以下小功率变压器绕制数据，使您在自制小型变压器过程中基本不用进行复杂的计算，供您方便、快捷地查找您所需的各种功率的变压器的资料。
对于小型变压器的电流密度一般选用J=2—3平方毫米，变压器短时工作时可以取J=4 -5A平方毫米.变压器一次绕组绕制情况如下：变压器铁芯中柱外面套上由青壳纸做的绕组框架或弹性纸框架，包上电缆纸与两层黄蜡布，厚度为B0.。
在框架外面每绕一层绕组后就得包上层间绝缘，其厚度为δ。
对于较细的导线，如0。
2毫米以下的导线一般采用厚度为0。
02—0。
04毫米透明纸（白玻璃纸）；对于较粗的导线如0。
2毫米以上的导线，则采用厚度为0。
05-0。
07毫米的电缆纸（或牛皮纸)；对再粗的导线则可用厚度为0。
12毫米的青壳纸（或牛皮纸）.当整个一次侧绕组绕完后，还需要在它的最外面裹上厚度为γ的绕组之间的绝缘纸，可用厚度为0.12毫米的青壳纸或2-3层电缆纸夹2层黄蜡布等。
然后再绕次级.充电变压器：利用双22V并联线圈，可提供电流8A左右，整流管电流到5A已发热，正常充电约3.5A左右。

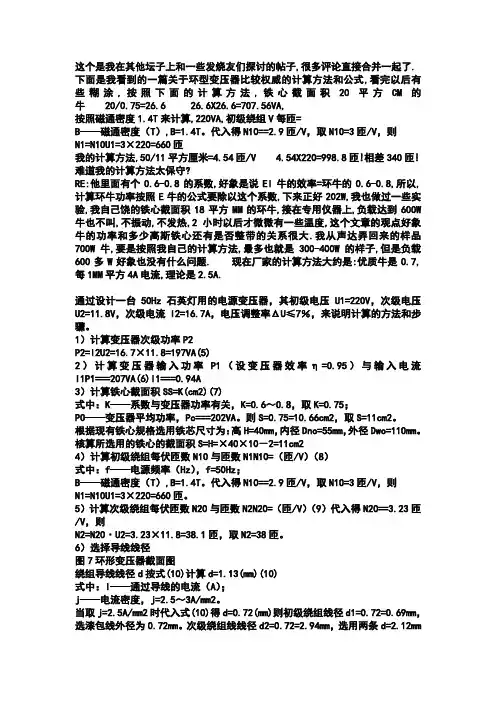

这个是我在其他坛子上和一些发烧友们探讨的帖子,很多评论直接合并一起了. 下面是我看到的一篇关于环型变压器比较权威的计算方法和公式,看完以后有些糊涂,按照下面的计算方法,铁心截面积20平方CM的牛20/0.75=26.6 26.6X26.6=707.56VA,按照磁通密度1.4T来计算,220VA,初级绕组V每匝=B——磁通密度（T）,B=1.4T。
代入得N10==2.9匝/V，取N10=3匝/V，则N1=N10U1=3×220=660匝我的计算方法,50/11平方厘米=4.54匝/V 4.54X220=998.8匝!相差340匝! 难道我的计算方法太保守?RE:他里面有个0.6-0.8的系数,好象是说EI牛的效率=环牛的0.6-0.8,所以,计算环牛功率按照E牛的公式要除以这个系数,下来正好202W,我也做过一些实验,我自己饶的铁心截面积18平方MM的环牛,接在专用仪器上,负载达到600W 牛也不叫,不振动,不发热,2小时以后才微微有一些温度,这个文章的观点好象牛的功率和多少高斯铁心还有是否整带的关系很大.我从声达弄回来的样品700W牛,要是按照我自己的计算方法,最多也就是300-400W的样子,但是负载600多W好象也没有什么问题. 现在厂家的计算方法大约是:优质牛是0.7,每1MM平方4A电流,理论是2.5A.通过设计一台50Hz石英灯用的电源变压器，其初级电压U1=220V，次级电压U2=11.8V，次级电流I2=16.7A，电压调整率ΔU≤7％，来说明计算的方法和步骤。
1）计算变压器次级功率P2P2=I2U2=16.7×11.8=197VA(5)2）计算变压器输入功率P1（设变压器效率η=0.95）与输入电流I1P1===207VA(6)I1===0.94A3）计算铁心截面积SS=K(cm2)(7)式中：K——系数与变压器功率有关，K=0.6～0.8，取K=0.75；PO——变压器平均功率，Po===202VA。
