JETnet气吹微管微缆技术吴卓;于洋【摘要】针对JETnet技术特点进行介绍和分析,着重说明了该技术在实际工程中应用情况、未来发展方向和市场前景。

它突破了现有的室外光缆布放技术的局限性。

【期刊名称】《黑龙江科技信息》【年(卷),期】2011(000)036【总页数】1页(P117-117)【关键词】微管微缆;JETnet;工程应用;气吹;母管;子管【作者】吴卓;于洋【作者单位】中国移动通信集团设计院有限公司黑龙江分公司,黑龙江哈尔滨150001;中国移动通信集团设计院有限公司黑龙江分公司,黑龙江哈尔滨150001【正文语种】中文【中图分类】TV211.12随着光纤逐渐到楼、到户、到桌面,人们的学习、工作、生活将会发生质的变化,为了适应这种变化,运营商需要建设大量的光缆线路,这就需要丰富的管道资源,但各大运营商的管道资源是有限的,而且受到市政规划及工程投资的影响,当管道资源不足时很难再重新建设管道,这就需要大大提高管道管孔的利用率,气吹微管微缆(JETnet)技术将很好的解决这一问题。

JETnet的基本组件就是“母管、微管、微缆”。

母管一般采用HDPE硅芯管,也可采用PVC管,微管用HDPE材料制成,微缆为微型中心管式光缆。

1.1 母管HDPE 母管直径有Ф25mm、Ф32mm、Ф40mm、Ф50mm、Ф63mm几个规格。

母管的功能是引导和保护含有微缆的微管不被损坏。

为了确保微管顺利吹入母管,母管必须能够承受必要的压力。

同时母管内壁必须光滑、干燥和清洁,这样可以减少微管敷设时和母管之间的摩擦系数。

1.2 微管微管是气吹系统的一个重要的组成部分。

为保证光缆和子管束顺利吹入,子管必须承受必要的内外压,(为避免内爆,气吹时子管束也要加压)。

子管由HDPE材料制成,管子必须是圆形的,并且在整个长度上保持横截面积的一致性。

管子的外壁和内壁必须没有裂痕、针孔、接头、水渍、模具留痕、补丁或其它缺陷。

子管的外壁不得有润滑剂或其它污渍。

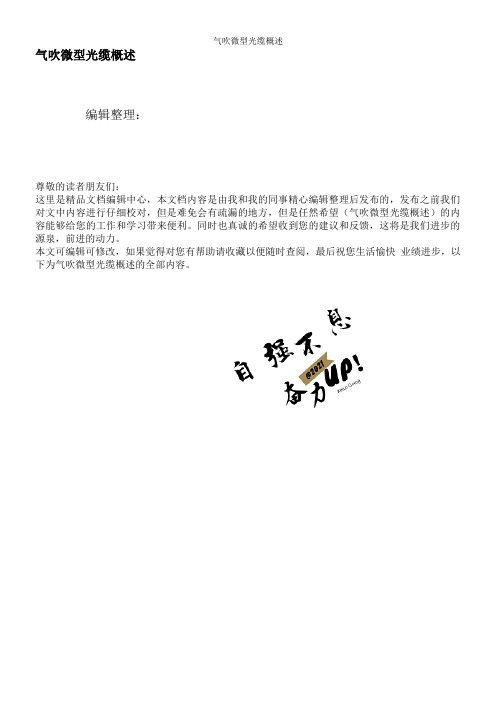

气吹微型光缆概述编辑整理：尊敬的读者朋友们：这里是精品文档编辑中心，本文档内容是由我和我的同事精心编辑整理后发布的，发布之前我们对文中内容进行仔细校对，但是难免会有疏漏的地方，但是任然希望（气吹微型光缆概述）的内容能够给您的工作和学习带来便利。

同时也真诚的希望收到您的建议和反馈，这将是我们进步的源泉，前进的动力。

本文可编辑可修改，如果觉得对您有帮助请收藏以便随时查阅，最后祝您生活愉快业绩进步，以下为气吹微型光缆概述的全部内容。

气吹微型光缆概述一．概述随着带宽业务的快速开展,光纤光缆的应用领域被极大扩展，光纤到楼/光纤到户已成为主流的接入方式。

但国内运营商普遍存在两个制约发展的问题:1.受制于管道资源的限制（新建管道受市政建设制约，而现有管道经过多年使用容量有限)，线路升级的脚步跟不上业务发展的需要；2.末端接入问题，受以前的建设模式的制约在很多新的业务点没有管道资源.针对此种情况，气吹微型光缆技术应运而生。

气吹微型光缆技术是一种将光缆、管道经材料、工艺、结构的优化使其尺寸规格减至最小，且通过气吹法敷设,以达到最大化利用管道空间的技术。

气吹微型光缆与微型管道(微管）结合使用，在普通的40/33母管中可容纳5根规格为10/8（外径/内径,单位mm)的微管,因此可充分提高管孔利用效率。

气吹微型光缆的外径小于10。

5mm，同样芯数的微型光缆较普通光缆的外径要小1倍以上,可在相应规格的微管中采用气吹法敷设.图1 在雨水管道中的微管二．适用范围气吹微型光缆一般应用于以下场景：1.对现有通信管道进行扩容；通过在现在大孔中敷设微管、采用微型光缆，可将现有的管孔分割为若干小孔,成倍提高管孔容量；2.解决末端接入问题；在排水管道或其他类似的管道中，敷设微管和气吹微型光缆，解决末端接入问题,同时提供预留的管孔供扩容后期使用。

三．气吹微型光缆1.概念气吹微型光缆是同时满足下列三个条件的光缆：(1)必须适合用气吹法在微管中敷设；(2)尺寸必须足够微小，其直径范围为：3.0-10。

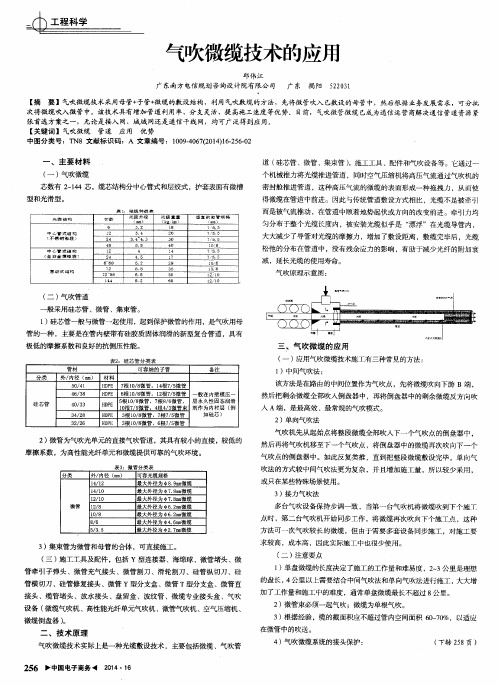

气吹微型光缆技术及工程应用光电通信摘要：本文结合《“十二五”国家战略性新兴产业发展规划》中“实施宽带中国工程”、“加快推进宽带光纤接入网络建设”政策的推进和住建部强制标准GB 50846-2012《住宅区和住宅建筑内光纤到户通信设施工程设计规范》的实施，就气吹微型光缆技术在相关工程中的应用进行探讨。

关键词：气吹微型光缆工程应用一、引言随着国家“实施宽带中国工程”、“加快推进宽带光纤接入网络建设”政策的推进和住建部强制标准GB 50846-2012《住宅区和住宅建筑内光纤到户通信设施工程设计规范》的实施，为提升宽带接入能力，满足构建下一代信息基础设施的迫切需要，各通信建设单位从自身生产和发展需要出发，均加大了对通信工程的建设力度。

本文通过对气吹微型光缆系统技术的介绍及在相关行业的应用，对通信工程建设模式的多样性和适用性问题，与行业内同仁共同探讨。

二、气吹微缆系统技术组成气吹微缆系统技术包括三个部分：硅芯管技术、微缆技术和气吹技术。

气吹微缆的管道分布如图1和图2所示。

图1 微管微缆图2 管道分布示意图1、硅芯管技术硅芯管一般使用高密度聚乙烯（HDPE）材料＋硅芯材料制成，制造时硅胶被同步挤压进高密度聚乙烯管道内壁，形成固体的永久性固体润滑硅芯层，可使硅芯管内壁摩擦系数≤0.15，比一般塑料管的摩擦系数小60%-70%，进一步降低了摩擦系数。

该润滑层与高密度聚乙烯管具有相同的物理和机械特性，即使重物压迫下也不变形，在制造工艺等方面具有较高的技术含量。

硅芯管在整个制造长度上要保持横截面积的一致性，管子的内外壁不能有针孔、裂纹、补丁、模具留痕或其它缺陷存在。

管子的外壁不得有润滑剂或其它污渍。

气吹微缆中的硅芯管通常由母管和微管组成，母管用来导入和保护内含微缆的微管，微管用来导入微缆。

母管一般使用规格为40/33mm的硅芯管，微管一般使用规格为10/8mm微管，微管常用规格参数表1、结构如图3所示。

表1 微管常用规格参数图3 导流槽内壁微管示意图为了进一步提高硅芯管管道的通信容量，根据工程需要会选用微管束或集束管技术。

微管微缆气吹的施工方案1. 简介微管微缆气吹是一种常用于通信、电力等领域的布线方式。

通过利用气体的压力，将微管和微缆从起点吹送至终点，以实现快速、便捷的布线。

本文将介绍微管微缆气吹的施工方案，包括准备工作、施工步骤和注意事项。

2. 准备工作在进行微管微缆气吹施工前，需做好以下准备工作：2.1 工具和材料准备•微管和微缆：根据实际需要选择适当规格的微管和微缆。

•气源设备：如气源管道、压缩机等。

•吹送工具：常用的吹送工具有气缆吹送器、气管、吹口等。

•接头和配件：用于连接微管、微缆和吹送工具。

2.2 环境准备•确保施工区域的通风良好。

•清理施工区域，确保没有杂物和障碍物。

3. 施工步骤3.1 将微管、微缆固定好首先，将微管或微缆固定在起点位置，并确保其处于稳定的状态。

可以使用胶带或扎带进行固定，确保微管或微缆的末端不会因气流推动而移动。

3.2 连接吹送工具将吹送工具与气源设备连接起来。

确保连接处牢固可靠，并紧密封闭，防止气体泄漏。

3.3 开启气源设备打开气源设备，调节气源压力，根据微管和微缆的规格确定合适的气压。

3.4 开始吹送在保持施工区域通风良好的情况下，当气流稳定后，将吹送工具缓慢插入微管或微缆的起点端。

逐渐推进吹送工具，并适当调整气源压力，控制吹送速度。

3.5 观察进度并调整在吹送过程中，及时观察微管或微缆的推送进度。

若遇到阻力或卡住现象，应停止吹送，并检查微管或微缆是否受到损坏或堵塞。

如果需要调整，可以根据具体情况调整气源压力或改变吹送方向。

3.6 完成吹送当微管或微缆吹送至终点后，关闭气源设备，并将吹送工具慢慢取出。

同时，确保微管或微缆的终点端稳定固定。

4. 注意事项在进行微管微缆气吹施工时，需要注意以下事项：•施工区域应保持通风良好，以避免气味及废气积聚。

•严格按照规范选择合适的微管和微缆规格。

•在吹送过程中，应密切观察微管或微缆的进度，并及时处理卡住或堵塞的情况。

•注意施工安全，避免刮伤皮肤或损坏设备。

微管微缆技术及应用简介第一部分微管微缆技术1.吹缆技术的发展大家知道在干线光缆的安装过程中，光缆通过一定压强的气体吹入已经敷设完毕的硅芯管管道内，完成光缆的敷设工序。

这种施工技术在我国已经得到了普遍的应用，它改变了中国传统的人拉肩扛的施工方式，给传统的施工方法带来了一场技术革命。

吹缆技术发展到今天，已经从单纯的吹光缆发展到吹微管，吹微缆、吹管缆的全新技术。

随着城市建设的发展，城区通信管道修建的空间越来越窄，管道建设的成本越来越高。

因此，微管微缆技术的出现，不仅解决了城域网建设管道资源短缺的难题，还为基于XPON接入设备在OLT与ONU之间ODN光分配网的建设提供了全新的传输通道（它解决了从OLT到ONU之间管道建设和光缆安装的所有问题）。

同时，微管微缆技术的出现，也为以长途硅芯管管道保护的干线光缆更新和扩容提供了可能。

所以，微管微缆技术不仅适用于城域网的建设，也适用于长途干线网的建设，其发展前景十分广阔。

气吹微管微缆技术是传统的气吹光缆技术的一种科学延伸，其标准配件、缆、管、组合管等都将尺寸减小到使网络连接更便利、更灵活、更多功能性。

微管微缆技术能利用最少的初期投资使得对现有及将来的管道资源进行最大的利用和扩容。

不仅如此，微管微缆技术适用范围十分广泛，它可以用于地下通信管道、住宅小区、办公大楼、下水道、地铁、高等级公路、高铁等通信设施的敷设和安装。

这种概念在过去的几年里已经在欧洲被成功地应用到FTTH和FTTB。

由于系统的灵活性以及低成本的发展，这种技术从2003年至今在中国已被运用到长途干线, 城市环网, 接入小区、智慧城市等工程当中。

2 .微管微缆微管是一种尺寸小(最大外径不大于16.0mm)，重量轻、圆形的HDPE塑料管。

微管束是由一定数量的微管捆扎集合在一起形成的束状的微管，也叫集束管。

微缆是气吹微型光缆的简称，是指适合用气吹方法在微管中敷设、尺寸必须足够微小（直径范围为3.0～10.5mm）的光缆，其适宜匹配气吹安装的微管外径范围为7.0～16.0mm。

气吹微缆解决方案
《气吹微缆解决方案》
随着信息技术的不断发展，网络通信已经成为了人们生活中不可或缺的一部分。

而在网络通信中，光纤通信已经成为了主流。

然而，随着网络规模的不断扩大，光纤的铺设和维护也变得越来越复杂，尤其是在城市地区和繁忙交通干道上。

在光纤通信中，微缆是一种非常重要的设备。

微缆一般由一根或多根光纤和一些保护元件组成，可以承受一定的外部机械影响，并且体积小巧、灵活，非常适合在城市地区和繁忙交通干道上进行铺设。

然而，微缆的维护和安装也是一个相当复杂的问题，尤其是在需要长距离铺设时。

针对这一问题，一种名为“气吹微缆解决方案”的技术应运而生。

该技术利用高压空气进行推送和安装微缆，大大简化了微缆的铺设和维护过程。

具体而言，首先将微缆的一端连接到一个特制的气套管上，然后将气套管插入到预先铺设好的综合管道中，再通过高压空气将微缆推送到目标地点。

在这个过程中，高压空气可以穿越各种弯曲和斜坡，甚至可以穿越铺设在水下的综合管道，大大提高了铺设效率和成功率。

除了铺设方面，气吹微缆解决方案还可以用于微缆的维护。

有了这一技术，维护人员可以通过高压空气将损坏的微缆推出综合管道并进行维修，而不需要进行开挖和破坏地面，大大减少了对周围环境的影响。

总的来说，气吹微缆解决方案是一种创新的技术，它极大地简化了微缆的铺设和维护过程，并且减少了对周围环境的影响。

相信随着这一技术的不断改进和推广，微缆在网络通信中的应用将会更加广泛。

气吹法微缆敷设施工工法气吹法微缆敷设施工工法一、前言随着信息技术的快速发展，微型光缆作为一种新型的通信介质，因其体积小、传输性能稳定等优点而广泛应用于城市通信网的建设中。

气吹法微缆敷设工法采用了先进的技术手段，使得施工过程更加高效、安全，并且施工质量更为可靠。

二、工法特点1. 快速高效：气吹法微缆敷设工法利用压缩空气的强冲击力将微缆从光缆井一次吹入管线中，施工速度快，效率高。

2. 无挖掘：气吹法微缆敷设工法无需挖掘地面或搭设临时通道，不损坏周围环境，同时也避免了施工噪音和尘土污染。

3. 适应性强：气吹法微缆敷设工法适用于各类地形和复杂环境，能够在市区繁忙地段和狭窄空间中进行施工，具有较强的适应性。

4. 具有较强的连续性：气吹法微缆敷设工法可以在同一次施工中完成多根微缆的敷设，提高了施工效率和连续性。

三、适应范围气吹法微缆敷设工法适用于城市通信网的建设以及改建工程，特别适用于需要大量敷设微缆的项目，如宽带网络、智能化城市建设、电力通信等。

四、工艺原理气吹法微缆敷设工法基于三个基本原理：动力原理、空气控制原理和微缆固定原理。

在施工过程中，通过控制气流的流量和压力，利用气流的动力将微缆从源端吹入管道，然后通过专用的固定装置将微缆固定在管道内，最后切割固定装置，实现微缆的敷设。

五、施工工艺 1. 施工准备：清理现场，检查地下障碍物，确定敷设路径和起始点，进行材料和设备的准备。

2. 管道布置：根据微缆敷设要求，进行管道布置和定位，保证布置的平整和直线。

3. 微缆准备：测量、截割和标识微缆，准备气吹装置和固定装置。

4. 气吹准备：连接好气源，调整气压和流量，确保气流的稳定和持续。

5. 气吹敷设：将气吹装置插入光缆井，启动气流，将微缆从起始点吹入管道，保持敷设的速度和方向。

6. 固定微缆：在需要固定的位置安装固定装置，将微缆固定在管道内。

7. 切割固定装置：在微缆敷设完成后，根据需要切割固定装置，使微缆自由伸展。

光纤光缆技术之微管气吹技术-电脑资料1.微管1.1微管的类型微管是气吹系统的一个重要的组成部分，就像城市的道路，在微缆敷设前微管必须先敷设到目的地，并且要求一次性敷设到位，。

因为第1次敷设的微管和第2次敷设的微管有缠绕的可能，在一根保护管(保护管：保护管指对微管束起保护作用的管道，这种管道可以是气吹用的硅芯管，牵引用的PVC管，市话管道用的子管，格栅管等敷设光缆用的管道)内的微管是不能分批敷设的，目前国内外的微管按结构区分大约有以下2种：1.1.1集束管集束管(见图1)有点像我们市话管道上常用的蜂窝管，是由松散的微管单元组成的微管束和外护套两部分在厂家组合而成，但是微管和微管之间，微管单元和外护套之间是不能粘连的，可以有相对的位移。

集束管的优点在于管道的密度高，可以在有效的空间内容纳最多的微管。

缺点是灵活性较差，管道的开剖不方便(指厚壁的外护套)，内层微管分歧困难，同时抗冲击的能力也较差，由于微管单元是被保护管紧紧地包裹在一起，保护管的变形可以直接造成微管变形。

集束管的排列方式和区分见图2。

目前，根据工程的用途不同，集束管分为直埋型，管道型，捆绑型，扁平型，架空型，阻燃型，防白蚁型和铠装型，电脑资料《光纤光缆技术之微管气吹技术》(https://)。

从外形区分，集束管有圆形，多边形，方形和扁平型。

圆形的集束管多为厚壁外护套的集束管，多边形的集束管一般是薄壁外护套的集束管，方形和扁平型的集束管有厚壁的也有薄壁的外护套，见图3和图4。

直埋型集束管：直埋型集束管是由厚壁外护套加标准壁厚的微管单元或薄壁外护套加厚壁微管单元组成，为了解决厚壁外护套的集束管开剖难的问题和提高集束管的灵活性，厚壁外护套的集束管开始向薄壁外护套的集束管转变。

直埋型集束管可以直接买入管道的沟槽内。

管道型集束管：管道型集束管是由薄壁的外护套和标准壁厚的微管单元组成，适合于楼宇内的敷设和在有保护管的管道内气吹或牵引。

捆绑型微管束：捆绑型集束管是采用较细的尼龙绳通过捆绑的方式将微管单元组合在一起，可以用于牵引，气吹和直埋敷设，采用何种敷设方式，取决于微管单元的壁厚和保护管的材料。
