吊 弦 安 装

接触网工程载流式整体吊弦整体吊弦测量预制安装施工作业指导
书
第一节载流式整体吊弦（整体吊弦）测量
一、施工准备
1、劳动组织
2、工机具
二、工艺流程图
三、操作方法
1、施工准备
①承力索架设并超拉完毕，完成承力索座归位和中锚安装后，可进行吊弦测量。

②将当天所测量支柱号及安装图号提前填入记录表中。

2、测量悬挂点承力索高度
将多功能接触网检测仪放置在悬挂点下轨面上，操作检测仪，测出承力索距轨水平面的距离值报记录人。

3、测量跨距
一人拉尺头，一人拿尺尾，其余一人中间扶钢尺，并拿平面图或事先将当天测量跨记录在一张纸上，向拿钢尺人报设计跨距数，一般每跨分两尺测完，如与实际不符，将测得的值进行加减后报记录人。

4、结束
完成当天任务，收回工具、材料，施工负责人整理测量记录，填写施工记录。

四、技术标准
1、直线沿一轨测量。

2、曲线沿外轨测量，但要注意“直缓”，“缓圆”点的位置，将准确位置距支柱值测出报记录人。

五、注意事项
防护人员按安全技术规定负责防护。

载流式整体吊弦计算测量记录表
区间（站）上（下）行第锚段（道）附表1
月日。

接触网吊弦更换施工方案1. 引言接触网是铁路电气化系统中非常重要的组成部分，它提供了列车牵引所需的电能。

而吊弦则是接触网上的关键部件之一，承担着吊挂接触线的作用。

在接触网运行过程中，吊弦可能会出现老化、断裂等情况，需要进行更换。

本文将介绍接触网吊弦更换的施工方案。

2. 施工准备在进行吊弦更换之前，需要做好以下准备工作：•提前制定详细的施工计划，包括施工地点、时间、人员等信息。

•准备所需的工具和设备，如吊弦机、安全带、手工工具等。

•确保施工人员具备相关的技能和经验，并进行安全培训。

3. 施工步骤3.1 确定更换位置在施工前，需要确定需要更换的吊弦位置。

可以通过巡视、检测等方式找出需要更换的吊弦。

同时，还需要评估该位置的安全情况，确保施工过程中的安全。

3.2 断电在进行吊弦更换之前，需要断开电源，确保施工过程的安全。

可以通过与电气部门联系，协调断电事宜。

在断电后，要进行电源的检查，确保电源已经完全切断。

3.3 拆卸原吊弦首先，解开原吊弦两端的绑扣和固定装置。

然后，使用工具将原吊弦拆卸下来。

在拆卸过程中，要注意防止吊弦突然脱落造成意外伤害。

3.4 安装新吊弦安装新吊弦时，需要先将其固定在吊弦机上，并用安全带将其固定在安全位置上。

然后，将吊弦的一端连接到接触线，确保连接牢固。

接着，使用吊弦机将吊弦拉到正确的高度，并稳固地固定在支架上。

3.5 检查和测试在吊弦更换完成后，需要进行检查和测试工作，以确保吊弦安装正确，能够正常工作。

可以使用测试仪器对吊弦进行测试，监测电流的传输情况，确保吊弦的质量和稳定性。

3.6 完成施工在完成吊弦更换之后，需要清理施工现场，将拆卸下来的旧吊弦和施工过程中产生的垃圾进行清理。

同时，还需要在接触网维护记录中更新更换吊弦的信息，以便后续的维护和管理工作。

4. 安全注意事项在进行接触网吊弦更换的施工过程中，需要注意以下安全事项：•施工人员必须佩戴个人防护装备，如安全帽、安全鞋等。

•施工前要检查施工设备和工具的安全性能，并确保其正常运行。

整体吊弦TB/T2075.8C-101、用途：本零件用于在全补偿链型接触悬挂中悬吊接触线。

整体吊弦组成：由接触线吊弦线夹、承力索吊弦线夹、心形环、钳压管、连接线夹、吊弦线等组成。

吊弦结构采用心形环结构，吊弦线在接触线端的连接采用钳压管压接连接。

压接方式采用现场预配，实际吊弦长度按施工要求确定。

为防止电流灼伤吊弦，吊弦线与承力索、接触线之间有可靠的电气连接和防护措施。

2、适用范围：用于在截面为70mm2、95 mm2、120 mm2、150 mm2铜合金绞线承力索上悬挂截面为85mm2、120 mm2、150 mm2铜合金接触线。

3、材料(1) 吊弦线采用铜合金绞线，由49 股单丝绞合。

线材符合TB/T3111-2005。

采用牌号为JTMH10 的铜合金绞线。

(2) 吊弦线夹本体采用铜合金CuNi2Si。

材料状态为R490 的铜镍硅合金板材。

(3) 止动垫圈、吊弦线固定螺栓、可调螺栓均按GB/T1220-2007，采用牌号为06Cr19Ni10。

螺母、心形环均按GB/T1220-2007，采用牌号为12Cr18Ni9的奥式体不锈钢。

螺栓技术性能满足A2-70 级。

(4) 钳压管、连接线夹均按GB/T5231－2001，采用牌号为T2 的加工铜，其机械性能应符合GB/T2040-2002 中M 状态的规定。

4、产品示意图5、性能要求:5.1 整体吊弦的最大垂直工作荷重为1.3kN。

5.2 整体吊线垂直破坏荷重不小于3.9kN。

5.3 整体吊弦与接触线及承力索之间的滑动荷重不小于1.0kN。

5.4 线夹本体的拉伸破坏荷重不小于3.9kN。

5.5 承力索、接触导线吊弦线夹紧固力矩为25N.m。

6、制造工艺吊弦线夹本体、吊环、心形环、线鼻子采用金属模冲压工艺。

7、安装7.1 压接吊弦线7.2 压前准备：7.2.1 压接工具是否使用灵活。

7.2.2 压接模型腔无缺陷，尺寸是否符合图纸要求，如工作中磨损过量，应立即更换压接模。

第二节吊弦安装吊弦是接触网链形悬挂中，承力索和接触线间的连接部件。

吊弦的作用是通过吊弦线夹，将接触线悬挂到承力索上；调节吊弦的长度以保持接触线距轨面一定的高度，以改善受流质量。

吊弦一般做成环节状，每根吊弦一般不应少于两节，这样就可以保证接触悬挂的弹性。

吊弦一般多采用直径为 4.0mm的镀锌铁线制成，两端环孔的形状做成水珠形，环孔收口处缠绕两圈半，多余的铁线头要截掉。

每节吊弦两端的环孔应呈互相垂直状。

吊弦安装后，应能保证接触线在温度变化时，自由地沿线路方向伸缩移动。

吊弦的制作是用吊弦制作器完成的，个别情况下，在施工和维修中可根据实际需要手工制作。

一、吊弦的类型吊弦一般分为环节吊弦、弹性吊弦、滑动吊弦和整体吊弦四种类型。

1．环节吊弦表17-1 环节吊弦表注：本表适用于结构高度为1.5～1.7m。

环节吊弦一般由二节或三节连在一起，根据吊弦在跨距中所处位置及悬挂结构高度的不同，环节吊弦可分为四种类型，其规格型号如表17-1所列。

环节吊弦最下面的一节应预留穿过安装在接触线上吊弦线夹后回头的长度(约300mm)。

2．弹性吊弦弹性吊弦安装在支柱定位点处。

它是通过一根长约15m的GJ-10(7股)镀锌钢绞线制成的辅助绳和一根(或两根)环节吊弦组合而成的。

由辅助绳和一根环节吊弦组成的弹性吊弦多用于正定位处，称为Y型弹性吊弦。

由辅助绳和二根环节吊弦组成的弹性吊弦多用于反定位、软横跨定位等处，称为型弹性吊弦。

采用弹性吊弦，有利于消除定位点处接触线的硬点，改善定位处悬挂的弹性。

3．滑动吊弦当安装环节吊弦在极限温度下其编移超过允许范围时，就要采用滑动吊弦。

一般用于隧道内接触悬挂。

4．整体吊弦整体吊弦由铜绞线、C(承力索)型线夹、J(接触线)型线夹组成。

整体吊弦是将铜绞线和C型线夹、J型线夹通过压接机压接在一起的。

整体吊弦的不可调性，要求吊弦长度的精确控制和支持装置安装的一次到位。

整体吊弦制作方法及技术要求如下：(1)材料检查①铜绞线无散股、断股、死弯等缺陷，外径尺寸为4.5+0.27(mm)。

可调整体吊弦TJB0103A、压接型整体吊弦TJB0103一、产品用途及说明1、用途：本零件用于在全补偿链型接触悬挂中悬吊接触线。

2、适用范围：2.1 整体吊弦装置用于悬挂铜合金绞线承力索和铜合金接触线；2.2 可调吊弦装置用于在需要调节吊弦长度的特殊位置处悬挂铜合金绞线承力索和铜合金接触线。

二、产品安装示意图可调式整体吊弦根据承力索吊弦线夹类型分为35、70、95、95A、120型。

压接型整体吊弦根据承力索吊弦线夹类型分为35、70、95、95A、120型。

可调整体吊弦组成：1承力索吊弦线夹、2接线端子组合件、3心型嵌环、4调整螺栓线夹、5吊弦线、6压接管、7接触线吊弦线夹。

压接型整体吊弦组成：1承力索吊弦线夹、2接线端子组合件、3心型嵌环、4压接管、5吊弦线、6接触线吊弦线夹。

三、机械性能1、本零件的最大工作荷重为1.3kN；垂直破坏荷重3.9 kN。

2、吊弦线夹与接触线及承力索之间的滑动荷重值不小于1.0 kN；3、钳压管与吊弦线之间的滑动荷重不小于3.9 kN；4、吊弦线的破断力不小于5.67kN。

5、连接线夹与吊弦线之间的滑动荷重不小于1.0 kN；6、螺栓的紧固力矩25-32 N.m。

7、吊弦固定螺栓的紧固力矩25N.m，调节固定后，调节固定螺栓与吊弦线间的滑动荷重不小于3.9kN。

四、安装方法警告▲仔细阅读安装使用说明中的注意事项，必须由培训合格的人员正确安装。

▲坠落危险！高空作业时要确保安全第一。

安装时可能会产生危险。

必须佩戴安全帽、安全带。

▲高空作业人员、地面上的工作人员均应考虑到高空坠落的零件或工具可能造成的伤害，采取必要的防范、规避措施。

忽视这些注意事项易引起人员伤亡。

（一）整体吊弦装置TJB0103的安装方式：1、根据安装示意图或装配图材料表检查零部件是否齐全；检查零件是否有影响使用的质量缺陷或变形；线夹本体型号与线型规格是否一致；紧固件之间的配合是否灵活。

2、通过现场工艺试验确定吊弦线（10mm2铜镁软绞线）长度。

接触⽹吊弦安装施⼯作业指导书接触⽹吊弦安装施⼯作业指导书1 适⽤范围适⽤于新建1铁路接触⽹吊弦安装施⼯。

2 作业准备（1）施⼯准备①⼈员组织序号项⽬单位数量备注1 施⼯负责⼈⼈ 1 全⾯负责2 作业⼈员⼈ 4 测量、安装各2⼈3 司机⼈ 2 正、副司机各1⼈4 防护⼈ 3 车站1⼈、现场2⼈5 导⾼复测⼈ 2 1⼈测量、1⼈记录②⼯、机具序号名称规格或型号单位数量备注1 作业车台 12 作业凳0.9⽶台 1 ⾃制4 ⼒矩扳⼿套 2 ⼈均1套5 钢卷尺15m/3m 把各16 粉笔⽀若⼲7 ⽑刷把 18 安全带套 2 作业⼈员⼈均1顶9 安全帽顶9 作业⼈员⼈均1套10 防护⽤品套 311 电⼯⼯具套 512 线坠个 113 激光测量仪台 1③主要材料、设备序号名称规格或型号单位数量备注1吊弦线夹（承、导）按施⼯表套若⼲与锚段相匹配2 吊弦按施⼯表根若⼲与锚段相匹配3 U型销钉按施⼯表个若⼲4 ⽆酸锂基润滑脂kg 若⼲（2）测量吊弦安装位置，安装吊弦①测量⼈员带测量⼯具下车，按计算表，开始测量吊弦安装位置，⽤粉笔在钢轨上作出标志，或采取沿着导线测量的⽅法。

②作业车对位，升作业台，作业车上安装⼈员扶起作业登，上凳系好安全带，⼀⼈将需安装的吊弦传递给安装⼈员③施⼯负责⼈⽤线坠对准钢轨上的安装位置，反引到承⼒索上，安装⼈员配合，并标记安装位置，先安装承⼒索上的吊弦线夹，再安装接触线上的吊弦线夹，承⼒索上的吊弦线夹安装图见下图：④先⽤刷⼦清楚掉承⼒索、接触线安装吊弦线夹部位的灰尘和氧化物层，并在安装位置涂⼀层电⼒复合脂。

⑤拆开吊弦线夹，先将吊弦线夹的线夹（6）固定在承⼒索上，将吊弦穿过吊弦⼼形环（4），将六⾓螺栓（8）穿过线⿐⼦（1）及防松垫⽚的孔，把吊环（7）⾏车⽅向推过线夹（6），将六⾓螺栓穿⼊吊环（7）和线夹（6）及防松垫⽚，带上六⾓螺母。

⑥将U 型销钉从六⾓螺栓（8）和承⼒索之间，见下图。

⑦⽤梅花扳⼿拧紧螺栓（8）与螺母（9），⽤⼒矩扳⼿检测紧固⼒矩并达标，然后再按要求将防松垫⽚的长短折弯将⽌动垫⽚板到位。

基于吊弦及弹性吊索预配＼安装工艺的探讨接触网安装质量对铁路的运输质量及安全有严重影响，因此合理化预配吊弦长度并提高其计算精度是接触网施工的核心技术之一。

笔者结合多年来接触网施工及技术管理的亲身体会，提出了提高吊弦及弹性吊索的预配质量的方法及安装的先进施工方法、先进工艺标准。

标签：吊弦弹性吊索预配安装工艺0 引言随着我国经济的高速发展，铁路运输也得以快速发展。

但是既有线运力不足严重阻碍着铁路运输的发展，我国大力新建铁路及对既有线进行改造皆是为了满足此需求。

接触网是电气化铁路的重要组成部分之一，而吊弦及弹性吊索的安装质量将直接决定着接触网运行状态，也是电气化施工中质量控制的重要环节，因此深入研究其可实施性施工方法具有重要意义。

1 弹吊预配及初安装弹性吊索设计长度：弹性吊索长18m(两个弹性吊弦中心距离)。

下料长度为18.2m，中锚方向线夹外露45mm，落锚方向外露100mm。

弹性吊索两头用ф1.6铁线绑扎两圈。

弹性吊索的安装和调整必须以整个锚段为单位统一进行，有中锚时两小组分别同时从中锚开始对称等速地向两边下锚方向作业，硬锚时一个小组从硬锚侧向补偿下锚侧作业，半个锚段内不允许2组及2组以上人员作业。

用钢卷尺从承力索座中心向两边精确测量出施工表给出的弹吊线夹中心与承力索座中心的距离（一般为9米），并做好标记。

把弹性吊索的中锚(或硬锚)侧一端的吊索线夹紧固定好，吊索露出线夹外边沿45mm。

将弹性吊索绳从中锚侧线夹处顺直摆向下锚方向，将弹性吊索张紧器挂在承力索上，紧线器紧固弹性吊索，然后用力将承力索端张紧器向下锚方向推移至不能移动为止。

调节弹性吊索张力调整螺栓，将张力调节至约2.5kN，将弹吊线夹在事先标记好的位置并安装固定好（见图1）。

■■图12 吊弦预配预配之前，接触线和承力索线夹与线索接触部位均须涂抹无酸锂基润滑脂。

预配时，先计算吊弦的长度，以选择与之相配套的吊弦线；将选好吊弦线两端各10mm的长度插入压接套管内，穿过心形护套环，然后再次穿过压接套管。

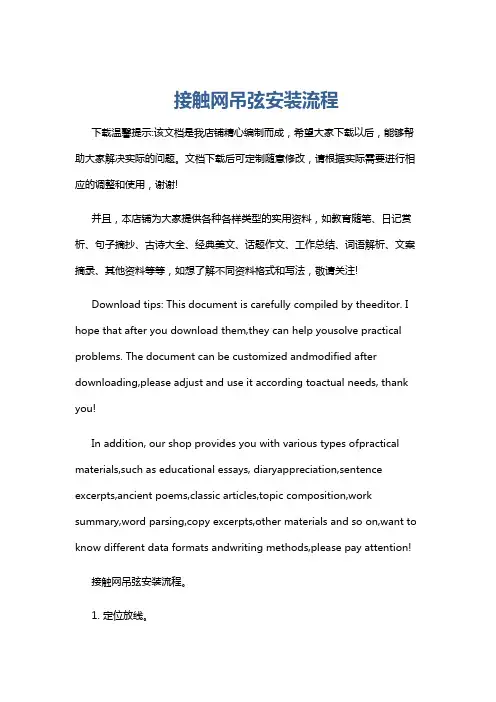

接触网吊弦安装流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。

文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!接触网吊弦安装流程。

1. 定位放线。

确定吊弦位置和间距，使用经纬仪或激光测距仪进行定位放线。
