(正)汽车前照灯结构认识及电路识读

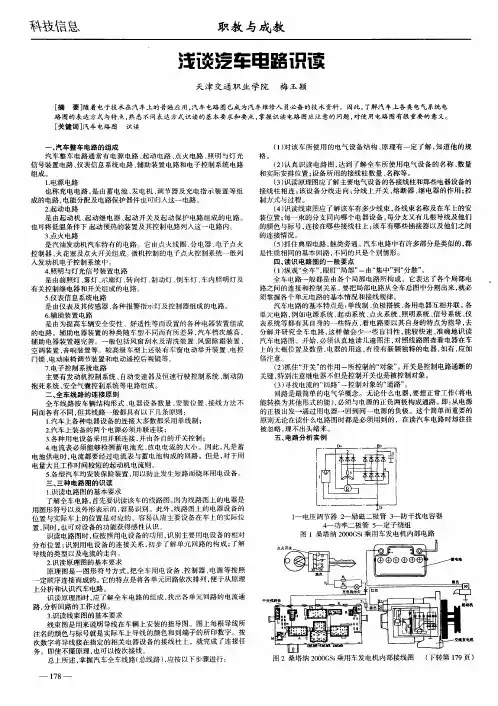

汽车电路识图基础课电路概念：汽车用导线车身把电源（蓄电池和发电机）、过载保持装置、控制器和用电器等装置连接起来，构成电流途径称为汽车电路。

开关、电源、线束（中间部分）保险丝、继电器、导线、继电器汽车电路的组成：（1）电源电路：由蓄电池、发电机及电压调节器和工作情况显示装置等组成，其主要任务是对全车所有用电设备供电并维持供电电压稳定。

汽车电线又称低压电线,汽车电线都是铜质多蕊软线，有些软线细如毛发,柔软而不容易折断。

导线是汽车电器线路的基础元件，均采用多股铜线汽车导线的分类按承受电压的高低分类：高压导线和低压导线。

高压导线高压导线结构；铜芯线阻尼线（1）高压导线用途：传递点火系高压（2）高压导线特点：绝缘包层厚、线芯面积小。

带阻尼的高压线可抑制和衰减点火系统产生的高频电子波，降低对无线电设备及电控装置的干扰。

低压导线低压导线的种类：普通导线起动电缆搭铁电缆普通低压导线带绝缘层的铜质多股软线，导线的截面积主要根据其工作电流来选择，导线截面不得小于0.5mm2。

导线截面在4mm2以上采用单色线，4mm2以下采用双色线。

起动电缆带绝缘包层的大截面铜质或铝质多丝软线，接蓄电池和起动机。

蓄电池搭铁线1）、一种带绝缘层或者另一种不带绝缘层的扁形软铜线。

2）、作用：连接蓄电池与汽车金属部分，利于电路形成回路。

低压导线标称截面积所允许的负载电流。

导线截面积导线的截面积根据所用电气设备的电流值确定。

为保证导线有足够的机械强度，规定截面积不能小于0.5m㎡。

根据用电设备的负载电流大小选择导线的截面积。

其一般原则为：长时间工作的电气设备可选用实际载流量60%的导线；短时间工作的用电设备可选用实际载流量60%－100%之间的导线。

同时，还应考虑电路中的电压降和导线发热等情况，以免影响用电设备的电气性能和超过导线的允许温度。

为保证一定的机械强度，一般低压导线截面积不小于0.5mm2。

个别轿车导线截面积也有0.3、0.5、.85、1.25、2、3和5等多个规格汽车12V电系低压导线的推荐规格见表。

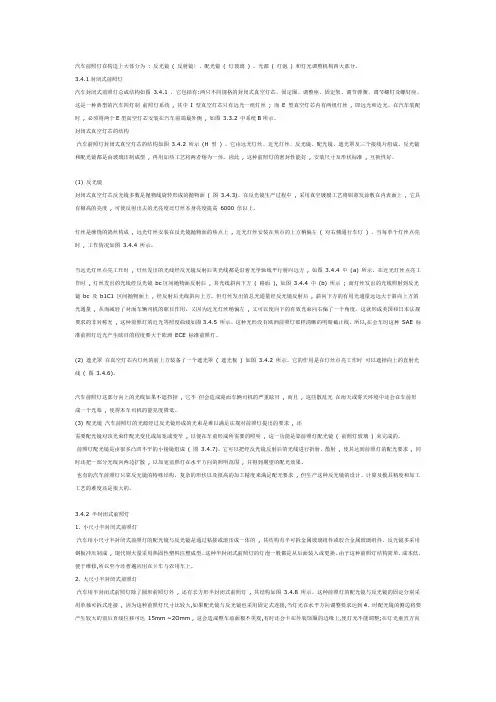

汽车前照灯在构造上大体分为: 反光镜( 反射镜〉、配光镜( 灯玻璃) 、光源( 灯泡) 和灯光调整机构四大部分。

3.4.1封闭式前照灯汽车封闭式前照灯总成结构如图 3.4.1 。

它包括有:两只不同规格的封闭式真空灯芯、固定圈、调整座、固定架、调节弹簧、调节螺钉及螺钉座。

这是一种典型的汽车四灯制前照灯系统, 其中I 型真空灯芯只有远光一组灯丝; 而 E 型真空灯芯内有两组灯丝, 即远光和近光。

在汽车装配时, 必须将两个E型真空灯芯安装在汽车前端最外侧, 如图 3.3.2 中系统B所示。

封闭式真空灯芯的结构汽车前照灯封闭式真空灯芯的结构如图3.4.2 所示(H 型) 。

它由远光灯丝、近光灯丝、反光镜、配光镜、遮光罩及三个接线片组成。

反光镜和配光镜都是由玻璃压制成型, 再用加热工艺将两者熔为一体。

因此, 这种前照灯的密封性能好, 安装尺寸及形状标准, 互换性好。

(1) 反光镜封闭式真空灯芯反光镜多数是抛物线旋转形成的抛物面( 图 3.4.3)。

在反光镜生产过程中, 采用真空镀膜工艺将铝蒸发涂敷在内表面上, 它具有极高的亮度, 可使反射出去的光亮度比灯丝本身亮度提高6000 倍以上。

灯丝是缠绕的鸽丝构成, 远光灯丝安装在反光镜抛物面的焦点上, 近光灯丝安装在焦点的上方稍偏左( 对右侧通行车灯) 。

当每单个灯丝点亮时, 工作情况如图 3.4.4 所示。

当远光灯丝点亮工作时, 灯丝发出的光线经反光镜反射后其光线都是沿着光学轴线平行射向远方, 如图 3.4.4 中(a) 所示。

在近光灯丝点亮工作时, 灯丝发出的光线经反光镜bc区间抛物面反射后, 其光线斜向下方( 路面), 如图3.4.4 中(b) 所示; 而灯丝发出的光线照射到反光镜bc 及b1C1 区间抛物面上, 经反射后光线斜向上方。

但灯丝发出的总光通量经反光镜反射后, 斜向下方的有用光通量远远大于斜向上方的光通量, 从而减轻了对面车辆司机的眩目作用。

又因为近光灯丝稍偏左, 又可以使向下的有效光束向右偏了一个角度。

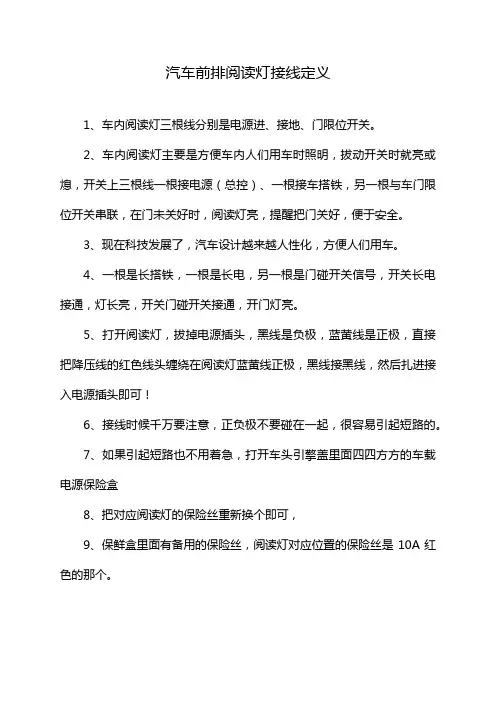

汽车前排阅读灯接线定义
1、车内阅读灯三根线分别是电源进、接地、门限位开关。

2、车内阅读灯主要是方便车内人们用车时照明，拔动开关时就亮或熄，开关上三根线一根接电源（总控）、一根接车搭铁，另一根与车门限位开关串联，在门未关好时，阅读灯亮，提醒把门关好，便于安全。

3、现在科技发展了，汽车设计越来越人性化，方便人们用车。

4、一根是长搭铁，一根是长电，另一根是门碰开关信号，开关长电接通，灯长亮，开关门碰开关接通，开门灯亮。

5、打开阅读灯，拔掉电源插头，黑线是负极，蓝黄线是正极，直接把降压线的红色线头缠绕在阅读灯蓝黄线正极，黑线接黑线，然后扎进接入电源插头即可！
6、接线时候千万要注意，正负极不要碰在一起，很容易引起短路的。

7、如果引起短路也不用着急，打开车头引擎盖里面四四方方的车载电源保险盒
8、把对应阅读灯的保险丝重新换个即可，
9、保鲜盒里面有备用的保险丝，阅读灯对应位置的保险丝是10A红色的那个。

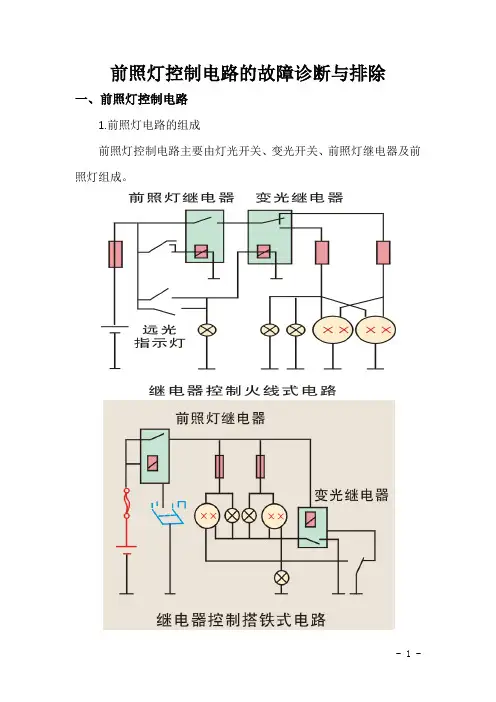

前照灯控制电路的故障诊断与排除一、前照灯控制电路1.前照灯电路的组成前照灯控制电路主要由灯光开关、变光开关、前照灯继电器及前照灯组成。

灯光开关的形式有拉钮式、旋转式和组合式等形式。

通常采用组合开关，将前照灯、小灯（前位灯、尾灯、仪表灯、牌照灯）、转向信号灯及变光等开关制成一体，安装在转向盘左下方的转向柱上。

组合开关操纵杆端部旋钮有三个位置，转动旋钮，可依次接通小灯和前照灯。

变光开关的作用是变换前照灯的近光和远光。

它有脚踏变光开关和组合式开关两种。

普通脚踏变光开关结构如图所示。

当用脚踏按钮时，推杆推动转轮向一个方向转动60℃，从而交替接通远、近光。

组合开关操纵杆端部旋钮置于前照灯位置，拨动操纵杆可使前照灯变光（近光与远光变换）。

（3）前照灯继电器前照灯的工作电流大，特别是四灯制的汽车，若用车灯开关直接控制前照灯，车灯开关易损坏，因此在灯光电路中设有灯光继电器。

如用灯光开关直接控制前照灯，灯光开关易烧坏，因此，在前照灯电路中设有前照灯继电器。

前照灯继电器SW端子接灯光开关，E端子搭铁，B端子接电源，L端子接变光开关。

当接通灯光开关（前照灯位置），继电器线圈通电，触点闭合，通过变光开关向前照灯供电。

2.前照灯控制电路（1）近光灯电路蓄电池电压→50A主前照灯熔丝→H-LP继电器线圈→前照灯变光开关E60的8脚→前照灯变光开关E60的11脚→E 1搭铁。

此时H-LP继电器线圈得电，其触点闭合。

蓄电池电压→50A主前照灯熔丝→H-LP继电器触点后分两路：一路经10A左前照灯近光熔丝→左侧前照灯近光灯A65→A1搭铁；另一路经10A右前照灯近光熔丝→右侧前照灯近光灯A64→A3搭铁。

此时，左、右前照灯近光灯均亮。

（2）远光灯电路当前照灯变光开关E60置于远光档、且位于头部位置时，E60的9脚与11脚导通。

蓄电池电压→50A主前照灯熔丝→调光继电器线圈→前照灯变光开关E60的9脚→前照灯变光开关E60的11脚→El搭铁。

新手篇—轻松看懂汽车电路图（4）十一、中国汽车电路图符号及含义中国汽车电路图符号及含义如表3-31所示。

十二、中国汽车常见报警灯和指示灯标志中国汽车常见报警灯和指示灯标志如表3-32所示。

第四篇汽车各系统电路分析及识图为了满足人们对汽车动力性、经济性、舒适性、安全性的需要和对降低汽车污染物排放的要求，汽车上越来越多的系统采用电控技术。

随着电控技术在汽车上越来越被广泛地应用，汽车上的电器设备越来越多。

传统的整车电路图已经不能满足汽车电路的表达需要。

现代汽车电路图都是根据汽车各系统的工作原理绘制而成的电路原理图。

汽车上的电器设备根据功能和相互之间的连接关系，可以分为：充电系统、启动系统、发动机电控系统、制动防抱死系统、配电系统、自动变速器控制系统、空调系统、防盗系统、巡航控制系统、仪表系统、安全气囊系统、中央门锁控制系统、辅助电器系统、照明信号系统、故障自诊断系统、车载网络系统等。

阅读电路图之前，应先了解系统都有哪些电器设备以及这些电器设备的工作原理和整个系统的工作原理。

阅读电路图时，应先浏览全图，把全图分为几个单元系统，然后按照先易后难的顺序先读懂容易的单元系统再去读懂较难的单元系统。

若有电控单元的系统，例如发动机电控系统，应以电控单元为中心，把电控系统电路分为信号输入电路、执行器电路、电控单元电路和其它电路。

阅读电路图时还应牢记以下原则：①认真地多读几遍图注；②熟记电路中的符号标记；③牢记汽车电路特点；④弄明白各开关、继电器、电控单元在电路中的作用；⑤牢记汽车电路设备图形符号；⑥全面分析开关、继电器的初始状态和工作状态；⑦注意参考相关资料；⑧灵活运用已有的经验。

由于各汽车制造厂家在电路图的绘制上没有统一的规定，风格各异，阅读电路图时，应先对该车型各系统各元器件的工作原理进行了解，再在这样的基础上去阅读电路图，会起到事半功倍的效果。

第一节充电系统一、充电系统概述现代汽车为了满足发动机启动和车上用电器的用电需要在车上设置了蓄电池和发电机两个电源。

第六节汽车照明与信号装置的识别为了保证汽车夜间行驶安全，提高汽车平均行驶速度，在现代汽车上都装有各种照明装置。

为引取其它车辆和行人的注意或指示本车的运行状况，保证行车安全，在现代汽车上也装有各种信号装置。

汽车上的照明装置与信号装置，一般有照明灯、信号灯、灯光继电器、闪光器、电喇叭及报警装置等。

如图4-33所示为东风EQ2102型越野汽车外部照明与信号灯的结构示意图。

一、照明装置汽车上装有各种照明设备，且分为外部照明和内部照明。

前照灯、雾灯、示宽灯、牌照灯等是常用的外部照明装置；顶灯、仪表灯、车门灯、阅读灯等是最常用的内部照明装置。

前照灯与其它灯相比具有特殊结构和功能。

此外军车上还装有特殊用途的防空灯。

〔一〕前照灯1．前照灯的分类前照灯又叫前大灯，是汽车上的主要照明设备。

前照灯分为二灯制和四灯制。

二灯制前照灯每端一只对称地安装在汽车前两端，每只前照灯提供远光和近光；四灯制前照灯每端两只成对地对称安装在汽车前两端，每对前照灯中，一只提供远光，另一只提供近光或近、远光。

前照灯按安装方式分内装式〔ND〕和外装式〔WD〕；按其灯光组型式分半封闭式和封闭式〔F〕；按其形状分圆形、矩形和特殊形状。

半封闭式前照灯的配光镜靠卷曲反射镜边缘上的牙齿而紧固在反射镜上，两者之间垫有橡胶密封圈，灯泡从反射镜后端装入。

当需要更换损坏的配光镜时，应撬开反射镜外缘的牙齿，安上新的配光镜后，再将牙齿弯回压紧。

(a) (b)图4-33东风EQ2102型越野汽车外部照明与信号灯结构示意图(a) 前灯(b)后灯1-左前组合灯2-塑料垫圈3-密封圈4-前雾灯总成1-后雾灯总成4-左后信号灯总成5-左侧转向灯总成6-前防空灯总成7-前侧灯外6-后防空灯总成7-工作灯总成侧总成8-前侧灯内侧总成封闭式前照灯俗称真空灯。

其反射镜和配光镜玻璃制成一体，形成灯泡，里面充以惰性气体。

灯丝直接焊在反射镜底座上，反射镜的反射面经真空镀铝。

这种结构的优点是可以完全防止反射镜被污染以及遭受大气的影响。
