汽车电气设备构造与检测项目九 电路图识读

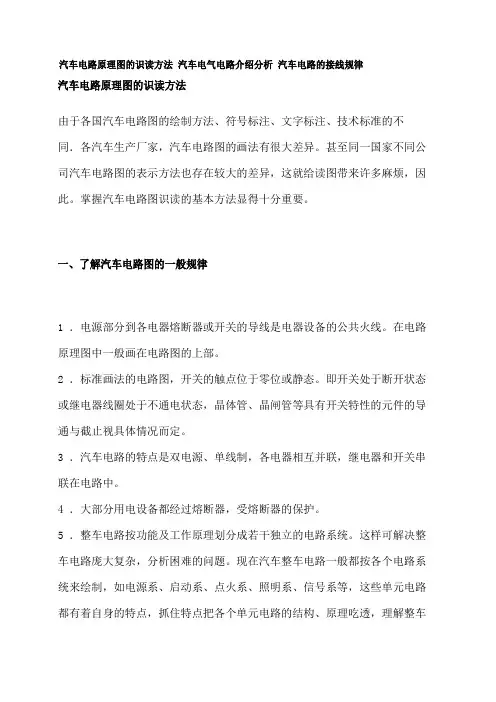

汽车电路原理图的识读方法汽车电气电路介绍分析汽车电路的接线规律汽车电路原理图的识读方法由于各国汽车电路图的绘制方法、符号标注、文字标注、技术标准的不同．各汽车生产厂家，汽车电路图的画法有很大差异。

甚至同一国家不同公司汽车电路图的表示方法也存在较大的差异，这就给读图带来许多麻烦，因此。

掌握汽车电路图识读的基本方法显得十分重要。

一、了解汽车电路图的一般规律1．电源部分到各电器熔断器或开关的导线是电器设备的公共火线。

在电路原理图中一般画在电路图的上部。

2．标准画法的电路图，开关的触点位于零位或静态。

即开关处于断开状态或继电器线圈处于不通电状态，晶体管、晶闸管等具有开关特性的元件的导通与截止视具体情况而定。

3．汽车电路的特点是双电源、单线制，各电器相互并联，继电器和开关串联在电路中。

4．大部分用电设备都经过熔断器，受熔断器的保护。

5．整车电路按功能及工作原理划分成若干独立的电路系统。

这样可解决整车电路庞大复杂，分析困难的问题。

现在汽车整车电路一般都按各个电路系统来绘制，如电源系、启动系、点火系、照明系、信号系等，这些单元电路都有着自身的特点，抓住特点把各个单元电路的结构、原理吃透，理解整车电路也就容易了。

二、认真阅读圈注认真阅读图注，了解电路图的名称、技术规范，明确图形符号的含义，建立元器件和图形符号间一一对应的关系，这样才能快速准确地识图。

三、掌握回路在电学中，回路是一个最基本、最重要，同时也是最简单的概念，任何一个完整的电路都由电源、用电器、开关、导线等组成。

对于直流电路而言，电流总是要从电源的正极出发，通过导线、熔断器、开关到达用电器．再经过导线(或搭铁)回到同一电源的负极，在这一过程中，只要有一个环节出现错误，此电路就不会正确、有效。

例如：从电源正极出发，经某用电器(或再经其他用电器)，最后又回到同一电源的正极，由于电源的电位差(电压)仅存在于电源的正负极之间，电源的同一电极是等电位的，没有电压。

汽车电路图（原理图、线束图、电器设备图）的识读方法一汽车电路原理图的识读方法1.掌握汽车电器设备的结构与工作原理掌握汽车电路原理图中电器设备的结构与工作原理是识读电路原理图的基础。

在掌握电路原理图中电器设备的结构与工作原理之后再去分析电路原理图中各电器设备的连接关系，电路故障就会变得很容易，读懂汽车电路原理图也就变得相对容易。

2.牢记汽车电器设备符号汽车电路原理图是利用电器设备符号代替电器设备来表现电器设备结构及电器设备间关系的，因此牢记汽车电器设备符号是读懂汽车电路原理图所必需的。

3.判断汽车电路原理图的类型根据汽车电器系统的工作原理可把汽车电路原理图分为电控电路原理图和非电控电路原理图。

若是电控电路原理图，则可以以电控单元为核心把电路原理图分为四部分，即：①电控单元信号输入电路；②执行器工作电路；③电控单元电源电路；④其他电器设备电路。

若是非电控电路原理图，则可以从用电器入手，然后根据用电器找出控制器。

若控制器为继电器，则要先分析继电器线圈电路，然后再分析继电器控制用电器电路。

应注意继电器有时候不止控制一个用电器，这时候应对电路加以区分。

在电路图中无论是继电器还是控制开关都处于断开停止工作状态。

4.利用用电器回路原则汽车上的用电器都必须在蓄电池正负极之间构成完整的闭合回路才能工作。

可以利用该原则从用电器入手来对汽车电路进行分析。

5.注意电路图中的共用导线无论是经熔断器还是铰接点连接在一起的导线都具有共同作用，例如可以是电源线、接地线、信号线等。

在电路图中凡是不经用电器而直接连接在一起的导线，只要其中有一根导线具有的作用（例如电源线），则其他导线都具有该作用（都是电源线）。

特别是在有电控单元控制的电路里，为了减少电控单元的端子数和简化电控单元电路，共用导线的电路特别常见。

传感器经常共用电源线、接地线但绝不会共用信号线。

执行器会共用电源线、接地线甚至控制线。

在阅读分析带有电控单元时的电路应特别注意。

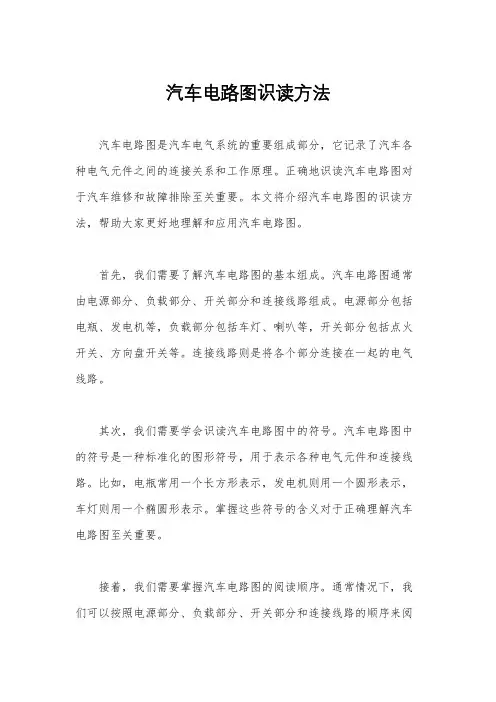

汽车电路图识读方法汽车电路图是汽车电气系统的重要组成部分，它记录了汽车各种电气元件之间的连接关系和工作原理。

正确地识读汽车电路图对于汽车维修和故障排除至关重要。

本文将介绍汽车电路图的识读方法，帮助大家更好地理解和应用汽车电路图。

首先，我们需要了解汽车电路图的基本组成。

汽车电路图通常由电源部分、负载部分、开关部分和连接线路组成。

电源部分包括电瓶、发电机等，负载部分包括车灯、喇叭等，开关部分包括点火开关、方向盘开关等。

连接线路则是将各个部分连接在一起的电气线路。

其次，我们需要学会识读汽车电路图中的符号。

汽车电路图中的符号是一种标准化的图形符号，用于表示各种电气元件和连接线路。

比如，电瓶常用一个长方形表示，发电机则用一个圆形表示，车灯则用一个椭圆形表示。

掌握这些符号的含义对于正确理解汽车电路图至关重要。

接着，我们需要掌握汽车电路图的阅读顺序。

通常情况下，我们可以按照电源部分、负载部分、开关部分和连接线路的顺序来阅读汽车电路图。

首先，我们可以从电瓶和发电机开始，了解电源的供给情况；然后，我们可以查看负载部分，了解各种电气元件的工作情况；接着，我们可以关注开关部分，了解各种开关的作用；最后，我们可以查看连接线路，了解各个部分之间的连接关系。

最后，我们需要学会分析汽车电路图中的故障。

当汽车出现电气故障时，正确地识读汽车电路图可以帮助我们更快地定位和排除故障。

我们可以根据汽车电路图中各种电气元件之间的连接关系，逐步排查可能出现故障的部分，从而更快地解决问题。

总之，汽车电路图的识读方法是汽车维修和故障排除的重要基础。

通过学习汽车电路图的基本组成、符号、阅读顺序和故障分析方法，我们可以更好地理解和应用汽车电路图，提高汽车维修和故障排除的效率和准确性。

希望本文的介绍对大家有所帮助，谢谢阅读！。

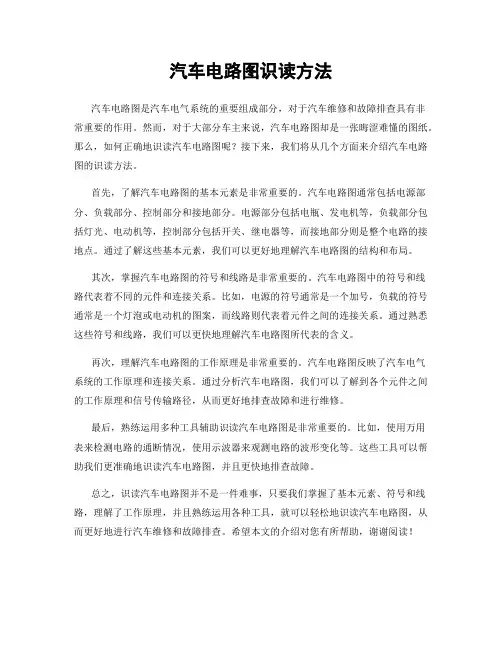

汽车电路图识读方法汽车电路图是汽车电气系统的重要组成部分，对于汽车维修和故障排查具有非常重要的作用。

然而，对于大部分车主来说，汽车电路图却是一张晦涩难懂的图纸。

那么，如何正确地识读汽车电路图呢？接下来，我们将从几个方面来介绍汽车电路图的识读方法。

首先，了解汽车电路图的基本元素是非常重要的。

汽车电路图通常包括电源部分、负载部分、控制部分和接地部分。

电源部分包括电瓶、发电机等，负载部分包括灯光、电动机等，控制部分包括开关、继电器等，而接地部分则是整个电路的接地点。

通过了解这些基本元素，我们可以更好地理解汽车电路图的结构和布局。

其次，掌握汽车电路图的符号和线路是非常重要的。

汽车电路图中的符号和线路代表着不同的元件和连接关系。

比如，电源的符号通常是一个加号，负载的符号通常是一个灯泡或电动机的图案，而线路则代表着元件之间的连接关系。

通过熟悉这些符号和线路，我们可以更快地理解汽车电路图所代表的含义。

再次，理解汽车电路图的工作原理是非常重要的。

汽车电路图反映了汽车电气系统的工作原理和连接关系。

通过分析汽车电路图，我们可以了解到各个元件之间的工作原理和信号传输路径，从而更好地排查故障和进行维修。

最后，熟练运用多种工具辅助识读汽车电路图是非常重要的。

比如，使用万用表来检测电路的通断情况，使用示波器来观测电路的波形变化等。

这些工具可以帮助我们更准确地识读汽车电路图，并且更快地排查故障。

总之，识读汽车电路图并不是一件难事，只要我们掌握了基本元素、符号和线路，理解了工作原理，并且熟练运用各种工具，就可以轻松地识读汽车电路图，从而更好地进行汽车维修和故障排查。

希望本文的介绍对您有所帮助，谢谢阅读！。

汽车电路图的识读方法与要点 - 汽车电气无论是学习汽车电路原理，还是对新车型汽车电路进行故障检修，都离不开阅读汽车电路图，生疏并把握如下汽车电路图识图要点，对识读电路图和汽车电路故障分析都格外重要。

1.时刻牢记汽车电路的基本特点汽车电路的基本特点是低电压、单线、并联和负极搭铁。

当汽车电路图所要表达的汽车电路较多时，读者会感到电路很简单。

假如在识读中牢记汽车电路的基本特点，看起来较为简单的汽车电路就不会感到有困难。

依据汽车电路的基本特点，在读图和故障查询时应明确如下几点。

①汽车电器系统接受单线连接汽车电源中，发电机电枢接线柱与蓄电池正极桩用一根导线相连接，通常用蓄电池正极桩连接线或起动机电磁开关上的电源线接线柱作为汽车电路电源的正极端。

汽车电路中每一个用电设备与电源正极连接都只用一根导线，假如某个用电设备的电源连接端子还连接着其他用电设备，则说明其他用电设备与该用电设备共电源线。

全部用电设备与电源正极连接均为单线。

②各用电设备之间均为并联关系用电设备与电源之间可能串联有熔断器、开关或继电器等器件，但无论某个用电设备有多少个与之有连接关系的用电设备，各个用电设备之间仍旧是并联关系。

假如两个或两个以上的用电设备均通过某个熔断器再连接到电源的正极端，则说明这两个或两个以上的用电设备使用同一个爱护元件。

假如两个用电设备均通过某个继电器触点或开关触点，再连接到电源的正极端，则说明这两个用电设备电路受同一个继电器或开关把握。

③搭铁端是电源的负极汽车电路中的电气设备通常只有正极连接线，通过壳体连接发动机机体、车身或车架等金属连接电源的负极（蓄电池的负极和发电机的负极），即通过搭铁连接电源的负极。

而有一些电器和电子装置则有连接电源正极和负极的导线，这些电器或电子装置壳体本身不搭铁，而是通过导线搭铁。

假如这些电器或电子装置的负极连接导线均连接到某根导线，则这根导线就是这些电器或电子装置的公共搭铁线。

2.充分了解汽车电路图的表示方法与规定要充分了解各种汽车电路图的特点及不同国家、不同汽车公司汽车电路图的不同表示方法。

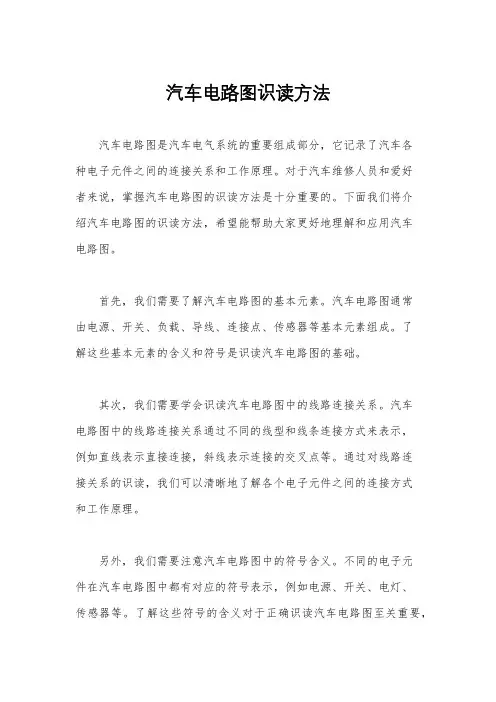

汽车电路图识读方法汽车电路图是汽车电气系统的重要组成部分，它记录了汽车各种电子元件之间的连接关系和工作原理。

对于汽车维修人员和爱好者来说，掌握汽车电路图的识读方法是十分重要的。

下面我们将介绍汽车电路图的识读方法，希望能帮助大家更好地理解和应用汽车电路图。

首先，我们需要了解汽车电路图的基本元素。

汽车电路图通常由电源、开关、负载、导线、连接点、传感器等基本元素组成。

了解这些基本元素的含义和符号是识读汽车电路图的基础。

其次，我们需要学会识读汽车电路图中的线路连接关系。

汽车电路图中的线路连接关系通过不同的线型和线条连接方式来表示，例如直线表示直接连接，斜线表示连接的交叉点等。

通过对线路连接关系的识读，我们可以清晰地了解各个电子元件之间的连接方式和工作原理。

另外，我们需要注意汽车电路图中的符号含义。

不同的电子元件在汽车电路图中都有对应的符号表示，例如电源、开关、电灯、传感器等。

了解这些符号的含义对于正确识读汽车电路图至关重要，可以帮助我们准确地理解电路图所表达的信息。

此外，我们还需要学会识读汽车电路图中的电路分析。

汽车电路图中的电路分析通常包括电压、电流、阻抗等相关参数的分析。

通过对这些参数的识读和分析，我们可以更好地理解汽车电路图所表达的电路工作原理和特点。

最后，我们需要通过实际操作来加深对汽车电路图的识读理解。

通过实际的电路连接和故障排除操作，我们可以将理论知识与实际操作相结合，从而更好地掌握汽车电路图的识读方法。

总之，汽车电路图的识读方法是汽车维修和电子爱好者必备的基本技能。

通过对汽车电路图基本元素、线路连接关系、符号含义、电路分析的学习和实际操作的实践，我们可以更好地掌握汽车电路图的识读方法，从而更好地理解和应用汽车电路图。

希望本文所介绍的方法对大家有所帮助，谢谢阅读！。
