浅谈汽车电路图的识读方法与技巧汽车电路图是汽车电路系统的图表，它展示了汽车电路的各个部分之间的关系。
由于汽车电路系统相对复杂，因此理解电路图的识读方法与技巧非常重要，这可以帮助你更好地理解汽车电路系统，确保你的汽车在运作时能够正常工作。
1. 了解汽车电路图的基础在开始学习如何读取汽车电路图之前，您需要先了解几个基础概念，例如：线路、电源、输入、输出、传感器等，这些概念是电路图的基础。
如果您不了解这些基本概念，那么理解电路图的过程将会变得更加困难。
2. 阅读图例和符号在汽车电路图中有许多符号和图例，因此了解这些符号和图例的含义是极为重要的。
例如：在电路图中AC表示交流电源，DC表示直流电源，在其中的加粗的黑线表示地线等等。
对于一些较为特殊的符号，可以通过查询汽车电路图手册或在互联网上寻找资料。
3. 观察整个电路图在阅读汽车电路图时，要将电路图作为整体来观察。
对于复杂的电路图，通常很难一下子把所有细节都分析出来，因此，应该将注意力放在整体方面，先尝试了解元件的整体连接方式和位置。
4. 根据电路的工作原理分析电路图了解电路图的工作原理是理解汽车电路系统的一个基本方法。
当您能够理解电路图中电路元件的工作原理时，您将更容易识别出电路图中的关键元件和整体运作方式。
在理解电路图的基础上，您可以更容易地分析导致故障的电路部分，并进行修复。
5. 了解常见的电路故障汽车通常会出现一些常见的电路故障，例如：开路、短路、接触不良等，因此在阅读电路图时，您需要知道这些故障的源头并进行排除。
通常情况下，定位问题的最好方法就是第三条，了解电路的工作原理，一旦您知道电路的关键部分并定位到故障元素，则可以找到解决方案。
在学习识读和分析汽车电路图时，需要耐心和细心。
通过系统学习和实践，您将更好地理解汽车电路系统，并能够检测和排除电路故障。
6. 利用多种途径深入学习除了阅读汽车电路图手册和参考资料外，还可以利用各种途径深入了解汽车电路系统。
熟记这14个方法，汽车电路图就没那么难看懂了汽车上各种电气装置繁多，电路密集、纵横交错，如果不从电路原理图上掌握其连线规律，诊断电路故障就比较困难。
要修好汽车电气设备，必须读懂和掌握汽车电路图。
尤其是初学者，更要学会如何读汽车电路图。
各类汽车电路图的识别通常有以下识图要领。
1. 认真读几遍图注汽车电路图上的图注说明了该汽车所有电气设备的名称及其数码代号，通过读图注可以初步了解该汽车都装配了哪些电气设备。
然后通过电气设备的数码代号在电路图中找到该电气设备，再进一步找出相互连接线、控制关系。
这样就可以了解该汽车电路的特点及配置的基本电气设备。
2. 牢记电气图形符号汽车电路图是利用各种电气图形符号来表示其构成和工作原理的。
因此，必须牢记电气图形符号的含义，才能看懂电路原理图。
对于汽车电气线路图，由于线路中零部件或元器件多以其外形轮廓的示意形状表示，因此，对于这些外形轮廓的形状也应熟记。
3. 熟记电路标记代号为了便于绘制和识读汽车电路图，有些电气装置或其接线柱上都赋予不同的标记代号，如下表中所列。
1）点火开关的接线柱标记：在汽车电路图上，不同类型、不同品牌的车辆，其点火开关接线柱上的标记也不一样，较常见的标记归纳起来如下表中所列：2）国产汽车交流发电机电子电压调节器接线柱上的标记：电子电压调节器的端子不多，但如搞不清其接线柱上的标记功能，在识图时往往无法对其进行分析，也会影响故障检测、修理和代换。
国产汽车上常用的电子电压调节器大多为三个接线端，这三个接线端的标记及其含义如下表中所列。
对于超过三个端子的电子电压调节器的识别，可先找出上述三个主要端子，然后再通过观察它与其他电气装置的连接情况来确定，一般有如下表中所列的规律。
4. 牢记回路原则在汽车电路中，任何一个完整的电路都是由电源、熔断器、开关、用电设备、导线等组成的。
电流流向必须从电源正极出发，经过熔断器、开关、导线等到达用电设备，再经过导线（或搭铁）回到电源负极，构成回路。
汽车电路图的识读基础知识概述1. 汽车电路图的特点汽车电路图主要用于表达各电气系统的工作原理及电器之间的连接关系，常见的表达方式主要有电路原理图、电气线路图和线束图。
本项目我们以目前各大整车制造厂商普遍采用的汽车电路原理图来介绍电路图识读的相关知识。
汽车电路原理图是用规定的图形符号，根据汽车各系统的工作原理和电器设备的连接关系绘制而成的。
汽车电路原理图是现在最常见的汽车电路图，既可以是全车电路图，也可以是单元电路图。
汽车电路原理图在绘制的时候不讲究电器设备的开关、安装位置和线路走向，用简明的符号代替电器设备，根据绘图的需要布置汽车电器设备的位置和线路走向，使得电路图简洁清晰，电路简单明了，电器设备间的连接控制关系十分清楚。
汽车电器原理图通常有以下特点：①导线都标注有颜色代码和规格，在有的车型上还标有线路代码。
②汽车电器设备符号旁边都标有设备名称和代码。
③过载保护装置都标有规格、代码和安装位置。

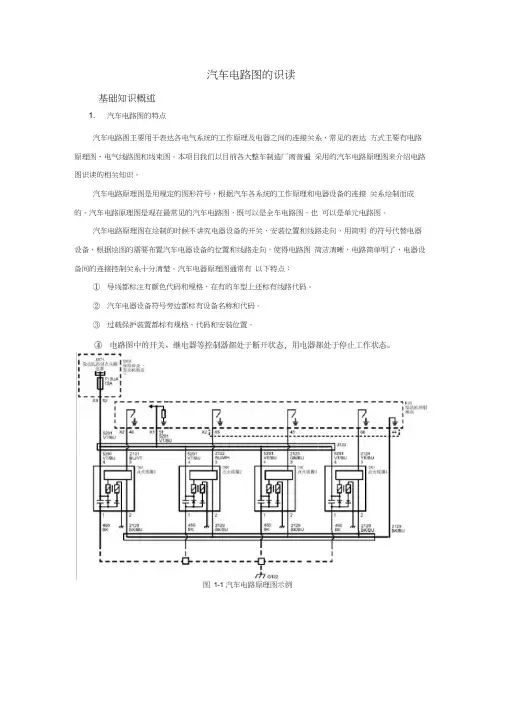

图1-1 汽车电路原理图示例2. 汽车电气符号要看懂或分析汽车电路图，首先必须了解电路图中的图形符号和文字符号的含义。
表是通用车系常用电气示意图符号及其说明：表1-1 通用车系常用电气示意图符号及其说明3. 汽车电路导线标注在维修汽车电路时，为了快速方便地根据电路图在线束中查找到导线，在汽车电路图中对导线的颜色、所属的电器系统，甚至线束编号（上海通用车系）等进行了标注。
表是通用别克车系的电路图导线颜色代号：注：如果导线的颜色代号为“ XX/”格式，则表示此导线为单一主色导线；如果其颜色代号为“ XX/XX”格式，则表示此导线为辅色导线，其前面的缩写代表主色，后面的缩写代表辅色，例如“ BK/GY”即表示该导线的主色为黑色，辅色为灰色。
此外，通用别克车系的所有搭铁、直列式连接器和接头都有相应的识别编号，与其在车辆上的位置相对应。
图为车辆的分区策略图，图中的三位数字分别对应车辆上的不同位置。
图1-2 通用车系车辆分区策略图表是通用别克车系的车辆分区策略说明：1）掌握汽车电器设备的结构与工作原理掌握汽车电路原理图中电器设备的结构与工作原理是识读电路原理图的基础。
汽车线束原理图怎么看汽车线束原理图是一种用来描述汽车电气系统结构的图表。
虽然图中可能没有明确的标题，但可以通过线条、符号和颜色来区分不同的元素和功能。
在阅读汽车线束原理图时，首先需要了解常见的电气符号和线条表示，如下所示：1. 线条：表示电路连接，常见的线条类型包括实线、虚线和点划线等。
实线通常表示主要电源线或主回路，虚线通常表示辅助电路或信号传输线。
2. 符号：用来表示不同的电器元件或器件。
例如，矩形表示电池，圆形或椭圆形表示传感器或装置，箭头表示电路开关等。
根据实际情况，可能会有更多其他符号。
3. 颜色：用来标识不同的电路或电器元件功能。
例如，红色通常表示电源或电源线，蓝色可能表示灯具或信号线，黄色表示传感器或控制信号等。
颜色的具体含义可能会因制图标准和汽车制造商而有所不同。
在阅读时，可以按照下面几个步骤来理解整个汽车线束原理图：1. 首先，观察整个图表的布局和结构。
注意是否有分区或区块，是否有主次电源线的区别，以及线束的走向和连接方式等。
2. 其次，根据线条的类型、符号的形状和颜色等，识别不同的电器元件或器件。
注意观察是否有明显的电源、传感器、灯具、开关或通信线等。
3. 接下来，理解不同元件之间的连接关系和信号传递路径。
注意观察连接点、箭头或线条之间的关系，以及可能存在的控制信号或传感器输入输出。
4. 最后，根据整个图表的内容和自身理解，形成对电气系统结构的整体认识。
可以思考不同电器元件之间的功能关系、控制逻辑和工作原理等。
需要注意的是，不同汽车制造商或不同图表的制作者可能会有所差异，因此在阅读时应注意在符号和颜色等方面的具体含义。
另外，结合汽车的具体电气系统设计和电路原理，可以更好地理解和解读汽车线束原理图。
汽车电路图识读方法汽车电路图是汽车电气系统的重要组成部分，它记录了车辆各种电气部件之间的连接关系和工作原理。
对于汽车维修人员和爱好者来说，掌握汽车电路图的识读方法是非常重要的。
本文将介绍汽车电路图的基本结构和识读方法，帮助读者更好地理解和应用汽车电路图。
1. 汽车电路图的基本结构。
汽车电路图通常由电源部分、控制部分、负载部分和接地部分组成。
电源部分包括电瓶、发电机等供电设备；控制部分包括开关、继电器、传感器等控制元件；负载部分包括灯具、电机、喇叭等工作设备；接地部分则是整个电路的接地部分。
这些部分通过不同的线型和符号连接在一起，形成了一张完整的汽车电路图。
2. 汽车电路图的识读方法。
首先，要了解汽车电路图的符号含义。
汽车电路图中使用了许多不同的符号来表示电气元件和连接关系，如电源符号、接地符号、继电器符号、开关符号等。
只有了解了这些符号的含义，才能正确地识读汽车电路图。
其次，要理清电路的连接关系。
在汽车电路图中，不同的元件通过线型连接在一起，形成了不同的电路。
要根据线型的连接关系，理清各个元件之间的联系，从而理解整个电路的工作原理。
再次，要注意电路的供电和负载部分。
汽车电路图中，电源部分和负载部分是整个电路的重要组成部分，要特别关注这两部分的连接关系和工作原理，从而更好地理解汽车电路图。
最后，要结合实际情况进行识读。
汽车电路图是理论上的电路连接关系，实际情况可能会受到各种因素的影响，如老化、损坏、改装等。
在识读汽车电路图时，要结合实际情况进行分析，找出问题所在并进行相应的维修和调整。
总之，汽车电路图的识读方法需要对电路图的基本结构和符号含义有清晰的认识，要理清电路的连接关系，关注电路的供电和负载部分，并结合实际情况进行识读分析。
只有掌握了这些方法，才能更好地理解和应用汽车电路图，为汽车的维修和改装提供有力的支持。
希望本文对读者有所帮助，谢谢阅读！。
整车电气原理图怎么看
要理解整车电气原理图，可以按照以下步骤进行：
1. 首先，将整车电气原理图分为不同的功能模块，如动力系统、照明系统、仪表盘系统等。
2. 针对每个功能模块，可以根据原理图中的元件、连接线和符号来推测其功能和作用。
例如，电源符号表示供电源的位置，电机符号表示电动机的位置等。
3. 参考原理图中的线路连接，观察元件之间的连接方式和跳线等信息，可以了解各个功能模块之间的关联关系。
4. 注意观察原理图中的箭头符号，它们表示电流的流动方向。
5. 在原理图中，还可能出现一些标记或编号，如电阻器的阻值、电容器的容值等，这些可以帮助进一步理解电路的具体细节。
6. 最后，将各个功能模块的信息整合起来，形成对整车电气系统的整体认识。
在阅读原理图时，我们需要注意文中不能有标题相同的文字，这样可以帮助我们更好地理解电路的结构和功能。
同时，多与实际车辆进行对照，通过观察车辆上的电气元件和线路来加深理解。
另外，还可以查阅相关的电气原理资料，以便更深入地了解整车电气系统的工作原理。
汽车电路图的基本识读方法引言汽车电路图是了解和诊断汽车电气系统的重要工具。
它描述了汽车的电路连接、电器元件布局以及电流的流动方式。
对于理解汽车电气系统的工作原理，掌握基本的电路识读方法是非常重要的。
本文将介绍汽车电路图的基本识读方法，帮助读者更好地理解和分析汽车电路图。
1. 电路图的符号和标记1.1 电线和连接点在汽车电路图中，电线用实线表示，连接点用黑点表示。
连接点表示了不同电器装置之间的接线关系，通常由编号或字母标记。
通过连接点，我们可以知道电路的起点、终点以及它们之间的连线方式。
1.2 元件符号汽车电路图中使用了各种各样的元件符号，如电池、发动机、灯、开关等。
不同的元件符号代表着不同的功能。
在阅读电路图时，我们需要了解这些元件符号的含义和功能。
1.3 电路标记电路标记是指在电路图中使用的编号或字母标记，用于标识特定的元件、连接点或电路线。
电路标记可以帮助我们快速定位电路中的元件和线路，促使我们准确读取和分析电路图。
2. 电路图的基本结构2.1 电源电路电源电路是汽车电路图中最基本的部分，它描述了汽车电池和发电机向其他电器提供电力的方式。
电源电路通常由电池、发动机和发电机组成。
了解电源电路的结构和布局可以帮助我们了解电能的流动路径。
2.2 车身电路车身电路控制着汽车的灯光、喇叭、电动窗户等车身部件的工作。
通过分析车身电路，我们可以了解这些车身部件的连接方式和控制原理。
2.3 控制电路控制电路用于控制和调节汽车的操作和功能。
例如，点火系统、制动系统、空调系统等都包含控制电路。
了解控制电路的结构和功能对于汽车的维修和诊断非常重要。
3. 电路图的读取步骤3.1 确定电路图类型和区域首先，确定所要阅读的电路图类型和所要了解的电路区域。
不同的车辆系统有不同的电路图，如动力系统、照明系统、车身控制系统等。
确定所要阅读的电路图类型可以帮助我们更有针对性地阅读和分析电路图。
3.2 分析电源电路从电池或发电机开始，沿着电路的路径追踪电流的流动方向。
汽车原理图怎么看
要看一张没有标题的汽车原理图，您可以采取以下步骤：
1. 仔细观察图表的整体结构和各个部分之间的连接。
注意不同部分之间的线条连接和箭头指向，以了解它们之间的关系。
2. 根据图表的形状、线条和箭头的方向，确定各部分的功能。
例如，较大的方框可能代表汽车的主要组件，而较小的方框可能代表次要组件。
箭头的方向可能表示能量或信号的流动方向。
3. 针对每个部分，观察其中的元素和符号，以了解其具体功能。
常见的元素和符号包括线条、箭头、文字、代表电气元件的图标等。
4. 根据您对汽车原理的基本知识，推测每个部分的名称和作用。
您可以参考汽车原理的相关书籍、学习资料或者在线资源来帮助解读图表。
需要注意的是，没有标题的原理图可能会较为复杂，而且不同的汽车原理图可能具有不同的表示方式。
因此，在观察图表时要仔细，有需要的话可以使用放大镜或者放大功能来帮助查看细节。
另外，如果您在解读图表时遇到困难，建议咨询专业人士或者汽车相关领域的专家。
汽车电路原理图识读步骤与方法明晰汽车电路图是分析、排除汽车电路故障的基础，汽车电路原理图通常作为讨论或维修时所用到的汽车电路图，维修人员能够正确地识读汽车电路原理图已成为一项必备技能。
标签：汽车电路；原理图；识读步骤一、汽车电路原理图汽车电路原理图是汽车电气技术中使用非常广泛的一种重要电路简图，为汽车电气系统故障的检测与维修提供信息，为绘制接线图提供依据，其主要分为整车电路原理图和局部电路原理图。
（一）整车电路原理图。
整车电路图的设计初衷在于整体把握全车电路，即在汽车生产与日常使用与维护过程中，需要找到一条完整的导线回路，以便确定故障所在位置。
对于多点故障分析，有必要将部分关键电路在整车电路中的位置及与之相关联的电路始末全部在一张图中表达出来。
整车电路图具有完整性，由若干个互相关联的局部电路图组成，各局部电路相互并联，连接点一般保持原位，元器件的接线一般与实际接线一致。
整车电路图强调工作原理，简化电器元件，通常使用图形符号，与接线图有很大区别，既突出重点和难点，又繁简适当。
（二）局部电路原理图。
局部电路图是整车电路图的一部分，生产厂商直接从整车电路图中抽离出需要研究的部分电路，并对关键部件进行放大绘制并加以说明。
局部电路图电器设备少，所用图幅小，各部件间的相互连接关系看起来简单明了，识读容易。
二、汽车电路原理图识读步骤与方法掌握汽车电路图的方法与识图步骤能够帮助快速加深和完善针对汽车电路原理图的认识层次，建立识图能力，进而读懂各车系的电路原理图。
（一）由简到繁整体把握1.认真阅读图注及各种文件说明。
各大生产厂商在汽车使用手册中会对全车电路图进行说明，包括编写形式、导线代号、熔断器与继电器盒、中央配电盒说明等。
这部分内容相对简单但又十分重要，是我们识图的基础。
通过阅读图注及各种文件说明，了解电路图的名称、技术规范、明确图形符号的含义，建立元器件和图形符号一一对应的关系。
2.熟悉电器元件及其配线。
电器元件是可以看作是汽车电路中的功能性节点，越熟悉电器元件对识图的帮助就越大。
汽车电路图的识读方法与要点 - 汽车电气无论是学习汽车电路原理，还是对新车型汽车电路进行故障检修，都离不开阅读汽车电路图，生疏并把握如下汽车电路图识图要点，对识读电路图和汽车电路故障分析都格外重要。
1.时刻牢记汽车电路的基本特点汽车电路的基本特点是低电压、单线、并联和负极搭铁。
当汽车电路图所要表达的汽车电路较多时，读者会感到电路很简单。
假如在识读中牢记汽车电路的基本特点，看起来较为简单的汽车电路就不会感到有困难。
依据汽车电路的基本特点，在读图和故障查询时应明确如下几点。
①汽车电器系统接受单线连接汽车电源中，发电机电枢接线柱与蓄电池正极桩用一根导线相连接，通常用蓄电池正极桩连接线或起动机电磁开关上的电源线接线柱作为汽车电路电源的正极端。
汽车电路中每一个用电设备与电源正极连接都只用一根导线，假如某个用电设备的电源连接端子还连接着其他用电设备，则说明其他用电设备与该用电设备共电源线。
全部用电设备与电源正极连接均为单线。
②各用电设备之间均为并联关系用电设备与电源之间可能串联有熔断器、开关或继电器等器件，但无论某个用电设备有多少个与之有连接关系的用电设备，各个用电设备之间仍旧是并联关系。
假如两个或两个以上的用电设备均通过某个熔断器再连接到电源的正极端，则说明这两个或两个以上的用电设备使用同一个爱护元件。
假如两个用电设备均通过某个继电器触点或开关触点，再连接到电源的正极端，则说明这两个用电设备电路受同一个继电器或开关把握。
③搭铁端是电源的负极汽车电路中的电气设备通常只有正极连接线，通过壳体连接发动机机体、车身或车架等金属连接电源的负极（蓄电池的负极和发电机的负极），即通过搭铁连接电源的负极。
而有一些电器和电子装置则有连接电源正极和负极的导线，这些电器或电子装置壳体本身不搭铁，而是通过导线搭铁。
假如这些电器或电子装置的负极连接导线均连接到某根导线，则这根导线就是这些电器或电子装置的公共搭铁线。
2.充分了解汽车电路图的表示方法与规定要充分了解各种汽车电路图的特点及不同国家、不同汽车公司汽车电路图的不同表示方法。
一文看懂汽车电路原理图一、熟悉（汽车电路）绘制的规则在汽车的全车电路图中，各电器采用从左到右（供电电源在左，用电设备在右，在局部电路的原理图中，（信号）输入端在左，信号输出端在右）、从上到下（火线在上，搭铁线在下）的顺序进行布置，且各（电气）系统的电路尽可能绘制在一起。
二、熟悉汽车电路元件符号及含义熟悉汽车电路图的名称，明确电气符号、文字标注、代码及缩略语的含义，建立（元器件）和图形符号间一一对应的关系。
01电气符号汽车上所有的电器在电路图中都是用电气符号来表示的。
电气符号是简单的图形符号，只大概地表示出电器外形，在图形符号上或旁边用文字加以说明电器名称。
各汽车生产厂家绘制的电气符号各有不同，有的是简单的，有的是复杂的。
举例：图1是大众/ 奥迪/ 斯柯达车系的符号，它是最常见的发动机电控单元的符号。
图1图2、图3分别是通用车系和宝马车系的符号，在电控单元处画出了简单的内部电路。
图2图3图4是奔驰车系的符号，在电控单元处用英文字母标明该端子的作用，并用箭头符号标明信号是输入还是输出。
图4图5是北京现代车系的符号，在电控单元处标注出了信号的名称和类型，从图中可以看出是供电、搭铁、输入信号还是控制信号。
图5图6是丰田车系的符号，在电控单元处用英文字母标明该端子的作用。
图6图7是本田车系的符号，在电控单元处画出了简单的内部电路并用英文字母对端子进行了标注。
图7有的电气符号也简单地表达出电器内部的（工作原理）和电路，如下图所示的起动机的符号，从图中可以看到起动机、电磁开关线圈、电磁开关触点以及它们之间线路的连接关系。
02电器端子标注为了方便查找和（维修）汽车电路，在电路图中用一定数字、字母对电器的接线端子进行了标注，了解这些端子的标注，可准确地找到导线和相应的接线端子。
各国汽车制造厂家对端子的标注方法不尽相同，下表所示为德国汽车电路设备端子的部分标注说明。
03汽车电路中的缩略语由于电路图幅面有限，对各元器件的解释大量采用缩略语。
汽车电路原理图识图教案第一章：汽车电路原理图概述1.1 汽车电路原理图的定义1.2 汽车电路原理图的作用1.3 汽车电路原理图的构成要素1.4 汽车电路原理图的符号表示第二章：电源系统识图2.1 电源系统的组成2.2 电源系统的电路图表示2.3 电源系统的主要部件识别2.4 电源系统电路图的识读方法第三章：控制电路识图3.1 控制电路的定义与作用3.2 控制电路的组成3.3 控制电路的电路图表示3.4 控制电路的识读方法与技巧第四章：照明与信号电路识图4.1 照明与信号电路的组成4.2 照明与信号电路的电路图表示4.3 照明与信号电路的主要部件识别4.4 照明与信号电路图的识读方法第五章：启动与充电电路识图5.1 启动与充电电路的定义与作用5.2 启动与充电电路的组成5.3 启动与充电电路的电路图表示5.4 启动与充电电路图的识读方法与技巧第六章：发动机控制系统识图6.1 发动机控制系统的概述6.2 发动机控制系统的电路图表示6.3 发动机控制系统的主要部件识别6.4 发动机控制系统电路图的识读方法第七章：传动系统识图7.1 传动系统的概述7.2 传动系统的电路图表示7.3 传动系统的主要部件识别7.4 传动系统电路图的识读方法第八章：制动系统识图8.1 制动系统的概述8.2 制动系统的电路图表示8.3 制动系统的主要部件识别8.4 制动系统电路图的识读方法第九章：燃油系统识图9.1 燃油系统的概述9.2 燃油系统的电路图表示9.3 燃油系统的主要部件识别9.4 燃油系统电路图的识读方法第十章：电气设备与电子控制系统识图10.1 电气设备的概述10.2 电气设备的电路图表示10.3 电子控制系统的概述10.4 电子控制系统的电路图表示10.5 电气设备与电子控制系统电路图的识读方法与技巧第十一章：车身电器识图11.1 车身电器的概述11.2 车身电器的电路图表示11.3 车身电器的主要部件识别11.4 车身电器电路图的识读方法第十二章：传感器与执行器识图12.1 传感器与执行器的概述12.2 传感器与执行器的电路图表示12.3 传感器与执行器的主要部件识别12.4 传感器与执行器电路图的识读方法第十三章：汽车网络系统识图13.1 汽车网络系统的概述13.2 汽车网络系统的电路图表示13.3 汽车网络系统的主要部件识别13.4 汽车网络系统电路图的识读方法第十四章：汽车电路图的诊断与维修14.1 汽车电路图的诊断概述14.2 汽车电路图的诊断方法14.3 汽车电路图的维修技巧14.4 汽车电路图的故障排除实例第十五章：实战训练与案例分析15.1 实战训练概述15.2 实战训练内容与步骤15.3 案例分析概述15.4 案例分析内容与解析重点和难点解析本文主要介绍了汽车电路原理图识图的相关知识，共分为十五个章节。
汽车电路原理图识读步骤与方法
作者：张亚峰
来源：《科学导报·学术》2018年第11期
摘要：明晰汽车电路图是分析、排除汽车电路故障的基础，汽车电路原理图通常作为讨论或维修时所用到的汽车电路图，维修人员能够正确地识读汽车电路原理图已成为一项必备技能。
关键词：汽车电路；原理图；识读步骤
【中图分类号】 U463.61 【文献标识码】 A 【文章编号】 2236-1879（2018）11-0179-01
一、汽车电路原理图
汽车电路原理图是汽车电气技术中使用非常广泛的一种重要电路简图，为汽车电气系统故障的检测与维修提供信息，为绘制接线图提供依据，其主要分为整车电路原理图和局部电路原理图。
（一）整车电路原理图。
整车电路图的设计初衷在于整体把握全车电路，即在汽车生产与日常使用与维护过程中，需要找到一条完整的导线回路，以便确定故障所在位置。
对于多点故障分析，有必要将部分关键电路在整车电路中的位置及与之相关联的电路始末全部在一张图中表达出来。
整车电路图具有完整性，由若干个互相关联的局部电路图组成，各局部电路相互并联，连接点一般保持原位，元器件的接线一般与实际接线一致。
整车电路图强调工作原理，简化电器元件，通常使用图形符号，与接线图有很大区别，既突出重点和难点，又繁简适当。
（二）局部电路原理图。
局部电路图是整车电路图的一部分，生产厂商直接从整车电路图中抽离出需要研究的部分电路，并对关键部件进行放大绘制并加以说明。
局部电路图电器设备少，所用图幅小，各部件间的相互连接关系看起来简单明了，识读容易。
二、汽车电路原理图识读步骤与方法
掌握汽车电路图的方法与识图步骤能够帮助快速加深和完善针对汽车电路原理图的认识层次，建立识图能力，进而读懂各车系的电路原理图。
（一）由简到繁整体把握
1.认真阅读图注及各种文件说明。
各大生产厂商在汽车使用手册中会对全车电路图进行说明，包括编写形式、导线代号、熔断器与继电器盒、中央配电盒说明等。
这部分内容相对简单但又十分重要，是我们识图的基础。
通过阅读图注及各种文件说明，了解电路图的名称、技术规范、明确图形符号的含义，建立元器件和图形符号一一对应的关系。
2.熟悉电器元件及其配线。
电器元件是可以看作是汽车电路中的功能性节点，越熟悉电器元件对识图的帮助就越大。
要结合说明文件，了解电路所包括的各部件功能、作用和技术参数，了解其符号、位置、连接方式、在全车电路中的数量、接线多少，区分哪些是常见元件，哪些是新颖的、独特的元器件。
对于关键元器件要重点标记与识读，这样有利于在拆解分析电路阶段找出主干，为具体划分做足准备。
3.了解电路图的一般规律。
在阅读说明文件及熟悉关键元器件的基础上，我们要对汽车电路图建立一个概括性的认知。
（1）要了解各电路是如何排布的。
各大车系电路图一般都在图上建立了电位高低的概念，绝大多数车系电路纵向排列，存在少量横向交叉，少数车系电路纵向排列，不设横向交叉，只有极少数车系的部分电路原理图，例如：东风风行景逸轿车的中控车锁、转向系统电路图是横向排列的。
（2）要了解各系统是如何布置的。
通常各车系均以供电主线为中心对系统进行横向配置，电控车辆以控制单元为中心对各分系统进行横向或周向布置。
（3）要了解连接线是如何区分的。
除采用导线标识对连接线进行区分外，一些车系会对电源线和信号线等作进一步区分。
比如，东风日产新奇骏越野车，用粗线突出显示供电电源线，黑白相间粗线表示信号线。
（4）要了解元器件是如何表示的。
汽车电路原理图中，各车系一般简化电器元件，不显示细节信息，但各车系对元器件的简化程度不同，一些车系直接采用图形符号表示，一些车系在原理图中也给出电器元件的大致轮廓。
（5）要了解接线柱是如何标识的。
目前大部分汽车电路原理图中设有接线柱标识，只有极少数电路比较简单的车型不设接线柱标识，同一类器件一般用同一字母与不同数字组合加以标识。
（6）要了解接地点是如何设置的。
汽车电路实际接线时负极搭铁，设有多个接地点、相邻电器或同一电气系统采用同一接地点。
图上接线也体现出相同规律，多数车系不专设地线，大部分车系同一接地点用同一符号标识，这种标注方法有助于快速找到系统接地点。
（二）由繁到简拆解分析
1.找到电路中心与主干线。
对于整车电路采用中央线路板方式布置的电路原理图，其全车电路中心一般为中央线路板。
一些车系的电路原理图以公共火线为主干线进行线路布置，公共火线一般突出显示或画于
电路图上部。
局部电路原理图电路的中心一般为控制单元、关键控制器件、或关键执行器件，主干线一定经过关键执行器件。
2.分离各个系统。
在找到电路中心与主干线的基础上，分离各个系统。
一些已经给出局部电路图的车系不需要我们再对全车电路图进行系统划分。
但是对于一些复杂的或是线路较多的系统，可以进一步划分为若干个分系统。
由于中央接线板、保险丝盒及继电器盒的关键作用，一些车系单独划分出电源电路。
多数车系按照电源系统、起动系统、点火系统、照明系统、信号系统、仪表系统、辅助电器系统等功能系统对全车电路进行划分。
一些现代电控车辆按照发动机电路（发动机控制、点火控制）、底盘电路（自动变速控制、巡航中控单元、防抱死制动系统）及电气系统（空调、安全气囊、组合开关、组合仪表、电动车窗等）对全国电路进行划分。
3.分离各个元器件。
功能系统电路中，工作执行器件相对容易区分，分离各个元器件时可先从工作执行器件入手，按照回路原则依次找到功能回路中其他器件。
对于电路中的一些关键元器件，要重点关注。
比如，控制元件开关（点火开关、车灯控制开关等）一般汇集多条导线，分离时要特别注意区分，以找到正确的功能回路。
分离各个元器时可按照工作执行器件、关键控制器件、一般元器件的顺序，分离出功能系统电路中的各个元器件。
4.分析具体的信息。
分析具体的信息主要包括接线信息和工作原理。
以多档位开关控制电路为例，开关有许多接线柱，要找出哪些接电源，哪些接用电设备。
多档位开关的每个档位有何作用，某档位下，哪些接线柱接通，哪些断电。
各个档位分别控制什么用电器，被控制用电器的作用和功能是什么。
被控制电器中，哪些电器处于常通，哪些牌短暂接通，哪些先工作，哪些后工作，哪些单独工作，哪些同时工作。
对局布电路图进行分析时还要注意外延接线信息，必要时要配合其他局布电路来获得完整的信息。
识读电路图并非易事，要在日常学习工作中不断积累、归纳整理，并做到触类旁通，在比较中寻找各车系电路图的差异与共性，在分析中总结各车系制图原则与规律，在探索中谋求自身读识图能力的培养与提升。
参考文献
[1] 李许媛. 汽车电路图识读方法[J]. 汽车维修， 2014 （10）： 14-15.。
