任务名称：三相交流异步电动机顺序启动、逆序停止的控制姓名班级日期学号：一、分析项目：顺序启动控制：主要目的是确保多台电动机能够按照预定的先后顺序进行工作。
例如，电动机M1必须先启动，随后电动机M2才能开始工作。
这种控制通过电路设计实现，确保在电动机M1启动后，通过特定的操作（如按下按钮SB2）激活电动机M2的启动流程。
具体操作包括接通电源、按下启动按钮SB2，使接触器KM1线圈得电，其主触点及辅助触点闭合，从而启动电动机M1。
随后，在电动机M1启动后，通过按下另一个按钮（如SB1）激活接触器KM2，使其线圈得电，主触点及辅助触点闭合，进而启动电动机M21。
逆序停止控制：在停止过程中，电动机M2需先停机，电动机M1才能随后停机。
这种控制通过特定的电路设计实现，例如，将接触器KM2的常开辅助触点并联在接触器KM1停止按钮SB3的常闭触点两端。
这样，在按下SB3按钮时，由于接触器KM2线圈仍然通电，电动机M1不会立即停止运行。
只有当电动机M2停止运行后，再按下SB1按钮，电动机M1才会停止运行。
这种设计实现了启动时电动机M1优先、M2殿后，停止时电动机M2、M1殿后的顺序控制2。
时间原则控制的电动机顺序启动电路：在这种控制方式中，电动机M1启动后，经过设定时间（预先设定）后，电动机M2自行启动，两者同时停止。
这种控制通过时间继电器实现，当电动机M1工作一定时间后，时间继电器动作，其延时闭合触点闭合，接触器KM2的线圈得电，从而启动电动机M2。
这种控制方式适用于需要按照特定时间间隔启动多台电动机的场景2。
通过上述控制方式，可以实现对三相交流异步电动机的顺序启动和逆序停止的有效控制，确保设备按照预设的顺序和条件进行操作，从而提高生产效率和设备安全性。
二、PLC程序编写1、PLC的I/O地址分配表2、程序编写梯形图：指令表：顺序启动逆序停止控制梯形图和指令表顺序启动逆序停止控制优化梯形图和指令表三、 PLC外部接线（根据I/O分配表填全接线图并按图接线）四、系统调试1、输入程序2、静态调试3、动态调试注意：功能调试时一定要按照电工操作规范进行操作。
三台电动机顺启逆停实验报告总结
本次实验主要是通过使用三台电动机进行顺向启动和反向停止，验证电动机的正反转功能。
实验结果表明，通过正、反两个方向的控制，成功实现了三台电动机的启停控制。
在实验前，我们先对电动机进行了简单的组装和接线，确保电机与电源的连接正确，同时对实验中的安全措施也做了充分的准备，保证实验过程安全。
在实验过程中，我们先进行了单台电动机的启停控制实验，确保了控制电路和电机正常工作。
之后，我们对三台电动机进行了同时控制，通过手动切换正反方向，使三台电动机顺向启动和反向停止。
实验结果表明，通过简单的控制电路连接和操作，可以对三台电动机进行有效的控制，实现顺向启动和反向停止。
本次实验加深了我们对电动机控制的理解，提高了我们的实验操作能力，有助于我们更好地理解电动机的原理和应用。
综上所述，本次实验成功实现了三台电动机顺向启动和反向停止的控制，我们对电动机的控制和应用有了更深入的理解和认识，为我们今后的学习和工作提供了参考和借鉴。

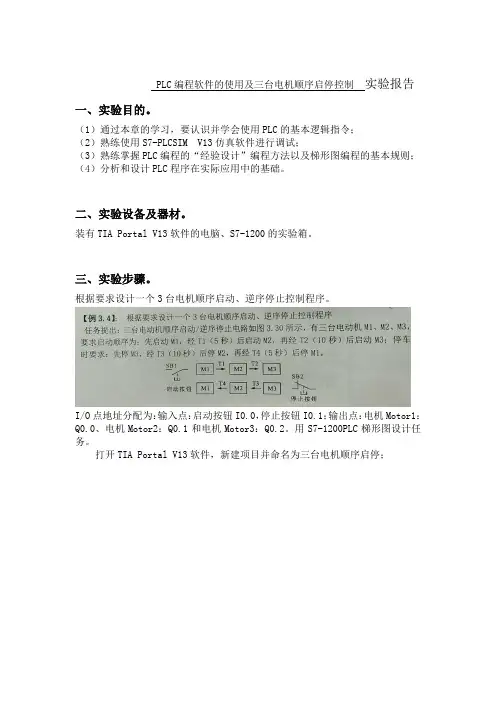

PLC编程软件的使用及三台电机顺序启停控制实验报告一、实验目的。
（1）通过本章的学习，要认识并学会使用PLC的基本逻辑指令；（2）熟练使用S7-PLCSIM V13仿真软件进行调试；（3）熟练掌握PLC编程的“经验设计”编程方法以及梯形图编程的基本规则；（4）分析和设计PLC程序在实际应用中的基础。
二、实验设备及器材。
装有TIA Portal V13软件的电脑、S7-1200的实验箱。
三、实验步骤。

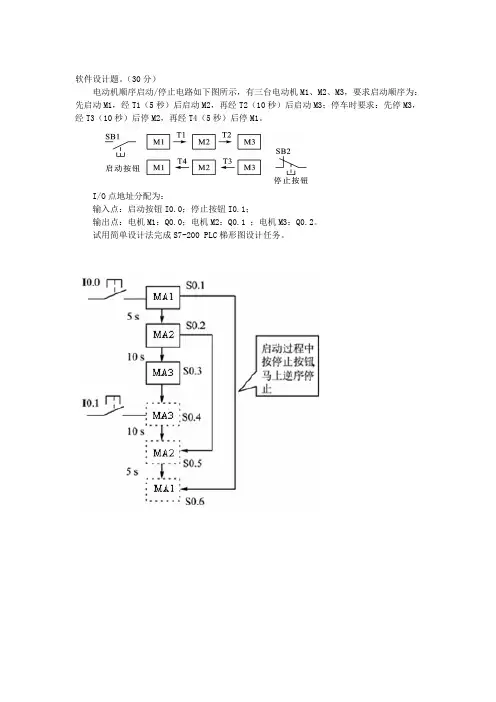

根据要求设计一个3台电机顺序启动、逆序停止控制程序。
I/O点地址分配为：输入点：启动按钮I0.0，停止按钮I0.1；输出点：电机Motor1：Q0.0、电机Motor2：Q0.1和电机Motor3：Q0.2。
用S7-1200PLC梯形图设计任务。
打开TIA Portal V13软件，新建项目并命名为三台电机顺序启停；点击添加新设备，选择SIMATIC S7-1200→CPU→CPU 1214C DC/DC/DC，选择订货号为6ES7 214-AG40-0XB0的S7-1200PLC，单击添加。
对PLC编程，在项目树→程序块→双击打开Main[OB1]编辑程序。
四、程序图。
程序段1：当打开启动按钮I0.0将产生自锁M10.0并启动脉冲“T1”。
程序段2：产生自锁M10.1启动脉冲“T2”。
程序段3：停止按钮，自锁M10.2关断脉冲“T3”。
程序段4：当“T3”动作且Q0.0不输出时，M10.3自锁关断脉冲“T4”。
程序段5：电机1，启动按钮I0.0打开时Q0.0输出并自锁程序段6：电机2，启动按钮I0.0打开后，T1动作，5秒后接通，Q0.1输出并自锁。
程序段7：电机3，启动按钮I0.0打开后，T1作用5秒后，T2动作，10秒后接通，Q0.2输出并自锁。
（上述程序段5、6、7，I0.1处于接通状态）程序段5、6、7：停止按钮打开（即I0.1断开），电机3瞬间停止，电机2经过“T3”十秒后停止，再经过“T4”5秒后停止电机1。
三台电动机顺序启动逆序停止原理English:The principle of sequentially starting and stopping three electric motors in reverse order is based on the need to distribute the load evenly and prevent sudden power surges. When starting the motors, the first motor is powered on, followed by the second and third motors in sequence, to gradually build up the power load. This helps in preventing sudden overloading of the system and provides a smooth start-up process. On the other hand, when stopping the motors, the third motor is stopped first, followed by the second and then the first motor. This sequence helps in gradually reducing the power load and prevents sudden power surges, which can damage the motors and the electrical system. By using this sequential starting and stopping principle, the three electric motors can operate efficiently and safely, without putting undue stress on the system.中文翻译:三台电动机顺序启动和逆序停止的原理是基于需要均匀分配负载和防止突发的电力涌入。
