陶瓷电容器基础知识简介陶瓷电容器使用要点大全谈论起陶瓷电容器，我们会想到电子元件器工业。
电子元件器工业在在20世纪出现并得到飞速发展，使得整个世界和人们的工作、生活习惯发生了翻天覆地的变化。
继电器、二极管、电容器、传感器等产品的出现，给我们的生活带来了极大地便利。
而电容器，顾名思义，是‘装电的容器’，是一种容纳电荷的器件。
英文名称：capacitor。
电容是电子设备中大量使用的电子元件之一，广泛应用于隔直，耦合，旁路，滤波，调谐回路，能量转换，控制电路等方面。
文章开篇所提到的陶瓷电容器（ceramiccapacitor；ceramiccondenser）就是用陶瓷作为电介质，在陶瓷基体两面喷涂银层，然后经低温烧成银质薄膜作极板而制成。
它的外形以片式居多，也有管形、圆形等形状。
一、陶瓷电容器基础知识简介1、陶瓷电容器是用高介电常数的电容器陶瓷〈钛酸钡一氧化钛〉挤压成圆管、圆片或圆盘作为介质，并用烧渗法将银镀在陶瓷上作为电极制成。
它又分高频瓷介和低频瓷介两种。
具有小的正电容温度系数的电容器，用于高稳定振荡回路中，作为回路电容器及垫整电容器。
低频瓷介电容器限于在工作频率较低的回路中作旁路或隔直流用，或对稳定性和损耗要求不高的场合〈包括高频在内〉。
这种电容器不宜使用在脉冲电路中，因为它们易于被脉冲电压击穿。
高频瓷介电容器适用于高频电路。
2、陶瓷电容器又分为高频瓷介电容器和低频瓷介电容器两种。
具有小的正电容温度系数的电容器，用于高稳定振荡电路中，作为回路电容器。
低频瓷介电容器用在对稳定性和损耗要求不高的场合或工作频率较低的回路中起旁路或隔直流作用，它易被脉冲电压击穿，故不能使用在脉冲电路中。
高频瓷介电容器适用于高频电路。
3、陶瓷电容器有四种材质分类：这四种是：Y5V，X5R，X7R，NPO(COG)。
那么这些材质代表什么意思呢？第一位表示低温，第二位表示高温，第三位表示偏差。
Y5V表示工作在-30~+85度，整个温度范围内偏差-82%~+22%X5R表示工作在-55~+85度，整个温度范围内偏差正负15%X7R表示工作在-55~+125度，整个温度范围内偏差正负15%NPO（COG）是温度特性最稳定的电容器，电容温漂很小，整个温度范围容量很稳定，温度也是-55~125度，适用于振荡器，超高频滤波去耦，但容量一般做不大。

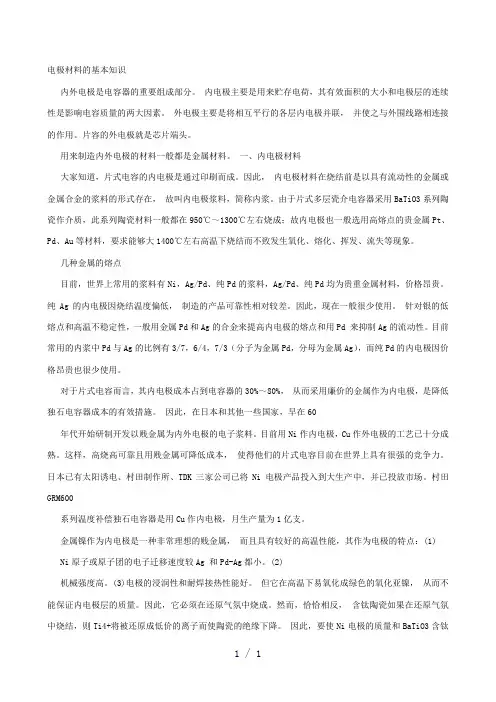

电极材料的基本知识内外电极是电容器的重要组成部分。
•内电极主要是用来贮存电荷，其有效面积的大小和电极层的连续性是影响电容质量的两大因素。
•外电极主要是将相互平行的各层内电极并联，•并使之与外围线路相连接的作用。
片容的外电极就是芯片端头。
用来制造内外电极的材料一般都是金属材料。
一、内电极材料大家知道，片式电容的内电极是通过印刷而成。
因此，•内电极材料在烧结前是以具有流动性的金属或金属合金的浆料的形式存在，•故叫内电极浆料，简称内浆。
由于片式多层瓷介电容器采用BaTiO3系列陶瓷作介质，此系列陶瓷材料一般都在950℃～1300℃左右烧成；故内电极也一般选用高熔点的贵金属Pt、Pd、Au等材料，要求能够大1400℃左右高温下烧结而不致发生氧化、熔化、挥发、流失等现象。
• 几种金属的熔点目前，世界上常用的浆料有Ni，Ag/Pd、纯Pd的浆料，Ag/Pd、纯Pd均为贵重金属材料，价格昂贵。
纯Ag的内电极因烧结温度偏低，•制造的产品可靠性相对较差。
因此，现在一般很少使用。
•针对银的低熔点和高温不稳定性，一般用金属Pd和Ag的合金来提高内电极的熔点和用Pd•来抑制Ag的流动性。
目前常用的内浆中Pd与Ag的比例有3/7，6/4，7/3（分子为金属Pd，分母为金属Ag），而纯Pd的内电极因价格昂贵也很少使用。
对于片式电容而言，其内电极成本占到电容器的30%～80%，•从而采用廉价的金属作为内电极，是降低独石电容器成本的有效措施。
•因此，在日本和其他一些国家，早在60年代开始研制开发以贱金属为内外电极的电子浆料。
目前用Ni作内电极，Cu作外电极的工艺已十分成熟。
这样，高烧高可靠且用贱金属可降低成本，•使得他们的片式电容目前在世界上具有很强的竞争力。
日本已有太阳诱电、村田制作所、TDK三家公司已将Ni电极产品投入到大生产中，并已投放市场。
村田GRM600系列温度补偿独石电容器是用Cu作内电极，月生产量为1亿支。
金属镍作为内电极是一种非常理想的贱金属，•而且具有较好的高温性能，其作为电极的特点：(1) Ni原子或原子团的电子迁移速度较Ag•和Pd-Ag都小。
真空陶瓷高压电极是一种用于高电压、大电流场合的电极材料。
它主要由陶瓷材料制成，具有优异的绝缘性能和耐高温性能，能够在极端环境下保持稳定的工作状态。
真空陶瓷高压电极的主要特点是其内部为真空状态，这样可以有效减少电极与被测物体之间的气体分子对测量结果的影响，提高测量的准确性。
同时，由于其内部为真空，因此电极的体积可以做得非常小，适用于微型化的测量设备。
此外，真空陶瓷高压电极还具有良好的耐腐蚀性和耐磨性，可以在恶劣的环境中长期工作而不会损坏。
这使得它在电力系统、石油化工、航空航天等领域得到了广泛的应用。
在电力系统中，真空陶瓷高压电极常用于高压断路器、变压器等设备的测试和维护。
在这些设备中，电极需要承受高达数千伏的电压，而且需要在高温、高湿、强磁场等恶劣环境中稳定工作。
真空陶瓷高压电极的出色性能使其成为这些应用的理想选择。
在石油化工领域，真空陶瓷高压电极常用于石油管道的检测和维护。
在这些应用中，电极需要承受高压、高温、腐蚀性液体等恶劣环境，而且需要在狭小的空间内进行操作。
真空陶瓷高压电极的小体积和优异性能使其在这些应用中表现出色。
