防雷接地装置

防雷接地装置的组成
防雷接地装置一般由下面几个部分组成：
1. 接地体：主要是用来将防雷装置与大地进行联接的设备，一般在地下埋设。

2. 导体：用来传导雷电流，构成有效雷电路径。

导体需要选用高强度、耐腐蚀、电导率好的材料，常用的材料有铜、钢等。

3. 支架：用来支撑导体，一般选用寿命长、耐腐蚀、可靠性高的材料。

4. 接头：接头在安装过程中连接导体，质量好坏关系到整个防雷系统的性能。

5. 绝缘件：防止导体与结构物间的电击穿。

总之，防雷接地装置必须具备良好的导电性能，强度高、耐腐蚀、耐久性强，能够有效地将雷电电荷和电流引入地下，减少雷击损害。

防雷及接地装置安装工艺标准1.主题词防雷及接地装置安装的程序、方法、技术和要求。

2.适用范围本标准适用于一般工业与民用建筑电气安装工程中防雷及接地装置的施工。

3.引用文件GB50303—2002建筑电气工程质量验收规范4.施工工艺4.1主控项目4.1.1人工接地装置或利用建筑物基础钢筋的接地装置必须在地面以上按设计要求位置设测试点。

4.1.2测试接地装置的接地电阻值必须符合设计要求。

4.1.3防雷接地的人工接地装置的接地干线埋设，经人行通道处埋地深度不应小于1m，且应采取均压措施或在其上方铺设卵石或沥青地面。

4.1.4接地模块顶面埋深不应小于0.6m，接地模块间距不应小于模块长度的3～5倍。

接地模块埋设基坑，一般为模块外形尺寸的1.2～1.4倍，且在开挖深度内详细记录地层情况。

4.1.5接地模块应垂直或水平就位，不应倾斜设置，保持与原土层接触良好。

4.1.6建筑物顶部的避雷针、避雷带等必须与顶部外露的其他金属物体连成一个整体的电气通路，且与避雷引下线连接可靠。

4.2工艺流程避雷网接地体—→接地干线—→引下线—→避雷针均压环避雷带4.3防雷及接地一般规定电气装置的下列金属部分，均应接地或接零。

4.3.1电机、变压器、携带式或移动式用电器具等的金属底座和外壳。

4.3.2电气设备的传动装置。

4.3.3屋内外配电装置的金属或钢筑混凝土构架以及靠近带电部分的金属遮拦和金属门。

4.3.4配电、控制、保护用的屏(柜箱)及操作台等的金属框架和底座。

4.3.5交、直流电力电缆的接头盒，终端头和膨胀器的金属外壳和电缆的金属护层，可触及的电缆金属保护管和穿线的钢管。

4.3.6车间及露天吊车及电葫芦轨道。

4.3.7电缆桥架，支架和井架。

4.3.8装有避雷线的电力线路杆塔。

4.3.9装在配电线路杆上的电力设备。

4.3.10在非沥青地面的居民区内，无避雷线的小接地电流架空电力线路的金属杆塔和钢筋混凝土杆塔。

4.3.11电除尘器的构架。

防雷接地装置的检查和维护1. 什么是防雷接地装置？防雷接地装置是指用于将雷电的电荷引入地面，防止产生损坏或危险的装置。

防雷接地装置主要由接闪器、接地棒、导线等组成。

它们的作用是在雷电发生时，将雷电的电荷通过接闪器转移至接地导线上，最终通过接地棒引出地面，达到了保护建筑物和设备的目的。

2. 防雷接地装置的检查方法为确保防雷接地装置的有效性，需要定期对其进行检查。

常见的检查方法有以下几种：2.1 目视检查目视检查是在不拆卸接地装置的情况下，通过检查外观状况，判断防雷接地装置是否存在异常情况。

具体包括以下几个方面：•检查接地棒的状况，看是否有裂纹、变形或者松动等情况；•检查接地导线是否有断裂、老化或者破损等情况；•检查接闪器的接线是否紧固，并且没有锈蚀等问题；•检查有无破旧损坏等，如有，应及时更换。

2.2 电阻测试电阻测试是测量接地装置与地面之间的电阻值。

一般来讲，接地装置的电阻值应该在5欧以下，如果电阻值超过了5欧，就表示防雷接地装置已经老化或受损，需要更换或修理。

2.3 防雷接地装置的测量防雷接地装置安装后，其性能是否符合技术要求应进行相应测试，主要为电位测量和接闪放电特性测量。

•电位测量：在不削除植被或地面覆盖层且不移动接地装置的情况下，测量接地极处的电位水平。

•接闪放电特性测量：对防雷接地装置的二次接闪放电特性进行测量，包括二次时间、峰值电流和重复频率等指标。

测试结果应符合规定。

3. 防雷接地装置的维护除了定期检查之外，防雷接地装置还需要进行维护，以确保其能够长期有效地发挥作用。

以下是防雷接地装置的维护要点：1.在每年的入夏前后，对防雷接地装置进行一次维护，包括代换涂层、拧紧螺丝、清理设备等内容。

2.在雨季来临之前，对防雷接地装置的电缆入地方进行检查和维护，以防止因为电缆入地接头处出现中断而影响到防雷接地装置的正常工作。

3.对于防雷接地装置遭受雷击后，应及时进行维修和更换。

4.经常清理防雷接地装置周围的物品，检查周围环境状况，保证防雷接地装置的正常工作。

防雷及接地装置施工工艺流程防雷及接地装置施工可是个很重要的事儿呢，那咱就来说说它的施工工艺流程。

一、施工前的准备。

这就好比打仗之前要准备武器一样。

施工人员得先熟悉施工图纸，要把那些弯弯绕绕的线条和标注都看明白，这可是施工的“地图”呀。

然后呢，材料得准备好，像接地极、接地线这些东西，质量得过关。

咱可不能用那些看起来就不靠谱的材料，不然到时候防雷效果不好，那可就麻烦大啦。

而且工具也要齐全，像电焊机这些设备，得提前检查好，确保在施工的时候不会掉链子。

二、接地极的安装。

接地极是整个防雷接地装置的基础部分。

一般会把接地极打到地里，这时候就得注意啦，打入的深度得符合要求。

要是打得太浅，就像盖房子的地基没打牢，那整个防雷系统都可能不稳当。

而且接地极之间的间距也要合适，不能太近也不能太远，就像人与人之间要保持合适的社交距离一样。

在安装的时候，要保证接地极是垂直打入地下的，如果歪歪扭扭的，电流传导可能就不顺畅啦。

三、接地线的敷设。

接地线就像是把各个接地极连接起来的线绳。

敷设的时候，要尽量走直线，避免弯曲太多。

如果像蛇一样扭来扭去的，电阻可能就会增大。

而且接地线得和接地极连接得稳稳当当的，这连接点就像两个人牵手，要握得紧紧的。

连接方式也有讲究呢，像焊接的时候，焊缝得饱满，不能有虚焊的情况。

如果有虚焊，就好像两个人只是轻轻碰了一下手，根本没有力量传递。

另外，接地线的材质也要根据设计要求来选择，不同的材质在导电性等方面是有差别的。

四、接地电阻的测试。

这一步可不能少哦。

在接地装置安装完成之后，就得测试接地电阻了。

这就像给这个防雷接地系统做个健康检查。

如果接地电阻不符合要求，那这个防雷接地装置就不能算合格。

要是电阻太大，雷电流就不能顺利地导入大地，那防雷就成了一句空话。

测试的时候要用专业的仪器，而且要多测几个点，确保数据的准确性。

五、防雷装置的安装。

防雷装置有很多种类型，像避雷针、避雷带这些。

安装避雷针的时候，要安装在建筑物的最高处，这样才能更好地吸引雷电。

防雷与接地装置安装方案一、工程按二类防雷建筑物设置外部防雷装置，利用钢筋混凝土柱、剪力墙内相互连接两根直径不小于∅16的竖向钢筋作为引下线，跨接线采用≥10mm圆钢，引下线上端与避雷带焊接，下端与接地装置焊接。

相邻的两处引下线间距不大于18米。

接地装置为利用基础桩内及基础底板内主筋焊接形成的接地网，所有设备房、电气竖井、电梯井的接地干线以及预留人工接地极的镀锌扁钢、接地端子板等与接地网可靠焊接。

二、当室外敷设镀锌扁钢做为人工接地体时，敷设前应调直，然后将扁钢放置于沟内，依次将扁钢用电焊焊接，扁钢应侧放而不可平放。

焊接时应将扁钢拉直，焊好后清除药皮，刷沥青做防腐处理。

接地电阻要求不大于0.5Ω，实测不足时，增设人工接地极。

三、接地极连接完毕后，应及时请质检部门进行隐检，接地极材质、位置、焊接质量，接地体(线)的截面规格等均应符合设计及施工验收规范要求，经检验合格后，方可进行回填，分层夯实。

最后将接地电阻摇测数值填写在隐检记录上。

四、利用建筑物钢筋混凝土柱子及剪力墙内主筋通长焊接做防雷引下线，引下线上端与避雷带焊接，下端与基础接地装置焊接形成电气通路。

先按图纸找出全部引下线的位置，向上随着钢筋逐层串联焊接至顶层，并焊接出一定长度，以便与屋顶避雷带连接。

引下线的主筋每层均需用明显的色漆做好标记，以便于引出和检查。

接地电阻测试点设在建筑物的外墙引下线距室外地面上0.5m处。

五、为防侧击雷，45米及以上的楼层利用结构圈梁内的2根主筋贯通焊接形成均压环，并与防雷引下线焊接，外墙上的所有金属构件、金属窗、幕墙框架等金属物及楼板内的钢筋与均压环焊接。

六、在屋顶的外沿和建筑物的突出部位设置避雷带，所有突出屋面的金属突出物，如航空标志灯、节日彩灯、广告灯金属设备和管道以及建筑金属构件等，均与屋面上的防雷装置可靠连接。

七、支架安装应符合下列规定：1、扁钢或圆钢支架埋深不小于80mm。

2、安装前首先根据设计要求进行弹线及分档定位；然后用手锤、錾子进行剔洞，洞的大小应里外一致，之后先埋注一条直线上的两端支架，然后用铅丝拉直线埋注其他支架。

防雷接地原理接地系统，接地是避雷技术最重要的环节，不管是直击雷、感应雷、或其他形式的雷，最终都是把雷电流送入大地。

因此，没有合理而良好的接地装置是不能可靠地避雷的。

接地电阻越小，散流就越快，被雷击物体高电位保持时间就越短，危险性就越小。

1、防雷接地装置包括以下部分：1）雷电接受装置：直接或间接接受雷电的金属杆（接闪器），如避雷针、避雷带（网）、架空地线及避雷器等。

2）接地线（引下线）：雷电接受装置与接地装置连接用的金属导体。

3）接地装置：接地线和接地体的总和。

接地体指的是降阻剂，离子接地极，扁钢等。

四、防雷系统的组成：防雷系统主要有接闪器（避雷针、避雷带、避雷线和避雷网）、引下线和接地装置组成。

建筑物的耐雷水平是指建筑物防雷系统承受最大雷电流冲击而不至于损坏时的电流值（单位Ka）。

避雷针：适用于保护细高的建筑物或构筑物、露天变配电装置、电力线路等。

可以用Φ25的镀锌圆钢或SC40钢管制成，针上端砸扁并搪锡，以利于尖端放电。

独立避雷针适用于保护较低矮的库房和厂房，特别适用于那些要求防雷导线与建筑物内各种金属及管线隔离的场合。

也可使用海胆状多针避雷针,避雷带和避雷网：避雷带是指沿屋脊、山墙、通风管道以及平屋顶的边沿等最可能受雷击的地方敷设的导线。

当屋顶面积很大时，采用避雷网。

它是为了保护建筑的表层不被击坏，避雷网和避雷带宜采用镀锌圆钢或扁钢，应优先选用圆钢，其直径不应小于8mm， 5 扁钢宽度不应小于12mm，厚度不应小于4mm。

避雷线适用于长距离高压供电线路的防雷保护。

架空避雷线和避雷网宜采用截面积大于35mm²的镀锌钢绞线。

引下线：引下线分为暗装和明装两种形式。

暗装引下线通常采用结构柱钢筋作引下线，但钢筋直径不能小于12mm。

并且利用柱内的主筋作引下线时，IEC规范指出“通常不需要装设连接各引下线的专用环形导体，因为钢筋混泥土水平梁内连接的钢筋能够实现这个功能”。

高层建筑中采用专门的扁钢作为引下线时，一方面敷设困难，另一方面引下线的数量较小，流过的电流较大，容易因高电位引起反击事故。

第1篇一、引言防雷接地装置是保障建筑物、设备、系统及人员安全的重要设施。

它通过将雷击产生的电荷迅速导入大地，避免电荷在建筑物或设备内部积累，从而降低雷击造成的损害。

本文将详细介绍防雷接地装置的参数及其重要性。

二、防雷接地装置参数1. 接地电阻接地电阻是衡量防雷接地装置性能的重要参数，它表示接地体与大地之间的电阻。

接地电阻越小，防雷效果越好。

以下是接地电阻的相关参数：（1）接地电阻值：根据国家标准GB 50057-2010《建筑物防雷设计规范》，建筑物防雷接地电阻值应符合以下要求：- 第一类防雷建筑物：≤10Ω；- 第二类防雷建筑物：≤30Ω；- 第三类防雷建筑物：≤50Ω。

（2）接地电阻测试方法：常用的接地电阻测试方法有电阻法、电压法、电流法等。

其中，电阻法是最常用的一种方法。

2. 接地线截面积接地线截面积是指接地线横截面的面积，其大小直接影响到接地线的导电性能。

接地线截面积越大，导电性能越好。

以下是接地线截面积的相关参数：（1）接地线截面积标准：根据国家标准GB 50057-2010，接地线截面积应符合以下要求：- 第一类防雷建筑物：≥100mm²；- 第二类防雷建筑物：≥50mm²；- 第三类防雷建筑物：≥25mm²。

（2）接地线截面积选择：在实际工程中，应根据接地电阻、接地线长度、土壤电阻率等因素综合确定接地线截面积。

3. 接地体长度和深度接地体长度和深度是影响接地效果的关键因素。

以下是接地体长度和深度的相关参数：（1）接地体长度：接地体长度应大于雷击点的距离，一般要求接地体长度为雷击点距离的1.5倍。

（2）接地体深度：接地体深度应根据土壤电阻率确定，一般要求接地体深度为0.5m～1.0m。

4. 接地体间距接地体间距是指多个接地体之间的距离，其大小直接影响到接地体的接地效果。

以下是接地体间距的相关参数：（1）接地体间距标准：根据国家标准GB 50057-2010，接地体间距应符合以下要求：- 第一类防雷建筑物：≤5m；- 第二类防雷建筑物：≤10m；- 第三类防雷建筑物：≤20m。

一、变电所的防雷保护1、变电所的防雷保护（1）直击雷防护在变电所屋顶装设避雷针或避雷器带，并引出两根接地线与变电所公共接地装置相连。

避雷针采用直径20mm 的镀锌圆钢，避雷带采用25mm×4mm的镀锌扁钢。

（2）雷电侵入波的防护a、在10KV电源进线额终端杆上装设FS4-10型阀式避雷器。

其引下线采用25mm×4mm的镀锌扁钢，下面与公共接地网焊接相连，上面与避雷器接地端螺栓连接。

b、在10KV高压配电室内装设的GG-1A(F)-54型高压开关柜，其中配有FS4-10型避雷器，靠近主变压器。

主变压器主要靠此避雷器来防护雷电侵入波的危害。

c、在380V低压架空出线杆上，装设保护间隙，或将其绝缘子的铁脚接地，用以防护沿低压架空线侵入的雷电波。

二、变电所公共接地装置的设计1、接地电阻的要求由资料，变电所装设的避雷器与总容量在100KV上的变压器相连的公共接地装置的接地电阻应满足以下条件：R E≦4Ω2、接地装置的设计经估测采用2.5m、φ50mm的镀锌钢管，由式n≧RE（1)ηRE(MEN)取16根，沿变电所三面布置,管距2.5m，垂直打入地下，管顶离地面0.6m 。

管间用40mm ×4mm 的镀锌扁钢焊接相连。

接地干线通入变电所，高低、压开光柜均与一条接地干线及室外公共接地装置焊接相连。

接地干线均采用25mm ×4mm 的镀锌扁钢。

变电所接地装置布置图见图鉴。

接地电阻的验算：R E =R E(1)/n η≈ρ/l n η=100Ω·m/2.5m 16×0.65=3.85Ω满足R E ≦4Ω的要求。

防雷接地的作用，防雷接地装置分类本文介绍了防雷接地的作用，以及防雷接地装置的重要分类，防雷接地的种类包括防雷接地、保护接地、屏蔽接地、防静电接地、等电位接地等几大类。

防雷接地的作用与分类防雷接地，是指建筑物外部防雷装置或建筑物内的电气和电子系统或设备的一部分通过导体与大地进行紧密的接触、借此让雷电流带着雷电能量安全入地，保护人、建筑物和设备的安全。

一、防雷接地装置接地依靠接地装置来实现。

接地装置由接地体和接地线的总称。

接地体也称接地极，是埋在地下与土壤紧密接触的导体。

可以是建筑物的自然部件，如建筑物的基础钢筋或一些埋地的金属管道等，也可以使人工接地安装的接地体，称为人工接地体。

人工接地体可用埋入地下的角钢、扁钢、钢管、圆钢、镀锌钢等钢材或铜带、铜板、铜包钢等钢材构成，其尺寸大小应按有关的标准选用。

其中钢材接地棒、特别是镀锌钢最为普遍，简单取得，成本也较低，但较简单腐蚀、寿命不长，据统计，其寿命约20年。

钢材抗腐蚀本领较强，因而寿命也较长，约4050年，但一次投资成本较高。

一般不用铝做接地体，因其化学性质较活泼易腐蚀。

也不用集中不同的金属混装成接地体，由于会因电池效应而加速腐蚀。

接地体的布设形式有垂直接地体、水平接地体、接地网或全部这些形式的任意组合。

它们的形状可以是环形的或辐射形或它们的组合。

接地线是系统或设备与接地体连接并处在地面上的金属导体。

它也可以由自然部件承当，如连接良好的建筑物柱筋等可做为连接接闪器和接地体的自然接地线，也可以是人工接地安装的接地线。

人工接地线的敷设方式可以明敷，也可以暗敷。

为了测试便利，明敷接地线通常在离地2米处设置断接卡。

离地2米段接地线还须加以绝缘保护，或设置警示牌，告诫人员雷雨天阔别此地，以防建筑物接闪器接闪时，人员无意触及造成不测。

在防雷工程设计中首先应考虑利用自然接地部件，当自然部件不能充足要求时，才考虑人工接地体，这样既保证安全又降低防雷成本。

二、防雷接地的作用与分类1、接地的作用1）防雷接地为了使接闪器截获直接雷击的雷电流或通过防雷器的雷电流安全泄放入地，以保护建筑物，建筑物内人员和设备安全的接地成为防雷接地。

防雷接地及接地装置安装方案：1、材料要求⑴所有金属材料均用镀锌件，如圆钢、角钢、扁钢、钢管、卡子、螺丝、螺栓、垫片等。

⑵卡子最好采用顶卡式，且应具有强度，不易变形。

⑶引下线甩出女儿墙处采用2根Φ12的镀锌圆钢。

2、焊接要求⑴连接应采用焊接，焊缝应饱满并有足够的机械强度，不得有夹渣、咬肉、裂纹、虚焊、气孔等缺陷，焊接处的药皮敲净后，刷沥青做防腐处理。

防雷接地焊接要求：1 双面焊，焊接长度大于6D。

⑵焊接点光滑平整无咬肉、加渣、漏焊现象，清除药皮，银粉防腐。

采用搭接焊时，其焊接长度如下：①镀锌扁钢焊接长度不得小于其宽度的2倍，且至少焊三边，惯弯不能太死，直线段不得有明显弯曲，并应立放。

②镀锌圆钢焊接长度为其直径的6倍，并应双面施焊。

③镀锌圆钢与镀锌圆钢焊接，焊接长度为圆钢直径的6倍。

④镀锌扁钢与镀锌钢管（或角钢）焊接时，为了连接可靠，除应在接触部位两侧进行焊接外，还应将扁钢本身弯成弧形（或直角）与钢管（或角钢）焊接。

⑤扁钢接地线做Ｔ型焊接时，暗敷设时可扭弯搭接焊接或采用Ｔ型焊接加辅助焊片，以保证其搭焊长度，明敷设时采用90 度立弯搭接焊接。

⑥每种焊接方法应保证同一工程焊接处的搭接长度一致，尤其在明装做法时，更应严格要求。

3、接地装置：⑴利用无防水底板钢筋或深基础做接地体，应按设计要求，将底板钢筋搭接焊好；⑵将柱内两根相临或对角的钢筋与底板钢筋搭接焊好，并将柱内主筋用色标作好标记，色标颜色在同一单位工程中，应一致并与土建工程上用的颜色区分开。

4、接地干线⑴室外接地干线敷设：室外接地干线一般敷设在沟内，回填土应压实但不需打夯，末端露出地面500mm，以便接引线。

⑵室内接地干线明敷设：①室内接地干线多为明敷设，但部分设备连接的支线需经地面也可埋在混凝土内。

②明敷设接地线不应妨碍设备的拆除与检修。

③接地线应水平或垂直敷设，也可沿建筑物表面平行敷设，不应有高低起伏及弯曲情况；④接地线沿建筑物墙壁敷设时，接地干线距地面应不小于200mm，距墙面不小于10m，支持件间的水平直线距离一般为1m，垂直部分为1.5m，转弯部分为0.5m。

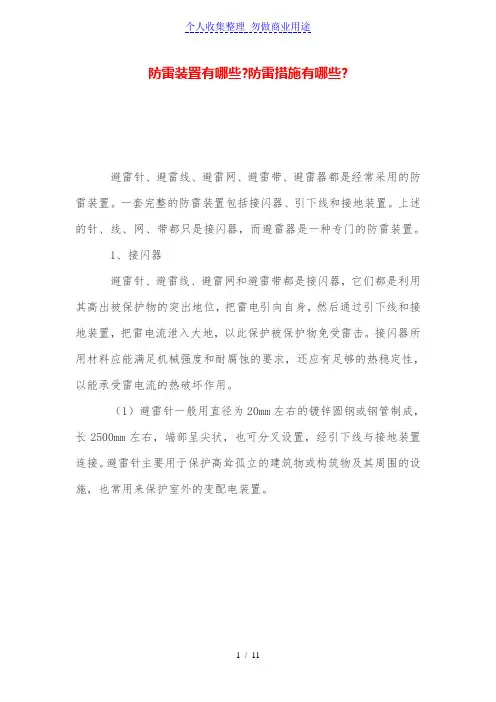

防雷装置有哪些?防雷措施有哪些?避雷针、避雷线、避雷网、避雷带、避雷器都是经常采用的防雷装置。

一套完整的防雷装置包括接闪器、引下线和接地装置。

上述的针、线、网、带都只是接闪器，而避雷器是一种专门的防雷装置。

1、接闪器避雷针、避雷线、避雷网和避雷带都是接闪器，它们都是利用其高出被保护物的突出地位，把雷电引向自身，然后通过引下线和接地装置，把雷电流泄入大地，以此保护被保护物免受雷击。

接闪器所用材料应能满足机械强度和耐腐蚀的要求，还应有足够的热稳定性，以能承受雷电流的热破坏作用。

（1）避雷针一般用直径为20mm左右的镀锌圆钢或钢管制成，长2500mm左右，端部呈尖状，也可分叉设置，经引下线与接地装置连接。

避雷针主要用于保护高耸孤立的建筑物或构筑物及其周围的设施，也常用来保护室外的变配电装置。

图1避雷针（2）避雷网用镀锌圆钢或扁钢沿屋顶边檐设置避雷线，再用同样钢管制成6×6m或6×10m或10×10m的方格。

避雷网主要用于平顶或斜顶屋面且屋顶面积较大的建筑物。

（3）避雷带用镀锌圆钢或扁钢沿建筑物的四周设置。

避雷带主要用于保护高层建筑的立侧面免遭雷击，它和屋顶的避雷针或避雷网一起组成完整的避雷系统。

（4）避雷线一般采用截面积不小于35mm2的镀铸钢绞线与架空线路同杆同塔架设，架设方法与垂度要求与架空线路相同，并且在首尾几中间各部位与接地装置相连。

避雷线主要用于保护与其同杆架设的架空线路及其周围的设施。

接闪器最小尺寸见表8-1。

接闪器装设在烟囱上方时，由于烟气有腐蚀作用，应适当加大尺寸。

表1 接闪器常用材料的最小尺寸类别规格圆钢或钢管扁钢圆钢直径/mm 钢管直径/mm 截面/mm2厚度/mm避雷针针长1m以下1220--针长1～2m 1625--针在烟囱上方20---避雷网和避雷带网格6m×6m至10m×10m8-484网格在烟囱上方12-1004 2、避雷器避雷器并联在被保护设备或设施上，正常时装置与地绝缘，当出现雷击过电压时，装置与地由绝缘变成导通，并击穿放电，将雷电流或过电压引入大地，起到保护作用。

设备防雷接地规范篇一：防雷接地规范常用1、防雷接地装置由接闪器、引下线、接地装置组成。

2、建筑物内的设备、管道构架等主要金属物和防侧击雷的门窗、栏杆以及屋面的金属物体必须接地焊接。

3、防雷接地体应采取焊接方法：①使用金属管作接地体时应在其串接部位焊接角形金属跨接线；②钢筋与钢筋交叉要用一条短圆钢进行跨接焊接，焊接长度不小于圆钢直径的6倍，圆钢同扁钢的焊接必须进行三面焊接；③焊接处焊缝应饱满，要有足够的机械强度，不得有灰渣，咬肉裂纹虚焊气孔等缺陷，焊接处的药皮应敲净。

接地体采取搭焊接时。

其搭接长度必须符合以下要求：①扁钢为其宽的2倍以上；（三个棱边焊接）②圆钢为其直径的6倍以上；（双面焊接）③圆钢和扁钢连接，其长度为圆钢直径的6倍。

（三面焊接）4、人工接地体应采用圆钢、扁钢、角钢、钢管等金属材料，必须符合以下要求：①圆钢直径不小于10mm；②扁钢截面不小于100平方毫米，厚度不小于4毫米；③角钢厚度不小于4毫米；④钢管壁厚不小于3.5毫米。

5、利用建筑物钢筋做防雷引下线时：①上部与接闪器焊接,下部与基础防雷地线焊接,不能绑接；②下部在室外地坪下0.8～1m处焊一根直径12mm或-40×4镀锌导体伸向室外墙边的距离不小于1m,以备室外人工接地体使用(按图纸设计确定)。

③下部在室外地坪上不低于0.3m处焊接一接地体连接板，供防雷接地电阻测量和以备室外防跨步电压工程用（按图纸设计确定）。

④接地电阻值应小于设计要求，当利用柱基作接地体不能满足要求时应埋没人工接地体。

⑤建筑物钢筋柱内，钢筋直径16mm以上的可用二根作为一组引下线，钢筋直径10mm以上的应用四根为一组作引下线。

具体做法按设计要求。

⑥防雷专用的引下线暗敷时，引下线扁钢截面不得小于25×4mm圆钢直径不得小于12mm，引下线必须在距地面1.5～1.8m处做断接卡子（一条引下线除外）断接线卡子所用镀锌螺栓的直径不得小于10mm，并需加镀锌弹簧垫圈，并安装一个有标识的接地电阻检测盒。
