批准:
审核:
复审:
初审:
编制:
安徽华塑公司氯碱厂电仪车间 2018年3月8日
一、项目名称：厂区内防雷装置接地电阻测试
二、项目管理组织机构：
厂部负责人：
班组名称及负责人：
三、概述
按照国家有关规定，安装的防雷装置，应当每年检测一次接地电阻。检测防雷装置时，应由装置所在单位向有防雷装置检测资质的单位申报，具有检测资质的单位对申报的防雷装置，应当及时进行检测，并出具检测报告。为保证本年度我厂防雷装置及时得到检测，预防雷害事件发生，特编制此方案。
四、编制依据
GB/T21431-2015 《防雷装置安全检测技术规范》
GB/50057-2010 《建筑物防雷设计规范》
GB50303—2002 《建筑电气工程施工质量验收规范》
DL/T596-1996 《电力设备预防性试验规程》。
GB/T17949.1—20.00 接地系统的土壤电阻率、接地阻抗和地面电位测量导则第1部分:常规测量
《防雷减灾管理办法》
五、主要测试内容
1、厂区内独立避雷针接地电阻测试。
2、厂区内生产设备或装置接地电阻测试。
3、厂区内建（构）筑特防雷接地测试。
4、厂区内易燃、易爆场所防雷接地测试。
六、技术要求
1、测量工作应在雷雨季节前进行，避免雨后进行测量。
2、所使用的检测装置应经过校验并有检验合格证及检验报告。
3、测量前应对防雷装置外观进行检查，其连接应符合规范要求。
4、独立避雷针接地电阻值应小于10Ω。
5、生产设备或装置接地电阻值应符合设计或规范要求。
6、建（构）筑物防雷接地电阻应不大于10Ω。
7、易燃、易爆储罐及其管道接地电阻值不应大于30Ω。
8、其它特殊部位或装置接地电阻值应符合设计规范要求。
9、测量工作应由我厂专业人员负责监护，检测人员应遵守我厂相关安全规定。
七、ZC-8型接地电阻表使用方法
7.1接地电阻应在气候相对干燥的季节进行，避免雨后立即测量，以免测量结果不真实。
7.2将接地干线与接地体的连接点或接地干线上所有接地支线的连接点断开，使接地体脱离任何连接关系成为独立体。
7.3将两个接地探针沿接地体敷设方向分别插入距接地体20m、40m 的地下插入深度为400mm。
7.4将仪表放置水平位置，并接线：将C2、P2短接后用5m线连接接地体；C1接40m线、P1接20m线。
7.5检查检流计是否指在中心线上，否则可用调零器将其调整指于中心线。
7.6将“倍率标度”置于最大倍数，慢慢转动发电机摇把，同时旋动“测量标度盘”使检流计指针指于众中心线。
7.7当检流计的指针接近平衡时，加快发电机摇把的转速，使其达到每分钟120转以上，调整“测量标度盘”使指针指于中心线上。
7.8如“测量标度盘”的读书小于1时，应将“倍率标度”置于较小标度倍数，再重新调整“测量标度盘”以得到正确读数。
7.9用“测量标度盘”的读书乘以“倍率标度盘”的倍数即为所测的接地电阻值。
八、效益分析
1、经济效益
检测各防雷设施接地情况，发现不合格的设施及时进行整改，预防雷害事件发生，防止设备及设施损坏，保障设备安全稳定运行经济效益不可估量。
2、社会效益
检测各防雷设施接地情况，保障发电设备稳定运行，确保发电可靠性，保障社会生产生活用电。
3、投入产出比
消除设备隐患，保障了设备安全是最大的投入产出比。
测试原理、方式及注意事项 编制人：项继鹏 沈阳西雅帝环境物业管理有限公司 二零一六年 接地电阻测量方法通常有以下几种：两线法、三线法、四线法、单钳法和双钳法。各有各的特点，实际测量时，尽量选择正确的方式，才能使测量结果准确无误。 1.两线法 条件：必须有已知接地良好的地，如PEN等，所测量的结果是被测地和已知地的电阻和。如果已知地远小于被测地的电阻，测量结果可以作为被测地的结果。 适用于：楼群稠密或水泥地等密圭寸无法打地桩的地区。 接线：E+ES接到被测地，H+S接到已知地。 2.三线法 条件：必须有两个接地棒：一个辅助地和一个探测电极。各个接地电极间的距离不小于20米。 原理是在辅助地和被测地之间加上电流，测量被测地和探测电极间的电压降，测量结果包括测量电缆本身的电阻。
适用于：地基接地，建筑工地接地和防雷接地。 接线：S接探测电极，H接辅助地，E和ES连接后接被测地。 3.四线法 基本上同三线法，在低接地电阻测量和消除测量电缆电阻对测量结果的影响时替代三线法，测量时E和ES必须单独直接连接到被测地。该方法是所有接地电阻测量方法中准确度最高的。 4.单钳测量 测量多点接地中的每个接地点的接地电阻，而且不能断开接地连接防止发生危险。 适用于：多点接地，不能断开连接，测量每个接地点的电阻。 接线：用电流钳监测被测接地点上的电流。 5.双钳法 条件：多点接地，不打辅助地桩，测量单个接地。 接线：使用厂商指定的电流钳接到相应的插口上，将两钳卡在接地导体上，两钳间的距离要大于0.25米。 接地是电器安全技术中很重要的工作之一，接地装置的合适与否，接地电阻值是否合乎标准要求，直接影响到电力系统设备的正常运行，影响到建筑物的安全， 还关系到人身安全。因此，应当正确选择接地方法及测量接地电阻。笔者现依据接 地电阻的测量原理及结合实际测试，提出下述测量接地电阻的几点经验。 、测量前的分析 测量前应掌握埋地电极的分布情况（最好查阅竣工图），然后依据公式（s 为电极系统所覆盖的面积），并按图纸计算接地系统的有限半径，以确定辅助电

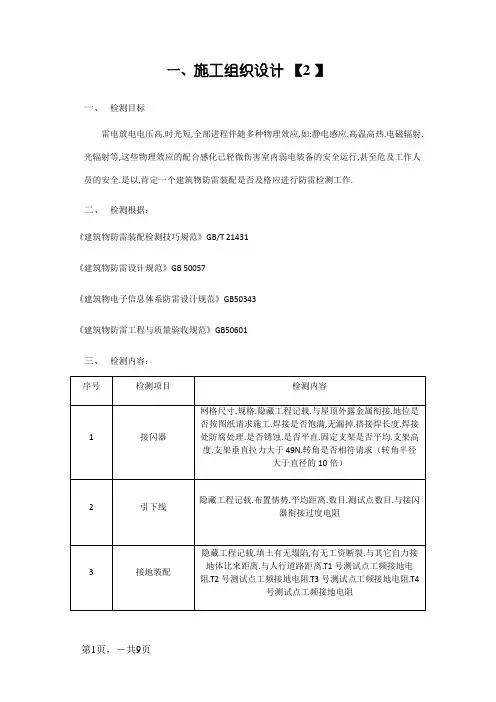

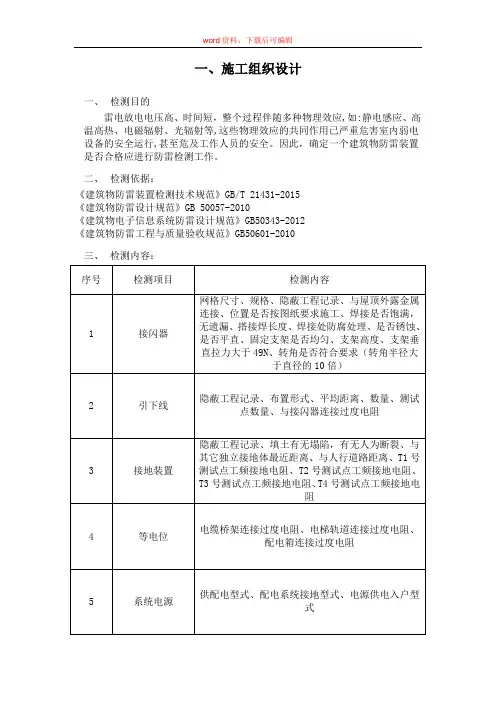

一、施工组织设计 一、检测目的 雷电放电电压高、时间短，整个过程伴随多种物理效应,如:静电感应、高温高热、电磁辐射、光辐射等,这些物理效应的共同作用已严重危害室内弱电设备的安全运行,甚至危及工作人员的安全。因此，确定一个建筑物防雷装置是否合格应进行防雷检测工作。 二、检测依据： 《建筑物防雷装置检测技术规范》GB/T 21431-2015 《建筑物防雷设计规范》GB 50057-2010 《建筑物电子信息系统防雷设计规范》GB50343-2012 《建筑物防雷工程与质量验收规范》GB50601-2010 三、检测内容：
三、检测方法： 1、接闪器 1.1 首次检测时，应查看隐蔽工程记录。 1.2检查接闪器的位置是否正确，焊接固定的焊缝是否饱满吴遗漏，螺栓固定的应备帽等防松零件是否齐全，焊接部分补刷漆是否完整，接闪器截面是否锈蚀1/3以上。检查接闪带是否平整顺直，固定支架间距是否均匀，固定可靠，接闪带固定支架间距和高度是否符合要求。检查每个支持件能否承受49N的垂直拉力。 1.3 首次检测时，应检查接闪网的网格尺寸是否符合要求。 1.4 首次检测时，应用经纬仪和卷尺测量接闪器的高度、长度，建筑物的长、宽、高，并根据建筑物防雷类别应滚球法计算其保护范围。 1.5 首次检测时，检测接闪器的材料、规格和尺寸是否符合要求。 1.6 检查接闪器上有无附着的其他电气线路。 1.7 首次检测时，应检查建筑物的防侧击雷保护措施是否符合规定。 1.8 当底层或多层建筑物利用女儿墙内、防水层内或保温层内的钢筋作暗敷接闪器时，要对该建筑物周围的环境进行检查，防止可能发生的混凝土碎块坠落等事故隐患。除底层和多层建筑物外，其他建筑物不应利用女儿墙内钢筋作为暗敷接闪器。 2、引下线检测 2.1 首次检测时，应检查引下线隐蔽工程记录。 2.2 检查专设引下线位置是否准确，焊接固定的焊缝是否饱满吴遗漏，焊接部分补刷的防锈漆是否完整，专设引下线截面是否腐蚀1/3以上。检查明敷引下线是否平整顺直、无急弯，卡钉是否分段固定。引下线固定支架间距均匀，是否符合水平或垂直直线部分0.5m-1.0m,弯曲部分0.3m-0.5m的要求，每个固定支架应能承受49N的垂直拉力。检查专设引下线、接闪器和接地装置的焊接处是否锈蚀，油漆是否有遗漏及近地面的保护设施。 2.3 首次检测时，用卷尺测量每组相邻两根专设引下线之间的距离，记录专设引下线布置的总根数，每根专设引下线为一个检测点，按顺序编号检测。 2.4 首次检测时，应用游标卡尺测量每根专设引下线的规格尺寸。 2.5 检测每根专设引下线与接闪器的电器连接性能，其过期电阻不应大于0.2Ω。 2.6 检查专设引下线上有无附着的电气和电子线路。测量专设引下线与附近电气和电子线路的距离符合规定。 2.7 检查专设引下线的断接卡的设置是否符合规定。专设引下线与环形接地体连接，测量接地电阻时，可不断开接卡。 3接地装置 3.1 首次检测时，应查看隐蔽工程记录；检查接地装置的结构型式和安装位置；校核每根专设引下线接地体的接地有效面积；检查接地体的埋设间距、深度、安装方法；检查接地装置的材料、连接方法、防腐处理。 3.2 检查接地装置的填土有无沉陷情况。
目录 一、工程内容 0 本作业为广汽本田汽车有限公司增城工厂焊装车间二期改造工程全厂接地装置安装工程。 0 二、编制依据与相关文件 0 三、作业进度、劳动力安排 0 四、作业的准备工作及条件 (1) 五、施工方法、步骤及作业程序 (2) 六、作业的质量要求 (4) 七、作业的环境要求 (7) 八、作业的安全要求 (9)
一、工程内容 本作业为广汽本田汽车有限公司增城工厂焊装车间二期改造工程全厂接地装置安装工程。 二、编制依据与相关文件 2.1 《电力建设施工及验收技术规范》 2.2 《火电施工质量检验及评定标准》 2.3 《电力建设安全工作规程》火力发电厂部分 2.4 《电力建设安全健康与环境管理工作规定》 2.5 接地相关图纸及资料 三、作业进度、劳动力安排 3.1作业进度 本工程开工日期为2014年01月17日，完工为2014年6月8日。 以上具体工期还要根据现场土建施工的具体情况而更改。 3.2劳动力安排
班长、技术员、安全员、质检员各1人，焊工——1人，电工——1人， 力工——1人。 3.3 作业机械、工具、仪器、仪表的要求： 无齿锯1台角向砂轮2把 台钻1台电工工具4套 卷尺4把大锤2把 手锤3把板车（8T）1台 四、作业的准备工作及条件 4.1作业人员的资质要求： 4.1.1所有施工人员必须经过三级安全考试并合格。 4.1.2所有施工人员必须经过体检合格方可施工作业。 4.1.3特殊工种必须持证上岗。 4.1.4作业组长要有安装过主厂房防雷接地的经验,工作认真负责,并能组织好本组人员完成所承担的作业任务。 4.1.5组员要有一定的电气安装经验,听从指挥,积极肯干。 4.2作业机械、工具、仪器、仪表要求： 4.2.1电焊机.冲击钻等电动工具性能稳定,能满足现场使用。 4.2.2仪器、仪表等要经校验合格,并在有效期内使用。 4.3作业技术交底的安排
目录 一、编制依据及范围 2 二、工程概况 2 三、防雷接地系统方式 4 四、施工部署 4 五、专业与结构配合 5 六、工艺流程及方法 6 七、质量保证措施8 八、接地测试及要求9 九、绿色环保及安全保证措施9 一、制依据及范围 （1）编制依据： 1)施工图纸：海淀区西北旺镇六里屯农民安置点定向安置房11t-04地块301#—308#楼电气专业施工图 2）图纸会审记录及设计变更； 3）《建筑电气工程施工质量验收规范》（GB50303-2002）； 4）《建筑电气通用图集》 92DQ13； 5）《常用电气设备安装》； 6）《北京地区电气规程汇编》； 7)《等电位联结安装》 02D501-2 8)《建筑工程资料管理规程》DBJ01-51-2003 （2）编制范围 本方案的编制范围为海淀区西北旺镇六里屯农民安置点定向安置房11t-04地块301#楼—308#楼的防雷接地系统工程 二、工程概况
（3）现场布置情况: 电气材料、成品堆放区位置等详见下图：施工现场平面布置图 （4）工作难点: 1) 管理方面的难点： 结构工程中电气施工队伍于土建队伍的配合、交叉作业等方面，给水电施工在人员管理、现场材料的堆放、现场施工等方面都要建立相应的管理措施。 2)技术难点： 本工程需求材料大、种类多、施工中需着重控制变标高处、以保证各电位、各系统安装的准确。 三、防雷接地系统方式 本工程按三类防雷设计。配电系统接地型式采用TN-C-S系统。电子信息系统雷电防护等级为D级。低压电源电缆在入户处重复接地，之后中性线N须与保护线PE分开。所有配电回路均设专用PE线。建筑物的防雷装置应满足防直击雷、防雷电感应及雷电波的浸入。在屋顶沿女儿墙采用φ10热镀锌圆钢作避雷带。突出屋面的所有金属构建、金属物体等均与避雷带可靠焊接。突出屋面的所有非金属构筑物或管道均在其上方装设避雷带。利用建筑物钢筋混凝土或剪力墙内两根φ16以上主筋通常焊接作为防雷引下线。引下线间距不大于25米。所有外墙引下线在室外地面下1m处引出一根40χ4镀锌扁钢。扁钢伸出室外，距外墙皮的距离不小于1.5m，为人工接地体预留条件。本工程配电系统工作接地、电气设备的保护接地、防雷接地、电子信息系统接地等采用联合接地系统：要求接地电阻不大于1欧姆，当实测不能满足要求时，利用防雷接地引下线引出的镀锌扁钢，增设人工接地极。
接地电阻测试方法（图解） 一、接地电阻测试要求： a. 交流工作接地，接地电阻不应大于4Ω； b. 安全工作接地，接地电阻不应大于4Ω； c. 直流工作接地，接地电阻应按计算机系统具体要求确定； d. 防雷保护地的接地电阻不应大于10Ω； e. 对于屏蔽系统如果采用联合接地时，接地电阻不应大于1Ω。 二、接地电阻测试仪ZC-8型接地电阻测试仪适用于测量各种电力系统，电气设备，避雷针等接地装置的电阻值。亦可测量低电阻导体的电阻值和土壤电阻率。 三、本仪表工作由手摇发电机、电流互感器、滑线电阻及检流计等组成，全部机构装在塑料壳内，外有皮壳便于携带。附件有辅助探棒导线等，装于附件袋内。其工作原理采用基准电压比较式。 四、使用前检查测试仪是否完整，测试仪包括如下器件。 1、ZC-8型接地电阻测试仪一台 2、辅助接地棒二根 3、导线5m、20m、40m各一根 五、使用与操作1、测量接地电阻值时接线方式的规定仪表上的E端钮接5m导线，P端钮接20m线，C端钮接40m线，导线的另一端分别接被测物接地极Eˊ，电位探棒Pˊ和电流探棒Cˊ，且Eˊ、Pˊ、Cˊ应保持直线，其间距为20m 1.1测量大于等于1Ω接地电阻时接线图见图1 将仪表上2个E端钮连结在一起。 此主题相关图片如下： .2测量小于1Ω接地电阻时接线图见图2 将仪表上2个E端钮导线分别连接到被测接地体上，以消除测量时连接导线电阻对测量结果引入的附加误差。 此主题相关图片如下：
2、操作步骤 2.1、仪表端所有接线应正确无误。 2.2、仪表连线与接地极Eˊ、电位探棒Pˊ和电流探棒Cˊ应牢固接触。 2.3、仪表放置水平后，调整检流计的机械零位，归零。 2.4、将“ 倍率开关”置于最大倍率，逐渐加快摇柄转速，使其达到150r/min。当检流计指针向某一方向偏转时，旋动刻度盘，使检流计指针恢复到“0”点。此时刻度盘上读数乘上倍率档即为被测电阻值。 2.5、如果刻度盘读数小于1时，检流计指针仍未取得平衡，可将倍率开关置于小一档的倍率，直至调节到完全平衡为止。2.6、如果发现仪表检流计指针有抖动现象，可变化摇柄转速，以消除抖动现象。 六、注意事项1、禁止在有雷电或被测物带电时进行测量。2、仪表携带、使用时须小心轻放，避免剧烈震动。

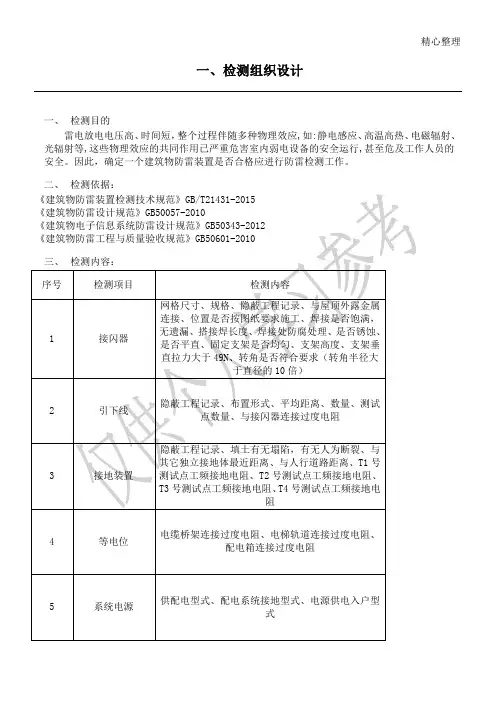

一、检测组织设计 一、检测目的 雷电放电电压高、时间短，整个过程伴随多种物理效应,如:静电感应、高温高热、电磁辐射、光辐射等,这些物理效应的共同作用已严重危害室内弱电设备的安全运行,甚至危及工作人员的安全。因此，确定一个建筑物防雷装置是否合格应进行防雷检测工作。 二、检测依据： 《建筑物防雷装置检测技术规范》GB/T 21431-2015 《建筑物防雷设计规范》GB 50057-2010 《建筑物电子信息系统防雷设计规范》GB50343-2012 《建筑物防雷工程与质量验收规范》GB50601-2010 三、检测内容：
