热工设备防雷接地总结汇报热工设备的防雷接地对于设备的运行和安全起着重要的作用。
雷电是自然界中的一种强电现象，当雷电击中建筑物或设备时，会产生极大的破坏力，可能导致设备的损毁甚至人员的伤亡。
因此，热工设备的防雷接地工作必须要引起足够的重视。
一、热工设备防雷接地的重要性雷电是一种强电现象，它具有高电流、高电压、高能量的特点，一旦雷电击中设备，就会产生巨大的电磁场和电压梯度，引起设备的闪击和过电压现象，从而对设备的安全和正常运行产生不良影响。
而通过良好的防雷接地系统，可以将雷电流安全导入地下，避免雷电流对设备的侵害，确保设备的运行正常。
二、热工设备防雷接地的基本原则1. 合理布置接地体热工设备的防雷接地系统主要由接地体、接地网和接地装置组成。
其中，接地体是防雷接地系统的重要组成部分，它负责将雷电流传导到地下，起到保护设备的作用。
为了提高接地体的效能，必须合理布置接地体，确保接地体与设备之间的良好接触。
2. 选用合适的接地材料接地材料的导电性能对于接地效果起着至关重要的作用。
因此，在进行防雷接地工作时，必须选用导电性能良好的接地材料，以提高接地的效能。
一般来说，良好的接地材料应具有低电阻、低电感和低介质损耗等特点。
3. 保持接地系统的连续性防雷接地系统是一个相对独立的系统，它必须与设备的其他部分保持良好的连接，以确保接地系统的连续性。
如果接地系统的连续性差，可能会导致雷电无法有效地导入地下，从而增加了设备受损的风险。
三、热工设备防雷接地的实施步骤1. 设计阶段的作业在热工设备的设计阶段，应该将防雷接地系统纳入设计范围，根据设备的特点和工作环境，合理布置接地体和接地网，并确保接地系统与设备的联接可靠。
2. 施工阶段的作业在热工设备的施工阶段，应该按照设计要求进行接地体和接地网的安装，并采取合适的接地材料，确保接地系统的连续性和安全性。
同时，在接地装置的选择和安装方面，也要严格按照相关标准和规范进行操作，以保证接地系统的有效性。
2024年学校防雷工作总结____年学校防雷工作总结一、背景介绍随着科学技术的不断发展，雷电灾害给人们的生活和财产安全带来了巨大的威胁。
特别是学校，作为一个集体单位，应对雷电灾害的防护工作显得尤为重要。
为了做好____年学校的防雷工作，我们制定了相关的防护措施，并进行了系统的组织和实施。
本文将对该年度的防雷工作进行总结，并提出进一步完善的建议。
二、主要工作内容1. 防雷设施的完善我们在____年对学校的防雷设施进行了全面的检修和升级，确保其正常运行和有效性。
我们对各栋教学楼、宿舍楼、实验楼等重要建筑进行了全面的接地系统维修和加固工作。
同时，对地线、避雷针等设备进行了检查和更换，确保其性能达到要求。
此外，我们还对可燃物、易燃物等进行了分类存放，并加强了防火措施，以减少雷击引发的火灾风险。
2. 防雷宣传和培训为了提高师生的雷电灾害防护意识和应对能力，我们开展了一系列的防雷宣传和培训活动。
我们制作了宣传海报，利用校内电子屏幕、学校网站等渠道进行宣传，向师生普及防雷知识和技巧。
我们还邀请专业防雷机构的专家进行讲座，向师生介绍雷电灾害的危害以及相应的防护措施。
此外，我们还组织了防雷演习，通过实际操作，提高师生灾后自救的能力。
3. 定期巡检和检测为了确保防雷设施的正常运行，我们制定了定期巡检和检测计划，并严格按照计划进行执行。
在____年，我们定期检查了校内的防雷设施，检测了接地电阻、绝缘电阻等关键参数，及时发现问题并进行处理。
同时，针对____年气象条件的变化，我们结合雷电灾害历史数据，及时对校园进行雷电灾害风险评估，采取相应的预防措施。
4. 紧急应急预案的制定和演练在____年，我们进一步完善了校内的紧急应急预案，并对预案进行了演练。
我们明确了各个岗位的职责和任务，加强了与校内各个部门的协作和配合。
在演练中模拟了不同程度的雷电灾害，及时组织疏散、救援和处置工作，提高了校内人员应对灾害的能力。
三、主要工作亮点1. 管理措施创新在____年的防雷工作中，我们创新了管理措施，例如利用物联网技术对防雷设施进行实时监测，及时发现并报警设备故障；利用云计算等技术对校园的雷电风险进行预测和评估，提前采取相应的防护措施等。
供电公司防雷接地工作总结
在供电公司的运营过程中，防雷接地工作是至关重要的一环。
防雷接地工作的
质量直接关系到供电系统的安全稳定运行，因此对于供电公司来说，做好防雷接地工作是一项重要的任务。
首先，供电公司需要加强对防雷接地工作的重视，建立健全相关的管理制度和
规范，确保防雷接地工作的全面实施。
在实施防雷接地工作时，需要根据供电系统的特点和实际情况，制定科学合理的防雷接地方案，并严格按照相关标准和规范进行操作，确保防雷接地设施的质量和可靠性。
其次，供电公司需要加强对防雷接地设施的维护和管理，定期进行检查和维护，及时发现和排除存在的安全隐患，确保防雷接地设施的正常运行。
同时，加强对防雷接地设施的监测和测试，及时了解其运行状态，确保其符合相关标准和规范的要求。
此外，供电公司还需要加强对防雷接地工作的宣传和培训，提高员工的防雷接
地意识和技能水平，确保他们能够做到严格按照相关标准和规范进行操作，确保防雷接地工作的质量和安全。
总之，供电公司防雷接地工作是一项重要的工作，需要公司全体员工的共同努力，只有做好防雷接地工作，才能确保供电系统的安全稳定运行，为用户提供可靠的电力供应。
希望供电公司能够不断加强对防雷接地工作的重视和管理，确保防雷接地工作的质量和可靠性，为用户提供更好的电力服务。
防雷接地总结1. 简介防雷接地是一种重要的措施，用于保护建筑物、设备和人员免受雷击伤害。
接地系统可将雷击电流引导到地面，避免对建筑物和设备的损坏，并确保人员的安全。
本文将总结防雷接地的基本原理、常见的接地方式和一些注意事项。
2. 防雷接地的基本原理防雷接地的基本原理是利用接地系统将雷击电流引导到地面。
当雷电击中建筑物或设备时，其电流会通过接地系统中的导体流入地面。
良好的接地系统能够提供低电阻路径，使雷击电流尽快散失，减小雷电对建筑物和设备的损害。
3. 常见的接地方式3.1. 单点接地系统单点接地系统是最常见的接地方式之一。
其原理是将整个建筑物或设备的接地点连接到一处地方，通常是建筑物的地基混凝土或地下水位较低的地方。
单点接地系统的优点是结构简单、成本低，适用于大多数情况。
然而，在大范围的雷击活动中，单点接地系统可能无法提供足够的保护。
3.2. 多点接地系统多点接地系统是为了克服单点接地系统的局限性而设计的。
它将建筑物或设备的接地点分散在多个地方，通过连接多个接地点形成一个综合的接地系统。
多点接地系统能够提供更好的保护，尤其在有高频干扰的环境下效果更显著。
然而，多点接地系统的安装和维护成本较高。
3.3. 独立接地系统独立接地系统是指将防雷接地系统与电气接地系统进行独立设计和布置。
独立接地系统有助于减少接地回路的干扰，提高接地的可靠性和效果。
虽然独立接地系统需要额外的空间和成本，但在对接地系统的可靠性和安全性有较高要求的场所，如医院、核电站等，独立接地系统是必要的选项。
4. 防雷接地的注意事项4.1. 地质勘察在设计和建设防雷接地系统之前，进行地质勘察是必要的。
地质勘察可以了解地下土壤的性质、水位情况等，为接地系统的设计提供参考。
不同的地质条件可能需要采用不同的接地方式。
4.2. 电阻测量定期对接地系统的电阻进行测量是必要的。
电阻测量可以帮助判断接地系统的性能是否正常，是否需要进行维护或改进。
常用的电阻测量方法包括四线法和测地电位法。
防雷工作总结10篇（经典版）编制人：__________________审核人：__________________审批人：__________________编制单位：__________________编制时间：____年____月____日序言下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。
文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢!并且，本店铺为大家提供各种类型的经典范文，如工作总结、工作计划、合同协议、员工手册、管理办法、条据文书、策划方案、教学资料、作文大全、其他范文等等，想了解不同范文格式和写法，敬请关注!Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you!Moreover, our store provides various types of classic sample essays, such as work summaries, work plans, contract agreements, employee manuals, management measures, document documents, planning plans, teaching materials, essay summaries, and other sample essays. If you want to learn about different sample formats and writing methods, please pay attention!防雷工作总结10篇防雷工作总结最新10篇总结就是对一个时期的学习、工作或其完成情况进行一次全面系统的回顾和分析的书面材料，他能够提升我们的书面表达能力，不妨坐下来好好写写总结吧。
变电站的防雷接地技术变电站作为电力系统中的重要组成部分，其正常运行对于电力系统的稳定供电具有重要意义。
而雷电是导致电力设备损坏和电力系统故障的主要原因之一，因此，在变电站的设计和建设过程中，防雷接地技术是至关重要的。
一、防雷接地的基本概念和作用防雷接地是指通过合理布置接地设施，在雷电侵袭时迅速引导雷电流入地下，减少雷电对设备和系统的损害。
其主要作用有以下几个方面：1. 接地安全：良好的接地系统可以防止雷电对设备和人员的危害，保证安全运行。
2. 电气设备的保护：合理的接地系统可以将雷电流迅速引到地下，避免雷击对设备造成直接或间接的损害。
3. 系统可靠性：优良的接地系统可以提高系统的可靠性，减少故障发生的可能性。
二、变电站防雷接地技术1. 接地系统的设计变电站的接地系统主要由接地电阻、接地极、接地网和接地体等组成。
（1）接地电阻：接地电阻是指将接地极与大地相连的电阻。
它的主要作用是限制接地系统的电流在合理范围内，在雷击时减少对设备的伤害。
接地电阻的设计要根据变电站的场地情况和工程要求灵活选择。
（2）接地极：接地极是将接地电阻埋设在地下的部分。
它的选择要考虑土壤的导电性、外部介质的腐蚀性以及可靠性等因素。
常用的接地极有水平接地极、竖直接地极和涂铜接地极等。
（3）接地网：接地网是由多个接地极和导线连接而成的网状结构。
它通过增大接地面积，降低接地电阻，提高接地的可靠性和稳定性。
接地网的布置要根据变电站的场地和设备的要求进行合理设计。
（4）接地体：接地体是指其他与接地系统有关的构造物，如金属结构、设备等。
接地体的选择和设计要根据具体的变电站情况和设备要求进行合理布置。
2. 接地材料的选择接地材料的选择要考虑其导电性能、耐腐蚀性能和可靠性等因素。
常用的接地材料有裸铜导线、镀锌钢导线、铜包钢导线和铜排等。
其中，裸铜导线具有良好的导电性能和耐腐蚀性能，是较为理想的接地材料。
3. 接地设施的布置变电站的接地设施要合理布置，使得接地系统的电流均匀分布、电势降低，并减少相互干扰。

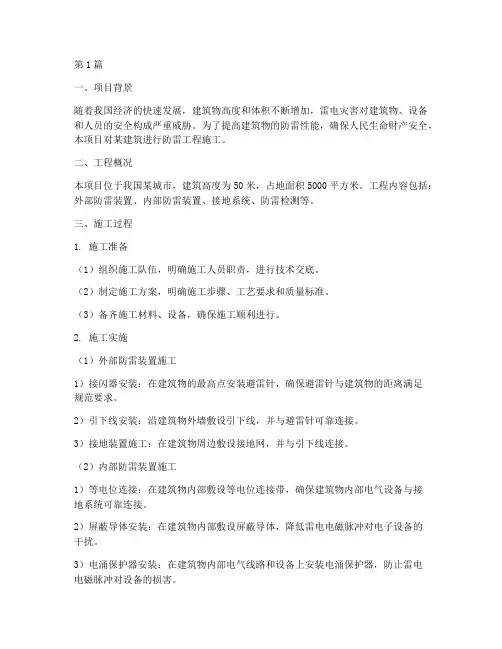

第1篇一、项目背景随着我国经济的快速发展，建筑物高度和体积不断增加，雷电灾害对建筑物、设备和人员的安全构成严重威胁。
为了提高建筑物的防雷性能，确保人民生命财产安全，本项目对某建筑进行防雷工程施工。
二、工程概况本项目位于我国某城市，建筑高度为50米，占地面积5000平方米。
工程内容包括：外部防雷装置、内部防雷装置、接地系统、防雷检测等。
三、施工过程1. 施工准备（1）组织施工队伍，明确施工人员职责，进行技术交底。
（2）制定施工方案，明确施工步骤、工艺要求和质量标准。
（3）备齐施工材料、设备，确保施工顺利进行。
2. 施工实施（1）外部防雷装置施工1）接闪器安装：在建筑物的最高点安装避雷针，确保避雷针与建筑物的距离满足规范要求。
2）引下线安装：沿建筑物外墙敷设引下线，并与避雷针可靠连接。
3）接地装置施工：在建筑物周边敷设接地网，并与引下线连接。
（2）内部防雷装置施工1）等电位连接：在建筑物内部敷设等电位连接带，确保建筑物内部电气设备与接地系统可靠连接。
2）屏蔽导体安装：在建筑物内部敷设屏蔽导体，降低雷电电磁脉冲对电子设备的干扰。
3）电涌保护器安装：在建筑物内部电气线路和设备上安装电涌保护器，防止雷电电磁脉冲对设备的损害。
（3）接地系统施工1）接地电阻测试：对建筑物接地系统进行接地电阻测试，确保接地电阻满足规范要求。
2）接地线敷设：沿建筑物内部敷设接地线，并与接地装置连接。
3）接地箱安装：在建筑物内部设置接地箱，便于接地系统的维护和管理。
四、施工质量控制1. 严格遵循国家相关规范和标准，确保施工质量。
2. 对施工人员进行技术培训，提高施工技能。
3. 对施工材料进行严格把关，确保材料质量。
4. 加强施工过程中的质量检查，及时发现并解决质量问题。
五、施工总结1. 本项目防雷工程施工顺利完成，达到了预期效果。
2. 通过本次施工，积累了丰富的防雷工程经验，提高了施工队伍的技术水平。
3. 为我国建筑物的防雷安全提供了有力保障，为今后类似工程提供了参考。
地基防雷工作总结地基防雷工作是建筑工程中非常重要的一环，它直接关系到建筑物和其中的设备设施的安全。
在现代社会中，雷电对建筑物和设备设施造成的危害不容忽视，因此地基防雷工作显得尤为重要。
在进行地基防雷工作时，我们需要充分了解雷电的特点和危害，采取相应的防雷措施，保障建筑物和设备设施的安全。
首先，地基防雷工作需要充分了解雷电的特点和危害。
雷电是一种自然现象，其产生的原因是大气中的水蒸气在上升过程中形成冰晶，这些冰晶在云层中碰撞产生静电，当静电积累到一定程度时，就会产生雷电。
雷电对建筑物和设备设施造成的危害主要表现在直接打击和感应打击两种形式。
直接打击是指雷电直接击中建筑物或设备设施，造成火灾、爆炸等严重后果。
感应打击是指雷电感应引起的电压过高，导致设备设施损坏或人员受伤。
因此，了解雷电的特点和危害对地基防雷工作至关重要。
其次，地基防雷工作需要采取相应的防雷措施。
一般来说，地基防雷措施主要包括建立良好的接地系统、安装避雷针和避雷带、加强设备设施的防雷保护等。
良好的接地系统能够将雷电引入地下，减少雷电对建筑物和设备设施的危害。
避雷针和避雷带能够吸引雷电，减少雷电对建筑物的直接打击。
加强设备设施的防雷保护包括安装避雷器、避雷接地装置等，能够有效地保护设备设施免受雷电的危害。
因此，采取相应的防雷措施是地基防雷工作的关键。
总的来说，地基防雷工作是建筑工程中的一项重要工作，它直接关系到建筑物和设备设施的安全。
在进行地基防雷工作时，我们需要充分了解雷电的特点和危害，采取相应的防雷措施，保障建筑物和设备设施的安全。
希望通过我们的努力，能够减少雷电对建筑物和设备设施造成的危害，保障人们的生命财产安全。
供电公司防雷接地工作总结
近年来，随着气候变化和自然灾害频发，雷击事故也日益增多，给供电公司的
设备和人员带来了巨大的安全隐患。
为了有效防范雷击事故，供电公司加大了对防雷接地工作的重视，通过多年的努力和总结，取得了一定的成效。
首先，供电公司加强了对设备的维护和更新。
针对老旧设备容易受雷击影响的
问题，公司逐步淘汰了老化设备，并采用了具有更好防雷性能的新设备。
同时，对设备进行定期的检测和维护，确保其在雷击时能够正常运行，减少事故发生的可能性。
其次，供电公司加强了对人员的培训和教育。
针对雷击事故的特点和应对方法，公司对相关人员进行了系统的培训和教育，提高了员工对雷击事故的认识和处理能力。
同时，公司还建立了应急预案和演练机制，确保在发生雷击事故时能够迅速有效地处理。
此外，供电公司还加强了对接地工作的监测和评估。
通过对接地装置的定期检
测和评估，确保其在雷击时能够有效地分散和释放雷电能量，保护设备和人员的安全。
同时，对接地工作进行了全面的规范和标准化，提高了接地装置的可靠性和稳定性。
总的来说，供电公司在防雷接地工作方面取得了一定的成效，有效地提高了设
备和人员的安全防护能力。
但是，随着气候变化和技术发展，雷击事故的形式和特点也在不断变化，供电公司还需要不断加强对防雷接地工作的研究和改进，以应对日益复杂的雷击环境，确保供电设备和人员的安全。
防雷接地检测半年总结汇报尊敬的领导、各位同事：大家好！今天我给大家汇报一下防雷接地检测工作的半年总结。
在过去的六个月时间里，我所在团队积极致力于进行防雷接地检测工作。
我们深入了解了防雷接地的重要性，并且充分理解了相关设备的作用和影响。
通过不断学习和研究，我们有效地提升了自己的专业知识，提高了工作水平。
在防雷接地检测方面，我们主要采用了以下几种方法：首先，我们进行了现场勘察，对接地设备进行全面的检查和评估。
我们仔细观察接地装置的安装情况、接地电阻的测量结果等，确保设备的安全性能。
其次，我们进行了接地电阻测量。
我们使用专业的仪器设备对接地电阻进行了详细的测算，以保证接地装置的电阻值符合相关标准要求。
同时，我们也通过测量结果与设备的性能参数进行对比，进一步验证了接地装置的可靠性。
此外，我们还进行了接地装置的绝缘测试。
通过对接地装置的不同部位进行绝缘测试，我们发现并解决了一些潜在的隐患。
我们进一步加强了对接地装置的绝缘性能的了解，并及时采取了相关的防护措施，以确保设备的长期安全运行。
同时，我们还进行了接地装置的潮湿度检测和防雷装置的故障诊断。
我们通过对设备的检测，了解了设备的潮湿程度，进而采取相应的措施，避免了因潮湿导致的设备故障。
此外，通过对设备的故障诊断，我们成功解决了一些设备故障，并对整个防雷接地系统进行了优化和改进。
通过这半年的工作，我们取得了一些成绩。
一方面，我们及时发现了一些潜在的隐患，并及时解决了它们，确保了设备的安全运行。
另一方面，我们通过对设备的检测和维护，极大地提高了设备的可靠性和稳定性。
同时，我们也积累了丰富的实践经验，并在工作中不断总结和完善了相应的工作流程。
当然，在工作中也存在一些挑战和不足之处。
一方面，由于各种原因，我们在排查过程中遇到了一些困难，影响了工作的进展。
另一方面，我们在技术方面还有待进一步提升，以更好地完成相关工作任务。
但是，我们会继续努力，不断完善自己的专业知识和技术能力。
总结1、施工参考资料主要规范、图集、设计说明和施工说明2、施工前准备工作从加工场地、材料验收、人员交底等考虑3、施工中从现场实际情况结合施工工艺、规范要求等，能判定施工缺陷、设计缺陷。
并有自己的想法，怎么样才能做好4、隐蔽后......一、参考图集资料1、《建筑工程施工质量验收统一标准》（GB50300-2001）2、《建筑电气工程施工质量验收规范》(GB50303-2002)3、《建筑物防雷工程施工与质量验收规范》（GB50601-2010）4、《防雷与接地安装》（02D501-1~4）5、《建筑施工安全检查标准》（JGJ59-11）6、《实施性施工组织设计》7、防雷接地施工图纸8、《等电位连接安装》（GB02D501-2）9、《建筑物防雷设施安装》(GB99D501-1)10、《电气竖井设备安装》(GB04D701-1)11、《接地装置安装》(GB03D501-4)二、进场材料验收标准1、圆钢检验标准2、扁钢检验标准3.热镀锌与冷镀锌1.电（冷）镀锌外表比较光滑、明亮，采用彩色钝化工艺的电镀层也黄绿色为主色，呈七彩。
采用白色钝化工艺的电镀层呈青白色或白色呈绿光，白色钝化工艺的镀层与阳光呈一定角度下略显七彩。
在复杂工件的角棱部位容易产生“电烧”而成灰暗，该部位锌层较厚。
在阴角部位易形成电流死角而产生欠电流灰暗区，该区域锌层较薄。
工件整体无锌瘤、结块等现象。
2.热镀锌外观较电镀锌稍微粗糙，呈银白色，外观容易产生工艺水纹和少许滴瘤，尤其是在工件的一端较为明显。
但热镀锌的锌层比电镀锌厚几十倍，防腐蚀性能是电镀锌的几十倍。
热镀锌圆钢冷镀锌圆钢三、总体施工方案本工程防雷及接地工程包括：外部防雷、内部防雷、防侧击雷、防触电电压和跨步电压、等电位联结。
四、主要施工工艺及方法4.1 外部防雷4.1.1 接闪器：本工程按二类防雷设防。
（1）混凝土屋面：采用Φ12热镀锌圆钢在建筑物的屋角、屋脊、屋檐及儿女墙上敷设作防雷接闪器，支架高150mm，间隔1000mm。
接闪带设于外墙外表面或屋檐垂直面上。
并在屋面采用-40*4热镀锌扁钢暗敷设不大于10*10m/8*12m避雷网格。
（2）金属屋面（根据建筑提资：铝板厚3mm，无绝缘被覆层）：利用金属板作接闪器，板间连接可采用铜锌合金焊、熔焊、卷边压接、缝接、螺钉或螺栓连接等。
（3）屋面上所有金属设备与金属构件与避雷带可靠连接。
4.1.2 引下线利用建筑物外围四周间隔不大于18m钢筋混凝土结构柱内部不少于二根Φ16主筋作防雷引下线。
利用建筑物结构基础作自然接地极，要求接地电阻不大于1欧姆。
构建内有箍筋连接的钢筋或成网状的钢筋，其箍筋与钢筋、钢筋与钢筋应采用土建施工的绑扎法、螺丝、对焊或搭焊连接。
单根钢筋、圆钢或外引预埋连接板、线与构建内钢筋应焊接或采用螺栓紧固的卡夹器连接。
构件之间必须连接成电气通路。
靠外墙防雷引下线距室外埋深0.8m处，由相应钢筋上焊出一根Φ12的热镀锌钢筋伸向距外墙皮1500mm处,防雷测试点距地500mm安装。
桩基础的防雷引下线利用桩基中的竖向钢筋作为引下线，与筏板基础的钢筋连接形成接地体。
与上部的引下线电气连接形成防雷网。
焊接需要电焊，双面焊6倍所焊钢筋直径的焊缝长度，单面则是12倍.防雷引下线的跨接1.板筋梁筋的纵向跨接利用底板钢筋网作接地连接线时，接地跨接应采用不小于Φ12的热镀锌圆钢，焊缝饱满并有足够的机械强度，不得有夹渣，咬肉、裂纹、虚焊、气孔等缺陷，焊接处的药皮要敲净2.柱筋的竖向跨接利用柱主筋作防雷引下线时，当主筋采用螺纹连接时，螺纹连接的两端应作跨接处理。
4.2 内部防雷4.2.1 将建筑物内钢构架和钢筋混凝土内的钢筋相互连接。
4.2.2 进出建筑物的金属管线、竖直敷设的金属管道和金属物的顶端和低端与接地装置可靠连接。
4.3.3 接地装置的焊接用采用搭接焊,搭接长度应符合下列规定:（1）扁钢与扁钢搭接为扁钢宽度的2倍,不小于三面施焊.（2）圆钢与圆钢搭接为圆钢直径的6倍,双面施焊.（3）圆钢与扁钢搭接为圆钢直径的6倍, 双面施焊.（4）扁钢与钢管、扁钢与角钢焊接，紧贴扁钢外侧两面，或紧贴3/4钢管表面，上下两侧施焊。
（5）除埋设在混凝土中的焊接接头外，焊缝处要有防腐措施。
4.3.4 柴油发电机房的工作阶段、变压器中性点工作阶段、防雷接地、垫圈设备保护接地，电梯控制系统的功能接地、计算机功能接地、等电位联结接地及其他电子设备的功能接地合用同一接地体，即利用建筑基础桩基及承台内主筋作接地极，要求接地电阻不大于1欧姆。
4.3 防侧击雷（1）每层设均压环，并与引下线可靠焊接。
平行敷设的管道、构架和电力金属外皮等长金属物，其净距小于100mm时采用金属线跨接（跨接点不大于30m），交叉净距小于100mm的其交叉处亦应跨接。
（2）金属门窗、玻璃幕墙接地端子采用钢质螺栓连接型预埋接地端子板。
土建施工时，施工方应根据建筑窗框形式，按上述标准图集负责备料预埋，预埋件应与圈梁或混凝土柱内主筋可靠连接。
连接导体采用Φ10镀锌圆钢或-25*4镀锌扁钢，在窗框定位后、墙面装饰层施工前进行敷设。
大于100m2明框幕墙框架隔距不大于10*10m或12*8m，同时框架材料满足接闪器材料要求。
4.4 防接触电压和跨步电压4.4.1 除建筑物外墙柱或剪力墙钢筋作为引下线外，建筑物内的柱或剪力墙钢筋也应作为引下线，且在每层与楼板钢筋连接成整体，形成防雷等电位，以确保接触电压和跨步电压降低到安全值以下。
4.4.2 在建筑物内的柱或剪力墙引出钢筋就近与防雷网格（扁钢）焊接。
4.5 等电位连接（1）本工程设总等电位联结（MEB），为防间接接触电击和由接地故障引起的爆炸及火灾危险。
正常情况下建筑物内不带电金属设备均需与等电位联结线可靠连接。
电信间、通信机房、消控中心、计算机机房、控制室等处设局部等电位联结端子板，机房等电位连接线采用S型星型结构。
（2）电气竖井及电梯井内接地干线采用-40*4热镀锌扁钢通长敷设。
各垂直接地干线底端与MEB连接，每层距地300mm设接地端子。
电缆桥架或线槽及其支架应不少于两处与接地（Pe）干线相连接。
桥架间（或线槽间）连接板两端不少于两个有防松螺母或防松垫圈的连接固定螺栓。
（3）不允许使用蛇皮管、保护管的金属网作接地线及保护线。
五、质量检验标准5.1避雷引下线和变配电室接地干线敷设5.1.1主控项目（1）暗敷在建筑物抹灰层内的引下线应有卡钉分段固定；明敷的引下线应平直、无急弯，与支架焊接处，油漆防腐，且无遗漏。
（2）变压器室、高低压开关室内的接地干线应有不少于2处与接地装置引出干线连接。
（3）当利用金属构件、金属管道做接地线时，应在构件或管道与接地干线间焊接金属跨接线。
5.1.2一般项目（1）钢制接地线的焊接连接应符合GB50303-2002第24.2.1条的规定，材料采用及最小允许规格、尺寸应符合GB50303-2002第24.2.2条的规定。
（2）明敷接地引下线及室内接地干线的支持件间距应均匀，水平直线部分0.5～1.5m：垂直直线部分1.5～3m；弯曲部分0.3～0.5m。
（3）接地线在穿越墙壁、楼板和地坪处应加套钢管或其他坚固的保护套管，钢套管应与接地线做电气连通。
（4）变配电室内明敷接地干线安装应符合下列规定：1、便于检查，敷设位置不妨碍设备的拆卸与检修。
2、当沿建筑物墙壁水平敷设时，距地面高度250～300mm～与建筑物墙壁间的间隙10～15mm～3、当接地线跨越建筑物变形缝时，设补偿装置：4、接地线表面沿长度方向，每段为15～1OOmm，分别涂以黄色和绿色相间的条纹：5、变压器室、高压配电室的接地干线上应设置不少于2个供临时接地用的接线柱或接地螺栓。
6、当电缆穿过零序电流互感器时，电缆头的接地线应通过零序电流互感器后接地；由电缆头至穿过零序电流互感器的一段电缆金属护层和接地线应对地绝缘。
7、配电间隔和静止补偿装置的栅栏门及变配电室金属门铰链处的接地连接，应采用编织铜线。
变配电室的避雷器应用最短的接地线与接地干线连接。
8、设计要求接地的幕墙金属框架和建筑物的金属门窗，应就近与接地干线连接可靠，连接处不同金属间应有防电化腐蚀措施。
5.2接闪器安装5.2.1主控项目建筑物顶部的避雷针、避雷带等必须与顶部外露的其他金属物体连成一个整体的电气通路，且与避雷引下线连接可靠。
4.2.2一般项目（1）避雷针、避雷带应位置正确，焊接固定的焊缝饱满无遗漏，螺栓固定的应备帽等防松零件齐全，焊接部分补刷的防腐油漆完整。
（2）避雷带应平正顺直，固定点支持件间距均匀、固定可靠，每个支持件应能承受大于49N(5kg)的垂直拉力。
当设计无要求时，支持件间距符合GB50303-2002第25.2.2条的规定。
六、应注意的质量问题6.1 接地体：6.1.1 接地体埋深或间隔距离不够。
按设计要求执行。
6.1.2 焊接面不够，药皮处理不干净，防腐处理不好，焊接面按质量要求进行纠正，将药皮敲净，做好防腐处理6.1.3 利用基础、梁柱钢筋搭接面积不够，应严格按质量要求去做。
6.2 支架安装：6.2.1 支架松动，混凝土支座不稳固。
将支架松动的原因找出来，然后固定牢靠；混凝土支座放平稳。
6.2.2 支架间距（或预埋铁件）间距不均匀，直线段不直，超出允许偏差。
重新修改好间距，将直线段校正平直，不得出出允许编差。
6.2.3 焊口有夹渣、咬肉、裂纹、气孔等缺陷现象。
重新补焊，不允许出现上述缺陷。
6.2.4 焊接处药皮处理不干净，漏刷防锈漆。
应将焊接处药皮处理干净，补刷防锈漆。
6.3 防雷引下线暗（明）敷设6.3.1 焊接面不免，焊口有夹渣、咬肉、裂纹、气孔及药皮处理不干净等现象。
应按规范要求修补更改。
6.3.2 漏刷防锈漆，应及时被刷。
6.3.3 主筋错位，应及时纠正。
6.3.4 引下线不垂直，超出允许偏差。
引下线应横平竖直。
超差应及时纠正。
6.4 避雷网敷设6.4.1 焊接面不免，焊口有夹渣、咬肉、裂纹、气孔及药皮处理不干净等现象。
应按规范要求修补更改。
6.4.2 防锈漆不均匀或有漏刷处，应刷均匀，漏刷处补好。
6.4.3 避雷线不平直、超出允许偏差，调整后应横平竖直，不得超出允许偏差。
6.4.4 卡子螺丝松动，应及时将螺丝拧紧。
6.4.5 变形缝处未做补偿处理，应补做。
6.5 避雷带与均压环6.5.1 焊接面不够，焊口有夹渣、咬肉、裂纹、气孔等，应按规范要求修补更好。
6.5.2 钢门窗、铁栏杆接地引线遗漏，应及时补上。
6.5.3 圈梁的接头未焊，应进行补焊。
6.6 接地干线安装6.6.1 扁钢不平直，应重新进行调整。
6.6.2 接地端子漏垫弹簧垫，应及时补齐。
七、安全文明施工要求1、使用电焊机时一定要按照相关的规程进行操作；操作人员必须要经过专业的岗位培训，获得电焊工作证后方能进行电焊工作。
