钢结构栈桥设计中的一点体会

钢结构工程施工心得随着现代建筑技术的不断发展，钢结构工程在建筑领域中的应用越来越广泛。

作为一名从事钢结构工程施工的工程师，我在这篇文章中将与大家分享一下我在钢结构工程施工中的心得体会。

钢结构工程具有高强度、轻质、环保等优点，但同时也对施工技术提出了较高的要求。

在施工过程中，我们需要注意以下几个方面的问题：1. 前期准备：施工前，要对施工现场进行详细勘查，了解地质环境、交通状况等，以便制定合适的施工方案。

同时，要确定吊车行走路线，确保吊装作业的安全顺利进行。

选择具备相应企业资质和技术能力的钢结构制作单位和安装单位也是至关重要的。

2. 材料采购与检验：根据工程需求采购高质量的钢材、焊接材料、螺栓等原材料，并进行严格的检验。

确保原材料的质量符合国家标准和设计要求，为后续的加工制作和安装提供有力保障。

3. 下料与制作：根据施工图纸和工艺要求，对原材料进行切割、焊接等加工制作，形成各种构件和部件。

在这个过程中，要特别注意构件的精度和质量控制，确保每个构件都符合设计要求。

4. 预拼装与除锈涂装：在构件制作完成后，需要进行预拼装。

通过预拼装检查构件的尺寸、形状、角度等是否符合设计要求，并进行必要的调整和修正。

同时，对构件进行除锈处理，清除表面的锈蚀和油污，然后进行涂装，以提高构件的防腐蚀性能。

5. 施工安全：钢结构工程施工过程中，安全问题尤为重要。

要制定严格的安全管理制度，对施工人员进行安全教育，确保施工过程中人员的安全。

同时，要进行现场安全防护，避免施工过程中发生意外事故。

6. 施工质量控制：在施工过程中，要严格按照国家标准和设计要求进行施工，确保每个环节的质量。

对于关键工序，要进行严格的质量检查，确保工程质量符合要求。

7. 沟通协调：钢结构工程施工涉及多个专业，如焊接、涂装、安装等。

在施工过程中，要加强各专业之间的沟通协调，确保施工顺利进行。

通过以上几个方面的严格控制，我相信钢结构工程施工一定能取得良好的效果。

建筑钢结构的设计理念和心得摘要：随着近几年来我国钢结构建筑的快速增多，钢结构的设计的重要性也正逐步的展现出来。

本文就钢结构的设计理念及设计心得加以简单的阐述。

关键字：建筑钢结构设计理念设计心得一、建筑钢结构的设计理念在钢结构设计的整个过程中都应该着重强调“概念设计”的理念。

这一理念在结构选型与布置阶段显得尤为重要。

例如当我们面对一些难以作出精确的理性分析的问题或无明确规则规范的问题时，就可以依据从整体结构体系与分体系之间的力学关系，破坏机理，震害，试验现象，工程经验及设计思想，从全局的角度来确定控制结构的布局和细部措施。

下文笔者将从8个方面来逐步论证钢结构的设计理念。

1、判断结构是否适用于钢结构钢结构通常被应用于高层、大跨度、体型复杂、荷载或吊车起重量大、有较大振动、高温车间、密封性要求高及要求能活动或经常装拆的结构。

例如大厦、歌剧院、大桥、工厂、住宅和临时建筑等等。

因此，在进行钢结构设计前，首先明确此钢结构将要应用于什么建筑形式上。

这是至关重要的。

2、钢结构的结构选择和结构布置钢结构的结构形式通常有：框架、平面、网架、索膜、轻钢等。

我们在进行结构选型时，要充分考虑它们的不同特点。

如在轻钢工业厂房中，当有较大悬挂荷载或移动荷载时，就可以考虑放弃门市钢架而采用网架。

又如在屋面覆盖跨度较大的建筑中，可选择构件受拉为主的悬索或索膜结构体系。

3、钢结构的预估截面结构布置结束后，需要对构件截面做初步的估算，估算主要是就梁柱和支撑等的断面形状和尺寸的假定。

例如钢梁就可以选择槽钢，通过轧制或焊接来得到H型钢截面，根据荷载和支座情况，其截面高度通常在1/20-1/50之间。

这种方法是很受欢迎的。

因为我们在确定了截面高度和翼缘高度后，其板件高度就可以按照规范中局部稳定的构造规定预估。

另外，构件截面的形式没有固定的要求，结构工程应该根据构件的受力情况，合理的选择安全经济美观的截面。

4、结构分析目前钢结构的实际设计中，结构分析通常为线弹性分析。

关于《钢结构课程设计》教学的几点体会一、注重实践与理论相结合一、注重实践与理论相结合，这是学好本课程的根本。

本课程为学生在学完钢结构设计原理之后进行课程设计而编写的教材。

本教材在编写上力求从以下几个方面来考虑： 1、编排新颖本教材的编排形式上突出理论和实践的结合，由建筑结构概述，钢结构的基本原理，轴心受力构件和受弯构件，格构式构件及梁的设计，平面刚架及其设计等内容组成，把理论教学与实际操作有机地结合起来。

2、便于自学在每章开始都列有本章的学习要点，并安排了具体的例题，例题中尽量引入一些工程实例，帮助学生加深对理论知识的理解，启发学生运用所学理论知识分析解决实际问题，达到事半功倍的效果。

3、便于应用与提高在讲授各章时，都配有习题，使学生在课程学完之后能通过习题检验学习效果。

二、注重素质与创新相结合，这是培养学生能力的关键。

课程教学既要注意基础知识的掌握，又要注意启发和提高学生分析和解决问题的能力。

要激发学生的学习兴趣和主动性，改变过去单纯依靠考试来衡量学生学习情况的做法。

三、注重科学性与艺术性相结合，这是本课程的特色。

在教学过程中，既要使学生学到必要的专业知识和基本技能，又要加强思想道德教育和审美教育，培养学生的人文精神，陶冶他们的审美情操。

通过对学生艺术性和科学性的训练，增强他们的创新能力。

四、注重统一性与多样性相结合，这是学生拓宽知识领域，进行知识更新的有效途径。

课程教学应注意把理论联系实际，做到理论和实践相结合，但由于教学时数所限，不可能把所有的设计题目集中到一起来作，有些题目还需根据教学进度安排来选择。

另外，教学要与工程实践相结合，因此，学生在设计时，要注意掌握规范，充分利用现场条件，既要节省投资，又要保证施工安全。

本课程除了供大学土木工程专业的本科生使用外，还可供研究生和有关专业的工程技术人员参考使用。

由于钢结构设计原理涉及到建筑结构、桥梁结构、道路交通、矿山建筑等诸多方面，因此在进行本课程教学时，教师应该注意将理论与实际相结合，适当穿插相关内容，以便使学生更好地理解理论知识，达到较好的教学效果。

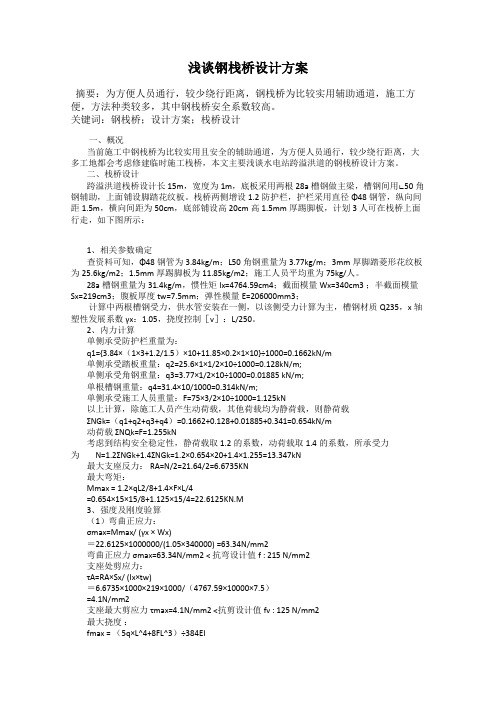

浅谈钢栈桥设计方案摘要：为方便人员通行，较少绕行距离，钢栈桥为比较实用辅助通道，施工方便，方法种类较多，其中钢栈桥安全系数较高。

关键词：钢栈桥；设计方案；栈桥设计一、概况当前施工中钢栈桥为比较实用且安全的辅助通道，为方便人员通行，较少绕行距离，大多工地都会考虑修建临时施工栈桥，本文主要浅谈水电站跨溢洪道的钢栈桥设计方案。

二、栈桥设计跨溢洪道栈桥设计长15m，宽度为1m，底板采用两根28a槽钢做主梁，槽钢间用∟50角钢辅助，上面铺设脚踏花纹板。

栈桥两侧增设1.2防护栏，护栏采用直径Φ48钢管，纵向间距1.5m，横向间距为50cm，底部铺设高20cm高1.5mm厚踢脚板，计划3人可在栈桥上面行走，如下图所示：1、相关参数确定查资料可知，Φ48钢管为3.84kg/m；L50角钢重量为3.77kg/m；3mm厚脚踏菱形花纹板为25.6kg/m2；1.5mm厚踢脚板为11.85kg/m2；施工人员平均重为75kg/人。

28a槽钢重量为31.4kg/m，惯性矩Ix=4764.59cm4；截面模量Wx=340cm3 ；半截面模量Sx=219cm3；腹板厚度 tw=7.5mm；弹性模量E=206000mm3；计算中两根槽钢受力，供水管安装在一侧，以该侧受力计算为主，槽钢材质Q235，x轴塑性发展系数γx：1.05，挠度控制［v］：L/250。

2、内力计算单侧承受防护栏重量为：q1={3.84×（1×3+1.2/1.5）×10+11.85×0.2×1×10}÷1000=0.1662kN/m单侧承受踏板重量：q2=25.6×1×1/2×10÷1000=0.128kN/m;单侧承受角钢重量：q3=3.77×1/2×10÷1000=0.01885 kN/m;单根槽钢重量：q4=31.4×10/1000=0.314kN/m;单侧承受施工人员重量：F=75×3/2×10÷1000=1.125kN以上计算，除施工人员产生动荷载，其他荷载均为静荷载，则静荷载ΣNGk=（q1+q2+q3+q4）=0.1662+0.128+0.01885+0.341=0.654kN/m动荷载ΣNQk=F=1.255kN考虑到结构安全稳定性，静荷载取1.2的系数，动荷载取1.4的系数，所承受力为N=1.2ΣNGk+1.4ΣNGk=1.2×0.654×20+1.4×1.255=13.347kN最大支座反力： RA=N/2=21.64/2=6.6735KN最大弯矩：Mmax = 1.2×qL2/8+1.4×F×L/4=0.654×15×15/8+1.125×15/4=22.6125KN.M3、强度及刚度验算（1）弯曲正应力：σmax=Mmax/ (γx × Wx)＝22.6125×1000000/(1.05×340000) =63.34N/mm2弯曲正应力σmax=63.34N/mm2 < 抗弯设计值f : 215 N/mm2支座处剪应力：τA=RA×Sx/ (Ix×tw)＝6.6735×1000×219×1000/（4767.59×10000×7.5）=4.1N/mm2支座最大剪应力τmax=4.1N/mm2 <抗剪设计值fv : 125 N/mm2最大挠度：fmax = （5q×L^4+8FL^3）÷384EI=（5×1.2×0.654×15000×15000×15000×15000+8×1.4×1.125×1000×15000×15000× 15000）/（384×206000×47645900）=64mm跨中挠度相对值v=16000/250=64=fmax验算通过！选用槽钢[ 28a支座剪力、弯矩及挠度满足要求。

作为一名从事钢结构工程施工的专业人士，我深刻地认识到钢结构工程在现代建筑领域中的重要地位和广阔的发展前景。

在过去的几年中，我有幸参与了多个钢结构工程项目的施工，从中积累了一些经验和感悟。

在此，我想分享一下我对钢结构工程施工的一些感想。

首先，钢结构工程施工的技术性和专业性很强。

钢结构工程涉及到建筑结构、材料、施工工艺、质量控制等多个方面，要求施工人员具备较高的专业知识和技能。

在实际施工过程中，我们需要熟练掌握各种施工技术和方法，严格遵守施工规范和标准，确保工程质量和安全。

同时，钢结构工程施工中的焊接、防腐、防火等环节也需要专业人员进行操作和监督。

因此，加强施工人员的培训和教育，提高其专业素质是十分必要的。

其次，钢结构工程施工的复杂性和难度较大。

钢结构工程往往涉及到大规模的构件生产和运输，需要精确的计算和设计。

在施工过程中，我们需要面对各种复杂的现场环境和条件，如高空作业、狭窄空间施工等。

此外，钢结构工程的施工周期较长，需要合理安排施工进度和资源配置。

因此，在施工前要进行充分的调查和评估，制定详细的施工方案和应急预案，确保施工顺利进行。

再次，钢结构工程施工的质量控制至关重要。

钢结构工程的质量问题往往会影响整个建筑的安全和使用寿命。

在施工过程中，我们要严格把控每一个环节，从原材料的采购、加工、运输到施工安装，都要进行严格的质量检查和验收。

同时，要加强对施工人员的质量意识教育，提高其质量控制能力。

此外，采用先进的技术和设备也可以有效提高钢结构工程的质量。

最后，钢结构工程施工的安全问题不容忽视。

钢结构工程施工过程中，高空作业、大型构件吊装等环节都存在一定的安全隐患。

因此，施工单位要加强安全管理，制定严格的安全规章制度，确保施工人员的人身安全。

同时，要加强对施工现场的安全检查和监督，及时发现和整改安全隐患。

总之，钢结构工程施工是一项技术性、专业性、复杂性和安全性都很高的工程。

施工人员要不断提高自身素质，掌握先进的技术和设备，严格把控工程质量，确保施工安全。

连续刚构桥设计几点体会摘要：近几年来，我国的连续桥取得了长足发展，不论数量上还是单孔跨径上都进入了世界前列，连续刚构桥梁在桥梁建设中发挥着越来越重要的作用。

本文以某管线桥工程为例，介绍连续刚构桥的设计过程及注意事项，望同行借鉴和参考。

关键词：连续刚构设计结构分析在钢筋混凝土梁式桥中，简支梁、悬臂梁与连续梁是三种古老的梁式结构体系，早为人们所采用。

20世纪20年代末，预应力技术的成功，极大地改善和加强了混凝土结构，而20世纪50年代后，由于在预应力混凝土桥梁的施工方法中引入了传统钢桥的悬臂拼装施工法，并针对预应力混凝土桥梁的一些特点，对之加以改进和发展，促使预应力混凝土梁式桥中的悬臂体系得到了迅猛发展，并形成了T型桥。

连续桥是由T型桥演变而来的，T型桥不仅发挥了预应力混凝土结构的受力特点，更使得悬臂施工技术在预应力混凝土梁式桥中的应用得到了新的推广与创新。

近几年来，我国的桥梁建设取得了长足发展，不论在数量上还是在单孔跨径上都进入了世界前列，连续刚构桥梁在桥梁建设中发挥着越来越重要的作用。

本文结合桥梁计算，从建模、受力计算、各阶段工况荷载分析详细介绍连续刚构桥的设计过p桥位区属亚热带湿润季风气候，四季分明，地区小气候差异较大。

根据多年气象资料统计，年均气温16.6℃，月均气温最高27.0℃（8月），最低5.7℃（1月）。

桥位区地势高差悬殊，地形复杂，建设工程范围内最高点高程407.95m，最低点高程314.66m（河床），相对高差93.29m。

建设区域位于平直段河谷两侧，河流沿西北→东南向发育，管线桥跨越走向40°，近垂直于河岸布设，河左侧地形坡高18～24m，右侧地形坡高20～24m。

河宽约150～170m，深约8.00～15.00m，两侧岸坡均为第四系覆盖土层岸坡，场地地貌为侵蚀～剥蚀低山和河谷地貌。

桥位区在勘察深度范围内的地层由上而下为第四系坡残积成因（Q4el+dl）的低液限粘土、第四系冲洪积成因（Q4al+pl）的中砂土、夹砂土低液限粘土、漂卵石土，下伏侏罗系上统遂宁组（J3s）紫红色粉砂质泥岩。

建筑钢结构设计过程中的体会心得作者：毛学明来源：《建筑工程技术与设计》2014年第32期【摘要】当前钢结构应用越来越普遍，以它强大的优势占据着建筑领域相当大的比例。

与混凝土相比，它有自重轻、抗震性能好、工期短和施工方便快捷的优点。

本文从建筑钢结构设计方法、建筑钢结构的设计过程、建筑钢结构的稳定性设计、建筑钢结构的设计要点这几方面进行了分析探讨，以供借鉴。

【关键词】建筑钢结构设计；设计方法；设计要点近几年钢结构的应用范围也越来越广泛，不仅仅局限于轻钢结构和大跨结构，更多的应用于高层建筑中，钢混结构的应用使得结构的抗震性和空间应用更好，容器和管道、高耸结构都在蓬勃发展。

在总结国内经验的同时，积极吸取国外同行业的先进经验，结合自身多年的工作经验，总结一些对钢结构设计的心得。

一.建筑钢结构设计方法1、极限状态法。

极限状态法是为了克服塑性设计法和容许应力法所存在的缺陷，这种方法主要是采用荷载分项系数和抗力来替代单一安全系数。

目前，极限状态法以是我国最常用的设计方法。

其结构由于荷载的作用，可在一定的周期内达到两种极限状态，第一种是正常使用极限状态，第二种是承载能力极限状态。

承载能力极限状态所对应的是结构的安全性，主要是指构件的塑性变形、断裂等造成的结构破坏。

2、塑性设计法。

采用塑性设计原则是指结构构件的塑性性质和强度要高于标准荷载的构件乘以安全系数，在构建内力结构分析中一般采用钢塑性分析法或是一阶塑性分析法。

塑性设计法的主要优点在于其结构进入塑性后允许进行内力的重分布，但必须要求其构件和结构能有足够的延性，在设计中严格的限制了翼缘和截面腹板的比例尺寸。

塑性设计法虽然考虑到了非线性，可以克服容许应力法存在的缺陷，但是在结构设计中依然不能反映出结构构件与材料屈服的扩展。

3、容许应力法。

容许应力的设计原则是：其结构计算应力应小于结构构件设计所规定的容许应力。

对于结构构件的计算应力要按规定的标准荷载，计算是以一阶弹性理论而得到，是以一个去除材料并大于 1 的安全系数的极限应力或是屈服应力而确定的。

栈桥钢结构工程施工组织设计随着近年来城市建设的不断发展，钢结构施工领域的需求也开始逐渐增多。

栈桥建设作为一项具有历史传承和文化价值的工程，在结构设计和施工方面都有很高的要求。

本文将主要探讨栈桥钢结构工程施工组织设计方面的问题。

一、背景介绍栈桥是建在水上的桥梁，一般用于船舶的停靠和码头装卸货物。

在我国，主要的栈桥有四大名桥，分别是上海的外滩大桥、青岛的湛山栈桥、香港的维多利亚港栈桥和广州的沙面栈桥等。

这些栈桥大多建于上个世纪初，经历了多次改造和维修。

随着城市建设的不断发展，现代化的钢结构逐渐取代传统的木结构，栈桥也不例外。

钢结构的设计和施工需要高水平的技术和专业知识，因此在栈桥钢结构工程的施工组织设计方面，需要考虑一系列问题。

二、施工组织设计流程1.方案设计在栈桥钢结构工程施工组织设计中，方案设计是非常重要的一环。

在制定施工方案时，需考虑导航航线安全、游览需求和环境保护等因素。

具体来说，需要考虑以下几个方面：(1)栈桥的建设位置和方向，确定钢结构建造的流程和方式；(2)根据栈桥的结构特点和所需荷载，确定钢结构设计的标准和参数；(3)建立科学严谨的施工方案，制定详细的行动计划。

2.工程勘探为确保施工的顺利进行，需要进行详细的勘探工作，包括场地勘探、地质勘探和海洋勘探等。

勘探内容主要包括测量地形地貌、水深、水流和波浪等方面的数据，并视具体情况制定相应的施工工艺。

3.施工方案制定在施工方案制定的阶段，应该考虑整个施工过程中的环境因素，包括海洋生态等保护，然后根据实际情况制定详细的施工工法和施工技术。

施工方案内容主要包括：(1)钢结构组装及吊装的方案设计与确定；(2)工程设备选用及岸上道路交通、海上航运秩序的组织控制；(3)施工现场的统一管理和安全管理。

三、施工难点在栈桥钢结构工程施工组织设计中，面临着许多的困难和问题，这需要施工方专业技术人员的有力组织和技术支持。

1.海上施工海上施工是栈桥工程中的重要难点。

钢结构设计与施工实践经验总结随着工业化的快速发展，钢结构的应用越来越广泛。

作为一种具有高强度、良好的可塑性和可重复使用性的建筑材料，钢结构在现代建筑中扮演着重要的角色。

然而，钢结构的设计与施工并非易事，需要设计师和施工人员具备一定的经验。

本文从设计与施工两方面总结了一些钢结构的实践经验。

一、设计经验总结1. 充分了解结构的使用需求：在进行钢结构设计之前，设计师需要充分了解建筑的使用需求，包括使用功能、承重要求等。

只有确定了结构的具体要求，才能制定出合理的设计方案。

2. 精确计算荷载：荷载是钢结构设计中必须考虑的因素之一。

设计师需要进行精确的荷载计算，包括静态荷载和动态荷载。

在计算过程中，应充分考虑不同工况下的荷载变化。

3. 选择合适的构件和连接方式：在进行钢结构设计时，设计师需要根据具体使用需求选择合适的构件和连接方式。

不同的构件和连接方式对结构的强度和稳定性有重要影响，需要综合考虑多种因素进行选择。

4. 考虑结构的变形和振动：钢结构的变形和振动是设计中必须考虑的问题。

结构的变形和振动会对使用性能和安全性产生影响，设计师需要进行相应的分析和计算，采取适当的措施进行控制。

5. 精确绘制施工图纸：施工图纸是钢结构施工的重要依据，需要精确绘制。

设计师应详细标注构件的尺寸、材质、连接方式等信息，并与施工人员进行充分的沟通。

二、施工经验总结1. 确保施工工艺的合理性：钢结构施工需要遵循一定的工艺流程，施工人员应确保施工工艺的合理性。

将施工流程细分为不同的工序，严格按照施工图纸和设计要求操作。

2. 保持施工现场的整洁和安全：施工现场的整洁和安全是施工工作的基础。

施工人员需要保持现场的整洁，定期清理杂物，确保施工安全。

3. 确保精确测量和定位：钢结构施工需要精确测量和定位。

施工人员应使用合适的测量工具，确保构件的尺寸和位置的准确性。

4. 控制焊接质量：焊接是钢结构施工中常用的连接方式之一。

施工人员需要掌握焊接技术，保证焊接质量。

栈桥施工总结一、引言近年来，城市化进程的推进让人们的出行需求越来越高，尤其是沿海城市。

为了满足人们的出行需求，许多城市开始修建栈桥，以便人们能够更加方便地到达海滨等景区。

本文旨在总结栈桥施工的经验和教训，以期对未来的栈桥项目提供参考。

二、施工前准备工作在进行栈桥施工之前，需要进行充分的准备工作。

首先，要进行详细的调研和勘察，了解工程所处地域的地质、气候等特点，以便设计出合理的工程方案。

其次，要做好项目的预算和资金筹措工作，确保项目能够顺利进行。

最后，要与当地政府和相关部门进行充分的沟通和协调，以确保在项目进行过程中的顺利施工。

三、施工中的困难和挑战栈桥施工过程中不可避免地会遇到各种困难和挑战。

其中之一是施工地点的环境复杂性。

栈桥通常建在海滨等复杂地形的地方，施工条件较为艰苦。

在这种情况下，施工人员需要具备较高的技术水平和应对突发情况的能力。

此外，材料的选择和运输也是一个挑战，需要在施工过程中进行精确控制。

四、施工中的经验和教训在栈桥施工过程中，我们积累了许多宝贵的经验和教训。

首先，要严格按照设计图纸进行施工，确保施工的准确性和稳定性。

其次，要充分考虑环境因素，采取合理的措施减少对周边环境的影响。

最后，要注重施工质量控制，严把施工工艺、材料和验收标准关。

五、施工后的维护和管理栈桥施工完成后，维护和管理工作十分重要。

首先，要进行定期的巡检和保养工作，及时发现和修复存在的问题。

其次，要加强对栈桥周边环境的管理，保持其整洁和卫生。

最后，要加强安全管理，确保游客和施工人员的人身安全。

六、对未来栈桥项目的建议基于以上的经验和教训，我们对未来的栈桥项目提出以下建议。

首先，要加强对施工人员的培训和技术提升，提高施工质量和效率。

其次，要加强与当地政府和相关部门的合作和沟通，形成合力解决项目中的问题。

最后，要注重环境保护和可持续发展，在栈桥项目中充分考虑环境因素。

七、结论栈桥施工是一项具有一定挑战性的工程，需要在施工前做好充分的准备工作，并在施工过程中注意各种困难和挑战。
