光现象作图---中考物理一轮复习一、光的直线传播作图1．请用作图的方法，画出图中物体AB通过小孔O后在光屏MN上成的像的光路图。
2．图丙为“坐井观天”的示意图（井中无水），设点E为青蛙的眼睛，请利用光的直线传播知识作出青蛙看到天空范围的光路图。
3．如图，路灯下站着小明和小华两人，地上留下了他们的影子，通过作图确定路灯灯泡S 的位置。
二、光的反射作图4．在图中画出反射光线并标出反射角。
5．在图中画出反射光线OB的入射光线，并标出入射角大小。
6．如图所示，根据入射光线和反射光线，在图甲中正确的位置作出平面镜并标出反射角的大小。
7．请在图中画上一面位置合适的平面镜。
8．如图是点光源S发出的一条入射光线和另一条入射光线经平面镜反射后的反射光线，请确定点光源S的位置并完成光路图。
三、平面镜成像原理作图9．根据平面镜成像特点，在图中画出物体AB在平面镜MN中所成的像。
10．如图，作出点光源S发出的光线通过平面镜反射后照亮A点的光路图。
11．如图所示，学校楼梯拐角的墙上装有平面镜，既方便同学们整理仪容，晚上又能利用光的反射对楼道进行照明。
请在图中准确画出灯S发出的光经平面镜反射后到达A 点的光路图。
12．如图所示，物体AB在平面镜前面，一束由A发出的光线射到平面镜表面O点。
①画出物体AB在平面镜中的像A′B′；①画出入射光线AO的反射光线。
13．如图所示，ABCD是一间不透光的房间，墙AB是平面镜，房间中S处有一个正在发光的小蜡烛，CD墙上有一个小孔P，在墙外不远处的另一白墙EF上会得到上下两个亮点。
（保留作图痕迹）请在图丙中分别画出了这两个亮点及其光路，上下亮点分别用M和N表示。
四、光的折射作图14．一束光线AO与水面成45 的角斜射到水面。
在图中画出反射光线、折射光线并标出反射角。
15．在图中画出反射光线及折射光线的大致方向。
16．如图所示，潜水员的眼睛在水面以下A处，观察岸上的物体。
图中的两个B1和B2分别是物、像的位置，请在图中作出潜水员观察物体的光路图。

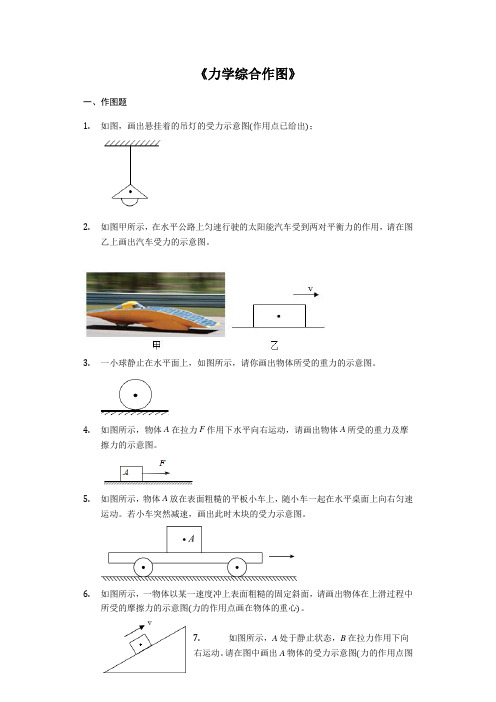

《力学综合作图》一、作图题1.如图，画出悬挂着的吊灯的受力示意图(作用点已给出)；2.如图甲所示，在水平公路上匀速行驶的太阳能汽车受到两对平衡力的作用，请在图乙上画出汽车受力的示意图。
3.一小球静止在水平面上，如图所示，请你画出物体所受的重力的示意图。
4.如图所示，物体A在拉力F作用下水平向右运动，请画出物体A所受的重力及摩擦力的示意图。
5.如图所示，物体A放在表面粗糙的平板小车上，随小车一起在水平桌面上向右匀速运动。
若小车突然减速，画出此时木块的受力示意图。
6.如图所示，一物体以某一速度冲上表面粗糙的固定斜面，请画出物体在上滑过程中所受的摩擦力的示意图(力的作用点画在物体的重心)。
7.如图所示，A处于静止状态，B在拉力作用下向右运动。
请在图中画出A物体的受力示意图(力的作用点图中已标出)。
8.如图所示，小球在A、C之间来回摆动，请在图中作出小球在A位置时所受到的细绳拉力F和重力G的示意图。
9.画出图中静止在水平桌面上的茶杯对桌面压力的示意图。
10.如图所示为小丽同学站在某商场匀速向上运动的电动扶梯上的示意图，请在图中作出小丽所受力的示意图(O点为小丽的重心)．11.在图中，重为200牛的物体静止在水平地面上，在图中用力的图示法中画出它所受的支持力F．12.如图所示，请画出物体B所受重力为2N的示意图。
13.斜面上固定了一个挡板，在挡板和斜面中间静止了一个小球，如图，请对小球受力分析。
14.小球在竖直细绳的拉力作用下在光滑斜面上处于静止状态，请在图中画出小球的受力示意图。
15.如图所示，木块A沿斜面匀速下滑，画出其重力和斜面对它的滑动摩擦力的示意图。
16.请在图中画出钢珠小球所受重力G和绳对小球拉力F的示意图。
17.如图，物体A沿光滑斜面下滑，作出物体所受重力和弹力的示意图。
18.请画出漂浮在水面上的木块的受力示意图。
19.如图所示，小车A与B一起向右做匀速直线运动，当小车A与正前方的墙碰撞时，请画出物体B受到的重力和摩擦力的示意图(两力均画在重心上)。
2014年度中考物理复习专题——作图题［考点提示］作图题的考查难度均为容易题，力学作图题中涉及的知识点有力的示意图、力臂的画法、杠杆示意图、滑轮组的装配等。
光学作图题主要考查光的反射定律、光的折射定律、平面镜成像特点、凸透镜、凹透镜对光线的作用等知识点。
电学作图题的类型有根据要求画电路图或连接实物图、根据要求设计电路、电路图或实物图改错、画几种常见磁场的磁感线、根据右手定则判断通电螺线管的N、S极或电流方向、画螺线管的绕法、家庭电路的连接等。
［作图技巧及习题］一. 光学作图题（一）. 关于光的反射定律的作图。
（二）. 关于平面镜成像的作图。
（三）. 关于光的折射定律的作图。
1、直接利用光的折射定律作图方法：抓住光的折射规律：光从空气中斜射入水等其他透明物质中时，折射光线与入射光线分居在法线的两侧，折射角小于入射角；光从水等其他透明物质中斜射入空气中时，折射光线与入射光线分居在法线的两侧，折射角大于入射角；当光垂直入射到两种透明物质的分界面时，折射光线不改变方向。
在此基础上结合几何知识就可以正确地作出相应的折射光路图了。
2、凸透镜成像作图方法：抓住凸透镜成像的特征：经过光心的光线折射后不改变传播方向；平行于主光轴的光线经过凸透镜折射后经过异侧的焦点；从凸透镜焦点发出的光线折射后平行于凸透镜的主光轴，同时结合几何知识就可以正确进行作图。
最后记住，所有的光路都具有可逆性，因此有时候我们能够巧妙地应用光路的可逆性进行作图。
（四）、例题：1、在如图甲中，AO、BO/为点光源S射向平面镜的两条入射光线。
请在图中标出点光源S和S/的位置并画出光路图。
2、如图甲所示，电工要从房A点拉导线到河岸安装一盏路灯O后再到房B点，路灯O选在岸上何处用的导线最短？小莉将河岸当作平面镜，用光学作图法很简单地确定了路灯O的位置，请画出小莉的作图。
3．请在下图甲、乙的虚线框内分别画一个适当的光学器件，使它满足图中改变光路的要求。
中考物理一轮复习---透镜作图【三条特殊的光线作图】1．根据图中的入射光线或折射光线，画出相应的折射光线或入射光线。
，，2．如图所示，凸透镜与凹透镜的一个焦点重合，请根据入射光线，画出相应的出射光线。
【两种透镜作图】3．在如图所示的方框中填入合适的透镜。
4．根据入射光线和折射光线，在图中的虚线框内画出适当类型的透镜。
【凸透镜的成像规律作图】5．如图所示，蜡烛的烛焰中心A在主光轴上距凸透镜光心O二倍焦距以外。
①根据凸透镜成像规律，在图甲中标出A所成的像A′的大致位置；②借助辅助线或光路图，在图乙中找到A所成的像A′的确切位置，保留作图痕迹。
6．根据凸透镜的成像规律，请在图中作出物体通过凸透镜所成的像。
7．如图甲所示，AB通过凸透镜成倒立放大的实像，请利用所学在图中画出凸透镜及其焦点F的位置。
8．如图所示，S1、S2为发光点，S l’、S2’分别为S1、S2通过透镜(图中未画出)所成的像，试在本图上作出透镜的可能位置、光心．指出透镜的种类，并依次写出作图步骤．【光的反射和透镜综合作图】9．一束平行于主光轴的光线，射向凸透镜后再经平面镜反射，请完成光路图。
10．如图所示，S′是光源S在平面镜中所成的像，S发出的一条光线经平面镜反射后恰好经过凸透镜左侧焦点F。
请你画出：（1）光源S的位置；（2）经过凸透镜的折射光线。
11．用一条光线照射凸透镜，折射光线a恰好经过凸透镜另一侧焦点。
然后经水平地面上的平面镜反射，在墙壁上形成一个光点A．请在图中画出：（1）a的入射光线；（2）光点A的位置；（3）标出反射角度数。
12．图中的光线经过平面镜反射后水平射向竖直放置的凸透镜，请画出平面镜的入射光线和凸透镜的折射光线。
13．如图所示，一条与主光轴垂直的光线经平面镜反射后射向前方的凹透镜。
请画出经过平面镜反射后的反射光线以及经过凹透镜折射后的折射光线。
14．如图所示，从点光源S射出的一条光线经P处的平面镜反射后，反射光线射向凹透镜的焦点方向。
![[原创]《南方新中考》物理第二部分专题一第1课时光学作图题[配套]精品PPT课件](https://img.taocdn.com/s1/m/17a1b9dc76c66137ef061920.png)
初三物理中考复习作图题专项训练一、光学作图题：1.画出图中的入射或反射光线并标出前两个图中的反射角的大小.2.一束太阳光与水平地面成30°夹角，现欲使这束太阳光竖直的射向井底，请在图中准确画出这平面镜的位置。
（要求标明法线以及平面镜与水平地面的夹角)3。
画出下图中的反射、折射光路.4.完成下图中光线通过各玻璃砖的光路。
5.完成图中光线通过各透镜前或后的光路。
6。
在下图的方框内填入恰当的透镜.7.根据平面镜成像的特点，画出下列物体在平面镜中的像。
8。
如图，有一光源S放在平面镜前,经平面镜得到两条反射光线，请用作图法找出光源S的位置，并作出它的像S′.9.如下图一，发光点S射向平面镜的光线中有两条光线的反射光线是AB和CD，请在图中画出平面镜的位置。
10。
如上图二，S为平面镜MN前的一个点光源，请画出通过A点的反射光线。
11.如上图三，S是一发光点，S′是它在平面镜中的像，SA是S发出的一条光线,请画出平面镜,并作出SA 经平面镜的反射光线.12。
如图，AB物体在平面镜中成像后,眼位于镜前E处,作图说明要使眼睛看不到平面镜中的像，应该把镜的哪一部分挡住.二、作力的图示:1.如图,拉力F=15N,画出物体A受到的重力G的图示。
(滑轮重及摩擦不计）2。
小车重6N，受到跟水平方向成30°角斜向右上方的拉力F＝4N的作用,画出此二力的图示。
3。
一个重为20N的气球,在空中匀速下降。
请在图中画出气球所受重力的图示。
4。
在水中上浮的小球重为10N，受到的浮力为15N,在图中用力的图示法把这两个力都表示出来。
5.物体A重20N,静止放在斜面上，它对斜面的压力为15N。
用力的图示法把物体的重力和物体对斜面的压力表示出来。
6.在图中用力的图示法画出在斜面上滚动的重为5N的小球受到的重力。
7. 用力的图示法作出重为10N的物体放在水平桌面上的受力图.8.重为10N的物体在大小为20N的力F作用下,紧贴在竖直的墙壁上不动。
中考物理作图题专题训练汇总及答案解析中考物理复作图题一、作图题1、A、B为某一发光点S发出的光线经平面镜MN反射后的两条反射光线，如图所示，试做出这两条反射光线的入射光线，并确定发光点的位置．2、如图所示的AB、CD是同一发光点S发出的光经平面镜反射后的两条反射光线，试根据光的反射定律用作图方法确定发光点S的位置．3、如图所示，光射在水面上，在图中画出反射光线．4、如图所示，S′为发光点S在平面镜MN中的像，若S 发出的一条光线SO经平面镜反射后过P点，请在图中找出发光点S的位置，并完成光路．5、根据平面镜成像特点，画出图中物体AB在平面镜中所成的像．（保留作图辅助线）6、画出下图中从A点出发，经平面镜反射后经过B的光线．7、如图所示，一束光从空气斜射向水面，请你在图中画出光的实际传播路径．8、作图题：一条光芒照射到水面产生反射和折射，这条光芒经水面折射后的光芒如图所示，请在图中画出它的入射光线和反射光线的大致方向．9、根据入射光线和折射光线，在图中的虚线框内画出适当的类型的透镜．10、如图所示，已知凸透镜的一条折射光线和一条入射光线，请你对应画出它们的入射光线和折射光芒．11、如图所示，一个凸透镜的主光轴与平静水面重合，F 为凸透镜的焦点．请画出图中光线在凸透镜左边的入射光芒以及图中光芒进入水中的折射光芒．12、如图所示，a、b分别为一束入射光线和一束出射光线．请画出a经过凹透镜后的折射光线和与b对应的入射光线．13、请在图中画出经过透镜折射后的光芒．14、如图所示，F为凸透镜L的焦点，OO′为凸透镜的主光轴，AB为射向凸透镜且过焦点的光芒，在凸透镜的右侧有一平面镜MN和主光轴OO′成45°，请画出经凸透镜折射后和经平面镜反射后的完整光路图．15、画出图中静止在斜面上的物体A所受的重力G和它对斜面的压力F的示意图．16、图12甲所示是一吊灯吊挂在天花板上，其中O点为灯的重心，请画出吊灯所受的拉力和重力的示意图。
中考物理专题复习-光学作图1．如图所示，平行玻璃砖A侧有一发光点S，请用作图法作出从B侧看到S的像S′的光路图。
2．请补全从空气射向水面的入射光线。
3．请在图中画出由S点发出的光，经过凸透镜后的折射光线，并请你在图上大致画出S点所对应的像。
4．在图中画出物体AB在平面镜MN中的像A′B′。
5．如图所示，请画出a、b两束光的折射光线。
6．请你完成凹透镜的两条光线的光路。
7．如图所示，是光线经过凸透镜后的折射光线，请补充凸透镜左边的入射光线，并画出进入水中的折射光线的大致位置（F为凸透镜右侧焦点，同时也是光线进入水中的入射点）8．如图所示，一束激光正好对准半圆形玻璃的中心照射，试作图表示光的大致传播路径（提示：光路要完整）。
9．根据图中的入射光线和折射光线，将透镜的种类画在虚线框内。
10．将图中的光路补充完整，画出入射或折射光线。
11．完成如图所示的光路图。
12．在下列虚线框内画出合适的透镜。
13．如图甲所示，小明看到被霓虹灯妆点的唐河老大桥倒映在河面上，构成一幅美轮美奂的画面。
请在图乙中画出小明看到水中的一只霓虹灯的光路图。
14．按要求作图（请保留作图痕迹）。
如图所示，水池的侧壁上安装了一盏小射灯A，站在水池旁边的小杰（眼睛在C点）（即图中的C点）的光路图。
15．如图所示，若射向平面镜的一束光OA经镜面反射后恰沿平行于凸透镜主光轴的方向射出，请在图中画出：①平面镜放置的位置；②通过凸透镜后的折射光线。
16．光线AO以45°入射角射向平面镜。
请根据光的反射定律，在图中画出反射光线OB。
17．如图甲所示，在小宁与平面镜之间有一只杯子，为何杯子和杯子的像在小宁眼球视网膜上成的像大小不同？根据“平面镜成像”、“视觉的形成”等有关知识，请你在图丙中画出杯子AB在视网膜上成的像A'B'。
（要求：先根据平面镜成像规律画出AB，再用图乙的方法画出A'B'）18．如图所示半圆玻璃砖，O为半玻璃砖的圆心，请画出一束光从空气斜射到O点后进入到玻璃砖的光路图。
题型二作图题模块1 光学作图(2020·湖北十堰)如图，空气中某点光源S发出的一条光线射向水面，在水面发生反射和折射，反射光线经过P点。
请在图中作出这条入射光线、对应的反射光线和折射光线的大致方向(保留作图痕迹)。
思路点拨先作出S关于水面的对称点，得到S经过反射形成的虚像S′。
连接S′P，与水面的交点O即为入射点，连接SO即为入射光线，连接OP即为反射光线。
再根据折射规律作出折射光线。
(2020·福建)如图所示，点光源S位于凸透镜一侧。
在图中画出S发出的两条光线通过凸透镜后的折射光线。
思路点拨先确定所给的光线的特点，再根据透镜的光学特点作图是关键。
类型❶光的反射作图1．(2021·贵州黔东南)如图所示，A、B是镜前一点光源S发出的光线经平面镜MN反射后的两条反射光线，请在图中画出点光源S的位置。
2．(2022·改编)如图所示，光射到平面镜上，使其沿水平方向传播，请在图中画出平面镜的位置。
类型❷光的折射作图3．(2021·淄博)“珍爱生命，注意安全”是我们应具备的安全意识。
由于光的折射，池水看起来比实际的浅，夏季要特别注意防范溺水事故，用A、A′分别表示池底和看到的“池底”，请在图中画出人眼看到池底的光路图。
4．(2021·内蒙古赤峰)如图所示，请画出激光束从三棱镜折射入空气时，法线的位置和折射光线的大致位置。
类型❸平面镜成像作图5．(2021·四川德阳)如图所示，A′O′是AO在平面镜中的像，请根据平面镜成像特点在图中画出平面镜的位置。
6．(2020·四川广元)根据平面镜成像特点画出点光源S发出的光经平面镜反射后过A点的反射光线。
7．(2020·泰安改编)利用一块平面镜使图中的一束光竖直射入井中，请你通过作图标出平面镜的位置，并标出反射角的度数。
类型❹根据光线画透镜8．(2019·东营)根据入射光线和折射光线，请在图中虚线框内画出适当类型的透镜。
2014中考物理作图题专题一、 光学作图题1．我们在平静的湖面能看到岸上景物美丽的倒影．用AB 代表湖岸边的一棵树，如图所示，（1）请你画出树AB 在水中的倒影A ′B ′．（可把水面看成一块平面镜）（2）在图中照相机在C 点拍摄到树AB ，及其在水中的倒影A ′B ′的光路图。
2、在图中方框内填入能矫正视力的透镜及光路图3、有一束光沿AO 射入一个暗盒中的平面镜上，如图8所示，若要使反射光线从小孔B 射出，可以将平面镜上、下、左、右移动，使移动后的镜面与原镜面平行，试画出此时平面镜放置的位置，并完成光路。
4、如图中的两架敌机，一架是实际飞机，一架是从潜水艇上观察到的该飞机的像，请用光路图作图确定哪架是实际飞机。
5、如图，小王在湖中乘船游玩时，发现水中有一只青蛙，他用激光笔照射到了这只青蛙。
请在图中画出照射青蛙时的入射光线、折射光线和反射光线二、 力学作图题1、 如图15所示，使用羊角锤拔钉子，动力作用在锤柄上A 点． 请作出拔钉子时所用最小动力F 1的示意图及阻力F 2的力臂L 2．2、使杠杆AB 在如上中图所示位置静止时，需在A 点加一个力F ，要使这个力最小，请在图上画出F 的示意图，并标明它的力臂。
3. 要求用一个最小的力F ，使上图中的杠杆平衡，请画出这个力的示意图，标明它的力臂。
4、如图，自来水管中的水正在流淌，请大致画出B 管中水面的位置。
图图155、（河南）在倒置的漏斗里放一个乒乓球，从漏斗口向下用力吹气，乒乓球将悬浮在漏斗里。
请你画出此时乒乓球受力的示意图。
三、热学作图题1、质量和初温（等于室温）都相同的水和酒精盛在相同的容器中，用两个完全相同的酒精灯给它们加热，请在直角坐标中粗略画出水和酒精从室温开始到沸腾前的温度随加热时间变化的图像，并分别用l1、l2表示。
〔室温约为20℃〕2、给-10℃的冰加热，在右边图像中画出，在加热过程中，温度随时间的变化图像。
三、电学作图题1.将图甲中的各个元件连成电路(用笔画线表示导线，不许交叉)，要求电动机、电铃、电灯并联，开关S1做总开关，开关S2只控制电铃。
1
中考复习物理作图专题归类
姓名：_______________班级：_______________学号：_______________
一、光的直线传播：
1、在图中画出小孔成像光路图。
2、下图中，S是光源，A是不透明的物体，L是竖直墙面，试画出光源S照不到墙面的范围
3、室内一盏电灯通过木板隔墙上的两个小洞，透出两条细小光束（如图所示）。请根据这两条光
束的方向确定室内电灯的位置。
二、光的反射：
4、图所示的a、b是经平面镜反射后的反射光线，画出对应的入射线:
5、并注明反射角和入射角的度数
6、有一和水平面成30度的光线，先要它垂直射入井底，根据已知条件确定平面镜的位置，并注
明反射角和入射角的度数。
7、光与镜面成30°角射在平面镜上，如图所示，请画出反射光线并标出反射角的大小。
8、请你完成如图所示的光路。
三、平面镜成像：
9、根据平面镜成像特点，在图中画出物AB在平面镜MN中的像A′B′。
10、有一束光通过A点射到镜面，反射后过光源S的成像光路图B点，请画出入射光线和反射光
线。
11、利用光的反射定律作出点。
12、如图1所示，S’为点光源S在平面镜MN中的像，SA为光源S发出的一条光线，请画出平面
镜MN，并完成光线SA的光路。
13、小黄坐的位置与电视机红外线接收窗口之间刚好有张椅子，如图所示。若不移动位置仍要遥
控电视，在图中画出遥控器发出红外线传播到电视机红外线接收窗口的光路:
2
四、光的折射：
14、如图所示，一束光线斜射向一块玻璃砖的侧面。请画出光线进入玻璃砖的折射光线和从玻璃
砖的另一侧面射出时的折射光线。
15、请在图12中画出对应的反射光线和折射光线。
16、请在下图中标出入射线，反射线，折射线
17、画出图所示的折射光线的入射光线。
五、透镜：
18、图中，画出了光通过透镜前后的方向。在图（a）、(b)中填上适当类型的透镜。
19、请你根据透镜对光线的作用完成下面的光路图．
六、沸腾图像：
20、质量和初温（等于室温）都相同的水和酒精盛在相同的容器中，
用两个完全相同的酒精灯给它们加热，请在直角坐标中粗略画出
水和酒精从室温开始到沸腾前的温度随加热时间变化的图像，并
分别用l1、l2表示。〔室温约为20℃〕
七、串、并联电路：
21、如图所示，按要求画好电路图,再根据电路图,在右边连接出对应
的实物图.电路要求：
（1）L1与L2组成并联电路, （2） S1控制L1, S2同时控制L1与L2;
22、按图所示的实物图画电路图：
23、根据电路图连接实物图：
3
24、现有小灯泡L1和L2，开关S1和S2，电源和导线若干，请在虚线框内设计一个电路图同时满
足下列要求。
（1）当S1断开时，L1和L2都不亮。
（2）当S1闭合，S2断开时，L1、L2都亮。
（3）当S1、S2都闭合时，L1亮、L2不亮。
八、用电流表测电流：
25、在方框中画出灯泡L1和灯泡L2并联，电流表测灯泡L1电流的电路图，并在图15上连接实物
图．
九、用电压表测电压：
26、如图所示电路，将电灯和电动机组成串联电路，用电压表V1测量电灯两端的电压，V2测量电
动机两端的电压，请把图中的实物连接好，并按连接好的实物图在右边虚线框中画出电路图.
十、变阻器应用：
27、如图所示，有灯泡L1、L2，开关S，电源，电压表、电流表，滑动变阻器和导线若干，要求：
L1、L2并联，开关控制整个电路，电流表测总电流，电压表测L1的电压，滑动变阻器改变通过
L2的电流。请画出电路图并连接实物图。
28、如图所示的黑盒子中，有由导线和几个阻值均为5Ω的电阻构成电路，盒外有四个接线柱。己
知1、3接线柱间的电阻为5Ω，2、4接线柱间的电阻也为5Ω，1、2接线柱间的电阻为10
Ω，而3、4接线柱间没有明显电阻。试画出盒内最简单的电路图。
29、在图所示电路的〇里填上适当的电表符号，使电阻R1与R2并联。
十一、电路错误改正：
30、在连接电路时，如发现有连接错误，不少同学习惯于将电路全部
拆散，重新连接．其实，有时只要思考一下，拆除或改接某些导
线就能解决问题。现在考考你，如图是某同学连接的电路：
4
（1）如果合上开关，将出现_______现象（选填“断路”或“短路”）．除了两只灯都不亮以外，
还会造成_______的不良后果
（2）对于这个电路，只须拆除一根导线，就能成为两灯串联的正确电路。请在要拆除的那根线上
打上“×”号
31、为了测量一只约20Ω电阻R的精确阻值，小明把三节干
电池串联起来作为电源，连成如图所示的电路．
(1)电路中有两处连接错了，请你在接错的导线上打“×”，
并画出正确的连线．
(2)在虚线框内，根据改正后的电路画出电路图．
十二、电与磁：
32、如图所示，画出图中描述两磁极之间磁场的磁感线:
33、标出如图所示中磁感线的方向或磁铁的N、S极。
34、根据图c中小磁针的指向标出电源的“＋”“－”极。
35、在图中根据通电螺线管旁小磁针静止时的指向，标出通电螺线管的N、S极和电流方向。
36、开关闭合后磁感线的形状如图所示，请在图中标出磁铁A的磁极和磁感线的方向。
37、在如图所示中根据小磁针静止时N极的指向，画出螺线管线圈的绕法。
38、根据图中所给的条件,画出各图中螺线管的绕法.
39、如图所示，套在光滑玻璃管上的两个轻质螺线管A、B，
通电后互相排斥，试画出B螺线管的绕线方向。
5
十三、力的示意图：
40、用50牛沿与水平方向成30°的力斜向上拉小车，画出拉．
41、如图所示．是放在同一水平直线上的两条形磁铁。请作出右侧条形磁铁所受到的磁力示意图。
42、用200牛顿的力向右拉一个物体在水平面上运动，物体受到的摩擦力为80牛顿，画出物体在
水平方向上的合力。
43、如图所示，请画出斜面上的物体所受重力和支持力的示意图。
44、如图是水平地面上静止的足球，请画出足球受力的示意图．
45、图中的木块在水平面上沿图所示方向作匀速运动，请画出它所受重力和摩擦力的示意图。
十四、杠杆作图：
46、如图，在杠杆AB上挂了一个重为G 的物体。为使杠杆在图中的位置静止．请在杠杆上画出最
小的动力F 和它的方向。
47、一个均匀的圆柱形木柱，直立在水平地面上，其截面如图所示，现欲使木柱的C点稍离地面
（以D点为支点），应在木柱上的哪一个点施加力，才能使施加的力最小，请在图上画出这
个最小的力。
48、在杠杆上的A点挂一重物，在C点对杠杆施加一个最小的力，使杠杆平衡在图中所示的位置.
试画出这个力的示意图和力臂.
49、为了防止翻倒，篮球架常常在底座后方加一个质量很大的铁块作为配重。如图12所示，0为
支点，试在A点画出铁块对底座的压力F，并画出F的力臂。
十五、滑轮组作图：
50、工人站在地面上，用图所示的滑轮组向下用力将木箱A提起，画出滑轮组绕绳情况。
51、有一个结构不明的滑轮组，只知道拉力F向下拉绳子时，每拉下12m，重物就上升3m，拉力
F=400N，重物为多大，试画出滑轮的结构图。
52、你玩过“竹蜻蜓”的玩具吗？用手搓动它的杆部，它就能腾空而起。请画出它在空中旋转时
竖直方向上的受力示意图。
6
十六、照明电路作图：
53、用笔画线将图中的三孔插座、开关、螺口灯泡等未接好的元件的导线连接好．
54、将如图所示电水壶的3条接线按照安全用电的原则对应连接到插头上。
55如下图请连接工作电路部分，使控制电路上S断开时甲灯亮，S合上时乙灯亮．
56．某电路如图所示，电源电压为4V且保持不变，虚线框内的电路中接有两个阻值均为R的电
阻，当开关S由闭合到断开时，电流表示数减少了0.5A．试在虚线框内画出电阻的一种可能的连
接电路图，并标出相应的R的值．
57．用笔画线将右上图中的三孔插座、开关、螺口灯泡等未接好的元件的导线连接好。
58、下图是研究电流做功的多少跟哪些因素有关的实验装置．请画出这个实验相应的电路图．
59、如图1-16（a）所示是家庭电路中带有控制开关的三孔插座，请在图1-16（b）中，用笔画线
将控制开关和三孔插座正确地连接在家庭电路中，连接前请标明火线和零线。
