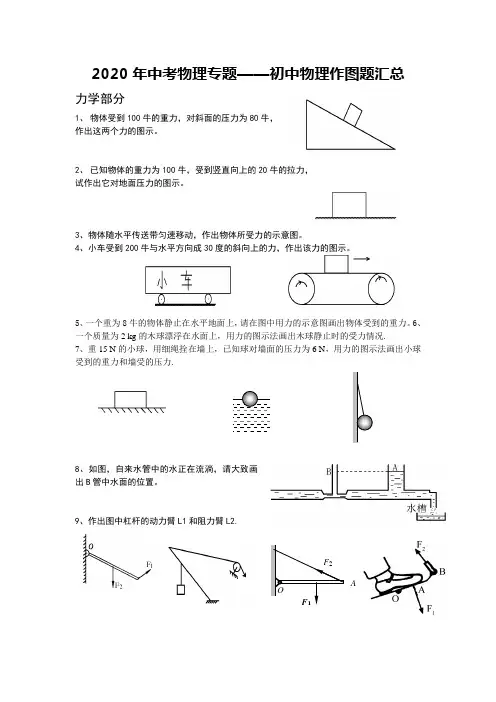

2020年中考物理专题——初中物理作图题汇总
力学部分
1、 物体受到100牛的重力，对斜面的压力为80牛， 作出这两个力的图示。

2、 已知物体的重力为100牛，受到竖直向上的20牛的拉力， 试作出它对地面压力的图示。

3、物体随水平传送带匀速移动，作出物体所受力的示意图。

4、小车受到200牛与水平方向成30度的斜向上的力，作出该力的图示。

5、一个重为8牛的物体静止在水平地面上，请在图中用力的示意图画出物体受到的重力。

6、一个质量为2 kg 的木球漂浮在水面上，用力的图示法画出木球静止时的受力情况.
7、重15 N 的小球，用细绳拴在墙上，已知球对墙面的压力为6 N ，用力的图示法画出小球受到的重力和墙受的压力.
8、如图，自来水管中的水正在流淌，请大致画出B 管中水面的位置。

9、作出图中杠杆的动力臂L1和阻力臂L2.
A
O
F 1
F 2
10、作出下图中拉力的力臂和重力的示意图。

11、作出定滑轮和动滑轮的杠杆示意图.
12、作出下列图中所用最小力的示意图。

13、按要求串绕滑轮组。

（起作用的绳子根数分别是2、3、4
、
4）14、车子陷在坑里，画出图中滑轮组拖车的最佳绕法。

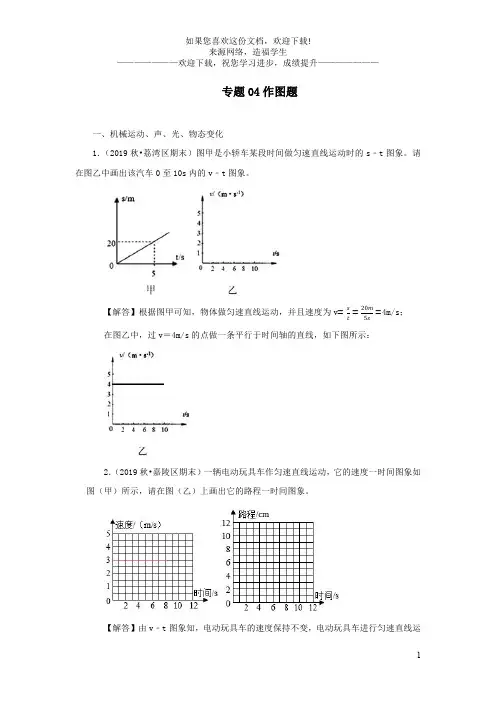

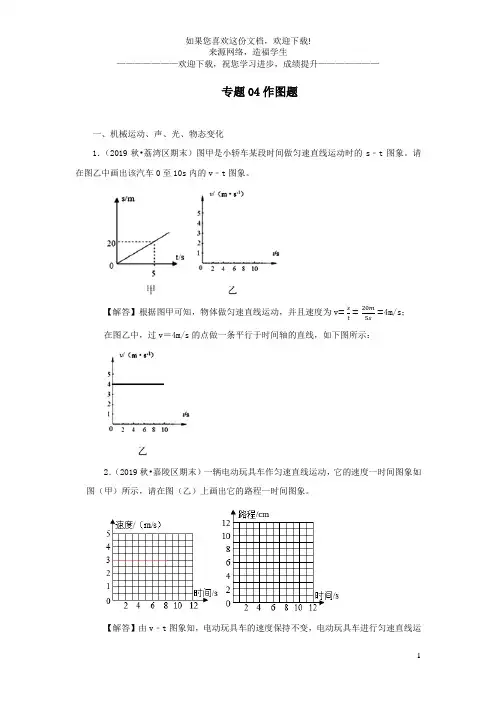

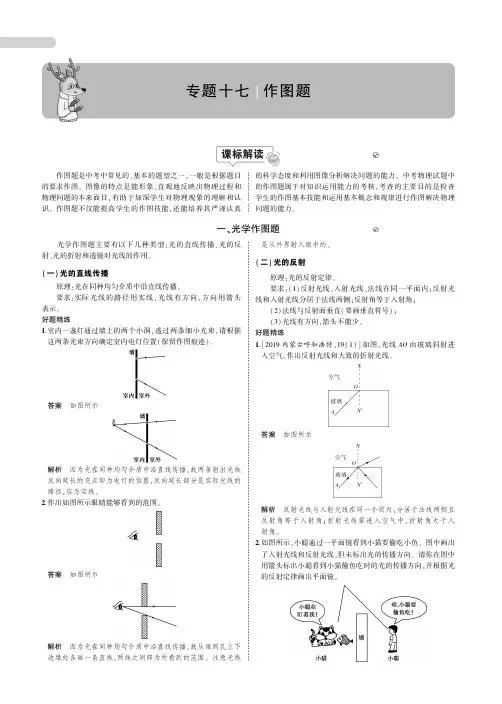

专题04作图题一、机械运动、声、光、物态变化1．（2019秋•荔湾区期末）图甲是小轿车某段时间做匀速直线运动时的s﹣t图象。

请在图乙中画出该汽车0至10s内的v﹣t图象。

【解答】根据图甲可知，物体做匀速直线运动，并且速度为v=st =20m5s=4m/s；在图乙中，过v＝4m/s的点做一条平行于时间轴的直线，如下图所示：2．（2019秋•嘉陵区期末）一辆电动玩具车作匀速直线运动，它的速度一时间图象如图（甲）所示，请在图（乙）上画出它的路程一时间图象。

【解答】由v﹣t图象知，电动玩具车的速度保持不变，电动玩具车进行匀速直线运动，并且能读出速度大小是3m/s，得s＝vt，可以计算电动玩具车在0s后、2s后、4s后的路程分别是：0m、由v=st6m、12m，在s﹣t图象上画出路程和时间的对应点（0，0）（2，6）（4，12），用线连接起来。

如图所示：3．（2019秋•天门月考）小明骑自行车以5m/s速度匀速行驶，请在直角坐标系中画出小明运动的v﹣t的图象。

【解答】在横轴和纵轴分别确定适当的时间、速度标度，然后在纵轴的5m/s出作横轴的平行线段。

如下图：4．（2019秋•信阳期中）如图所示的停表读数为3min10s，请在图中画出停表指针的位置。

【解答】3min10s，根据秒表的读数特点可判断，小盘的分度值是0.5min，指针在3min和4min之间，靠近3；大盘的分度值是0.1s，而大盘指针指在10s，如图所示：，5．（2019秋•重庆期中）如图中一支12.50cm的铅笔没有画完，请同学们在图中补充完整。

【解答】由图可知，铅笔尖在0刻度线处，则铅笔的末端在12.50cm＝125.0mm处，如图所示：。

6．（2019秋•潜江校级月考）如图所示，甲图是两位同学在一段时间内以不同速度匀速直线运动的三幅照片，请在乙、丙图中分别描述出男女同学这段时间内速度与时间（v ﹣t）、路程与时间（s﹣t）的大致图象。

【解答】由图知，女同学追赶并超过了男同学，女同学的速度比男同学的速度大。

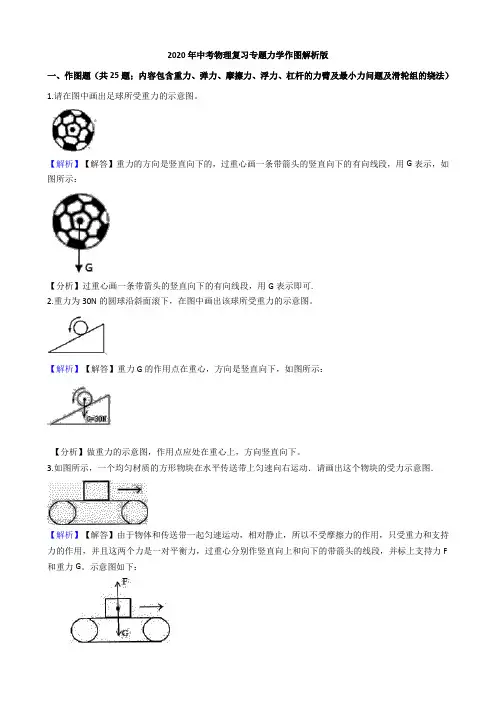

2020年中考物理复习专题力学作图解析版一、作图题（共25题；内容包含重力、弹力、摩擦力、浮力、杠杆的力臂及最小力问题及滑轮组的绕法）1.请在图中画出足球所受重力的示意图。

【解析】【解答】重力的方向是竖直向下的，过重心画一条带箭头的竖直向下的有向线段，用G表示，如图所示：【分析】过重心画一条带箭头的竖直向下的有向线段，用G表示即可.2.重力为30N的圆球沿斜面滚下，在图中画出该球所受重力的示意图。

【解析】【解答】重力G的作用点在重心，方向是竖直向下，如图所示：【分析】做重力的示意图，作用点应处在重心上，方向竖直向下。

3.如图所示，一个均匀材质的方形物块在水平传送带上匀速向右运动．请画出这个物块的受力示意图．【解析】【解答】由于物体和传送带一起匀速运动，相对静止，所以不受摩擦力的作用，只受重力和支持力的作用，并且这两个力是一对平衡力，过重心分别作竖直向上和向下的带箭头的线段，并标上支持力F 和重力G。

示意图如下：【分析】做重力的示意图，作用点应处在重心上，方向竖直向下。

4.在图中画出被拉长的弹簧对手指的弹力的示意图。

【解析】【解答】根据力的示意图的定义，将弹簧对手指弹力的方向、作用点表示出来即可。

【分析】首先对物体进行受力分析，看物体受几个力，再分析力的大小、方向和作用点，最后按照画图的要求画出各个力.5.如图乙所示，在水平桌面上用手指压铅笔尖，铅笔在竖直位置处于静止状态。

在图中画出铅笔所受弹力的示意图。

【解析】【解答】解：由图可知：铅笔受竖直向上的弹力和手对它竖直向下的弹力；如图所示：。

【分析】常见的弹力方向是垂直接触面指向受力物体，如果接触面不是平面的话需要垂直曲面的切面；有些接触的物体它们之间有没有弹力需要我们根据平衡条件进行判断.6.用力踢出的足球，在草地上运动，如图所示，请画出运动足球受到的弹力和摩擦力的示意图。

【解析】【解答】解：在草地上向右滚动的足球受到三个力的作用：竖直向下的重力G、地面竖直向上的支持力N（弹力）、水平向左的摩擦力f，力的作用点画在重心上。

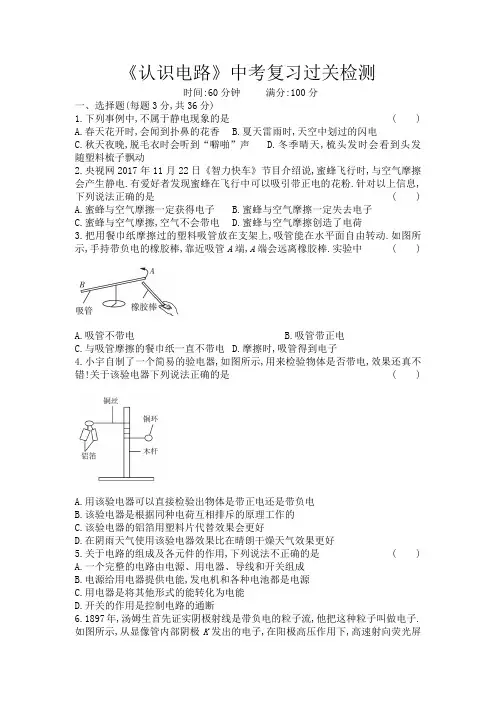

《认识电路》中考复习过关检测时间:60分钟满分:100分一、选择题(每题3分,共36分)1.下列事例中,不属于静电现象的是( )A.春天花开时,会闻到扑鼻的花香B.夏天雷雨时,天空中划过的闪电C.秋天夜晚,脱毛衣时会听到“噼啪”声D.冬季晴天,梳头发时会看到头发随塑料梳子飘动2.央视网2017年11月22日《智力快车》节目介绍说,蜜蜂飞行时,与空气摩擦会产生静电.有爱好者发现蜜蜂在飞行中可以吸引带正电的花粉.针对以上信息,下列说法正确的是( ) A.蜜蜂与空气摩擦一定获得电子 B.蜜蜂与空气摩擦一定失去电子C.蜜蜂与空气摩擦,空气不会带电D.蜜蜂与空气摩擦创造了电荷3.把用餐巾纸摩擦过的塑料吸管放在支架上,吸管能在水平面自由转动.如图所示,手持带负电的橡胶棒,靠近吸管A端,A端会远离橡胶棒.实验中( )A.吸管不带电B.吸管带正电C.与吸管摩擦的餐巾纸一直不带电D.摩擦时,吸管得到电子4.小宇自制了一个简易的验电器,如图所示,用来检验物体是否带电,效果还真不错!关于该验电器下列说法正确的是( )A.用该验电器可以直接检验出物体是带正电还是带负电B.该验电器是根据同种电荷互相排斥的原理工作的C.该验电器的铝箔用塑料片代替效果会更好D.在阴雨天气使用该验电器效果比在晴朗干燥天气效果更好5.关于电路的组成及各元件的作用,下列说法不正确的是( )A.一个完整的电路由电源、用电器、导线和开关组成B.电源给用电器提供电能,发电机和各种电池都是电源C.用电器是将其他形式的能转化为电能D.开关的作用是控制电路的通断6.1897年,汤姆生首先证实阴极射线是带负电的粒子流,他把这种粒子叫做电子.如图所示,从显像管内部阴极K发出的电子,在阳极高压作用下,高速射向荧光屏S,使荧光屏发光,则在显像管内部,电流的方向是( )A.从K到SB.从S到KC.从K到S和从S到K交替变化D.这样的电流无方向7.在如图所示的电路中,闭合开关后两盏灯都能发光的是( )A B C D8.某同学用导线把一个开关和一个灯泡接在一节干电池的两极上,当他断开开关时,小灯泡亮了;当他闭合开关时,小灯泡就不亮了.下列分析正确的是( )A.开关能够控制小灯泡的亮、灭,这个电路是正确的B.电路的连接是正确的,只是因为开关发生短路现象C.电路的连接是正确的,只是因为开关发生断路现象D.开关与小灯泡并联,开关闭合后发生短路,该电路是错误的9.如图所示电路中,开关能够同时控制两盏灯,且两灯发光情况互不影响的电路是( )A B C D10.[多选]分析如图所示的实物电路图,下列说法正确的是( )A.S1可控制L1、L2和L3B.出现局部短路,只有L1能发光C.出现局部短路,只有L2能发光D.S2控制L1、L2,且L1、L2并联11.大棚蔬菜为广大市民提供了放心的菜品.根据相关资料可知,15~30 ℃是大棚内蔬菜生长的适宜温度.小英学过电路知识后,为大棚设计了一个控制电路,其中,开关S1、S2是温控开关,当温度超过30 ℃时,开关S1闭合,电铃1响;当温度低于15 ℃时,开关S2闭合,电铃2响.那么,在下列设计的电路中,合理的是( )A B C D12.卫生间的取暖器上有出风口,可以吹凉风或暖气,单按“吹风”,就出凉风,但是单按“取暖Ⅰ”或“取暖Ⅱ”均不出风,必须开了“吹风”才吹暖风.下面电路符合设计的是( )A B CD二、填空题(每空1.5分,共30分)13.我们经常在加油站看到一条醒目的警示:“严禁用塑料桶运汽油”.这是因为在运输过程中汽油会不断与塑料桶壁摩擦,使塑料桶带有,造成火灾隐患.有A、B两个带电体,若A与B相互排斥,而A又与带正电的C相互吸引,那么A一定带电.14.某城市雕像遭到雷击,雕像右手手指被损坏.雷电的形成是由于两片带电云团在空中摩擦碰撞而产生大量电子,电子从云层转移到了地面.从物理学的角度分析,当雷电发生时,电流的方向是从到.(均填“云层”或“地面”)15.某宾馆设有地下停车场,地下值班室的工作人员可以通过操纵室内的开关,使存车司机通过看入口处的红、绿灯来判断是否有停车位,如图所示,开关拨到a时,灯亮,无车位;开关拨到b时, 灯亮,有车位.16.下面的六幅实物电路图中,属于断路的是,电源短路的是,局部短路的是.(填序号)17.如图所示是一把既能吹冷风,又能吹热风的电吹风机的简化电路,图中A是吹风机,B是电热丝.将插头插入插座,若只闭合开关S2,则电吹风吹出的是(填“热”或“冷”)风;若将开关S1、S2都闭合,则电吹风吹出的是(填“热”或“冷”)风.第17题图第18题图第19题图18.如图所示为国产油电混合动力汽车,给汽车蓄电池充电时,蓄电池相当于(填“用电器”或“电源”);汽车在转向前,司机会拨动方向盘旁边的横杆,汽车同侧的前后两个可以单独工作的转向灯就会同时闪亮,前后两个转向灯间是联的,方向盘旁边的横杆相当于.19.如图所示,只闭合开关,灯泡L和电铃串联;只闭合开关,灯泡L和电铃并联;同时闭合开关,会烧坏电源和导线.20.王恒同学在一次实验时连接了一个电路,如图所示,闭合开关后发现两灯泡都不亮,经检查发现是因为多连了导线而将电源短路,这是绝对不允许的.解决方法有两种:一可以去掉导线,将电路改成串联电路;二可以去掉导线FG,再连接导线,将电路改成并联电路.三、作图题(每题4分,共16分)21.按下列要求作图:(1)在图(a)的两个虚线框内,选填“电源”和“开关”的符号,并满足当开关都闭合时两灯组成并联电路.(2)在图(b)中,将实物电路补充完整,使灯L1、L2并联,且开关控制整个电路.(a) (b)22.请你根据如图甲所示的电路图,帮助小雨连接图乙中的实物电路.23.请根据下面的实物连接图,在虚线方框内画出对应的电路图.24.我市许多居民小区为了加强安全防范,都在楼口安装了防盗门.在防盗门上安有楼宇对讲装置(如图甲),在楼下按下对应住户的号码按钮,住户家中的门铃就会发出声音.图乙是它的电路图,请补充完整.四、实验探究题(第25题8分,第26题10分,共18分)25.学习了摩擦起电后,张放同学利用泡沫小球、烟盒内的铝箔、丝线等制作了一个验电器,并进行了一系列实验.(1)丝绸摩擦过的玻璃棒能吸引碎纸屑等轻小物体,是因为.(2)毛皮摩擦过的橡胶棒与验电器的金属球接触后,验电器的金属箔片张开一定角度,因为验电器带上了电荷.(3)塑料笔杆与头发摩擦带电后,先把小碎纸屑吸到笔杆上,然后小纸屑又被“弹”开,是因为吸到笔杆上的纸屑带上了与笔杆(填“相同”或“不相同”)的电荷.(4)通过上述实验和实验现象,说明物体可以通过和的方法带电.26.小刚和小强在组成串、并联电路的实验中,(1)在连接过程中,开关应该是(填“断开”或“闭合”)的;(2)小刚连接了如图所示电路,如果合上开关,两个灯泡都将(填“不会发光”或“会被烧坏”),出现(填“开路”或“短路”)现象;(3)小刚想将电路全部拆散,重新连接.小强认为只需拆除c这一根导线,就能成为两灯(填“串联”或“并联”)的正确电路;(4)小强认为,在小刚连接的电路中,如果将某根导线的一端移接到另一位置,电路就能成为两灯并联的正确电路了,请在图中要移接的导线上打上“×”号,并画出改动后的导线;(5)在虚线框中画出改正后的并联电路图.参考答案题号 1 2 3 4 5 6 7 8 9 10 11 12答案 A A D B C B C D B AD C C13.电荷负14.地面云层15.红绿16.②③④⑤⑥17.冷热18.用电器并开关19.S2S1、S3S1、S2、S320.AF AF EG21.(1)如图1所示. (2)如图2所示.图1 图2 22.如图所示.23.如图所示.24.如图所示.25.(1)带电体具有吸引轻小物体的性质(2)负(3)相同(4)摩擦接触26.(1)断开(2)不会发光短路(3)串联(4)如图1所示(5)如图2所示图1 图2。

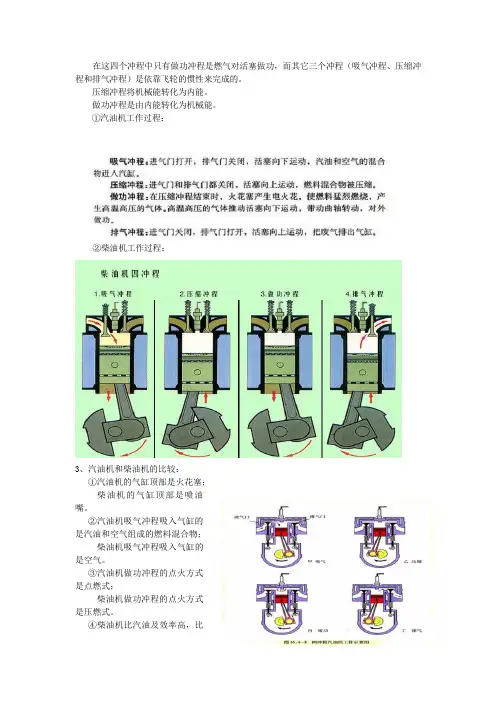

在这四个冲程中只有做功冲程是燃气对活塞做功，而其它三个冲程（吸气冲程、压缩冲程和排气冲程）是依靠飞轮的惯性来完成的。

压缩冲程将机械能转化为内能。

做功冲程是由内能转化为机械能。

①汽油机工作过程：②柴油机工作过程：3、汽油机和柴油机的比较：①汽油机的气缸顶部是火花塞；柴油机的气缸顶部是喷油嘴。

②汽油机吸气冲程吸入气缸的是汽油和空气组成的燃料混合物；柴油机吸气冲程吸入气缸的是空气。

③汽油机做功冲程的点火方式是点燃式；柴油机做功冲程的点火方式是压燃式。

④柴油机比汽油及效率高，比较经济，但笨重。

)正确使用电流表的规则：①电流表必须和被测的用电器串联。

如果电流表与用电器并联，不但测不出流经此用电器的电流，如果电路中没有别的用电器还会因为电流表直接连到电源的两极上使电流过大而烧坏电流表。

②“+”“－”接线柱的接法要正确，必须使电流从“＋”接线柱流进电流表，从“－”接线柱流出来。

否则电流表的指针会反向偏转。

③被测电流不能超过电流表量程。

若不能预先估计待测电流的大小时，应选用最大量程进行试触。

若被测电流超过电流表的量程将使指针转出刻度范围把指针打弯或把电流表烧坏。

在试触过程中若指针偏转超过最大值则应断开开关检查；如果指针偏转幅度太小（小于0.6A），会影响读数的准确性，应选用小量程档。

④绝对不允许不经过用电器而把电流表直接连到电源的两极上。

否则将烧坏电流表。

使用电表前，如果指针不指零，可调整中央调零螺旋使指针调零。

正确使用电压表的规则：①电压表必须和被测的用电器并联。

如果与被测用电器串联，会因为电压表内阻很大，此段电路开路而无法测此用电器两段的电压。

如果被测用电器在支路上，这时电压表测的是其他支路两端的电压；如果被测用电器在干路上，则整个电路便成开路了，这时电压表测的是电源电压。

②“+”“－”接线柱的接法要正确，必须使电流从“＋”接线柱流进电压表，从“－”接线柱流出来。

否则电压表的指针会反向偏转。

③被测电压不能超过电压表量程。

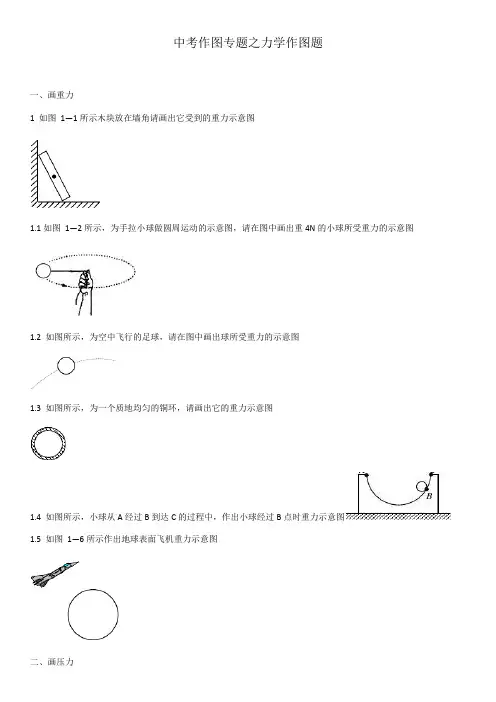

中考作图专题之力学作图题一、画重力1 如图1—1所示木块放在墙角请画出它受到的重力示意图1.1如图1—2所示，为手拉小球做圆周运动的示意图，请在图中画出重4N的小球所受重力的示意图1.2 如图所示，为空中飞行的足球，请在图中画出球所受重力的示意图1.3 如图所示，为一个质地均匀的铜环，请画出它的重力示意图1.4 如图所示，小球从A经过B到达C的过程中，作出小球经过B点时重力示意图1.5 如图1—6所示作出地球表面飞机重力示意图二、画压力2 如图2—1所示作出各物体对墙面的压力示意图2.1 如图2—2所示画出小球对墙面压力示意图三、画重力和浮力3 如图3—1所示完成两个乒乓球漂浮在水面上作出它受到的重力和浮力示意图3.1 如图3—2所示完成一个物体在水中上浮、悬浮、下沉它受到的重力和浮力示意图四、画摩擦力4 如图4—1所示，用弹簧测力计以一定速度向右拉动木块，请作出该物体与地面之间的摩擦力4.1 如图4—2所示，一磁性粉笔擦紧贴在黑板上，请画出磁性粉笔擦与黑板之间的摩擦力4.2 如图4—3所示，一物块固定在斜面上，请画出物块与斜面之间的摩擦力示意图4.3 如图4—4所示，一物体以某一速度匀速在斜面向上滑动，请作出该物体与斜面之间的摩擦力4.4 如图4—5所示，一物体以某一速度匀速在斜面向下滑动，请作出该物体与斜面之间的摩擦力4.5 如图4—6所示，一物块在传送带带动下做匀速向右运动，当传送带突然加速时请画出此时物块与传送带之间的摩擦力4.6 如图4—7所示，一物块在传送带带动下做匀速向右运动，当传送带突然减速时请画出此时物块与传送带之间的摩擦力五、画拉力5 如图5—1所示请作出向右100N拉车的力5.1 如图5—2所示画出作用小船上与水平方向成30°角，大小为200N沿斜上方拉小船的力六、画受力（一个或多个注意平衡力和非平衡力）6 如图6—1所示请画出静止在地面上小球受力示意图6.1 如图6—2所示请画出静止在斜面上的物体的受力示意图6.2 如图6—3所示一磁性粉笔擦紧贴在黑板上，请画出粉笔擦的受力示意图6.3 如图6—4所示，一物体以某一初速度冲上粗糙斜面，请作出该物体受力示意图6.4 如图6—5所示，一物体以某一初速度冲上光滑斜面，请作出该物体受力示意图6.5 如图6—6一木车在光滑的斜坡下滑，画出小车下滑过程中受力示意图6.6 如图6—7一木车在粗糙的斜坡下滑，画出小车下滑过程中受力示意图6.7 如图6—8所示，电灯静止不动，画出电灯所受各力的示意图6.8 如图6—9所示足球被挂在墙上，请画出它受力示意图6.9 如图6—10所示，试画出摆动的小球在A点时的受力示意图（不计空气阻力）6.10 如图6—11所示为手拉小球做圆周运动的示意图，请在图中画出小球受力的示意图（不计空气阻力）6.11 如图6—12所示请作出向上抛出篮球的受力示意图（空气阻力不忽略、浮力忽略）6.12 如图6—13所示一个木球靠在墙边，请作出木球受力示意图6.13 一个铁球放在如图6—14所示位置，请画出铁球受力示意图6.14 如图所示一降落伞下方挂有救灾物资，现在降落伞正在匀速下降，请画出救灾物资受力示意图6.15 如图所示在平直公路上匀速行驶的汽车受到了几对平衡力的作用，请你图中画出汽车受力的示意图6.16 如图6—17所示在平直公路上停着一辆汽车，请你图中画出汽车受力的示意图6.17 如图6—18所示是正在足球场上滚动的足球，请画出足球受力的示意图6.18 如图所示传送带上有一个物体M，质量为2kg ,它与传送带一起以1m/s的速度在水平方向向右匀速运动，不计空气阻力．请在图中画出M受力情况的示意图6.19 如图6—20所示一小车在光滑平面上向右运动，请画出小车受力示意图6.20 如图所示一小车在粗糙平面上向右运动，请画出小车所受的重力、支持力、摩擦力示意图6.21 如图所示，小明用100N的力推箱子（箱子仍静止不动），请画出箱子受力的示意图6.22 如图所示一小纸箱随手扶电梯匀速上升，请画出纸箱受力示意图6.23 如图6—24所示广场上一只氢气球用细线系于地上，请画出氢气球受力示意图6.24 如图6—25所示一小车水平向右匀速运动在车厢的顶端用细绳悬挂一个小球，请画出小车突然减速时小球的受力示意图（不考虑空气阻力）6.25 如图6—26所示一小车水平向右匀速运动在车厢的顶端用细绳悬挂一个小球，小球与竖直车厢壁刚好接触但不挤压，请画出小车突然减速时小球的受力示意图（不考虑空气阻力）七、画力臂7 如图所示请画出杠杆的动力臂和阻力臂，并标明L1和L27.1 如图所示请画出杠杆的动力臂和阻力臂，并标明L1和L27.2 如图所示请画出杠杆的动力臂和阻力臂，并标明L1和L27.3 古代护城河上安装的吊桥可以看成一个杠杆，如图所示，请你在图中画出动力臂L1八、画力臂和力8如图所示，一工人用撬棍将石头撬起，请画出动力臂以及阻力8.1 如图所示一个羊角锤将一个铁钉撬起，请画出该杠杆的支点、阻力、动力臂8.2 图中ABO可看成杠杆，O 为支点，请在图中画出该杠杆的动力臂、阻力臂和所受阻力的示意图8.3 作出图中的闸刀使用中的两个力臂，并标明L1和L28.4 在图中画出抽水机手柄A点所受动力F1的力臂L1和B点所受阻力F2的示意图8.5 如图所示，画出作用在“开瓶起子”上动力F1的力臂和阻力F2的示意图8.6 如图所示，一把剪刀正在剪硬物，请根据动力方向确定阻力及阻力臂8.7 如图所示，某同学正在用筷子夹食物，请根据阻力方向确定动力及动力臂8.8 玩具“不倒翁”被扳倒后会自动立起来。
