2020年中考物理 作图专题复习

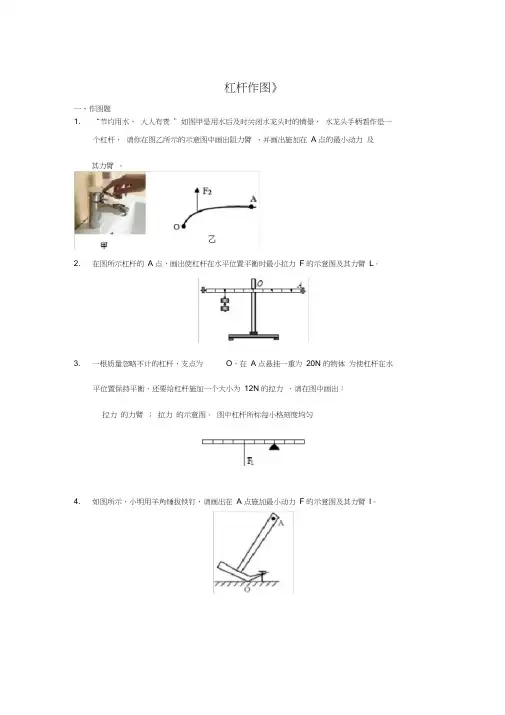

杠杆作图》一、作图题1. “节约用水，人人有责”如图甲是用水后及时关闭水龙头时的情景，水龙头手柄看作是一个杠杆，请你在图乙所示的示意图中画出阻力臂，并画出施加在A 点的最小动力及其力臂。

2. 在图所示杠杆的A 点，画出使杠杆在水平位置平衡时最小拉力F 的示意图及其力臂L。

3. 一根质量忽略不计的杠杆，支点为O，在A 点悬挂一重为20N 的物体为使杠杆在水平位置保持平衡，还要给杠杆施加一个大小为12N 的拉力，请在图中画出：拉力的力臂；拉力的示意图。

图中杠杆所标每小格刻度均匀4. 如图所示，小明用羊角锤拔铁钉，请画出在A 点施加最小动力F 的示意图及其力臂l。

5. 如 图 所 示 ， 用 起 子 开 启 瓶 盖 ， 请 确 定 支 点 O 的 位 置 ， 画 出 F 的 力 臂 。

6. 如图甲是一个 “胀管器 ”，其手柄 OBA 在使用时是一个杠杆。

图乙是其简化的示意图， 图中 O 为支点， 是使用 “胀管器 ”时 B 点受到的阻力。

请在图乙中画出：阻力臂 ；作用在 A 点的最小动力 及其力臂 ．7. 手机自拍已成一种时尚。

如图所示是使用自拍杆辅助手机进行自拍时的示意图， 将自拍可绕 O 点转动。

在图上画出动力臂 和阻力 的示意图。

9. 如图所示， 为了让杠杆静止在图中位置， 请画出在 A 点所施加的最小动力 F；并作出重8.和 的力臂 和 。

右图是一个杠杆式简易起吊机， 它上面装了一个定滑轮可以改变拉绳的方向，杠杆OBAA 是剪钢丝处，B 为手的用力点， O 为转动轴 支点 ，右图为单侧钳柄及相连部分示意图。

请在图中画出钢丝钳剪钢丝时的动力臂 和阻力 。

12. 如图所示， 在杠杆 AB 上挂了一个重为 G 的物体， 为使杠杆在图中的位置静止。

请画出 重力 G的示意图、杠杆受到最小的动力 F 和 F 的力臂 L 。

13. 为使杠杆 OA 保持静止，画出在 A 点所加最小力 的示意图和阻力 的力臂。

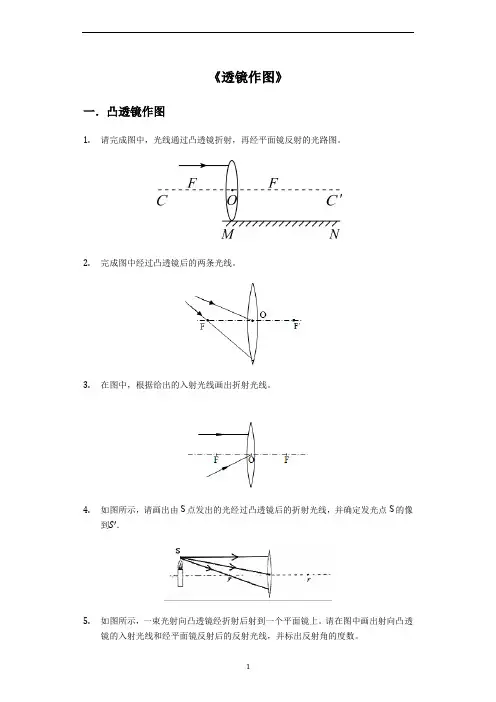

《透镜作图》一．凸透镜作图1.请完成图中，光线通过凸透镜折射，再经平面镜反射的光路图。

2.完成图中经过凸透镜后的两条光线。

3.在图中，根据给出的入射光线画出折射光线。

4.如图所示，请画出由S点发出的光经过凸透镜后的折射光线，并确定发光点S的像到．5.如图所示，一束光射向凸透镜经折射后射到一个平面镜上。

请在图中画出射向凸透镜的入射光线和经平面镜反射后的反射光线，并标出反射角的度数。

6.如图所示，完成凸透镜的光路图。

7.如图所示，凸透镜主光轴与水面重合，即：上半部分在空气中，下半部分在水中，请作出通过凸透镜的入射光线，以及折射入水后的光线方向大致符合物理规律即可。

8.图中的入射光线平行于凸透镜主光轴，画出经凸透镜后的折射光线。

9.如图所示，一条光线经平面镜反射后，过凸透镜的焦点F射向凸透镜。

请在图中画出射向平面镜的入射光线和经凸透镜后的折射光线；10.如图，S是点光源。

正确画出从点光源S发出的两条射向凸透镜光线，以及其通过凸透镜折射后的光线要求两条光线不能重复。

二、凹透镜作图11.按要求作图：请在图中画出两束入射光线对应的折射光线。

12.请补充完整通过凹透镜两条光线的光路图其中一条光线指向透镜左侧焦点，另一条光线平行于主光轴13.请将光路图补充完整。

14.如图所示，一束光线经凹透镜折射后，射向与凹透镜主光轴平行的平面镜上，请画出：射向凹透镜的入射光线；经平面镜的反射光线。

15.在图中画出入射光线经过凹透镜后的折射光线。

16.如图所示，ab是光源S射向平面镜后的一条反射光线，并射向凹透镜的焦点是光源S在平面镜中的像．请画出：光源S的位置；的入射光线；经凹透镜的折射光线．17.画出图中从S点射出的两条入射光线经过透镜后的折射光线18.如图所示，由水中折射出的一条光线ab照射到凹透镜上，光线ab与凹透镜的主光轴平行，其中F为凹透镜的焦点，O为光心。

请画出：折射光线ab在水中的入射光线。

水中入射光线在水面发生反射时的反射光线。

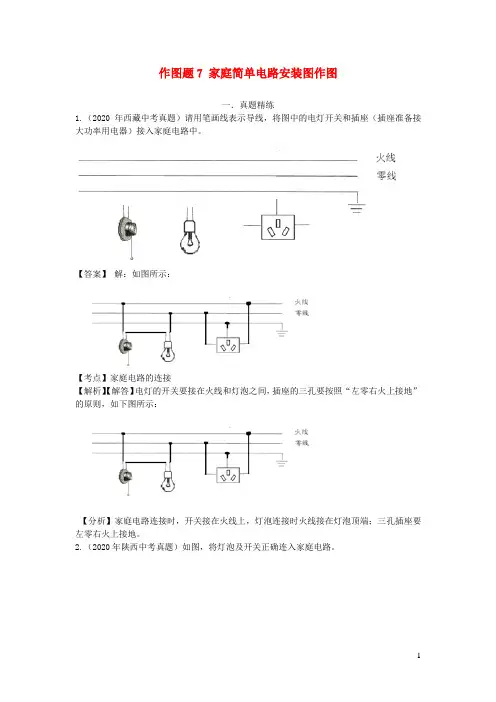

作图题7 家庭简单电路安装图作图一．真题精练1.（2020年西藏中考真题）请用笔画线表示导线，将图中的电灯开关和插座（插座准备接大功率用电器）接入家庭电路中。

【答案】解：如图所示：【考点】家庭电路的连接【解析】【解答】电灯的开关要接在火线和灯泡之间，插座的三孔要按照“左零右火上接地”的原则，如下图所示：【分析】家庭电路连接时，开关接在火线上，灯泡连接时火线接在灯泡顶端；三孔插座要左零右火上接地。

2.（2020年陕西中考真题）如图，将灯泡及开关正确连入家庭电路。

【答案】解：如图所示：【考点】家庭电路的连接【解析】【解答】灯泡应该接在零线和火线之间，且开关必须接火线，图形连接如下【分析】灯泡连接在家庭电路中，开关接在火线上。

3.（2020年广元中考真题）用笔画线表示导线，将图中的开关、电灯正确接入家庭电路中。

【答案】解：如图所示：【考点】家庭电路的连接【解析】【解答】开关控制灯泡时，火线首先接入开关，然后进入灯泡顶端的金属点；零线直接接入灯泡螺旋套，如图所示：【分析】家庭电路中，开关控制灯泡时，火线首先过开关，然后进入灯泡顶端的金属点，零线直接接入灯泡的螺旋套；这样连接的电路，不但开关控制灯泡，而且断开开关，切断火线，更换灯泡时，更安全。

4.（2020年苏州中考真题）如图，请把节能灯正确接人到家庭电路中。

【答案】解：如图所示：【考点】家庭电路的连接【解析】【解答】火线先进入开关，再进入灯泡顶端的金属点，零线直接接入灯泡的螺旋套，如图所示：。

【分析】家庭电路中，开关要连在火线上，保险丝和空气开关要连在火线上，三孔插座遵循遵循左零右火上接地的连线，用电器的金属外壳要接地线，可以防止表面带电而引发触电事故。

5.（2020年甘肃中考真题）一间教室要安装2盏“220 V60 W”的电灯和一个插座，要求开关S控制两盏灯，且每盏灯都能正常发光，请按以上要求将图中元件用笔画线代替导线连接起来．【答案】解:如图所示 :【考点】家庭电路的连接【解析】【解答】教室的电灯是并联的，要求开关S控制两盏灯，则开关S安装在两盏灯并联电路的干路上，且开关要安装在火线上，插座要求左孔接零线，右空接火线，作图如下：【分析】家庭电路中，开关要连在火线上，保险丝和空气开关要连在火线上，三孔插座遵循遵循左零右火上接地的连线，用电器的金属外壳要接地线，可以防止表面带电而引发触电事故。

作图题专题一、力学1．如图，金属块A 在粗糙的水平面上向右滑行，请在图中画出金属块所受重力和摩擦力的示意图。

2．如图，杠杆的一端挂一重物，杠杆处于静止状态，请画出力F 的力臂L 。

3．钓鱼竿钓鱼的示意图如图所示，O 为支点，F 1是手对鱼竿的作用力，请画出：①鱼线对钓鱼竿拉力F 2的示意图；②F 1的力臂。

4．如图所示，作出：①重物M 所受重力的示意图；②以O 为支点，力F 1的力臂.5．如图所示，F 1是作用在抽水机手柄A 点的动力，O 为支点，请在图中画出F 1的力臂和阻力的示意图。

6．请画出图中动力F 1的力臂L 1和物体所受重力的示意图．7．粗细均匀棒的一端在力F 的作用下（如图所示），处于杠杆平衡状态．要求：（1）画出棒所受重力G 的示意图； （2）画出力F 的力臂l 1；（3）比较两力的大小：G______F 。

8．如图所示，课桌的重心在O 点，若在课桌的C 点用力F 把桌腿B 抬离地面，在抬起时另一桌腿A 没有滑动，请在图中画出F 相对于A 点的力臂l 1、重力G 的示意图、并标出重力的力臂l 2。

9．图所示是能绕O 点转动的杠杆，请画出足球受到的重力G 和力F 的力臂L.10．如图所示，用螺丝刀撬起图钉．请在图上画出螺丝刀受到图钉阻力F 2的力臂；并画出作用在螺丝刀柄上A 点的最小动力F 1的示意图．MF 1 ABOOF11．如图是小黄为新装的空调室外机设计的支架，请在图上画出空调室外机受到的重力，假设其重心就在其几何中心上。

支架可以看作杆杠，以O 为支点，在支架P 孔处拉一根铁线到墙上固定，要使铁线受到的拉力最小，请在P 孔处画出铁线到墙的方向。

并画出铁线拉力F 的力臂l ． 12．下图中，站在地面上的小华借助滑轮组匀速提升重物，请画出最省力的绕线方法．13．如图乙所示，有一铅球放在水平桌面上．请画出铅球对桌面的压力和桌面对铅球的支持力的示意图．14．为使杠杆ON 在图中位置能保持静止，需在M 点施加一个力F ．画出物体A 对杆的拉力的力臂和在M 点对杆的最小拉力F 的示意图；15．图6中AB 是用软绳悬挂的杠杆，请在A 点画出能使杠杆在图示位置平衡的最小拉力的示意图。

2020年中考物理试题分类汇编：光学作图1.（2020营口如图所示，水平放置的凹透镜，F是它的焦点，光线a经回透镜折射后，再经平面镜反射，以图示的角度射到竖直放置的屏幕上。

请在图中确定平面镜的位置，完成光路图并标出经平面镜反射时反射角的大小。

【答案】2．（2020眉山）如图所示，探究凸透镜成像时，F是凸透镜的焦点，S是蜡烛火焰上的一点，试作出S的像S'。

【答案】3．（2020娄底）如图，OA是光源S发出的一条经平面镜反射后的反射光线，反射光线OA 经过了凸透镜焦点F．请作出OA的入射光线和经凸透镜折射后的折射光线。

【答案】4．（2020无锡）请在图中画出木棒AB在平面镜中所成的像。

【答案】。

5.（2020雅安）请在图中，画出入射光线AO的反射光线并标出反射角的度数。

【答案】6.（2020泰州）如图甲所示，完成图中光路__________；【答案】7.（2020聊城）一束光从水斜射入空气中，其折射光线如图所示，请在图中作出此光线的人射光线（注意标出法线）。

【答案】8.（2020宿迁）作出图中物体AB在平面镜中的像A′B′。

【答案】9.（2020西宁）如图所示，请将光路图补充完整。

【答案】10.（2020 阜新）小明站在池水旁观赏游鱼，恰好看见一架飞机飞过，分别用 A代表小明的眼睛、B 代表看到的鱼、C 代表看到的飞机，请画出小明看见鱼和飞机的光路图，并用“D”大致标出鱼在池水里的实际位置。

（保留必要的作图痕迹）【答案】11.（2020鄂尔多斯）如图是投影仪的简化结构图。

请在图中画出入射光线经凸透镜折射及再经平面镜反射后的光路图。

【答案】12.（2020潍坊）如图所示，在清水池底水平放置一平面镜，一束光射向水面的A点，经水折射和平面镜一次反射后射向水面的B点，请作出该过程的光路图。

【答案】13.（2020郴州）画出经过凹透镜后的折射光线。

【答案】14.（2020毕节）如图，一束光线竖直向上射向平面镜，经反射后又射向透镜，请完成光路图____。

中考物理真题分类练习——力学作图【答案】1.（2020潍坊，16）如图所示，物体上系一细线，细线右端固定，物体静止在水中时细线恰好水平，请作出物体受力的示意图。

2.（2020襄阳，20）请画出木块所受重力的示意图。

3.（2020巴中，27）如图所示，轻质杠杆OMN上挂一重物，为使杠杆在图中位置平衡，请在N端画出最小力的示意图。

4.（2020盐城，21）在图中画出小车受到重力的示意图。

5.（2020广东，15）如图所示，用一根硬棒通过支点O撬起石头，画出石头所受重力G的示意图，以及力F的力臂l。

6.（2020广东，17）重为G的鸡蛋沉在盛有水的杯子的底部，向水中加入食盐并使其溶解，鸡蛋渐渐浮起，最终漂浮在水面，如图甲所示。

请在图乙中画出上述过程中鸡蛋所受的浮力F随时间t变化的大致图象。

7.（2020连云港，18）如图所示，物体A放在B上，在水平拉力F作用下一起向右做匀速直线运动，不计空气阻力，画出物体A的受力示意图。

8.（2020济宁，18）请在图中画出跳水运动员对跳板的压力。

9.（2020泰州，22）如图乙所示，画出拉力F的力臂l和物体B所受重力G的示意图__________；10.（2020聊城，20）如图是起重机将货物吊起的情景.O 为支点，F 1为动力，F 2为阻力。

请画出阻力F 2的力臂l 2.11.（2020宿迁，18）下图为正在水中上浮的乒乓球，作出乒乓球受到的重力与浮力的示意图。

12.（2020营口，24）如图甲所示是一种红酒开瓶器，图乙是其简化的示意图，O 是支点，2F 是瓶塞作用在B 点的阻力。

请在图乙中画出阻力臂2l ，并画出作用在A 点的最小动力1F 及动力臂1l 。

13．（2020娄底，20）如图所示，质地均匀的圆柱形细木棒放在地面上，另一端与支点O 连接，在图中画出木棒所受重力的示意图、重力的力臂。

14．（2020无锡，24）如图所示，鸡蛋悬浮在盐水中，请画出鸡蛋受到的重力G和浮力F的示意图。

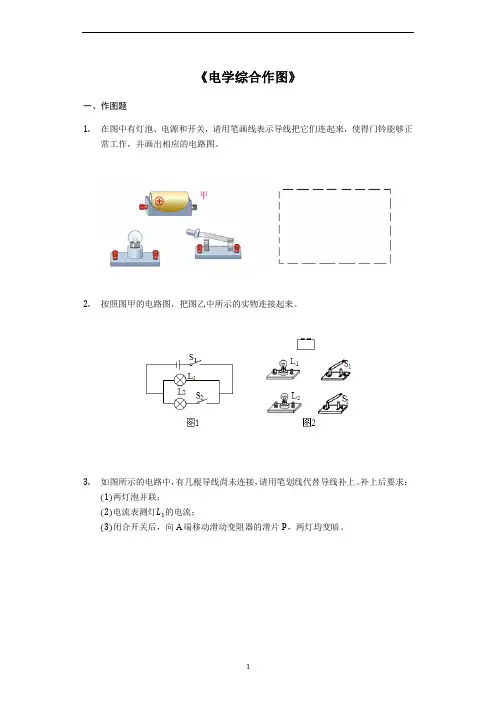

《电学综合作图》一、作图题1.在图中有灯泡、电源和开关，请用笔画线表示导线把它们连起来，使得门铃能够正常工作，并画出相应的电路图。

2.按照图甲的电路图，把图乙中所示的实物连接起来。

3.如图所示的电路中，有几根导线尚未连接，请用笔划线代替导线补上。

补上后要求：两灯泡并联；电流表测灯的电流；闭合开关后，向A端移动滑动变阻器的滑片P，两灯均变暗。

4.根据如图所示的实物图，在虚线框内画出对应的电路图。

5.如图，根据实物连接图，在方框中画出对应的电路图。

6.如图，使用笔画线代替导线完成电路。

要求：两灯并联，开关控制干路，电流表测量干路电流，导线不能交叉。

7.根据实物连接图画出电路图。

8.请根据图中所示的实物图，在虚线框中画出对应的电路图。

9.如图是某种手电筒的剖面图，请按照实物剖面图，在虚线框中画出这种手电筒的电路图。

10.如图所示是楼梯照明灯的模拟电路。

要求是，在楼梯的上下两端都能对灯进行控制。

请在图上补画连接导线，使之符合这一要求。

11.如图所示的电路中，有一根导线尚未连接，请用笔画线代替导线补上。

补上后要求：闭合电键S，向右移动滑动变阻器的滑片P，电流表示数变小。

12.根据实际连接的电路，在右边空白处画出电路图．13.请根据下表中给出的信息，用笔画线代替导线将图中实物图补充连接成完整电路．14.根据如图所示的实物连线图，画出对应的电路图。

要求连线要横平竖直，尽量使电路图简洁美观。

15.根据下面的实物图画出与之对应的电路图。

16.在如图的电路中，有两根导线尚未连接，请用笔画线代替导线补上。

要求当滑片P向左移动时，灯L亮度不变且电流表示数变小。

17.按要求设计并连接电路。

要求：两灯并联；电流表测灯的电流；变阻器用来改变灯的电流且其滑片向左移动时，灯变亮。

则把设计好的电路图画在左边方框内，根据左边设计的电路图把右边的实物图连成电路。

18.在如图所示的电路中，以笔线代替导线，补两根导线，要求：电键S闭合后，小灯才能发光。

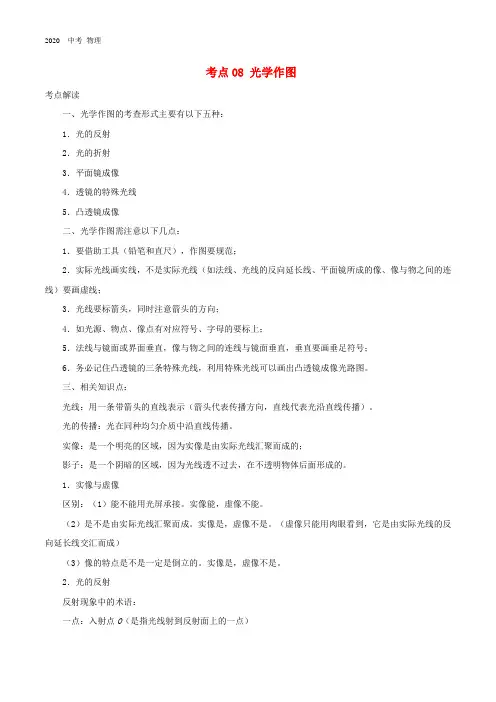

考点08 光学作图考点解读一、光学作图的考查形式主要有以下五种：1．光的反射2．光的折射3．平面镜成像4．透镜的特殊光线5．凸透镜成像二、光学作图需注意以下几点：1．要借助工具（铅笔和直尺），作图要规范；2．实际光线画实线，不是实际光线（如法线、光线的反向延长线、平面镜所成的像、像与物之间的连线）要画虚线；3．光线要标箭头，同时注意箭头的方向；4．如光源、物点、像点有对应符号、字母的要标上；5．法线与镜面或界面垂直，像与物之间的连线与镜面垂直，垂直要画垂足符号；6．务必记住凸透镜的三条特殊光线，利用特殊光线可以画出凸透镜成像光路图。

三、相关知识点：光线：用一条带箭头的直线表示（箭头代表传播方向，直线代表光沿直线传播）。

光的传播：光在同种均匀介质中沿直线传播。

实像：是一个明亮的区域，因为实像是由实际光线汇聚而成的；影子：是一个阴暗的区域，因为光线透不过去，在不透明物体后面形成的。

1．实像与虚像区别：（1）能不能用光屏承接。

实像能，虚像不能。

（2）是不是由实际光线汇聚而成。

实像是，虚像不是。

（虚像只能用肉眼看到，它是由实际光线的反向延长线交汇而成）（3）像的特点是不是一定是倒立的。

实像是，虚像不是。

2．光的反射反射现象中的术语：一点：入射点O（是指光线射到反射面上的一点）两角：入射角（指入射光线与法线之间的夹角）反射角（指反射光线与法线之间的夹角）三线：入射光线（指射到物体表面的光线）反射光线（指被物体反射出的光线）法线（指垂直于镜面的虚线）反射定律：三线同面，法线居中，两角相等。

即：①反射光线、入射光线和法线在同一平面上；②反射光线、入射光线分居法线的两侧；③反射角等于入射角。

注意因果关系，入射决定了反射，应把反射叙述在前面。

关于光的反射定律，应掌握以下几点：（1）一条反射光射只对应一条入射光线（2）入射光线垂直于反射面时，入射角为0°，反射角为0°，三线重合，但方向相反。

（3）在反射现象中，入射角的取值范围：0°≤入射角<90°，入射角只有在这个范围内，才发生反射现象。

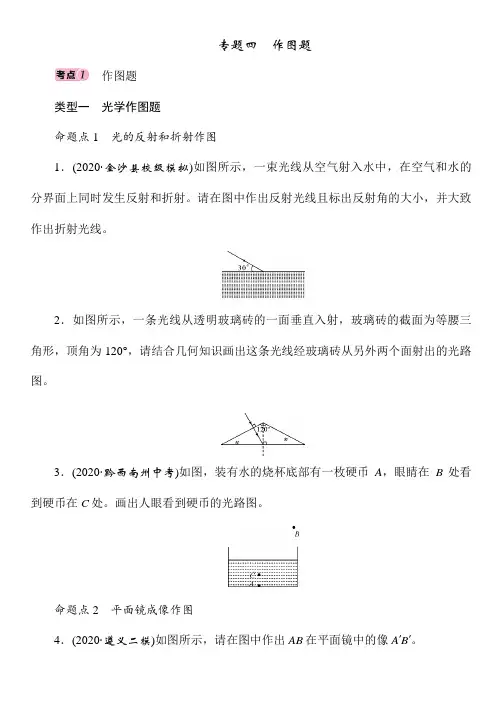

专题四作图题作图题类型一光学作图题命题点1光的反射和折射作图1．(2020·金沙县校级模拟)如图所示，一束光线从空气射入水中，在空气和水的分界面上同时发生反射和折射。

请在图中作出反射光线且标出反射角的大小，并大致作出折射光线。

2．如图所示，一条光线从透明玻璃砖的一面垂直入射，玻璃砖的截面为等腰三角形，顶角为120°，请结合几何知识画出这条光线经玻璃砖从另外两个面射出的光路图。

3．(2020·黔西南州中考)如图，装有水的烧杯底部有一枚硬币A，眼睛在B处看到硬币在C处。

画出人眼看到硬币的光路图。

命题点2平面镜成像作图4．(2020·遵义二模)如图所示，请在图中作出AB在平面镜中的像A′B′。

5．画出图中点光源S发出的光线经平面镜反射后过P点的光路。

命题点3透镜三条特殊光线作图6．(2020·织金县期末)如图所示，请画出入射光线a、b、c经过透镜后的折射光线。

7．(2020·眉山中考)如图所示，探究凸透镜成像时，F是凸透镜的焦点，S是蜡烛火焰上的一点，试作出S的像S′。

8．(2020·丹东中考)如图，凹透镜与凸透镜的主光轴平行且凸透镜的主光轴与水面重合，凹透镜的虚焦点为F1，凸透镜的焦点为F2，一条光线(该光线的延长线过凹透镜的虚焦点F1)经凹透镜折射后射向凸透镜，后经凸透镜折射后最终射入水中，请画出此过程的光路图。

类型二力学作图题命题点1力的示意图9．(2020·无锡中考)如图所示，鸡蛋悬浮在盐水中，请画出鸡蛋受到的重力G和浮力F的示意图。

10.(2020·安顺中考)如图所示，物块置于长木板上表面，两者一起沿斜面匀速下滑，物块与木板始终保持相对静止。

请在图中画出长木板对物块作用力的示意图。

(O 点为力的作用点)命题点2杠杆与滑轮作图11．(2020·重庆中考A卷)如图，力F作用在杠杆的A端，画出它的力臂l。

《光学综合作图》一．光沿直线传播1.如图，画出物体AB经小孔0在MN上所成的像。

2.如图所示，月球运行到太阳和地球之间会发生日食，地球上某一区域会看不到A点发出的太阳光．根据光沿直线传播的道理，画出产生这一现象的光路图．3.如图为“坐井观天”的示意图，设点E为青蛙的眼睛，请利用光的直线传播知识画出它能看到天空的范围．4.画出图中物体AB在白纸板上影子A′B′的位置。

5.如图所示，A点处有一电灯，画出立杆BC在地面上的影子．二．光的发射6.如图所示，由点光源S发出的一束光AB射到镜面MN上，CD是由S发出的另一束入射光的反射光，请在图中画出点光源S的位置。

7.如图所示，平面镜前有一点光源S发出的一束光线被平面镜反射后经过A点，请作出该光线的光路图。

8.如图所示，入射光线与镜面成30°，请按照要求作答：①画反射光线；②标出反射角。

9.画出图中人眼通过平面镜M看到桌底下球的光路。

10.雨后晴朗的夜晚，为了不踩到地上的积水，人们根据生活经验判断：迎着月光走，地上发亮的是水。

请在示意图中作图以证明此判断。

11.请画出由光源S发出并经过A点的两条光路图。

三、平面镜成像特点12.物体AB放在平面镜前，请在图中画出它经平面镜所成的像。

13.如图所示，平面镜上方有一竖直挡板P，在AB和CD之间的区域内可以看见挡板左侧的一个发光点S在平面镜中的像。

在图中找出挡板左侧这个发光点的位置。

14.春天，小刚和同学们在水库游玩，看到一颗树在水中的倒影。

如图所示，若小刚的眼睛用A点表示，树顶用B点表示，请画出小刚看见树在水中的倒影B的光路图。

15.如图，在平面镜的上方有一发光点S，OB、O′B′分别是S发出的两条光线经平面镜后的反射光线，请根据平面镜成像特点确定发光点的位置。

(要求保留必要的辅助线)四、光的折射16.如图所示，水里的光源O发出的一条光线射向水面，在水面处发生反射和折射，反射光线经过P点，折射光线经过A点，请在答题卡图中先通过虚线作图找出水面处的反射点，再作出入射光线、反射光线和折射光线。

专题26-光学作图题1、如图所示，画出物体AB在平面镜中的像A′B′。

点看到一光点照向镜面，在地面上P2、如图，在舞蹈室的墙面上装有一块平面镜，王老师用一激光笔从S斑，请用平面镜成像特点完成光路图。

AO在平面镜中的像，并画出入射光线AB一束由A发出的光射到平面镜表面O点，画出物体、3如图所示，的反射光线。

”“4。

请在答题卡指定位（如图）取大镜高悬，置水盆于下，则见四邻矣。

、汉代的《淮南万毕术》中记载：“”的位置。

置，通过作图确定大镜发出的一条光线经平面镜反射后恰好经SS′为遮光板，、如图所示，5ABS是点光源在平面镜中所成的像，。

F过凸透镜左侧焦点．请画出：S的位置；（1）光源的入射光线；）光线（2EF经凸透镜后的出射光线。

3）光线EF （中所成的像。

在平面镜MN6、请在图中画出三角形ABC点处。

请作出这条O如图所示，从点光源S发出的一条光线射向平面镜，经平面镜反射后射向墙壁上的7.入射光线并完成光路图。

、如图甲所示，家用小轿车的前挡风玻璃都是斜的，这样可以保证夜间行车时，车内景物通过挡风玻璃所8通过B点）（上方避免干扰司机视线，成的像，成在司机前面斜保证驾驶安全。

请你在图乙中画出司机眼睛点）的像的光路图。

A看到车内装饰物（MN挡风玻璃．点处。

请你作出这条P如图所示，从光源S点发出的一条光线射向平面镜，经平面镜反射后射向墙上的9、入射光线并完成光路图。

的反射光线和该入射光线在水BOAOOA′是入射光线的折射光线，请在图中画出入射光线，10、如图所示中的折射光线的大致方向。

光线发、11平行光经过凸透镜后会聚在主光轴上的一点，这个点叫做凸透镜的焦点；平行光经过凹透镜后，点既是图示凸透F散，发散光线的向向延长线交在主光轴上的一点，这个点叫做凹透镜的虚焦点。

如图，镜的焦点，也是图示凹透镜的虚焦点，请画出图中两条平行于主光轴的光线经过两个透镜的光路图。

12、根据入射光线和折射光线，请在图中虚线框内画出适当类型的透镜。

专题10 磁现象的作图题抓住考点学1.安培定则：用右手握住通电螺线管,使四指弯曲与电流方向一致,那么大拇指所指的那一端是通电螺线管的N极。

2.安培定则考法:（1）已知螺线管的导线绕法和电流方向,标出螺线管两端的N、S极；（2）已知螺线管的导线绕法和螺线管两端的N、S极,标出电流方向；（3）已知电流方向、螺线管两端的N、S极,画出螺线管的导线绕法。

3.抓住"右手螺旋定则"三个要点：①伸出右手；②四指与电流方向一致；③大拇指所指为N极方向。

根据考点考【例题1】（2020山东泰安）如图所示,根据小磁针静止时的指向,在通电螺线管的电路中标出螺线管的N极和电源的正极。

【答案】【解析】小磁针的左端是N极,由异名磁极相互吸引可知螺线管的右端是S极,左端是N极,由安培定则可知电源的右端是正极,左端是负极。

【例题2】（2019四川内江）请在通电螺线管两端的括号内标出N,S极,并画出磁感线的方向【答案】如图所示。

【解析】用右手握住螺线管,四指指向电流方向,大拇指所指的方向是通电螺线管的N极,所以右端是N极,左端是S极,磁体周围的磁感线从N极出发回到S极,则磁体外部的磁感线方向向左。

【例题3】（2020四川达州）如图所示是一电磁铁和条形磁铁相互作用时的磁场分布,请根据图中静止的小磁针的N、S极标出条形磁铁左端的磁极、电源的正极（电源的正极用“+”表示）和A点磁感应线的方向。

【答案】如图所示。

【解析】根据图中静止的小磁针的N、S极,由磁极间的相互作用可知,条形磁铁左端为N极；由磁感线的形状可知,通电螺线管的右端和条形磁铁左端为同名磁极,所以通电螺线管的右端为N极,结合安培定则可知,电流从电源的左端流出,所以电源的左端为正极；根据以上分析,结合磁感线分布的特点得出A点的磁感线方向为向下。

结合考点练1．（2019贵州省黔东南州）将图中的电磁铁连入你设计的电路中（在方框内添加电源和滑动变阻器）,使得小磁针静止时如图所示,且向右移动滑动变阻器滑片时,电磁铁的磁性变弱。

《家庭电路作图》一、作图题1.如图所示为带开关的插座，部分电路已接好，请你用笔画线代替导线将电路补画完整。

2.把图中的三孔插座、灯泡与控灯泡的开关接到电路的火线和零线上。

3.如图a是某款带LED指示灯的开关。

现用该开关控制一个“220V18W”的节能灯，已知：开关断开时，LED指示灯不亮，节能灯不工作；开关闭合时，LED指示灯亮，节能灯正常工作；若LED指示灯损坏，节能灯仍能在开关闭合时正常工作。

请在图b中画出符合题目和安全用电要求的电路。

4.图甲是家庭中常用的一种插线板。

使用中发现：开关断开时指示灯不亮，插孔不能提供工作电压；开关闭合时指示灯亮，插孔能提供工作电压：如果指示灯损坏，开关闭合时插孔也能提供工作电压。

根据以上描述，请在图乙中画出开关、指示灯和插孔的连接方式。

5.如图所示，是家庭电路的一部分，请把白炽灯和开关连入家庭电路。

6.如图，要求开关控制螺旋灯泡，将图中元件分别正确连接到电路中。

7.将图中各元件正确接入电路，其中开关只控制电灯，三孔插座带保险盒8.为家庭电路示意图，请根据安全用电原则将该电路连接完成。

9.图甲是家庭电路中常用的一个由两孔插座、三孔插座和开关组合而成的元件。

图乙方框内是其内部示意图，“〇”代表接线柱。

请将图乙电路连接完整。

要求：符合安全用电原则，开关只控制灯泡，方框内导线只允许连在接线柱上。

10.按照安全用电的原则，连接如图电路图，要求开关能控制灯泡．11.按要求作图：如图，请将两孔插座正确接入家庭电路中。

12.在图中虚线框内分别画出开关和电灯的元件符号，并画出三孔插座a孔的正确接线，使电路符合安全用电的要求。

13.如图所示，是目前比较通用的插座(上面是两孔，下面是三孔)的示意图，还有一个由拉线开关控制的白炽电灯。

请将它们合理地连入电路中。

14.如图所示家庭电路，电灯由开关控制，墙上有一个固定插座。

请把电路连接完整。

15.请用笔画线代替导线，将图中的电灯、开关和插座接入家庭电路中．16.请将图中的“声控开关”、“光控开关”、灯泡正确连入电路，要求只有在夜间且有声音时灯泡才亮的楼道灯自动控制电路，同时安装一个不受开关控制的三孔插座。

作图类问题一、常见作图题的考法1.光学作图考法(1)根据要求作出入射或反射光线；(2)根据平面镜成像特点作出物体的像或画平面镜的位置；(3)根据给定的入射光线和出射光线，在虚框内填适当光学元件。

2.力学作图的考法(1)画重力、支持力、摩擦力、浮力或者二力平衡时物体受力的示意图；(2)画力或者力臂；(3)组装滑轮组。

3.电学作图的考法(1)根据电学实物图画出对应电路图；(2)根据电路图连接电学实物图；(3)设计实用的电路图；(4)家庭简单电路安装图。

4.磁学作图的考法(1)标出通电螺线管电流方向；(2)标出通电螺线管磁极；(3)画出通电螺线管中线圈绕法．二、常见作图题的解法注意事项1.光学作图注意(1)注意“箭头”方向；(2)平面镜成像一定要画成“虚线”；(3)根据入射光线与出射光线在光具同侧或者异侧来判定是面镜或透镜；根据出射光线与入射光线比较，是会聚或发散来判定凸透镜或凹透镜。

2.力学作图注意(1)力的图示注意点：①究竟画哪个物体所受力;②画物体哪个(些)力;③抓住“力的三要素”,会规范的作图；(2)杠杆相关要注意：①描出支点；②用虚线画力的作用线；③从支点向力的作用线作垂线；(3)滑轮组相关要关注：①动滑轮承担的重物的绳子股数；②绳子起点；③绳子自由端方向。

3.电学作图注意(1)串联简单，并联抓住“分支点”；(2)注意“分支点”、“+、-”接线柱、量程以及滑动变阻器的连线（“一上一下”和“阻值变化”）；(3)首先判断用电器串并联，在根据要求把开关装到合适位置；(4)注意"三眼插座及保险丝"和"螺口灯泡及控制开关"与火线,零线和地线的连接.4.磁学作图注意抓住"右手螺旋定则"三个要点：①伸出右手；②四指与电流方向一致；③大拇指所指为N极方向。

【例题1】在图中，画出入射光线AO的反射光线，并标明反射角和它的大小。

【答案】如图所示：【解析】此题考查了对光的反射光路的画法，首先要掌握光的反射定律的内容，特别是反射角等于入射角。

专练03 作图题一、光的直线传播1．如图所示是两根标杆及它们在灯光下的影子,请在图中画出光源的位置〔用点P表,并在图中画出人在此光源下的影子〔用线段EF表示。

[答案]见解析[解析]连接A′与标杆A的顶点,B′与标杆B的顶点,相交于点P,则点P就是光源所在的位置；连接PD 并延长与地面相交于点F,即可得到影子EF．如图所示：2．按要求作图图中,画出在墙壁MN右侧通过中间的窗户看到物体AB全部的空间范围。

[答案]见解析[解析]分别作出物体两个端点A和B发出的经过孔MN上下边缘的两条光线,这两条光线之间是人眼能够看到的范围,通过A和上边缘、B和下边缘的两条射线的交点即为眼睛的位置,如图所示：二、光的反射3．如图,光线与镜面成35°角射在平面镜上时,入射角是多少？试画出反射光线,标出入射角和反射角。

[答案]见解析[解析]先过入射点垂直于镜面作出法线；入射角是入射光线与法线的夹角,入射光与镜面成35°角,所以入射角等于90°﹣35°＝55°,由光的反射定律可知,反射角也等于55°,由此在法线的左侧作出反射光线,如图所示：4．如图所示,小明在房间的A点通过平面镜看到了坐在客厅沙发上B点的爸爸,请画出此现象的光路图。

[答案]见解析[解析]由题知,小明的眼睛在A点,爸爸在B点,小明在A点通过平面镜看到了B点的爸爸,作B点关于镜面的对称点B′,即为像点,连接像点和A点与镜面相交于一点O,即为入射点,连接BO、OA,则BO是入射光线,OA为反射光线,如下图所示。

5．如图所示,人眼在c'从潜望镜中看到c,完成光路图。

[答案]见解析[解析]潜望镜是由两块平面镜组成的,且它们相互平行,与水平方向的夹角为45°；光线从物体c反射到人眼,则由c的光线水平射向第一块平面镜经反射后竖直向下,被第二块平面镜反射后水平射出,注意入射光线与平面镜的夹角为45°,先做出法线,根据反射角等于入射角,过入射点作竖直向下的反射光线,再过第二次反射的入射点作法线,作出最后的反射光线即可。

作图专题之光学作图题一、根据光的直线传播原理作图【方法】标箭头时注意眼睛是不能发光的1．⑴请作出图1中太阳下杆AB 在地上形成的阴影，用“”表示⑵请图2中在墙MN作出物体AB经小孔所成的像A/B/⑶标出图3中眼睛经小孔所看到的范围。

⑷标出图4中井底青蛙所看到的范围。

二、根据光的反射原理作图【方法】先作法线，第一种是垂直镜面、第二种是入射光线与反射光线的夹角的角平分线。

2．完成下列光路图．3．完成下列光路图．⑴如图9示，L1为入射光线，L2为反射光线，确定平面镜的位置．⑵如图10，若太阳与水平方向成60°入射，要利用平面镜使太阳光沿竖直（即垂直水平面）照亮井底，请作图来确定平面镜位置，镜面与水平方向的夹角等于________．⑶图11镜面相互垂直，请完成光路图。

⑷图12潜望镜，请完成光路图。

图12-1画镜子。

三、根据平面镜成像原理作图【方法】⑴根据像与物到镜面距离相等找对称点（已知发光点找像点或已知像点找发光点）⑵根据反射光线一定过像点确定入射点，然后连线4．⑴画出图13物体AB在镜中的虚像A′B′；⑵画出图14中“上”字在平面镜里的像．⑶如图15所示，A′B′是AB在平面镜中所成的像，画出平面镜的位置．⑷在图16中，S为一发光点，S/为S经平面镜成的像，请画出平面镜的位置，并作出S发出的光线SA经平面镜反射后的反射光线。

图5450图6 图7 图8 图13 图14 图15 图16 图1 图2 图3 图4图12图10 图11图9 图12-15．⑴在图17中，画出发光点S 过A 点的反射光线和入射光线。

拓展图17-1⑵在图18中，只画了一条入射光线和另一条反射光线，请你画出发光点S 和像点S ；⑶在图19中，只画了过s 点的两条入射光线，请画出对应的两条发射光线.⑷如图20所示，AB 、CD 是发光点S 发出光线的两条反射光线，在图中画出发光点S 和它在平面镜中的像S ′．6、人眼看到的范围图17-1四、根据光的折射原理作图【方法】⑴先作法线，然后根据空气中的角度较大确定折射光线或入射光线（从空气斜射其他介质，折射角小于入射角；从其他介质斜射空气，折射角大于入射角）(2) 在界面同时发生反射和折射时，根据反射角等于入射角先确定法线6．⑴图21是一束从空气斜射向玻璃的光线，入射角为60°。
