透明导电氧化物薄膜

PVD制备TCO工艺总结PVD (Physical Vapor Deposition)工艺是一种常用的制备透明导电氧化物（Transparent Conductive Oxide，TCO）薄膜的方法。

TCO材料在太阳能电池、平板显示器等各种电子器件中具有重要的应用价值。

以下是PVD制备TCO工艺的总结：工艺流程：1.准备基底：选择适合的基底材料，如玻璃、聚合物等，并进行表面清洗和处理，以提高TCO薄膜的附着性。

2.准备靶材：选择合适的透明导电氧化物材料，如氧化锌（ZnO）或二氧化锡（SnO2）等，并将其制备成靶材。

3.靶材热蒸发：将制备好的靶材安装到蒸发器中，通入高纯度的惰性气体，如氩气。

通过加热靶材，使其蒸发并沉积在基底表面上。

4.薄膜沉积：在蒸发过程中，将基底放置在蒸发器上方的恰当位置，以使蒸发的材料能均匀地沉积在基底表面上。

可以调节基底与蒸发器之间的距离和角度来控制沉积速率和均匀性。

5.薄膜处理：制备好的TCO薄膜可能存在缺陷、杂质或应力等问题，需要进行后续的处理，如退火、离子束雕刻等，以提高薄膜的质量和性能。

6.薄膜测试：对制备好的TCO薄膜进行各项性能测试和表征，如电阻、透明度、厚度、粗糙度等，以确保薄膜符合要求。

工艺优点：1.高度可控性：PVD工艺可以精确地控制薄膜的沉积速率、成分和厚度，以满足特定应用的要求。

2.高成膜速率：通过调节蒸发器的参数，可以获得较高的薄膜沉积速率，提高生产效率。

3.薄膜质量优良：PVD工艺制备的TCO薄膜具有较高的结晶度和致密度，且表面光滑，有利于提高薄膜的传导性和透明度。

4.适用范围广：PVD工艺适用于各种基底材料和不同形状的器件制备，具有较高的工艺通用性。

工艺挑战：1.成本较高：相比于其他制备方法，PVD工艺需要较高的设备成本和能源消耗，因此在大规模生产中可能会受到经济因素的限制。

2.薄膜厚度均匀性：在PVD工艺中，薄膜的均匀性与基底与蒸发器之间的距离和角度有关。

ITO透明导电薄膜替代品发展现状ITO（Indium Tin Oxide）透明导电薄膜是一种广泛应用于电子显示器件、太阳能电池、光伏设备等领域的材料。

然而，ITO材料存在稀缺和昂贵的问题，而且制造过程中需要使用有毒材料和昂贵的真空设备。

因此，为了克服这些问题，研究人员和工程师正在积极寻找和开发ITO的替代品。

本文将探讨和介绍目前ITO透明导电薄膜替代品的发展现状。

一、碳基导电薄膜碳基导电薄膜是ITO替代品的一种重要类别。

碳纳米管、石墨烯和导电聚合物是常见的碳基导电薄膜材料。

碳纳米管作为一种新型材料，具有优异的导电性能和透明性，是ITO透明导电薄膜的最有希望的替代品之一、石墨烯也具有很高的电导率和透明性，可以应用于电子显示器、太阳能电池等领域。

导电聚合物是一种相对较新的材料，具有与ITO相当的导电性能和透明性，可以用于柔性显示、触摸屏等器件。

二、金属网格导电薄膜金属网格导电薄膜是另一种ITO替代品的重要类别。

该类薄膜由多个金属纳米线组成，具有优异的电导率和透明性。

金属网格导电薄膜可以通过印刷、喷涂等简单的制备工艺进行大规模生产，因此成本较低。

目前，银纳米线和铜纳米线是最常用的金属网格导电薄膜材料。

但是，金属网格导电薄膜可能存在网格线宽度对触控屏幕的影响、金属氧化等问题，需要进一步解决。

三、导电氧化物替代品除了碳基导电薄膜和金属网格导电薄膜，一些新型导电氧化物也被研究和开发作为ITO替代品。

例如，氧化锌、氧化铟、氧化镓等材料具有优异的导电性能和透明性，并且相对丰富，成本较低。

这些导电氧化物可以通过溶液法、喷涂等简单的方法进行制备，具有很大的应用潜力。

四、有机半导体替代品有机半导体材料作为ITO的另一类替代品也引起了广泛的关注。

有机半导体材料具有优异的柔性、可加工性等特点，可以通过低温溶液法、印刷等方法进行制备。

然而，目前有机半导体材料的导电性能还低于ITO，需进一步提高。

当前，碳基导电薄膜和金属网格导电薄膜是ITO的主要替代品。

FTO导电基底详解**引言：**FTO，即氟锑锡氧（Fluorine-doped Tin Oxide），是一种导电性能良好的透明导电氧化物薄膜材料。

在光电领域，FTO导电基底常用作太阳能电池、光电探测器等器件的基底材料。

本文将详细探讨FTO导电基底的组成、制备方法、特性及在光电器件中的应用。

**FTO导电基底的组成：**FTO导电基底主要由氧化锡（SnO₂）和氟（F）元素组成。

氟锑锡氧的掺杂使得材料既保持了氧化锡的导电性，又具有了较好的光透明性。

氟元素的引入有助于提高导电性能，同时使膜层更透明。

**FTO导电基底的制备方法：**1. **物理气相沉积（PVD）：** 采用PVD方法，在基底表面沉积氧化锡薄膜，然后通过高温处理和掺杂处理引入氟元素，形成FTO导电基底。

2. **溶液法：** 通过将含锡和氟的前驱体溶解在溶剂中，然后在基底上涂覆，经过烧结和退火等步骤制备FTO导电薄膜。

3. **磁控溅射法：** 利用磁场加速离子轰击锡靶，使锡原子沉积在基底表面，然后通过后续处理引入氟元素，形成FTO薄膜。

**FTO导电基底的特性：**1. **导电性能：** FTO导电基底具有较高的导电性，可满足光电器件对导电性的要求。

2. **光透明性：** 由于氟锑锡氧的优异光学性能，FTO导电基底在可见光和近红外光区域具有较好的透明性。

3. **耐腐蚀性：** FTO导电基底表面常采用氧化锡或其他保护层进行包覆，以提高其耐腐蚀性，使其更适用于长期使用。

4. **热稳定性：** FTO导电基底通常具有较好的热稳定性，能够承受光电器件制备和使用过程中的高温处理。

**FTO导电基底在光电器件中的应用：**1. **太阳能电池：** FTO导电基底常作为太阳能电池的透明电极材料，用于提供导电通道，实现光生电子和空穴的分离和传输。

2. **光电探测器：** FTO导电基底可用于制备光电探测器的电极，用于接收和传导光信号，实现光电转换。

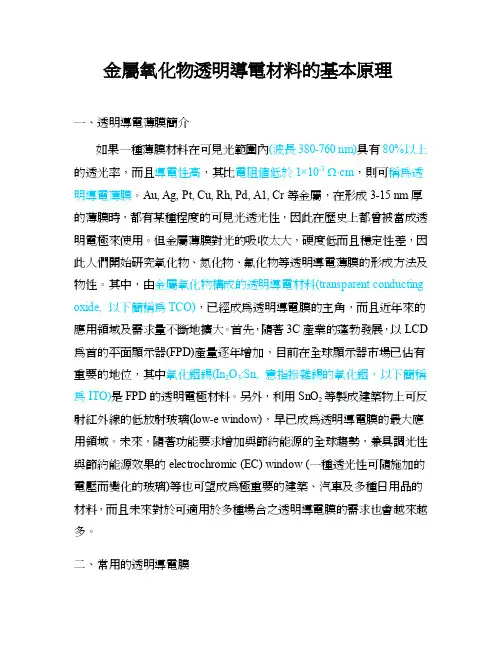

金屬氧化物透明導電材料的基本原理一、透明導電薄膜簡介如果一種薄膜材料在可見光範圍內(波長380-760 nm)具有80%以上的透光率，而且導電性高，其比電阻值低於1×10-3 ·cm，則可稱為透明導電薄膜。

Au, Ag, Pt, Cu, Rh, Pd, A1, Cr等金屬，在形成3-15 nm厚的薄膜時，都有某種程度的可見光透光性，因此在歷史上都曾被當成透明電極來使用。

但金屬薄膜對光的吸收太大，硬度低而且穩定性差，因此人們開始研究氧化物、氮化物、氟化物等透明導電薄膜的形成方法及物性。

其中，由金屬氧化物構成的透明導電材料(transparent conducting oxide, 以下簡稱為TCO)，已經成為透明導電膜的主角，而且近年來的應用領域及需求量不斷地擴大。

首先，隨著3C產業的蓬勃發展，以LCD 為首的平面顯示器(FPD)產量逐年增加，目前在全球顯示器市場已佔有重要的地位，其中氧化銦錫(In2O3:Sn, 意指摻雜錫的氧化銦，以下簡稱為ITO)是FPD的透明電極材料。

另外，利用SnO2等製成建築物上可反射紅外線的低放射玻璃(low-e window)，早已成為透明導電膜的最大應用領域。

未來，隨著功能要求增加與節約能源的全球趨勢，兼具調光性與節約能源效果的electrochromic (EC) window (一種透光性可隨施加的電壓而變化的玻璃)等也可望成為極重要的建築、汽車及多種日用品的材料，而且未來對於可適用於多種場合之透明導電膜的需求也會越來越多。

二、常用的透明導電膜一些目前常用的透明導電膜如表1所示，我們可看出TCO佔了其中絕大部分。

這是因為TCO具備離子性與適當的能隙(energy gap)，在化學上也相當穩定，所以成為透明導電膜的重要材料。

表1 一些常用的透明導電膜三、代表性的TCO材料代表性的TCO材料有In2O3，SnO2，ZnO，CdO，CdIn2O4，Cd2SnO4，Zn2SnO4和In2O3-ZnO等。

ITO膜制作方面详细资料ITO膜，全称为氧化铟锡膜（Indium Tin Oxide Film），是一种广泛应用于光电子领域的透明导电薄膜。

它具有高透明度、低电阻率、良好的导电性和光学性能等特点，适用于液晶显示器、触摸屏、太阳能电池板等领域。

下面将详细介绍ITO膜的制作过程和相关技术。

ITO膜的制备通常采用物理气相沉积（PVD）方法，包括磁控溅射、电子束蒸发和离子束溅射等技术。

其中，磁控溅射是最常用的制备方法。

该方法通过在真空环境中，将含有铟和锡的合金靶材置于溅射室内，施加高电压和高频磁场，使靶材表面的铟和锡被电离并溅射出来，最终在基底上形成ITO膜。

磁控溅射法制备ITO膜的工艺流程大致如下：1.基底准备：选择适合的基底材料（如玻璃、塑料等），并进行清洗和表面处理，以提高ITO膜与基底的附着力。

2.真空环境建立：将基底放置在溅射室内，通过抽气系统将室内的气体抽空，建立高真空环境。

3.靶材加载：将铟锡合金靶材放置在溅射室内，并通过电极连接到溅射装置。

4.溅射过程：通过施加高电压和高频磁场，使靶材表面的铟和锡被电离并溅射出来，形成高能离子束，沉积在基底上形成ITO膜。

同时，通过气体控制系统，将氧气引入溅射室，与溅射出来的金属粒子反应形成氧化物。

5.控制膜层厚度：通过控制溅射时间和溅射速率，可以控制ITO膜的厚度。

通常，ITO膜的厚度在100-300纳米之间。

6.膜层退火：制备完毕的ITO膜需要进行热处理，以提高其导电性能。

一般采用退火或热处理的方式，在高温下（通常达到200-300℃）对膜层进行加热和保温，以去除内部应力和提高结晶度。

以上是磁控溅射法制备ITO膜的一般工艺流程。

除此之外，还有其他制备方法，如离子束溅射、电子束蒸发等，它们在膜层性能和制备效率上有所不同。

此外，ITO膜的质量和性能也受到制备条件的影响。

制备ITO膜时，需要控制溅射功率、气体流量、基底温度等参数，以获得理想的膜层厚度、电阻率和透明度。

透明导电材料透明导电材料是一种具有透明性和导电性的材料，广泛应用于光电子器件、平板显示、触摸屏、太阳能电池等领域。

随着科技的不断进步，透明导电材料的研究和应用也日益受到关注。

本文将介绍透明导电材料的种类、特性及其在各个领域的应用。

首先，透明导电材料的种类主要包括氧化铟锡(ITO)薄膜、氧化铟锌(IZO)薄膜、碳纳米管薄膜、金属网格薄膜等。

其中，ITO薄膜是目前应用最为广泛的一种透明导电材料，具有优异的光学透明性和电学导电性能。

但是，由于铟等稀有金属资源的有限性和昂贵性，以及ITO薄膜在柔性器件中易发生脆性断裂等缺点，人们开始寻找替代材料，如IZO薄膜、碳纳米管薄膜和金属网格薄膜等，这些材料在透明性和导电性能方面都具有一定优势。

其次，透明导电材料具有优异的光学透明性和电学导电性能。

在可见光范围内，透明导电材料的透光率通常在80%以上，甚至接近玻璃的透光率。

同时，透明导电材料的电阻率也在10^-4Ω·cm量级，能够满足电子器件和光电子器件的要求。

这种优异的光学透明性和电学导电性能使得透明导电材料成为制备透明电子器件的理想选择。

透明导电材料在各个领域都有着广泛的应用。

在平板显示领域，透明导电材料被用于制备触摸屏、液晶显示器和有机发光二极管等器件，提高了显示效果和触控灵敏度。

在光伏领域，透明导电材料被应用于太阳能电池的透明电极层，提高了太阳能电池的光电转换效率。

在光电子器件领域，透明导电材料被用于制备光电探测器、光学滤波器等器件，实现了光学透明和电学导电的双重功能。

总之，透明导电材料具有重要的科研和应用价值，其种类繁多，特性优异，应用广泛。

随着科技的不断发展，透明导电材料必将在光电子器件、平板显示、太阳能电池等领域发挥越来越重要的作用，推动相关领域的进步和发展。

希望本文对透明导电材料有所了解的读者能够有所帮助，谢谢阅读！。

透明导电薄膜的研究现状及应用摘要：综述了当前透明导电薄膜的最新研究和应用状况，重点讨论了ITO膜的光电性能和当前的研究焦点。

指出了目前需要进一步从材料选择、工艺参数制定、多层膜光学设计等方面来提高透明导电膜的综合性能，使其可见光平均透光率达到92%以上，从而满足高尖端技术的需要。

关键词：透明导电，薄膜，平均透光率，ITO，电导率透明导电薄膜的种类有很多，但氧化物膜占主导地位（例如ＩＴＯ和ＡＺＯ膜）。

氧化铟锡（ＩｎｄｉｕｍＴｉｎＯｘｉｄｅ简称为ＩＴＯ）薄膜、氧化锌铝（Ａｌ－ｄｏｐｅｄＺｎＯ，简称ＡＺＯ）膜都是重掺杂、高简并ｎ型半导体。

就电学和光学性能而言，它是具有实际应用价值的透明导电薄膜。

金属氧化物透明导电薄膜（ＴＣＯ：ＴｒａｎｓｐａｒｅｎｔａｎｄＣｏｎｄｕｃｔｉｖｅＯｘｉｄｅ的缩写）的研究比较早，Ｂａｋｄｅｋｅｒ于１９０７年第一个报道了ＣｄＯ透明导电薄膜。

从此人们就对透明导电薄膜产生了浓厚的兴趣，因为从物理学角度看，透明导电薄膜把物质的透明性和导电性这一矛盾两面统一起来了。

１９５０年前后出现了硬度高、化学稳定的ＳｎＯ２基和综合光电性能优良的Ｉｎ２Ｏ３基薄膜，并制备出最早有应用价值的透明导电膜ＮＥＳＡ（商品名）－ＳｎＯ２薄膜。

ＺｎＯ基薄膜在２０世纪８０年代开始研究得火热。

ＴＣＯ薄膜为晶粒尺寸数百纳米的多晶；晶粒取向单一，目前研究较多的是ＩＴＯ、ＦＴＯ（Ｓｎ２Ｏ：Ｆ）。

１９８５年，ＴａｋｅａＯｊｉｏＳｉｚｏＭｉｙａｔａ首次用汽相聚合方法合成了导电的ＰＰＹ－ＰＶＡ复合膜，从而开创了导电高分子的光电领域，更重要的是他们使透明导电膜由传统的无机材料向加工性能较好的有机材料方面发展。

透明导电膜以其接近金属的导电率、可见光范围内的高透射比、红外高反射比以及其半导体特性，广泛地应用于太阳能电池、显示器、气敏元件、抗静电涂层以及半导体／绝缘体／半导体（ＳＩＳ）异质结、现代战机和巡航导弹的窗口等。

由于ＩＴＯ薄膜材料具有优异的光电特性，因而近年来得以迅速发展，特别是在薄膜晶体管（ＴＦＴ）制造、平板液晶显示（ＬＣＤ）、太阳电池透明电极以及红外辐射反射镜涂层、火车飞机用玻璃除霜、建筑物幕墙玻璃等方面获得广泛应用，形成一定市场规模。

tco薄膜作用
TCO薄膜，即透明氧化物半导体薄膜，是一种具有优良光学特性的材料，在太阳能电池、平板显示器、有机发光二极管、低辐射玻璃、特殊功能窗涂层、透明薄膜晶体管以及柔性电子器件等领域中被广泛应用。

在太阳能电池中，TCO薄膜的特殊优点使其成为提高太阳能转化效率的基础。

在太阳光的照射下，光线能够透过TCO薄膜进入太阳能电池内部，并在其表面形成p-n结。

通过TCO薄膜的导电性能，产生的载流子可以快速地传输到外部电路中,从而完成电能转换。

对于平板显示器来说，TCO薄膜的高可见光透射率使得显示屏能够呈现出清晰、鲜艳的图像效果。

此外，TCO薄膜的导电性能也保证了屏幕的反应速度和准确性。

在有机发光二极管（OLED）中，TCO薄膜不仅提供了导电功能，还具备高光透射率和优异的光反射性能，从而提高了OLED的效率和亮度。

在低辐射玻璃中，通过在玻璃表面涂覆TCO薄膜，可以有效地减少室内的热量损失。

此外，TCO薄膜的高度透明性保证了室内的光照，使得整个空间更加明亮舒适。

总的来说，TCO薄膜在提高能源利用效率、促进有机电子发展、提升显示效果以及增强玻璃窗的隔热性能等方面具有重要作用。

随着科学技术的不断进步，TCO薄膜在能源和信息技术领域的应用将会得到更深入的发展。

光伏tco层作用
TCO（透明导电氧化物）层在光伏电池中起到以下关键作用：
1. 收集电流：TCO层的高导电性和透明性使它能有效地收集和传输光伏电池产生的电流。

2. 减反射和增透光：TCO薄膜具有高透和减反射的功能，让大部分光进入吸收层，从而提高电池的光吸收效率。

3. 形成p-n结：在太阳光的照射下，光线透过TCO薄膜进入太阳能电池内部，并在其表面形成p-n结，这是太阳能转换的基本机制。

TCO镀膜玻璃的生产环节主要包括靶材、原片和镀膜工艺三大部分。

TCO 靶材有较高生产壁垒，其纯度需要达到%以上。

此外，膜层的透光率、导电率、硬度等性能也会受到靶材制备工艺的直接影响。

以上内容仅供参考，建议咨询光伏专家或查阅相关文献资料，获取更准确的信息。
