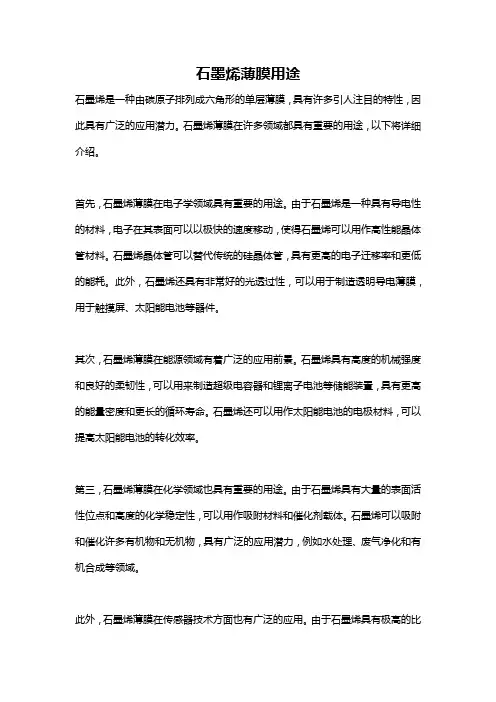

石墨烯薄膜用途石墨烯是一种由碳原子排列成六角形的单层薄膜，具有许多引人注目的特性，因此具有广泛的应用潜力。

石墨烯薄膜在许多领域都具有重要的用途，以下将详细介绍。

首先，石墨烯薄膜在电子学领域具有重要的用途。

由于石墨烯是一种具有导电性的材料，电子在其表面可以以极快的速度移动，使得石墨烯可以用作高性能晶体管材料。

石墨烯晶体管可以替代传统的硅晶体管，具有更高的电子迁移率和更低的能耗。

此外，石墨烯还具有非常好的光透过性，可以用于制造透明导电薄膜，用于触摸屏、太阳能电池等器件。

其次，石墨烯薄膜在能源领域有着广泛的应用前景。

石墨烯具有高度的机械强度和良好的柔韧性，可以用来制造超级电容器和锂离子电池等储能装置，具有更高的能量密度和更长的循环寿命。

石墨烯还可以用作太阳能电池的电极材料，可以提高太阳能电池的转化效率。

第三，石墨烯薄膜在化学领域也具有重要的用途。

由于石墨烯具有大量的表面活性位点和高度的化学稳定性，可以用作吸附材料和催化剂载体。

石墨烯可以吸附和催化许多有机物和无机物，具有广泛的应用潜力，例如水处理、废气净化和有机合成等领域。

此外，石墨烯薄膜在传感器技术方面也有广泛的应用。

由于石墨烯具有极高的比表面积和超好的电子传输特性，可以制造出高灵敏度和高选择性的传感器。

石墨烯传感器可以用于检测环境中的气体、液体和生物分子，例如气体传感器可用于检测有害气体，生物传感器可用于检测疾病标志物。

最后，石墨烯薄膜在光学和光电子学领域也有着重要的应用。

由于石墨烯可以吸收从紫外线到远红外线的光谱范围内的光线，并产生极高的光电转换效率，因此可以用来制造光探测器、光学调制器和激光器等器件。

此外，石墨烯还具有优异的非线性光学性质，可以用于制造光学逻辑门和光通信设备。

总之，石墨烯薄膜具有广泛的应用潜力，并在电子学、能源学、化学、传感器技术、光学和光电子学等领域都有着重要的用途。

随着石墨烯材料研究的不断深入，相信石墨烯的应用前景会在未来得到更加广泛的开发和应用。

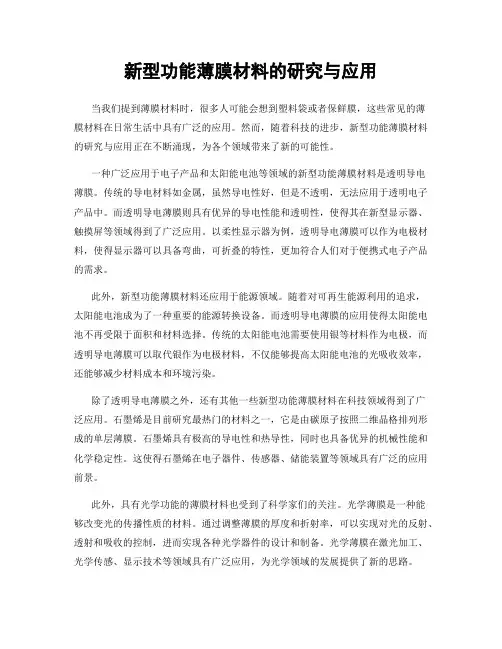

新型功能薄膜材料的研究与应用当我们提到薄膜材料时，很多人可能会想到塑料袋或者保鲜膜，这些常见的薄膜材料在日常生活中具有广泛的应用。

然而，随着科技的进步，新型功能薄膜材料的研究与应用正在不断涌现，为各个领域带来了新的可能性。

一种广泛应用于电子产品和太阳能电池等领域的新型功能薄膜材料是透明导电薄膜。

传统的导电材料如金属，虽然导电性好，但是不透明，无法应用于透明电子产品中。

而透明导电薄膜则具有优异的导电性能和透明性，使得其在新型显示器、触摸屏等领域得到了广泛应用。

以柔性显示器为例，透明导电薄膜可以作为电极材料，使得显示器可以具备弯曲，可折叠的特性，更加符合人们对于便携式电子产品的需求。

此外，新型功能薄膜材料还应用于能源领域。

随着对可再生能源利用的追求，太阳能电池成为了一种重要的能源转换设备。

而透明导电薄膜的应用使得太阳能电池不再受限于面积和材料选择。

传统的太阳能电池需要使用银等材料作为电极，而透明导电薄膜可以取代银作为电极材料，不仅能够提高太阳能电池的光吸收效率，还能够减少材料成本和环境污染。

除了透明导电薄膜之外，还有其他一些新型功能薄膜材料在科技领域得到了广泛应用。

石墨烯是目前研究最热门的材料之一，它是由碳原子按照二维晶格排列形成的单层薄膜。

石墨烯具有极高的导电性和热导性，同时也具备优异的机械性能和化学稳定性。

这使得石墨烯在电子器件、传感器、储能装置等领域具有广泛的应用前景。

此外，具有光学功能的薄膜材料也受到了科学家们的关注。

光学薄膜是一种能够改变光的传播性质的材料。

通过调整薄膜的厚度和折射率，可以实现对光的反射、透射和吸收的控制，进而实现各种光学器件的设计和制备。

光学薄膜在激光加工、光学传感、显示技术等领域具有广泛应用，为光学领域的发展提供了新的思路。

综上所述，新型功能薄膜材料的研究与应用给各个领域带来了新的可能性。

透明导电薄膜在电子产品和能源领域发挥着重要作用，石墨烯等材料也成为了科研热点。

光学薄膜则为光学领域的发展提供了新的思路。

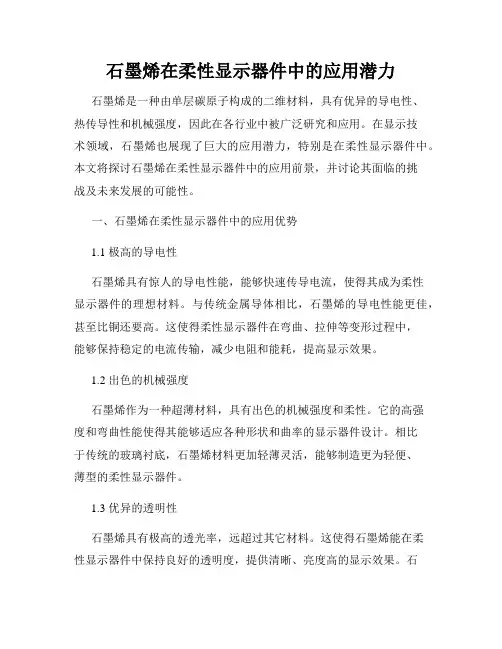

石墨烯在柔性显示器件中的应用潜力石墨烯是一种由单层碳原子构成的二维材料，具有优异的导电性、热传导性和机械强度，因此在各行业中被广泛研究和应用。

在显示技术领域，石墨烯也展现了巨大的应用潜力，特别是在柔性显示器件中。

本文将探讨石墨烯在柔性显示器件中的应用前景，并讨论其面临的挑战及未来发展的可能性。

一、石墨烯在柔性显示器件中的应用优势1.1 极高的导电性石墨烯具有惊人的导电性能，能够快速传导电流，使得其成为柔性显示器件的理想材料。

与传统金属导体相比，石墨烯的导电性能更佳，甚至比铜还要高。

这使得柔性显示器件在弯曲、拉伸等变形过程中，能够保持稳定的电流传输，减少电阻和能耗，提高显示效果。

1.2 出色的机械强度石墨烯作为一种超薄材料，具有出色的机械强度和柔性。

它的高强度和弯曲性能使得其能够适应各种形状和曲率的显示器件设计。

相比于传统的玻璃衬底，石墨烯材料更加轻薄灵活，能够制造更为轻便、薄型的柔性显示器件。

1.3 优异的透明性石墨烯具有极高的透光率，远超过其它材料。

这使得石墨烯能在柔性显示器件中保持良好的透明度，提供清晰、亮度高的显示效果。

石墨烯透明导电薄膜还可以用于制备高透明度的触摸屏等显示器件，提升用户的观感体验。

二、石墨烯在柔性显示器件中的应用案例2.1 柔性显示屏石墨烯在柔性显示屏领域有着广泛的应用前景。

其高导电性和高透明度使得石墨烯适合作为柔性显示屏的导电材料，可用于制造折叠屏、弯曲屏等形状可变的柔性显示器件。

利用石墨烯的机械强度和柔性特性，可以开发出更为耐用、便携的手机、平板电脑等设备。

2.2 柔性电子墨水屏电子墨水屏作为一种低功耗、易读性强的显示器件，也可以通过引入石墨烯材料来实现柔性化。

石墨烯材料不仅具有高导电性和透明度，还能够在变形过程中保持电荷传导的稳定性，使得柔性电子墨水屏能够折叠、弯曲，适应更为复杂的显示需求。

2.3 柔性透明电子石墨烯还可用于制备柔性透明电子器件，如柔性触摸屏、柔性太阳能电池等。

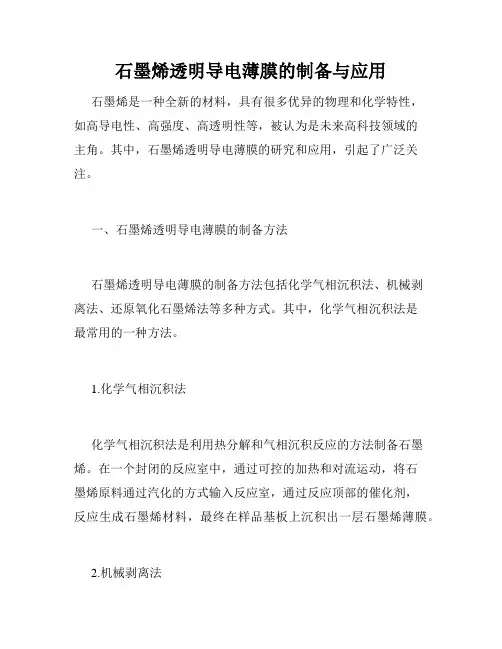

石墨烯透明导电薄膜的制备与应用石墨烯是一种全新的材料，具有很多优异的物理和化学特性，如高导电性、高强度、高透明性等，被认为是未来高科技领域的主角。

其中，石墨烯透明导电薄膜的研究和应用，引起了广泛关注。

一、石墨烯透明导电薄膜的制备方法石墨烯透明导电薄膜的制备方法包括化学气相沉积法、机械剥离法、还原氧化石墨烯法等多种方式。

其中，化学气相沉积法是最常用的一种方法。

1.化学气相沉积法化学气相沉积法是利用热分解和气相沉积反应的方法制备石墨烯。

在一个封闭的反应室中，通过可控的加热和对流运动，将石墨烯原料通过汽化的方式输入反应室，通过反应顶部的催化剂，反应生成石墨烯材料，最终在样品基板上沉积出一层石墨烯薄膜。

2.机械剥离法机械剥离法是一种利用玻璃纸或胶带等材料将石墨烯从石墨中剥离的方法。

通过将石墨样品放置在特定的基板上，然后用玻璃纸或胶带等材料将石墨烯层从石墨中拔出，最终形成石墨烯薄膜。

3.还原氧化石墨烯法还原氧化石墨烯法是一种将氧化石墨烯还原为石墨烯的方法。

通过将氧化石墨烯样品放置在还原剂中，对其进行处理，再将其加热处理，即可得到石墨烯薄膜。

二、石墨烯透明导电薄膜的应用领域石墨烯透明导电薄膜具有很多的应用领域，主要涵盖电子、光电、能源、传感等方面。

1.光电领域在光电领域，石墨烯透明导电薄膜主要用于制作晶体管、显示设备、太阳能电池等。

石墨烯透明导电薄膜具有高透明性和高导电性，可以大幅度提高显示装置的亮度和对比度，制成石墨烯透明导电薄膜的太阳能电池，可以将太阳能的转化效率提升。

2.传感领域在传感领域，石墨烯透明导电薄膜主要用于制作生物传感器、气敏传感器等。

石墨烯透明导电薄膜具有很强的化学稳定性和良好的生物相容性，因此可以用来制作生物传感器等相关仪器，在测量生命体征方面有着广泛的应用。

3.电子领域在电子领域，石墨烯透明导电薄膜主要用于制作晶体管、高频谐振器等电子元器件，以及柔性显示器等电子产品。

石墨烯的高导电性和高透明性使得其作为电子元器件的材料能够大幅度提升电子设备的性能。

石墨烯的光学特性研究石墨烯是一种由碳原子构成的单层蜂窝结构的二维材料。

由于其特殊的结构和独特的电子结构，石墨烯展现出了丰富的光学特性。

在本文中，我们将探讨石墨烯的光学特性及其在光电子学领域的应用。

首先，石墨烯的吸收特性非常强大。

石墨烯对整个可见光谱和近红外光都有良好的吸收能力。

石墨烯的光吸收率高达 2.3%，远高于其他吸收材料。

石墨烯的光吸收谱呈现出宽带特性，可以吸收多个波长区域的光线。

这使得石墨烯在太阳能电池、光传感器和光探测器等光电子学器件中有着广泛的应用前景。

其次，石墨烯的折射率也是其光学特性的一个重要指标。

石墨烯的折射率接近于1，远低于常见的材料如玻璃或者金属。

这种极低的折射率使得石墨烯在光学透镜和超薄光学器件中具有广泛的应用潜力。

例如，石墨烯薄膜可以用来制造超薄透镜，实现对可见光和红外光的聚焦，为纳米光学元件的制备提供了一种全新的方法。

此外，石墨烯还具有优异的光电转换能力。

石墨烯可以将吸收到的光子能量转化为电子，即光电效应。

这种光电转换能力使得石墨烯在太阳能电池、光电探测器和光电传感器等领域有重要的应用价值。

石墨烯薄膜作为一种透明导电膜，可以在太阳能电池中作为电极材料，提高光电转换效率。

此外，石墨烯还可以用于制造高灵敏度的光传感器，实现对微小光信号的检测。

石墨烯的光学特性是由其特殊的能带结构决定的。

石墨烯的能带结构呈现出锥涡状，且带隙为零。

这种特殊的能带结构使得石墨烯的载流子能量和动量关系呈现出线性关系，即石墨烯的载流子是无质量的狄拉克费米子。

这种结构与性质使得石墨烯在光学特性方面表现出独特的行为。

石墨烯薄膜中的载流子不仅具有高迁移率，还可以通过电场调控实现能带结构的调节，从而实现对光学特性的调控。

除了以上提到的光学特性之外，石墨烯还具有极高的非线性光学效应、超快的光响应速度以及优异的光稳定性等特性。

这些特殊的光学性质使得石墨烯在激光器、光通信以及光纤传感器等领域具有重要的应用潜力。

综上所述，石墨烯具有丰富独特的光学特性，在光电子学领域具有广泛的应用前景。

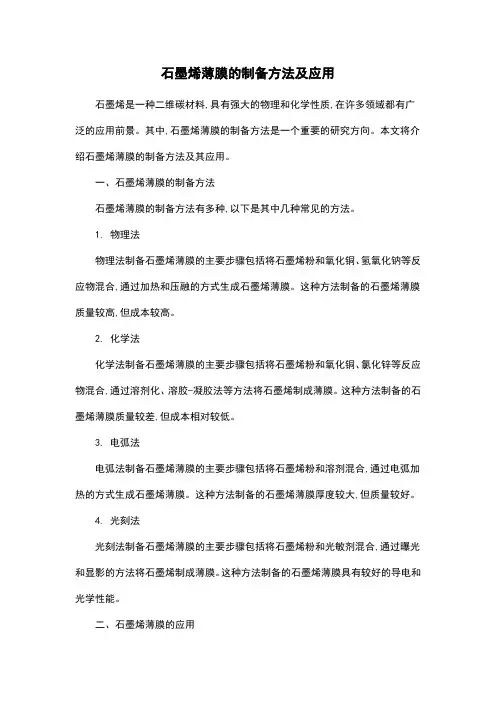

石墨烯薄膜的制备方法及应用石墨烯是一种二维碳材料,具有强大的物理和化学性质,在许多领域都有广泛的应用前景。

其中,石墨烯薄膜的制备方法是一个重要的研究方向。

本文将介绍石墨烯薄膜的制备方法及其应用。

一、石墨烯薄膜的制备方法石墨烯薄膜的制备方法有多种,以下是其中几种常见的方法。

1. 物理法物理法制备石墨烯薄膜的主要步骤包括将石墨烯粉和氧化铜、氢氧化钠等反应物混合,通过加热和压融的方式生成石墨烯薄膜。

这种方法制备的石墨烯薄膜质量较高,但成本较高。

2. 化学法化学法制备石墨烯薄膜的主要步骤包括将石墨烯粉和氧化铜、氯化锌等反应物混合,通过溶剂化、溶胶-凝胶法等方法将石墨烯制成薄膜。

这种方法制备的石墨烯薄膜质量较差,但成本相对较低。

3. 电弧法电弧法制备石墨烯薄膜的主要步骤包括将石墨烯粉和溶剂混合,通过电弧加热的方式生成石墨烯薄膜。

这种方法制备的石墨烯薄膜厚度较大,但质量较好。

4. 光刻法光刻法制备石墨烯薄膜的主要步骤包括将石墨烯粉和光敏剂混合,通过曝光和显影的方法将石墨烯制成薄膜。

这种方法制备的石墨烯薄膜具有较好的导电和光学性能。

二、石墨烯薄膜的应用石墨烯薄膜具有许多优异的物理和化学性质,在许多领域都有广泛的应用前景。

以下是一些常见的应用。

1. 导电材料石墨烯薄膜具有良好的导电性能,可用于制备导电材料。

例如,在电池领域,将石墨烯薄膜用作电极材料,可以提高电池的导电性能和能量密度。

2. 光学材料石墨烯薄膜具有良好的光学性能,可用于制备光学材料。

例如,在显示器领域,将石墨烯薄膜用作光催化显示器,可以实现透明、节能和柔性的显示器。

3. 传感器材料石墨烯薄膜具有良好的传感性能,可用于制备传感器材料。

例如,在气体传感器领域,将石墨烯薄膜用作气体传感电极,可以实现高精度的气体传感。

4. 电子封装材料石墨烯薄膜具有良好的电子封装性能,可用于制备电子封装材料。

例如,在电子器件领域,将石墨烯薄膜用作封装材料,可以提高器件的稳定性和可靠性。

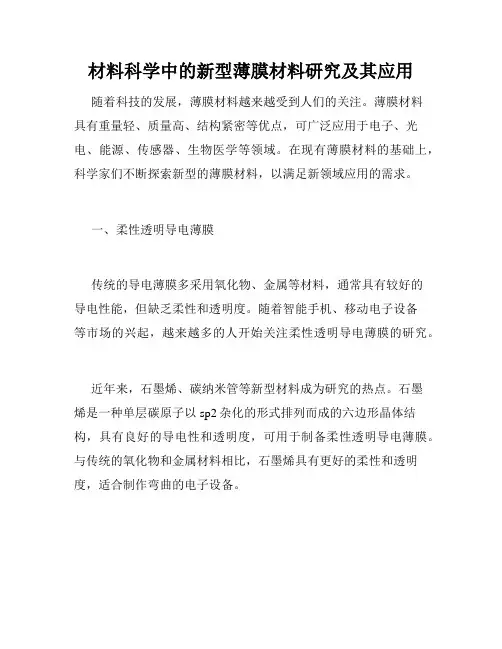

材料科学中的新型薄膜材料研究及其应用随着科技的发展，薄膜材料越来越受到人们的关注。

薄膜材料具有重量轻、质量高、结构紧密等优点，可广泛应用于电子、光电、能源、传感器、生物医学等领域。

在现有薄膜材料的基础上，科学家们不断探索新型的薄膜材料，以满足新领域应用的需求。

一、柔性透明导电薄膜传统的导电薄膜多采用氧化物、金属等材料，通常具有较好的导电性能，但缺乏柔性和透明度。

随着智能手机、移动电子设备等市场的兴起，越来越多的人开始关注柔性透明导电薄膜的研究。

近年来，石墨烯、碳纳米管等新型材料成为研究的热点。

石墨烯是一种单层碳原子以sp2杂化的形式排列而成的六边形晶体结构，具有良好的导电性和透明度，可用于制备柔性透明导电薄膜。

与传统的氧化物和金属材料相比，石墨烯具有更好的柔性和透明度，适合制作弯曲的电子设备。

除了石墨烯，碳纳米管也是一种优秀的导电薄膜材料。

碳纳米管具有极高的导电性、机械强度和柔韧性，可用于制作柔性的电子设备和透明电极。

其透明度在550纳米波长下可达到85%以上。

二、功能性膜材料除了导电薄膜外，功能性膜材料也是近年来的研究重点之一。

在生物医学、电子光电等领域，往往需要薄膜具有特定的功能性，如抗菌、自清洁、光敏等。

纳米材料的研究及其应用是功能性膜材料研究的重要方向之一。

研究人员通过不同的制备方法制备出具有特定功能的纳米膜。

例如，采用原子层沉积技术制备出具有抗菌和自清洁功能的氧化锌薄膜。

该氧化锌薄膜可广泛应用于生物医学、食品包装等领域。

另外，近年来石墨烯的研究也在功能性薄膜材料领域得到了应用。

石墨烯等二维材料具有极高的比表面积、柔韧性、高透明度等特点，可用于制备具有特定功能的薄膜材料，如刚性柔性转换器、高效光催化材料等。

三、能源材料领域除了上述的应用领域，薄膜材料在能源材料领域也具有重要的地位。

太阳能电池是一种将太阳能转化为电能的器件，其关键技术之一就是薄膜材料。

目前太阳能电池中常用的材料有硅、染料敏化太阳能电池等。

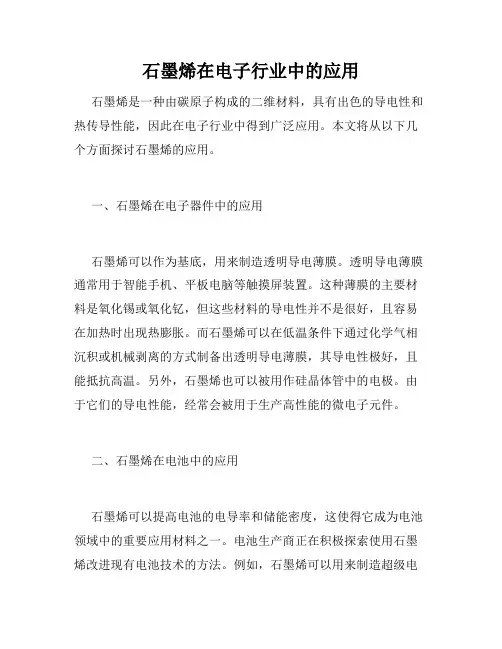

石墨烯在电子行业中的应用石墨烯是一种由碳原子构成的二维材料，具有出色的导电性和热传导性能，因此在电子行业中得到广泛应用。

本文将从以下几个方面探讨石墨烯的应用。

一、石墨烯在电子器件中的应用石墨烯可以作为基底，用来制造透明导电薄膜。

透明导电薄膜通常用于智能手机、平板电脑等触摸屏装置。

这种薄膜的主要材料是氧化锡或氧化钇，但这些材料的导电性并不是很好，且容易在加热时出现热膨胀。

而石墨烯可以在低温条件下通过化学气相沉积或机械剥离的方式制备出透明导电薄膜，其导电性极好，且能抵抗高温。

另外，石墨烯也可以被用作硅晶体管中的电极。

由于它们的导电性能，经常会被用于生产高性能的微电子元件。

二、石墨烯在电池中的应用石墨烯可以提高电池的电导率和储能密度，这使得它成为电池领域中的重要应用材料之一。

电池生产商正在积极探索使用石墨烯改进现有电池技术的方法。

例如，石墨烯可以用来制造超级电容器，这是一种充电速度非常快的电池，常被用在需要短时间高功率的应用中，例如电动车辆和荧光广告牌等。

三、石墨烯在传输介质中的应用石墨烯还可以用来改善传输介质的性能，这些介质通常用于数据中心和通信网络。

这是因为石墨烯具有非常好的电子流动性，所以可以用来加速数据传输。

一些初步的研究表明，利用石墨烯制造的硅光调制器，可在数据中心中提供高达400Gbps的数据传输速度。

四、石墨烯在传感器中的应用石墨烯还可以用来制造灵敏的传感器，例如生物传感器、光学传感器和气体传感器等。

传感器通常需要高灵敏性和高精度，而石墨烯的这些特性使它非常适合用于制造先进的传感器。

例如，在生物传感器中，石墨烯可以被用来检测DNA或蛋白质分子，并且能够提供非常高的检测准确性。

总结：以上是石墨烯在电子行业中的主要应用方向，包括电子器件、电池、传输介质、传感器等。

石墨烯作为一种新型材料，具有非常强的应用潜力，许多研究人员都在积极探索更广泛的石墨烯应用，相信未来会有更多的应用性能被发现和广泛应用。

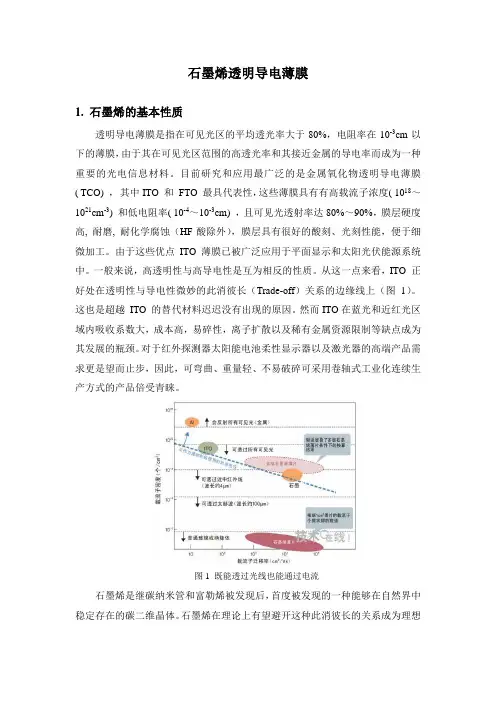

石墨烯透明导电薄膜1. 石墨烯的基本性质透明导电薄膜是指在可见光区的平均透光率大于80%，电阻率在10-3cm以下的薄膜，由于其在可见光区范围的高透光率和其接近金属的导电率而成为一种重要的光电信息材料。

目前研究和应用最广泛的是金属氧化物透明导电薄膜( TCO) ，其中ITO 和FTO 最具代表性，这些薄膜具有有高载流子浓度( 1018～1021cm-3) 和低电阻率( 10-4～10-3cm) ，且可见光透射率达80%～90%，膜层硬度高, 耐磨, 耐化学腐蚀（HF酸除外），膜层具有很好的酸刻、光刻性能，便于细微加工。

由于这些优点ITO薄膜已被广泛应用于平面显示和太阳光伏能源系统中。

一般来说，高透明性与高导电性是互为相反的性质。

从这一点来看，ITO 正好处在透明性与导电性微妙的此消彼长（Trade-off）关系的边缘线上（图1）。

这也是超越ITO 的替代材料迟迟没有出现的原因。

然而ITO在蓝光和近红光区域内吸收系数大，成本高，易碎性，离子扩散以及稀有金属资源限制等缺点成为其发展的瓶颈。

对于红外探测器太阳能电池柔性显示器以及激光器的高端产品需求更是望而止步，因此，可弯曲、重量轻、不易破碎可采用卷轴式工业化连续生产方式的产品倍受青睐。

图1 既能透过光线也能通过电流石墨烯是继碳纳米管和富勒烯被发现后，首度被发现的一种能够在自然界中稳定存在的碳二维晶体。

石墨烯在理论上有望避开这种此消彼长的关系成为理想的透明导电膜。

其原因是，由于载流子迁移率非常高（载流子迁移率可超过20000 cm2/Vs，载流子密度为~ 2×1011 cm-2），即使载流子密度较低，导电性也不容易下降。

而载流子密度较低的话，会比较容易穿过更大波长范围的光。

相当于单个原子的超薄厚度同样有助于提高透明性。

不仅是可见光，石墨烯还可透过大部分红外线，这一性质目前已为人所知。

除此之外，石墨烯在电子器件中还具有传统材料不可比拟的优点: 第一，石墨烯有完美的杂化结构，大的共轭体系使其电子传输能力很强，而且合成石墨烯的原料可以是天然石墨，层状石墨烯的提纯相比碳纳米管成本低很多; 第二，石墨烯具有高热导性能( ～5000W/m K) ，可以很快地散发热量，提高器件的连续运行能力; 第三，在柔性基底应用中，高化学稳定性和强机械性能( 拉伸强度和杨氏模量分别可达130 GPa和1 TPa)方面比传统TCO材料更有优势。

石墨烯透明导电薄膜的研究进展随着科学技术的不断进步和发展，以石墨烯为基础研究开发的各种二维碳材料在推动人类社会的过程中起着越来越重要的作用，其中石墨烯透明导电薄膜的进展更是日新月异。

本文以石墨烯的发展历程为研究出发点，从力学强度、透光性以及化学稳定性等几个方面讨论以石墨烯为原料制备的透明导电薄膜的优点，然后分别从石墨烯透明导电薄膜的前驱体和制备方法等角度归纳总结了最近几年石墨烯透明导电导电薄膜的研究进展，就目前所面临的问题进行了讨论，并展望了石墨烯透明导电薄膜的应用前景与发展趋势。

关键词：石墨烯，导电薄膜，前驱体，制备方法，研究进展一绪论-石墨烯和透明导电薄膜的发展及研究背景1.1石墨烯的发展历程碳元素是自然界存在最为广泛的元素之一，因其独特的原子结构而形成了多种同素异形体，有sp3杂化，sp2杂化，sp杂化，sp3/sp2杂化混合等多种形式，石墨烯是sp2杂化的一种[1]，科学研究正是从杂化轨道理论和电子能带结构的探究开启石墨烯时代的到来。

石墨烯的理论研究始于半个多世纪前，当时主要是为碳纳米管和富勒烯等结构构建模型。

根据热力学统计物理的热力学涨落，二维晶体在有限的温度下是无法单独存在的，所以在很长的一段时间内，石墨烯一直被认为是一种假设性结构，无法在现实中单独稳定存在。

直到2004年，英国曼彻斯特大学的两位物理学家安德烈·海姆(Andre Geim，荷兰籍)和康斯坦丁·诺沃肖洛夫(Konstantin Novoselov俄罗斯和英国籍)，成功地在实验中从石墨中分离出石墨烯，由此证实并宣告它可以单独存在。

自从第一次成功制备稳定存在的单层石墨烯至今，石墨烯已经成为材料界一颗炙手可热的新星，众多科学家对其各个方面进行研究[2]。

作为一种独特的二维晶体，石墨烯有着非常独特的性能：超大的比表面积，理论值为2630m2／ｇ；力学性能优异，杨氏模量达1.0TPa[3]；热导率为5300W／（m·K)[4]，是室温下纯金刚石的3倍；几乎完全透明，对光只有2.3％的吸收[5,6]；同时，在电和磁性能方面也具有很多奇特的性质。

新型石墨烯材料在光电领域的应用石墨烯是一种新型二维材料，具有出色的导电性和导热性，因此在光电领域中有着广泛的应用。

石墨烯具有天然的透明性，在光电领域可以用于制造透明导电膜。

透明导电膜是一种能够让光线穿过并能够导电的材料，与其他材料相比，透明导电膜具有更高的透光性和导电性能，能够被广泛应用于太阳能电池板、OLED 显示器和柔性显示器的制造。

除了透明导电膜，石墨烯还可以制造纳米发电机。

这是一种能够将机械振动或者外力转化为电能的微型装置。

采用石墨烯作为材料制造的纳米发电机，可以利用石墨烯出色的电荷传输性和机械性能，提高发电效率和灵敏度。

纳米发电机可以被应用于微型机器人、生物医学传感器等领域，具有广泛的应用前景。

此外，石墨烯还可以用于制造高灵敏度的光学传感器。

石墨烯作为一种半导体材料，在吸收光子时能够引起电子跃迁，因此石墨烯具有良好的光学响应能力。

采用石墨烯制造的光学传感器，能够通过吸收、散射和反射等不同的光学属性，检测各种化学和生物物质，具有高精度和高灵敏度。

除了以上应用，石墨烯材料还可以用于制造高性能的光电器件，如太阳能电池、光电传感器、场效应晶体管等。

其中，太阳能电池是石墨烯在光电领域中最为重要的应用之一。

采用石墨烯作为光电转换层的太阳能电池，在太阳光照射下，可以将光子转化为电子，从而产生电能。

这种太阳能电池具有高效率、高稳定性和长寿命等优点，在太阳能利用中具有广阔的应用前景。

总之，石墨烯作为一种新型二维材料，在光电领域中具有广泛的应用前景。

采用石墨烯材料制造的透明导电膜、纳米发电机、光学传感器和太阳能电池等光电器件，具有高效率、高精度和高灵敏度等优点，在未来光电领域中将发挥重要的作用。

石墨烯透明电加热优势及缺陷
石墨烯作为一种新型材料，在透明电加热方面具有许多优势。

首先，石墨烯具有优异的导电性和热导性，使其能够快速、均匀地
传导电热能，从而实现高效的加热效果。

其次，石墨烯具有高度的
透明性，即使在薄膜形式下也能保持高透光率，因此可以应用于需
要透明加热的场合，如汽车玻璃除霜、建筑玻璃加热等领域。

此外，石墨烯具有较高的机械强度和化学稳定性，能够在不影响透明度的
情况下实现稳定的加热效果。

然而，石墨烯在透明电加热方面也存在一些缺陷。

首先，目前
大规模制备高质量石墨烯薄膜的技术还不够成熟，导致生产成本较高。

其次，石墨烯的制备和加工过程中存在环境污染和能源消耗等
问题，需要进一步改进生产工艺，以提高可持续性。

另外，石墨烯
的稳定性和耐久性也需要进一步提升，以满足长期稳定工作的要求。

综上所述，石墨烯在透明电加热方面具有许多优势，如优异的
导热性能和高透明度，但也面临着制备成本高、生产工艺环境友好
性和稳定性等方面的挑战，需要在技术和工艺上不断改进和突破，
以实现其在透明电加热领域的广泛应用。
