透明导电薄膜 (TCO)之原理及其应用发展

新型透明导电薄膜在光电子器件中的应用前景随着科技的不断进步和人们对高性能光电子器件的需求增加，新型透明导电薄膜逐渐成为研究的热点。

透明导电薄膜是一种具有高透明度和高导电性能的薄膜材料，广泛应用于太阳能电池、液晶显示器、光电传感器等光电子器件。

本文将通过对新型透明导电薄膜的特点和在不同光电子器件中的应用前景的论述，探讨其在光电子技术领域的潜力。

一、新型透明导电薄膜的特点新型透明导电薄膜相比传统材料具有以下特点。

首先，它们具有优异的透明性。

在可见光范围内，新型透明导电薄膜的透射率高达90%以上，可以保证光电子器件的良好视觉效果。

其次，它们具有良好的导电性能。

新型透明导电薄膜的电阻率低，能够在不损失透明性的前提下实现高效的电导，有效提高光电子器件的性能。

此外，它们还具有优异的机械柔性和化学稳定性，易于加工和集成到复杂器件结构中。

二、新型透明导电薄膜在太阳能电池中的应用前景太阳能电池是一种将太阳能转化为电能的设备，而新型透明导电薄膜在太阳能电池中有着广阔的应用前景。

首先，它们可以作为太阳能电池的透明电极材料，取代传统的锡氧化物导电膜。

新型透明导电薄膜具有更高的透过率和更低的电阻率，可以提高太阳能电池的光吸收和电流输出效率。

其次，它们可以作为柔性太阳能电池的基底材料，提供良好的柔性、可弯曲的特性，使得太阳能电池能够适应更多的形状和应用场景。

因此，新型透明导电薄膜在太阳能电池领域的应用有望推动太阳能技术的发展。

三、新型透明导电薄膜在液晶显示器中的应用前景液晶显示器是现代电子产品中应用广泛的显示技术，而新型透明导电薄膜在液晶显示器中的应用也具有重要意义。

首先，它们可以作为电容式触摸屏的传感器材料，实现对触摸信号的高效检测。

新型透明导电薄膜的导电性能优异，可以提供稳定的电流传导，使得触摸屏具有更高的灵敏度和响应速度。

其次，它们可以作为光子透过膜材料，调节液晶显示器的透光性能，提高图像的对比度和清晰度。

因此，新型透明导电薄膜在液晶显示器中的应用前景广阔，有望改善人们的视觉体验。

一、玻璃导电的机理众所周知，不同种类的物质，其导电的机理是不同的。

金属导体导电，是由于在金属导体中有可以自由移动的自由电子的作用；半导体导电，是靠半导体中空穴的移动作用而使电子传导得以实现；电解质水溶液导电，是由于在电解质水溶液中有可以自由移动的离子的作用；离子化合物的晶体导电是在具有晶格缺欠的情况下，虽然是固体，但由于离子的迁移而导电。

那么，玻璃导电的机理是什么呢？在室温条件下，玻璃是相当好的绝缘体。

一般来说，玻璃的电阻率在1010Ω/m～1015Ω/m之间。

但是，温度升高，玻璃就要被软化，处于熔融状态中玻璃的电阻可降到几个欧姆，导电性能增强。

即，玻璃从固体变成液体状态时可以导电。

玻璃导电的能力由玻璃结构中离子的移动程度决定。

玻璃是离子化合物晶体。

玻璃的种类不同，其离子的种类以及比例含量都不同。

以最常见的苏打石灰玻璃为例，其主要成分为SiO2，通常由于结构中存在晶格缺欠，晶体中的Na+在温度升高时由一个空穴迁移到另一个空穴而导电。

由此可见，玻璃导电是属于离子导电二、透明导电膜玻璃（TCO Coating Glass）透明导电膜玻璃（TCO Coating Glass）是指在平板玻璃表面通过物理或化学镀膜方法均匀的镀上一层透明的导电氧化物薄膜（Transparent Conductive Oxide）而形成的组件。

对于薄膜太阳能电池来说，由于中间半导体层几乎没有横向导电性能，因此必须使用TCO玻璃有效收集电池的电流，同时TCO薄膜具有高透和减反射的功能让大部分光进入吸收层。

TCO玻璃的生产工艺TCO玻璃工艺主要分为超白浮法玻璃生产、TCO镀膜。

超白浮法玻璃生产工艺难度较高，目前世界上主要供应商有日本旭硝子、美国PPG、法国圣戈班等，国内供应厂家有限，目前仅金晶科技、南玻、信义能够供货。

透明导电膜玻璃（TCO Coating Glass）的种类主要为氧化铟锡透明导电膜玻璃（ITO Coating Glass）、掺Al氧化锌透明导电膜玻璃（AZO Coating Glass）和掺F氧化锡（FTO Coating Glass）三种；ITO透明导电膜玻璃广泛的使用于大面积平板显示领域，国内ITO导电膜玻璃生产厂家主要有深圳南玻显示事业部、深圳莱宝光学、蚌埠华益导、芜湖长信，深圳天泽等众多厂家，技术也能与日本与欧美厂家竞争；而FTO透明导电膜和AZO透明导电膜的主要生产商有日本旭硝子（Asahi）、板硝子（NSG）与美国AFG，国内非晶硅薄膜电池厂因需求不大、尺寸规格特殊，所以议价空间小，进货价格高，甚至有钱也不一定买的到货。

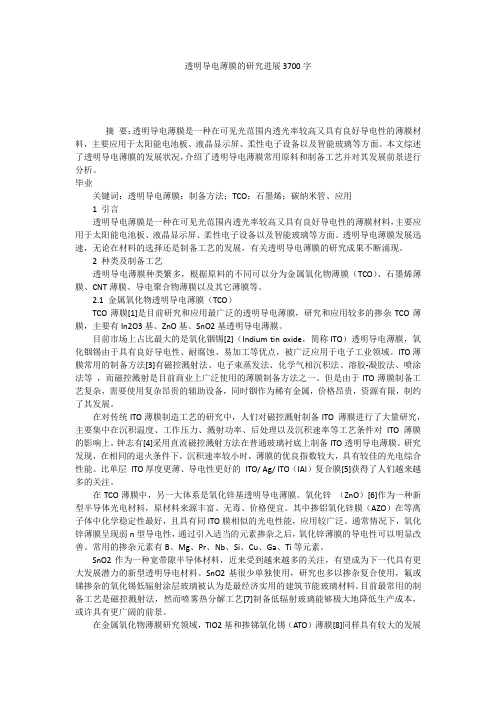

透明导电薄膜的研究进展3700字摘要：透明导电薄膜是一种在可见光范围内透光率较高又具有良好导电性的薄膜材料，主要应用于太阳能电池板、液晶显示屏、柔性电子设备以及智能玻璃等方面。

本文综述了透明导电薄膜的发展状况，介绍了透明导电薄膜常用原料和制备工艺并对其发展前景进行分析。

毕业关键词：透明导电薄膜；制备方法；TCO；石墨烯；碳纳米管、应用1 引言透明导电薄膜是一种在可见光范围内透光率较高又具有良好导电性的薄膜材料，主要应用于太阳能电池板、液晶显示屏、柔性电子设备以及智能玻璃等方面。

透明导电薄膜发展迅速，无论在材料的选择还是制备工艺的发展，有关透明导电薄膜的研究成果不断涌现。

2 种类及制备工艺透明导电薄膜种类繁多，根据原料的不同可以分为金属氧化物薄膜（TCO）、石墨烯薄膜、CNT薄膜、导电聚合物薄膜以及其它薄膜等。

2.1 金属氧化物透明导电薄膜（TCO）TCO薄膜[1]是目前研究和应用最广泛的透明导电薄膜，研究和应用较多的掺杂TCO薄膜，主要有In2O3基、ZnO基、SnO2基透明导电薄膜。

目前市场上占比最大的是氧化铟锡[2]（Indium tin oxide，简称ITO）透明导电薄膜，氧化铟锡由于具有良好导电性、耐腐蚀、易加工等优点，被广泛应用于电子工业领域。

ITO薄膜常用的制备方法[3]有磁控溅射法、电子束蒸发法、化学气相沉积法、溶胶-凝胶法、喷涂法等，而磁控溅射是目前商业上广泛使用的薄膜制备方法之一。

但是由于ITO薄膜制备工艺复杂，需要使用复杂昂贵的辅助设备，同时铟作为稀有金属，价格昂贵，资源有限，制约了其发展。

在对传统ITO薄膜制造工艺的研究中，人们对磁控溅射制备ITO 薄膜进行了大量研究，主要集中在沉积温度、工作压力、溅射功率、后处理以及沉积速率等工艺条件对ITO 薄膜的影响上。

钟志有[4]采用直流磁控溅射方法在普通玻璃衬底上制备ITO透明导电薄膜。

研究发现，在相同的退火条件下，沉积速率较小时，薄膜的优良指数较大，具有较佳的光电综合性能。

透明导电薄膜TCO之原理及其应用发展透明导电薄膜（Transparent Conductive Films，TCO）是一种在光学透明度和电导率之间取得平衡的薄膜材料。

原理上，TCO薄膜是通过掺杂导电材料到光学材料中，达到同时具有高透明度和高电导率的效果。

TCO薄膜的主要原理是靠材料的电子结构来实现。

通常，TCO薄膜由两个主要成分组成：导电材料和基底材料。

导电材料通常是金属氧化物，如氧化锌（ZnO）或氧化锡（SnO2），它们具有高电子迁移率和低电阻率的特点。

基底材料通常是通过掺杂或添加导电剂的透明绝缘体，如玻璃或塑料。

TCO薄膜的应用非常广泛。

其中最重要的应用是透明导电电极，用于太阳能电池、液晶显示器、有机光电器件等光电器件中。

由于TCO薄膜在可见光范围内具有高透明度和低电阻率，所以能够有效传输光线并提供高效的电导率，从而改善光电器件的工作效率。

除此之外，TCO薄膜还常用于光催化、触摸屏、热电器件、光电探测器等领域。

然而，目前TCO薄膜仍然面临一些挑战。

例如，TCO薄膜的电导率和光学透射率之间存在着折中关系，很难在两者之间取得完美的平衡。

此外，一些常用的导电材料，如氧化锌和氧化锡，在高温、高湿度或强光照射条件下容易退化，从而限制了TCO薄膜的长期稳定性。

为了解决这些问题，当前TCO薄膜研究重点在于开发新型材料和改进工艺技术。

例如，研究人员尝试使用新型的导电材料，如氧化铟锡（ITO）和氟化锡（FTO），以提高TCO薄膜的电导率和稳定性。

另外，一些研究还涉及到利用纳米技术和多层结构设计，以进一步改善TCO薄膜的性能。

在未来，随着光电器件和可穿戴设备等领域的不断发展，对性能更好、更稳定的TCO薄膜的需求将会进一步增加。

因此，TCO薄膜的研究和应用前景非常广阔，有望在多个行业中发挥重要作用。

透明导电膜的发展及运用本文主要介绍了透明导电薄膜材料的产生和原理，以及材料性能的两种主要表征方法；并列举了一些透明导电材料的两种性能。

经过多年发展，透明导电薄膜材料形成了几种主要的制备方法，例如高温热分解喷涂法，真空蒸发镀膜法，化学气相沉积法，离子镀法，溶胶-凝胶法，溅射法等，并介绍了这几种方法的优点和缺点。

并认为透明导电膜未来的发展方向是朝着柔性材料的方向发展，并引出三种可以制备柔性透明导电薄膜材料的主要方法：第一种碳纳米材料制备的透明导电材料；第二种金属网格法制备的材料及其类似方法；第三种是印刷法制备的透明导电材料。

最后对透明导电材料的多种方法和运用做出总结，并对未来透明导电材料的市场趋势做出一些预测。

关键词：透明导电膜，ITO，纳米材料，柔性第一章绪论1.1 引言在自然界中，一些物质的性能往往不可兼得，例如材料的硬度和韧性就是一对矛盾体，硬度高往往缺乏韧性，韧性好而硬度却不符合我们的要求。

物质的导电性和透光性也是这样的矛盾体。

在工业的发展中，人类需要在一些场合下运用既透明又导电的物质，透明导电膜在此情况下诞生了。

这类材料最初的运用是在平板显示器的透明电极上。

也许1907年的Badeker（）是第一个制作出透明导电物的科学家，他通过热蒸发镉（Cd）然后形成氧化镉（CdO）的透明导电膜。

这此基础上，透明导电膜材料继续往前发展，以此形成了几个重要的阶段：二十世纪60年代，以掺锡的氧化铟的薄膜（Indium TinOxide 简称ITO）；70年代，以金属材料为基础，辅以纳米技术制作的金属基复合膜；80年代，以掺杂铝的氧化锌膜（Al-doped ZAO 膜）；90年代到现在，透明导电膜已经迎来的发展的高峰，金属网格技术，纳米金属蒸镀技术，纳米碳管膜技术，有机导电膜技术和石墨烯膜技术以满足人类的不同需要而孕育而生。

这些技术有的已经部分运用到工业生产中，有的还有部分问题没有突破，但透明导电膜已经不仅仅运用在平板显示器的电极上了，在汽车玻璃，太阳能电磁板，电磁屏蔽装置，气敏传感器，薄膜电阻器等上广发运用，而现在根据人类的需求又朝着柔性透明导电膜的方向发展。
