《磁控溅射法制备透明导电氧化物薄膜及其性能研究》一、引言透明导电氧化物薄膜作为一种重要的功能材料,在光电、电磁、热学等领域具有广泛的应用。
近年来,随着科技的发展,透明导电氧化物薄膜的制备技术也在不断进步。
其中,磁控溅射法因其制备工艺简单、薄膜质量高、可重复性好等优点,成为制备透明导电氧化物薄膜的常用方法之一。
本文将详细介绍磁控溅射法制备透明导电氧化物薄膜的过程,并对其性能进行研究。
二、磁控溅射法制备透明导电氧化物薄膜2.1 实验材料与设备实验材料主要包括靶材(如氧化锡、氧化铟等)、基底(如玻璃、石英等)以及氩气等。
实验设备为磁控溅射镀膜机,该设备具有高真空度、高溅射速率、低损伤等特点。
2.2 制备过程(1)将基底清洗干净,放入磁控溅射镀膜机中;(2)将靶材安装在磁控溅射镀膜机的靶材托盘上;(3)将氩气通入磁控溅射镀膜机内,调整气压至合适范围;(4)开启磁控溅射镀膜机的电源,调节溅射功率和溅射时间;(5)当靶材表面开始发生溅射现象时,基底上的透明导电氧化物薄膜开始沉积;(6)在设定的时间结束后,关闭电源,停止溅射。
2.3 工艺参数优化在实验过程中,可以通过调整磁控溅射镀膜机的工艺参数(如溅射功率、溅射时间、工作气压等),来优化透明导电氧化物薄膜的制备过程。
在实验过程中,需要控制好各参数的配合关系,以获得最佳的薄膜质量和性能。
三、性能研究3.1 结构性能研究通过X射线衍射(XRD)技术对制备的透明导电氧化物薄膜进行结构分析。
通过XRD图谱可以确定薄膜的晶体结构、晶格常数等参数。
此外,还可以利用扫描电子显微镜(SEM)观察薄膜的表面形貌,分析薄膜的致密性和颗粒大小。
3.2 电学性能研究通过四探针法测量透明导电氧化物薄膜的电阻率、方块电阻等电学性能参数。
同时,还可以通过霍尔效应测试等方法研究薄膜的载流子浓度、迁移率等电学性质。
通过这些研究,可以评估薄膜的导电性能及其在器件中的应用潜力。
3.3 光学性能研究通过紫外-可见光分光光度计(UV-Vis)测量透明导电氧化物薄膜的光学性能参数,如透光率、反射率等。
透明导电薄膜材料的制备及其在电子学领域中的应用近年来随着电子产品的不断升级换代,透明导电薄膜材料也越来越受到关注。
那么,如何制备透明导电薄膜材料,以及这种材料在电子学领域中的应用有哪些呢?一、透明导电薄膜材料的制备透明导电薄膜材料是指一种同时具有高透明度和导电性的材料,具有广泛的应用前景,如平板显示器、太阳能电池、触摸屏、 LED 照明等领域。
目前,市面上常见的透明导电薄膜材料包括透明导电氧化物(如氧化锌、氧化锡、氧化铟锡等)薄膜、金属薄膜(如铝、银、铜等)以及碳基薄膜(如石墨烯、碳纳米管等)。
其中,透明导电氧化物薄膜是一种常见的材料,它主要通过物理气相沉积、溶液法、磁控溅射等方法来制备。
其中,物理气相沉积是一种常见的制备方法,其流程主要包含四个部分:预处理基板、制备电极、气氛控制和薄膜生长。
在制备过程中,可以通过调节制备条件来改变薄膜的性能,如晶体结构、透明度和电学性质等。
二、透明导电薄膜材料的应用透明导电薄膜材料是一种非常重要的材料,具有广泛的应用前景。
以下是其中几个典型的应用领域:1. 平板显示器:透明导电薄膜材料在平板显示器中的应用主要是用作电极材料,通过将透明导电薄膜材料沉积在玻璃基板上,可以制备出各种颜色的液晶平面显示器。
2. 太阳能电池:透明导电薄膜材料在太阳能电池中的应用主要是在透明电极方面。
在太阳能电池中,透明导电薄膜材料可以有效地提高太阳能电池的光电转化效率。
3. 触摸屏:透明导电薄膜材料在触摸屏中主要应用在电极方面。
通过将透明导电薄膜材料沉积在玻璃基板上,可以制备出各种触摸屏产品,如手机、平板电脑等。
4. LED 照明:透明导电薄膜材料在 LED 照明中的应用主要是在电极方面。
通过将透明导电薄膜材料沉积在氮化铝基板上,可以制备出更加高效的白光LED 灯。
总之,透明导电薄膜材料具有广泛的应用前景,随着科技的不断进步,其性能和应用范围也将不断扩大,为电子学领域的发展做出更大的贡献。
ito导电膜结构
ITO (Indium Tin Oxide) 是一种导电氧化物薄膜材料,广泛应用于平板显示器、太阳能电池、LED等领域。
ITO导电膜结构通常如下:
1. 基底材料
ITO薄膜通常沉积在玻璃、塑料或金属等基底上。
玻璃是最常见的基底,因为它具有良好的光学透明性和较高的耐热温度。
2. ITO薄膜层
ITO是由铟(In)和锡(Sn)组成的透明导电氧化物。
它结合了良好的电导率和高透光性。
ITO薄膜一般采用磁控溅射、离子束溅射或化学气相沉积等方法制备。
3. 缓冲层或阻挡层
为提高ITO薄膜与基底的附着力,防止元素扩散,常在基底与ITO薄膜之间存在一个缓冲层或阻挡层,如氧化硅(SiOx)等。
4. 保护层
有时还会在ITO薄膜上沉积一层保护层,如氧化硅或氮化硅,以防止ITO受到机械损伤或化学腐蚀。
5. 电极层
在ITO薄膜上制作电极层,以与外电路连接。
电极材料通常是金属,如铝、钼等。
ITO导电膜的性能主要取决于制备工艺、膜厚、掺杂浓度等参数。
优化这些参数可获得高透光率、低电阻率、良好的机械和化学稳定性。

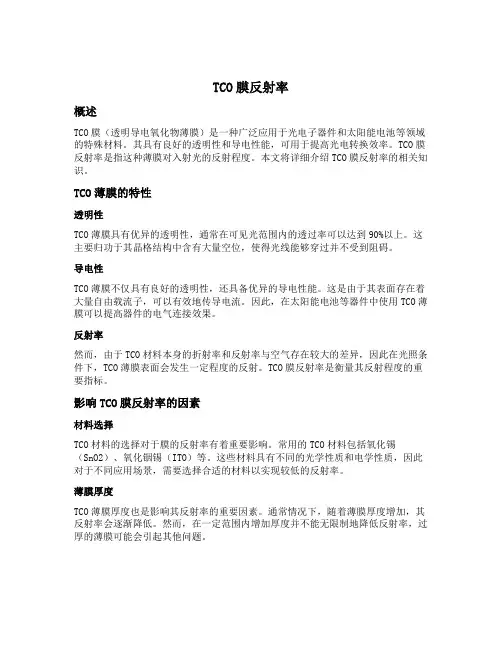

TCO膜反射率概述TCO膜(透明导电氧化物薄膜)是一种广泛应用于光电子器件和太阳能电池等领域的特殊材料。
其具有良好的透明性和导电性能,可用于提高光电转换效率。
TCO膜反射率是指这种薄膜对入射光的反射程度。
本文将详细介绍TCO膜反射率的相关知识。
TCO薄膜的特性透明性TCO薄膜具有优异的透明性,通常在可见光范围内的透过率可以达到90%以上。
这主要归功于其晶格结构中含有大量空位,使得光线能够穿过并不受到阻碍。
导电性TCO薄膜不仅具有良好的透明性,还具备优异的导电性能。
这是由于其表面存在着大量自由载流子,可以有效地传导电流。
因此,在太阳能电池等器件中使用TCO薄膜可以提高器件的电气连接效果。
反射率然而,由于TCO材料本身的折射率和反射率与空气存在较大的差异,因此在光照条件下,TCO薄膜表面会发生一定程度的反射。
TCO膜反射率是衡量其反射程度的重要指标。
影响TCO膜反射率的因素材料选择TCO材料的选择对于膜的反射率有着重要影响。
常用的TCO材料包括氧化锡(SnO2)、氧化铟锡(ITO)等。
这些材料具有不同的光学性质和电学性质,因此对于不同应用场景,需要选择合适的材料以实现较低的反射率。
薄膜厚度TCO薄膜厚度也是影响其反射率的重要因素。
通常情况下,随着薄膜厚度增加,其反射率会逐渐降低。
然而,在一定范围内增加厚度并不能无限制地降低反射率,过厚的薄膜可能会引起其他问题。
表面处理通过表面处理可以进一步降低TCO薄膜的反射率。
常见的表面处理方法包括化学处理、机械抛光等。
这些方法可以改变薄膜表面的形貌和光学性质,从而降低反射率。
入射角度入射角度也会对TCO膜的反射率产生影响。
一般来说,入射角度越大,反射率越高。
因此,在设计光电子器件时,需要考虑入射角度对反射率的影响,并采取相应的措施来减少反射损失。
降低TCO膜反射率的方法多层结构通过设计多层结构可以有效地降低TCO膜的反射率。
多层结构通常由不同折射率和厚度的材料组成,通过调节各层材料的参数可以实现对特定波长光线的衍射和干涉效应,从而降低整体反射率。
ito材料ITO材料是一种用于制备ITO透明导电薄膜的材料,其中ITO 代表着铟锡氧化物(Indium Tin Oxide)。
ITO材料具有优异的透明性和导电性,被广泛应用于电子显示器、太阳能电池、触摸屏和光电器件等领域。
ITO材料的制备主要是通过物理气相沉积(Physical Vapor Deposition,PVD)的方法。
这种方法利用高温和低压下的真空环境,将金属铟和锡在氧气氛围中蒸发,然后在基底表面生成ITO薄膜。
通过调节蒸发速率和氧气流量,可以控制ITO 薄膜的组成和性能。
ITO薄膜通常具有高透过率和低电阻率的特点。
其透明性使得光线可以穿过薄膜,适用于各种显示器件。
此外,ITO薄膜还具有良好的电导率,可用于导电电极和连接器。
它们的导电性能可以通过调整薄膜的厚度和添加适量的掺杂剂来改善。
在电子显示器方面,ITO薄膜广泛应用于液晶显示器和有机发光二极管显示器(OLED)。
液晶显示器利用ITO薄膜作为透明导电电极,来控制液晶分子的排列和光的透射,从而实现像素点的切换和显示功能。
OLED显示器则利用ITO薄膜作为透明电极和光辐射层,实现高亮度、高对比度和快速响应的显示效果。
除了电子显示器,ITO材料还广泛用于太阳能电池和触摸屏等领域。
在太阳能电池中,ITO薄膜用作透明导电电极,将光能转化为电能。
触摸屏则利用ITO薄膜作为感应电极,感应触摸信号,并将其转化为计算机或其他设备可以识别的信号。
然而,ITO材料也存在一些问题。
首先,铟和锡是稀有金属,供应有限,使得ITO薄膜的成本较高。
其次,ITO薄膜在柔性基底上的应用存在困难,因为ITO薄膜易碎且不耐弯曲。
因此,研究人员正在寻找代替ITO材料的新型透明导电材料,以解决这些问题。
总之,ITO材料作为一种优秀的透明导电材料,广泛应用于电子显示器、太阳能电池、触摸屏和光电器件等领域。
虽然存在一些问题,但其透明性和导电性使得ITO材料成为了许多先进技术的关键组成部分。
透明导电薄膜实验报告本实验旨在制备透明导电薄膜,通过控制合成条件,以达到提高导电性能和透明度的目的。
首先,我们将详细介绍实验的原理、材料和方法,随后进行结果和讨论,并对实验过程中的问题和改进方向进行探讨。
一、实验原理透明导电薄膜是一种同时具有透明性和导电性能的薄膜材料,通常由导电氧化物薄膜组成。
透明导电薄膜在光电器件、平板显示、太阳能电池等领域具有广泛的应用前景。
导电氧化物材料具有优良的导电性能和透明度,是制备透明导电薄膜的理想材料之一。
二、实验材料和方法1. 实验材料:SnCl2、NaOH、PDMS等。
2. 实验步骤:(1)制备SnCl2溶液;(2)通过溶胶-凝胶法制备导电氧化物溶胶;(3)利用旋涂法在基底上制备透明导电薄膜;(4)热处理和表面修饰。
三、实验结果与讨论通过实验,我们成功制备了透明导电薄膜,对样品的透明度和导电性能进行了测试。
实验结果表明,我们所制备的透明导电薄膜具有较高的透明度和导电性能,符合预期的要求。
同时,我们还对薄膜的微观结构和表面形貌进行了分析,进一步验证了实验结果的可靠性。
在讨论部分,我们分析了实验中可能存在的问题和改进方向。
在制备过程中,控制合成条件对薄膜的性能有重要影响,需要进一步优化实验参数以提高薄膜的性能。
此外,我们还对未来的研究方向和应用前景进行了展望,希望通过不断的实验和改进,进一步提高透明导电薄膜的性能和稳定性。
综上所述,本实验成功制备了透明导电薄膜,并对其性能进行了测试和分析。
通过不断的实验和研究,我们相信透明导电薄膜在光电器件和其他领域的应用将会得到进一步推广和发展。
感谢各位的关注和支持!。
fto导电膜层
FTO导电膜层是一种N型半导体材料,具有优良的导电性和透光性。
其导电性来源于氟原子取代SnO2晶格中的氧原子所产生的载流子。
FTO薄膜属于SnO2基透明导电氧化物薄膜一类,是一种典型的n型掺杂的半导体薄膜材料。
这种薄膜材料常用于制备透明导电膜,通过物理气相沉积(PVD)技术将其转移到基板上。
FTO薄膜在薄膜太阳能电池、光电显示器和智能窗户等领域有着广泛的应用。
在制备FTO导电膜时,通常采用磁控溅射或脉冲激光沉积等技术。
这些技术可以将FTO材料以薄膜的形式转移到基板上,形成透明的导电膜层。
在制备过程中,需要对FTO薄膜的化学成分、晶体结构、表面形貌等进行控制,以提高其光电性能和稳定性。
此外,FTO导电膜层还可以与其他材料相结合,制备高性能复合导电薄膜。
例如,可以将FTO层与AgNWs和NiCr等材料相结合,制备出具有优异导电性能和稳定性的复合导电薄膜。
这种复合结构可以有效地提高薄膜的导电性能和存储稳定性,使其在电子器件和集成电路等领域具有潜在的应用前景。
总的来说,FTO导电膜层是一种重要的光电材料,在太阳能电池、显示器、智能窗户等领域有着广泛的应用前景。
随着科技的不断进步,FTO导电膜层的性能和应用领域还将得到进一步拓展和完善。
tco成膜原理TCO成膜原理TCO(透明导电氧化物)薄膜是一种具有高透明度和导电性能的材料,广泛应用于太阳能电池、液晶显示器、光电器件等领域。
TCO 薄膜的制备过程中,成膜原理起着至关重要的作用。
TCO薄膜的成膜原理主要包括物理气相沉积(PVD)和化学气相沉积(CVD)两种方法。
物理气相沉积是通过将高纯度的氧化物靶材蒸发或溅射到基底表面,形成薄膜。
而化学气相沉积则是通过在气氛中加入特定的气体,使其在基底表面发生化学反应生成薄膜。
在物理气相沉积中,常用的方法包括磁控溅射和电子束蒸发。
磁控溅射是将氧化物靶材置于真空室中,通过加热或电子束轰击使其蒸发,然后通过磁场控制蒸发物质的运动方向,最终在基底表面形成薄膜。
电子束蒸发则是利用电子束的高能量使靶材蒸发,并在基底表面形成薄膜。
化学气相沉积主要包括热分解法和化学气相沉积法。
热分解法是通过将气体在高温条件下分解生成反应物,然后在基底表面发生化学反应形成薄膜。
化学气相沉积法则是通过将气体在基底表面进行化学反应生成薄膜。
无论是物理气相沉积还是化学气相沉积,TCO薄膜的成膜过程都需要控制多个参数,如沉积温度、气氛成分、沉积速率等。
这些参数的选择对薄膜的性能和质量有着重要影响。
例如,沉积温度过高可能导致薄膜结晶不完全,影响导电性能;气氛成分的变化可能改变薄膜的透明度和导电性能。
TCO薄膜的成膜过程中还需要考虑基底表面的处理。
基底表面的清洁度和平整度对薄膜的附着力和均匀性有着重要影响。
常用的基底处理方法包括超声清洗、离子打磨和表面活化处理等。
TCO薄膜的成膜原理是通过物理气相沉积或化学气相沉积的方法,在控制好各种参数的条件下,使氧化物材料在基底表面形成高透明度和导电性能的薄膜。
这些薄膜在光电器件领域具有广泛的应用前景,为相关领域的发展提供了重要的支持。
第一章透明导电氧化物薄膜与氧化铟锡薄膜1.1.透明导电氧化物薄膜透明导电氧化物(Transparent Conducting Oxide简称TCO)薄膜主要包括In、Sn、Zn和Cd的氧化物及其复合多元氧化物薄膜材料,具有禁带宽、可见光谱区光透射率高和电阻率低等光电特性。
氧化铟锡(或掺锡氧化铟,Indium Tin Oxide简称ITO)薄膜是综合性能最优异的透明电极材料,ITO是一种重掺杂、高简并的n型半导体,光学禁带宽度达到3.5eV以上,其载流子浓度可达到1021cm3,迁移率为15-450cm2V−1S−1,目前一般认为其半导体化机理为掺杂(掺锡)和组分缺陷(氧空位)。
ITO作为优异的透明导电薄膜,其较低的电阻率可达到10−4Ωcm,可见光透过率可达85%以上,其优良的光电性质使其成为具有实用价值的TCO薄膜[1][2]。
ITO透明导电膜除了具有高可见光透过率和低电阻,还具有一系列独特性能,如紫外线高吸收,红外线高反射,微波高衰减;加工性能良好,具有较好的酸刻、光刻性能;良好的机械强度和耐磨损性、耐碱化学稳定性;较高的表面功函数(约为4.7eV)等,ITO薄膜被广泛应用于平板显示器件、太阳能电池、微波与射频屏蔽装置、触摸式开关和建筑玻璃等领域[3]。
对于TCO薄膜来说,目前的主要应用领域一般是作为单一的电学涂层或光学涂层,即利用其金属导电性和光学透明性,但其导电性和透明性仍需进一步提高,同时考虑到光电子器件在不同环境中的使用,TCO薄膜在恶劣环境中的稳定性也需要得到改善,应该开发出高质量的透明导电氧化物薄膜,以开拓更广的应用领域。
在TCO薄膜的不同应用领域,对于TCO 薄膜的性能有不同的要求,单一的TCO薄膜难以满足各种性能的需要,虽然SnO2:F[4],ZnO:Al[5]和In2O3:Mo[6]等三元组分氧化物能够部分解决一些问题,但无法达到较好的综合性能。
目前多元复合体系透明导电薄膜的研究得到了一定的发展,可以制备出一些具有独特性能的TCO薄膜[7]-[10],多元复合体系TCO薄膜能够保持传统TCO材料性能的前提下,可以通过改变组分而调整薄膜的电学、光学、物理和化学性质以及表面能,从而获得传统TCO材料所不具备的性能,以满足特定的需要。
透明导电薄膜之原理及其应用发展透明导电薄膜(Transparent Conductive Oxide, TCO)是一种具有高透明度和高电导性能的薄膜材料。
它的主要成分是一种氧化物,如二氧化锡(SnO2),氧化铟锡(ITO)和氧化铟锡锌(ITZO)。
TCO薄膜由于其特殊的物理和化学性质,被广泛应用于电子器件、太阳能电池、光电显示器、光电器件等领域。
TCO薄膜的原理是通过掺杂适当的金属或非金属元素,改变薄膜的导电性能,同时保持其高透明度。
掺杂的元素会引入额外的自由电子或空穴,从而增加电导率。
同时,薄膜的高透明性是由于导电层中的自由载流子只占一小部分,不会对光的透过率产生明显的影响。
TCO薄膜的应用发展非常广泛。
以下是几个重要的应用领域:1.光电显示器:TCO薄膜广泛应用于液晶显示器和有机发光二极管(OLED)等光电显示器中。
TCO薄膜作为透明电极,使电流能够均匀地在显示面板上流动,同时确保透明度和显示质量。
2.太阳能电池:TCO薄膜在太阳能电池中的应用十分重要。
它可以作为透明电极,用来收集并导出电流,提高光能的利用效率。
TCO薄膜的高透明性和低电阻率可以提高电池的光吸收和转化效率。
3.电子器件:TCO薄膜在其他电子器件中也有广泛的应用,如触摸屏、柔性电子器件、光纤通信器件等。
TCO薄膜作为透明导电材料,可以为这些器件提供高透明度和高电导性能。
4.光学材料:在光学领域,TCO薄膜可以作为抗反射涂层,改善光学仪器的透光性能。
它还可以用于红外传感器、光学滤波器和反射镜等器件中,以提高其性能。
总之,TCO薄膜是一种重要的功能材料,具有高透明度和高电导性能。
它在电子器件、太阳能电池、光电显示器等领域都有广泛应用,并且不断发展和创新。
随着科技的不断进步,TCO薄膜的性能将不断改进,为各种应用提供更好的解决方案。
tco薄膜作用
TCO薄膜,即透明氧化物半导体薄膜,是一种具有优良光学特性的材料,在太阳能电池、平板显示器、有机发光二极管、低辐射玻璃、特殊功能窗涂层、透明薄膜晶体管以及柔性电子器件等领域中被广泛应用。
在太阳能电池中,TCO薄膜的特殊优点使其成为提高太阳能转化效率的基础。
在太阳光的照射下,光线能够透过TCO薄膜进入太阳能电池内部,并在其表面形成p-n结。
通过TCO薄膜的导电性能,产生的载流子可以快速地传输到外部电路中,从而完成电能转换。
对于平板显示器来说,TCO薄膜的高可见光透射率使得显示屏能够呈现出清晰、鲜艳的图像效果。
此外,TCO薄膜的导电性能也保证了屏幕的反应速度和准确性。
在有机发光二极管(OLED)中,TCO薄膜不仅提供了导电功能,还具备高光透射率和优异的光反射性能,从而提高了OLED的效率和亮度。
在低辐射玻璃中,通过在玻璃表面涂覆TCO薄膜,可以有效地减少室内的热量损失。
此外,TCO薄膜的高度透明性保证了室内的光照,使得整个空间更加明亮舒适。
总的来说,TCO薄膜在提高能源利用效率、促进有机电子发展、提升显示效果以及增强玻璃窗的隔热性能等方面具有重要作用。
随着科学技术的不断进步,TCO薄膜在能源和信息技术领域的应用将会得到更深入的发展。
