汽车电气系统

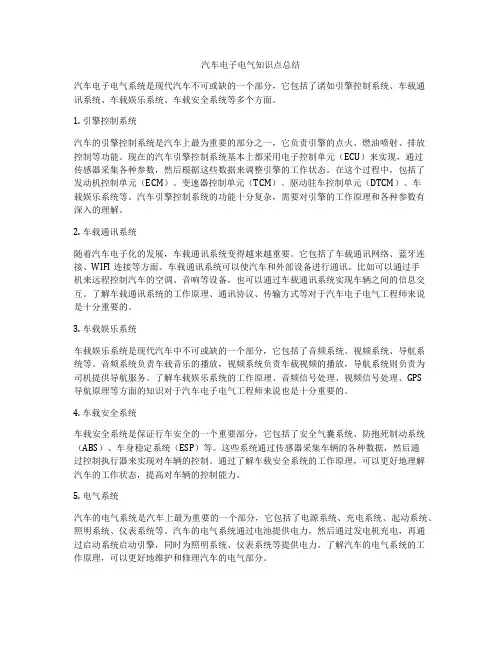

汽车电子电气知识点总结汽车电子电气系统是现代汽车不可或缺的一个部分，它包括了诸如引擎控制系统、车载通讯系统、车载娱乐系统、车载安全系统等多个方面。

1. 引擎控制系统汽车的引擎控制系统是汽车上最为重要的部分之一，它负责引擎的点火、燃油喷射、排放控制等功能。

现在的汽车引擎控制系统基本上都采用电子控制单元（ECU）来实现，通过传感器采集各种参数，然后根据这些数据来调整引擎的工作状态。

在这个过程中，包括了发动机控制单元（ECM）、变速器控制单元（TCM）、驱动驻车控制单元（DTCM）、车载娱乐系统等。

汽车引擎控制系统的功能十分复杂，需要对引擎的工作原理和各种参数有深入的理解。

2. 车载通讯系统随着汽车电子化的发展，车载通讯系统变得越来越重要。

它包括了车载通讯网络、蓝牙连接、WIFI连接等方面。

车载通讯系统可以使汽车和外部设备进行通讯，比如可以通过手机来远程控制汽车的空调、音响等设备，也可以通过车载通讯系统实现车辆之间的信息交互。

了解车载通讯系统的工作原理、通讯协议、传输方式等对于汽车电子电气工程师来说是十分重要的。

3. 车载娱乐系统车载娱乐系统是现代汽车中不可或缺的一个部分，它包括了音频系统、视频系统、导航系统等。

音频系统负责车载音乐的播放，视频系统负责车载视频的播放，导航系统则负责为司机提供导航服务。

了解车载娱乐系统的工作原理、音频信号处理、视频信号处理、GPS导航原理等方面的知识对于汽车电子电气工程师来说也是十分重要的。

4. 车载安全系统车载安全系统是保证行车安全的一个重要部分，它包括了安全气囊系统、防抱死制动系统（ABS）、车身稳定系统（ESP）等。

这些系统通过传感器采集车辆的各种数据，然后通过控制执行器来实现对车辆的控制。

通过了解车载安全系统的工作原理，可以更好地理解汽车的工作状态，提高对车辆的控制能力。

5. 电气系统汽车的电气系统是汽车上最为重要的一个部分，它包括了电源系统、充电系统、起动系统、照明系统、仪表系统等。

汽车电路与电气系统的检修汽车电路与电气系统的检修汽车电路和电气系统是车辆中最复杂和最重要的部分之一，对保证车辆正常运行和安全行驶有着至关重要的作用。

汽车电路和电气系统的检修是维护和修理车辆电路和电气系统，排除故障并确保其正常运行的过程。

在这篇文章中，我们将探讨汽车电路和电气系统的检修，重要的检修步骤和常见故障，并提供一些检修的技巧和建议。

1. 检查电池连接和电池终端汽车的电气系统中的第一部分是电池，因此任何一次的检修都应该从电池开始。

首先要检查电池终端的连接状态，使用一个扳手将电池终端螺丝旋转松开，以确保终端接触紧密。

在这个过程中，应该清洁电池终端和电池端子，移除腐蚀物和锈蚀的表面，这样可以提高电池的电导率，确保更好的电池连接和更稳定的电压。

2. 检查保险丝和继电器检查保险丝和继电器，以确保它们在需要时能够正常运行。

检查保险丝主要涉及安全丝的检查，包括控制系统、电子设备和灯光系统等。

应检查保险丝的工作状态和正确安装位置，确保电路良好地运行。

继电器是现代电路和电气系统的一个重要部分，因为它们充当开关，控制电路的流动。

应检查继电器的工作状态，注意引脚的正确连接，并检查任何可能的线圈和联系点的损坏。

3. 检查电机和发电机电机和发电机是车辆电气系统中关键的组件之一。

因此，在检查电路之前，应该对电机和发电机的连接、驱动带、传感器、轴承和油封进行检查。

驱动带的磨损或松动是电路故障的常见原因之一，检查驱动带的磨损情况，并确保带子正确拉紧或更换。

检查发电机和电机传感器的连接，配置和工作状态。

测量发电机输出电压和电流，在发现任何异常情况时通知维修人员。

4. 检查电路接口和电路板在完成以上步骤之后，应该检查车辆中的电路接口和电路板。

在车辆电气系统中检测电路接口和电路板之前，可以使用电路测试仪或工具箱来对特定电路进行测量。

检查电路接口和电路板的方法是检查其引脚和连接。

检查这些线路是为了使线路正确汇集，并验证电流在所有线路上的传导性。

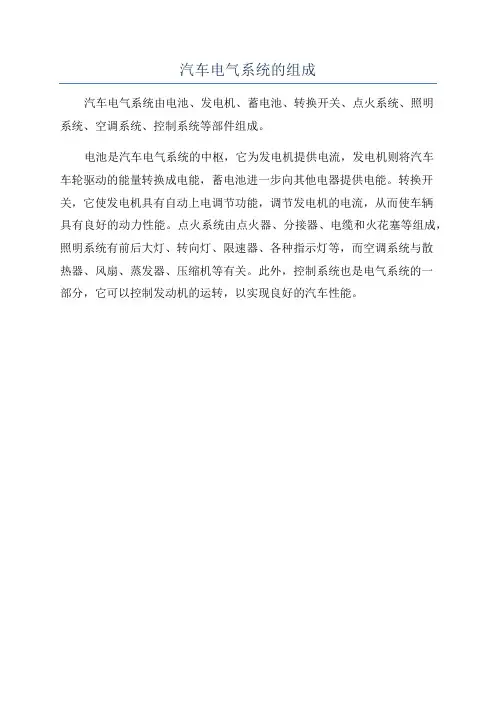

汽车电气系统的组成
汽车电气系统由电池、发电机、蓄电池、转换开关、点火系统、照明
系统、空调系统、控制系统等部件组成。

电池是汽车电气系统的中枢，它为发电机提供电流，发电机则将汽车
车轮驱动的能量转换成电能，蓄电池进一步向其他电器提供电能。

转换开关，它使发电机具有自动上电调节功能，调节发电机的电流，从而使车辆
具有良好的动力性能。

点火系统由点火器、分接器、电缆和火花塞等组成，照明系统有前后大灯、转向灯、限速器、各种指示灯等，而空调系统与散
热器、风扇、蒸发器、压缩机等有关。

此外，控制系统也是电气系统的一
部分，它可以控制发动机的运转，以实现良好的汽车性能。

电气一、汽车电气系统的组成现代汽车所装备的电气系统,按其用途可大致归纳并划分为下面四部分：1．电源系统电源系统包括蓄电池、发电机及其调节器;前两者是并联工作,发电机是主电源,蓄电池是辅助电源;发电机配有调节器的作用是在发电机转速升高时,自动调节发电机的输出电压使之保持稳定;2．用电系统汽车上用电系统大致可分为以下几类：1起动系：主要机件是启动机,其任务是起动发动机;2点火系：它是汽油发动机的组成部分,包括电子点火系统或传统点火系统的全部组件;其任务是产生高压电火花,按发动机的工作顺序点燃气缸内的可燃混合气;3照明系统：包括车内外各种照明灯以及保证夜间安全行车所必须的灯光,其中以前照明灯最为重要;军用车辆还增设了防空照明;4信号系统：包括电喇叭、蜂鸣器、闪光器及各种信号灯等,主要用来保证安全行车所必要的信号;5电子控制系统：主要指由微机控制的装置,包括：电子控制点火装置、电子控制燃油喷射装置、电子控制防抱死制动装置、电子控制自动变速装置等,分别用来提高汽车的动力性、经济性、安全性、排气净化和操纵自动化等性能;6辅助电器：包括电动刮水器、低温起动预热装置、空调器、收录机、点烟器、防盗装置、玻璃升降器、座椅调节器等;辅助电器有日益增多的趋势,主要向舒适、娱乐、保障安全方面发展;3．检测系统包括各种检测仪表如电压表、电流表、水温表、油压表、燃油表、车速里程表、发动机转速表和各种报警灯,用来监测发动机和其它装置的工作情况;4．配电系统配电系统包括中央接线盒、电路开关、保险装置、插接件和导线等,以保证线路工作的可靠性和安全性;二、汽车电气系统电系的特点汽车电气系统具有以下四个特点：1．低压汽车电系的额定电压有12伏V、24V两种,汽油车普遍采用12V电系,而柴油车多采用24V电系;电器产品额定运行端电压,对发电装置12V 电系为14V；对24V电系为28V;对用电设备电压在～倍额定电压范围内变动时应能正常工作;2．直流汽车电系采用直流是因为起动发动机的启动机,为直流串激式电动机,其工作时必须由蓄电池供电,而蓄电池消耗电能后又必须用直流电来充电;3．单线制是指从电源到用电设备只用一根电线连接,而另一根导线则由金属部分如车体、发动机等代替作为电器回路的接线方式,具有节省导线、简化线路、方便安装检修、电器元件不需与车体绝缘等优点而得到广泛采用;但在个别情况下,也采用双线制;4．负极搭铁采用单线制时,蓄电池的负极必须用导线接到车体上,称为负极搭铁,这是国家标准规定的,也是交流发电机正常工作的必要条件;第二节蓄电池的构造与识别一、蓄电池的与类型一功用蓄电池是一种可逆的低压直流电源,是汽车电源的重要组成部分;蓄电池既能将化学能转换为电能,也能将电能转换为化学能;它的作用是：1．起动发动机时,供给起动机大电流,故称为起动型蓄电池;2．在发电机不发电或电压较低的情况下向用电设备供电;3．当用电设备短时间耗电超过发电机供电能力时,协助发电机向用电设备供电;4．蓄电池存电不足,而发电机负载又较小时,它可将发电机的电能转变为化学能储存起来即充电;另外,蓄电池相当于一个大电容器,它可随时将发电机产生的过电压吸收掉,起到保护晶体管、延长其使用寿命的作用;二类型按其外部结构可分为：橡胶槽和塑料槽蓄电池;按其性能可分为：湿荷电、干荷电和免维护蓄电池等;目前汽车上广泛采用干荷电、免维护塑料槽的铅酸蓄电池;二、蓄电池的结构和识别铅酸蓄电池的构造如图4-1所示;它主要有极板、隔板、电解液和外壳等部分组成;1．极板极板分正极板和负极板,每片极板均由栅架和活性物质构成;制成正极板上的活性物质为二氧化铅,呈棕红色；负极板上的活性物质为海绵状纯铅,呈青灰色;为了增大蓄电池的容量,需要把正、负极板分别焊成极板组,且负极板组比正极板组多一片;图4-1干荷电蓄电池的结构1-外壳 2-正极板 3-加液孔螺塞 4-电池盖 5-负极柱 6-负极板组7-正极板组 8-隔板9-负极板 10-正极板2．隔板隔板通常用木质、微孔橡胶、微孔塑料或玻璃纤维制成;隔板安装在正负极板之间,防止正负极板相碰而短路;隔板一面制有沟槽,装配时有沟槽面应竖直面向正极板;3．电解液电解液由纯净硫酸与蒸馏水按一定比例配制而成;其密度大小可用密度计测量,一般为～1.30g／cm3之间;4．外壳蓄电池外壳用橡胶或塑料制成整体,用以储存电解液和支承极板;相邻两单格之间有隔壁,把每个外壳分成三个或六个单格;5．极柱与穿壁式联条每个单格电池都有正、负两个极柱,分别连接正、负极板组,连接正极板组的叫正极柱,连接负极板组的叫负极柱;正极柱接起动机开关接柱,负极柱接车架接铁;穿壁式联条用来连接相邻单格电池的正、负极柱,使单格电池相互串联成多伏的电池;如一只12V 的蓄电池由6个单格电池串联而成;三、蓄电池的型号标志根据原机械工业部标准JB2599-1985铅蓄电池产品型号编制方法规定,蓄电池型号由三部分组成,各部分之间用破折号分开,其内容及排列如下：1串联单格电池数;指一个整体壳体内所包含的单格电池数目,用阿拉伯数字表示;2电池类型;根据蓄电池主要用途划分;启动型蓄电池用“Q ”表示,代号“Q ”是汉字“起”的第一个拼音字母;3电池特征;为附加部分,仅在同类用途的产品具有某种特征,而在型号中又必须加以区别时采用;如用干荷电蓄电池,则用汉字“干”的第二个拼音字母“A ”表示；如为无需免维护蓄电池,则用“无”字的第一个拼音字母“W ”来表示;当产品同时具有两种特征时,原则上应按表4-11串联单格电 池 数 2 蓄电池类 型 3 蓄电池类 型 4 额 定 容 量 5 特 殊性 能顺序用两个代号并列表示;4额定容量;是指20h率额定容量,用阿拉伯数字表示,单位为安培·小时A·h,在型号中可略去不写;蓄电池容量通常以正极板的片数n来估算,每片标准正极板额定容量Cs 为15 Ah,则蓄电池额定容量C20 = Cs·n;5特殊性能;在产品具有某些特殊性能时,可用相应的代号加在型号末尾表示;如“G”表示薄型极板的高启动率电池,“S”表示采用工程塑料外壳与热封合工艺的蓄电池;表4-1 蓄电池产品特征代号例1：东风EQ2102型越野汽车用6-QW-180型蓄电池：表示由6个单格电池组成,额定电压为12V,额定容量为180A·h的启动型免维护蓄电池;例2：解放CQ1121J载货汽车用6-QAW-180型蓄电池：表示由6个单格电池组成,额定电压为12V,额定容量为180A·h的启动型干荷电免维护蓄电池;例3：北京BJ2020型吉普车用6-QA-60型蓄电池：表示由6个单格电池组成,额定电压为12V,额定容量为60A·h的启动型干荷电蓄电池;四、铅酸蓄电池工作原理铅酸蓄电池的充、放电是由正极板上的活性物质二氧化铅PbO2和负极板上的活性物质海绵状的纯铅Pb与电解液中的硫酸H2SO4发生化学反应来完成的;一电动势的建立当正、负极板浸入电解液后,在单格蓄电池的正负极柱间产生电动势;在正极板处,少量PbO2溶入电解液,与水H2O生成PbOH4,再分解成四价铅离子Pb4+和氢氧根离子OH－;即：PbO2＋2H2O→PbOH4 PbOH4 Pb4+＋4OH－Pb4+沉附于极板的表面,OH－留在电解液中,使正极板相对于电解液具有正电位;当达到平衡时,约为＋;在负极板处金属铅受到两方面的作用,一方面它有溶解于电解液的倾向,因而有少量铅进入溶解,生成二价铅离子Pb2＋,在极板上留下两个电子2e,使极板带负电；另一方面,由于正、负电荷的吸引,Pb2＋有沉附于极板表面的倾向;当两者达到平衡时,溶解便停止,负极板相对于电解液具有负电位,约为－;因此,在外电路未接通,反应达到相对平衡状态时,蓄电池的电动势为：－－＝这是单格蓄电池正负极间的电动势,对于6个单格串联而成的一块蓄电池,则其电动势为×6＝;二放电过程将蓄电池的化学能转换为电能的过程称为放电过程,如图4-2a所示;图4-2 蓄电池充放电过程a放电过程 b放电终了 c充电过程蓄电池接上负载,在电动势的作用下,电流从正极经过负载流向负极即电子从负极流向正极,使正极电位降低,负极电位升高,破坏了原有的平衡;电解液中H2SO4的电离过程为：H2SO4 2H＋＋SO24－在正极板处,Pb4+与电子结合变成Pb2＋,Pb2＋与电解液中的硫酸根离子SO24－结合生成PbSO4沉附于极板上,即：Pb4+＋2e→Pb2＋；Pb2＋＋SO24－→PbSO4;在负极板处,Pb2＋与电解液中的SO24－结合也生成PbSO4沉附于负极板上,而极板上的金属铅继续溶解,生成Pb2＋和电子,即：Pb－2e→Pb2＋；Pb2＋＋SO24－→PbSO4;在电解液中,H－和OH－结合生成水,即：4H－＋4OH－→2H2O;如果电路不中断,上述的化学反应继续进行,使正极板上的PbO2和负极板上的Pb都逐渐转变为PbSO4,电解液中的H2SO4含量逐渐减少而水含量增多,故电解液的相对密度下降;同时因PbSO4的导电性比PbO2和Pb 差,随其含量的逐渐增加其内阻增大,使供电能力下降;蓄电池在放电过程中总的化学反应方程式为：PbO2＋2H2SO4＋Pb＝2PbSO4＋2H2O三充电过程将电能转换成蓄电池的化学能的过程称为充电过程,如图4-2c所示;充电时,蓄电池应接直流电源,蓄电池的正极接电源正极,蓄电池负极接到电源负极;当电源电压高于蓄电池的电动势时,在电场力作用下,电流从蓄电池的正极流入,负极流出即驱使电子从正极经外电路流入负极;这时在正负极发生的化学反应正好与放电过程相反;在电场力的作用下,正、负极板上的硫酸铅和电解液中的水均发生电离;即：PbSO4⇔Pb2＋＋SO24－；H2O⇔H－＋OH－在正极板处,Pb2＋失去两个电子2e变成Pb4＋,与电解液中的OH－结合生成PbOH4;它又分解为PbO2和H2O,PbO2附着在正极板上,即：Pb2＋－2e→Pb4+；Pb4+＋4OH－→PbOH4；PbOH4⇔PbO2＋H2O;在负极板处,Pb2＋在电场力的作用下获得两个电子2e变成金属铅,并附着在负极板上;即：Pb2＋＋2e→Pb;在电解液中,H－和SO24－结合生成PbSO4,即：2H－＋SO24－→H2SO4;可见,在充电过程中,正、负极板上的PbSO4将逐渐恢复为PbO2和Pb,电解液中的硫酸含量逐渐增多,水含量逐渐减少;当PbSO4已基本还原成PbO2和Pb时,充电电流主要用来电解水,即2H2O→2H2↑＋O2↑,使正极冒出氧气O2,负极冒出氢气H2;充电电流越大,则冒气越多,极易使极板上的活性物质脱落;故在充电末期,充电电流以小为宜;蓄电池充电和放电过程是可逆的电化学反应过程,内部导电靠离子运动实现;如略去中间的化学反应过程可用下式表示：。

汽车电气系统的构造与功能汽车电气系统是汽车中至关重要的一个组成部分，它负责提供车辆所需的电力，并控制车辆各个电子设备的运行。

本文将介绍汽车电气系统的构造和功能。

一、汽车电气系统的构造汽车电气系统主要由以下几个组成部分构成：1. 蓄电池：蓄电池是汽车电气系统的能量储存设备，它通过化学反应将化学能转化为电能，并供给整个电气系统所需的电力。

2. 发电机：发电机是汽车电气系统的电力发生装置，它通过机械能驱动，将机械能转化为电能，并为蓄电池充电，同时为其他电子设备提供电力。

3. 起动电机：起动电机主要用于发动机的启动。

当驾驶员启动汽车时，起动电机会将电能转化为机械能，帮助发动机启动。

4. 电气设备：电气设备包括涉及到照明、制动、空调、音响等方面的电子设备。

这些设备通过电气系统提供的电力进行工作。

5. 电线和插头：电线和插头用于将电能从蓄电池或发电机传输到各个电子设备，确保电气系统的正常运行。

二、汽车电气系统的功能1. 启动系统功能：汽车电气系统的一个重要功能是提供发动机启动所需的电力。

当驾驶员启动汽车时，电气系统将电能传送给起动电机，帮助发动机启动。

2. 充电系统功能：汽车电气系统的充电系统功能通过发电机为蓄电池充电，确保蓄电池具有足够的电力储备，以供给整个电气系统使用。

3. 照明系统功能：汽车的照明系统主要包括大灯、雾灯、示宽灯等。

电气系统提供电能给这些照明装置，确保驾驶者在夜间或低能见度条件下获得良好的照明。

4. 制动系统功能：电气系统还负责制动系统的工作，包括制动灯、制动助力等设备的电力供应，以确保驾驶者在制动时获得充分的提醒和辅助。

5. 空调和音响系统功能：现代汽车中的空调和音响设备也依赖于电气系统的供电。

电气系统提供电力给空调压缩机和音响设备，确保它们的正常运行。

6. 信息娱乐系统功能：信息娱乐系统主要包括车载导航、蓝牙连接、无线网络等功能，这些设备需要电气系统提供电力以正常运行。

7. 安全系统功能：汽车的安全系统，如防盗报警系统、安全气囊系统等，也离不开电气系统。

汽车车身电气基本知识(一)汽车车身电气基本知识汽车车身电气系统是指汽车本体车身内部以及与外界相连接的电器设备及其相应的电气线路，是汽车整车电器系统的重要组成部分。

了解汽车车身电气基本知识可以帮助车主更好地使用和维护汽车，下面我们就来详细介绍一下。

一、电器设备汽车车身电气设备包括车灯、转向灯、喇叭、广告灯、仪表盘等，在汽车行驶过程中起到重要的作用。

汽车照明系统由前照灯、尾灯、刹车灯、示宽灯、倒车灯等组成；汽车喇叭设计多样，分为传统电磁式喇叭与高级电子式喇叭，前者价格相对便宜，而且主要振荡器依靠由电池提供的电磁铁；后者使用高级材料配以强力演算，体积小，声音大，寿命长。

除此之外，仪表盘还分为全数字（全部数字式）和混合式（数字+指针式）两种，让驾驶更加安全。

二、电气线路汽车车身电气线路不仅包括电器设备的线路，还包括电路保险丝、开关、电线、电缆等组成的电路系统。

汽车电气线路的基本原理是从电瓶上获取电能并沿着线路流动，该系统的关键是电气线路具备一定的防水、防潮和抗冲击、抗振动能力，以确保汽车的长期稳定运行。

三、日常维护汽车的电器系统是在复杂环境下工作的，需要进行经常维护，保证车辆的性能和安全。

常见的维护包括：清洁电器器件表面，避免积聚尘土和异物影响工作；检查电气接头是否松动，是否腐蚀；定期更换线路中的保险丝，防止电路短路造成车辆故障；排查故障，必要时采用隔离法找出问题。

四、注意事项在使用汽车时，应注意以下事项。

首先，不要让汽车电气设备在电瓶已损坏或耗电量过大时工作。

其次，必须确保线路保持清洁，零部件安装正确，避免短路或者是断路的情况出现。

另外，在查找车身电气故障时，选择专业的维修服务单位，对于故障的维修处置采取障碍解沉代替强制解决，从而提高维修质量，防止出现因不专业操作而引起的二次故障。

总之，了解汽车车身电气基本知识是保障汽车安全和良好性能的必要前提。

车主在使用汽车时应该合理使用和维护电气设备，避免因电气故障危及生命健康。

汽车电气系统故障诊断与维修浅析摘要：电子技术的发展促使汽车电气系统的应用更加复杂，因此，需要不断对现代汽车电气系统进行故障诊断方面的技术性研究，确保电气系统故障与维修能力相适应，以促进我国汽车工业的稳定发展。

引言：造成汽车电气系统产生故障的原因是多方面的，想要真正意义上实现上述问题的解决需要借助于理论知识与实践经验。

下文对汽车电气系统故障进行了分析，然后探讨了其检修与诊断方法。

1汽车电气系统的构成汽车的电气化发展是汽车行业的一次重大变革，为汽车综合性能的提升输入了新鲜的血液。

目前已经发展成熟并被广泛应用于实际生产中的电气系统主要包含以下内容：电源系统，点火系统，仪表、信号、照明、报警系统，空调系统，安全气囊系统，计算机控制系统，电控燃油喷射系统，底盘控制系统以及电气辅助设备等。

2汽车常见电气故障与原因分析2.1充电指示灯常亮。

绝大多数汽车的充电系统都配有充电指示灯，每当汽车发动机开始运转之后，汽车点火启动，此时，充电指示灯为点亮状态，片刻之后，发动机运转正常的情况下，发动机转数达到既定数值时，指示灯应当处于熄灭状态，如果此时指示灯仍然常亮，则汽车电气系统当中的充电分系统出现故障。

引起上述故障的常态原因有以下两个层面：充电指示灯内部电路异常；汽车发动机、调节器以及相关电路出现异常，因为前面我们提到当汽车发动机转数达到既定数值的时候指示灯熄灭，如果发动机内部电路出现故障或是调节器运转不良，则都会引起指示灯常亮的电气系统异常。

2.2蓄电池长期亏电。

在汽车充电系统运转正常的情况下，蓄电池单方面故障问题而导致蓄电池本身自行输出电力或无法正常充电，能够致使蓄电池长期出现亏电现象。

蓄电池故障的根本原因在于蓄电池的额定电压与汽车正常运行时的电气系统电压不一致。

汽车启动时电气系统电压为14V，而其蓄电池的额定电压为12V。

随着汽车工业的快速发展，工作条件的不同，在不同程度的文波叠加在平均值上，汽车电气系统的电压可能在6.5-16V之间变动。

汽车电气系统的组成与特点汽车电气系统是汽车的重要组成部分之一，其性能好坏直接影响汽车的动力性、经济性、可靠性，安全性、舒适性以及排放等性能。

汽车电气系统是现代汽车发展水平的一个重要标志，其科技含量已成为衡量现代汽车档次的重要指标之一。

随着科技的发展，集成电路和微型电子计算机在汽车上的广泛应用，电器的数量在增加、功率在增大，产品的质量、性能在提高，结构更趋于完善。

汽车维修材料工应了解和掌握电气系统的构造、配件识别及原理，对其正确收发与保管是十分必要的。

一、汽车电气系统的组成现代汽车所装备的电气系统，按其用途可大致归纳并划分为下面四部分：1．电源系统电源系统包括蓄电池、发电机及其调节器。

前两者是并联工作，发电机是主电源，蓄电池是辅助电源。

发电机配有调节器的作用是在发电机转速升高时，自动调节发电机的输出电压使之保持稳定。

2．用电系统汽车上用电系统大致可分为以下几类：(1)起动系：主要机件是启动机，其任务是起动发动机。

(2)点火系：它是汽油发动机的组成部分，包括电子点火系统或传统点火系统的全部组件。

其任务是产生高压电火花，按发动机的工作顺序点燃气缸内的可燃混合气。

(3)照明系统：包括车内外各种照明灯以及保证夜间安全行车所必须的灯光，其中以前照明灯最为重要。

军用车辆还增设了防空照明。

(4)信号系统：包括电喇叭、蜂鸣器、闪光器及各种信号灯等，主要用来保证安全行车所必要的信号。

(5)电子控制系统：主要指由微机控制的装置，包括：电子控制点火装置、电子控制燃油喷射装置、电子控制防抱死制动装置、电子控制自动变速装置等，分别用来提高汽车的动力性、经济性、安全性、排气净化和操纵自动化等性能。

(6)辅助电器：包括电动刮水器、低温起动预热装置、空调器、收录机、点烟器、防盗装置、玻璃升降器、座椅调节器等。

辅助电器有日益增多的趋势，主要向舒适、娱乐、保障安全方面发展。

3．检测系统包括各种检测仪表如电压表、电流表、水温表、油压表、燃油表、车速里程表、发动机转速表和各种报警灯，用来监测发动机和其它装置的工作情况。

汽车辅助电气系统介绍1.刹车辅助系统刹车辅助系统是用来提高车辆的刹车性能和安全性的系统。

其中最常见的就是防抱死刹车系统（ABS）。

ABS能够在紧急刹车时，通过感应车轮速度和防止车轮锁死的控制阀，保持轮胎与地面的良好接触，避免汽车侧滑或失控，提高刹车效果。

2.反碰撞辅助系统反碰撞辅助系统用来检测和预防碰撞事故的发生。

它通过一系列传感器和摄像头监测周围环境，并在检测到有可能发生碰撞时，及时发出警报，甚至自动刹车，以避免事故的发生。

这种系统已经成为现代汽车的标配，大大提高了驾驶的安全性。

3.盲点监测系统盲点监测系统是用来检测驾驶者在驾驶过程中盲区的存在，并发出警告，防止盲区事故发生。

这个系统通常通过传感器监测车辆周围的情况，并当其他车辆进入盲区时发出视觉或声音警告，提醒驾驶者注意。

4.车道偏离警示系统车道偏离警示系统能够通过摄像头监测车辆的行驶轨迹，并在检测到车辆偏离当前车道时发出警告。

这种系统通常会发出声音、震动或者提醒驾驶者的图像，帮助驾驶者保持车辆在正确的车道上行驶，提高行车安全性。

5.自适应巡航控制系统自适应巡航控制系统是一种能够自动调节汽车速度和保持安全车距的系统。

它通过雷达、摄像头等传感器感知前方的车辆，并根据相关参数自动调整车速，保持和前车的安全距离。

这种系统让驾驶者更加轻松和省心，减少了驾驶的疲劳和压力。

6.倒车辅助系统倒车辅助系统是一种通过摄像头或者超声波传感器监测车辆周围环境的系统。

它能够提供视觉或声音提示，帮助驾驶者倒车时避免碰撞障碍物。

有些高级倒车辅助系统还能够自动进行泊车操作，轻松和快速完成泊车动作。

以上介绍了几种常见的汽车辅助电气系统。

这些系统的出现和发展，使得驾驶变得更加安全和便利。

随着科技的不断进步，我们可以预见未来会有更多更高级的辅助电气系统出现，进一步提升汽车的舒适性、安全性和智能化程度。

汽车电气系统的组成与特点修订版IBMT standardization office【IBMT5AB-IBMT08-IBMT2C-ZZT18】电气一、汽车电气系统的组成现代汽车所装备的电气系统，按其用途可大致归纳并划分为下面四部分：1．电源系统电源系统包括蓄电池、发电机及其调节器。

前两者是并联工作，发电机是主电源，蓄电池是辅助电源。

发电机配有调节器的作用是在发电机转速升高时，自动调节发电机的输出电压使之保持稳定。

2．用电系统汽车上用电系统大致可分为以下几类：(1)起动系：主要机件是启动机，其任务是起动发动机。

(2)点火系：它是汽油发动机的组成部分，包括电子点火系统或传统点火系统的全部组件。

其任务是产生高压电火花，按发动机的工作顺序点燃气缸内的可燃混合气。

(3)照明系统：包括车内外各种照明灯以及保证夜间安全行车所必须的灯光，其中以前照明灯最为重要。

军用车辆还增设了防空照明。

(4)信号系统：包括电喇叭、蜂鸣器、闪光器及各种信号灯等，主要用来保证安全行车所必要的信号。

(5)电子控制系统：主要指由微机控制的装置，包括：电子控制点火装置、电子控制燃油喷射装置、电子控制防抱死制动装置、电子控制自动变速装置等，分别用来提高汽车的动力性、经济性、安全性、排气净化和操纵自动化等性能。

(6)辅助电器：包括电动刮水器、低温起动预热装置、空调器、收录机、点烟器、防盗装置、玻璃升降器、座椅调节器等。

辅助电器有日益增多的趋势，主要向舒适、娱乐、保障安全方面发展。

3．检测系统包括各种检测仪表如电压表、电流表、水温表、油压表、燃油表、车速里程表、发动机转速表和各种报警灯，用来监测发动机和其它装置的工作情况。

4．配电系统配电系统包括中央接线盒、电路开关、保险装置、插接件和导线等，以保证线路工作的可靠性和安全性。

二、汽车电气系统电系的特点汽车电气系统具有以下四个特点：1．低压汽车电系的额定电压有12伏（V）、24V两种，汽油车普遍采用12V电系，而柴油车多采用24V电系。
