汽车电气系统-第1章电气系统基础知识

第一章电源系统教学目的：使学生了解和掌握铅蓄电池、交流发电机及其调节器的作用、结构、工作原理与特性、使用与维护、常见故障的排除等内容，对汽车电源系统有初步的认识。

教学重点：普通铅蓄电池、交流发电机及其调节器的结构、原理、特性。

教学难点：电源系统常见故障的诊断与排除方法。

§1-1 概述一、电源系统的作用：提供低压直流电能。

二、组成：P5 图1-1交流发电机、调节器、蓄电池、电流表（或其它充电指示装置）、钥匙开关等。

三、充电状态指示装置：电流表或指示灯§1-2 蓄电池一、蓄电池的作用、要求与分类：1.蓄电池的作用：P6图1-2 蓄电池与发电机并联P5 （1）～（4）2.对蓄电池的要求：容量大、内阻小3.分类：铅酸蓄电池：普通型、荷电型（干式、湿式）、免维护型、胶体型碱性蓄电池★汽车上广泛采用铅酸蓄电池。

二、蓄电池的构造与型号：1．普通型蓄电池的构造：P7图1-3 包括：外壳、极板组、隔板、电解液、联条、加液孔盖、接线柱等。

极板上有活性物质：正极板：二氧化铅PbO2负极板：铅Pb（1）单格电池中，正极板比负极板少一片（如EQ1090汽车，7正8负）（2）利用极板组增大蓄电池容量2．干荷电式蓄电池：P10 图1-123．免维护蓄电池：P11图1-134．胶体型免维护蓄电池：P12图1-145．铅蓄电池的型号：（JB2599-85）铅蓄电池的型号由三部分组成：单格电池数、蓄电池类型和特征、额定容量额定容量（A·h）特征代号类型（用途）单格电池数例：EQ1090E汽车使用6—Q—105D表示：6个单格（12V）、起动用、额定容量为105 A·h、低温起动性能好CA1091汽车使用6—QA—100S表示：6个单格（12V）、起动用、干荷电式、额定容量为1050A·h、塑料整体式外壳三、蓄电池的工作原理与特性：1．基本工作原理：铅蓄电池：化学能（1）电势的建立：正极板上的活性物质少量溶解产生Pb+4，具有约2.0V正电位负极板上的活性物质少量溶解产生Pb+2，具有约0.1V负电位即单格蓄电池电压（静止电动势）约为：E=2.0V－（-0.1V）=2.1V（2）铅蓄电池充、放电过程的总反应化学方程式为：PbO2 + Pb + 2H2 SO4 2 PbSO4 + 2H2 O2．工作特性：（1）静止电动势E：蓄电池在静止状态（不充电也不放电）时，正、负极板间的电位差（即开路电压）（2）内阻：（3）蓄电池的放电特性：蓄电池的端电压与电解液相对密度的关系。

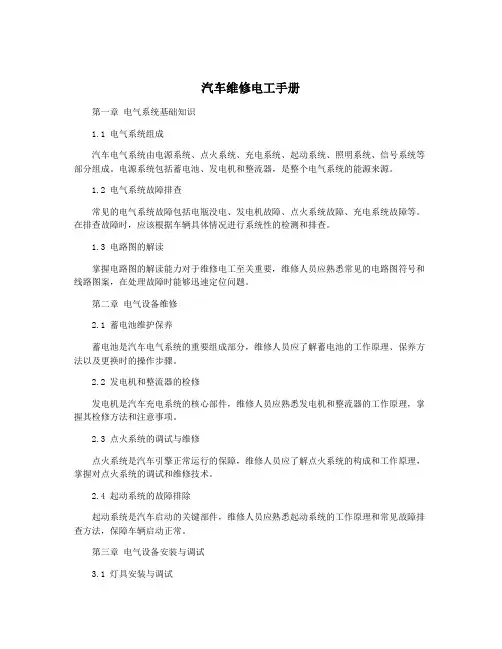

汽车维修电工手册第一章电气系统基础知识1.1 电气系统组成汽车电气系统由电源系统、点火系统、充电系统、起动系统、照明系统、信号系统等部分组成。

电源系统包括蓄电池、发电机和整流器，是整个电气系统的能源来源。

1.2 电气系统故障排查常见的电气系统故障包括电瓶没电、发电机故障、点火系统故障、充电系统故障等。

在排查故障时，应该根据车辆具体情况进行系统性的检测和排查。

1.3 电路图的解读掌握电路图的解读能力对于维修电工至关重要，维修人员应熟悉常见的电路图符号和线路图案，在处理故障时能够迅速定位问题。

第二章电气设备维修2.1 蓄电池维护保养蓄电池是汽车电气系统的重要组成部分，维修人员应了解蓄电池的工作原理、保养方法以及更换时的操作步骤。

2.2 发电机和整流器的检修发电机是汽车充电系统的核心部件，维修人员应熟悉发电机和整流器的工作原理，掌握其检修方法和注意事项。

2.3 点火系统的调试与维修点火系统是汽车引擎正常运行的保障，维修人员应了解点火系统的构成和工作原理，掌握对点火系统的调试和维修技术。

2.4 起动系统的故障排除起动系统是汽车启动的关键部件，维修人员应熟悉起动系统的工作原理和常见故障排查方法，保障车辆启动正常。

第三章电气设备安装与调试3.1 灯具安装与调试照明系统是汽车行车安全的重要部分，维修人员需要了解不同类型车灯的安装方法和调试技巧，确保车灯正常工作。

3.2 音响设备安装与调试汽车音响设备的安装与调试需要维修人员掌握音响设备的电路图和接线方法，确保音响设备的正常使用。

3.3 信号设备安装与调试信号系统包括转向灯、喇叭等，维修人员需要了解这些信号设备的安装和调试方法，确保车辆的信号系统正常工作。

第四章安全电气设备维护4.1 防盗系统维护汽车防盗系统是保障车辆安全的关键，维修人员需要了解不同类型防盗系统的结构和维护方法，确保车辆的安全性。

4.2 安全气囊系统维护安全气囊系统是汽车 pass》的安全保护装置，维修人员需要了解安全气囊系统的工作原理和维护方法，确保其正常使用。

汽车电器---完整电路.电气部件目标完成本课程的学习后，将能够：•懂得一个完整的电路。

•识别构成一个完整电路的各个组件。

•识别基本类型的电路：串联，并联，混联•说明一个完整电路的理论和工作原理完整电路电是流经一个完整电路的电流。

一台现代车辆包含有上千个单独的电路，其中某些电路非常复杂，但其工作原理都是相同的。

若要构成一个完整的电路，就必须有电源、导体、负载和地线。

绝大多数的汽车电路均包括：•电源(电瓶或发电机)•导体(导线或电缆)•接地通路(车底盘与电瓶接地电缆)•负载(灯泡或电机)•保护装置(保险或断路器)•控制装置(开关或继电器)无论电路构成组件的数量有多少，或其位置如何，电流总是在一个完整回路中流动。

在汽车电路中，电流从电源出发经由负载，然后回到地线。

示意图显示了一个标准汽车电路的电流通路。

标准汽车电路组件1．电源2．导体3．保险4．开关5．负载6．底盘地线一个完整电路的组件导体使电流能够顺畅流动的介质就是导体。

铜是汽车上常用的导体。

有关影响导体导电性的因素，我们在前面的章节中已经讨论过了。

电源一个电路中的电源提供电压，或电压力。

汽车的电源为电瓶和发电机。

负载装置一个负载将电流转换为热能、光能或动力。

负载例子包括后窗除雾器(热能)、灯泡(光能)和电力(动力)。

如图所示，负载的符号表示前大灯，或其他照明装置。

电路中的负载装置接地通路地线使电路通路回到电源，以构成一个完整的回路。

电路地线侧的电势位差最低。

在绝大多数车辆上，电瓶的负极侧与地线连通。

在一台车辆上，使用独立的接地导线将每个系统与电瓶相连接是不实际的。

一个“车体地线”即可以使绝大多数的汽车电路形成完整的回路。

车体地线是利用车辆的车体、发动机、或车架使电路通路回到电源。

这些部件的钢是电路的优良回路。

车体地线控制装置诸如开关或继电器等控制装置通过在电路中的某个特定点接通或切断电流，使得一个电路更具有使用性。

一个电路中处于闭合状态的开关可形成一个完整通路，使电流顺畅流过。

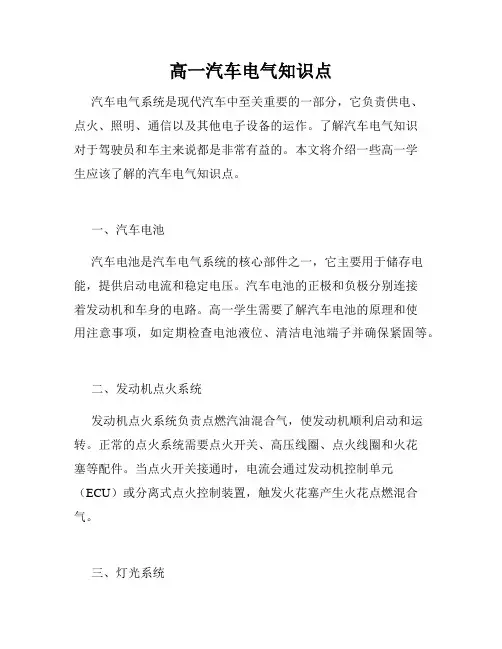

高一汽车电气知识点汽车电气系统是现代汽车中至关重要的一部分，它负责供电、点火、照明、通信以及其他电子设备的运作。

了解汽车电气知识对于驾驶员和车主来说都是非常有益的。

本文将介绍一些高一学生应该了解的汽车电气知识点。

一、汽车电池汽车电池是汽车电气系统的核心部件之一，它主要用于储存电能，提供启动电流和稳定电压。

汽车电池的正极和负极分别连接着发动机和车身的电路。

高一学生需要了解汽车电池的原理和使用注意事项，如定期检查电池液位、清洁电池端子并确保紧固等。

二、发动机点火系统发动机点火系统负责点燃汽油混合气，使发动机顺利启动和运转。

正常的点火系统需要点火开关、高压线圈、点火线圈和火花塞等配件。

当点火开关接通时，电流会通过发动机控制单元（ECU）或分离式点火控制装置，触发火花塞产生火花点燃混合气。

三、灯光系统灯光系统是汽车电气系统中最常见且最重要的一部分，它包括前/后大灯、闪光灯、刹车灯和转向灯等。

了解灯光系统的原理和使用方法对行车安全至关重要。

特别是学习使用远光灯和近光灯的正确方法，在夜间行车时能够保持视野清晰。

四、车载音响和通信系统现代汽车通常配备了车载音响和通信系统，包括收音机、CD/DVD播放器、导航系统和蓝牙连接功能。

学生可以了解这些设备的基本操作和常见故障排除方法，以便在需要时进行简单维修。

五、安全气囊系统安全气囊系统是汽车被动安全装置的重要组成部分，能在碰撞事故发生时迅速充气，为乘车人员提供一定的保护。

高一学生需要了解安全气囊系统的工作原理以及正确使用安全带的重要性。

六、汽车保险丝汽车保险丝是保护汽车电气系统免受短路和过载损害的一种安全装置。

学生可以了解保险丝的种类和安装位置，以及更换保险丝的方法。

在保养汽车时，也要经常检查保险丝的状况，确保其正常工作。

七、充电系统汽车的充电系统包括发电机和整流器，用于向汽车电池提供充电电流。

学生需要了解发电机的工作原理和充电系统的基本维护知识，如检查和清洁发电机皮带、检查电池充放电状态等。

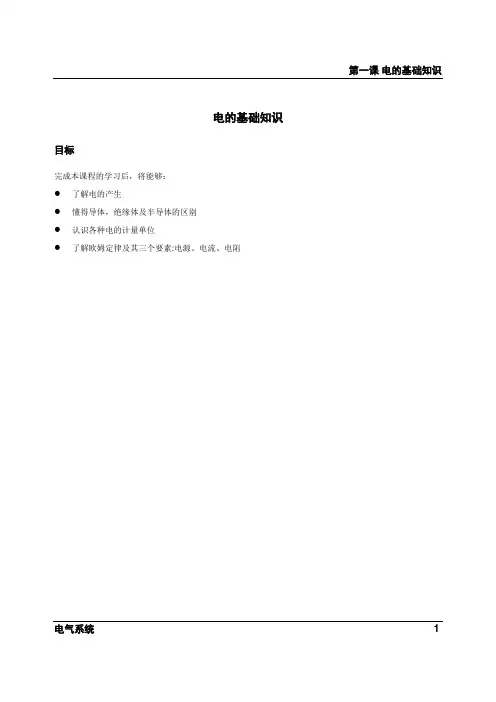

电的基础知识目标完成本课程的学习后，将能够：●了解电的产生●懂得导体，绝缘体及半导体的区别●认识各种电的计量单位●了解欧姆定律及其三个要素:电源、电流、电阻电气系统 11. 电子在现代的汽车上，采用了种类繁多的电气和电子部件与系统，来确保车辆的正常运行。

在许多情况下，电对于发动机、变速器、甚至制动和悬挂系统能否发挥正常功能起着至关重要的作用。

对于从事汽车修理业的每个人来说，掌握电的基本工作原理是非常重要的。

电的构成元素物质、原子和电子电被定义为“在某个力的作用下，通过某个导体的电子流”。

为了更好地理解这个定义，我们需要了解物质的结构。

我们周围的任何事物(固体、液体和气体)均被认为是物质。

物质是由许多不同的原子和原子组合构成的。

而原子则是由质子(携带一个正[+]电荷)、中子(不携带电荷)和电子(携带一个负[-]电荷)构成的。

位于原子中心的原子核由质子和中子构成。

由于质子携带正电荷，而中子不带电荷，因此中子本身也被赋予正电荷。

携带负电荷的电子沿轨道围绕原子核旋转，就像太阳系中的行星沿轨道围绕太阳旋转一样。

同性电荷相斥，异极电荷相吸。

由于受正电荷的吸引，负电荷保持沿其轨道旋转。

这种吸引力就如同当两块磁铁的北极(正极)和南极(负极)靠得很近时就会相互吸引一样。

一个原子的构造1．原子核(质子和中子)2．电子轨道3．电子吸引与排斥概念1．相异吸引2．相同排斥电气系统 3电子的运动电子流1．原子核4．自由电子2．自由电子5．导体中的原子3．质子(正电荷) 6．电子(负电荷)一个电子以能够保持其轨道的速度围绕中子做旋转运动。

中子吸引力与电子旋转所产生离心力之间的平衡使每个电子保持着各自的运动轨道(壳层)。

壳层外部的电子叫做价电子。

价电子远离中子，且较易脱离运行轨道。

如果有一个良好的通路或导体，电子就能够从一个原子流到另一个原子，这样就产生了电流。

丢失一个电子的原子被称为一个正离子。

携带有一个多余电子的原子叫做一个负离子。

汽车电工电子基础概述汽车电工电子基础是指汽车电工电子系统相关的基本概念和知识。

随着汽车电子技术的快速发展，汽车电工电子基础已经成为现代汽车维修和维护的重要知识点。

本文将介绍汽车电工电子基础的相关内容，包括汽车电气系统、汽车电子控制单元（ECU）等。

汽车电气系统汽车电气系统是汽车电工电子中的核心部分，它包括了车辆的电路、电池、发电机、线束和开关等组件。

汽车电气系统的主要功能是为车辆提供电能、控制车辆的电子设备、提供照明和通信等功能。

在汽车电气系统中，电路起着连接各个组件的作用，电池提供起动能量和供电能量，发电机则负责为电池充电。

汽车电子控制单元（ECU）汽车电子控制单元（ECU）是汽车电工电子中的重要设备，它承担着汽车电子控制系统的核心功能。

汽车电子控制单元是一种微处理器控制的设备，它通过接收和处理各种传感器和执行器的信号来实现对汽车各个系统的控制。

ECU可以监测和调节发动机、制动系统、燃油系统、空调系统等。

不同的ECU负责不同的功能，它们通过数据总线来进行通信和协调工作。

电气故障排除在汽车电工电子维修中，电气故障排除是一个关键的环节。

电气故障常常导致汽车电子系统的故障，比如电路短路、线束断裂、传感器故障等。

对于电气故障的排除，首先需要检查电源和接地是否正常，然后通过电路测试仪和故障码读取等工具来定位和分析故障。

最后根据故障的具体情况进行相应的维修和更换。

汽车电工电子的未来发展随着汽车电子技术的不断发展，汽车电工电子领域也在不断创新和进步。

未来的汽车电工电子将更加注重节能环保、智能化和安全性。

例如，汽车电工电子系统将更多地应用于能源管理和排放控制，实现更高的燃油效率和更低的排放。

同时，智能化和自动化的控制将进一步提高驾驶的舒适性和安全性。

总结起来，汽车电工电子基础是现代汽车维修和维护的重要知识，包括汽车电气系统、汽车电子控制单元（ECU）等。

电气故障排除是汽车电工电子维修中关键的环节。

未来的汽车电工电子将更加注重节能环保、智能化和安全性的发展。

汽车电气线路基础知识培训引言汽车电气线路是汽车电子系统的重要组成部分，掌握汽车电气线路的基础知识对于汽车维修和诊断都十分重要。

本文将介绍汽车电气线路的基本构成、常见的电气元件以及常用的电气线路故障排查方法，旨在帮助读者深入了解和掌握汽车电气线路的基础知识。

汽车电气线路的基本构成汽车电气线路包括多种不同类型的电路，如供电电路、控制电路、信号电路等。

下面将对这些电路进行简要介绍。

供电电路供电电路是汽车电气系统的基础，它将电能从电瓶输送到各个电气设备。

供电电路包括电瓶、发电机、开关、保险丝等组成。

其中，电瓶是储存电能的装置，发电机则负责将汽车引擎产生的机械能转化为电能充电电瓶。

控制电路控制电路用于控制汽车的各种功能和设备，如点火系统、喇叭、灯光等。

控制电路通常由传感器、控制模块和执行器组成。

传感器负责感知车辆的状态，控制模块根据传感器信号进行控制，而执行器则通过控制模块的指令执行相应的操作。

信号电路信号电路用于传输车辆各种状态信息和控制命令。

常见的信号电路包括通信线路、信号线路等。

通信线路用于车辆与外部设备的通信，如OBD接口、GPS系统等；信号线路则用于传输车辆内部各个系统之间的信息和指令。

常见的电气元件汽车电气线路中使用的常见电气元件包括开关、继电器、保险丝、传感器等。

下面将对这些元件进行简要介绍。

开关开关是控制电流的通断的装置，常见的开关包括刀开关、按钮开关等。

开关广泛应用于汽车电气线路的控制功能，如点火开关、车灯开关等。

继电器继电器是一种能根据控制信号来控制大电流的开关装置。

汽车电气系统中的大电流通常无法通过直接控制开关来实现，这时就需要使用继电器。

继电器通常由控制电路、触点电路和电磁铁组成。

保险丝保险丝是一种用于保护电气线路和设备免受过载或短路损坏的装置。

当电流超过保险丝额定值时，保险丝会断开电路，起到保护作用。

汽车电气系统中常使用玻璃管保险丝或塑料外壳保险丝。

传感器传感器用于感知车辆的各种状态信息，如发动机转速、车速、气流等。
