航空发动机叶片

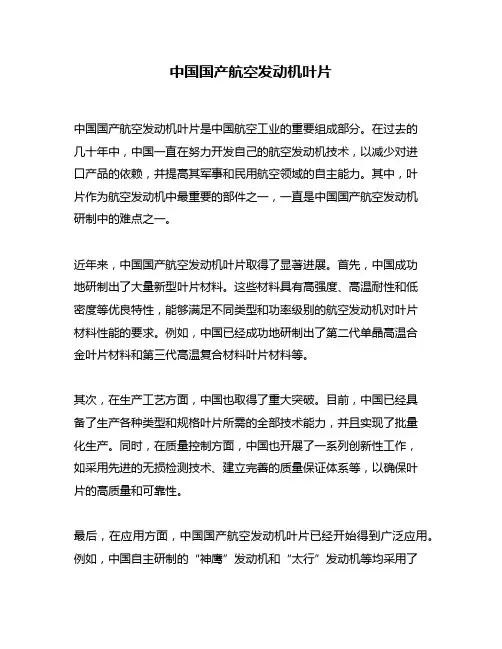

中国国产航空发动机叶片
中国国产航空发动机叶片是中国航空工业的重要组成部分。

在过去的
几十年中，中国一直在努力开发自己的航空发动机技术，以减少对进
口产品的依赖，并提高其军事和民用航空领域的自主能力。

其中，叶
片作为航空发动机中最重要的部件之一，一直是中国国产航空发动机
研制中的难点之一。

近年来，中国国产航空发动机叶片取得了显著进展。

首先，中国成功
地研制出了大量新型叶片材料。

这些材料具有高强度、高温耐性和低
密度等优良特性，能够满足不同类型和功率级别的航空发动机对叶片
材料性能的要求。

例如，中国已经成功地研制出了第二代单晶高温合
金叶片材料和第三代高温复合材料叶片材料等。

其次，在生产工艺方面，中国也取得了重大突破。

目前，中国已经具
备了生产各种类型和规格叶片所需的全部技术能力，并且实现了批量
化生产。

同时，在质量控制方面，中国也开展了一系列创新性工作，
如采用先进的无损检测技术、建立完善的质量保证体系等，以确保叶
片的高质量和可靠性。

最后，在应用方面，中国国产航空发动机叶片已经开始得到广泛应用。

例如，中国自主研制的“神鹰”发动机和“太行”发动机等均采用了
自主研制的叶片。

此外，中国还成功地将自主研制的叶片出口至多个国家和地区，并得到了客户的好评。

总之，中国国产航空发动机叶片已经实现了从材料、工艺到应用全链条的突破和升级。

未来，随着中国航空工业技术水平不断提高和市场需求不断增长，相信中国国产航空发动机叶片在未来会有更加广阔的应用前景。

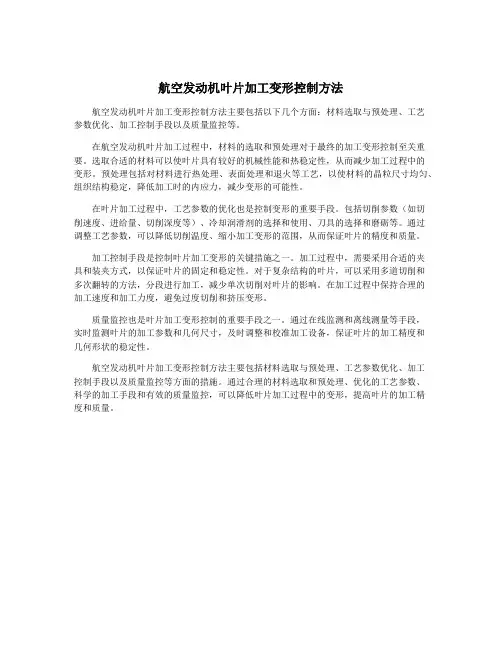

航空发动机叶片加工变形控制方法航空发动机叶片加工变形控制方法主要包括以下几个方面：材料选取与预处理、工艺参数优化、加工控制手段以及质量监控等。

在航空发动机叶片加工过程中，材料的选取和预处理对于最终的加工变形控制至关重要。

选取合适的材料可以使叶片具有较好的机械性能和热稳定性，从而减少加工过程中的变形。

预处理包括对材料进行热处理、表面处理和退火等工艺，以使材料的晶粒尺寸均匀、组织结构稳定，降低加工时的内应力，减少变形的可能性。

在叶片加工过程中，工艺参数的优化也是控制变形的重要手段。

包括切削参数（如切削速度、进给量、切削深度等）、冷却润滑剂的选择和使用、刀具的选择和磨砺等。

通过调整工艺参数，可以降低切削温度、缩小加工变形的范围，从而保证叶片的精度和质量。

加工控制手段是控制叶片加工变形的关键措施之一。

加工过程中，需要采用合适的夹具和装夹方式，以保证叶片的固定和稳定性。

对于复杂结构的叶片，可以采用多道切削和多次翻转的方法，分段进行加工，减少单次切削对叶片的影响。

在加工过程中保持合理的加工速度和加工力度，避免过度切削和挤压变形。

质量监控也是叶片加工变形控制的重要手段之一。

通过在线监测和离线测量等手段，实时监测叶片的加工参数和几何尺寸，及时调整和校准加工设备，保证叶片的加工精度和几何形状的稳定性。

航空发动机叶片加工变形控制方法主要包括材料选取与预处理、工艺参数优化、加工控制手段以及质量监控等方面的措施。

通过合理的材料选取和预处理、优化的工艺参数、科学的加工手段和有效的质量监控，可以降低叶片加工过程中的变形，提高叶片的加工精度和质量。

航空发动机涡轮叶片损伤分析与优化航空发动机是飞机最基本的动力设备，而涡轮叶片则是发动机的关键部件之一。

它们负责将高温高压的气体转化为动力，为飞机提供推力。

但由于受到高温高压的磨损、疲劳等因素的影响，涡轮叶片容易出现损伤和磨损，降低了发动机的性能和寿命，甚至可能导致事故的发生。

因此，航空发动机涡轮叶片的损伤分析与优化是极为重要的。

一、涡轮叶片损伤形式涡轮叶片主要有以下几种损伤形式：1. 疲劳裂纹：叶片由于在高温高压环境中不断的膨胀和收缩，会导致疲劳裂纹的产生，长时间的使用容易形成大面积的疲劳损伤，严重影响发动机的性能和安全。

2. 磨损：叶轮进行高速旋转时，空气颗粒与叶片的碰撞和磨擦会导致叶片表面的磨损，造成叶片表面清平不良，影响涡轮叶片的气动性能。

磨损导致的叶片几何变形还会影响整个涡轮机的性能。

3. 烧蚀：热腐蚀主要是由于冷却不良引起的。

由于设计和加工因素影响，涡轮叶片冷却过程不良会导致结构内部高温区域产生严重的氧化和腐蚀现象，使叶片的热稳定性和寿命受到影响。

4. 叶片断裂：涡轮叶片由于在高速旋转过程中受到高温高压气流的冲击、振动和疲劳，易发生断裂，出现这种情况，需要及时更换叶片，否则可能导致严重的事故发生。

二、损伤分析针对涡轮叶片存在的各种损伤形式，需要对其进行详尽的分析和评估，以便找出问题的瓶颈并做出相应的建议，为涡轮叶片的使用和保养提供参考。

1. 损伤分析方法涡轮叶片的损伤分析方法主要有以下几种：①直接观察：利用肉眼和显微镜对涡轮叶片进行观察，得到表面和内部的损伤情况。

②无损检测：采用无损检测技术对涡轮叶片进行检测，如超声波、X射线、光学等方法，可检测出叶片内部的裂纹、缺陷等问题。

③仿真分析：利用计算机辅助工程软件对涡轮叶片进行流场仿真，可以模拟出各种工况下的应力分布和变形情况，得到叶片的结构强度和性能等参数。

2. 损伤评估标准对于涡轮叶片的损伤评估，一般需要参考以下标准：①疲劳裂纹的长度和分布情况。

航空发动机叶片材料及制造技术现状首先，航空发动机叶片的材料选择是非常重要的。

材料必须具有足够的强度和耐高温性能，以承受高速旋转、高温和高压力的作用。

传统的航空发动机叶片材料主要是镍基合金和钛合金。

镍基合金具有良好的高温强度和耐腐蚀性能，适用于高温环境下的叶片制造。

钛合金具有良好的强度和轻量化特性，适用于低温环境下的叶片制造。

同时，还有一些新型材料如陶瓷基复合材料和单晶超合金也在航空发动机叶片中得到应用。

陶瓷基复合材料具有低密度、高强度、高刚度和优异的热稳定性，能够在高温环境下保持良好的性能，但其制造复杂而成本较高。

单晶超合金则具有优异的高温强度和热疲劳性能，但也存在着工艺难度较大和制造成本较高的问题。

其次，航空发动机叶片的制造技术也在不断发展。

传统的叶片制造技术主要包括铸造、锻造和机械加工等工艺。

其中，铸造是最常用的叶片制造方法，可以生产出复杂形状的叶片，并提高生产效率。

锻造技术可以提高叶片的材料性能和力学性能，但工艺复杂度较高，成本也较高。

机械加工则是对叶片进行切削、研磨和磨削等加工过程，以达到工艺精度和表面质量要求。

然而，随着航空发动机的发展和要求的提升，制造技术也在不断更新。

近年来，增材制造技术（3D打印）逐渐应用于航空发动机叶片的制造中。

这种技术可以根据设计要求直接将金属材料一层层地叠加和熔化，从而制造出复杂形状的叶片。

3D打印技术不仅可以大幅减少材料浪费和生产成本，还可以提高制造效率和灵活性。

另外，航空发动机叶片的制造精度和表面质量也成为制造技术关注的焦点。

制造精度是指叶片的尺寸、形状和位置误差，对发动机性能和寿命有很大影响。

传统制造技术中，通过加工修正和精加工等过程，可以达到较高的制造精度。

而3D打印技术可以根据设计要求直接打印出精密的叶片，可以实现更高的制造精度。

叶片的表面质量是指叶片的光洁度和粗糙度等表面特性。

传统制造技术中，通常需要通过机械加工和抛光等过程来改善叶片的表面质量。

航空发动机的涡轮叶片冷却技术航空发动机被誉为现代工业的“皇冠”，而涡轮叶片则是这顶皇冠上的璀璨明珠。

在航空发动机的工作过程中，涡轮叶片面临着极端恶劣的工作环境，高温、高压、高转速等因素使得涡轮叶片的冷却成为了至关重要的技术难题。

本文将深入探讨航空发动机的涡轮叶片冷却技术。

航空发动机的涡轮进口温度极高，远远超过了涡轮叶片材料的熔点。

如果没有有效的冷却措施，涡轮叶片将很快失效，从而导致发动机故障甚至无法正常工作。

因此，为了确保发动机的可靠性和耐久性，必须采用先进的冷却技术来降低涡轮叶片的工作温度。

目前，常见的涡轮叶片冷却技术主要包括内部对流冷却、气膜冷却和热障涂层等。

内部对流冷却是涡轮叶片冷却的基础技术之一。

通过在叶片内部设计复杂的冷却通道，让冷却空气在通道内流动，从而带走叶片表面传来的热量。

这些冷却通道的形状和布局经过精心设计，以实现最佳的冷却效果。

冷却空气通常从压气机引入，经过一系列的导流和分配装置，进入叶片内部的冷却通道。

在通道内，冷却空气与叶片壁面进行热交换，吸收热量后从叶片的尾缘或其他部位排出。

为了提高内部对流冷却的效率，工程师们不断优化冷却通道的结构，采用诸如扰流柱、肋片等措施来增强换热效果。

气膜冷却则是在涡轮叶片的表面形成一层低温气膜，以隔离高温燃气与叶片表面的直接接触。

在叶片表面上分布着一系列的小孔或缝隙，冷却空气从这些小孔或缝隙中喷出，形成一层薄薄的气膜覆盖在叶片表面。

这层气膜能够有效地阻挡高温燃气的热量传递，从而降低叶片表面的温度。

气膜冷却的效果取决于气膜的覆盖范围、厚度和稳定性等因素。

为了获得更好的气膜冷却效果，需要对小孔或缝隙的形状、分布和喷射角度等进行精确设计。

热障涂层是另一种重要的涡轮叶片冷却技术。

热障涂层通常由陶瓷材料制成，具有较低的热导率和良好的高温稳定性。

将热障涂层涂覆在涡轮叶片的表面，可以有效地减少热量向叶片内部的传递。

热障涂层能够承受高温燃气的冲刷和腐蚀，同时起到隔热的作用，显著降低叶片的工作温度。

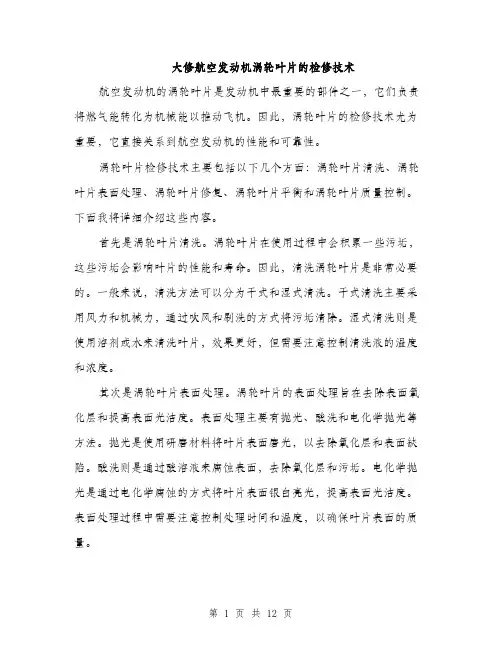

大修航空发动机涡轮叶片的检修技术航空发动机的涡轮叶片是发动机中最重要的部件之一，它们负责将燃气能转化为机械能以推动飞机。

因此，涡轮叶片的检修技术尤为重要，它直接关系到航空发动机的性能和可靠性。

涡轮叶片检修技术主要包括以下几个方面：涡轮叶片清洗、涡轮叶片表面处理、涡轮叶片修复、涡轮叶片平衡和涡轮叶片质量控制。

下面我将详细介绍这些内容。

首先是涡轮叶片清洗。

涡轮叶片在使用过程中会积累一些污垢，这些污垢会影响叶片的性能和寿命。

因此，清洗涡轮叶片是非常必要的。

一般来说，清洗方法可以分为干式和湿式清洗。

干式清洗主要采用风力和机械力，通过吹风和刷洗的方式将污垢清除。

湿式清洗则是使用溶剂或水来清洗叶片，效果更好，但需要注意控制清洗液的温度和浓度。

其次是涡轮叶片表面处理。

涡轮叶片的表面处理旨在去除表面氧化层和提高表面光洁度。

表面处理主要有抛光、酸洗和电化学抛光等方法。

抛光是使用研磨材料将叶片表面磨光，以去除氧化层和表面缺陷。

酸洗则是通过酸溶液来腐蚀表面，去除氧化层和污垢。

电化学抛光是通过电化学腐蚀的方式将叶片表面银白亮光，提高表面光洁度。

表面处理过程中需要注意控制处理时间和温度，以确保叶片表面的质量。

第三是涡轮叶片修复。

涡轮叶片在使用过程中可能会受到腐蚀、磨损或疲劳等因素的影响而损坏，需要进行修复。

涡轮叶片修复可以通过挤压、焊接和激光熔覆等方式来进行。

挤压是将叶片表面的材料压平以修复受损部分。

焊接则是使用焊接材料将叶片受损部分填补或连接。

激光熔覆是使用激光将修复材料熔化，使其与叶片连接。

修复过程中需要注意控制温度和保持叶片的尺寸和重量平衡。

再次是涡轮叶片平衡。

涡轮叶片的平衡是为了避免叶片在高速旋转时引起振动和噪音。

涡轮叶片平衡可以通过加重和减重的方式来实现。

加重是在叶片上增加重物，以平衡叶片的质量。

减重则是去除叶片上的材料，以降低叶片的质量。

平衡过程中需要考虑叶片的材料和结构特性，以及叶片的旋转速度和工作条件。

最后是涡轮叶片质量控制。

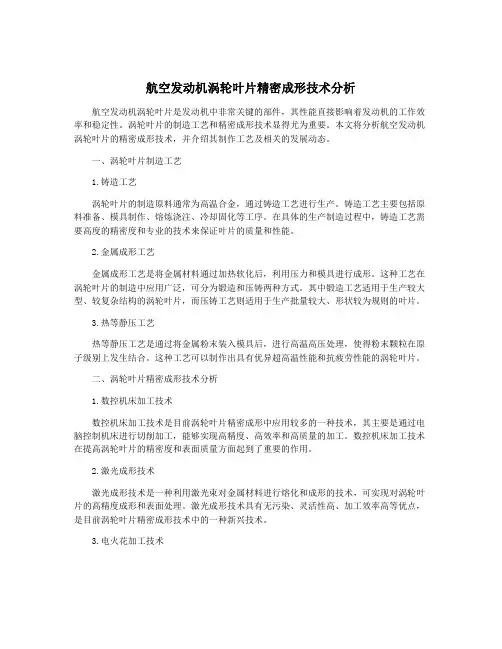

航空发动机涡轮叶片精密成形技术分析航空发动机涡轮叶片是发动机中非常关键的部件，其性能直接影响着发动机的工作效率和稳定性。

涡轮叶片的制造工艺和精密成形技术显得尤为重要。

本文将分析航空发动机涡轮叶片的精密成形技术，并介绍其制作工艺及相关的发展动态。

一、涡轮叶片制造工艺1.铸造工艺涡轮叶片的制造原料通常为高温合金，通过铸造工艺进行生产。

铸造工艺主要包括原料准备、模具制作、熔炼浇注、冷却固化等工序。

在具体的生产制造过程中，铸造工艺需要高度的精密度和专业的技术来保证叶片的质量和性能。

2.金属成形工艺金属成形工艺是将金属材料通过加热软化后，利用压力和模具进行成形。

这种工艺在涡轮叶片的制造中应用广泛，可分为锻造和压铸两种方式。

其中锻造工艺适用于生产较大型、较复杂结构的涡轮叶片，而压铸工艺则适用于生产批量较大、形状较为规则的叶片。

3.热等静压工艺热等静压工艺是通过将金属粉末装入模具后，进行高温高压处理，使得粉末颗粒在原子级别上发生结合。

这种工艺可以制作出具有优异超高温性能和抗疲劳性能的涡轮叶片。

二、涡轮叶片精密成形技术分析1.数控机床加工技术数控机床加工技术是目前涡轮叶片精密成形中应用较多的一种技术，其主要是通过电脑控制机床进行切削加工，能够实现高精度、高效率和高质量的加工。

数控机床加工技术在提高涡轮叶片的精密度和表面质量方面起到了重要的作用。

2.激光成形技术激光成形技术是一种利用激光束对金属材料进行熔化和成形的技术，可实现对涡轮叶片的高精度成形和表面处理。

激光成形技术具有无污染、灵活性高、加工效率高等优点，是目前涡轮叶片精密成形技术中的一种新兴技术。

3.电火花加工技术电火花加工技术是利用电脉冲放电的原理，通过在工件表面产生高温高压的等离子体进行加工，可以实现对涡轮叶片的微细加工和表面处理。

电火花加工技术具有高精度、高表面质量和加工难度低的特点，适用于对涡轮叶片的精密加工。

以上介绍的技术只是涡轮叶片精密成形技术中的一部分，随着科技的不断发展，会有更多更先进的技术不断涌现，为涡轮叶片的精密成形提供更多可能。

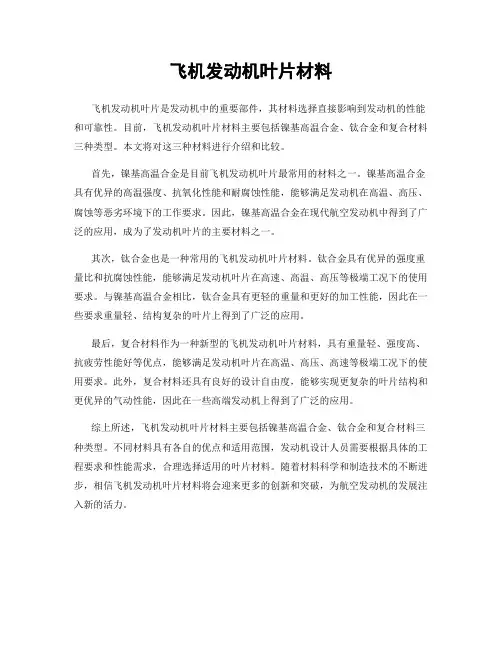

飞机发动机叶片材料
飞机发动机叶片是发动机中的重要部件，其材料选择直接影响到发动机的性能和可靠性。

目前，飞机发动机叶片材料主要包括镍基高温合金、钛合金和复合材料三种类型。

本文将对这三种材料进行介绍和比较。

首先，镍基高温合金是目前飞机发动机叶片最常用的材料之一。

镍基高温合金具有优异的高温强度、抗氧化性能和耐腐蚀性能，能够满足发动机在高温、高压、腐蚀等恶劣环境下的工作要求。

因此，镍基高温合金在现代航空发动机中得到了广泛的应用，成为了发动机叶片的主要材料之一。

其次，钛合金也是一种常用的飞机发动机叶片材料。

钛合金具有优异的强度重量比和抗腐蚀性能，能够满足发动机叶片在高速、高温、高压等极端工况下的使用要求。

与镍基高温合金相比，钛合金具有更轻的重量和更好的加工性能，因此在一些要求重量轻、结构复杂的叶片上得到了广泛的应用。

最后，复合材料作为一种新型的飞机发动机叶片材料，具有重量轻、强度高、抗疲劳性能好等优点，能够满足发动机叶片在高温、高压、高速等极端工况下的使用要求。

此外，复合材料还具有良好的设计自由度，能够实现更复杂的叶片结构和更优异的气动性能，因此在一些高端发动机上得到了广泛的应用。

综上所述，飞机发动机叶片材料主要包括镍基高温合金、钛合金和复合材料三种类型。

不同材料具有各自的优点和适用范围，发动机设计人员需要根据具体的工程要求和性能需求，合理选择适用的叶片材料。

随着材料科学和制造技术的不断进步，相信飞机发动机叶片材料将会迎来更多的创新和突破，为航空发动机的发展注入新的活力。

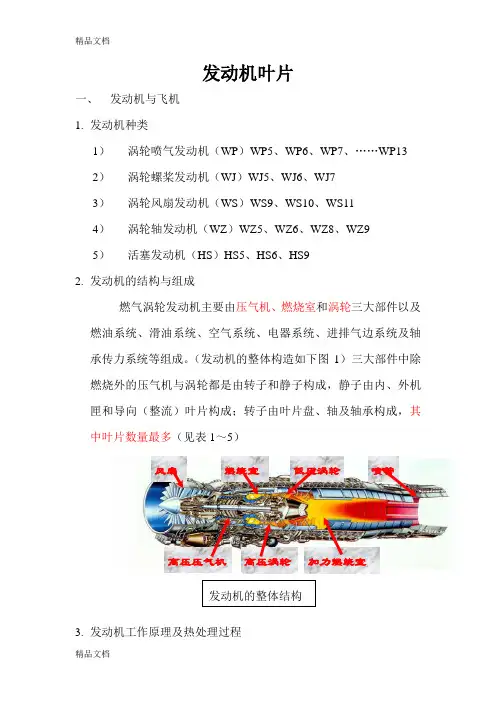

发动机叶片一、 发动机与飞机 1. 发动机种类 1） 涡轮喷气发动机（WP ）WP5、WP6、WP7、……WP13 2） 涡轮螺桨发动机（WJ ）WJ5、WJ6、WJ7 3） 涡轮风扇发动机（WS ）WS9、WS10、WS11 4） 涡轮轴发动机（WZ ）WZ5、WZ6、WZ8、WZ9 5）活塞发动机（HS ）HS5、HS6、HS92. 发动机的结构与组成燃气涡轮发动机主要由压气机、燃烧室和涡轮三大部件以及燃油系统、滑油系统、空气系统、电器系统、进排气边系统及轴承传力系统等组成。

（发动机的整体构造如下图1）三大部件中除燃烧外的压气机与涡轮都是由转子和静子构成，静子由内、外机匣和导向（整流）叶片构成；转子由叶片盘、轴及轴承构成，其中叶片数量最多（见表1～5）3. 发动机工作原理及热处理过程风扇高压压气机燃烧室高压涡轮 低压涡轮加力燃烧室喷管发动机的整体结构工作原理：发动机将大量的燃料燃烧产生的热能，势能给涡轮导向器斜切口膨胀产生大量的动能，其一部分转换成机械功驱动压气机和附件，剩余能由尾喷管膨胀加速产生推力。

热力过程：用p-υ或T-S 图来表示发动机的热力过程：4. 飞机与发动机发动机是飞机的动力，也是飞机的心脏，不同用途的飞机配备不同种类的发动机。

如： 1）军民用运输机、轰炸机、客机、装用WJ 、WS 、WP 类发动机。

2）强击机、歼击机、教练机、侦察机、装用WP 、WS 、HS类发动机。

3）军民用直升机装用WZ 类发动机。

二、 叶片在燃气涡轮发动机中叶片无论是压气机叶片还是涡轮叶片，它们的数量最多，而发动机就是依靠这众多的叶片完成对气体的压缩和膨胀以及以最高的效率产生强大的动力来推动飞机前进的工作。

叶片是一种特殊的零件，它的数量多，形状复杂，要求高，加工难度大，而且是故障多发的零件，一直以来各发动机厂的生产的关键，因此对其投入的人力、物力、财力都是比较大的，而且国内外发动机厂家正以最大的努力来提高叶片的性能，生产能力及质量满足需要。

航空发动机涡轮叶片失效分析与评估航空发动机的涡轮叶片是关键的组成部分，其质量和可靠性直接影响飞机的性能和安全。

因此，对涡轮叶片失效进行分析与评估至关重要。

本文将从失效原因、失效分析方法以及评估措施等方面进行探讨。

一、失效原因涡轮叶片失效可以由多种原因引起，下面列举了一些常见的失效原因：1. 疲劳断裂：由于长期受到循环载荷的作用，涡轮叶片会发生疲劳断裂，导致叶片失效。

2. 热腐蚀：高温环境下，涡轮叶片会受到氧化和腐蚀的影响，逐渐失去材料的强度和形状稳定性。

3. 过热变形：在高温运行条件下，涡轮叶片可能会由于过渡区域温度过高，导致叶片变形或扭曲失效。

4. 引气失效：由于引气部件的故障或设计不当，空气流动异常，造成叶片受到不正常的载荷，导致失效。

5. 疲劳腐蚀裂纹：在高温、高腐蚀环境下，涡轮叶片可能同时受到疲劳和腐蚀的作用，导致裂纹的生成和扩展。

二、失效分析方法为了准确分析涡轮叶片失效的原因，通常采用以下方法进行研究：1. 金相分析：通过金相分析，可以观察到叶片内部的组织结构、晶界和缺陷，判断是否存在材料缺陷或应力集中等问题。

2. 热分析：利用热分析技术，如差热分析（DSC）和热重分析（TGA），可以研究涡轮叶片在高温环境下的热稳定性和热腐蚀性能。

3. 腐蚀分析：通过化学腐蚀试验和电化学测试，可以评估涡轮叶片在腐蚀环境下的耐蚀性和腐蚀速率。

4. 超声波检测：利用超声波检测技术，可以对叶片内部存在的裂纹、夹杂物和松动部分进行无损检测，确定可能存在的缺陷。

5. 仿真模拟：采用有限元分析和流体动力学模拟等数值模拟方法，对涡轮叶片在实际工作条件下的应力、温度分布进行模拟分析，预测叶片的寿命和失效形式。

三、评估措施针对涡轮叶片失效的原因和分析结果，可以采取以下评估措施：1. 材料选择与优化：针对不同工作条件和失效类型，选择合适的高温合金材料，并通过优化材料结构和热处理工艺等方式，提高叶片的抗疲劳和抗腐蚀能力。

2. 检测与监测：建立完善的涡轮叶片检测和监测系统，及时发现叶片的缺陷和异常情况，进行预防性维修和更换。

大修航空发动机涡轮叶片的检修技术介绍了涡轮叶片的清洗、无损检测、叶型完整性检测等预处理, 以及包括表面损伤修理、叶顶修复、热静压、喷丸强化及涂层修复等在内的先进修理技术。

涡轮叶片的工作条件非常恶劣, 因此, 在性能先进的航空发动机上, 涡轮叶片都采用了性能优异但价格十分昂贵的镍基和钴基高温合金材料以及复杂的制造工艺, 例如, 定向凝固叶片和单晶叶片。

在维修车间采用先进的修理技术对存在缺陷和损伤的叶片进行修复, 延长其使用寿命, 减少更换叶片, 可获得可观的经济收益。

为了有效提高航空发动机的工作可靠性和经济性, 涡轮叶片先进的修理技术日益受到发动机用户和修理单位的重视, 并获得了广泛的应用。

1.修理前的处理与检测涡轮叶片在实施修理工艺之前进行必要的预处理和检测, 以清除其表面的附着杂质；对叶片损伤形式和损伤程度做出评估, 从而确定叶片的可修理度和采用的修理技术手段。

1.1清洗由于涡轮叶片表面黏附有燃料燃烧后的沉积物以及涂层和(或)基体经过高温氧化腐蚀后所产生的热蚀层, 一般统称为积炭。

积炭致使涡轮效率下降, 热蚀层会降低叶片的机械强度和叶片表面处理的工艺效果, 同时积炭也掩盖了叶片表面的损伤, 不便于检测。

因此, 叶片在进行检测和修理前, 要清除积炭。

1.2无损检测在修理前, 使用先进的检测仪器对叶片的叶型完整性和内部结构进行检测, 以评估磨损、烧熔、腐蚀、掉块、裂纹、积炭和散热孔堵塞等损伤缺陷情况, 从而指导叶片的具体修理工艺。

目前, CT已经成为适用于测量涡轮叶片壁厚和内部裂纹的主要方法。

一台CT机由x辐射源和专用计算机组成。

检测时, 辐射源以扇形释放光子, 通过被检叶片后被探测器采集。

其光子量和密度被综合后, 产生一幅二维层析x光照片, 即物体的截面图, 从中分析叶片内部组织结构, 得出裂纹的准确位置及尺度。

连续拍摄物体的二维扫描, 可生成数字化三维扫描图, 用于检测整个叶片的缺陷, 还可检测空心叶片冷却通道的情况。

摘要航空发动机涡轮叶片，包括导向叶片和工作叶片，是将燃气的热能转换为旋转的机械动能的重要的热端部件。

如果准确监测涡轮叶片的结构完整性和状态，以便及时发现并预防危害性故障，提高发动机工作安全性，是航空发动机状态监控和故障诊断专家一直关注的问题,并一直在努力寻求解决方案涡轮叶片的组成和简述，涡轮叶片的故障类型，如强度不足，高周期疲劳，低周疲劳损伤，以及检测技术的分类和无损检测。

其中无损检测包括红外热波检测，超声检测，射线检测，磁粉检测，渗透检测，涡流检测，声发射检测，激光全息检测。

本文写出了涡轮叶片的孔探检测。

关键词:航空发动机涡轮叶片孔探仪检测无损检测。

目录摘要 (2)绪论 (1)第一章涡轮叶片的简述 (2)1.1涡轮的工作叶片 (2)1.2导向叶片 (2)第二章故障类型 (3)2.1强度不足及其故障模式 (3)2.2高周期疲劳损伤及其故障模式 (3)2.3低周疲劳损伤及故阵模式 (3)2.4涡轮叶片的常见故障及概率 (3)2.5注意事项 (5)第三章机上孔探检测 (6)3.1涡轮叶片的机上孔探检查 (6)3.2涡轮叶片的不同部位孔探检查 (6)3.3孔探技术的发展和实际应用的需求 (7)3.4修理车间检测前的清洗预处理 (7)3.5叶片完整性检查 (8)3.6探孔注意事项 (8)第四章涡轮叶片孔探案例分析 (9)4.1高压涡轮叶片断裂 (9)4.2典型案例分析 (10)4.3叶片断裂的原因 (11)4.4叶片修理与孔探检测 (13)4.5总结 (14)参考资料 (15)致谢 (16)航空发动机涡轮叶片无损检测技术绪论航空发动机涡轮叶片，包括导向叶片和工作叶片，是将燃气的热能转换为旋转的机械动能的重要的热端部件。

基于提高推重比和单位推力的需要，涡轮前燃气温度日益提高，目前国外新型的航空燃气涡轮发动机涡轮前的温度已达到1700K以上。

涡轮叶片在高压腐蚀性燃气的神击下高速旋转，除承受巨大的拉应力外，还承受频率、幅值变化都很大的交变拉应力和扭转应力，此外还存在高温氧化、热腐蚀和磨损问题。

航空发动机叶片关键制造技术首先，航空发动机叶片的材料选择是制造过程中的一个重要考虑因素。

一般来说，叶片需要具备高温和高压力环境下的稳定性和强度。

因此，钛合金和镍基合金是常用的叶片材料。

钛合金具有良好的耐高温性能和强度，但是制造难度较大；而镍基合金则具有较高的强度和抗蠕变能力。

其次，航空发动机叶片的制造通常采用铸造和锻造两种工艺。

铸造是制造大型和复杂形状叶片的常用方法。

树脂砂铸造和单晶铸造是两种常见的铸造工艺。

树脂砂铸造可以制造出较大规模的叶片，而单晶铸造可以制造出无晶粒界的单晶叶片，提高了叶片的耐高温性能。

锻造是制造高强度和复杂形状叶片的一种有效方法。

采用锻造工艺可以提高叶片的综合机械性能和抗蠕变能力。

另外，表面处理也是航空发动机叶片制造中的一个重要环节。

表面处理可以改善叶片的表面质量和适应性。

例如，机械抛光和电解抛光可以提高叶片的光洁度和表面平整度。

化学镀和阳极氧化等技术可以提高叶片的耐腐蚀性和抗氧化性。

此外，还可以通过表面涂覆特殊涂层来提高叶片的热防护能力和抗磨损性能。

最后，航空发动机叶片的质量控制也是制造过程中的一项重要任务。

叶片的尺寸、形状和材料性能需要进行严格的检测和测试。

通常采用的方法包括非破坏性检测、尺寸测量和材料性能测试。

非破坏性检测可以通过超声波检测、X射线检测和磁粉检测等方法来检测叶片内部的隐性缺陷。

尺寸测量可以通过光学投影仪、三坐标测量机和激光扫描仪等设备来进行。

材料性能测试通常包括拉伸、硬度和金相显微组织分析等。

总之，航空发动机叶片的关键制造技术涉及材料选择、工艺选择、表面处理和质量控制等方面。

通过不断提升制造技术，可以制造出更高质量、更高性能的航空发动机叶片，提升整个航空发动机的性能和可靠性。

航空发动机中叶片的一般工艺流程航空发动机中的叶片是发动机运转过程中至关重要的部件之一，它直接影响着发动机的性能和效率。

因此，叶片的制造工艺和质量控制显得尤为重要。

本文将从叶片的设计、材料选择、制造流程以及质量检验等方面详细介绍航空发动机中叶片的一般工艺流程。

首先，设计阶段是叶片制造的第一步。

在设计阶段，工程师需要根据发动机的参数和要求，结合流体力学和材料力学原理，确定叶片的几何形状、尺寸和材料。

在确定叶片的形状和尺寸时需要考虑到叶片在高温、高压和高速流动环境下的受力情况，以及综合考虑叶片的轴向、切向和弯曲受力。

叶片的设计需要兼顾航空发动机的性能指标和实际制造工艺的可行性，因此需要对材料的可加工性和成本进行综合考虑。

接下来是材料选择。

由于叶片在发动机运转时要承受高温、高压和高速的工作环境，因此叶片材料的选择至关重要。

通常来说，叶片的材料选用要具有高温强度、抗氧化性、抗腐蚀性和疲劳强度，并且要符合航空发动机的要求和标准。

当前，常用的叶片材料包括高温合金、镍基合金和钛合金。

这些材料经过精密的合金配比和热处理工艺，能够满足叶片在恶劣工作环境下的使用要求。

进入制造阶段，叶片的制造一般包括以下几个工艺流程。

首先是叶片的粗加工。

粗加工通常采用数控机床或车床进行，根据叶片的几何形状和尺寸，将整块材料粗加工成初步的叶片形状，包括叶片的外形和部分结构特征。

其次是叶片的精密加工。

精密加工是将粗加工后的叶片进行精细加工，例如采用铣床、数控加工中心和电火花加工机，将叶片的外形、表面和内部结构进行加工和修整。

然后是叶片的热处理。

热处理是对叶片材料进行热处理，提高叶片的强度、硬度和耐热性能，包括时效处理、固溶处理和表面热处理等。

最后是叶片的表面处理。

表面处理包括喷涂、抛光和光亮处理等，以提高叶片的表面质量和降低氧化腐蚀。

在叶片制造的各个环节，都需要进行严格的质量控制和检验。

其中，尤为重要的是对叶片的几何尺寸、材料成分和内部缺陷进行检测。

工具展望2019No.1　航空发动机叶片测量新技术 叶片作为发动机的重要部件之一,其在航空发动机制造中所占比重约为30%㊂由于叶片形状复杂㊁尺寸跨度大(长度20-800mm)㊁受力恶劣㊁承载最大,且在高温㊁高压和高转速的工况下运转,使得发动机的性能在很大程度上取决于叶片型面的设计制造水平㊂目前,航空发动机的叶片制造方法主要有电解加工㊁铣削加工㊁精密锻造㊁精密铸造等㊂由于叶片零件壁薄㊁叶身扭曲大㊁型面复杂,容易产生变形,严重影响了叶片的加工精度和表面质量㊂如何严格控制叶片的加工误差,保证良好的型面精度,成为检测工作关注的重点㊂叶片型面是基于叶型按照一定积累叠加规律形成的空间曲面,由于叶片形状复杂特殊㊁尺寸众多㊁公差要求严格,所以叶片型线的参数没有固定的规律,叶片型面的复杂性和多样性使叶片的测量变得较为困难㊂在叶片检测过程中,传统的标准样板测量手段效率低下㊁发展缓慢,严重制约着设计㊁制造和检测的一体化进程㊂由于航空发动机叶片的数量大㊁检测项目多,三坐标检测技术的引入很大程度地改善了叶片制造过程中检测周期长㊁检测结果不准确等问题㊂三坐标检测适用性强㊁适用面广㊁检测快速㊁结果准确,随着我国航空工业的发展,三坐标测量机在叶片生产主机厂家逐渐得到普及㊂但由于叶片型面复杂㊁精度要求高,不同厂家的测量方式㊁测量流程和数据处理方式不同,导致叶片的测量结果不一致,测量工作反复,严重制约着叶型检测效率的提高㊂叶型检测难点具体表现为:(1)测量精度和效率要求高㊂叶片型面的测量精度直接反映制造精度,通常要求测量精度达到10μm,甚至1μm㊂因此对测量环境要求严格苛刻,通常需要专门的测量室㊂叶片是批量生产零件,数量成千上万,应尽可能提高测量速度和效率㊂生产车间和测量室之间的反复运输和等待,使得检测效率低下㊂(2)测量可靠性要求高㊂叶片测量和数据处理结果应反映叶片的实际加工状态,以此保证叶片的制造质量㊂(3)数据处理过程复杂㊂叶片图纸上不但有叶型㊁弦长㊁前缘后缘半径等尺寸误差要求,还有叶片的形状轮廓㊁弯曲㊁扭转㊁偏移等形位误差要求㊂利用三坐标测量机获取的测量数据存在噪点,通常需要对原始的测量点集进一步简化,提取不同的尺寸和特征参数;还需进行复杂的配准运算,迭代求解叶片的形位误差㊂其中算法选用不同得到的误差评定结果各有差异,导致整个处理过程复杂㊂叶片测量新技术:(1)基于数字样板叶型检测方法标准样板是根据叶片的理论型线设计制造的与叶型截面对应的母模量具,使用叶片固定座(即型面测具)把叶片固定后,用处于理想位置的叶盆标准样板和叶背标准样板检查叶盆㊁叶背型面间隙,并反复调整叶片空间位置,以型线的吻合度作为衡量其是否合格的依据㊂叶型设计图多以透光度或相对误差来表示,如±0.15mm㊂这个比对误差实际上并不是单纯的形状误差,而是形状误差㊁尺寸误差㊁位置误差三者的综合体㊂针对标准样板法的特点和存在的缺点,西北工业大学研究了基于数字样板的检测方法㊂数字样板检测方法是基于标准样板法的原理,利用数字化测量手段获61工具展望2019No.1　取测量数据,然后利用虚拟的数字样板,与实测的数据进行匹配,在公差约束条件下达到最佳匹配㊂最后在该最佳姿态下,求解叶型各项形位误差㊂数字样板检测方法可归纳为三个主要过程:实物样板数字化㊁匹配过程模型化㊁误差评定过程自动化㊂实物样板数字化是将传统的实物样板转换为CAD模型,以数字模型的方式进行样板比对和误差评定㊂由叶片设计模型构造的三维CAD模型,它包括了加工叶片完整的截面几何信息㊁基准信息,是数字样板法误差评定的模型基础,可以进行表面轮廓度分析㊁叶型特征参数和形位误差的分析和评定㊂对于数字样板法的原始测量点集,主要通过CMM测量获得㊂在数字样板构造的基础上,通过匹配过程的模型化对测量数据和数字样板自动进行调整㊂针对数字样板法中的原始测量数据,通常需要进行数据预处理,获取真实有效的型面测量数据参与数字样板检测㊂其中,数据预处理包括测量点去噪㊁测头半径补偿㊁坐标变换㊁测量点与曲面的配准㊁测量点排序等㊂其中,数据处理的第一步,就是对得到的型面测量点进行去噪,筛选有效的测量数据㊂其次,CMM测量得到的数据是测头球心数据,必须进行测头半径补偿㊂对于叶片测量时的装夹引起的系统误差,在样板匹配前必须进行坐标系对齐来消除㊂基于数字样板的叶片检测模块功能结构(2)叶片高速连续扫描技术为提高整体叶盘叶片的检测效率,雷尼绍公司近年来开发了SPRINT高速扫描系统㊂与传统的机内测量技术相比,SPRINT叶片测量系统可以显著缩短测量循环时间,对叶片前边缘也能提供精确出色的测量结果,可以为叶片自适应加工㊁工序间检测等提供很好的检测数据㊂叶片测量分析软件可通过数控机床控制器上的Productivity+CNC plug-in直接运行,因此测量数据可通过宏变量自动提供给数控机床,也可以自动提供给连接的计算机进行下游数据处理㊂SPRINT系统配备的OSP60SPRINT测头每秒可采集1000个3D数据点,从而满足叶片在机快速检测的要求㊂利用SPRINT系统进行测量时,在CNC机床上分别从四个方向对叶片进行测量,从而避免在测量过程中发生测头与工件之间的碰撞干涉㊂在测量之后,四部分的测量数据将被拼合成一个完整的叶片测量数据集㊂SPRINT系统可以用于加工过程中工序间的检测,以确保产品的加工过程正确㊂同时,还可以作为加工完成后的质量检测使用㊂加工过程中以及加工后的型面误差检测是确保叶片加工质量符合公差要求的必要手段㊂随着测量技术的不断发展,逐渐出现快速㊁简易㊁高效的叶片测量与数据处理技术㊂同时,随着智能加工技术的发展,在机快速检测技术将推动叶片加工质量与成品率的提升㊂在这一发展过程中,需要重视和建立叶片在机测量和加工质量的评估标准,从而为这类技术的推广使用奠定基础㊂71。

航空发动机叶轮叶片受力分析及优化设计航空发动机叶轮叶片的受力分析及优化设计是航空发动机设计中的重要内容之一、叶轮叶片主要承受来自高速气流的惯性力、离心力、气动力以及温度应力等多种受力，因此对叶轮叶片的受力进行分析与优化设计可以提高其受力性能和寿命，同时保证发动机的可靠性和安全性。

叶片的受力分析首先需要对气流进行流场模拟和流态分析，以确定叶片所受气动载荷的大小和分布。

其次，需要计算叶片上各点的离心力、惯性力以及温度应力。

在计算离心力时，需要确定叶轮的旋转速度和转子重量，并结合叶片的位置和角度等参数进行计算。

计算惯性力时，需要考虑叶片在旋转过程中的加速度和角加速度等因素。

计算温度应力时，需要考虑叶片在高温气流中的热膨胀和冷却效应。

通过对叶片受力情况的综合分析，可以确定叶片的最大受力点和受力分布情况。

基于叶片受力分析的结果，在优化设计中需要考虑以下几个方面：1.材料选择：叶片的材料应具备较高的强度、刚度和耐热性能，以满足叶片在高速气流中承受较大压力和温度应力的要求。

2.减轻质量：通过减少叶片的质量，可以降低叶片所承受的惯性力，提高叶片的动力响应和可靠性。

减轻质量的方法包括使用轻质材料、优化叶片的几何形状以及采用空腔结构等。

3.加强结构刚度：叶片的结构刚度对于抵抗气动力和离心力的作用至关重要。

通过优化叶片的结构形状、增加材料的层数以及采用加强件等方法，可以提高叶片的整体刚度和耐久性。

4.热量管理：高温环境对叶片材料的影响较大，容易导致材料的蠕变和疲劳破坏。

因此，采用适当的冷却系统和热防护措施，能够有效降低叶片的温度应力，延长叶片的使用寿命。

5.流场优化：通过调整叶轮叶片的几何形状和叶片布置，可以优化叶轮的气动性能和流场分布，降低气流对叶片的影响和阻力，提高叶片的效率和性能。

综上所述，航空发动机叶轮叶片的受力分析及优化设计是一个综合考虑材料、结构、热力学和气动学等多个因素的过程。

通过合理的叶片受力分析和优化设计，可以提高叶片的受力性能和寿命，并保证航空发动机的可靠性和安全性。

航空发动机中静叶与转子叶片的作用
航空发动机中的静叶和转子叶片在推动飞机飞行过程中起着至
关重要的作用。

静叶负责将进入发动机的气流加速并导向转子叶片，而转子叶片则将气流加速并产生推力。

两种叶片的设计和制造对发动机性能和效率有着直接影响。

静叶的主要作用是将气流引导到转子叶片中。

静叶的设计和排列方式会影响气流的流速和压力分布，从而影响转子叶片的性能。

静叶通常是固定在发动机内部的静止部件，因此需要经过精确的计算和试验来确定其最佳位置和角度。

转子叶片则直接产生推力，因此其设计和制造对发动机性能和效率有着极大的影响。

转子叶片一般由高强度合金材料制成，并且需要经过复杂的数值模拟和试验来确定其最佳形状和角度。

同时，由于转子叶片需要承受高温高压的气流冲击，因此其材料和制造工艺需要具备极高的耐候性和韧性。

航空发动机中的静叶和转子叶片不仅需要具备高强度和高耐久性，还需要具备优秀的气动性能和流场控制能力。

通过不断的研究和开发，航空工程师们已经能够设计出各种各样的静叶和转子叶片，从而不断提高发动机的性能和效率，为飞行安全提供了有力保障。

- 1 -。
