鼠笼型异步电动机转子铜条断裂原因和防止措施

1，高压电动机鼠笼转子断条改进方法1）在鼠笼条和端环整体连接处加强机械强度，避免转子鼠笼条断后翘起扫膛，利用制作合适尺寸的钢环或无纬环氧玻璃丝带及钢线绑扎来增加转子端部鼠笼条和端环的机械强度。

对于转子直径较小，可以不扎钢线或无纬玻璃丝带，而用一个钢环，包以绝缘，置于端头，用玻璃丝带扎牢，再浸漆烘干。

2）对于鼠笼条在铁芯槽内松动的转子，必须制作比原铜条尺寸略大的铜条来打进槽孔，槽孔和铜条夹紧没松动、翘起。

3）避免电动机超载、频繁短时间开启，改善电动机运行工况，制定合适的运行方式，保证电动机的安全运行。

2，高压电动机鼠笼转子断条技改工艺1）更换断裂的转子铜条。

如果铜条断条或裂纹在槽内，首先用铣床铣去端环上对应孔洞内的焊接部位，用与槽型匹配的钢杆顶出断裂的导条，仔细吹扫铁心槽，检查槽内清洁无杂物。

再以重新定制的铜条（尺寸略大一点）打入转子槽内。

2）笼条与端环焊接，钎焊前彻底清理焊接部位，打好45°坡涂上溶剂进行施焊。

为了减少内应力和保证强度，要低温钎焊，且均匀加热，当温度达到800℃时，用45%银钎料银焊条焊接，以减少接触电阻；将银焊条触及接头处，让钎料溶化并逐渐填满间隙，焊接4～5 个接头后，转180°后再焊接另一面的接头，要交叉进行焊接，以减少焊接后的残余应力。

钎焊后，当端环冷却到180℃时，用10％的柠檬酸水溶液洗刷，并吹干。

3）防护环采用磁性钢环，工艺要标准，采用热套法装入。

厚度为2～3mm，厚度不得超过铁心外圆。

4）无纬玻璃丝带绑扎。

用厚度为 0.17mm 宽度为 25 （或 15）mm无纬环氧玻璃丝带绑扎。

将转子安放在绑扎机上，通过拉紧装置将无纬玻璃丝带拉至转子，调整好合适的拉力及转速，然后进行缠绕绑扎，绑扎厚度不得超过转子铁心外圆。

无纬玻璃丝带浸漆烘干固化后，用小榔头敲打可发出清脆的金属声为合格。

用锉刀锉平箍环。

5）转子进行动平衡校验。

5 转子改造后的效果1）逐步改进后转子断条故障情况见表。

双鼠笼电机笼条断裂的原因分析及解决方案×××（××××××发电有限责任公司×××× 044602）摘要：笼条断裂是双鼠笼式电机转子的常见故障，本文通过对××××发电厂#6炉高压电机转子检修时发现的问题及处理方法进行分析和总结。

Abstract: The Cage fracture is a two-squirrel-cage rotor common faults, this paper Douhe by Datang International Power Plant # 6 furnace repair high-pressure rotor and found the problems and treatment methods for analysis and summary。

关键词：双鼠笼，笼条断裂，分析和总结Key words: double-cage, cage of fracture, analysis and summary引言双鼠笼式电机对比单鼠笼电机改善了启动性能，近年来得到广泛应用，但是双鼠笼和单鼠笼电机的共性问题——笼条易断裂至今未得到彻底解决，作者根据××电厂的实践提出新的解决方案。

情况介绍××电厂#6炉配备4台排粉机电机，型号为JS1510_4，电压6000V，电流90.8，功率850KW，功率因数0.89，是兰州或沈阳电机厂1983年左右生产的双鼠笼异步电动机，至今已有27年左右。

在本次#6机组炉侧高压电机检修中发现，排粉机电机转子存在不同程度的鼠笼条断裂现象，最严重的断条达20根，并且断条位置都在外笼。

笼条断裂原因分析一）频繁启动。

启动时电流是平时的5~~7倍，此时，笼条因受到较大的感应电流而迅速升温，材质强度下降，热应力增加，再加上电磁扭矩的作用，使笼条产生较大的剪切力和离心力，频繁启动使笼条频繁受到上述力的作用，很容易达到疲劳极限，导致笼条断裂。

高压电动机转子断条的原因分析及处理摘要：高压交流鼠笼型电动机在电力生产过程中运十分广泛。

但由于原理、结构、机械、制造、工艺、材质、运行的等等一系列复杂的原因共同作用，导致了笼型电机断条事故，由断条所引发的事故占全部电机事故的35%。

分析和解决断条问题是电力生产中迫切需要解决的问题。

本文从多方面分析了笼型电机的断条原因，并针对其原因提出了解决方案，着重从工艺上进行叙述。

由于本人从事电机修造的时间不长，对这方面的研究还有待进一步探讨，希望各位专家能提出宝贵意见，以便以后能够解决更多的现场问题。

关键词：电机；笼条；故障；分析；处理1 前言异步电动机是一种将电能转变为机械能的交流电动机，又称感应电动机，高压异步电动机是指额定工作电压为3~10KV的交流电动机。

在电力生产过程中，高压电机广泛运用在汽轮机及锅炉辅机设备中，如球磨机拖动电机等。

重载启动电机，在启动过程中，由于启动时间长，启动力矩大，易造成笼条断裂，给安全生产造成影响。

2 造成笼条断裂的主要原因1）启动时转子笼条温度很高，使机械强度下降根据电机的堵转等值电路可知其基本方程式=可知，由于定、转子实际阻抗Z1、Z2均很小，因而异步电机启动时的定转子电流都将很大的，造成转子笼条导体的温度升高，根据计算，短时笼条温度可达300℃，机械强度下降，容易断裂。

异步电机启动时起动电动很大而起动转矩不大，其主要原因是起动时转子功率因数很低。

由cosφ2st=可知由于x2＞＞r2，故cosφ2st≈0.2左右，这表明起动电流中主要是电感性的无功电流，它使供电系统的电压大幅下降，使起动转矩下降为额定转矩的0.9倍，而由于系统电压的下降使得很启动的时间进一步延长，而加剧转子笼条的损坏断裂。

2）为了使启动转矩有所提高，改善电机的启动特性，大多数重载启动电机都采用了深槽式或双笼式结构。

内笼选用工业纯铜为原料，材质一般为T1、T2；外笼一般采用黄铜材料，其电阻较大，有助于起动特性的改善，其机械强度较高，增强抗断条能力。

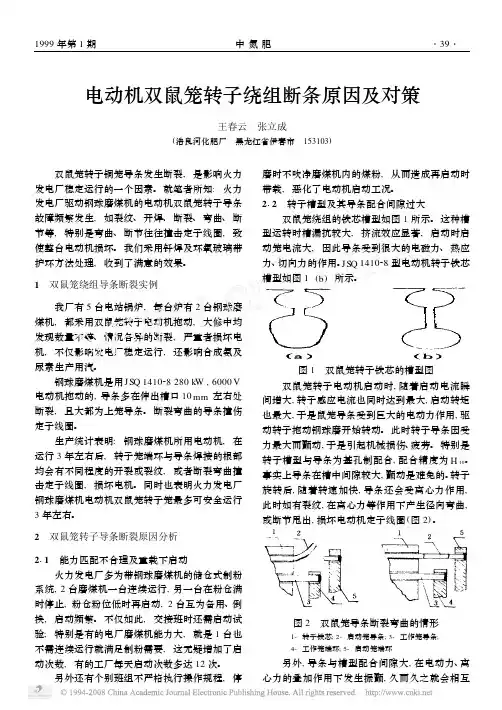

电动机双鼠笼转子绕组断条原因及对策王春云　张立成(浩良河化肥厂　黑龙江省伊春市　153103) 双鼠笼转子铜笼导条发生断裂,是影响火力发电厂稳定运行的一个因素。

就笔者所知:火力发电厂驱动钢球磨煤机的电动机双鼠笼转子导条故障频繁发生,如裂纹、开焊、断裂、弯曲、断节等,特别是弯曲、断节往往撞击定子线圈,致使整台电动机损坏。

我们采用钎焊及环氧玻璃带护环方法处理,收到了满意的效果。

1　双鼠笼绕组导条断裂实例我厂有5台电站锅炉,每台炉有2台钢球磨煤机,都采用双鼠笼转子电动机拖动,大修中均发现数量不等、情况各异的断裂,严重者损坏电机,不仅影响发电厂稳定运行,还影响合成氨及尿素生产用汽。

钢球磨煤机是用JSQ 141028280k W ,6000V 电动机拖动的,导条多在伸出槽口10mm 左右处断裂,且大都为上笼导条。

断裂弯曲的导条撞伤定子线圈。

生产统计表明:钢球磨煤机所用电动机,在运行3年左右后,转子笼端环与导条焊接的根部均会有不同程度的开裂或裂纹,或者断裂弯曲撞击定子线圈,损坏电机。

同时也表明火力发电厂钢球磨煤机电动机双鼠笼转子笼最多可安全运行3年左右。

2　双鼠笼转子导条断裂原因分析211　能力匹配不合理及重载下启动火力发电厂多为带钢球磨煤机的储仓式制粉系统,2台磨煤机一台连续运行,另一台在粉仓满时停止,粉仓粉位低时再启动,2台互为备用、倒换,启动频繁。

不仅如此,交接班时还需启动试验;特别是有的电厂磨煤机能力大,就是1台也不需连续运行就满足制粉需要,这无疑增加了启动次数,有的工厂每天启动次数多达12次。

另外还有个别班组不严格执行操作规程,停磨时不吹净磨煤机内的煤粉,从而造成再启动时带载,恶化了电动机启动工况。

212　转子槽型及其导条配合间隙过大双鼠笼绕组的铁芯槽型如图1所示。

这种槽型运转时槽漏抗较大,挤流效应显著,启动时启动笼电流大,因此导条受到很大的电磁力、热应力、切向力的作用。

JSQ 141028型电动机转子铁芯槽型如图1(b )所示。

技术资料大型鼠笼电动机转子断条的原因分析、监（检）测及处理方法2021-04大型鼠笼电动机转子断条的原因分析、监（检）测及处理方法大中型高压异步电动机是火力发电厂,炼钢厂、石油化_橡胶厂等工矿企业生产中使用的重要电气设备, 广泛用于拖动磨`煤机、煤机空气压缩机、风机、水泵等设备运行。

随着生产的发展, 大中型高压异步电动机的数量在不断增加, 然而这类电动机在运行中出现的鼠笼转子导条断裂故障不同程度地危及到机组运行的可靠性和经济性。

如果故障初始时不及时发现并加以修复, 故障扩展很快, 甚至导致事故停机。

断条严重时还能甩出来, 从而损坏定子线圈, 会给修理带来困难。

因此, 如能在转子断条故障初期检测出来, 并及时修复处理, 可以有效地避免意外停机及恶性事故的发生。

异步电功机鼠笼转子断条问题一直是电机制造厂家及用户关心和致力解决的难题。

国内外的专家、学者都在积极寻找有效解决鼠笼转子断条问题的方法, 并为此做了大量富有成效的工作。

本文结合生产关际, 对高压异步电动机鼠笼转子断条问题进行综合分析研究。

一、鼠笼转子断条故障的现象及特征大中型高压异步电机的转子采用铜条与两边端环焊接的鼠笼结构, 具有结构简单, 坚固耐用、效率较高的特点。

但是这类电动机一般采用全压下的直接起动, 起动电流较大, 特别是拖动高转动惯量的风机和重载且负荷脉动的球磨机时, 起动电流可高达额定电流的5~7 倍, 加之机组的起动频繁, 导致鼠笼转子导条端环开焊或导条损伤断裂故障的增加。

不能正常运行, 经常会出现下列故障现象:1.电动机起动转矩降低, 起动时间延长。

断条故障点多的电动机在空载起动时也会发出时高时低的嗡嗡声, 机身出现振动, 并且定转子之间有火花产生;2.电动机满载运行时, 定子三相电流波动且不平衡, 三相电流表指针出现周期性摆动;3.负载运行的电动机转速明显下降, 转子发热厉害, 电动机温升增高, 导条断裂处有火花;4.电动机运行时的振动和噪声加剧, 严重的转子断条电动机会发出咯哒咯哒的异常噪声;5.停机抽出转子检查, 会发现转子导条在端环焊口接缝处断裂, 并且导条断裂处的铁心表面常呈蓝色的氧化痕迹。

鼠笼式电动机转子笼条断裂开焊故障一、笼条断裂开焊故障的特征1、笼条断裂的断口呈疲劳断口。

2、笼条断裂的发生与笼条在转子铁芯槽内的夹紧程度密切相关,在槽内松动的笼条容易发生断裂。

3、一台新电动机发生笼条断裂的起始时间与运行启动次数直接相关。

启动频繁的,笼条断裂发生的时间就早,启动次数少的笼条断裂发生的时间就晚。

笼条断裂故障多发生在电动机启动过程中。

4、笼条断裂多发生在端环(短路环)附近,且与笼条和端环的焊接工艺质量密切相关。

有的笼条开焊处检修焊补后,运行不久就开焊。

5、双笼电动机笼条开焊或断裂一般都是从外笼开始,如未能及时发现和处理,则会很快扩大到整个转子,以致损坏整台电动机。

6、高压电动机,转子笼条断裂在不解体情况下,通常不易被发现,但却常常伴随一些症状发生,比如产生一定的振动,这种振动是由于转子笼条断裂后,原来的电机定子、转子电磁拉力产生不平衡。

虽然有时通过调整动平衡能使振动得到暂时消减,但维持不了多久,出现新的断条时,振动又会加大。

此外,仔细观察断条处,可以看到微弱的放电弧光。

7、笼条开焊断裂故障多发生在磨煤机等负荷重、启动频繁的拖动电动机上。

电动机笼条截面和端环尺寸偏小的电动机笼条容易产生开焊和断裂。

据调查分析,我国JSQ158-6电动机外笼条直径为Φ8—Φ12,易开断,而国外同容量电机笼条直径约16mm,电流密度〈1A/mm2,不易开焊断裂。

二、笼条断裂应力分析从上述笼条断裂的特征可以得出电动机笼条的开焊和断裂主要发生在电动机启动过程中,笼条所受的应力超过了笼条的机械强度。

笼条的断裂应力包括静态应力和交变应力两个分量,主要包括:1、热应力。

在启动过程中,笼条和端环将流过很大的启动电流,其值可达额定电流的5—7倍(双笼式电动机启动过程中,外笼条和外端环将流过很大的启动电流)。

由此而产生的损耗可使笼条和端环产生200—300℃的温度,从而使端环产生相当大的热变形。

端环的热变形将使笼条受到一个弯曲应力。

电动机转子笼条断裂的原因分析及预防措施Analyse and Prevent about B reakdow n of E lectric Mober R otor C age廖松涛L IAO Song2tao(江西新余发电有限责任公司,江西　新余　338002) 摘要:分析了新电公司200MW汽轮发电机组多年来高压异步电动机转子鼠笼断条原因,提出了一些预防措施。

关键词:电动机;转子;断条;预防措施中图分类号:TM343.307.1　文献标识码:B　文章编号:1671-8380(2004)04-0022-021　引言厂用电动机是火力发电厂重要的厂用电气设备之一。

江西新余发电有限责任公司(以下简称新电公司)两台200MW火力发电机组自1995年、1996年相继投产以来,其厂用高、低压电动机先后发生各种故障100多台次,造成了较大的经济损失,其中一个主要的故障原因就是电动机鼠笼转子断条。

本文主要分析高压异步感应电动机转子鼠笼断条故障发生的原因,进而提出了一些相应的预防措施。

2　鼠笼断条的基本特征①鼠笼型电机断条多发生在具有频繁,重载启动的鼠笼型电机单、双鼠笼型电机。

双鼠笼电机外笼条断条最多,约占断条电机的95%以上,内笼和端环断裂的不到5%。

②圆形笼条断条的几率大大高于矩形笼条断条的几率,约占断条总数的80%。

③外笼条断裂时有明显的位移现象。

这说明笼条在槽内松动。

断条上有明显被槽壁突出的硅钢片磨损的沟槽,在伸出铁芯端笼条有明显的向上变形现象,短路环也有扭曲变形现象。

④笼条断口多发生在与端环的焊口里侧部位,槽内断条的很少,笼条开焊多发生在笼条与端环的焊接部位。

开焊后笼条在离心力作用下向外侧甩出刮伤定子造成定子线圈短路。

笼条槽内断口处有明显电弧烧伤痕迹,断口两断面吻合严密,呈脆性疲劳断列性质。

⑤断条槽的铁芯多有局部过热变色烧损现象,开焊处的端环孔周围也有过热变色及电弧烧伤痕迹。

3　转子断条原因分析电动机转子频繁发生断条,均是转子受各种应力作用的结果,而且应力超过了笼条所能承受的极限,或是交变应力的长期作用使笼条产生疲劳。

循环水泵电动机转子鼠笼条断裂的原因分析及预防措施摘要：本文阐述300MW火力发电厂高压6KV循环水泵电机，鼠笼条断裂原因，并提出处理方法及预防措施。

关键词：高压6KV单鼠笼；鼠笼条断裂；处理；措施1引言高压鼠笼电动机是火力发电厂重要的厂用设备之一。

2×330MW火力发电机组自2009年投产以来,2015年B级检修时发现循环水泵电机转子鼠笼条断裂（见图1），2016年循环水泵电机在运行中发现声音异常2016年5月份小修时抽转子发现鼠笼条断裂（见图2）；循环水泵电机连续2年出现鼠笼条断裂现象,造成了较大的经济损失。

本文主要分析YKSL1600-12/1730-1高压异步感应电动机转子鼠笼断裂，故障发生的原因，进而提出了一些相应的预防措施。

图1 2015年循环水泵电机转子鼠笼条断裂照片图2 2016年循环水泵电机转子鼠笼条断裂照片2鼠笼式三相异步电动机的工作原理由于旋转磁场以n1转速旋转，转子导体开始时是静止的，故转子导体将切割定子旋转磁场而产生感应电动势（感应电动势的方向用右手定则判定）。

由于转子导体两端被短路环短接，在感应电动势的作用下，转子导体中将产生与感应电动势方向基本一致的感生电流。

转子的载流导体在定子磁场中受到电磁力的作用（力的方向用左手定则判定）。

电磁力对转子轴产生电磁转矩，驱动转子沿着旋转磁场方向旋转。

通过上述分析可以总结出电动机工作原理为：当电动机的三相定子绕组（各相差120度电角度），通入三相对称交流电后，将产生一个旋转磁场，该旋转磁场切割转子绕组，从而在转子绕组中产生感应电流（转子绕组是闭合通路），载流的转子导体在定子旋转磁场作用下将产生电磁力，从而在电机转轴上形成电磁转矩，驱动电动机旋转，并且电机旋转方向与旋转磁场方向相同。

3鼠笼断裂的基本特征断裂后，电动机的电磁力矩降低而造成转速下降，定子电流时大时小，因为断条破坏了结构的对称性，同时破坏了电磁的对称性，使与转子有相对运动的定子磁场，从转子的表面不同部位穿入磁通时，转子的反应不一样，因而造成定子电流时大时小。

防断条鼠笼电机的设计注意要点摘要：运用先进的设计、工艺、制造技术，防止鼠笼型异步电动机转子断条。

关键词：断条笼条结构负载特性一、前言：许多火力发电厂使用JSQ型高压鼠笼型电动机来拖动风机、磨煤机等机械，经常发生转子笼条断裂事故，有时因断裂的笼条刮破定子绕组，造成很大的经济损失。

许多用户因此感叹，转子不断条该有多好。

事实证明，许多转子笼条断裂事故是可以避免的。

现代火力发电厂采用专用的Y系列电动机，就是对特定的机械配套特定的电动机，可从根本上避免转子笼条的断裂事故。

或者对于原先使用的JSQ型电动机，通过对转子笼条的技术改造，同样可从根本上避免同样的事故。

本文通过实践经验结合相关理论力求阐明这种断条原因及相应的改进措施。

二、鼠笼条基本结构：高压鼠笼型异步电动机转子导条一般可分为如下几种结构型式：1、铸铝结构：槽形多为凸形槽，其最大特点在于通过改变槽形可获得最合理起动性能，且材料成本低，散热好，热容量大（是铜的2.2倍），很适合拖动高阻力距、大惯量机械。

但由于铸铝电机效率低、工装投入大、不利环保等因数，也一定程度限制了它在中大型电机上的运用。

2、形铜排结构：制造最简单，这是目前普通中大型电机最常用的一种结构，可通过改变槽形及导条电阻率来获得最合理起动性能并能拖动高阻力距、大惯量负载。

这种结构对冲片及导条精度要求很高，且要配以有效的导条涨紧措施和先进的焊接工艺。

另外，这种导条并非只由紫铜或黄铜制成，可能会使用高阻率合金铜。

3、双鼠笼结构：制造简单，目前电机制造厂为大容量火力发电厂生产的磨煤机电机，几乎这是必选结构。

这种结构的电机，起动力矩可达额定力距的三倍以上，上下笼条往往都用高阻率合金铜制成。

4、梯形铜排结构：由于散热好，铜排可进行有效的涨紧，起动力矩大等有利因数，梯形铜排结构对普通电机来说是最能防止断条的一种结构。

梯形铜排一般只用紫铜，不用其他电阻率的铜。

但是梯形铜排因受截面限制，并不很适合于大惯量负载，且制造较复杂，相对成本较高。

三相交流异步鼠笼式电动机转子断条浅析摘要：三相交流异步鼠笼式电动机转子鼠笼条断条是电动机的常见故障之一，本文结合二滩水电站实际，对鼠笼式异步电动机发生转子鼠笼条断条的原因进行理论分析，探讨鼠笼条断条后的处理方法，为电动机的检修维护提供一定的理论依据。

关键词：三相交流鼠笼式异步电动机；转子鼠笼条断条；检测方法；断条处理一、绪论二滩水电站共有3台6kv高压异步鼠笼式渗漏排水泵电动机，自1998年投运以来，共有三台电动机发生故障，分别是2006年8月#1渗漏排水泵电动机转子鼠笼条断裂，使6kv母线电压波动；2009年10月#3渗漏排水泵电动机转子鼠笼条断裂，将定子绕组绝缘刮伤，造成定子绕组三相对地击穿短路，定子绕圈烧毁；2010年4月#1渗漏排水泵电动机转子鼠笼条有一根发生断裂。

本文结合二滩水电站实际，对6kv鼠笼式异步电动机转子鼠笼条断条这一典型故障进行了探讨，分析三相交流异步鼠笼式电动机转子断条的原因，检测电动机转子是否存在断条现象，为6kv电动机的检修维护提供一定的参考。

二、三相交流异步鼠笼式电动机转子断条原因分析（一）鼠笼式异步电动机转子鼠笼条受力分析鼠笼式交流电动机转子在启动和运行中，由于转差率的存在，转子的鼠笼条受到以下几种力的作用。

2.1.1电磁作用力由于转子在定子的旋转磁场中转动，并且旋转磁场与转子之间有转差率的存在，在鼠笼条中产生感应电流。

电磁的相互作用致使鼠笼条受到一个沿径向朝转子轴心方向的电磁力，由于磁场的不均匀性和转差率的变化，此种电磁并不是恒定的，而是随着电动机的运行状态的变动而变动。

2.1.2内应力在电动机运行时，鼠笼条内有电流流过以及鼠笼条内阻的存在，鼠笼条的电流会产生热量，使鼠笼条的温度升高。

而转子鼠笼条与转子两端的短路环是焊接而成，形成钢性联接，因此随着温度的升高，鼠笼条会产生热膨胀，势必在短路环与鼠笼条间产生结构性内应力。

2.1.3离心力转子在运转过程中，鼠笼条也必然受到旋转的离心力的作用。

高压异步电动机转子断条分析及预控葛兆伦摘要：高压电动机鼠笼转子铜条断裂和开焊是在重负荷及频繁启动的高压电机中比较常见的一种故障，大唐双鸭山热电有限公司的锅炉重要辅机排粉机与磨煤机自投产以来在多次出现转子断条故障，仅2016年就发生了4起高压异步电动机转子绕组断条故障，已危及机组的安全可靠运行，经过分析此类故障特征、原因及工艺后，制定有效预防措施。

一.鼠笼转子绕组断条故障类型高压异步电动机鼠笼型转子从材料上分为铜笼和铝笼两种，其中多数为铜笼型转子断裂。

按故障位置分为段条和断环。

段条是指笼条中一根或数根断裂，断环是指端环中一处或几处裂开，其中断条是比较常见的故障。

其中双鼠笼结构的转子笼条的断条故障点大都在上笼（外笼）。

根据现场查看，导条断裂的部位一般在导条伸出铁心的地方，与短路环（端环）的焊接处最为多见。

附图为典型异步电动机转子结构图二.鼠笼转子断条故障现状：火力发电厂的排粉机与磨煤机电动机转子绕组发生断条情况较多，上述电机大多采用直接启动方式，在重载全压启动时，时间长达十几秒，启动电流较大，可高达额定电流的5-7倍。

加之机组根据运行方式需要频繁启停，导致鼠笼转子导条端环开焊或导条损伤断裂故障的增加。

在每次电动机大修时都会发现转子断条现象，少则几处，多则十几处。

鼠笼转子的断条故障点断口处有弯曲疲劳断裂的特征。

导条的开焊断裂往往是连续的，这表明在转子导条开焊断裂后，如不采取有效措施，仅仅单纯的焊接处理，是不可能从根本上解决问题。

三.鼠笼转子断条故障现象：一般来说，对于1-2根导条断裂或端环脱焊的轻微故障是不易察觉的，通常在断条故障占总数1/7左右时，电动机不能正常运行，并伴随以下现象：①电动机启动转矩降低、起动时间延长。

断条故障点多的电动机在空载起动时也会发出时高时低的嗡嗡声，机身出现振动，并且定转子之间有火花产生。

②电动机满载运行时，定子三相电流波动且不平衡，三相电流表指针出现周期性摆动。

③负载运行的电动机转速明显下降，转子发热明显，电动机温升增高，导条断裂处有火花。

鼠笼型电机转子断条故障的解决措施(1)鼠笼型转子断条故障现象及其产生的原因转子断条会使电动机启动困难，电动机运转时发出强烈的周期性电磁噪声和振动，三相电流表指针抖动，电动机带负荷能力降低，转速下降。

产生转子断条的原因有：制造质量差；电动机启动频繁；操作不当；频繁作正、反转运行等造成剧烈冲击而致使转子损坏。

(2)转子断条的检查方法转子断条的检查方法如下：①外观检查法在电动机运行时，假设转子及定子的间隙处有火花出现，那么说明转子有断条现象。

也可以通过观察电流表指针有无抖动、电动机转速和带负荷能力等加以判断，然后抽出转子，寻找断路点。

②电流检测法用三相调压器对定子绕组施加低压电源进展检查〔额定电压为380V的电动机，可施加100V左右的电压〕。

在一相中串入一只电流表，用手使转子慢慢转动，如果转子鼠笼条是完好的，那么电流表只有均匀的微弱摆动；如果转子断条，那么电漉表就会出现指针突然下降的现象。

③用探测器检查将电动机拆开，取出转子，用电磁感应法测定转子断条位置。

如果鼠笼条是完好的，那么毫伏表读数较小；如果转子断条，那么读数将变大。

④用铁粉检查在转子两端环上通入低压大电流，将铁粉撒在转子外表。

由于电流通过鼠笼条产生磁场，将吸引铁粉。

如发现某一根鼠笼条周围铁粉很少，那么该处即为断条。

(3)处理方法根据断条的不同情况，采取不同的修理方法。

①如果是铜条，并且断条发生在端部〔槽内局部不易断裂〕，可在断裂处打成坡口，用银焊焊接。

焊接前应用水浇湿的耐火石棉等物将铁芯保护好，以免高温烧伤铁芯。

②如果是铸铝转子，且断条较多不能使用，可将铝条熔化后再重新铸铝或换为紫铜条。

熔铝前先车掉两端的铝端环，用夹具将铁芯夹紧。

熔铝的方法可以用工业烧碱〔氢氧化钠〕来腐蚀铝条，将转子浸入浓度为10% - 30%的碱液中，然后将碱液加热到80—100℃。

直至铝条熔化为止〔一般需经7～8 h〕，然后取出转子用水冲洗，并立即投入到浓度为0.25%的工业用冰醋酸溶液中煮沸，以中和剩余碱液，再放入开水中煮沸1～2 h，取出后用水冲洗再烘干。

三相异步电动机确定损耗和效率的试验方法上海电器科学研究所李宝金提要：本文主要介绍GB/T1032-2005 <三相异步电动机试验方法> 中几种常用效率试验方法和IEC60034-2Ed.4 <旋转电机(牵引电机除外)确定损耗和效率的试验方法> 中有关异步电动机部分的效率试验方法。

说明试验方法的要点，分析影响测量结果准确性的要素，效率测量不确定的分析及所述试验方法的适用范围。

对GB/T1032-2005和IEC60034-2Ed.4所列的试验方法给予对比说明，供大家选用参考。

本文主要是说明三相通用笼型感应电动机确定损耗和效率的试验方法。

(1) 试验程序：(a) 试验环境环温：10℃～40℃；海拔：≤1000m。

(b) 电源、仪器仪表和测量要求应符合GBT/T1032-2005(下同)4.1、4.2、4.3和 4.4条要求。

(c) 被试电机以直接负载法按11章的规定在额定负载(SF=1.0)下进行热试验。

按11.3.2电阻法和11.7.1.1条的规定确定绕组温升△θN(K)。

(d) 按8.2条的规定进行负载试验。

如果被试电机未安置热电偶温度计，可按8.2条(a)规定的方法确定各负载点的电阻值R t。

(2) 对P1的修正：按1032-2005的规定，应将定子I2R损耗修正到基准环温为25℃。

按修正后的定子I2R 损耗，对定子输入功率P1进行修正。

(a) 规定温度θS=△θN+25℃(b) 规定温度θS时的定子绕组I2R损耗按A格式之项[22]计算。

应当指出的是该式中项[3]为热态端电阻的平均值。

(c) 负载试验时，各点在试验温度θt时的定子绕组I2R损耗按A格式项[15]计算。

如未测绕组温度，而是测端电阻Rt(应为平均值)，则以此Rt计算绕组损耗。

(3) 对效率测量结果的评价(a) 关于测量不确定度试验结果通常是用测试结果连同其不确定度一起表示。

对电机效率而言，全面表示为η±△η。

高压电动机转子笼条断条的原因及改进方法1 引言大武口发电厂锅炉辅机设备高压异步电动机自投产以来频繁出现电动机线圈烧毁、转子笼条断条、转子熔铝等故障。

故障多发生在频繁启动且负荷大的排粉机、磨煤机及渣浆泵。

仅1993年就发生了2起因磨煤机转子熔铝致使高压电动机报废的事故，造成了很大的经济损失。

1994年利用机组大小修将该设备转子改为铜条笼，但转子断条故障又相继发生，仅1995年统计为11次，故障率为35%，严重影响了电力生产的正常运行和安全。

2 转子笼条断条分析2.1 转子笼条断条现象笼条断裂与电机负载形式及起动情况有关，大武口发电厂转子笼条断裂90%发生在起动频繁的排粉机、磨煤机和渣浆泵。

从笼条断裂部位看，大多发生在笼条与端环焊接处，如图1所示。

图1 笼条断裂部位示意图从端环结构图看，端部转子笼条断裂如外翘时，将磨损定子端部绝缘从而引起电机烧坏。

2.2 转子笼条断条原因分析(1) 笼条端环结构不合理，端环为整体，笼条与端环采用刚性连接，对单根笼条而言，其不能自由伸缩，易在焊接处产生应力集中。

(2) 外笼条为保证其电阻率大，其材质机械强度低，不能承受大的拉力，如焊接工艺不良，其热应力将很容易造成在端环处断条。

(3) 笼条在铁芯槽内压接不紧，运行中在离心力作用下窜动较大。

(4) 由于电机的频繁启动，笼条在启停中加热和冷却过程反复进行，使笼条交替受力，极易被拉断或胀鼓与定子磨擦断裂。

3 转子改进方法3.1 改进方法利用大小修机会对锅炉辅机及除灰的5台渣浆泵的转子进行了改进，参见图2和图3。

图2 改造前笼条端环结构图及端环平面图(1) 将原刚性悬充端环改造为两部分：指型弹性环部分和防护环部分。

(2) 与笼条连接部分改为指型弹性环部分，保证每根笼条轴向自由伸缩，以消除和减少热应力，同时消除笼条由于焊接工艺不良而产生的热应力。

(3) 增改防护环以增加转子端部笼条整体紧固力，防止笼条断后翘起刮坏定子绝缘，防护环可用磁性钢环或环氧与玻璃丝布带固定成型的环。

鼠笼型异步电动机转子断条是一种常见故障,断条后的异常表现: (1)接上三相电源后,机身振动且伴有噪声;电机转速降低,且随负载增加而迅速下降。

(2)空载电流增加,电流表指针周期性摆动;电机转矩降低,带负荷无力,严重时无法起动。

上述现象随着转子断条的增多而加剧。

笼型转子断条的原因：(1)浇铸质量不佳, (2)结构设计不合理(3)起动频繁的冲击负荷(4)操作不当和违章操作，使用过程负载过大，或者转子上的感应电流分布不均匀，造成转子槽内导条烧断，铸铝多发生在槽内，而铜条多发生在与端环的联接处。

(5)使用场所对电机的腐蚀。

有的电机就是这样，如果烧了从绕就必须加多线圈。

槽满率太高的话就减细线径。

看电流大小而定加线圏的多少，加线圈一般是电流增加10％，线圈增加1％。

只是经验。

一般也很准的。

短路环用来短路转子线圈使其线圈中的感应电动势闭合产生电流，电流形成磁场与定子旋转磁场相互作用并转起来；若转子不短路电机就是个二次侧开路的空载变压器。

电机通电后产生一个旋转磁场，这个磁场的励磁是由电流的无功产生。

旋转磁场切割转子导体产生感应电势，通过转子的短路环形成感生电流，这个电流在磁场中受力，使电动机转动。

所以说三相异步电动机转子末端短路环的作用是形成感生电流的。

三相异步电动机转子铁芯开槽是为了嵌入转子绕组，定子上通常也开槽，作用也是嵌入定子绕组。

而且这些槽都是斜槽，斜槽的作用如下：电机内部有各种频率的谐波，因定子采用分布短距绕组，所以除齿谐波之外的其它频率的谐波磁势幅值均被极大程度地削弱。

由于齿谐波绕组系数等于基波绕组系数，所以齿谐波磁势几乎不受影响。

因为三相异步电动机的定、转子开槽，造成整个气隙圆周范围磁阻不均匀，电机运转时电磁转矩和感应电动势相应波动。

转子斜槽后，形成的电磁转矩和感应电动势近似于同一根转子导条均匀分布在一段圆周范围内的平均值，能有效地削弱齿谐波磁场所产生的谐波电动势，从而削弱由这些谐波磁场引起的附加转矩，降低电磁振动和噪声。

邹县电厂#8炉磨煤机电机转子鼠笼条断裂原因及处理摘要：本文阐述了邹县电厂#8炉六台磨煤机电机转子鼠笼条断裂的原因，对其断裂原因进行分析，并提出相应处理方法及预防措施。

为其他同类电机断条故障处理提供借鉴及参考。

关键词：磨煤机电机转子；鼠笼条；断裂原因；处理方法引言高压电机是火力发电厂大量应用的动力设备，它们的安全稳定直接决定着发电机组的可靠运行。

而电机转子鼠笼条断裂是高压电机经常发生的主要缺陷及故障之一。

占转子故障率的60％，这是高压笼型电机故障的突出特点。

邹县电厂#8炉磨煤机电机，电机型号：YTM710-6-4，电压10kV，电流125A，功率1700kW，湘潭电机厂生产。

#8炉磨煤机电机在自2008年投产以来，已连续运行六年多时间，在2013年12月，#8炉磨煤机电机解体大修中，发现磨煤机电机转子均存在鼠笼条多处断裂现象，断裂点发生在电机转子鼠笼条与端环连接部位, 鼠笼条与端环焊点多处绝缘漆脱落，断条部位呈现均匀分布态势。

1 高压异步电机鼠笼断条的基本特点（1）电机断条，尤其是重载下的启动频繁、起动时间长，使笼条受大电流冲击、过热和交变应力的作用，产生疲劳断裂。

通常断笼普遍发生在双笼中的外笼，约占断条总算的90%以上，又多在起动过程中断裂，转子槽内松动的笼条容易发生断裂，且发生断条的部位大都在短路环附近的端部。

内笼条断裂情况数量不到10%。

(2) 笼条和端环的截面积偏小，电流密度偏大，尤其是起动时由于趋肤效应作用电流密度更大，发热严重引起故障。

（3）电机圆形鼠笼条断条的几率高于矩形笼条断条的几率，约占断条总数的70%以上。

（4）电机外笼条断裂时，笼条在槽内松动、间隙大，没有固定紧，断条电机转子槽内的铁芯多有局部过热变色烧损现象，开焊处的端环孔周围也有过热变色及电弧烧伤痕迹。

在起动过程中受热应力、电磁力、离心力以及焊接残余应力的作用，疲劳断裂和开焊。

（5）笼条断口多发生在与端环的焊口里侧部位，槽内断条数量很少，笼条开焊多发生在笼条与端环的焊接部位。
