笼形三相异步电动机转子起动和运行方式

关于三相异步电动机的启动与制动问题的分析摘要现阶段，异步电动机的电力拖动已被广泛地应用在各个工业电气自动化领域中。

本文就三相异步电动机的启动、制动等技术问题进行分析。

关键词三相异步电动机；启动；制动；分析1 三相异步电动机的启动电动机接上电源，转速由零开始增大，直至稳定运转状态的过程，称为启动过程。

对电动机启动的要求是：启动电流小，启动转矩大，启动时间短。

当异步电动机刚接上电源，转子尚未旋转瞬间（n=0），定子旋转磁场对静止的转子相对速度最大，于是转子绕组感应电动势和电流也最大，则定子的感应电流也最大，它往往可达额定电流的5-7倍。

笼型异步电动机的启动方法有直接启动（全压启动）和降压启动两种。

1.1 直接启动直接启动也称全压启动。

启动时，电动机定子绕组直接接入额定电压的电网上。

这是一种最简单的启动方法，不需要复杂的启动设备，但是，它的启动性能恰好与所要求的相反，即：1）启动电流I大。

对于普通笼型异步电动机，启动电流是额定电流的4—7倍。

启动电流大的原因是：启动时n＝0，s＝1，转子电动势很大，所以转子电流很大，根据磁通势平衡关系，定子电流也必然很大。

2）启动转矩TST不大。

对于普通笼型异步电动机，启动转矩倍数KST＝1-2。

由上可见，笼型异步电动机直接启动时，启动电流大，而启动转矩不大，这样的启动性能是不理想的。

过大的启动电流对电网电压的波动及电动机本身均会带来不利影响，因此，直接启动一般只在小容量电动机中使用，如：7.5kW以下的电动机可采用直接启动。

如果电网容量很大，就可允许容量较大的电动机直接启动。

若电动机的启动电流倍数K1、容量与电网容量满足下列经验公式：则电动机便可直接启动，否则应采用下面介绍的降压启动方法。

1.2 降压启动降压启动的目的是为了限制启动电流，但问题是在限制启动电流的同时，启动转矩也受限制，因此它只适用于在空载或轻载情况下启动。

启动时，通过启动设备使加到电动机上的电压小于额定电压，待电动机转速上升到一定数值时，再使电动机承受额定电压，保证电动机在额定电压下稳定工作。

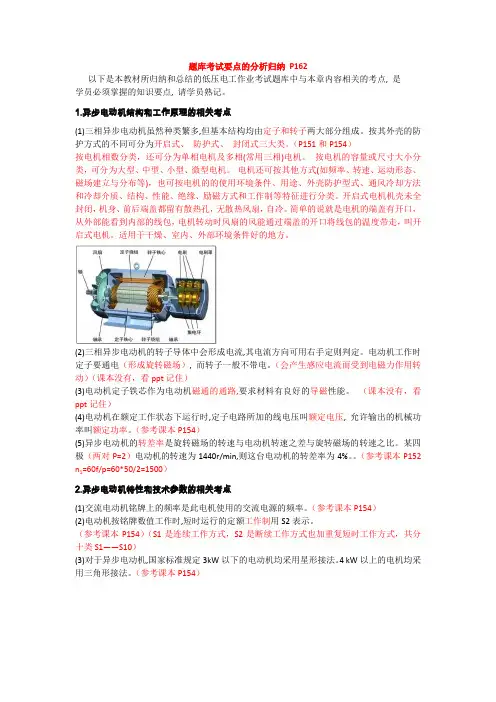

题库考试要点的分析归纳P162以下是本教材所归纳和总结的低压电工作业考试题库中与本章内容相关的考点, 是学员必须掌握的知识要点, 请学员熟记。

1.异步电动机结构和工作原理的相关考点(1)三相异步电动机虽然种类繁多,但基本结构均由定子和转子两大部分组成。

按其外壳的防护方式的不同可分为开启式、防护式、封闭式三大类。

（P151和P154）按电机相数分类，还可分为单相电机及多相(常用三相)电机。

按电机的容量或尺寸大小分类，可分为大型、中型、小型、微型电机。

电机还可按其他方式(如频率、转速、运动形态、磁场建立与分布等)，也可按电机的的使用环境条件、用途、外壳防护型式、通风冷却方法和冷却介质、结构、性能、绝缘、励磁方式和工作制等特征进行分类。

开启式电机机壳未全封闭，机身、前后端盖都留有散热孔，无散热风扇，自冷。

简单的说就是电机的端盖有开口，从外部能看到内部的线包，电机转动时风扇的风能通过端盖的开口将线包的温度带走，叫开启式电机。

适用于干燥、室内、外部环境条件好的地方。

(2)三相异步电动机的转子导体中会形成电流,其电流方向可用右手定则判定。

电动机工作时定子要通电（形成旋转磁场）, 而转子一般不带电。

（会产生感应电流而受到电磁力作用转动）（课本没有，看ppt记住）(3)电动机定子铁芯作为电动机磁通的通路,要求材料有良好的导磁性能。

（课本没有，看ppt记住）(4)电动机在额定工作状态下运行时,定子电路所加的线电压叫额定电压, 允许输出的机械功率叫额定功率。

（参考课本P154）(5)异步电动机的转差率是旋转磁场的转速与电动机转速之差与旋转磁场的转速之比。

某四极（两对P=2）电动机的转速为1440r/min,则这台电动机的转差率为4%。

（参考课本P152 n1=60f/p=60*50/2=1500）2.异步电动机特性和技术参数的相关考点(1)交流电动机铭牌上的频率是此电机使用的交流电源的频率。

（参考课本P154）(2)电动机按铭牌数值工作时,短时运行的定额工作制用S2表示。

ＯＣＣＵＰＡＴＩＯＮ1 02010 3资源，而应想法子将这些资源应用到教学中去。

５.建立“从做中学”的制度在职业教育中逐步推行“校企”合作制度，使学生学过知识后，有“用武”之地。

以湖南的校企合作发展为例，现已建立起１８个职业教育集团，使学生在寒暑假能去工厂见习、实习，让学生能把一个学期所学的知识，充分运用到生产实践中去，通过生产实践又反过来影响其知识理论的提高。

这样，在学生毕业的时候，企业能找到自己需要的人才，而学生也可以顺利实现自己的就业，在职业生涯中走得更顺利。

６.虚拟实验软件的开发在设备条件不能满足某些恶劣工作环境的操作情况下，可以采取开发更多虚拟软件的办法，使学生在实验里也可以体会到和真实工作环境一样的情境。

例如，数控专业中的一些设备比较昂贵，学校不可能达到每人一台数控机器的条件。

在这种情况下，可以通过众多学校联合集中开发虚拟实验软件的办法解决此问题。

７.更加注重学生协作学习和协作学习能力的培养在工作中，没有一个人能包揽一切，只有会合作的人才能获得职业生涯的成功。

然而，目前的职业教育一般都强调个人去完成某项任务，而不是通过集体共同去完成某项任务。

对此，在培养将来的“职业”人才时，应根据学生的学习兴趣设立各个合作的小组，让他们在学习中不断合作，完成他们共同的学习技能目标。

８.进一步提高“双师型”教师的比例引进一批企业中的工程师、技师来院校教学，让他们“走进来”。

同时，让学校的教师“走出去”，如组织教师定期去企业顶岗学习。

通过这两个途径，使学校的教师既能教授书本知识，又能传授实际的技能。

９.建立以完成某个实际任务为考试方式的制度目前，在职业教育考试中，主要是针对学生基础理论的考察。

在今后的职业教育发展中，如果能以具体的技能操作为考试形式，就可以进一步加强学生以任务为中心的学习目的，更加注重职业能力的培养，而不仅是书本上的文字记忆。

10.树立学生终生学习、信息化学习的意识科学和技术的发展日新月异，不可能指望“一技定终身”。

三相鼠笼异步电机直接启动降压启动和星三角启动实验报告总结实验目的：本实验旨在通过对三相鼠笼异步电机直接启动、降压启动和星三角启动三种方式的实验研究，探究不同启动方式对电机性能的影响，并总结各种启动方式的优缺点。

一、实验原理1. 三相鼠笼异步电机简介三相鼠笼异步电机是一种常见的交流电机，由于其结构简单、工作可靠等特点，被广泛应用于工业生产中。

它由定子和转子两部分组成，定子上绕有三组对称分布的绕组，转子则采用鼠笼形状。

2. 直接启动直接启动是最简单也是最常用的一种启动方式。

在直接启动过程中，将电机直接连接到额定电压下供电，通过开关将电源与电机连接。

3. 降压启动降压起动是通过降低起始时刻的供电电压来减小起始时刻的起动电流。

通过将一个稳压变压器或自耦变压器连接在供电线路上，使得起始时刻的供电电压较低。

4. 星三角启动星三角起动是通过将一个三角形绕组和一个星形绕组连接在一起，实现起动的一种方式。

起动时，电机首先以星形绕组连接供电，然后再切换到三角形绕组连接供电。

二、实验步骤1. 直接启动实验步骤：（1）将三相鼠笼异步电机的定子线圈接入三相交流电源。

（2）打开电源开关，观察电机的启动情况。

（3）记录电机启动过程中的转速、起动时间等参数。

2. 降压启动实验步骤：（1）将稳压变压器或自耦变压器连接在供电线路上。

（2）通过调节稳压变压器或自耦变压器的输出电压，使得起始时刻的供电电压较低。

（3）打开电源开关，观察电机的启动情况。

（4）记录电机启动过程中的转速、起动时间等参数。

3. 星三角启动实验步骤：（1）将三角形绕组和星形绕组分别与供电线路相连。

（2）打开星三角切换开关，将供电从星形绕组切换到三角形绕组。

（3）观察并记录电机的启动情况，包括转速、起动时间等参数。

三、实验结果与分析1. 直接启动实验结果与分析：在直接启动过程中，电机能够迅速启动并达到额定转速。

直接启动的优点是操作简单，无需额外设备；缺点是起动电流大，对电网冲击较大。

鼠笼式三相异步电动机结构一、引言鼠笼式三相异步电动机是一种常见的工业用电动机，其结构简单、可靠性高、维护方便，广泛应用于各个领域。

它采用了一种特殊的转子结构，使得电动机能够在三相交流电源的激励下产生旋转磁场，从而实现机械能的转换。

二、鼠笼转子的结构鼠笼式三相异步电动机的转子由许多平行排列的导体棒组成，这些导体棒通常是铜或铝制成。

导体棒的两端通过两个短路环连接起来，形成了一个类似于鼠笼的结构，因此被称为鼠笼转子。

这种结构简单、坚固，能够承受高电流和高转速的工作条件。

三、定子的结构鼠笼式三相异步电动机的定子由三个相互平衡的线圈组成，每个线圈都被均匀地分布在定子的周围。

这三个线圈分别连接到三相交流电源上，通过电流的流动产生旋转磁场。

定子的结构通常采用铁芯绕组，以提高磁场的强度和稳定性。

四、工作原理当三相交流电源通电时，定子中的电流会产生一个旋转磁场，这个磁场的方向和大小随着电源电压和频率的变化而变化。

而鼠笼转子中的导体棒处于这个旋转磁场中，由于导体棒本身的电阻，导体棒中会产生感应电流。

这些感应电流在导体棒中形成了一个与旋转磁场方向相反的磁场，产生了一个电磁力，使得转子开始旋转。

由于导体棒是短路的，感应电流会在导体棒之间形成环流，使得转子继续旋转。

这样，电动机就完成了能量的转换，将电能转化为机械能。

五、优点和应用鼠笼式三相异步电动机具有结构简单、可靠性高、维护方便等优点，因此被广泛应用于各个领域。

它常用于电动机驱动的机械设备，如风机、泵、压缩机等。

由于其可靠性高，即使在恶劣的工作环境下，也能够正常工作。

此外，鼠笼式三相异步电动机的启动电流较小，能够节约能源，降低电网负荷。

六、总结鼠笼式三相异步电动机是一种结构简单、可靠性高的电动机。

其通过鼠笼转子的特殊结构，利用定子中的旋转磁场产生感应电流，从而将电能转化为机械能。

由于其优点和应用广泛，鼠笼式三相异步电动机在各个领域都有着重要的地位。

我们在日常生活和工业生产中都能够看到它的身影，为我们的生活和工作提供了便利。

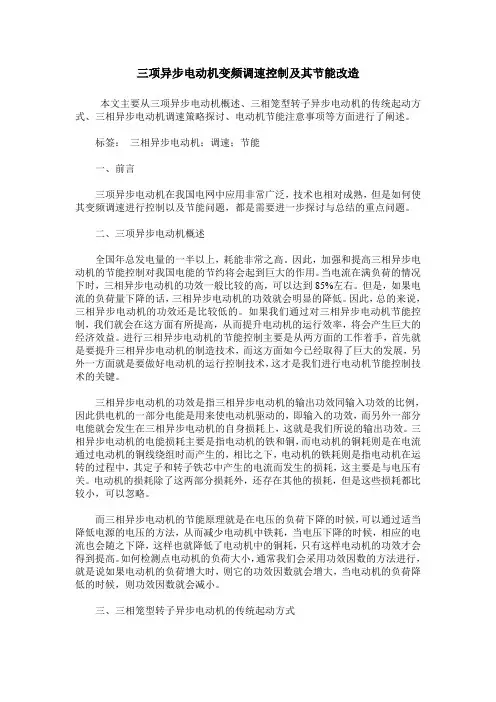

三项异步电动机变频调速控制及其节能改造本文主要从三项异步电动机概述、三相笼型转子异步电动机的传统起动方式、三相异步电动机调速策略探讨、电动机节能注意事项等方面进行了阐述。

标签：三相异步电动机；调速；节能一、前言三项异步电动机在我国电网中应用非常广泛，技术也相对成熟，但是如何使其变频调速进行控制以及节能问题，都是需要进一步探讨与总结的重点问题。

二、三项异步电动机概述全国年总发电量的一半以上，耗能非常之高。

因此，加强和提高三相异步电动机的节能控制对我国电能的节约将会起到巨大的作用。

当电流在满负荷的情况下时，三相异步电动机的功效一般比较的高，可以达到85%左右。

但是，如果电流的负荷量下降的话，三相异步电动机的功效就会明显的降低。

因此，总的来说，三相异步电动机的功效还是比较低的。

如果我们通过对三相异步电动机节能控制，我们就会在这方面有所提高，从而提升电动机的运行效率，将会产生巨大的经济效益。

进行三相异步电动机的节能控制主要是从两方面的工作着手，首先就是要提升三相异步电动机的制造技术，而这方面如今已经取得了巨大的发展，另外一方面就是要做好电动机的运行控制技术，这才是我们进行电动机节能控制技术的关键。

三相异步电动机的功效是指三相异步电动机的输出功效同输入功效的比例，因此供电机的一部分电能是用来使电动机驱动的，即输入的功效，而另外一部分电能就会发生在三相异步电动机的自身损耗上，这就是我们所说的输出功效。

三相异步电动机的电能损耗主要是指电动机的铁和铜，而电动机的铜耗则是在电流通过电动机的铜线绕组时而产生的，相比之下，电动机的铁耗则是指电动机在运转的过程中，其定子和转子铁芯中产生的电流而发生的损耗，这主要是与电压有关。

电动机的损耗除了这两部分损耗外，还存在其他的损耗，但是这些损耗都比较小，可以忽略。

而三相异步电动机的节能原理就是在电压的负荷下降的时候，可以通过适当降低电源的电压的方法，从而减少电动机中铁耗，当电压下降的时候，相应的电流也会随之下降，这样也就降低了电动机中的铜耗，只有这样电动机的功效才会得到提高。

鼠笼式三相异步电动机启动方式说到鼠笼式三相异步电动机，这可是个有趣的家伙。

咱们得搞明白它的工作原理，别一听到“电动机”就觉得复杂，其实就像咱们上班的路上，开车就像电动机转动一样，得有点儿动力。

这个鼠笼式的名字听起来像是个动物园里的小动物，但其实它的结构可有意思了。

想象一下，电动机的转子像一只小鼠，在笼子里转来转去，不停地跑。

它的“笼子”就是那一圈圈的导体，电流流过的时候，哇，那可真是像火箭一样，瞬间就有了动力。

启动的时候，三相电源给它送来电流，转子里面的感应电流就像是给鼠标加了特效，啪的一声，立马启动！这时候，转子就开始不停地转动，就像在赛场上拼命奔跑的小运动员。

启动的瞬间，不得不提的就是那种声势浩大的感觉，真是让人热血沸腾，听着它的轰鸣声，心里想：“这小家伙果然是力大无穷！”但是，哎，事情也没那么简单。

鼠笼式电动机在启动的时候，电流会瞬间增加，这就像咱们上班的时候，早上起来总是要多喝几杯咖啡，才能提起精神来。

电流一多，电机的温度也会上升，简直就像是给它加了个热水袋。

所以，聪明的工程师们会设计一些保护措施，像是热保护器，确保电动机不会因为过热而“罢工”，要不然这小家伙可真是可惜了。

再说说它的优点吧。

这个鼠笼式的电动机，不仅启动简单，而且稳定性强，就像是个老实巴交的大叔，永远不会轻易出错。

它的维护也比较省心，别看外表简单，内部结构其实非常精密。

这就像是做菜，虽然看似简单，关键时刻得有一手好功夫。

电动机能用上好多年，真是个“长青树”。

但是，也不能说它没有缺点。

就像咱们偶尔也会感到疲惫，电动机在高负荷运行的时候，效率可能就会下降。

这个时候，动力就可能跟不上，听起来是不是有点儿像在追剧的时候，突然卡了？所以啊，使用电动机的时候，得注意负载，别让它过劳。

在实际应用中，鼠笼式电动机又常常用在哪呢？其实它的身影遍布各个行业，就像是个万金油，不管是家电、工业设备，还是交通运输，都是它的主场。

比如，洗衣机里的电动机，它就像是洗衣机的灵魂，转得飞快，把衣服洗得干干净净。

三相交流笼型异步电动机启动控制电路原理引言：三相交流笼型异步电动机是一种常见的工业电机，广泛应用于各种工业场合。

为了实现对这种电机的启动、停止和调速等控制，我们通常需要设计相应的控制电路。

本篇文章将详细介绍三相交流笼型异步电动机启动控制电路的原理。

一、电路组成三相交流笼型异步电动机启动控制电路通常由电源、开关、熔断器、接触器、热继电器、电动机等组成。

其中，电源提供电力支持，开关用于控制电源的通断，熔断器用于保护电路免受过大电流的损害，接触器用于频繁地接通和断开电路，热继电器用于保护电机不受过热损坏，而电动机则是需要被控制的电机。

二、工作原理当接通电源后，三相交流电流通过电机绕组，产生旋转磁场，使电机转子转动。

为了实现对电机的启动、停止和调速等控制，我们可以通过控制接触器的通断来实现。

1.启动控制：当按下启动按钮时，接触器吸合，接通三相交流电源，电机开始启动运转。

当电机达到额定转速时，热继电器通过检测电机温度并反馈给控制系统，控制系统判断电机温度正常后自动断开启动按钮，接触器保持吸合状态。

2.停止控制：当按下停止按钮时，接触器断开，切断三相交流电源，电机停止运转。

3.调速控制：通过改变交流电的频率和电压，可以实现电机的调速。

在控制电路中，可以通过控制变频器和调节电压来改变电机的转速，从而实现调速控制。

此外，为了确保电路的安全性和可靠性，我们通常会设置过载保护、缺相保护等安全措施。

当电机出现过载或电源缺相时，热继电器会自动断开控制电路，保护电机不受损坏。

三、总结通过以上介绍，我们可以了解到三相交流笼型异步电动机启动控制电路的原理和组成。

在实际应用中，我们需要根据具体的工作环境和需求来设计合适的控制电路，以确保电机的安全、可靠地运行。

总的来说，三相交流笼型异步电动机启动控制电路是工业电机控制中非常基础和常见的电路之一。

通过对电路的合理设计和配置，我们可以实现对电机的有效控制，满足各种工业生产和生活需求。

三相异步电动机，也称为三相感应电动机，是一种常见的电动机类型，广泛应用于各种工业和商业领域。

三相异步电动机的特点是构造简单、运行可靠、维护成本低，因此备受青睐。

其中，笼式转子电动机是三相异步电动机中的一种，本文将对笼式转子电动机的结构、工作原理及应用进行介绍。

一、笼式转子电动机的结构笼式转子电动机主要由转子、定子和外壳组成。

其中，转子是该电动机的核心部件，也是其得名的来源。

笼式转子由许多金属杆条或是铜制导体条组成，这些导体通过焊接或压制的方式连接成一个整体，形状类似于一个“笼子”，因此得名。

而定子则是通过三个线圈组成，每个线圈相隔120度，并与外界电源连接，通过交流电源供电。

二、笼式转子电动机的工作原理笼式转子电动机的工作原理基于电磁感应和电磁力的相互作用。

当三相交流电源加在定子绕组上时，会形成一个旋转磁场。

这个旋转磁场会通过感应作用影响到笼式转子中的导体，导体会感受到磁场的影响而产生一个感应电流。

根据洛伦兹力的作用，感应电流在导体中形成一个旋转磁场，这个旋转磁场会与定子的旋转磁场相互作用，从而使得转子产生一个机械运动，驱动电机开始工作。

整个过程中，通过不断地改变和旋转的磁场相互作用，使得转子始终受到一个恒定的驱动力，从而保持旋转。

三、笼式转子电动机的应用笼式转子电动机广泛应用于各种工业生产线和机械设备中，如风力发电、水泵、通风设备、压缩机、电动工具等。

这些设备需要大功率输出和稳定的运行，笼式转子电动机正是满足这些要求的理想选择。

与其他类型的电动机相比，笼式转子电动机具有结构简单、运行平稳、维护成本低的优点，因此在应用中备受青睐。

四、笼式转子电动机的优点和特点与同类电动机相比，笼式转子电动机有着独特的优点和特点。

笼式转子电动机的结构简单，由于没有需要精密加工的零部件，因此制造成本较低，易于批量生产。

笼式转子电动机的性能稳定，由于其结构和工作原理的特点，其运行时转矩波动小，运行平稳性良好，适用于对运行稳定性要求较高的场合。

鼠笼式三相异步电动机结构鼠笼式三相异步电动机是一种常见的电机类型，广泛应用于各个领域。

它的结构相对简单，但却具有高效、可靠和经济的特点。

鼠笼式三相异步电动机的结构由定子和转子两部分组成。

定子是电机的固定部分，由一组定子线圈绕在铁芯上构成。

而转子则是电机的旋转部分，由一组鼠笼形状的导体条构成。

定子线圈通过电源输入的三相交流电产生旋转磁场，这个磁场将导致转子中的鼠笼导体条感应电动势，从而使转子开始旋转。

鼠笼式三相异步电动机的工作原理是通过电磁感应产生转矩，从而驱动负载转动。

当电机通电后，定子线圈中流过的电流产生的磁场会与转子中的鼠笼导体条产生磁耦合。

由于磁场的旋转，鼠笼导体条中会感应出电动势，从而产生电流。

这个电流会在导体条中形成感应电磁场，与定子的磁场相互作用，从而产生转矩。

这个转矩将驱动转子旋转，从而带动负载转动。

鼠笼式三相异步电动机的结构简单，由于没有传统的电刷和换向器，因此无需定期维护和更换零件，具有良好的可靠性和耐久性。

同时，由于转子是实心结构，因此转子的转动惯量较小，响应速度较快，适用于需要快速启动和停止的场合。

鼠笼式三相异步电动机的效率较高，能够在负载波动较大的情况下保持稳定的运行。

其效率在额定负载下通常能达到90%以上，这使得它成为许多行业中首选的驱动设备。

此外，鼠笼式三相异步电动机的成本相对较低，制造工艺简单，易于大规模生产，因此在市场上具有竞争力。

鼠笼式三相异步电动机广泛应用于工业生产中的各个领域，如机械制造、电力系统、交通运输等。

在机械制造领域，它常用于驱动各种类型的设备，如泵、风机、压缩机等。

在电力系统中，它常用于发电机组的发电机端，将机械能转化为电能。

在交通运输中，它常用于电动汽车、电动火车等交通工具的驱动系统。

鼠笼式三相异步电动机以其高效、可靠和经济的特点，成为各个领域中常用的驱动设备。

其简单的结构和良好的性能使其在工业生产中发挥着重要的作用，推动着社会的发展和进步。
