三相笼型异步电动机

三相笼型异步电动机的降压启动笼型异步电动机常用的降压启动方法有：星-三角形降压启动、定子绕组串电阻降压启动、自耦变压器降压启动等。

1.星-三角形（Y-Δ）降压启动星-三角形（Y-Δ）降压启动用于正常工作时定子绕组作三角形连接的电动机。

在电动机启动时将定子绕组接成星形，实现降压启动。

此时加在电动机每相绕组上的电压为额定电压的 1/ 3，从而减小了启动电流。

待启动后过了预先设定的时间，电动机转速接近额定转速，将定子绕组接线方式由星形改接成三角形，使电动机在额定电压下运行。

它的优点是启动设备成本低、方法简单、容易操作，但启动转矩只有额定转矩的1/3，如图所示。

启动运行：按下启动按钮SB2，KM1、KT、KM Y线圈同时得电并自锁，即KM1、KM Y主触点闭合时，绕组接成星形，进行降压启动。

当电动机转速接近额定转速时，时间继电器KT常闭触头断开，KM Y线圈断电，同时时间继电器KT常开触头闭合，KM△线圈得电并自锁，电动机绕组接成三角形全压运行。

两种接线方式的切换要在很短的时间内完成，在控制电路中采用时间继电器定时自动切换。

KM Y、KM△常闭触头为互锁触头，以防同时接通造成电源短路。

停止运行：按下停止按钮SB1，KM1、KM△线圈失电，电动机停止运转。

2.定子绕组串电阻降压启动下图所示为定子绕组串接电阻降压启动控制线路。

在电动机启动时，在三相定子电路串接电阻，使电动机定子绕组电压降低，启动结束后再将电阻短接，电动机在额定电压下正常运行。

启动过程如下：按下启动按钮 SB2，接触器KM1与时间继电器KT的线圈同时通电，KM1主触点闭合，电动机定子绕组串电阻R启动。

时间继电器 KT 延时预定时间后，其延时闭合常开触点闭合，接触器KM2 线圈通电，KM2 主触点闭合，短接R，电动机投入正常运行；KM2常闭辅助触头断开，接触器KM1与时间继电器KT的线圈同时断电。

该电路结构简单、启动功率因数高，缺点是电阻上功率消耗大。

三相笼型异步电动机分类、结构、工作原理、参数和铭牌识读一、电动机的用途和分类1.用途：电动机用于把电能转换成机械能并输出转矩，从而带动其他机械运转。

2.分类：⎧⎪⎧⎪⎪⎧⎪⎪⎪⎪⎧⎪⎪⎪⎨⎪⎪⎨⎪⎪⎨⎪⎪⎨⎪⎪⎪⎪⎪⎪⎪⎪⎪⎪⎩⎩⎩⎩直流电动机单相电动机同步电动机按系列分:J\JO2\JO3\JR\Y(国产\体积小\重量轻\节能)等系列电动机交流电动机按转子结构分:绕线式和鼠笼式电动机三相电动机异步电动机按工作方式分:连续\短时\间断等工作制电机按防护方式分:开启\防护\封闭\防爆\潜水电机按外型尺寸分:大型\趼\小型\微型电机三相电动机大小分类表大型 中型 小型 微型 中心高度㎜ ＞630 355~630 ＜71 定子铁心外径㎜ ＞1000 500~1000 100~500 ＜100 电动机座号16号以上者11~15号者10号以下者三相异步交流电动机具有结构简单、维修方便、运行可靠的特点，与同容量的其他电动机比重量轻、成本低、价格便宜，因此得到广泛的应用。

由于时间关系，我们只学习三相笼型异步电动机。

二、三相笼型异步电动机的基本结构:,:,⎧⎪⎨⎪⎩机座:由铸铁或铸钢铸成,用于支承定子铁心\定子绕组\转子定子铁心:由相互绝缘的硅钢片叠制而成,用于集磁和装放定子绕组绕组:铜线制成,三个绕组互成120,用于通入三相对称交流电以产生旋转磁场三相笼型异步电动机转子铁心:由相互绝缘的硅钢片叠制固定在转子轴上,用于集磁和装放转子导体转子转子导体多用铝铸成用于切割磁力线,通过感应电流和产生电磁力转轴由优质碳钢制成用于支承转子铁心并使其作⎧⎪⎪⎪⎨⎧⎪⎪⎨⎪⎪⎪⎩⎩定轴旋转和输出机械转矩三、三相异步电动机的工作原理三相异步电动机的定子中的三个对称绕组通入对称三相交流电，就产生一个旋转磁场，旋转磁场按160/n f p =旋转(f 为交流电的频率,p 为磁极对数), 在转子绕组或鼠笼条产生感应电动势和感应电流，进而转子绕组或鼠笼条受到电磁力的作用，电磁力产生电磁转矩，转子在电磁转矩的作用下以1(1)n s n =-的转速转动起来；电动机的转向与旋转磁场的方向相同，任意对调两相电源线，就可改变电动机的转向。

三相笼型异步电动机的拆卸
拆卸三相笼型异步电动机是一个需要谨慎对待的过程，需要按照以下步骤进行：
1. 准备工作，在开始拆卸之前，首先要确保电动机已经断开电源，并且附近没有其他危险物品。

准备好必要的工具，例如扳手、螺丝刀、吊车等。

2. 拆除外部部件，首先要将电动机外部的保护罩、风扇等部件拆卸下来，通常这些部件是用螺丝固定在电动机上的，需要使用相应的工具进行拆卸。

3. 断开电气连接，在拆卸电动机之前，需要将电动机与电源的连接线拆卸下来，并且做好标记，以便后期安装时能够正确连接。

4. 卸下定子，定子是电动机的一个重要部件，需要将定子从电动机中小心取出，通常需要使用专用的工具和技术，确保不损坏定子。

5. 取出转子，转子是另一个重要部件，需要小心翼翼地取出，
避免损坏转子表面的绕组和绝缘。

6. 检查和清洁，在拆卸完成后，需要对电动机的各个部件进行检查，确保没有损坏或者磨损严重的地方，同时还要对电动机进行清洁，去除积聚的灰尘和污垢。

7. 包装和存放，拆卸完成后，需要将电动机的各个部件进行分类包装，并且妥善存放，以免造成损坏或丢失。

总的来说，拆卸三相笼型异步电动机是一个需要细心操作的过程，需要遵循相关的操作规程和安全操作规定，以确保拆卸过程顺利进行，并且不会对电动机造成损坏。

第15章三相笼型异步电动机的电气控制15.1 三相笼型异步电动机的直接启动控制A.基础题一、填空题1.点动控制指需要电动机作工作时，只要电动机就转动，电动机就停止动作的控制。

2.连续控制是指当电动机启动后，再松开启动按钮，控制电路仍保持，电动机仍工作。

连续控制也称。

3.三相笼型异步电动机的正反转控制是指采用某一方式使电动机实现调换的控制。

在工厂电气控制中，通常采用改变接入三相异步电动机绕组的来实现。

4.位置控制，又称或限位控制，是利用生产机械运动部件上的与行程开关碰撞，使其触点动作来控制电路的，以实现对生产机械运动部件的控制。

5.几台电动机的启动或停止必须按一定的来完成的控制方式，叫做电动机的顺序控制。

实现顺序控制的方式有顺序控制和顺序控制。

6.能在两地或多地控制同一台电动机的控制方式称为电动机的。

二、判断题（你认为题意正确的，在题后的括号内划“√”，题意错误的划“×”）1.工厂中使用的电动葫芦和机床快速移动装置常采用连续控制线路。

（）2.接触器本身具有失压和欠压保护功能。

因此，接触器自锁的连续控制线路一定具有欠压保护和失压保护功能。

（）3.在工厂电气控制中，通常采用改变接入三相笼型异步电动机绕组的电源相序来实现三相笼型异步电动机的双向控制。

（）4.三相笼型异步电动机的短路保护只能用是熔断器实现。

（）5.行程开关可以实现三相笼型异步电动机的行程控制和限位保护。

（）三、分析题三相异步电动机控制电路顺序控制线路如图15-6所示。

（1）说明图中所代表的元器件B.提高题一、填空题1.实现点动控制可以将直接与接触器的线圈串联，电动机的运行时间由决定。

2.实现连续控制可以将、停止按钮与接触器的串联，并在启动按钮两端并联。

3.为实现按钮和接触器双重联锁，可以在接触器KM1和KM2线圈支路中，相互串联对方的一副（接触器联锁），正反转启动按钮SB2、SB3的常闭触点分别与对方的相互串联（按钮联锁）。

4.实现行程控制可以用两个行程开关电动机正反转控制电路，实现工作台的自动往返行程控制。

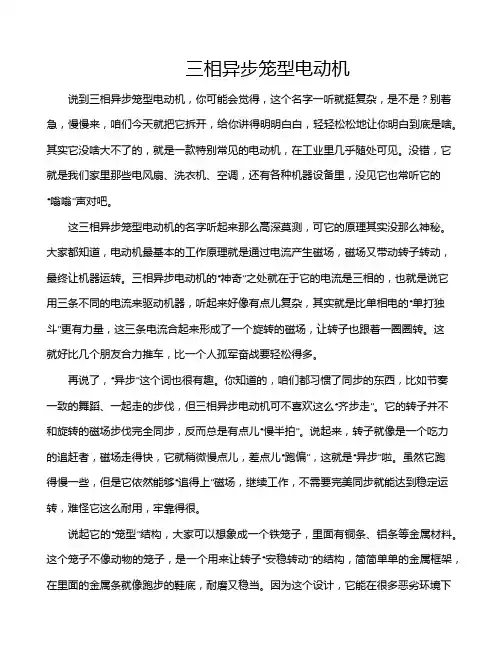

三相异步笼型电动机说到三相异步笼型电动机，你可能会觉得，这个名字一听就挺复杂，是不是？别着急，慢慢来，咱们今天就把它拆开，给你讲得明明白白，轻轻松松地让你明白到底是啥。

其实它没啥大不了的，就是一款特别常见的电动机，在工业里几乎随处可见。

没错，它就是我们家里那些电风扇、洗衣机、空调，还有各种机器设备里，没见它也常听它的“嗡嗡”声对吧。

这三相异步笼型电动机的名字听起来那么高深莫测，可它的原理其实没那么神秘。

大家都知道，电动机最基本的工作原理就是通过电流产生磁场，磁场又带动转子转动，最终让机器运转。

三相异步电动机的“神奇”之处就在于它的电流是三相的，也就是说它用三条不同的电流来驱动机器，听起来好像有点儿复杂，其实就是比单相电的“单打独斗”更有力量，这三条电流合起来形成了一个旋转的磁场，让转子也跟着一圈圈转。

这就好比几个朋友合力推车，比一个人孤军奋战要轻松得多。

再说了，“异步”这个词也很有趣。

你知道的，咱们都习惯了同步的东西，比如节奏一致的舞蹈、一起走的步伐，但三相异步电动机可不喜欢这么“齐步走”。

它的转子并不和旋转的磁场步伐完全同步，反而总是有点儿“慢半拍”。

说起来，转子就像是一个吃力的追赶者，磁场走得快，它就稍微慢点儿，差点儿“跑偏”，这就是“异步”啦。

虽然它跑得慢一些，但是它依然能够“追得上”磁场，继续工作，不需要完美同步就能达到稳定运转，难怪它这么耐用，牢靠得很。

说起它的“笼型”结构，大家可以想象成一个铁笼子，里面有铜条、铝条等金属材料。

这个笼子不像动物的笼子，是一个用来让转子“安稳转动”的结构，简简单单的金属框架，在里面的金属条就像跑步的鞋底，耐磨又稳当。

因为这个设计，它能在很多恶劣环境下工作，比如灰尘、潮湿、高温这些，都不怕。

更关键的是，这种笼型设计让电动机更省事儿——不用外接电刷，也不需要复杂的维护，真的是省时省力。

你看，三相异步笼型电动机能耐高温、耐潮湿、能低维护，还能长期稳定工作，这就让它在很多地方都能大显身手了。

通常三相笼型异步电动机定子绕组和转子绕组的相数通常三相笼型异步电动机定子绕组和转子绕组的相数与电机的工作原理和设计要求有关。

首先，我们来了解一下三相笼型异步电动机的工作原理。

三相笼型异步电动机是一种常用的电动机，它由定子和转子组成。

定子绕组是三相绕组，也就是电机的供电绕组。

定子绕组的相数通常为3相，即A相、B相、C相。

每个相上有一组绕组，每组绕组上都会有N个线圈。

三相绕组的布置是根据三相交流电的供电方式而确定的。

在三相供电下，每个相互之间的相位差为120度，这种三相供电方式可以提供更高的功率输出和更平稳的转速。

转子绕组是电机的转动部分，通常采用笼型结构，这也是为什么叫做“笼型异步电动机”的原因。

转子绕组是由许多导体组成的，这些导体是通过一些隔板隔开的。

因为转子是通过感应起动的，所以转子绕组的相数通常与定子绕组的相数相同，也是3相。

定子绕组和转子绕组之间的相数相同是为了实现电磁感应和能量传输的匹配。

当外部电源通电时，定子绕组产生在空间中旋转的磁场，转子绕组感受到这个磁场并产生感应电流。

根据法拉第电磁感应定律，感应电流在转子上产生一个对磁场的反作用力，使转子开始旋转。

在三相电源供电下，每相的电流和磁场变化由电源控制。

当电动机需要启动时，电流和磁场的变化导致转子绕组感应出电流，从而产生反作用力使转子转动。

一旦电机转动起来，其运动学特性会导致定子和转子之间的电磁感应和相位差保持稳定。

定子绕组和转子绕组的相数一般为3相，这是为了保证电机的正常运行和稳定性。

一个更高的相数可以提供更平稳的电流和磁场变化，同时也减少了电机中的振动和噪音。

此外，三相供电方式也可以提供更高的功率输出，满足电机的工作需求，如驱动大功率设备和实现高扭矩输出等。

总结来说，三相笼型异步电动机定子绕组和转子绕组的相数通常为3相。

这种安排既能够满足电机的工作需求，又能够保证电机的正常运行和稳定性。

三相供电方式可以提供更高的功率输出和更平稳的转速，为电机的工作提供了可靠的电源。

三相笼型异步电动机工作原理三相笼型异步电动机是一种常见的电动机类型，广泛应用于各个领域。

它的工作原理非常简单而又高效，可以通过理解其工作原理来更好地理解它的应用。

我们需要知道电动机由两个主要部分组成：定子和转子。

定子是一个固定的部件，其中包含三个相互分离的线圈，每个线圈都与电源相连。

转子则是一个可以自由旋转的部件，通常由铜或铝制成。

当电流通过定子线圈流过时，产生的磁场会影响到转子。

这里的关键是磁场的相互作用。

根据洛伦兹力定律，当一个导体处于磁场中时，会受到一个力的作用。

在三相笼型异步电动机中，磁场的旋转方向与转子的旋转方向相反。

因此，转子会受到一个旋转力的作用，从而导致它开始旋转。

转子的旋转速度取决于两个因素：电源的频率和转子的负载。

电源的频率是定值，通常为50Hz或60Hz。

转子的负载越重，转子的旋转速度就越慢。

这是因为转子受到的阻力越大，需要更多的力才能使其旋转。

除了旋转力之外，转子还受到电磁感应的影响。

当转子旋转时，它会在定子线圈中产生电流。

这个电流会产生一个磁场，与定子线圈的磁场相互作用。

这个相互作用会减慢转子的旋转速度，直到它与定子的磁场同步。

总结起来，三相笼型异步电动机的工作原理可以用以下步骤来描述：1. 电流通过定子线圈，产生磁场。

2. 磁场影响到转子，使其开始旋转。

3. 转子的旋转速度取决于电源的频率和转子的负载。

4. 转子旋转时产生电流，与定子线圈的磁场相互作用。

5. 相互作用减慢转子的旋转速度，直到与定子的磁场同步。

三相笼型异步电动机的工作原理简单而又高效，适用于各种应用场景。

它的可靠性和稳定性使其成为工业生产中不可或缺的一部分。

通过理解其工作原理，我们可以更好地使用和维护这种电动机，为生产和生活带来更多的便利。

三相笼型电动机与三相异步电动机？
答：三相笼型电动机和三相异步电动机是电动机的两种类型，它们之间既有联系也有区别。

三相笼型电动机实际上是三相异步电动机的一种。

三相异步电动机的转子分为笼型转子和绕线转子两种。

笼型转子异步电动机的转子绕组像一个鼠笼，它的每个槽内有一根或两根导体，导体比铁芯长，在铁芯两端用两个端环将导体短接，形成短路绕组。

若将转子抽出后，翻过来观察端环，会发现这个端环像一个鼠笼，因此叫做笼型转子。

三相异步电动机则是一种交流电动机，它的工作原理是：当电动机的三相定子绕组（各相差120度电角度），通入三相对称交流电后，将产生一个旋转磁场，该旋转磁场切割转子绕组，从而在转子绕组中产生感应电流（转子绕组是闭合通路），载流的转子导体在定子旋转磁场作用下将产生电磁力，从而在电机转轴上形成电磁转矩，驱动电动机旋转，并且电机旋转方向与旋转磁场方向相同。

综上所述，三相笼型电动机是三相异步电动机的一种类型，它们的工作原理都是基于旋转磁场和电磁感应的原理。

但是，三相笼型电动机的转子结构是特定的笼型结构，而三相异步电动机则是一个更广泛的概念，包括笼型转子和绕线转子等多种类型。

三相笼型异步电动机原理嘿，朋友们！今天咱来唠唠三相笼型异步电动机原理。

这玩意儿啊，就像是一个勤劳的小工人，在各种地方默默地干活儿呢！你看啊，这三相笼型异步电动机，它里面有个定子，就好比是小工人的工作场地。

定子上绕着的那些线圈，那就是给小工人提供动力的能源线。

然后呢，还有个转子，这转子就像是小工人自己啦。

当电流通过定子的线圈时，哇塞，那就像是给工作场地通上了电，瞬间就有了活力。

这时候，转子这个小工人呢，就会被定子产生的磁场吸引着转动起来。

这不就跟咱人一样嘛，看到有好处，有吸引力的事儿，就会不自觉地凑过去，跟着动起来。

这转子转动起来可有意思了，它不是一下子就呼呼转得飞快哦，而是得慢慢地加速。

就像咱跑步一样，一开始总得先慢跑几步，然后才能越跑越快。

而且它还挺“倔”的呢，如果负载太大了，它就会累得转不动啦，就像咱人背着太重的东西走不动路一样。

再说说这磁场，它可神奇了。

它看不见摸不着，但就是能让转子乖乖地跟着转。

这多像一阵风啊，虽然咱看不见它，但能感觉到它吹在脸上的力量，能让树叶啥的跟着飘起来。

还有啊，这三相笼型异步电动机的效率还挺高呢！它能把电能大部分都转化成机械能，为我们干好多活儿。

你说厉不厉害？这要是人啊，那就是个干活儿特别厉害，又不怎么浪费力气的大力士呀！咱生活中好多地方都离不开这三相笼型异步电动机呢。

像那些工厂里的大机器，不都是靠它带动的嘛。

没有它，那好多东西都生产不出来啦。

它就像是一个默默奉献的幕后英雄，虽然咱平时可能不太注意到它，但它的作用可大了去了。

所以啊，可别小看了这三相笼型异步电动机。

它虽然看起来不起眼，但在各种地方都发挥着巨大的作用呢。

咱得好好感谢它，让我们的生活变得这么方便快捷。

总之呢，三相笼型异步电动机就是这么个神奇又实用的东西，它的原理虽然不复杂，但却蕴含着大大的能量。

它就像是我们生活中的一个小助手，一直在默默地工作着，为我们创造更好的生活呢！你们说是不是呀？原创不易，请尊重原创，谢谢!。
