三相异步电动机的结构-转子.

三相异步电动机的基本工作原理和结构三相异步电动机是一种常见的电动机类型，广泛应用于各个领域。

它的基本工作原理和结构对于了解电动机的工作原理和性能具有重要意义。

一、基本工作原理三相异步电动机的基本工作原理是利用电磁感应和电磁力相互作用的原理。

它由定子和转子两部分组成。

1. 定子：定子由三个相位相隔120度的绕组组成，每个绕组被连接到一个相位的交流电源上。

当交流电源通电时，定子的绕组中会产生交变电磁场。

2. 转子：转子由导体材料制成，通常是铜或铝。

转子内部的导体形成了一组绕组，称为转子绕组。

转子绕组与定子绕组之间存在磁场的相互作用。

当交流电源通电后，定子绕组中的交变电磁场会感应出转子绕组中的电流。

由于定子绕组和转子绕组之间存在磁场的相互作用，转子绕组中的电流会产生电磁力，使转子开始旋转。

由于定子绕组中的电流是交变的，所以转子会不断地受到电磁力的作用，从而保持旋转。

二、结构特点三相异步电动机的结构特点主要包括定子、转子和机壳三部分。

1. 定子：定子通常由一组三相绕组和铁芯组成。

绕组通过固定在定子槽中的方法固定在铁芯上。

绕组的数量和连接方式与电机的功率和转速有关。

2. 转子：转子一般由铁芯和绕组组成。

转子绕组通常是通过槽和导条的形式固定在铁芯上。

转子绕组的数量和连接方式也与电机的功率和转速有关。

3. 机壳：机壳是电机的外壳，通常由铸铁或铝合金制成。

机壳的作用是保护电机内部的部件，同时起到散热和隔离的作用。

三、工作特性三相异步电动机具有一些特殊的工作特性。

1. 转速：三相异步电动机的转速与电源的频率和极数有关。

当电源频率恒定时，电动机的转速与极数成反比。

这意味着可以通过改变电源频率或改变电动机的极数来实现不同的转速要求。

2. 启动特性：三相异步电动机的启动通常需要较大的起动电流。

为了降低启动时的电流冲击，通常采用起动装置，如星角启动器或自耦变压器。

3. 转矩特性：三相异步电动机的转矩与电动机的电流成正比，并且与电动机的功率因数有关。

三相异步电动机的结构1.定子：三相异步电动机的定子通常由若干个定子线圈组成，这些线圈通常是由扁铜线绕成，然后通过绝缘槽固定在定子铁核上。

定子线圈的数量和布局与电机的功率和结构有关，一般而言，功率越大的电机，定子线圈数量越多。

2.转子：三相异步电动机的转子通常采用铁心铸铝工艺制造，其结构相对简单。

转子的核心是由多个片状铁心叠压而成，并在铁心中穿入若干个铝导条，导条之间通过环形铜环连接成闭合回路。

这种结构既保证了转子的强度和刚度，又利于转子内感应电流的形成。

3.定位器：定位器是将定子安装在转子上的部件，通常由金属制成，既能够固定定子，又能够传递电机的扭矩。

定位器通常是由多个臂架和轴承组成，臂架上固定着定子线圈，通过轴承和转子相连。

定位器的设计需要考虑定位器的刚度、强度和导热性等因素。

4.机壳：机壳是三相异步电动机的外部保护罩，通常由铸铁或铝合金制成。

机壳不仅能够保护电机内部的零部件，还能够将电机的热量散发出去，提高电机的工作效率。

机壳上通常还有散热片或风扇等辅助散热设备。

5.端盖：端盖是封闭电机内部的部件，通常由金属制成。

端盖上有进线孔和接地孔，用于将外部电源和接地线接入电机。

端盖的内部还有定子线圈的引线，与外部电源进行连接。

6.轴承：轴承是支撑电机转子的重要部件，通常由滚珠轴承或滑动轴承组成。

轴承能够承受电机的轴向和径向载荷，并保证转子的稳定旋转。

7.通风装置：三相异步电动机由于长时间工作会产生大量热量，因此通风装置是必不可少的。

通风装置可以通过机壳上的散热片、风扇或通过外部管道引入冷却空气，以降低电机温度并保持电机的正常工作。

以上是三相异步电动机最常见的几种结构，不同的型号和规格的电机结构可能会略有不同，但总体来说，这些结构是非常重要且基本的。

三相异步电动机的结构及工作原理三相异步电动机是一种常见的电动机类型，广泛应用于工业生产和日常生活中。

它的结构复杂，但工作原理相对简单。

本文将介绍三相异步电动机的结构及工作原理，并分析其应用和优势。

一、结构三相异步电动机的结构主要包括定子、转子、端盖、轴承和外壳等部分。

1. 定子：定子是电动机的固定部分，由铁芯和绕组组成。

铁芯通常由硅钢片叠压而成，以减小磁阻和能量损耗。

绕组由若干绕组线圈组成，通过电流激励产生磁场。

2. 转子：转子是电动机的旋转部分，由铁芯和导体组成。

铁芯通常采用堆叠的圆片形式，以减小磁阻和能量损耗。

导体通常是铝或铜材料，通过电流激励产生磁场。

3. 端盖：端盖是保护定子和转子的重要组成部分，通常由铸铁或铝合金制成。

端盖上还设有进风口和出风口，以确保电机的散热效果。

4. 轴承：轴承支持电机的转子部分，减小转动时的摩擦和损耗。

轴承通常采用滚动轴承或滑动轴承，以提高电机的转动效率和寿命。

5. 外壳：外壳是保护电机内部零部件的重要组成部分，通常采用铸铁或铝合金制成。

外壳上还设有接线盒和插座，以方便电机的安装和连接。

二、工作原理三相异步电动机的工作原理基于电磁感应和电磁力的相互作用。

1. 电磁感应：当三相异步电动机的定子绕组通电时，会产生旋转磁场。

定子绕组中的电流在通电时产生磁场，磁场的方向随着电流方向的改变而改变，从而形成旋转磁场。

2. 电磁力：当转子放置在旋转磁场中时，由于电磁感应的作用，转子中的导体会受到电磁力的作用而开始旋转。

电磁力的大小和方向取决于磁场和导体的相对运动速度，导体的位置和方向。

三、应用和优势三相异步电动机由于其结构简单、可靠性高、成本低、效率高和维护方便等优势，广泛应用于各个领域。

1. 工业应用：三相异步电动机在工业生产中被广泛应用于各种设备和机械，如泵、风机、压缩机、输送带等。

它们能够提供稳定的转矩和可靠的运行，满足工业生产的需求。

2. 交通运输：三相异步电动机在交通运输领域中也有广泛的应用，如电动汽车、电动火车、电动船等。

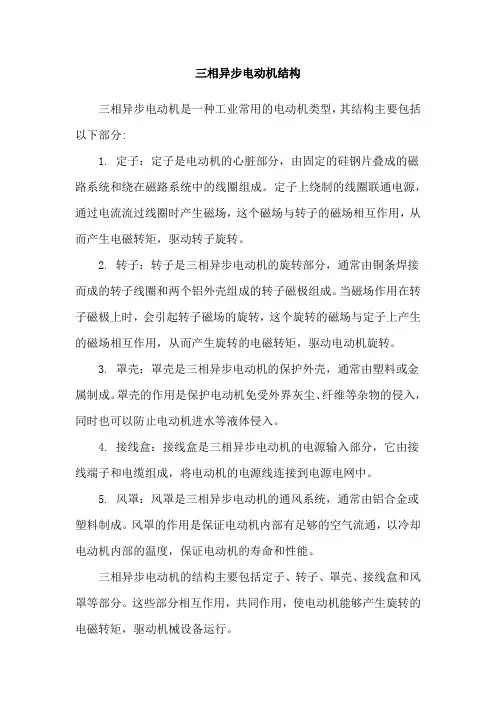

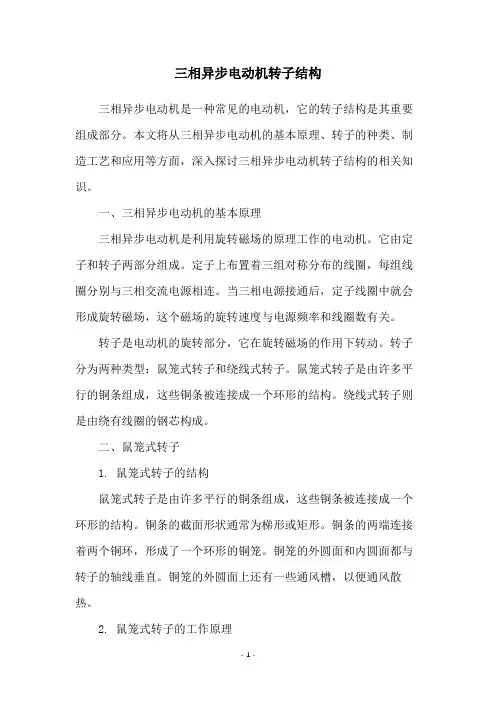

三相异步电动机转子结构三相异步电动机是一种常见的电动机，它的转子结构是其重要组成部分。

本文将从三相异步电动机的基本原理、转子的种类、制造工艺和应用等方面，深入探讨三相异步电动机转子结构的相关知识。

一、三相异步电动机的基本原理三相异步电动机是利用旋转磁场的原理工作的电动机。

它由定子和转子两部分组成。

定子上布置着三组对称分布的线圈，每组线圈分别与三相交流电源相连。

当三相电源接通后，定子线圈中就会形成旋转磁场，这个磁场的旋转速度与电源频率和线圈数有关。

转子是电动机的旋转部分，它在旋转磁场的作用下转动。

转子分为两种类型：鼠笼式转子和绕线式转子。

鼠笼式转子是由许多平行的铜条组成，这些铜条被连接成一个环形的结构。

绕线式转子则是由绕有线圈的钢芯构成。

二、鼠笼式转子1. 鼠笼式转子的结构鼠笼式转子是由许多平行的铜条组成，这些铜条被连接成一个环形的结构。

铜条的截面形状通常为梯形或矩形。

铜条的两端连接着两个铜环，形成了一个环形的铜笼。

铜笼的外圆面和内圆面都与转子的轴线垂直。

铜笼的外圆面上还有一些通风槽，以便通风散热。

2. 鼠笼式转子的工作原理当定子线圈中形成旋转磁场后，磁场会穿过转子的铜笼。

由于铜笼是导体，所以在磁场的作用下，铜笼中就会产生感应电流。

这些感应电流会在铜笼中形成一个磁场，这个磁场与定子线圈中的磁场相互作用，产生一个转矩，使转子开始旋转。

铜笼的形状和尺寸会影响电动机的性能。

三、绕线式转子1. 绕线式转子的结构绕线式转子由绕有线圈的钢芯构成。

钢芯通常是由许多薄片叠在一起组成的。

钢芯的中心部分是空心的，里面绕有许多细小的线圈。

钢芯的两端连接着轴承和端盖。

绕线式转子的线圈数和绕组方式不同，会影响电动机的性能。

2. 绕线式转子的工作原理当定子线圈中形成旋转磁场后，磁场会穿过转子的线圈。

线圈中会产生感应电动势，这个电动势会在线圈中产生电流。

这些电流会在线圈中形成一个磁场，这个磁场与定子线圈中的磁场相互作用，产生一个转矩，使转子开始旋转。

简述三相异步电动机的基本结构
三相异步电动机是三相交流电源控制的电动机，它由定子和转子组成，其结构有三个基本部分。

它的基本结构包括定子、转子和轴承。

定子是异步电动机的固定部分，它由多个线圈绕制而成，每个线圈都绕有三根相移相位的绝缘线，构成三相绕组。

定子将三相交流电源供电，通过漏电动磁对转子产生旋转磁场，从而使转子转动起来。

转子是异步电动机旋转部分，由转子铁芯和转子绕组组成。

转子铁芯由多片铁芯片和铁芯材料压块架构而成，磁路孔用于固定定子线圈，从而把定子与转子连接起来。

转子绕组是由绝缘线绕制而成的绕组，它是定子绕组的拷贝，两者形状相似，但是绕组的相位相反。

轴承是异步电动机的支撑结构，它将定子和转子分别放在不同的周围，以确保定子和转子能够稳定的运转。

轴承的常见类型有滚珠轴承、剖分轴承、滑动轴承、油封轴承和调心轴承等。

以上就是三相异步电动机的基本结构。

三相异步电动机具有轻量、体积小、可靠性高、抗干扰能力强、安全性好等优点，广泛应用于电子、办公设备、机床、输送机械、风动器等领域。

它是发挥大电机和小电机作用的重要元件，是当今社会的重要动力源。

- 1 -。

三相异步电动机的基本结构和工作原理三相异步电动机的基本结构包括定子和转子。

定子是固定不动的部分，由三个互相间隔120度的线圈组成。

这些线圈通过铜线绕制在定子的铁芯上，形成三个独立的相互连接的线圈，分别称为A相、B相和C相。

每个线圈都与电源的一相连接。

转子是旋转的部分，由导体棒组成。

导体棒通常是由铝或铜制成，固定在转子的铁芯上。

通过导体棒的旋转运动，产生相对于定子线圈的运动。

转子和定子之间通过空气隙分离，因此它们没有物理接触。

当转子在旋转磁场中运动时，磁场穿过转子导体棒，感应出在棒上出现电动势。

根据电磁感应定律，当导体棒相对于磁场运动时，会在导体上产生电流。

这个电流与定子线圈中的电流产生互相作用，产生电动力。

电动力会使导体棒受到力的作用，并且开始自动旋转。

导体棒受到的力是由定子线圈中的交变磁场产生的。

这个力始终试图使导体棒对齐磁场并旋转。

由于定子线圈中的电流随时间的变化而变化，所以导体棒会不断地受到不同方向的力的作用，这使得转子在一个方向上旋转。

为了控制和调整电动机的速度，一个附加的元件称为转子电阻器和变频器经常用于传统的三相异步电动机。

转子电阻器用于降低转子的起始电流，变频器用于调整电源频率，从而控制电动机的速度。

总之，三相异步电动机通过电磁感应和电动力实现转子的旋转运动。

它的基本结构包括定子和转子，其中定子是固定的，转子是旋转的。

通过定子线圈中的交变磁场和转子导体棒的电动力相互作用，使得电动机可以产生旋转运动。

转子电阻器和变频器可以用于控制和调整电动机的速度。

三相异步电动机的主要结构三相异步电动机是一种常见的电动机，具有一系列独特的结构和特点。

它是由定子、转子、轴承、端盖等部分组成的。

首先，我们来了解一下定子的结构。

定子是电动机的固定部分，它由定子铁心、线圈和端盖构成。

定子铁心是一个由铁片叠压而成的结构，起到支撑和固定线圈的作用。

线圈是由绝缘铜线绕制而成，通常呈现星形或三角形的排列方式。

定子的线圈在工作时会产生一个旋转磁场，与转子磁场相互作用，从而驱动转子转动。

接下来，我们将介绍转子的结构。

转子是电动机的旋转部分，它由转子铁心、导体和短路环组成。

转子铁心是由一片片铁片叠压而成的，通常呈现圆柱形或长方形的形状。

导体是通过转子铁心的槽中绕制的，通常采用铜条作为导电材料。

在转子的两端，有安装了短路环，用于短接转子上的各个导体，起到减小转子绕组中电阻的作用。

此外，轴承也是三相异步电动机中不可或缺的部分。

轴承的主要功能是支撑和定位电动机的转子和定子。

在电动机运行时，转子和定子会产生一定的径向和轴向力，轴承能够承受这些力，并确保电动机稳定运行。

最后，我们要介绍的是端盖。

端盖位于电动机的两端，用于固定定子和转子，并起到密封和保护的作用。

端盖通常由铸铁或铝合金材料制成，具有良好的强度和耐腐蚀性。

总结起来，三相异步电动机的主要结构包括定子、转子、轴承和端盖等部分。

它们相互配合，共同完成电动机转动的任务。

了解电动机的结构对于维护和运行电动机具有重要的指导意义。

只有正确认识和掌握电动机的结构特点，才能更好地发挥电动机的性能，确保电动机的安全运行。

三相异步交流电机基本结构
三相异步交流电机是一种常见的电动机，它主要由定子和转子两部分组成。

1. 定子：定子是电机中的固定部分，通常由铁芯、绕组和机座组成。

铁芯是电机的磁路部分，由厚实的硅钢片制成，硅钢片之间用绝缘材料绝缘。

绕组是电机的电路部分，由三相对称绕组组成，这三组绕组在空间上相差120°电角度。

机座通常由铸铁或钢板制成，起到固定和保护定子绕组的作用。

2. 转子：转子是电机中的旋转部分，通常由铁芯、绕组和转轴组成。

铁芯也是电机的磁路部分，由硅钢片制成，硅钢片之间用绝缘材料绝缘。

绕组由三相对称绕组组成，在空间上相差120°电角度。

转轴通常由铝或钢制成，绕组通过转轴上的套管伸出，套管与电源相连。

3. 此外，三相异步交流电机还有端盖、轴承和风扇等部件。

端盖用于固定转子，并保证转子在定子内旋转。

轴承用于支撑转子，使转子能够在定子内自由旋转。

风扇用于冷却电机，防止电机过热。

三相异步交流电机的结构简单、工作可靠、维护方便，被广泛应用于各种工业和民用场合。

三相异步电动机的结构及工作原理一、结构1.定子：定子是三相异步电动机的固定部分，由一组三相绕组和铁心组成。

定子绕组是由若干个线圈组成的，线圈中通以三相交流电流。

定子线圈的排列方式有很多种，常见的是星形和三角形。

2.转子：转子是三相异步电动机的旋转部分，它位于定子内部，可以自由转动。

转子一般由铸铁、硅钢片等材料制成，其外部有凸起的鳍片，用于散热。

3.末端盖：末端盖是封闭定子和转子的部件，它使电机的内部结构不受外界的干扰，并起到保护电机的作用。

4.风机：风机是将冷却气流引入电机内部，冷却电机的部件。

通常位于转子的轴上。

5.轴承：轴承用于支撑转子的转动，并减小摩擦损失。

6.绝缘材料：为了防止电机出现电击、漏电或短路等安全问题，电机内使用绝缘材料，如绝缘胶带、绝缘漆等。

二、工作原理1.感应定律：当三相异步电动机的定子绕组中通以三相交流电流时，根据感应定律，定子的磁场会随电流产生变化，从而在定子和转子之间产生感应电磁场。

2.洛伦兹力定律：当有导电体在磁场中运动时，会受到洛伦兹力的作用。

在三相异步电动机中，转子在感应电磁场的作用下，会受到洛伦兹力的作用，使转子旋转起来。

1.启动：当三相异步电动机启动时，通过外部电源施加的电压使定子绕组通以三相交流电流。

由于定子通电，产生的磁场会引起转子中的感应电磁场，从而使转子受到洛伦兹力的作用，开始旋转。

2.运行：当转子开始旋转后，根据转子和定子之间的磁场耦合作用，磁场的变化会引起定子绕组中感应电流的变化。

这些感应电流会产生一个与定子的磁场相反的磁场，从而与转子的磁场相互作用。

3.差动效应：由于定子和转子的磁场相互作用，铁心中会有幅度不断变化的磁场，这种现象称为差动效应。

差动效应使得电动机的输出速度和负载之间能够保持相对稳定的差异。

4.调速：三相异步电动机的转速取决于输入的电压频率和负载的阻力。

通过改变输入的电压频率和负荷的阻力，可以实现对三相异步电动机的调速。

总结：三相异步电动机的结构复杂，但工作原理相对简单。

三相交流异步电动机是一种常见的电动机类型，在工业和家庭应用中广泛使用。

它的主要结构包括以下几个部分：
1. 定子（定子绕组）：定子是电动机的固定部分，通常由三个对称分布的绕组组成，每个绕组对应一个相位。

这些绕组被连接到外部交流电源上，产生旋转磁场。

2. 转子（转子绕组）：转子是电动机的旋转部分。

在三相异步电动机中，转子一般采用鼠笼型结构，由导电材料（如铜或铝）制成。

转子的结构类似于一个圆柱体，上面有许多横向的导条（也称为鼠笼）。

当定子的旋转磁场作用于转子上的导条时，感应出电流，从而产生转矩。

3. 端环：在一些特殊的三相异步电动机中，转子的两端可能有一对金属环，称为端环。

这些端环可以提供电流传输和通过转子绕组的短路路径。

4. 轴承：电动机的轴承用于支撑转子并允许其旋转自由。

通常有前端轴承和后端轴承两个位置。

5. 外壳：电动机的外壳用于保护内部组件，并提供支撑和固定结构。

当三相异步电动机上的三相供电被接通时，定子绕组中产生的旋转磁场切割转子上的导条，从而产生转子中的感应电流。

这些感应电流在转子绕组上产生磁场，并与定子磁场互相作用，产生转动力矩。

随着转动力矩的作用，转子开始旋转，驱动电动机的输出轴进行机械工作。

三相交流异步电动机的结构简单可靠，具有良好的起动性能和承载能力，因此被广泛应用于各种工业和家用设备中。
