顶进涵施组

五、施工方案及方法1）预制施工程序在工作坑底板润滑隔离层上预制钢筋砼框构，首先要做好测量定位工作，使箱身中心线、工作坑底板中心线和顶涵中心线三者均在同一条直线上。

框构预制的施工程序是：安装底板模板──绑扎底构钢筋──灌筑底板砼──养护──安装侧墙内模──绑扎侧墙及顶板钢筋──安装外模──灌筑侧墙及顶板砼──养护──拆模──安装钢刃角──作箱身防水层及润滑设施。

2）模板与支护框构外模采用组合钢模板，内模采用大面积木模钉镀锌铁皮。

外侧模板用方木和钢管支撑，内模用碗扣式满堂脚手架支撑。

为了减少顶进时的阻力，模板支立应直顺平整，不得出现鼓肚、错茬现象。

3）钢筋为了便于砼的振捣，框构身侧墙部位的水平钢筋先间隔绑扎，随砼灌筑再逐一绑上。

焊接框构底板钢筋时，在施焊地点铺设一块为0.5m2的石棉板，随焊接位置移动，以免烧坏塑料薄膜隔离层。

4）砼灌筑砼采用机械搅拌，人工分灰入模，插入式振捣器振捣。

灌筑前要详细检查钢刃角、中平台等各部位的预埋件数量及安装位置是否正确无误。

框构身砼分三个阶段施工，先灌筑箱身底板（包括下梗肋），当底板强度达到设计强度的70％后，再绑扎上部钢筋，灌筑两侧边墙至约一半高度，最后再灌筑上部剩余边墙及顶板（包括上硬肋）。

两侧边墙施工接缝处预埋连接短钢筋，同时两边墙施工缝相互错开，使之不在同一水平面上，以利于框构承受剪力。

为防止箱身产生裂纹，施工时应采取预防措施。

可选掺外加剂；避开高温天气时灌筑砼。

6、线路加固线路加固采用槽型钢便梁加固。

便梁两端采用挖孔桩灌筑钢筋砼支承墩作为支点。

7、顶进设备8、开顶前的准备工作1）安设和调试顶进设备箱身和后背建成后即可安装顶进设备。

将各种传力设备和液压系统油管电路按设计和说明书安装联结好，检查无误后开动千斤顶空顶进退一次进行调试，发现问题即时检修。

2）线路加固检查开顶前必须对线路加固情况进行全面的检查，检查内容为：加固是否符合设计要求，加固部件有无侵入限界的情况，加固扣件是否有松动脱落，钢横梁与既有线钢轨接触处的绝缘是否良好等。

顶进涵施工方案1. 引言顶进涵作为一种常见的施工方式，主要用于在地下隧道施工过程中进行顶部覆盖物的施工。

本文档旨在提供一个详细的施工方案，以确保顶进涵施工的顺利进行。

2. 施工准备在开始顶进涵施工之前，需要进行一系列的准备工作，包括：•完善设计施工图纸，包括涵洞的形状、尺寸等详细信息；•将施工区域进行清理，确保没有遗留物或障碍物；•安排好施工人员和设备的调配；•联系相关监理、安全等部门，确保施工符合相关标准和规范。

3.1 开挖施工开挖施工是顶进涵施工的首要步骤，具体包括以下内容：1.根据设计图纸，在施工区域内进行标线，确定涵洞的位置和尺寸；2.使用挖掘机等工具进行地下隧道的开挖。

在开挖过程中，要注意施工人员和设备的安全，确保没有发生事故；3.在开挖完成后，进行土方整理和清理，确保工作区域干净整洁。

3.2 墙体施工墙体施工是顶进涵施工的关键步骤，具体包括以下内容：1.根据设计图纸，进行墙体的定位和标线；2.在墙体定位的基础上，使用支模和脚手架等工具搭建施工模板；3.进行混凝土浇筑，确保浇筑质量的同时，要关注施工现场的安全和环境保护。

屋顶施工是顶进涵施工的最后一步，具体包括以下内容：1.根据设计图纸，进行屋顶的定位和标线；2.在屋顶定位的基础上，使用支模和脚手架等工具搭建施工模板；3.进行屋顶的覆盖物施工，可以选择适合的材料进行施工。

4. 安全措施在顶进涵施工过程中，安全是至关重要的，因此需要采取一系列的安全措施，包括：•按照相关标准和规范制定安全操作指南，明确施工人员的责任和义务；•在施工现场设置明显的安全警示标志，防止施工区域内人员和车辆的混乱；•为施工人员提供必要的个人防护装备，并进行培训；•定期进行安全巡检，发现和处理潜在的安全隐患。

5. 施工质量控制为了确保顶进涵施工质量符合要求，需要进行相应的质量控制措施，包括：•对施工材料进行质量检查，确保其满足相关标准；•在施工过程中进行现场质量检查，对墙体、屋顶等关键部位进行抽检；•定期组织质量检测机构进行施工质量的评估和验收；•根据评估结果，及时纠正施工中存在的质量问题，确保最终施工质量达标。

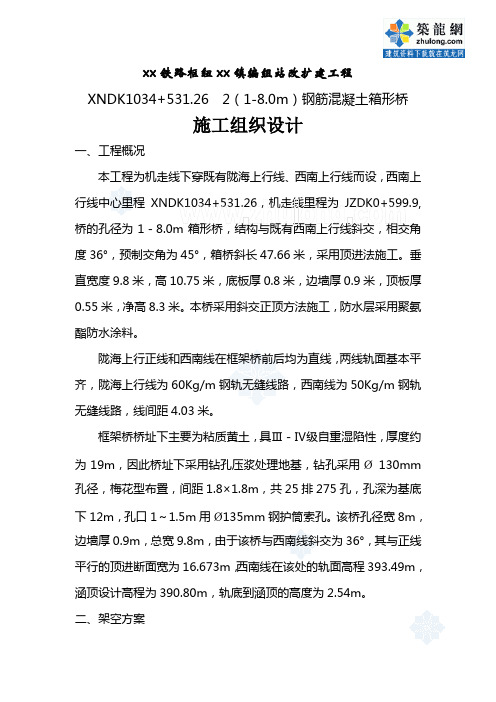

xx铁路枢纽xx镇编组站改扩建工程XNDK1034+531.26 2（1-8.0m）钢筋混凝土箱形桥施工组织设计一、工程概况本工程为机走线下穿既有陇海上行线、西南上行线而设，西南上行线中心里程XNDK1034+531.26，机走线里程为JZDK0+599.9,桥的孔径为1－8.0m箱形桥，结构与既有西南上行线斜交，相交角度36°，预制交角为45°，箱桥斜长47.66米，采用顶进法施工。

垂直宽度9.8米，高10.75米，底板厚0.8米，边墙厚0.9米，顶板厚0.55米，净高8.3米。

本桥采用斜交正顶方法施工，防水层采用聚氨酯防水涂料。

陇海上行正线和西南线在框架桥前后均为直线，两线轨面基本平齐，陇海上行线为60Kg/m钢轨无缝线路，西南线为50Kg/m钢轨无缝线路，线间距4.03米。

框架桥桥址下主要为粘质黄土，具Ⅲ－Ⅳ级自重湿陷性，厚度约为19m，因此桥址下采用钻孔压浆处理地基，钻孔采用ø130mm孔径，梅花型布臵，间距1.8×1.8m，共25排275孔，孔深为基底下12m，孔口1～1.5m用ø135mm钢护筒索孔。

该桥孔径宽8m，边墙厚0.9m，总宽9.8m，由于该桥与西南线斜交为36°，其与正线平行的顶进断面宽为16.673m，西南线在该处的轨面高程393.49m，涵顶设计高程为390.80m，轨底到涵顶的高度为2.54m。

二、架空方案由于涵体切割路基的断面宽16.673m、涵底至轨底高差达13.5m，为了保证顶进时的线路安全，计划采用D16+D24+D16施工便梁纵向相错布臵架空，并且在桥体两侧的既有线两侧设挖孔桩各4个，桩径1.0m，桩长15m。

由于该桥设计长度为28m，结构尺寸较大，致使重量过大，在顶进桥体两侧设臵C15钢筋砼直径1.5m深度14m挖孔桩12个，挖孔桩钢筋笼纵向主筋采用ø20mm螺纹钢，箍筋采用ø8mm 圆钢，间距均为0.2米。

顶进涵的施工方案一、工程概况二、上场机械设备及人员三、场地布置临时租用铁路线旁（紧邻）既有涵处一块土地，开挖工作坑，制作滑板及安放施工机械和堆放原材料。

从320车国道修一条便道直通施工场地做为临时便道，清除便道表层的软土，换填20cm泥结碎石，碾压整平。

四、安全防护1、线路加固开挖顶进时，为了保证既有线行车安全，对线路进行加固，采用“3-5-3”型吊轨防护，抽换12.5范围内的钢筋枕为3.0米长的木枕，在吊轨下面下每隔2.0米横穿一根32a工字钢梁，布置形式如图a。

2、路基边坡防护路基防护采用10槽钢打入地基，后设4cm厚衬板挡土，在槽钢内侧路基边坡打入地锚，用8钢丝绳将地锚及槽钢顶部连接，保持槽钢的稳定性。

如图b。

五、临时设施的制备1、滑板在既有涵处铁路线旁开挖工作坑，机械快速开挖，预留10～20cm 人工开挖，挖基土运至弃土点，开挖后要平整，在平整夯实的地面上填10cm碎石层夯实，其上浇筑厚度为20cm的C20混凝土板。

滑板表面用M10水泥砂浆压实拌平，要求在2m见方的方格内凹凸不超过3mm。

滑板表面再涂机油调制的滑石粉一层，上铺塑料薄膜作为隔离层。

为了防止顶进过程中框架偏移方向，在滑板浇筑20×20cm的导向墩，滑板宽要大于框架底宽。

2、后背的制作在滑板后面留出砼后背的位置，打入钢轨桩，钢轨桩背后立设4cm 厚挡土板，背后回填土夯实，在钢轨桩及滑板间浇筑40cm宽钢筋砼后背梁做分布顶进力设施，砼后背梁采用钢筋砼。

如图c.3、为防止顶进时滑板随框架一起滑动，可采取下列措施：⑴、在滑板下部设锚梁，锚梁和滑板混凝土整体浇注。

⑵、在滑板尾端和混凝土后背梁间布设拉筋，使滑板和后背梁结合为一个整体。

六、在滑板隔离层上浇筑框架，按照设计框架尺寸，进行钢筋制安、立模浇筑砼，在预制框架同时进行既有线路的加固和配套顶进设备。

框架预制完成后安装钢刃角，做好顶部防水层，框架两侧涂机油调制的滑石粉以减小顶进的阻力。

顶进涵施工方案引言顶进涵是一种常见的水利工程，它主要用于解决河流交叉和交通建设中的水流问题。

本文将介绍顶进涵的施工方案，包括工程设计、施工步骤和平安措施等内容，以帮助施工人员正确进行顶进涵工程施工。

工程设计施工地点选择在选择施工地点时，需要考虑以下因素：1.水流情况：施工地点的水流情况要稳定，防止水流过大或过小给施工带来困难。

2.地质条件：地质条件要适宜施工，不要存在大规模地质灾害风险。

3.交通便利性：施工地点要便于运输和搬运设备和材料。

工程参数设计在进行顶进涵施工时，需要确定以下工程参数：1.涵洞尺寸：根据实际需求和涵洞的用途确定涵洞的长度、宽度和高度。

2.材料选择：选择适用于涵洞施工的材料，如钢筋、混凝土等。

3.强度设计：根据涵洞的使用需求和环境条件进行强度设计，确保涵洞能够承受预期的荷载。

施工步骤准备工作1.施工人员组织：确定施工队伍的组成和分工，明确每个人员的责任和职责。

2.施工材料准备：准备所需的施工材料，并进行检查和验收。

地基处理地基处理是顶进涵施工的重要环节，它主要包括以下步骤：1.土层开挖：根据设计要求，对施工现场进行土层开挖，将不符合要求的土层去除。

2.地基加固：针对土质较差的地基，进行土方加固，采用加固材料如砂石、水泥等进行填充。

3.地基压实：使用压路机等设备对地基进行压实，提高地基的稳定性。

涵洞施工1.根底施工：根据设计要求，进行涵洞根底的施工，包括模板安装、钢筋绑扎和混凝土浇筑等步骤。

2.梁板施工：根据涵洞的设计，进行涵洞梁板的施工，确保其与涵洞根底的牢固连接。

3.壁板施工：进行涵洞壁板的施工，主要包括模板安装、钢筋绑扎和混凝土浇筑等步骤。

4.环形砌石：根据设计要求，进行涵洞的砌石施工，确保涵洞的稳定和密封性。

环境治理在施工过程中，要重视环境保护和治理，确保施工不对周边环境造成污染和破坏。

根据具体情况，可以采取以下措施：1.垃圾处理：遵守垃圾分类处理规定，将产生的垃圾分类投放，并及时清理施工现场。

顶进涵施工方案背景顶进涵作为土木工程中的一种特殊型式，主要用于传输水流或者其他流体，为隧道和管道中的水流或者其他流体提供良好的流动条件。

在建设隧道和其他地下设施的过程中，这种类型的结构非常重要。

在建设顶进涵的过程中，涉及到一系列的施工流程，如洞口拓宽、分段锁定、注浆加固等，需要进行仔细的规划和实施，以确保施工效率的高效性和结构的可靠性。

本文将介绍顶进涵施工方案的规划、实施、管理和安全注意事项等相关内容，以提供对该项目的全面了解。

规划方案设计根据实际情况，制定能够保持施工安全、可行性和经济性的施工方案是极为重要的。

首先是对项目整个流程和任务进行详细的规划，包括主要的拓宽、注浆和盖板等操作。

其次，需要对每个施工阶段的详细工作量进行预估，以确保人力和材料的需求符合预期。

施工周期根据设计规划，施工周期需要进行详细的计划和安排。

要确保每个实施阶段的时间节点严格执行。

此外，施工时间长短的安排，要充分考虑到周围环境的影响，包括施工区域的地质、气候变化以及人员的安全等因素。

管理与监督在顶进涵的施工过程中，所涉及的各项任务若不得当，不但会影响工程质量，也会对人员和财产的安全带来威胁。

因此，对整个施工过程进行管理和监督，以确保项目按时完成并保持质量的可控性和稳定性，是非常必要的。

实施前期准备及施工安全施工前需要对施工区域进行详细的勘察，包括地质和地形要素。

并对相关的行业法律法规和项目安全规范进行了解并贯彻，以确保施工安全和环境保护，防止相应的意外事故和质量问题的发生。

洞口拓宽在此阶段需要进行洞口拓宽，通常情况下会采用炸药炸制的方式，但同时也会导致地质和环境的破坏。

在实际工程中，为控制爆破范围和严格监控爆破质量，采用钻石钻头加炸药的方式。

此外还会使用枪钻和手工工具进行补强处理。

分段锁定和注浆加固在进行分段锁定前，需要对顶进涵的尺寸、基础设施和预期荷载进行仔细的评估。

在锁定前需要对顶进涵的位置、尺寸和施工区域进行标记和标注。

工程顶进涵施工方案一、工程概况1.1 工程名称：顶进涵施工方案1.2 工程地点：某某地区1.3 工程概述：本项目设计施工范围包括xxxxxxx二、工程施工方案2.1 工程施工目标本项目施工的目标是保证质量、安全、环保和进度，保证施工工期和质量要求，控制工程成本，满足设计要求。

2.2 劳务组织设置根据本项目工程量、周期，合理设置各类施工机具设备，并合理配置各种施工人员。

2.3 施工工艺流程（1）开挖土方根据实际情况，选择合适的土方开挖机械进行土方的开挖工作。

严格按照设计规定的开挖深度和斜坡进行开挖。

（2）支模施工按照设计要求进行支模的安装和固定，确保支模的稳定和安全。

（3）砼浇筑根据设计要求进行砼浇筑，统一审视、定位、调整和密实。

（4）支模拆除在砼达到设计要求的强度后，对支模进行拆除，要求对构件进行轻拆，不得损坏构件及砼表面。

（5）其他工程2.4 施工安全措施（1）施工前，对施工现场进行全面的安全检查，并制定详细的安全生产计划。

（2）严格执行安全操作规范，严格遵守安全操作规程，严禁无资质人员参与机械设备操作。

（3）安排专人负责砼浇筑、模板拆除等高空作业的安全管理，确保高空作业安全。

（4）施工现场全面装设安全标识，并进行必要的警示和宣传。

2.5 施工质量控制（1）严格按照设计要求进行施工，确保施工质量。

（2）严格控制施工过程，对每一个工序进行质量检查并记录。

（3）保证材料供应合格，材料验收合格后方可使用。

2.6 施工进度控制（1）制定详细的施工进度计划，合理安排施工任务。

（2）对施工进度进行全面查看和管理，及时发现问题并及时解决。

（3）对于工程中出现的工期延迟等情况，进行合理调整和处理。

2.7 环境保护措施（1）施工现场周边的环境保护，在施工前就应做好预防工作。

（2）限制噪声、环保警示标识醒目设置。

（3）对项目的占用用地和土地整治进行合理保护，避免土地的二次污染。

三、施工方案执行3.1 项目经理负责本方案的制定与执行，并对全过程负责。

顶进涵工程施工方案一、施工概况顶进涵工程是指在地下水位较高的情况下，采用A型钻孔施工方法，进行孔隙中的土层泥水的顶进，形成一定长度的水平洞道。

这样能够提高工程施工的效率，同时保障施工安全。

涵工程主要工作内容包括施工前期准备工作、洞道挖掘与防水处理、支护与衬砌、涵洞顶进及沿线的取光井、检查井等。

本工程所选用的顶进涵工程材料包括涵洞支护用的钢筋混凝土、孔壳和涵洞顶进材料等。

工程地点位于XX市的XX区，施工期限为12个月。

二、工程施工流程1.施工前期准备（1）组织施工人员进行安全培训，提高员工施工安全意识；（2）根据设计图纸，确定施工工艺与施工方案；（3）布置施工现场，搭建临时工棚、安装安全警示标志；（4）清理现场，确保施工环境清洁，并清除障碍物；（5）配备必要的施工设备和工具。

2.洞道挖掘与防水处理（1）进行地面钻孔，并根据设计要求进行孔隙中土层和泥水的顶进；（2）进行防水处理，保证涵洞内部不会发生渗水现象。

3.支护与衬砌（1）进行钢筋混凝土的支护工程，确保洞道结构的稳定性；（2）进行涵洞衬砌工程，采用抗渗防腐的材料，确保涵洞的使用寿命。

4.涵洞顶进（1）依据设计图纸，进行涵洞的顶进工程；（2）在施工过程中，及时检查工程质量与进度，保证施工质量。

5.取光井、检查井施工（1）根据设计要求，进行取光井和检查井的施工；（2）保证取光井和检查井的布置与数量符合设计要求。

6.施工完成后（1）进行清理工作，清理施工现场，并进行完成工程验收；（2）撤除临时设施，保证施工现场整洁。

三、工程施工质量管理1.施工前，组织专业人员进行现场勘察，做好施工前期准备工作；2.施工过程中，进行全程质量监督，确保施工质量符合设计要求；3.施工过程中，进行必要的检测和试验，并及时记录检测数据；4.施工完成后，组织专业人员进行工程验收，确保工程达到设计要求；5.对施工过程中出现的问题和质量缺陷，及时采取措施纠正并整改。

四、工程施工安全管理1.严格遵守施工安全制度，严禁违章操作；2.保证施工人员都经过专业培训，合格上岗；3.对施工现场进行定期巡查，排除安全隐患；4.配备必要的安全设备和应急措施，及时处理意外事故；5.建立健全施工安全责任制，保证施工人员的安全。

顶进涵安全专项施工方案安全施工是一项至关重要的任务，涉及到人员的生命安全和财产安全。

在施工过程中，我们必须高度重视安全问题，并制定相应的专项施工方案来保障施工人员的安全。

下面是一个____字的顶进涵安全专项施工方案，供参考。

一、工程概况本项目为顶进涵施工项目，主要包括开挖、支护、拆除、浇筑等工序。

施工过程中，涉及到的主要安全风险有坍塌、悬挂物坠落、车辆碰撞等。

为保障施工人员的安全，我们制定以下安全专项施工方案。

二、施工组织与管理1.明确施工部门的职责和权限，确定安全管理人员和监理人员，并建立相应的安全责任制度。

2.施工前人员培训：对施工人员进行安全培训，包括工作流程、工作环境、安全注意事项等内容。

3.施工现场管理：建立临时设施管理制度，保证施工现场的安全和卫生。

三、作业区域管理1.设立作业区域标志，并保持清晰可见，防止外来人员进入危险区域。

2.对危险区域进行隔离和警示，设置合适的防护栏杆和隔离带，并在外侧设置警示标识。

3.严格控制施工现场的人员进出，进入作业区域需佩戴个人防护装备。

4.做好施工区域的通风、照明和防震设备的安装和维护。

四、开挖与支护1.在施工前，对开挖区域进行详细勘测，确保施工地点没有地质灾害危险。

2.进行足够的土壤探测和测量，并根据土壤的稳定性选择合适的支护措施。

3.开挖现场应保持干燥，及时排除积水，防止坍塌事故的发生。

4.对开挖区域进行监测，及时发现问题并采取措施。

五、拆除与安装1.拆除前应制定拆除方案，并进行相应的安全评估。

2.拆除过程中，严禁高处坠物，采取措施确保拆除物的安全下落。

3.在高空作业时，必须有安全带，并配备专人进行监护。

4.在安装过程中，确保起重设备和安装设备的稳定运行，严格执行标准化操作。

六、施工车辆管理1.对施工车辆进行合理布局，设立行车通道，并在通道两侧设置防护设施。

2.明确施工车辆行驶的速度限制，严禁超速行驶或占用他人道路。

3.对施工车辆进行定期检查和维护，确保车辆的正常运行。

顶进涵施工方案1. 引言顶进涵是一种常用的工程施工方案，主要用于地下管道、隧道等工程的施工中。

本文档将详细介绍顶进涵施工方案的相关内容，包括施工原理、施工流程、材料和设备需求、施工安全等方面，以确保施工过程顺利进行。

2. 施工原理顶进涵是一种顶进施工的方法，通过使用涵洞的推进力，将地下管道、隧道等工程设施逐渐推入地下，完成施工任务。

施工原理主要包括以下几个方面：•前台：前台工程是通过控制推进涵的平衡和稳定，保证施工的顺利进行。

前台控制要点包括土体和结构的力学性质分析、涵洞推进力的计算、支撑结构的设计等。

•推进力传递：顶进涵的推进力主要通过土压和推进系统传递到工程设施上，实现逐段推进。

推进力传递需要保证施工过程中的平衡和稳定，减少对周围环境的影响。

•结构支撑：为保证施工的稳定和安全，顶进涵需要设计合理的支撑结构，如涵管、支撑架等，用于承担施工过程中的载荷和地下环境的力学作用。

3. 施工流程顶进涵的施工流程主要包括以下几个步骤：1.准备工作：施工前需要进行现场勘测和设计，确定相关参数和施工方案。

同时，还需要准备好所需的材料和设备。

2.前期准备：施工前需要对施工现场进行清理和平整，同时搭建施工工地和支撑设施。

3.施工开挖：根据设计要求，进行涵洞的开挖工作。

开挖过程需要注意土体的平衡和支撑结构的稳定。

4.推进施工：推进施工是顶进涵的核心步骤。

通过推进系统的作用，逐段将涵洞推入地下。

在推进过程中，需要控制推进力和监测涵洞变形。

5.完成施工：当涵洞推进至目标位置后，进行收尾工作，包括涵洞与地表的连接、检测和验收等。

4. 材料和设备需求顶进涵的施工需要较多的材料和设备支持，主要包括：•推进系统：包括推进机、导轨、推进涵等。

•支撑结构：包括涵管、支撑架和加固材料等。

•土方和爆破设备：用于开挖土方和破坏工程设施。

•监测设备：用于监测涵洞的变形和推进力的传递。

•其他辅助设备：如起重机、照明设备、安全防护设备等。

5. 施工安全顶进涵的施工需要注意安全问题，保障施工人员和设备的安全。
