断路器各种脱扣器介绍及其应用原理

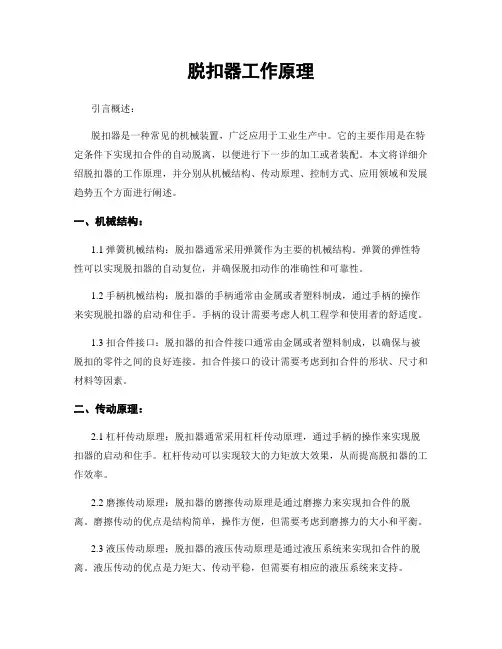

脱扣器工作原理引言概述：脱扣器是一种常见的机械装置，广泛应用于工业生产中。

它的主要作用是在特定条件下实现扣合件的自动脱离，以便进行下一步的加工或者装配。

本文将详细介绍脱扣器的工作原理，并分别从机械结构、传动原理、控制方式、应用领域和发展趋势五个方面进行阐述。

一、机械结构：1.1 弹簧机械结构：脱扣器通常采用弹簧作为主要的机械结构。

弹簧的弹性特性可以实现脱扣器的自动复位，并确保脱扣动作的准确性和可靠性。

1.2 手柄机械结构：脱扣器的手柄通常由金属或者塑料制成，通过手柄的操作来实现脱扣器的启动和住手。

手柄的设计需要考虑人机工程学和使用者的舒适度。

1.3 扣合件接口：脱扣器的扣合件接口通常由金属或者塑料制成，以确保与被脱扣的零件之间的良好连接。

扣合件接口的设计需要考虑到扣合件的形状、尺寸和材料等因素。

二、传动原理：2.1 杠杆传动原理：脱扣器通常采用杠杆传动原理，通过手柄的操作来实现脱扣器的启动和住手。

杠杆传动可以实现较大的力矩放大效果，从而提高脱扣器的工作效率。

2.2 磨擦传动原理：脱扣器的磨擦传动原理是通过磨擦力来实现扣合件的脱离。

磨擦传动的优点是结构简单，操作方便，但需要考虑到磨擦力的大小和平衡。

2.3 液压传动原理：脱扣器的液压传动原理是通过液压系统来实现扣合件的脱离。

液压传动的优点是力矩大、传动平稳，但需要有相应的液压系统来支持。

三、控制方式：3.1 手动控制方式：脱扣器的手动控制方式是通过手柄的操作来实现脱扣器的启动和住手。

手动控制方式适合于小型和简单的脱扣器，操作简单方便。

3.2 自动控制方式：脱扣器的自动控制方式是通过电气或者液压控制系统来实现脱扣器的启动和住手。

自动控制方式适合于大型和复杂的脱扣器，具有高效、精确的特点。

3.3 远程控制方式：脱扣器的远程控制方式是通过远程控制设备来实现脱扣器的启动和住手。

远程控制方式适合于特殊环境或者需要远程操作的场合。

四、应用领域：4.1 汽车创造业：脱扣器在汽车创造业中广泛应用，用于扣合件的脱离和装配。

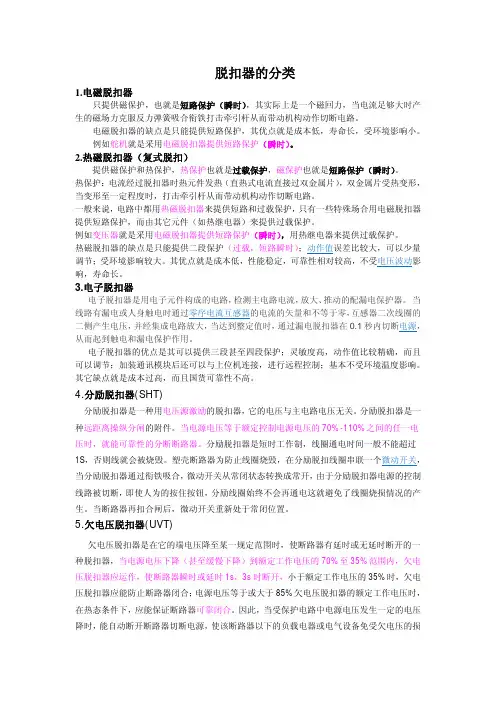

脱扣器的分类1.电磁脱扣器只提供磁保护，也就是短路保护（瞬时），其实际上是一个磁回力，当电流足够大时产生的磁场力克服反力弹簧吸合衔铁打击牵引杆从而带动机构动作切断电路。

电磁脱扣器的缺点是只能提供短路保护，其优点就是成本低，寿命长，受环境影响小。

例如舵机就是采用电磁脱扣器提供短路保护（瞬时）。

2.热磁脱扣器（复式脱扣）提供磁保护和热保护，热保护也就是过载保护，磁保护也就是短路保护（瞬时）。

热保护：电流经过脱扣器时热元件发热（直热式电流直接过双金属片），双金属片受热变形，当变形至一定程度时，打击牵引杆从而带动机构动作切断电路。

一般来说，电路中都用热磁脱扣器来提供短路和过载保护，只有一些特殊场合用电磁脱扣器提供短路保护，而由其它元件（如热继电器）来提供过载保护。

例如变压器就是采用电磁脱扣器提供短路保护（瞬时），用热继电器来提供过载保护。

热磁脱扣器的缺点是只能提供二段保护（过载，短路瞬时）；动作值误差比较大，可以少量调节；受环境影响较大。

其优点就是成本低，性能稳定，可靠性相对较高，不受电压波动影响，寿命长。

3.电子脱扣器电子脱扣器是用电子元件构成的电路，检测主电路电流，放大、推动的配漏电保护器。

当线路有漏电或人身触电时通过零序电流互感器的电流的矢量和不等于零，互感器二次线圈的二侧产生电压，并经集成电路放大，当达到整定值时，通过漏电脱扣器在0.1秒内切断电源，从而起到触电和漏电保护作用。

电子脱扣器的优点是其可以提供三段甚至四段保护；灵敏度高，动作值比较精确，而且可以调节；加装通讯模块后还可以与上位机连接，进行远程控制；基本不受环境温度影响。

其它缺点就是成本过高，而且国货可靠性不高。

4.分励脱扣器(SHT)分励脱扣器是一种用电压源激励的脱扣器，它的电压与主电路电压无关。

分励脱扣器是一种远距离操纵分闸的附件。

当电源电压等于额定控制电源电压的70%-110%之间的任一电压时，就能可靠性的分断断路器。

分励脱扣器是短时工作制，线圈通电时间一般不能超过1S，否则线就会被烧毁。

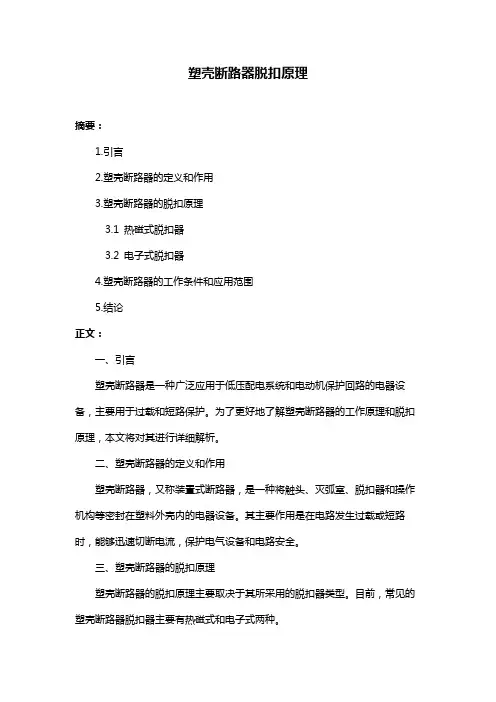

塑壳断路器脱扣原理摘要：1.引言2.塑壳断路器的定义和作用3.塑壳断路器的脱扣原理3.1 热磁式脱扣器3.2 电子式脱扣器4.塑壳断路器的工作条件和应用范围5.结论正文：一、引言塑壳断路器是一种广泛应用于低压配电系统和电动机保护回路的电器设备，主要用于过载和短路保护。

为了更好地了解塑壳断路器的工作原理和脱扣原理，本文将对其进行详细解析。

二、塑壳断路器的定义和作用塑壳断路器，又称装置式断路器，是一种将触头、灭弧室、脱扣器和操作机构等密封在塑料外壳内的电器设备。

其主要作用是在电路发生过载或短路时，能够迅速切断电流，保护电气设备和电路安全。

三、塑壳断路器的脱扣原理塑壳断路器的脱扣原理主要取决于其所采用的脱扣器类型。

目前，常见的塑壳断路器脱扣器主要有热磁式和电子式两种。

3.1 热磁式脱扣器热磁式脱扣器主要利用电流通过热元件产生的热量，使脱扣器中的磁性材料温度升高，从而改变磁性材料的磁性能，使得脱扣器吸合。

当电路发生过载或短路时，电流会迅速增大，导致热元件热量剧增，从而使磁性材料失去磁性，脱扣器释放，切断电源。

3.2 电子式脱扣器电子式脱扣器则是利用电子元件实现对电路的检测和控制。

当电路发生过载或短路时，电子式脱扣器能够迅速检测到电流异常，并通过控制电路切断电源。

相较于热磁式脱扣器，电子式脱扣器具有更高的灵敏度和更快的响应速度。

四、塑壳断路器的工作条件和应用范围塑壳断路器适用于周围空气温度上限为40℃，下限为-5℃，24 小时平均值不超过35℃的环境。

其海拔限制为2000m 以下。

在污染等级方面，塑壳断路器适用于污染等级为3 级的环境。

塑壳断路器广泛应用于低压配电系统和电动机保护回路，以及建筑电气终端配电装置等领域。

由于其可靠性和稳定性，使其成为工业上应用十分广泛的产品。

五、结论塑壳断路器作为一种重要的电气保护设备，其脱扣原理和性能特点对于保证电气设备的安全运行具有重要意义。

塑壳断路器分励脱扣器原理
塑壳断路器分励脱扣器的工作原理主要是通过分励脱扣线圈加脱扣器来实现。

当给分励脱扣线圈加上规定的电压时，断路器就会脱扣而分闸。

在具体的应用中，当发生火灾时，消防控制室会发出报警信号，这个信号通常是一个直流24V的电压信号。

在对应的非消防负载断路器上安装分励脱扣器，再加
装一个24V中间继电器，把24V的消防跳闸信号接至此中hl继电器。

中hl 继电器的常开触点串联到断路器的分励脱扣线圈回路中，通过输出模块、配电箱内中hl继电器与分励脱扣器的配合，可以切除非消防负荷。

此外，为了防止线圈烧毁，塑壳断路器的分励脱扣线圈中还串联了一个微动开关。

当分励脱扣器通过衔铁吸合时，微动开关从常闭状态转换成常开，这样就可以切断分励脱扣器电源的控制线路，避免线圈的烧损。

当断路器再扣合闸后，微动开关重新处于常闭位置。

以上内容仅供参考，建议查阅关于塑壳断路器的书籍或者咨询专业人士获取更准确的信息。

脱扣器工作原理脱扣器是一种常用于电力系统中的保护装置，其主要功能是在电力系统发生故障时，迅速将故障部分与系统隔离，以保护电力设备和人员安全。

本文将详细介绍脱扣器的工作原理。

一、脱扣器的基本结构脱扣器由机械部分和电气部分组成。

机械部分包括脱扣器机构、传动杆和连接杆等，用于实现脱扣器的机械运动。

电气部分包括电动机、控制电路和触发装置等，用于控制脱扣器的动作。

二、脱扣器的工作原理1. 常闭式脱扣器的工作原理常闭式脱扣器是指在正常情况下，脱扣器处于闭合状态，与电力系统保持连接。

当电力系统发生故障时，故障电流通过脱扣器，使得脱扣器机构受到电磁力的作用，产生机械运动。

脱扣器机构的运动将导致脱扣器的断开，将故障电路与电力系统隔离，实现故障保护。

2. 常开式脱扣器的工作原理常开式脱扣器是指在正常情况下，脱扣器处于断开状态，与电力系统断开连接。

当电力系统正常运行时，控制电路将电动机带动的传动杆向前推动，使得脱扣器机构闭合，将电力系统恢复连接。

当电力系统发生故障时，故障电流通过脱扣器，使得脱扣器机构受到电磁力的作用，产生机械运动。

脱扣器机构的运动将导致脱扣器的断开，将故障电路与电力系统隔离，实现故障保护。

三、脱扣器的动作条件脱扣器的动作需要满足一定的条件，以确保其正常工作。

常见的动作条件包括：1. 电流条件：脱扣器的动作需要电流超过一定的阈值，以判断是否发生故障。

2. 时间条件：脱扣器的动作需要电流持续一定的时间，以避免误动作。

3. 电压条件：脱扣器的动作需要电压在一定范围内，以保证其正常工作。

4. 温度条件：脱扣器的动作需要在一定的温度范围内，以避免因温度过高导致脱扣器损坏。

四、脱扣器的应用领域脱扣器广泛应用于电力系统中的高压开关设备、变压器和电力线路等。

其主要作用是在电力系统发生故障时，及时切断故障电路，保护电力设备和人员安全。

五、脱扣器的发展趋势随着电力系统的不断发展和技术的进步，脱扣器的工作原理也在不断改进和创新。

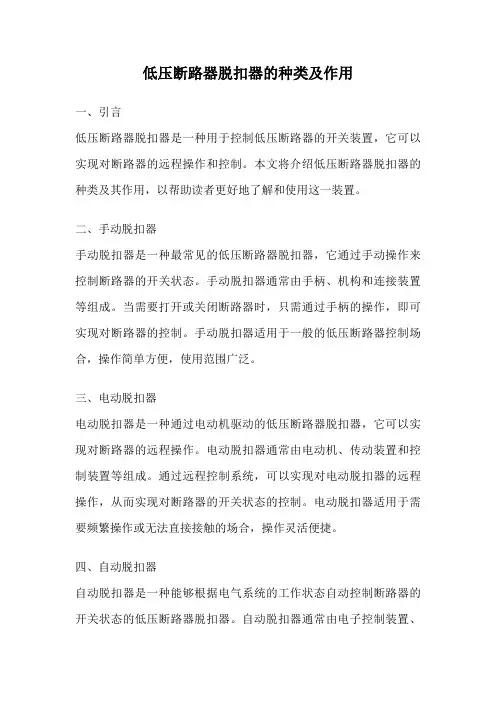

低压断路器脱扣器的种类及作用一、引言低压断路器脱扣器是一种用于控制低压断路器的开关装置，它可以实现对断路器的远程操作和控制。

本文将介绍低压断路器脱扣器的种类及其作用，以帮助读者更好地了解和使用这一装置。

二、手动脱扣器手动脱扣器是一种最常见的低压断路器脱扣器，它通过手动操作来控制断路器的开关状态。

手动脱扣器通常由手柄、机构和连接装置等组成。

当需要打开或关闭断路器时，只需通过手柄的操作，即可实现对断路器的控制。

手动脱扣器适用于一般的低压断路器控制场合，操作简单方便，使用范围广泛。

三、电动脱扣器电动脱扣器是一种通过电动机驱动的低压断路器脱扣器，它可以实现对断路器的远程操作。

电动脱扣器通常由电动机、传动装置和控制装置等组成。

通过远程控制系统，可以实现对电动脱扣器的远程操作，从而实现对断路器的开关状态的控制。

电动脱扣器适用于需要频繁操作或无法直接接触的场合，操作灵活便捷。

四、自动脱扣器自动脱扣器是一种能够根据电气系统的工作状态自动控制断路器的开关状态的低压断路器脱扣器。

自动脱扣器通常由电子控制装置、传感器和执行装置等组成。

通过对电气系统的监测和分析，自动脱扣器可以判断电气系统是否存在故障或过载等异常情况，然后自动控制断路器的开关状态，以保护电气设备的安全运行。

自动脱扣器适用于需要实时监测和保护的场合，具有高度的智能化和自动化特点。

五、远程脱扣器远程脱扣器是一种可以通过远程信号来控制断路器的开关状态的低压断路器脱扣器。

远程脱扣器通常由远程信号接收装置、控制装置和执行装置等组成。

通过与远程控制系统的连接，可以实现远程信号的传输和控制，从而实现对断路器的远程操作。

远程脱扣器适用于需要远程控制和操作的场合，可以提高操作的便捷性和效率。

六、总结低压断路器脱扣器是一种用于控制低压断路器的开关装置，它可以实现对断路器的远程操作和控制。

本文介绍了低压断路器脱扣器的四种常见类型，包括手动脱扣器、电动脱扣器、自动脱扣器和远程脱扣器。

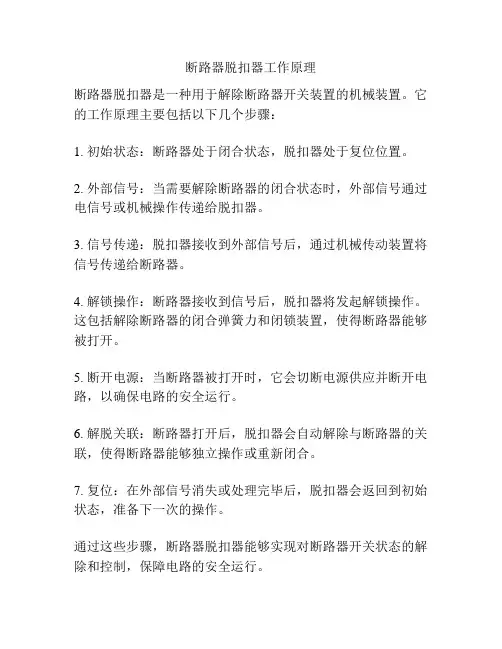

断路器脱扣器工作原理
断路器脱扣器是一种用于解除断路器开关装置的机械装置。

它的工作原理主要包括以下几个步骤：
1. 初始状态：断路器处于闭合状态，脱扣器处于复位位置。

2. 外部信号：当需要解除断路器的闭合状态时，外部信号通过电信号或机械操作传递给脱扣器。

3. 信号传递：脱扣器接收到外部信号后，通过机械传动装置将信号传递给断路器。

4. 解锁操作：断路器接收到信号后，脱扣器将发起解锁操作。

这包括解除断路器的闭合弹簧力和闭锁装置，使得断路器能够被打开。

5. 断开电源：当断路器被打开时，它会切断电源供应并断开电路，以确保电路的安全运行。

6. 解脱关联：断路器打开后，脱扣器会自动解除与断路器的关联，使得断路器能够独立操作或重新闭合。

7. 复位：在外部信号消失或处理完毕后，脱扣器会返回到初始状态，准备下一次的操作。

通过这些步骤，断路器脱扣器能够实现对断路器开关状态的解除和控制，保障电路的安全运行。

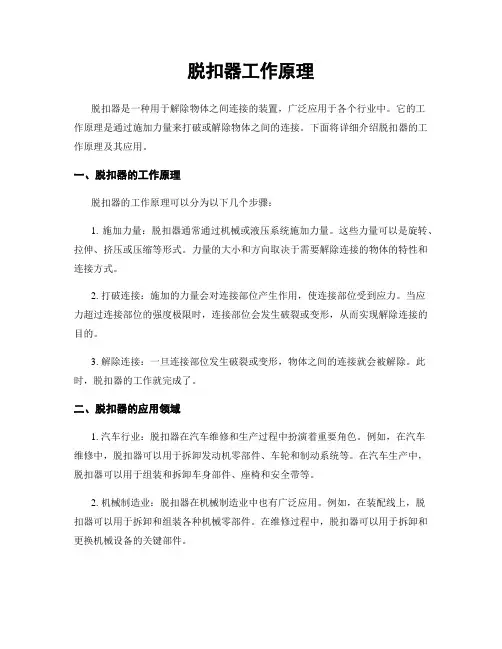

脱扣器工作原理脱扣器是一种用于解除物体之间连接的装置，广泛应用于各个行业中。

它的工作原理是通过施加力量来打破或解除物体之间的连接。

下面将详细介绍脱扣器的工作原理及其应用。

一、脱扣器的工作原理脱扣器的工作原理可以分为以下几个步骤：1. 施加力量：脱扣器通常通过机械或液压系统施加力量。

这些力量可以是旋转、拉伸、挤压或压缩等形式。

力量的大小和方向取决于需要解除连接的物体的特性和连接方式。

2. 打破连接：施加的力量会对连接部位产生作用，使连接部位受到应力。

当应力超过连接部位的强度极限时，连接部位会发生破裂或变形，从而实现解除连接的目的。

3. 解除连接：一旦连接部位发生破裂或变形，物体之间的连接就会被解除。

此时，脱扣器的工作就完成了。

二、脱扣器的应用领域1. 汽车行业：脱扣器在汽车维修和生产过程中扮演着重要角色。

例如，在汽车维修中，脱扣器可以用于拆卸发动机零部件、车轮和制动系统等。

在汽车生产中，脱扣器可以用于组装和拆卸车身部件、座椅和安全带等。

2. 机械制造业：脱扣器在机械制造业中也有广泛应用。

例如，在装配线上，脱扣器可以用于拆卸和组装各种机械零部件。

在维修过程中，脱扣器可以用于拆卸和更换机械设备的关键部件。

3. 航空航天领域：脱扣器在航空航天领域中起着关键作用。

例如，在飞机维修中，脱扣器可以用于拆卸和更换飞机发动机、机翼和起落架等部件。

在航天器组装过程中，脱扣器可以用于解除连接航天器各个模块之间的连接。

4. 建筑行业：脱扣器在建筑行业中也有一定的应用。

例如，在拆除建筑物或结构时，脱扣器可以用于解除连接梁柱、墙体和地板等部件的连接。

在建筑物的维修和改造中，脱扣器可以用于拆卸和更换建筑物的各个部件。

5. 其他领域：脱扣器还可以应用于电子产品的拆卸、家具的组装和拆卸、管道的安装和维修等领域。

三、脱扣器的优势和发展趋势1. 提高效率：脱扣器可以快速、准确地解除连接，从而提高工作效率。

相比传统的拆卸工具，脱扣器更加便捷和高效。

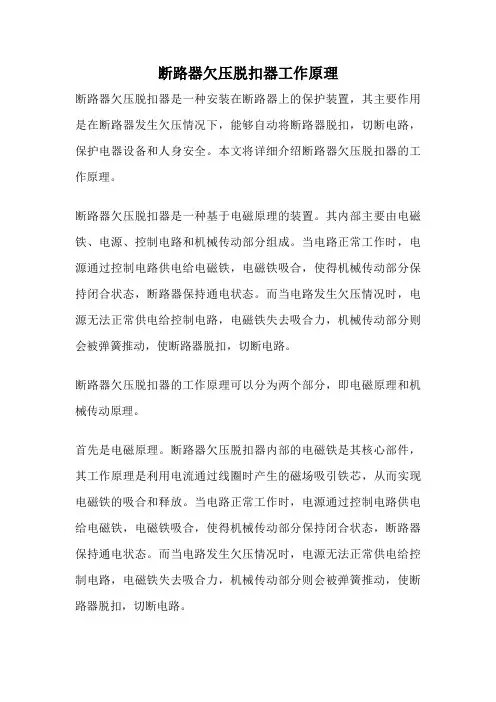

断路器欠压脱扣器工作原理断路器欠压脱扣器是一种安装在断路器上的保护装置，其主要作用是在断路器发生欠压情况下，能够自动将断路器脱扣，切断电路，保护电器设备和人身安全。

本文将详细介绍断路器欠压脱扣器的工作原理。

断路器欠压脱扣器是一种基于电磁原理的装置。

其内部主要由电磁铁、电源、控制电路和机械传动部分组成。

当电路正常工作时，电源通过控制电路供电给电磁铁，电磁铁吸合，使得机械传动部分保持闭合状态，断路器保持通电状态。

而当电路发生欠压情况时，电源无法正常供电给控制电路，电磁铁失去吸合力，机械传动部分则会被弹簧推动，使断路器脱扣，切断电路。

断路器欠压脱扣器的工作原理可以分为两个部分，即电磁原理和机械传动原理。

首先是电磁原理。

断路器欠压脱扣器内部的电磁铁是其核心部件，其工作原理是利用电流通过线圈时产生的磁场吸引铁芯，从而实现电磁铁的吸合和释放。

当电路正常工作时，电源通过控制电路供电给电磁铁，电磁铁吸合，使得机械传动部分保持闭合状态，断路器保持通电状态。

而当电路发生欠压情况时，电源无法正常供电给控制电路，电磁铁失去吸合力，机械传动部分则会被弹簧推动，使断路器脱扣，切断电路。

其次是机械传动原理。

断路器欠压脱扣器内部的机械传动部分由弹簧和机械连接件组成。

当电磁铁失去吸合力时，弹簧会被压缩，释放储存的能量，推动机械连接件运动。

机械连接件的运动会带动断路器的脱扣操作，使断路器打开，并切断电路。

断路器欠压脱扣器的工作原理可以通过以下步骤进行简单描述：1. 正常工作状态下，电磁铁受到电源供电，产生磁场吸引铁芯，使机械传动部分保持闭合状态，断路器保持通电状态。

2. 当电路发生欠压情况时，电源无法正常供电给控制电路，电磁铁失去吸合力。

3. 弹簧受到电磁铁失去吸合力的作用，开始释放储存的能量。

4. 弹簧释放的能量推动机械连接件运动。

5. 机械连接件的运动带动断路器脱扣，使断路器打开，并切断电路。

通过上述工作原理，断路器欠压脱扣器能够在电路发生欠压情况下，自动切断电路，保护电器设备和人身安全。

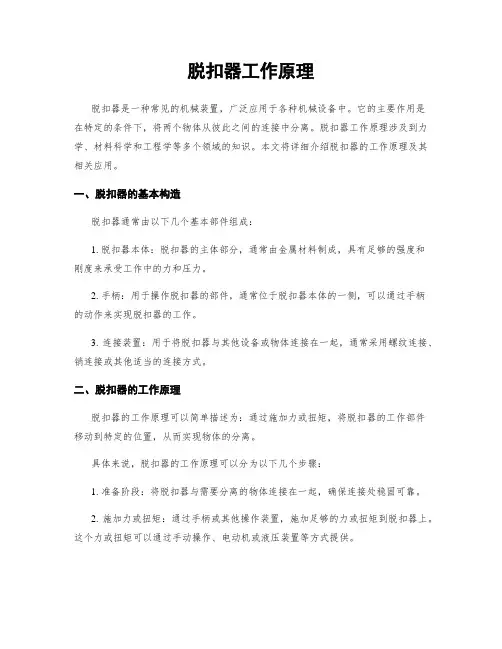

脱扣器工作原理脱扣器是一种常见的机械装置，广泛应用于各种机械设备中。

它的主要作用是在特定的条件下，将两个物体从彼此之间的连接中分离。

脱扣器工作原理涉及到力学、材料科学和工程学等多个领域的知识。

本文将详细介绍脱扣器的工作原理及其相关应用。

一、脱扣器的基本构造脱扣器通常由以下几个基本部件组成：1. 脱扣器本体：脱扣器的主体部分，通常由金属材料制成，具有足够的强度和刚度来承受工作中的力和压力。

2. 手柄：用于操作脱扣器的部件，通常位于脱扣器本体的一侧，可以通过手柄的动作来实现脱扣器的工作。

3. 连接装置：用于将脱扣器与其他设备或物体连接在一起，通常采用螺纹连接、销连接或其他适当的连接方式。

二、脱扣器的工作原理脱扣器的工作原理可以简单描述为：通过施加力或扭矩，将脱扣器的工作部件移动到特定的位置，从而实现物体的分离。

具体来说，脱扣器的工作原理可以分为以下几个步骤：1. 准备阶段：将脱扣器与需要分离的物体连接在一起，确保连接处稳固可靠。

2. 施加力或扭矩：通过手柄或其他操作装置，施加足够的力或扭矩到脱扣器上。

这个力或扭矩可以通过手动操作、电动机或液压装置等方式提供。

3. 工作部件移动：施加的力或扭矩将脱扣器的工作部件（如活动臂、滑块等）移动到特定的位置，从而分离连接的物体。

4. 分离完成：当脱扣器的工作部件移动到特定位置时，连接的物体将被完全分离，完成脱扣操作。

三、脱扣器的应用领域脱扣器广泛应用于各个行业和领域，其中一些常见的应用包括：1. 机械制造业：脱扣器被广泛用于机械设备的组装和维修过程中，用于分离各种连接件，如螺钉、螺母、销子等。

2. 汽车维修：脱扣器在汽车维修中起着重要作用，用于拆卸和安装各种汽车零部件，如发动机组件、制动系统、悬挂系统等。

3. 建筑工程：脱扣器被用于建筑工程中，用于拆卸和安装建筑结构和设备，如钢结构、起重机械等。

4. 航空航天：脱扣器在航空航天领域中被广泛应用，用于拆卸和安装飞机和火箭的各种零部件，如发动机、机翼、舱门等。

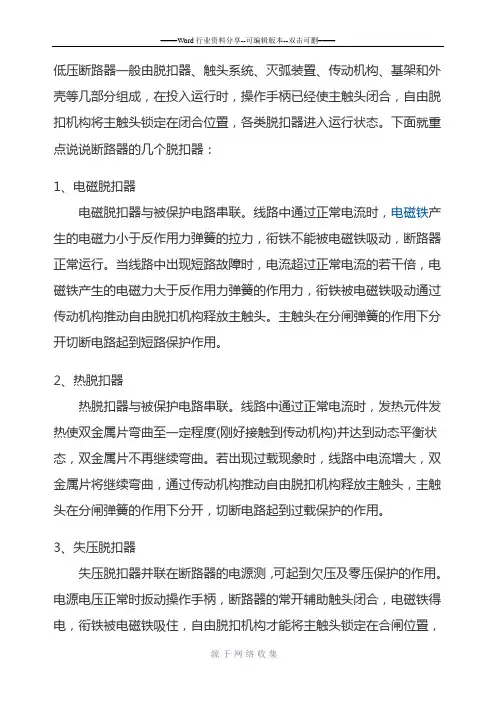

低压断路器一般由脱扣器、触头系统、灭弧装置、传动机构、基架和外壳等几部分组成，在投入运行时，操作手柄已经使主触头闭合，自由脱扣机构将主触头锁定在闭合位置，各类脱扣器进入运行状态。

下面就重点说说断路器的几个脱扣器：1、电磁脱扣器电磁脱扣器与被保护电路串联。

线路中通过正常电流时，电磁铁产生的电磁力小于反作用力弹簧的拉力，衔铁不能被电磁铁吸动，断路器正常运行。

当线路中出现短路故障时，电流超过正常电流的若干倍，电磁铁产生的电磁力大于反作用力弹簧的作用力，衔铁被电磁铁吸动通过传动机构推动自由脱扣机构释放主触头。

主触头在分闸弹簧的作用下分开切断电路起到短路保护作用。

2、热脱扣器热脱扣器与被保护电路串联。

线路中通过正常电流时，发热元件发热使双金属片弯曲至一定程度(刚好接触到传动机构)并达到动态平衡状态，双金属片不再继续弯曲。

若出现过载现象时，线路中电流增大，双金属片将继续弯曲，通过传动机构推动自由脱扣机构释放主触头，主触头在分闸弹簧的作用下分开，切断电路起到过载保护的作用。

3、失压脱扣器失压脱扣器并联在断路器的电源测，可起到欠压及零压保护的作用。

电源电压正常时扳动操作手柄，断路器的常开辅助触头闭合，电磁铁得电，衔铁被电磁铁吸住，自由脱扣机构才能将主触头锁定在合闸位置，断路器投入运行。

当电源侧停电或电源电压过低时，电磁铁所产生的电磁力不足以克服反作用力弹簧的拉力，衔铁被向上拉，通过传动机构推动自由脱扣机构使断路器掉闸，起到欠压及零压保护作用。

当电源电压为核定电压的75%～105%时，失压脱扣器保证吸合，使断路器顺利合闸；当电源电压低于额定电压的40%时，失压脱扣器保证脱开使断路器掉闸分断。

一般还可用串联在失压脱扣器电磁铁圈回路中的常闭按钮做分闸操作。

4、分励脱扣器分励脱扣器用于远距离操作低压断路器分闸控制。

它的电磁线圈并联在低压断路器的电源侧。

需要进行分闸操作时，按动常开按钮使分励脱扣器的电磁铁得电吸动衔铁，通过传动机构推动自由脱扣机构，使低压断路器掉闸。

脱扣器工作原理脱扣器是一种用于解除物体之间连接的装置，常用于工业生产线上。

它的工作原理是通过施加力或应用能量来解除连接，使得物体能够分离。

一、力学脱扣器工作原理：力学脱扣器是一种基于物体之间力的平衡来实现脱扣的装置。

它通常由一个或多个机械臂或夹具组成。

当需要脱扣时，机械臂或夹具会施加力在物体上，以克服连接的阻力。

这些力可以是推、拉、扭转或挤压等。

例如，在汽车生产线上，当需要将车身从底盘上分离时，力学脱扣器会使用机械臂来推动车身，使其离开底盘。

机械臂施加的力必须足够大以克服连接的阻力，但又不能过大以损坏物体。

二、液压脱扣器工作原理：液压脱扣器是一种利用液体压力来解除连接的装置。

它由液压系统、液压缸和控制阀组成。

当需要脱扣时，控制阀打开，液压系统中的液体被推送到液压缸中，使其产生推力。

这个推力可以用于解除连接。

举例来说，在航空业中，液压脱扣器常用于分离飞机的机翼和机身。

液压缸施加的推力足够大以克服连接的阻力，并且液压系统可以精确地控制推力的大小和方向。

三、电磁脱扣器工作原理：电磁脱扣器是一种利用电磁力来解除连接的装置。

它由电磁铁和控制电路组成。

当需要脱扣时，控制电路通电，电磁铁产生磁场。

这个磁场可以吸引或排斥连接物体上的磁性部分，从而实现脱扣。

举例来说，在电子设备制造中，电磁脱扣器常用于分离电路板上的连接器。

电磁铁产生的磁场可以吸引连接器上的金属引脚，使其分离。

总结：脱扣器的工作原理可以是力学、液压或电磁的。

力学脱扣器通过施加力来解除连接，液压脱扣器利用液体压力，而电磁脱扣器则利用电磁力。

根据不同的应用场景和需求，选择适合的脱扣器类型可以提高生产效率和安全性。

请注意，以上内容仅为示例，实际的脱扣器工作原理可能因不同的产品和应用而有所不同。

具体的工作原理应根据实际情况和产品说明进行了解和应用。

空气断路器是一种常用的电气开关，它内部有一个脱扣机构，当电流超过一定值时，这个机构会使断路器断开，以保护电路和设备。

脱扣机构的原理基于热动、电磁和复式三种动作原理。

热动原理：当电路发生过载时，过载电流会使热元件产生热量，从而使双金属片变形，推动脱扣机构动作。

这种方式适用于小型的空气断路器。

电磁原理：当电路发生短路或严重过载时，短路电流或过载电流会使电磁铁产生足够的吸力，从而拉动脱扣机构动作。

这种方式适用于中型的空气断路器。

复式原理：这种方式结合了热动和电磁两种原理，当电路达到一定的负荷后，热元件会产热量，同时电磁铁也会产生足够的吸力，共同推动脱扣机构动作。

这种方式适用于大型的空气断路器。

在空气断路器中，触点的断开过程也受到脱扣机构的影响。

当脱扣机构动作时，会通过杠杆等机械装置将触点迅速分开，从而切断电路。

这种断开过程可以快速地切断故障电流，从而保护电路和设备，防止过载、短路等故障对电气系统造成损害。

需要注意的是，空气断路器的脱扣机构必须在正确的位置上才能正常工作。

如果脱扣机构的位置不正确，例如过于向上或向下，就可能导致断路器无法正常断开或无法充分地保护
电路和设备。

因此，在使用空气断路器时，需要定期检查和维护脱扣机构的位置和功能，确保其正常工作。

重新生成。

低压断路器脱扣器的种类及作用
低压断路器脱扣器是一种使用广泛的电器元件，用于保障电路的
安全和稳定。

在电路出现过载或短路时，低压断路器脱扣器可以及时
切断电路，避免安全事故的发生。

以下是低压断路器脱扣器的种类及
作用的详细介绍。

一、低压断路器脱扣器的种类
1. 热熔性脱扣器：热熔性脱扣器主要由熔断丝和熔断基座构成。

当电路超载或短路时，熔断丝会因过大的热量而熔断，从而切断电路，起到防护作用。

2. 磁性脱扣器：磁性脱扣器主要由线圈、铁芯和触头构成。

当
电路过载或短路时，线圈内电流增大，产生磁场，吸力使触头张开，
从而切断电路。

3. 机械式脱扣器：机械式脱扣器主要通过机械操作实现电路的
切断，通常使用在一些手动控制的电路中。

4. 电磁式脱扣器：电磁式脱扣器由线圈、铁芯和触头构成。

当
电路超载或短路时，线圈中的电流增加，产生磁场，吸合触头，切断
电路。

二、低压断路器脱扣器的作用
1. 防止电路过载和短路：低压断路器脱扣器通过熔断或磁力作
用等方式实现电路的快速切断，避免电路过载或短路危及人身安全。

2. 保护电器设备：低压断路器脱扣器的作用不仅局限于人身安全，还能避免电器设备受到电路过电流损坏，提高电器设备的使用寿命。

3. 提高电路的可靠性：低压断路器脱扣器通常用于公共场所或
重要电气设备中，通过迅速切断电路，保障电路的可靠性和安全性。

总之，低压断路器脱扣器是保障电路安全和稳定的重要元件，其
种类多样化，适用于不同的电路类型和工作环境。

我们应根据实际需要，选择适当的低压断路器脱扣器应用于电气工作中。

低压断路器智能化脱扣器的功能及工作原理1概述随着社会经济的飞速发展，人们对电力系统可靠性和智能化的要求也越来越高。

对此，国家提出了建设智能电网的战略方针，也推动了断路器向多功能、高性能、智能化的方向发展。

作为低压断路器核心部分的智能脱扣器，其性能指标的优劣成为衡量断路器先进、可靠与否的标志。

ABB公司应用于万能式断路器的智能化脱扣器，以其多功能高性能的设计，良好的人机交互界面，可靠的质量水平，受到越来越多低压发电、输配电和电力用户的喜爱。

2智能脱扣器组成和工作原理供电系统中的低压断路器的主要功能是通过采集单元得到系统母线中的电流电压信号，由脱扣器的逻辑控制单元进行分析判断，根据结果采取相应的动作，实现线路中的过载、短路等故障保护。

其中，智能脱扣器由电源电路（包括自生电源、辅助电源）、电流电压采样检测、可编程放大器、CPU、显示电路和键盘及编码器等部分组成，与脱扣驱动机构、空心互感器配合执行电流电压采集和保护工作。

其原理是，在断路器的三相各装设一个空心互感器，通过互感器将主线路中的电压、电流信号转换成成比例的模拟电路可处理的信号，脱扣器信号处理单元对这些信号进行整流滤波处理后送入CPU，在CPU内部进行A/D转换后进行逻辑运算和处理，运算结果和预先设置的过载、短路短延时、短路瞬动和单相接地故障的电流值进行比较，比较后单片机输出符合预设定保护特性的逻辑电平信号，这些信号经放大后可直接驱动断路器的执行机构或其他辅助继电器，使断路器动作或输出声光信号。

各种故障保护的动作电流和时间整定值通过键盘设定并预先存储在EPROM中，并可在运行期间随时进行修改。

此外，当产生特大短路电流时，独立于CPU的模拟脱扣电路可立即产生动作信号控制执行单元，使断路器动作。

断路器分断动作的执行，是由智能脱扣器输出电磁信号给脱扣磁通变换器。

磁通变换器实际上是一个单向极化继电器，衔铁后连接一个推动杆，正常情况时，衔铁被铁心上的永久磁铁产生的恒向磁通所吸引，驱动电路输出的直流电流产生的磁通极性与永久磁铁的磁通相反，就抵消铁心对磁铁的吸力，衔铁释放，其推动杆脱开断路器四连杆上的锁扣，断路器跳闸，切断电路。

低压断路器脱扣类型讲解
一、脱扣类型：
1、单磁式脱扣：MA 只有短路保护（磁保护），无过载保护（如：马保、热继），用于电动机保护。

2、热磁脱扣：TMA 既有短路保护（磁保护），又有过载保护（热保护），用于线路保护。

3、电子脱扣：EKIP 包括以上功能，先进， LSIG（L过载长延时、S短路短延时、I短路瞬时、G接地瞬时）用于进线、大电流。

4、 Ir:过载⻓延时脱扣电流整定值,Emax为I1。

Tr:过载⻓延时脱扣时间,Emax为t1。

Ii:短路瞬时脱扣电流整定值,Emax为I3。

Isd:短路短延时脱扣电流整定值,Emax为I2。

Tsd:短路短延时脱⻓时间整定值,Emax为t2。

二、设置范围：
磁保护（短路保护）：一般设10倍、7.5倍、5倍。

In＜32A 固定不可调
In=40A 8-10倍可调
In=50A 6-10倍可调
In≥63A 5-10倍可调
热保护（0.7-1×In）：一般设0.7倍、0.85倍、1倍、
三、扩展：
TMD TMF TMA MA（I）什么的T(Thermal)热脱扣,M(Meganatic)磁脱扣， A (Adjustable)可调整。

F(Fixed)固定不可调整。

TMA指塑壳断路器的热磁保护脱扣器，A表示热（过载保护）和磁（短路保护）均可调。

TMD也是热磁保护脱扣器，但只有热（过载保护）可调。

断路器各种脱扣器介绍及其应用原理断路器是一种用于保护电路的电气开关装置，能够在电路中监测电流和电压的变化，并在发生故障时迅速切断电路。

断路器的脱扣器是断路器的重要组成部分，用于在电路中实现对断路器的“分”和“合”操作。

脱扣器是断路器中的手动操作装置，用于手动将断路器打开和关闭。

脱扣器的类型和应用原理各异，下面将对常见的几种脱扣器进行介绍。

1. 框架脱扣器(Frame Disconnecting Device)框架脱扣器用于断路器框架（或机构）的连接和断开。

它通常通过手动操作杆和框架内的机械连接件来实现。

应用原理是通过手动操作杆的转动，使连接件从脱扣位置转动到扣合位置，将断路器连接或断开。

框架脱扣器广泛应用于高压断路器和低压断路器中，它的操作简单可靠，能够方便地实现对断路器的操作。

2. 刀片脱扣器(Blade Disconnecting Device)刀片脱扣器用于控制断路器的刀片（或触头）的连接和断开。

它通过手动操作杆和刀片之间的机械连接件来实现。

应用原理是通过手动操作杆的转动，使连接件推动刀片从断开位置转动到连接位置或相反。

刀片脱扣器主要应用于较小的断路器和开关中，它的结构简单紧凑，操作灵活方便，适合现场操作。

3. 摇杆脱扣器(Rocker Disconnecting Device)摇杆脱扣器用于控制断路器的触头（或互连杆）的连接和断开。

它通过手动操作杆和摇杆机构之间的机械连接件来实现。

应用原理是通过手动操作杆的转动，使连接件推动摇杆机构从脱扣位置转动到连接位置或相反。

摇杆脱扣器常应用于较大型的断路器和开关中，它的操作力较小，操作灵活性较好，能够方便地实现对断路器的操作。

4. 电动脱扣器(Electrical Disconnecting Device)电动脱扣器采用电动机驱动的装置，通过电动机转动驱动连接件，实现对断路器的分合操作。

它能够实现对断路器的远程操控，并且可以集成到自动化系统中进行控制。

低压断路器脱扣器的种类及作用低压断路器脱扣器是一种用于低压断路器的附属装置，它的作用是在发生短路或过载时，迅速将断路器从电路中脱离，以保护电器设备和电路不受损坏。

根据其结构和工作原理的不同，低压断路器脱扣器可以分为多种类型。

第一种类型是电磁式脱扣器。

电磁式脱扣器是通过电磁线圈产生的电磁力来实现断路器脱离电路的。

当电路发生短路或过载时，电磁线圈中的电流会急剧增大，产生强大的电磁力，将脱扣器吸合，使断路器脱离电路。

电磁式脱扣器具有动作可靠、响应速度快的特点，可以有效地保护电器设备和电路。

第二种类型是热式脱扣器。

热式脱扣器是利用电流通过导线时产生的热效应来实现断路器脱离电路的。

当电路发生过载时，导线中的电流会急剧增大，导致导线发热。

热式脱扣器中设置了一个热敏元件，当导线发热到一定程度时，热敏元件会迅速膨胀，推动脱扣器脱离电路。

热式脱扣器具有结构简单、成本低廉的优点，广泛应用于低压断路器中。

第三种类型是电子式脱扣器。

电子式脱扣器是利用电子元器件来实现断路器脱离电路的。

它通过监测电路中的电流和电压，当电路发生短路或过载时，电子式脱扣器会迅速切断电路，防止电器设备和电路受到损坏。

电子式脱扣器具有精确灵敏的特点，可以根据不同的电路负荷情况进行调节和控制。

除了以上几种类型的低压断路器脱扣器，还有一些特殊功能的脱扣器。

例如，带有远程控制功能的脱扣器可以通过遥控器来实现断路器的脱离，方便操作人员在安全距离外进行操作。

还有带有显示功能的脱扣器，可以通过显示屏来显示电路的运行状态和故障信息，方便维修和排除故障。

低压断路器脱扣器在现代电气系统中起着至关重要的作用。

它可以有效地保护电器设备和电路免受短路和过载等故障的损害，提高电气系统的安全性和可靠性。

随着科技的不断进步，低压断路器脱扣器的功能和性能也在不断提高，为电气系统的运行和维护提供了更多的便利。

低压断路器脱扣器是一种用于保护电器设备和电路的重要装置。

根据其结构和工作原理的不同，低压断路器脱扣器可以分为电磁式、热式、电子式等多种类型。
