高压断路器工作原理及故障分析一、高压断路器工作原理高压断路器是电力系统中用来保护电气设备的重要设备之一。

其主要功能是在发生电气故障时迅速切断电力系统中的电流，以保护线路和设备不受损坏。

高压断路器工作原理主要包括断路器的动作原理、介质介质的工作原理以及灭弧室的工作原理。

1. 断路器的动作原理高压断路器的动作原理主要包括电磁吸合动作和机械释放动作两种。

电磁吸合动作是在电流通过触头线圈时，产生电磁力将触头牢固地吸合在一起，使断路器闭合，电路通电。

而当故障发生时，电流突然增大，使得电磁力升高，触头受到较大的吸引力，触头张开，断开电路。

而机械释放动作是在断开电路时，通过潜动机构使得断路器的触头迅速分离，以实现可靠的开关动作。

2. 介质介质的工作原理高压断路器中的介质介质主要是指断路器的灭弧室中的绝缘介质，其主要工作是在触头分离时将电弧在灭弧室内快速熄灭。

介质介质的工作原理主要是利用气体、油或真空等绝缘介质，使得电弧在分离触头时迅速熄灭，以避免过大的电弧能量损耗和设备损坏。

灭弧室是高压断路器中保护电弧的关键部件，其主要工作是通过喷流、磁力、水冷等方式，快速扑灭电弧，保证电弧能够在较短的时间内完全熄灭。

灭弧室内的工作原理主要是通过将电弧在灭弧室内产生的高温高压气体喷射到外部环境中，以加速冷却和扑灭电弧。

以上即为高压断路器的主要工作原理，其通过结合电磁、机械和介质介质等多种方式，实现对电力系统中电流的迅速切断和保护。

二、高压断路器常见故障分析在实际运行中，高压断路器也会出现各种各样的故障，常见的故障有触头接触不良、闭合不良、灭弧室不补偿、操作机构不灵敏等。

下面我们将分别对这些常见故障进行分析。

1. 触头接触不良触头接触不良是高压断路器常见的故障之一，其主要表现为触头闭合时电流不通或闭合时出现明显的电弧，导致断路器无法正常闭合。

触头接触不良的原因主要有触头烧蚀、接触面损坏、触头线圈螺栓松动等。

解决方法是对触头进行清洁、研磨或更换损坏的部件，保证触头的良好接触。

3.6~40.5kv交流高压真空断路器通用技术条件1. 3.6~40.5kv交流高压真空断路器通用技术条件的概述在电力系统中，高压断路器是非常重要的设备，用于在电网出现故障时切断电路，以保护设备和人员的安全。

在诸多高压断路器中，3.6~40.5kv交流高压真空断路器是一种常见且应用广泛的设备。

在这篇文章中，我们将对3.6~40.5kv交流高压真空断路器的通用技术条件进行全面评估，并深入探讨其设计、工作原理和应用。

2. 3.6~40.5kv交流高压真空断路器的设计与结构让我们从其设计与结构开始探讨。

3.6~40.5kv交流高压真空断路器通常由断路器本体、操作机构、电气控制和保护装置等部分组成。

断路器本体采用真空灭弧室，具有良好的灭弧能力和电气性能。

操作机构采用先进的电磁驱动装置，能够快速、可靠地实现断开和闭合操作。

电气控制和保护装置采用先进的数字化技术，能够实现远程监控和智能保护，确保断路器在各种工况下安全可靠地运行。

3. 3.6~40.5kv交流高压真空断路器的工作原理接下来，让我们深入探讨3.6~40.5kv交流高压真空断路器的工作原理。

当电网出现故障时，断路器需要迅速切断电路，以防止故障扩大。

在断路器闭合时，真空灭弧室中的电弧会被迅速吹灭，实现电路的切断。

在断路器开断时，操作机构会通过电磁驱动装置实现快速的分闸动作，将断路器本体从电路中分离，确保电路得到可靠的隔离。

通过深入理解其工作原理，我们可以更好地把握其在电力系统中的应用。

4. 3.6~40.5kv交流高压真空断路器的应用与发展趋势让我们对3.6~40.5kv交流高压真空断路器的应用与发展趋势进行总结和展望。

随着电力系统的不断发展，对断路器的要求也在不断提高。

3.6~40.5kv交流高压真空断路器作为一种成熟且可靠的设备，其在电网中的应用前景广阔。

未来，随着智能电网和新能源的快速发展，断路器还将面临更多挑战和机遇，我们有信心通过不断创新和改进，使其在电力系统中发挥更大的作用。

高压开关柜断路器无法正常合闸原因与处理摘要：高压开关柜断路器作为电力系统中的重要保护设备之一，其正常的合闸操作至关重要。

然而，在实际运行过程中，经常会遇到断路器无法正常合闸的情况，给电力系统的稳定运行带来了一定的困扰和风险。

针对电器故障和机械故障，提出了相应的处理方案。

本论文针对高压开关柜断路器无法正常合闸的原因进行了深入的研究，并提出了相应的解决方案。

关键字：高压开关柜；断路器；故障问题分析在电力系统运行中，高压开关柜断路器是起到保护和控制作用的重要设备。

然而，有时我们可能会遇到无法正常合闸的问题，这会造成电力系统无法正常恢复供电。

因此，了解高压开关柜断路器无法合闸的原因以及如何处理是非常重要的。

高压开关柜断路器无法合闸的原因多种多样，针对不同的故障原因，我们需要采取相应的处理方法，如检查电源供应、维修机械部件、清理或更换损坏的部件、校验保护装置和加强操作人员培训等。

通过有效的处理措施，能够解决高压开关柜断路器无法正常合闸的问题，确保电力系统的安全稳定运行。

因此，对于电力系统运行人员来说，了解这些原因和处理方法至关重要，可以提高故障排除的效率和准确性。

一、高压开关柜断路器的原理高压开关柜断路器是一种用于保护电力系统的设备，当电力系统中发生故障时，断路器会迅速打开，中断电流流动，从而切断故障电路和电源的连接。

断路器在断开电路时会产生电弧，而电弧具有持续放电的性质。

为了有效灭弧，断路器通常采用电弧灭弧装置，如磁场控制器（磁场将电弧推向弧室壁）、灭弧室（用于冷却和扩散电弧能量）以及灭弧介质（如空气、SF6气体等）等。

断路器还具有热保护和过载保护功能。

当电流超过设定的额定值时，断路器会自动切断电路，以防止设备过载损坏。

断路器的操作通常通过外部电气信号控制，如手动操作、遥控操作或自动保护装置操作。

这种控制使得断路器能够实现远程操作和自动化保护。

高压开关柜断路器的原理旨在保护电力系统，防止电流过载和短路引发严重事故。

高压断路器的工作原理高压断路器是电力系统中一种非常重要的保护设备，它主要用于在电路中断开或闭合电路，以保护电气设备和人员安全。

高压断路器的工作原理涉及到电磁场、电气控制和机械传动等多个方面，下面我们将详细介绍高压断路器的工作原理。

首先，高压断路器的工作原理与电磁场密切相关。

在正常情况下，高压断路器的触头处于闭合状态，电流可以顺利通过。

当电路中出现过载或短路等故障时，电流会急剧增加，此时高压断路器需要迅速打开以切断电路。

这时，高压断路器内部的电磁线圈会受到电流的作用，产生强磁场，使得触头受到电磁力的作用，从而迅速打开断路器，切断电路。

其次，高压断路器的工作原理还涉及到电气控制。

在高压断路器的设计中，通常会配备电气控制系统，用于监测电路的工作状态和控制断路器的动作。

当电路发生故障时，电气控制系统会及时感知到，并向断路器发送信号，指示其打开，以切断电路。

同时，电气控制系统还可以对断路器进行远程控制，实现远程操作，提高了断路器的灵活性和可靠性。

另外，高压断路器的工作原理还包括机械传动。

在断路器的内部结构中，通常会采用机械传动装置，用于实现触头的快速开闭。

当电气控制系统发出指令后，机械传动装置会迅速作用，带动触头实现快速打开或闭合，从而实现对电路的切断或闭合。

总的来说，高压断路器的工作原理是一个复杂的系统工程，涉及到电磁场、电气控制和机械传动等多个方面。

通过这些方面的协同作用，高压断路器可以实现对电路的快速切断，保护电气设备和人员安全。

在实际应用中，高压断路器的工作原理需要严格符合相关标准和规范，以确保其可靠性和安全性。

综上所述，高压断路器的工作原理是一个综合性的工程问题，需要多个方面的知识和技术的协同作用。

只有深入理解其工作原理，才能更好地应用和维护高压断路器，确保电力系统的安全稳定运行。

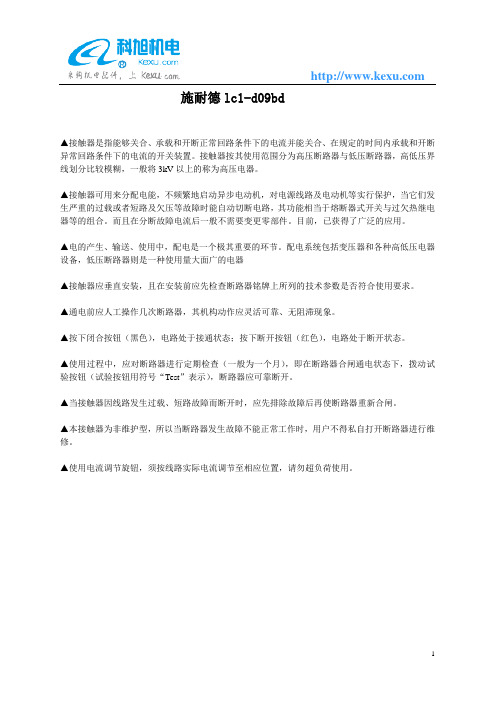

1 施耐德lc1-d09bd
▲接触器是指能够关合、承载和开断正常回路条件下的电流并能关合、在规定的时间内承载和开断异常回路条件下的电流的开关装置。

接触器按其使用范围分为高压断路器与低压断路器，高低压界线划分比较模糊，一般将3kV 以上的称为高压电器。

▲接触器可用来分配电能，不频繁地启动异步电动机，对电源线路及电动机等实行保护，当它们发生严重的过载或者短路及欠压等故障时能自动切断电路，其功能相当于熔断器式开关与过欠热继电器等的组合。

而且在分断故障电流后一般不需要变更零部件。

目前，已获得了广泛的应用。

▲电的产生、输送、使用中，配电是一个极其重要的环节。

配电系统包括变压器和各种高低压电器设备，低压断路器则是一种使用量大面广的电器
▲接触器应垂直安装，且在安装前应先检查断路器铭牌上所列的技术参数是否符合使用要求。

▲通电前应人工操作几次断路器，其机构动作应灵活可靠、无阻滞现象。

▲按下闭合按钮（黑色），电路处于接通状态；按下断开按钮（红色），电路处于断开状态。

▲使用过程中，应对断路器进行定期检查（一般为一个月），即在断路器合闸通电状态下，拨动试验按钮（试验按钮用符号“Test ”表示），断路器应可靠断开。

▲当接触器因线路发生过载、短路故障而断开时，应先排除故障后再使断路器重新合闸。

▲本接触器为非维护型，所以当断路器发生故障不能正常工作时，用户不得私自打开断路器进行维修。

▲使用电流调节旋钮，须按线路实际电流调节至相应位置，请勿超负荷使用。

高压断路器常见故障产生原理及处理摘要：高压断路器又称高压开关，主要是用来主动切断高压电路中出现的空载电流、负荷电流，如果电力系统出现问题，则继电器就会通过保护作用来切断短路电路、过负荷电流，从而保护高压电线、高压电力设施。

实际运行中出现了一些问题需要及时分析和处理，保证电力体系的正常运行。

关键词：电力系统；高压断路器；故障原因一、高压断路器常见故障、原因及处理1.1 绝缘故障绝缘故障为高压断路器最常见的故障，是由很多原因引发的，比如闪络、过电压击穿、爆炸等，最主要的是内、外绝缘和瓷套闪络故障。

内绝缘故障：高压断路器正常运行中在内部出现异物，引发的断路器本体放电故障。

外绝缘、瓷套闪络故障：由于瓷套外型尺寸、外绝缘泄露比距没有按照标准要求，还有瓷套的质量问题。

多次发生绝缘故障的原因在于断路器与开关柜匹配性不高、柜内隔板吸潮、爬电比距不足、绝缘距离不够、无加强绝缘措施等，发生了电流互感器闪络、柜内放电和相间闪络等。

开关柜内元件的质量问题也导致短路故障。

现场通常采取：改善开关柜的绝缘性能。

打磨绝缘件边缘的毛刺，改善电厂、场分布，电流互感器喷涂RTV涂料等，避免尖端放电、受潮，提高绝缘性能；合理设置空调温度、加强设备巡视等。

1.2 拒动故障在高压断路器正常运行过程中，控制电流的方式主要是分合，在据动故障下，则不进行分合操作，引发越级跳闸现象，扩大了故障领域。

造成这种问题的原因在于机械、电气等故障原因。

机械方面：通常多在生产制造、安装调试、检修过程中产生。

铁芯良好断路器拒动，通常是机械故障；由于操动机构、传动系统的机械故障导致的据动故障发生率为65％之多，主要的故障表现为机构卡涩、部件变形、位移、损坏、轴销松断，脱扣失灵等。

电气方面：由电气控制和辅助回路故障导致。

电压正常铁芯不动则为电气故障。

具体会有以下表现：有分合闸线圈烧损(机械故障导致的线圈长久带电引发)、辅助开关故障、合闸接触器故障、二次接线故障、分闸回路电阻烧毁、操作电源故障，保险丝烧断等。

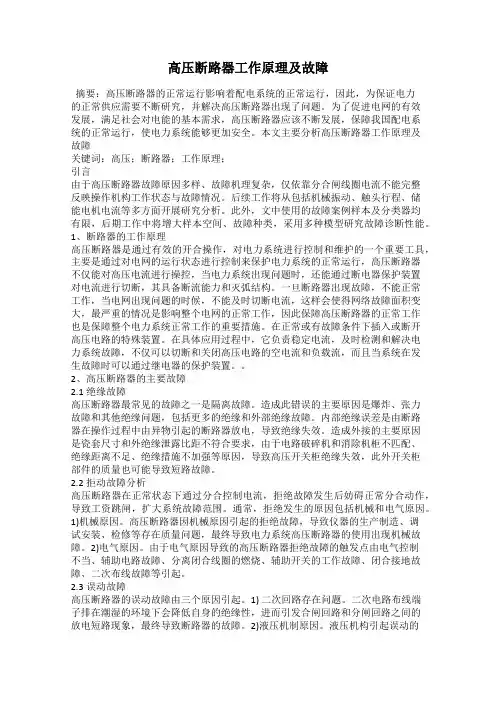

高压断路器工作原理及故障摘要：高压断路器的正常运行影响着配电系统的正常运行，因此，为保证电力的正常供应需要不断研究，并解决高压断路器出现了问题。

为了促进电网的有效发展，满足社会对电能的基本需求，高压断路器应该不断发展，保障我国配电系统的正常运行，使电力系统能够更加安全。

本文主要分析高压断路器工作原理及故障关键词：高压；断路器；工作原理；引言由于高压断路器故障原因多样、故障机理复杂，仅依靠分合闸线圈电流不能完整反映操作机构工作状态与故障情况。

后续工作将从包括机械振动、触头行程、储能电机电流等多方面开展研究分析。

此外，文中使用的故障案例样本及分类器均有限，后期工作中将增大样本空间、故障种类，采用多种模型研究故障诊断性能。

1、断路器的工作原理高压断路器是通过有效的开合操作，对电力系统进行控制和维护的一个重要工具，主要是通过对电网的运行状态进行控制来保护电力系统的正常运行，高压断路器不仅能对高压电流进行操控，当电力系统出现问题时，还能通过断电器保护装置对电流进行切断，其具备断流能力和灭弧结构。

一旦断路器出现故障，不能正常工作，当电网出现问题的时候，不能及时切断电流，这样会使得网络故障面积变大，最严重的情况是影响整个电网的正常工作，因此保障高压断路器的正常工作也是保障整个电力系统正常工作的重要措施。

在正常或有故障条件下插入或断开高压电路的特殊装置。

在具体应用过程中，它负责稳定电流，及时检测和解决电力系统故障，不仅可以切断和关闭高压电路的空电流和负载流，而且当系统在发生故障时可以通过继电器的保护装置。

2、高压断路器的主要故障2.1绝缘故障高压断路器最常见的故障之一是隔离故障。

造成此错误的主要原因是爆炸、张力故障和其他绝缘问题，包括更多的绝缘和外部绝缘故障。

内部绝缘误差是由断路器在操作过程中由异物引起的断路器放电，导致绝缘失效。

造成外接的主要原因是瓷套尺寸和外绝缘泄露比距不符合要求，由于电路破碎机和消除机柜不匹配、绝缘距离不足、绝缘措施不加强等原因，导致高压开关柜绝缘失效，此外开关柜部件的质量也可能导致短路故障。

高压断路器原理
高压断路器是一种用来打开或关闭电路、控制电流和保护电力
设备的电器元件，一般用于中、高压电子设备中。

它的原理是利用断
路器内部的切断器、弹簧等部件，通过动力机构带动这些部件的运动，从而达到打开或关闭电路的目的。

在断路器关闭时，电路被完全切断，电压在电路中始终为零，等
于说它会形成一个真正的断路。

当断路器打开时，它可以快速切断电
路中的电流，以保护电力设备不被电流冲击损坏。

高压断路器的结构大致可分为四大部分。

它们是控制机构、机构
立柱、开断机构和静触头。

控制机构主要负责控制断路器开关的操作。

机构立柱是用来支撑和传导开断机构的力量。

开断机构则是用来实现
断路器的开关功能。

静触头则是断路器内部电流的导体。

高压断路器的工作原理是利用机构立柱驱动开断机构互相接触或
分开来打开或关闭断路器，直接控制电路的通断。

因此，在选择高压
断路器时必须根据应用领域和特定设计要求选择具有相应额定电压和
额定电流的断路器。

高压断路器的工作原理
高压断路器的工作原理是基于电气瞬时故障现象的自动切断电路的装置。

当电路中出现电流超过或达到设定阈值的故障时，高压断路器能够迅速切断电路，以保护电气设备和人身安全。

高压断路器的工作原理可以简单概括为两种方式：热熔断路器和磁吹断路器。

热熔断路器是利用电流通过断路器内部的高阻值导致温度升高的原理工作。

当电流超过额定值时，施加在热释放器上的电流引起电热元件加热，将温度升高到以上熔断器的熔断温度，导电元件被瞬时热熔断。

这时熔化的导电元件断开电路，切断了电流，实现了保护的功能。

这种方式主要适用于小型高压断路器。

磁吹断路器则利用电流通过线圈产生的磁场力作用的原理工作。

当电流超过额定值时，线圈中产生的磁场力作用于触头，并通过一个机械机构实现触头间快速分离。

触头分离后，电流被迅速切断，实现保护。

磁吹断路器适用于中、大型高压断路器。

无论是热熔断路器还是磁吹断路器，高压断路器的工作过程都是通过电流超过阈值引起的。

当电流在规定的设定范围内时，高压断路器保持闭合状态，电流正常通过；但一旦电流超过或达到设定阈值，高压断路器迅速打开，阻断电流的通路，起到切断电路的作用。

需要注意的是，高压断路器不仅能够切断电路，还能够在电路
故障排除后重新恢复电路通断功能，以保证电气设备正常运行。

同时，高压断路器还具有过载和短路保护功能，能够在电流异常情况下及时切断电路，防止设备受损或发生火灾等安全事故。

10kv真空断路器工作原理
10kV真空断路器是一种用于电力系统中的高压开关设备，它
可以在电力系统中实现对电流的控制和切断。

下面将介绍
10kV真空断路器的工作原理。

10kV真空断路器的主要部件包括真空开断器和电磁驱动机构。

其工作原理如下：
1. 真空开断器：真空开断器主要由固定和活动触头、真空开断室和弹簧驱动机构等组成。

当电流通过断路器时，活动触头受到电磁力的作用，与固定触头发生接触，形成闭合状态，电流得以通过。

当需要切断电流时，电磁驱动机构通过控制信号使活动触头分离，打开断路器，阻断电流的流动。

2. 电磁驱动机构：电磁驱动机构是真空断路器中的重要部件，其主要作用是控制和操控断路器的开合动作。

当接收到控制信号时，电磁驱动机构会产生足够的力量，使其连接的机械传动装置运动，从而实现断路器的开关动作。

当系统中出现故障或需要进行维护时，控制系统会向电磁驱动机构发送切断电路的指令。

电磁驱动机构接收到信号后，通过连接的机械传动装置使真空开断器的活动触头分离，实现电路的切断。

需要注意的是，真空断路器通过采用真空开断室来达到稳定的开断性能。

真空开断室中不存在气体和气体分子，因此在开断时不会产生电弧，并且由于真空的绝缘性能好，所以可以实现高电压下的稳定开断。

以上就是10kV真空断路器的工作原理，它通过真空开断器和电磁驱动机构的配合实现对电流的控制和切断。

高压隔离开关、断路器、高压负荷开关及接地开关的概念和特点高压隔离开关、高压负荷开关、高压断路器及接地开关都是成套电器行业中经常用到的开关设备，它们的特点和在电路中的用途有着很大的区别，下面就对比性的做一个详细的说明，希望对大家有所帮助。

1、高压断路器能关合、承载、开断运行回路正常电流，也能在规定的时间内关合、承载及开断规定的过载电流（包括短路电流）的开关设备。

2、高压隔离开关在分位置时，触头间有符合规定要求的绝缘距离和明显的断开标志；在合位置时，能承载正常线路条件下的电流及在规定时间内异常条件(例如短路)下的电流的开关。

3、高压负荷开关能关合、开断及承载运行线路正常电流（包括规定的过载电流），也能在规定的时间内承载规定的异常电流（如短路电流）的开关。

4、接地开关用于将回路接地的一种机械式开关装置。

在异常条件（如短路）下，可在规定时间内承载规定的异常电流。

但在正常条件下，不要求承载电流。

说明：高压断路器的核心功能是短路保护（灭弧），所以它配置了强大功能的灭弧室，目前流行的是真空和六氟化硫（SF6）两种灭弧方式；高压隔离开关的核心功能是提供一个明显的（显而易见的，一眼看去就能保证安全的）断开点，将高压电源与负载隔离开来，没有灭弧装置，不能带负荷操作；高压负荷开关的核心功能是带负荷操作（分合闸），它具有（跟断路器比较而言）相对简易的灭弧装置，具有明显的断开点，与高压熔断器一起形成组合电器，则既可带负荷操作（负荷开关本体），同时在短路时也可提供短路保护（熔断器）；高压接地开关则是一种人为制造接地（将电源预短路）的开关设备，以便在检修时提供一个可靠接地的安全环境。

高压断路器与高压隔离开关从以上简介我们可以看出，高压断路器不能代替高压隔离开关，因为它没有明显的断开点（肉眼看不到），从而不能像隔离开关那样提供一个安全的（与电源侧）环境；高压隔离开关也不能代替高压断路器，因为它没有灭弧装置，严禁带负荷操作。

高压断路器与高压负荷开关高压断路器一般情况下不能代替负荷开关，当且仅当一次方案设计了负荷开关而同时不要求有隔离功能时，可以换成断路器（同时要考虑经济性）；高压负荷开关一般情况下也不能代替断路器，因为它虽然有灭弧装置，但一般都很简易，容量不大，也没有（跟断路器相比）完善的操作机构可以跟保护装置一起完成完善的功能保护，当且仅当一次方案设计了断路器而同时负载容量不大且不要求（相对断路器而言）完善的保护功能时，可以换成负荷开关（此处严谨说应是负荷开关和熔断器组合而成的组合电器）。

高压断路器原理
高压断路器是一种用于断开或接通高压电路的电器设备。

它的工作原理是利用电磁力和电弧的特性。

当高压断路器闭合时，电流通过线圈产生的电磁力作用在触头上，使得触头紧密地相接。

这样，电流就可以在断路器内部自由地流动。

当需要断开高压电路时，断路器通过控制电路感应到故障或需要维修的情况。

然后，断路器内的操作机构会迅速移动，使得触头迅速分离。

当触头分离时，高压电路中产生的弧光随即引发，在短时间内形成电弧。

电弧在高压断路器内的电弧室中形成，并受到特殊结构的控制。

电弧室内的材料和结构能够有效消耗电能，吸收和隔离电弧。

同时，电弧室内的四壁也能够提供足够的绝缘距离，以避免电弧蔓延到外部环境。

在断路器内部及时控制电弧的消失后，断路器操作机构会恢复原位，使得触头再次紧密地相接，高压电路恢复通断状态。

高压断路器的工作原理是以电磁力和电弧性质相结合的。

电磁力实现了快速断开电路的目的，而特殊的电弧室则确保了电弧的安全控制和消除。

这种工作原理使得高压断路器能够在高压电路中提供可靠的保护和控制。
