常用低压电气元件介绍(全)资料共88页

机 械
电 常用低压电器
子 学
主讲人： 指导老师：
常用低压电器
11
电力系统介绍
12
空气开关介绍及选型
13 漏电保护器介绍及选型
14 交流接触器介绍及选型
15
变频器介绍及接线
16 控制柜中其他元件
1.1 电力系统介绍
电力系统的组成：
工业
农业
商业
生活
发电 + 输电 + 变电 + 配电 + 用电
电网
电力系统
ACB的体积最大，安装繁杂； MCB的体积小，安装方便； MCCB处中间。
2.2 空气开关分类
3、应用场合不同
框架断路器(ACB)：额定电流范围400A～6300A，多 作为主断路器，主要用于低压配电系统的进线、母 联及其它大电流回路的关合。 塑壳断路器(MCCB)：额定电流范围16A～1600A，多 作为配电电器，主要用于低压配电系统的进出线、 电动机保护。 微型断路器(MCB)：额定电流范围0.5A～125A，多 被用在负载端，主要用于建筑物和用电设备的终端 配电箱内。
1.2 低压配电系统简介
配电箱/配电柜联系与区别 配电箱常指小型的电源分配箱，一般是家庭用的。 配电柜则多用工业用电和建筑用电等。（统称） MCC（Motor Control Center）控制柜，即电动机 控制中心
1.3 低压电器简介
漏电保护器
继 电 器
低压配电柜
断 路 器
交流接触器
1.3 低压电器简介
安装形式：固定式 插拔式 抽屉式
控制器：热磁式 单磁式 电子式
扩展功能：通讯 电动操作 漏电保护
2.2 空气开关分类
3、MCB 微型断路器

电气元件 — 断路器
ABB微型断路器：
精品课件
电气元件 — 断路器
ABB微型断路器型号说明：
精品课件
电气元件 — 断路器
ABB微型断路器型号说明：
精品课件
电气元件 — 交流接触器
交流接触器 交流接触器的图片：
精品课件
电气元件 — 交流接触器
交流接触器图片
精品课件
电气元件 — 交流接触器
精品课件
①欠压脱扣器 ②过电流脱扣器 ③过载脱扣器 3、脱扣机构和操作机构是断路器的机械传动部件，当脱扣结构接 收到信号后由断路器切断电路。
精品课件
电气元件 — 断路器
二、断路器工作原理
释放弹簧
锁钩
过载脱 扣器
过流 脱扣器
欠压 脱扣器
主触点 手动闭合
连杆装置 衔铁
精品课件
电气元件 — 断路器
三、断路器符号： 1)文字符号：QF 2)图形符号： QF 单极
10
380/220 4/2.2KW
CJ20-16 50H z
5A
、 127 、 220
16
380/220
7.5/4.5K W
CJ20-100
、
100
380/220 50/58KW
380
精品课件
电气元件 — 交流接触器
ABB交流接触器主要型号：
型号 线圈 A系列 交流 AF系列 交直流 AL系列 直流
线圈电压 额定电 流
24,48,110，9~300 220,380
20-60, 50~16 48-130， 50 100-250， 250-500 12,24,42, 9~40 110,220
主触 点数 量 30/4 0/22

实现延时。
● 延时范围较宽、结构简单、工作可靠、价格低廉、寿命长。
● 延时时间有0.4～180s和0.4～60s两种规格。
➢电动式：
● 包括同步电动机、减速齿轮机构、电磁离合系统及执行机
构。
● 延时时间长，可达数十小时，延时精度高。
● 结构复杂，体积较大。
➢电子式：
● 数字计数式，包括脉冲发生器、计数器、显示器、放大器
李自成

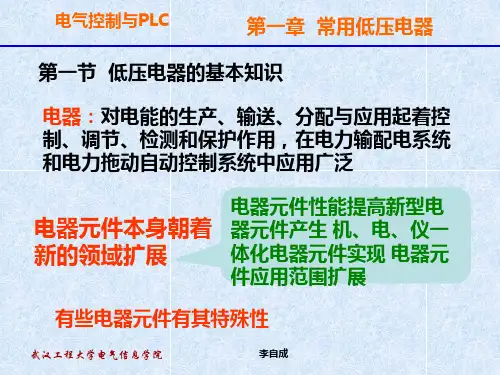

电气控制与PLC
第一章 常用低压电器
➢直流接触器：远距离通断直流电路或控制直流 电动机的频繁起停。 ➢工作原理：与交流接触器基本相同。
武汉工程大学电气信息学院
李自成
电气控制与PLC
第一章 常用低压电器
接触器主要技术参数：
➢线圈电压 ➢主触点额定电流、额定电压 ➢辅助触点额定电流、对数 ➢接触器极数 ➢接触器机械寿命、电寿命
继电特性曲线： x2：继电器吸合值 x1：继电器释放值
继电器的重要参数：
➢返回系数：k＝x1/ x2
● 释放弹簧的松紧 程度
● 铁心与衔铁间非 磁性垫片的厚薄 ➢吸合时间：
线圈接受电信号到衔 铁完全吸合所需的时间 ➢释放时间：
线电气信息学院
李自成
电气控制与PLC
直流为(70％～300％)IN
武汉工程大学电气信息学院
李自成
电气控制与PLC
第一章 常用低压电器
过流电流继电器 欠流电流继电器
武汉工程大学电气信息学院
李自成
电气控制与PLC
第一章 常用低压电器
➢欠电流继电器：当电路电流过低时立即将电路切断
● 线圈电流大于或等于吸合整定电流时，继电器吸合 ● 线圈电流低于释放整定电流时，继电器释放 ● 动作电流整定范围：

电动式等。
空气式时间继电器 电子式时间继电器 电动式时间继电器
空气式时间继电器
构成：电磁机构+触头+汽缸（活塞） 原理：利用空气阻尼的原理工作。
图1.4.3 a通电延时型、b断电延时型 主要参数：
延时类型及触点 吸引线圈电压， 延时范围 0.4~60S或0.4~180S 电气符号：图1.4.4 特点：价低、可靠、定时精度差
可组合性方向发展。
第一章 常用低压电器
1.1电磁式低压电器 1.2接触器（交流、直流） 1.3低压断路器和低压隔离器 1.4继电器 1.5熔断器 1.6主令电器
1.1 电磁式低压电器
定义：利电磁式机构原理工作的低压电器。 构成：电磁式电器：电磁机构+执行机构+灭
弧装置
1.1 电磁式低压电器
1.1.1 电磁机构 ①结构：固定铁心，衔铁，电磁线圈。（吸引线圈） ②分类：直动式，拍合式。
指式：线接触，滚动摩擦，适用于大电 流。 材料：黄铜—指式；银铜合金—桥式
1.1 电磁式低压电器
1.1.3 灭弧系统 用途：用于熄灭触头分断负载电流时产生的
电弧。 电弧种类：交流电弧和直流电弧
交流电弧存在交流过零点，电弧易熄灭 灭弧原理：
①迅速拉长电弧 ②冷却和去游离法
1.3 低压断路器和低压隔离器
1.4.6 固态继电器
构成：由电力开关器件组成，由输入信号电压，控制输出电子器 件导通。
用途：为无触点继电器，无火花。广泛应用在数字电路和计控系 统。
分类：交流输出和直流输出两大类。 （AC—SSR、DC—SSR）分别用来通断交/直流负载。
应用举例（AC—SSR）参见图1.4.9： 原理： 1.2端施加US时，3.4端接通。 1.2端无US时，3.4端开关截止。

隔离开关符号：
1)文图片
电工作业基础培训
常用的低压电器元 件及电气图形符号
? 低压电器元件及电气图形符号
? 1、隔离开关 2、熔断器3、断路器4、接触器5、 热继电器6、转换开关 7、按钮8、信号灯9、限 位开关 10、其他继电器
? 隔离开关图片
隔离开关（俗称“刀闸” ），即在分位置时，触头间有符合规定要求
的绝缘距离和明显的断开标志；在合位置时，能承载正常回路条件下的 电流及在规定时间内异常条件（例如短路）下的电流的开关设备。主要 功能：不带负荷分断和接通线路。

KM2
控制电路
;. Page: 40
40
KM1
这样实现顺序 控制可不可以?
不可以 ! 两电机各自要有独立 的电源；这样接，主触头 （KM1）的负荷过重。
KM2
KH
KH
M
M
3~ 主电路
Date: 2021/4/10
3~
;. Page: 41
SB1 SB2
KM1
KM1 SB3
KM2 控制电路
KM2
41
＃2 电机
M2
＃1 电机
M1
Date: 2021/4/10
;. Page: 39
39
顺序控制电路（1）：两电机只保证起动的先后顺序， 没有延时要求。
A BC
A BC
SB1 SB2
FU
FU
KH1 KM1
KM1 KH1
KM2
KM1
KH2
SB3
KM2
KM1
SB4
KH2
M
M
3~
3~
主电路
Date: 2021/4/10
M 3~
;. Page: 13
自保持
13
1.1.6 继电器
继电器和接触器的工作原理一样。主要区别在于，触发器 的主触头可以通过大电流，而继电器的 触头只能通过小电流。 所以，继电器只能用于控制电路中。
继电器类型：
中间继电器 电压继电器 电流继电器 时间继电器（具有延时功能） 热继电器（做过载保护） …...
A BC
控制 关系
SB3：点动 SB2：连续运行
QS
SB1
KM
FU
SB2
KH
KM KM
SB3

HH
极数 额定电流 设计序号 封闭式负荷开关
常用的HH3和HH4系列封闭式负荷开关
第一章 常用低压电器
3.组合开关
组合开关又名转换开关,实质上也是一种刀开关， 只不过一般刀开关的操作手柄是在垂直于其安装 面的平面内向上或向下转动
(1)外形结构
(2)型号含义
HZ
QS
极数
类型
额定电流
设计序号
组合开关
一章 常用低压电器
FR
设计序号
热
继电器
第一章 常用低压电器
二、时间继电器
时间继电器也称为延时继电器，它在电气控制系统中起着 延时控制的作用。 1.时间继电器的工作方式
按延时方式来分类 通电延时型 断电延时型
2.时间继电器的外形结构
KT
KT
KT KT KT
第一章 常用低压电器
三、中间继电器
中间继电器的主要作用是起中间转换作用，它是将一个信号 变成多个信号的继电器，其输入信号为线圈的通、断电，输 出信号是触点的断开和闭合。 1.外形结构 2.型号含义
第一章 常用低压电器
1.5 继电器
继电器是一种根据电气量电压和电流或非电气量温度、转速、时间等， 变化而接通或断开控制电路的自动切换电器。
一、热继电器
用途：电动机在运行中常会遇到过载情况，但只要过载不严重，绕组
不超过允许温升，这种过载是允许的。
1.外形和符号
2.型号含义
FR
JR
D
带断相保护
极数
额定电流
二、常用的低压控制电器
接触器：
交流接触器和直流接触器
一般继电器： 电磁式继电器、时间继电器
电磁式继电器：电压继电器、电流继电器

1
电磁铁
六、低压执行电器
六、低压执行电器
2 电磁离合器
六、低压执行电器
七、接线端子
七、接线端子
七、接线端子
七、接线端子
七、接线端子
八、应用案例
八、应用案例
闸刀开关 QS
电气原理图
交流接触器 KM
熔断器 FU 按钮（常闭） SB
热继电器 FR
三相异步 电动机
M
按钮（常开） SB M 3~
2、分类 低压配电电器:用于供电，如刀开关、断路器等； 低压控制电器:用于控制，如接触器、继电器、控制器等； 低压主令电器:用于发送控制指令，如按钮、主令开关、行程开关和万能转换开关等； 低压保护电器:用于安全保护，如熔断器、热继电器、电压继电器、电流继电器等。 低压执行电器:用于执行和传动功能的电路，如电磁铁、电磁离合器等。
主要内容

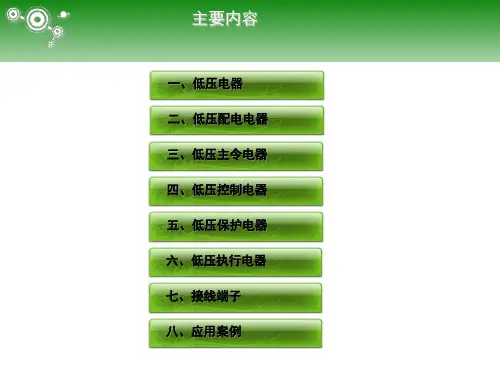

一、低压电器 二、低压配电电器 三、低压主令电器 四、低压控制电器 五、低压保护电器 六、低压执行电器 七、接线端子 八、应用案例
一、低压电器
一、低压电器
1、定义 电器： 凡是能对电路进行切换、控制、保护、检测、变换和调节的元件。 高压电器： 指额定电压为3000V及以上的电器。 低压电器： 指工作在交流电压1200V、直流1500V及以下电器。
g) 延时闭合的动断触点 h) 瞬时动合触点 i) 瞬时动断触点
四、低压控制电器
四、低压控制电器
四、低压控制电器
四、低压控制电器
四、低压控制电器
4 速度继电器
作用：用作笼式三相异步电机的反接制动控制. 结构：定子、转子（与电机相连）、触点 符号：KS 工作原理：电机----转子(永久磁铁)旋转----旋转磁场对定子产生力矩---定子---摆锤推动动触点-----常闭开、常开合；电机转速↓---定子摆角↓----动触点复位. 动作转速：n>120r/min 复位转速：n<100r/min

❖ 灭弧措施：吹弧、拉弧、长弧割短弧、多断口灭弧、 利用介质灭弧、改善触头表面材料 。
第二节 开关电器
一、刀开关
❖ 作用：隔离电源，不频繁通断电路 ❖ 分类：
✓ 按刀的级数分:单极、双极和三极 ✓ 按灭弧装置分：带灭弧装置和不带灭弧装置 ✓ 按刀的转换方向分为：单掷和双掷 ✓ 按接线方式分为：板前接线和板后接线 ✓ 按操作方式分为：手柄操作和远距离联杆操作 ✓ 按有无熔断器分：带熔断器和不带熔断器
第一章 常用低压电器

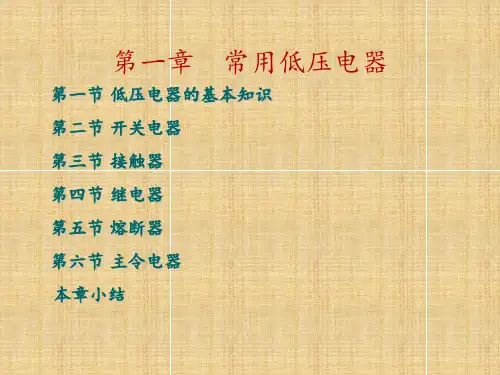

第一节 低压电器的基本知识 第二节 开关电器 第三节 接触器 第四节 继电器 第五节 熔断器 第六节 主令电器 本章小结
第一节 低压电器的基本知识
一、低压电器的ቤተ መጻሕፍቲ ባይዱ类
• 按电器的动作性质分 ：手动电器和自动电器 • 按电器的性能和用途分：控制电器和保护电器 • 按有无触点分：有触点电器和无触点电器 • 按工作原理分：电磁式电器和非电量控制电器。
❖ 原理：线圈通入电流，产生磁场，经铁芯、衔铁和气 隙形成回路，产生电磁力，将衔铁吸向铁芯。
第一节 低压电器的基本知识
二、电磁式电器
2.短路环——减小衔铁吸合时产生的振动和噪音。
短路环
铁芯 线圈
衔铁
第一节 低压电器的基本知识
二、电磁式电器
3.触头系统——通过触头的开合控制电路通、断。
❖ 类型
桥式触头 指形触头
三、接触器的符号
KM
KM
KM
KM 线圈
主触点 常开辅助触点 常闭辅助触点
第三节 接触器
四、接触器的主要技术指标
额定电压
交流接触器： 127、220、380、500V 直流接触器： 110、220、440V
额定电流

U< KA KA KA
欠电压继电器
U> KA KA KA
过电压继电器
Date: 2021/3/17
Page: 34
CH1 常用低压电器
第四节 继电器
三、中间继电器
中间继电器实质上是一种电压继电器， 的扩展触点的数量。另外其触头的额定电 流较大。结构和工作原理与接触器相同。 但它触点数量较多，在电路中主要是起控 制信号的传递作用。
Page: 29
CH1 常用低压电器
第四节 继电器
❖ 作用：控制、放大、联锁、保护和调节 ❖ 分类：
✓ 按用途分 ：控制和保护继电器 ✓ 按动作原理分：电磁式、感应式、电动式、电子式、
机械式 ✓ 按输入量分：电流、电压、时间、速度、压力 ✓ 按动作时间分：瞬时、延时继电器 ❖ 特点：额定电流不大于5A
CH1 常用低压电器
第三节 接触器
四、接触器的使用选择原则
➢ 根据电路中负载电流的种类选择接触器的类型； ➢ 接触器的额定电压应大于或等于负载回路的额定电 压； ➢ 吸引线圈的额定电压应与所接控制电路的额定电压 等级一致； ➢ 额定电流应大于或等于被控主回路的额定电流。
Date: 2021/3/17
2 1
3
5
远距离跳 闸，对电 路不起保 护作用
4
6 7
1．1主-主触触头头2．自由2脱-扣自器由3脱．扣过器电流脱3扣-器过4电．流分脱励扣脱器扣器 4-分励脱5扣．器热脱扣5-器热6．脱失扣压器脱6扣-失器压7．脱按扣钮器 7-按钮
塑壳式低压断路器原理图
Date: 2021/3/17
Page: 18
Date: 2021/3/17
Page: 9
CH1 常用低压电器
