常用低压电气元件介绍

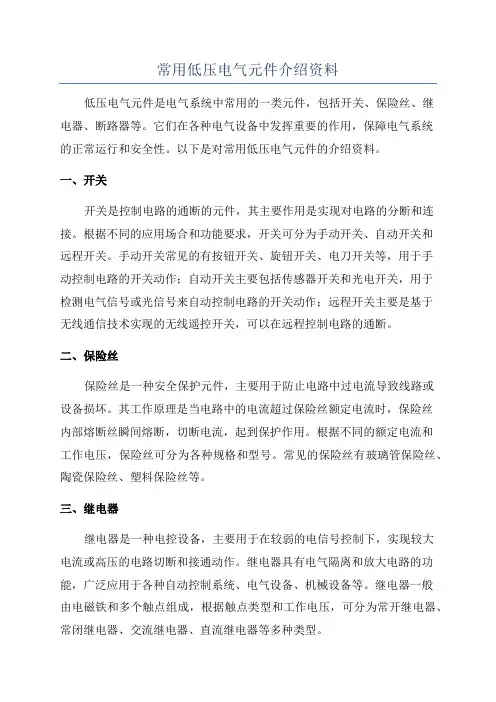

常用低压电气元件介绍资料低压电气元件是电气系统中常用的一类元件，包括开关、保险丝、继电器、断路器等。

它们在各种电气设备中发挥重要的作用，保障电气系统的正常运行和安全性。

以下是对常用低压电气元件的介绍资料。

一、开关开关是控制电路的通断的元件，其主要作用是实现对电路的分断和连接。

根据不同的应用场合和功能要求，开关可分为手动开关、自动开关和远程开关。

手动开关常见的有按钮开关、旋钮开关、电刀开关等，用于手动控制电路的开关动作；自动开关主要包括传感器开关和光电开关，用于检测电气信号或光信号来自动控制电路的开关动作；远程开关主要是基于无线通信技术实现的无线遥控开关，可以在远程控制电路的通断。

二、保险丝保险丝是一种安全保护元件，主要用于防止电路中过电流导致线路或设备损坏。

其工作原理是当电路中的电流超过保险丝额定电流时，保险丝内部熔断丝瞬间熔断，切断电流，起到保护作用。

根据不同的额定电流和工作电压，保险丝可分为各种规格和型号。

常见的保险丝有玻璃管保险丝、陶瓷保险丝、塑料保险丝等。

三、继电器继电器是一种电控设备，主要用于在较弱的电信号控制下，实现较大电流或高压的电路切断和接通动作。

继电器具有电气隔离和放大电路的功能，广泛应用于各种自动控制系统、电气设备、机械设备等。

继电器一般由电磁铁和多个触点组成，根据触点类型和工作电压，可分为常开继电器、常闭继电器、交流继电器、直流继电器等多种类型。

四、断路器断路器是一种用于保护电气系统的开关装置，主要用于过载保护和短路保护。

它具有自动切断电路的功能，可以在电路中出现过载或短路故障时快速切断电流，保护线路或设备不受损坏。

断路器根据不同的断路器额定电流和额定间隔，可分为空气断路器、塑壳断路器、真空断路器、油浸断路器等不同类型。

五、插座插座是用于连接电器设备和供电系统的接口，通常由插头和插座两部分组成。

插座可根据不同的供电电压和电流需求，分为大型插座和小型插座。

大型插座通常用于家庭和办公场所，用于连接电视、电脑、空调等较大功率的电器设备。

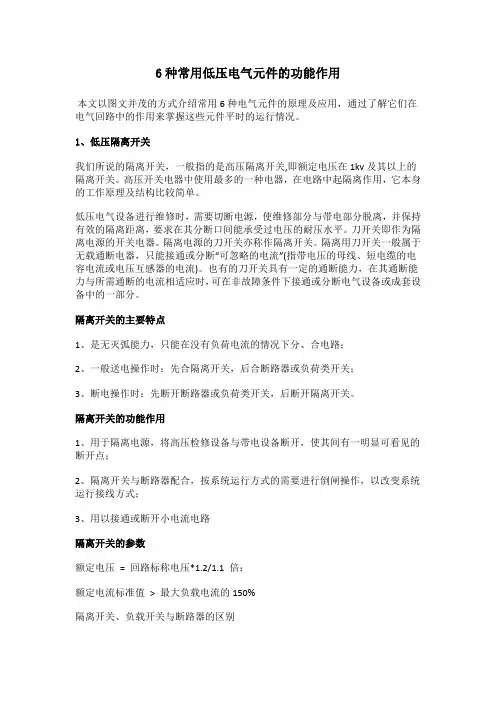

6种常用低压电气元件的功能作用本文以图文并茂的方式介绍常用6种电气元件的原理及应用，通过了解它们在电气回路中的作用来掌握这些元件平时的运行情况。

1、低压隔离开关我们所说的隔离开关，一般指的是高压隔离开关,即额定电压在1kv及其以上的隔离开关。

高压开关电器中使用最多的一种电器，在电路中起隔离作用，它本身的工作原理及结构比较简单。

低压电气设备进行维修时，需要切断电源，使维修部分与带电部分脱离，并保持有效的隔离距离，要求在其分断口间能承受过电压的耐压水平。

刀开关即作为隔离电源的开关电器。

隔离电源的刀开关亦称作隔离开关。

隔离用刀开关一般属于无载通断电器，只能接通或分断“可忽略的电流”(指带电压的母线、短电缆的电容电流或电压互感器的电流)。

也有的刀开关具有一定的通断能力，在其通断能力与所需通断的电流相适应时，可在非故障条件下接通或分断电气设备或成套设备中的一部分。

隔离开关的主要特点1、是无灭弧能力，只能在没有负荷电流的情况下分、合电路；2、一般送电操作时：先合隔离开关，后合断路器或负荷类开关；3、断电操作时：先断开断路器或负荷类开关，后断开隔离开关。

隔离开关的功能作用1、用于隔离电源，将高压检修设备与带电设备断开，使其间有一明显可看见的断开点；2、隔离开关与断路器配合，按系统运行方式的需要进行倒闸操作，以改变系统运行接线方式；3、用以接通或断开小电流电路隔离开关的参数额定电压= 回路标称电压*1.2/1.1 倍；额定电流标准值> 最大负载电流的150%隔离开关、负载开关与断路器的区别1、隔离开关在电路中起明显断开点的作用，以保证维修时人员的安全，一般只能切断线路的空载电流，不能切断负荷电流和短路电流；2、负荷开关也起隔离作用，并且能切断负荷电流；3、断路器能切断负荷电流和短路（故障）电流，故障时能够自动跳闸。

另外，某些型号的断路器也具有隔离功能，可以作为隔离电气使用。

2、断路器断路器是能够关合、承载和开断正常回路条件下的电流，并能关合、在规定的时间内承载和开断异常回路条件（包括短路条件）下的电流的开关装置。

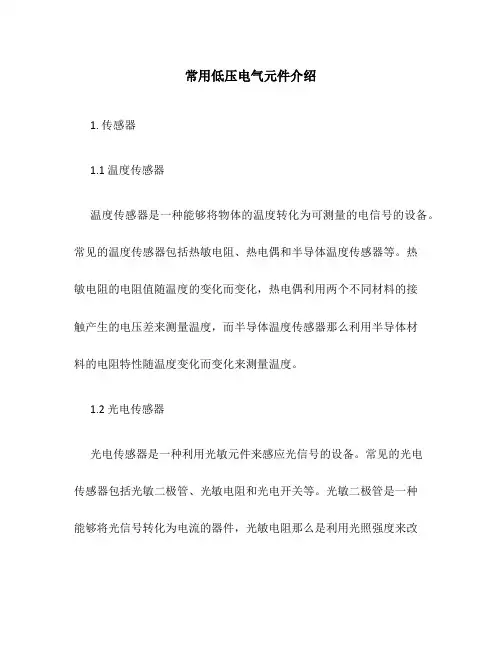

常用低压电气元件介绍1. 传感器1.1 温度传感器温度传感器是一种能够将物体的温度转化为可测量的电信号的设备。

常见的温度传感器包括热敏电阻、热电偶和半导体温度传感器等。

热敏电阻的电阻值随温度的变化而变化，热电偶利用两个不同材料的接触产生的电压差来测量温度，而半导体温度传感器那么利用半导体材料的电阻特性随温度变化而变化来测量温度。

1.2 光电传感器光电传感器是一种利用光敏元件来感应光信号的设备。

常见的光电传感器包括光敏二极管、光敏电阻和光电开关等。

光敏二极管是一种能够将光信号转化为电流的器件，光敏电阻那么是利用光照强度来改变电阻值，而光电开关那么是通过光敏元件感应光信号来控制开关动作。

2. 开关2.1 继电器继电器是一种能够通过电磁力作用来控制电路开关的电气元件。

继电器由电磁线圈和一组触点组成，当电磁线圈通电时，会产生电磁力引起触点动作。

继电器常用于电路的控制和保护，可以实现接通、断开和切换电路等功能。

2.2 开关按钮开关按钮是一种常用的电气元件，用于手动控制电路的开关。

开关按钮通常由按钮和电气接触装置组成，当按钮按下时，接触装置闭合或断开电路。

开关按钮广泛应用于各种电气设备和控制系统中，用于控制电源、启动和停止设备等。

3.1 保险丝保险丝是一种常见的过载保护装置，用于在电路过载时自动切断电流，以保护电气设备和电路不受损坏。

保险丝一般由导电丝和保护管组成，当电流超过保险丝额定电流时，导电丝会熔断从而切断电路。

3.2 断路器断路器是一种能够在电路过载和短路时自动切断电流的保护装置。

断路器通常由触发装置和熔断器组成，触发装置可以根据电流大小和时间特性来进行灵敏的判断和动作，而熔断器那么在电流过载时熔断，切断电路。

断路器可以重复使用，并且可以手动复位。

4.1 开关电源开关电源是一种能够将交流电转换为直流电供应电气设备的装置。

开关电源通过开关元件控制输入交流电的导通和截止，使得输出电压稳定在所需要的值。

开关电源具有高效率、体积小、重量轻等优点，广泛应用于电子设备和工业自动化领域。

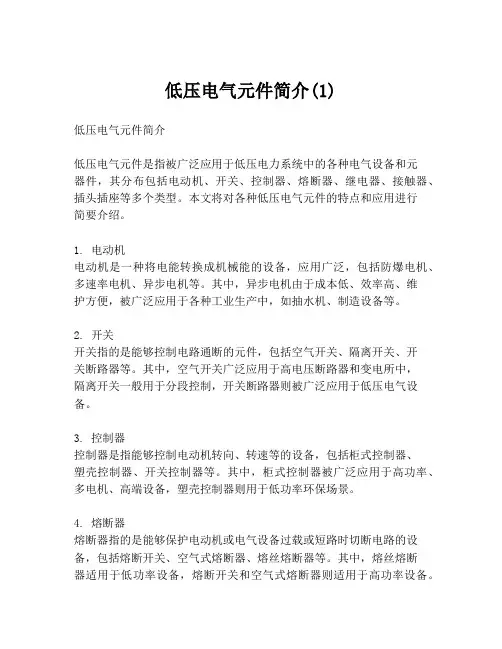

低压电气元件简介(1)低压电气元件简介低压电气元件是指被广泛应用于低压电力系统中的各种电气设备和元器件，其分布包括电动机、开关、控制器、熔断器、继电器、接触器、插头插座等多个类型。

本文将对各种低压电气元件的特点和应用进行简要介绍。

1. 电动机电动机是一种将电能转换成机械能的设备，应用广泛，包括防爆电机、多速率电机、异步电机等。

其中，异步电机由于成本低、效率高、维护方便，被广泛应用于各种工业生产中，如抽水机、制造设备等。

2. 开关开关指的是能够控制电路通断的元件，包括空气开关、隔离开关、开关断路器等。

其中，空气开关广泛应用于高电压断路器和变电所中，隔离开关一般用于分段控制，开关断路器则被广泛应用于低压电气设备。

3. 控制器控制器是指能够控制电动机转向、转速等的设备，包括柜式控制器、塑壳控制器、开关控制器等。

其中，柜式控制器被广泛应用于高功率、多电机、高端设备，塑壳控制器则用于低功率环保场景。

4. 熔断器熔断器指的是能够保护电动机或电气设备过载或短路时切断电路的设备，包括熔断开关、空气式熔断器、熔丝熔断器等。

其中，熔丝熔断器适用于低功率设备，熔断开关和空气式熔断器则适用于高功率设备。

5. 继电器继电器指的是能够进行电磁控制和信号转换的设备，包括电磁继电器、固态继电器、时间继电器等。

其中，电磁继电器广泛应用于家电、电脑机箱等场合。

6. 接触器接触器是指能够进行空气断开的大功率电气设备，包括电磁接触器、交期接触器、调节器等。

其中，电磁接触器被广泛应用于工业自动化生产中，交期接触器用于计算机房的电力设备中。

7. 插头插座插头插座指的是能够插拔电器的设备，包括插头、插座、插头插座组合等。

其中，插头插座组合被广泛应用于住宅生活用电设备上，如电视机、电冰箱、空调等。

综上所述，低压电气元件包括电动机、开关、控制器、熔断器、继电器、接触器、插头插座等多种类型，每种类型设备均有其特点和应用场景。

在工业生产和生活中，低压电气元件发挥着不可或缺的作用。

常用低压电气元件介绍低压电气元件是指在电力系统中工作电压低于1000伏的各种电气元件。

它们广泛应用于建筑、工业、交通和家庭等领域，起到了保护、控制、分配和传输电能的作用。

下面将介绍几种常用的低压电气元件。

1.断路器：断路器是低压电气系统中最常用的保护装置之一，主要用于保护各种电气设备免受短路和过载的损害。

断路器能够在电路发生故障时迅速切断电流，保护电气设备的安全运行。

2.熔断器：熔断器是一种保护装置，它能够在电路中故障电流超过额定电流时熔断，起到保护电气设备的作用。

熔断器通常由金属丝或环路制成，当电流过大时，金属丝或环路会熔断，切断电路，防止故障扩大。

3.接触器：接触器是一种电磁开关，它能够远程控制电路的开关状态。

接触器通常由控制电路和主回路组成，当控制电路通电时，通过电磁作用原理使主回路接通或切断。

接触器广泛应用于控制电动机和其他大功率电器设备。

4.开关：开关是一种用于切换电路的装置，它通常包括一个或多个开关单元。

开关能够将电路连接或切断，实现对电器设备的控制。

开关广泛应用于家庭、办公室和工业场所等场合。

5.保护继电器：保护继电器是一种装置，能够监测电气设备工作状态并迅速做出响应。

保护继电器具有过载、短路、电压不平衡、过电压和欠电压等保护功能，可以防止电气设备损坏和人身危险。

6.接地保护装置：接地保护装置用于将电气设备的金属部分与地之间建立可靠的连接，以保护人员免受触电危险。

接地保护装置能够检测到电气设备的接地故障，并及时切断故障电路，确保人员的安全。

7.变压器：变压器用于将电能从一种电压转换为另一种电压，以满足不同设备的电压需求。

变压器广泛应用于电力系统、工业设备、家庭电器等领域。

8.控制电缆：控制电缆用于传输控制信号，通常由多根绞合在一起的导线组成。

控制电缆具有良好的抗干扰能力和可靠的传输性能，用于连接自动化设备和控制系统。

9.接线端子：接线端子用于连接电气设备的导线，起到固定和导电的作用。

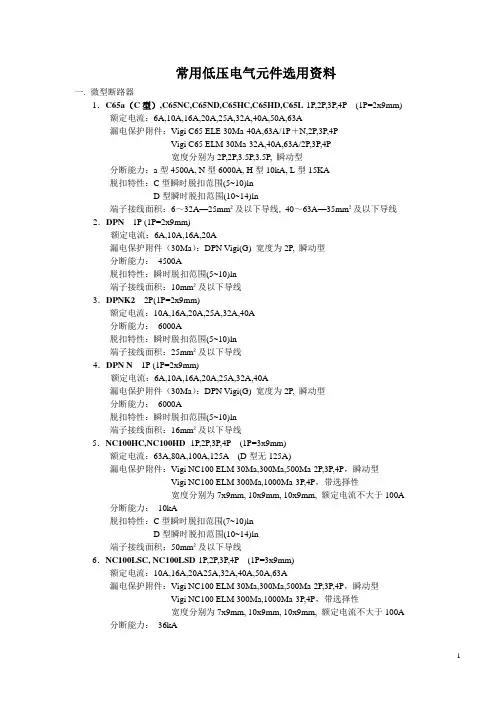

常用低压电气元件选用资料一. 微型断路器1．C65a（C型）,C65NC,C65ND,C65HC,C65HD,C65L-1P,2P,3P,4P (1P=2x9mm) 额定电流：6A,10A,16A,20A,25A,32A,40A,50A,63A漏电保护附件：Vigi C65 ELE 30Ma-40A,63A/1P＋N,2P,3P,4PVigi C65 ELM 30Ma-32A,40A,63A/2P,3P,4P宽度分别为2P,2P,3.5P,3.5P, 瞬动型分断能力：a型4500A, N型6000A, H型10kA, L型15KA脱扣特性：C型瞬时脱扣范围(5~10)lnD型瞬时脱扣范围(10~14)ln端子接线面积：6～32A—25mm²及以下导线, 40～63A—35mm²及以下导线2．DPN1P (1P=2x9mm)额定电流：6A,10A,16A,20A漏电保护附件（30Ma）：DPN Vigi(G) 宽度为2P, 瞬动型分断能力：4500A脱扣特性：瞬时脱扣范围(5~10)ln端子接线面积：10mm²及以下导线3．DPNK22P(1P=2x9mm)额定电流：10A,16A,20A,25A,32A,40A分断能力：6000A脱扣特性：瞬时脱扣范围(5~10)ln端子接线面积：25mm²及以下导线4．DPN N1P (1P=2x9mm)额定电流：6A,10A,16A,20A,25A,32A,40A漏电保护附件（30Ma）：DPN Vigi(G) 宽度为2P, 瞬动型分断能力：6000A脱扣特性：瞬时脱扣范围(5~10)ln端子接线面积：16mm²及以下导线5．NC100HC,NC100HD -1P,2P,3P,4P (1P=3x9mm)额定电流：63A,80A,100A,125A (D型无125A)漏电保护附件：Vigi NC100 ELM 30Ma,300Ma,500Ma-2P,3P,4P，瞬动型Vigi NC100 ELM 300Ma,1000Ma-3P,4P，带选择性宽度分别为7x9mm, 10x9mm, 10x9mm, 额定电流不大于100A 分断能力：10kA脱扣特性：C型瞬时脱扣范围(7~10)lnD型瞬时脱扣范围(10~14)ln端子接线面积：50mm²及以下导线6．NC100LSC, NC100LSD-1P,2P,3P,4P (1P=3x9mm)额定电流：10A,16A,20A25A,32A,40A,50A,63A漏电保护附件：Vigi NC100 ELM 30Ma,300Ma,500Ma-2P,3P,4P，瞬动型Vigi NC100 ELM 300Ma,1000Ma-3P,4P，带选择性宽度分别为7x9mm, 10x9mm, 10x9mm, 额定电流不大于100A 分断能力：36kA脱扣特性：C型瞬时脱扣范围(7~10)lnD型瞬时脱扣范围(10~14)ln端子接线面积：50mm²及以下导线7．C120NC, C120ND-1P,2P,3P,4P (1P=3x9mm)额定电流：125A漏电保护附件：Vigi C120 ELM 300Ma-2P,3P,4P，瞬动型Vigi C120 ELM 300Ma-2P,3P,4P，延时型宽度分别为7x9mm, 10x9mm, 10x9mm, 额定电流不大于125A 分断能力：10kA脱扣特性：C型瞬时脱扣范围(7~10)lnD型瞬时脱扣范围(10~14)ln端子接线面积：软电缆35mm²及以下，硬电缆50mm²及以下二. 微型隔离开关INT100-1P ,2P,3P,4P(1P=2x9mm)额定电流：32A,40A,63A,80A,100A端子接线面积：50mm²及以下导线三. 塑壳断路器1. CM1系列壳架等级额定电流Inm：63, 100, 160, 225, 400, 630, 800A额定极限分断能力：C基本型25,35KaL标准型25,35,50kAM较高分断型50,65,75kAH高分断型85,100kA额定电流：63A-10A,16A,20A,25A,32A,40A,50A,63A100A-16A,20A,25A,32A,40A,50A,63A,80A,100A160A-100A,125A,140A,160A225A-125A,140A,160A,180A,200A,225A400A-225A,250A,315A,350A,400A630A-400A,500A,630A800A-630A,700A,800A极数：2P,3P,4P脱扣器方式及附件代号（后三位）：200表示仅有电磁（瞬时）脱扣器的断路器（泵房用）300表示带有热动－电磁（复式）脱扣器的断路器(正常用)000不带脱扣器及附件的断路器308带报警触头的断路器310带分励脱扣器的断路器（非消防泵房火灾报警用）320带辅助触头的断路器330带欠电压脱扣器的断路器（住宅进户用）340带分励脱扣器及辅助触头的断路器350带分励脱扣器及欠电压脱扣器的断路器318带分励脱扣器及报警触头的断路器338带欠电压脱扣器及报警触头的断路器2. CM1L系列（带漏电保护）壳架等级额定电流Inm：100, 225, 400, 630额定电流：100A-(10A),16A,20A,25A,32A,40A,50A,63A,80A,100A225A-100A,125A,140A,160A,180A,200A,225A400A-225A,250A,315A,350A,400A630A-400A,500A,630A极数：3P,4P脱扣器方式及附件代号：首位数字2表示电磁（瞬时）脱扣器，3表示热动－电磁（复式）脱扣器，后二位数字表示内部附件代号208，308带报警触头的断路器210，310带分励脱扣器的断路器220，320带辅助触头的断路器230，330带欠电压脱扣器的断路器228，328带辅助触头及报警触头的断路器漏电附件动作电流：100mA, 300mA, 500mA, 1000mA四. 熔断器RT14-20 6A,10A,16A,20ART14-32 6A,10A,16A,20A,25A,32ART14-63 10A,16A,20A,25A,32A,40A,50A,63ART0-50 5A,10A,15A,20A,25A,30A,40A,50ART0-100 30A,40A,50A,60A,80A,100ART0-200 (80A),(100A),120A,150A,200ART0-400 (150A),200A,250A,300A,350A,400ART0-600 (350A),(400A),450A,500A,550A,600ANT006A,10A,16A,20A,25A,32A,35A,40A,50A,63A,80A,100A,125A,160ANT06A,10A,16A,20A,25A,32A,40A,50A,63A,80A,100A,125A,160ANT180A,100A,125A,160A,200A,225A,250ANT2125A,160A,200A,225A,250A,300A,315A,355A,400ANT3315A,355A,400A,425A,500A,630ANT4800A,1000A五. 刀熔开关1. QSA-63,125 2P,3P,4P NT00QSA-160,250 2P,3P,4P NT1QSA- 400,630 2P,3P NT22. HR5-100 NT00-6A,10A, 16A,20A,25A,32A,35A,40A,50A,63A,80A,100A,125A,160AHR5-200 NT1-80A,100A,125A,160A,200A,250AHR5-400 NT2-125A,160A,200A, 250A,300A,315A,355A,400AHR5-630 NT3-315A,355A,400A,425A,500A,630A注：当HR5系列开关用于电动机电路中，允许熔断体电流值大于开关约定发热电流。

6种常用低压电气元件功能作用低压电气元件是在低压电力系统中广泛应用的一类电气设备，主要用于电能转换、传输和控制等功能。

以下是6种常用的低压电气元件及其功能作用的详细介绍：1.接触器接触器是一种用于控制电流的电器装置，通常由电磁铁和一对触点组成。

通过控制电磁铁的通断，可以实现对电路的开关控制，用于启动、停止电机或其他大功率负载。

接触器具有断路能力强、可靠性高、寿命长的特点，广泛应用于工业控制系统中。

2.断路器断路器是一种用于保护电路安全和设备的电气开关装置。

当电路超载或短路时，断路器会迅速切断电路，防止过电流损坏设备和线路，保证电气系统的安全运行。

断路器具有响应速度快、断开能力强以及可重复使用的特点，是低压电气系统中常用的保护设备。

3.保护继电器保护继电器是一种用于监测电气系统工作状态并实现保护功能的装置。

根据不同的保护需求，保护继电器可实现过载保护、短路保护、欠压保护等多种保护功能。

它能够及时判断系统异常情况，并发出警报信号或切断电路，以防止设备损坏或人身安全受到威胁。

4.隔离开关隔离开关是一种用于切断电路的装置，主要用于对电气设备进行安全维护和检修。

隔离开关能够切断电路的同时，将设备与电源彻底隔离，避免电气事故的发生。

在隔离开关断开电路后，操作人员可进行维护工作，确保工作安全，提高维护效率。

5.控制按钮控制按钮是一种常用的低压电气元件，在控制电路中起到控制气动、电动、液动设备的作用。

控制按钮通常由按钮、指示灯和继电器等装置组成，通过按下按钮或转动开关来改变电路状态，实现设备的启动、停止、正转、反转等动作。

它具有操作灵活、可靠性高的特点，广泛应用于各种工业自动化控制系统中。

6.电动机保护器电动机保护器是一种用于保护电动机的安全运行的装置。

它通过监测电动机的电流、电压和温度等参数，实时判断电动机的工作状态，并在发生过载、过压、欠压、过温等异常情况时切断电路，以防止电动机损坏。

电动机保护器具有准确灵敏、可靠性高、操作简便的特点，对于保护电动机系统及其输配电线路起到了重要作用。

低压电气元器件的分类
低压电气元器件是用于低电压（一般为1000V及以下）电路中的电子元器件。

根据其功能和类型，可以将低压电气元器件分为以下几类：
1. 开关类元器件：用于控制电路的通断。

包括开关、按钮、继电器、断路器等。

2. 保护类元器件：用于保护电路和设备免受过电流、过压等异常情况的损害。

包括熔断器、保险丝、过流保护器、过压保护器等。

3. 连接类元器件：用于连接电路中的导线和设备。

包括插座、连接器、接线端子等。

4. 控制类元器件：用于实现电路的控制和调节功能。

包括控制开关、电位器、调速器等。

5. 传感类元器件：用于感知环境和电路状态，并将其转化为电信号。

包括传感器、光电器件、温度传感器等。

6. 显示类元器件：用于显示电路状态或信息。

包括LED（发光二极管）、液晶显示、数码管等。

7. 保护设备类元器件：用于保护电气设备免受过电流、短路等故障的损害。

包括过载继电器、接触器等。

这只是低压电气元器件的一些常见分类，实际上还有很多其他类型的元器件，如电容器、电感器、变压器等。

根据具体的应用需求和电路设计，可以选择合适的低压电气元器件来完成电路的功能。
