常用低压电气元件介绍资料

6种常用低压电气元件的功能作用本文以图文并茂的方式介绍常用6种电气元件的原理及应用，通过了解它们在电气回路中的作用来掌握这些元件平时的运行情况。

1、低压隔离开关我们所说的隔离开关，一般指的是高压隔离开关,即额定电压在1kv及其以上的隔离开关。

高压开关电器中使用最多的一种电器，在电路中起隔离作用，它本身的工作原理及结构比较简单。

低压电气设备进行维修时，需要切断电源，使维修部分与带电部分脱离，并保持有效的隔离距离，要求在其分断口间能承受过电压的耐压水平。

刀开关即作为隔离电源的开关电器。

隔离电源的刀开关亦称作隔离开关。

隔离用刀开关一般属于无载通断电器，只能接通或分断“可忽略的电流”(指带电压的母线、短电缆的电容电流或电压互感器的电流)。

也有的刀开关具有一定的通断能力，在其通断能力与所需通断的电流相适应时，可在非故障条件下接通或分断电气设备或成套设备中的一部分。

隔离开关的主要特点1、是无灭弧能力，只能在没有负荷电流的情况下分、合电路；2、一般送电操作时：先合隔离开关，后合断路器或负荷类开关；3、断电操作时：先断开断路器或负荷类开关，后断开隔离开关。

隔离开关的功能作用1、用于隔离电源，将高压检修设备与带电设备断开，使其间有一明显可看见的断开点；2、隔离开关与断路器配合，按系统运行方式的需要进行倒闸操作，以改变系统运行接线方式；3、用以接通或断开小电流电路隔离开关的参数额定电压= 回路标称电压*1.2/1.1 倍；额定电流标准值> 最大负载电流的150%隔离开关、负载开关与断路器的区别1、隔离开关在电路中起明显断开点的作用，以保证维修时人员的安全，一般只能切断线路的空载电流，不能切断负荷电流和短路电流；2、负荷开关也起隔离作用，并且能切断负荷电流；3、断路器能切断负荷电流和短路（故障）电流，故障时能够自动跳闸。

另外，某些型号的断路器也具有隔离功能，可以作为隔离电气使用。

2、断路器断路器是能够关合、承载和开断正常回路条件下的电流，并能关合、在规定的时间内承载和开断异常回路条件（包括短路条件）下的电流的开关装置。

低压电气元件全面解析1隔离开关隔离开关：（我们所说的隔离开关，一般指的是高压隔离开关,即额定电压在1kv及其以上的隔离开关）高压开关电器中使用最多的一种电器，在电路中起隔离作用，它本身的工作原理及结构比较简单，但是由于使用量大，工作可靠性要求高，对变电所、电厂的设计、建立和安全运行的影响均较大。

隔离开关的主要特点：1、是无灭弧能力，只能在没有负荷电流的情况下分、合电路。

2、一般送电操作时：先合隔离开关，后合断路器或负荷类开关；3、断电操作时：先断开断路器或负荷类开关，后断开隔离开关。

隔离开关的功能作用：1、用于隔离电源，将高压检修设备与带电设备断开，使其间有一明显可看见的断开点。

2、隔离开关与断路器配合，按系统运行方式的需要进行倒闸操作，以改变系统运行接线方式。

3、用以接通或断开小电流电路。

隔离开关的参数：额定电压（KV）=回路标称电压*1.2/1.1 倍。

额定电流标准值应大于最大负载电流的150%。

2断路器断路器：是指能够关合、承载和开断正常回路条件下的电流，并能关合、在规定的时间内承载和开断异常回路条件（包括短路条件）下的电流的开关装置。

断路器可用来分配电能，不频繁地启动异步电动机，对电源线路及电动机等实行保护，当它们发生严重的过载或者短路及欠压等故障时能自动切断电路，其功能相当于熔断器式开关与过欠热继电器等的组合。

而且在分断故障电流后一般不需要变更零部件。

目前，已获得了广泛的应用。

断路器按其使用范围分为高压断路器，和低压断路器，高低压界线划分比较模糊，一般将3kV以上的称为高压电器。

断路器一般由触头系统、灭弧系统、操作机构、脱扣器、外壳等构成。

断路器的作用：切断和接通负荷电路，以及切断故障电路，防止事故扩大，保证安全运行。

而高压断路器要开断1500V，电流为1500-2000A的电弧，这些电弧可拉长至2m仍然继续燃烧不熄灭。

故灭弧是高压断路器必须解决的问题。

低压断路器也称为自动空气开关，可用来接通和分断负载电路，也可用来控制不频繁起动的电动机。

常用低压电气元件介绍1. 传感器1.1 温度传感器温度传感器是一种能够将物体的温度转化为可测量的电信号的设备。

常见的温度传感器包括热敏电阻、热电偶和半导体温度传感器等。

热敏电阻的电阻值随温度的变化而变化，热电偶利用两个不同材料的接触产生的电压差来测量温度，而半导体温度传感器那么利用半导体材料的电阻特性随温度变化而变化来测量温度。

1.2 光电传感器光电传感器是一种利用光敏元件来感应光信号的设备。

常见的光电传感器包括光敏二极管、光敏电阻和光电开关等。

光敏二极管是一种能够将光信号转化为电流的器件，光敏电阻那么是利用光照强度来改变电阻值，而光电开关那么是通过光敏元件感应光信号来控制开关动作。

2. 开关2.1 继电器继电器是一种能够通过电磁力作用来控制电路开关的电气元件。

继电器由电磁线圈和一组触点组成，当电磁线圈通电时，会产生电磁力引起触点动作。

继电器常用于电路的控制和保护，可以实现接通、断开和切换电路等功能。

2.2 开关按钮开关按钮是一种常用的电气元件，用于手动控制电路的开关。

开关按钮通常由按钮和电气接触装置组成，当按钮按下时，接触装置闭合或断开电路。

开关按钮广泛应用于各种电气设备和控制系统中，用于控制电源、启动和停止设备等。

3.1 保险丝保险丝是一种常见的过载保护装置，用于在电路过载时自动切断电流，以保护电气设备和电路不受损坏。

保险丝一般由导电丝和保护管组成，当电流超过保险丝额定电流时，导电丝会熔断从而切断电路。

3.2 断路器断路器是一种能够在电路过载和短路时自动切断电流的保护装置。

断路器通常由触发装置和熔断器组成，触发装置可以根据电流大小和时间特性来进行灵敏的判断和动作，而熔断器那么在电流过载时熔断，切断电路。

断路器可以重复使用，并且可以手动复位。

4.1 开关电源开关电源是一种能够将交流电转换为直流电供应电气设备的装置。

开关电源通过开关元件控制输入交流电的导通和截止，使得输出电压稳定在所需要的值。

开关电源具有高效率、体积小、重量轻等优点，广泛应用于电子设备和工业自动化领域。

常用低压电气元件介绍低压电气元件是指在电力系统中工作电压低于1000伏的各种电气元件。

它们广泛应用于建筑、工业、交通和家庭等领域，起到了保护、控制、分配和传输电能的作用。

下面将介绍几种常用的低压电气元件。

1.断路器：断路器是低压电气系统中最常用的保护装置之一，主要用于保护各种电气设备免受短路和过载的损害。

断路器能够在电路发生故障时迅速切断电流，保护电气设备的安全运行。

2.熔断器：熔断器是一种保护装置，它能够在电路中故障电流超过额定电流时熔断，起到保护电气设备的作用。

熔断器通常由金属丝或环路制成，当电流过大时，金属丝或环路会熔断，切断电路，防止故障扩大。

3.接触器：接触器是一种电磁开关，它能够远程控制电路的开关状态。

接触器通常由控制电路和主回路组成，当控制电路通电时，通过电磁作用原理使主回路接通或切断。

接触器广泛应用于控制电动机和其他大功率电器设备。

4.开关：开关是一种用于切换电路的装置，它通常包括一个或多个开关单元。

开关能够将电路连接或切断，实现对电器设备的控制。

开关广泛应用于家庭、办公室和工业场所等场合。

5.保护继电器：保护继电器是一种装置，能够监测电气设备工作状态并迅速做出响应。

保护继电器具有过载、短路、电压不平衡、过电压和欠电压等保护功能，可以防止电气设备损坏和人身危险。

6.接地保护装置：接地保护装置用于将电气设备的金属部分与地之间建立可靠的连接，以保护人员免受触电危险。

接地保护装置能够检测到电气设备的接地故障，并及时切断故障电路，确保人员的安全。

7.变压器：变压器用于将电能从一种电压转换为另一种电压，以满足不同设备的电压需求。

变压器广泛应用于电力系统、工业设备、家庭电器等领域。

8.控制电缆：控制电缆用于传输控制信号，通常由多根绞合在一起的导线组成。

控制电缆具有良好的抗干扰能力和可靠的传输性能，用于连接自动化设备和控制系统。

9.接线端子：接线端子用于连接电气设备的导线，起到固定和导电的作用。

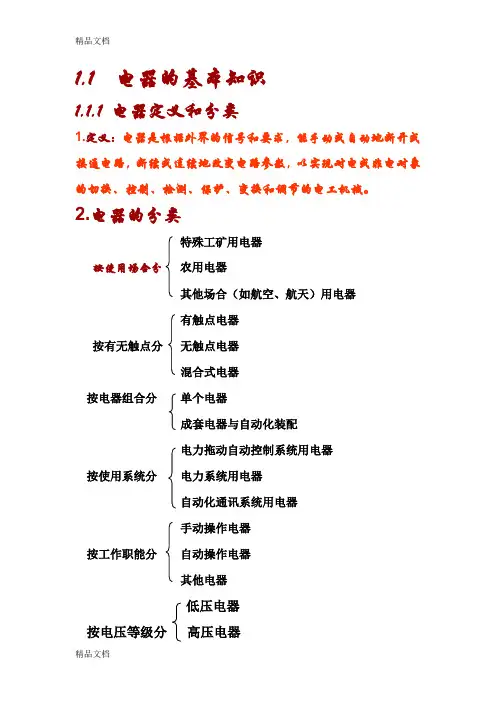

1.1 电器的基本知识1.1.1 电器定义和分类1.定义：电器是根据外界的信号和要求，能手动或自动地断开或接通电路，断续或连续地改变电路参数，以实现对电或非电对象的切换、控制、检测、保护、变换和调节的电工机械。

2.电器的分类特殊工矿用电器按使用场合分农用电器其他场合（如航空、航天）用电器有触点电器按有无触点分无触点电器混合式电器按电器组合分单个电器成套电器与自动化装配电力拖动自动控制系统用电器按使用系统分电力系统用电器自动化通讯系统用电器手动操作电器按工作职能分自动操作电器其他电器低压电器按电压等级分高压电器直流接触器接触器交流接触器电磁式继电器热继电器时间继电器继电器液位继电器温度继电器速度继电器压力继电器低压断路器开关电器刀开关行程开关转换开关常用低压电器的分类主令电器接近开关控制按钮管式熔断器螺旋塞式快速式电磁铁执行电器电磁阀指示灯信号电器蜂明器及电铃1.1.2电磁式低压电器的基本结构和工作原理电磁式低压电器的定义：采用电磁感应原理完成电器功能的低压电器称为电磁式低压电器。

电磁式低压电器组成：电磁机构触点(头) 灭弧装置（部分电器） 一.电磁机构----电磁式低压电器的感测部件 组成：励磁线圈+铁心(静铁心)+衔铁(动铁心) 。

作用：将电磁能量转换为机械能量，衔铁带动触头动作使之闭合或断开，从而实现电路的接通和分断。

图1-1常用的几种电磁结构是对电路的通断起作用的功能性部件。

是保证触点高质量通断及保护电器安全的保护性部件。

1.励磁线圈：励磁线圈的作用：将电能转换为磁场能量。

励磁线圈的分类：按线圈在电路中的连接方式分：串联线圈、并联线圈按通入励磁线圈的电流种类分：直流线圈、交流线圈直流线圈：线圈中通入的是直流电。

由直流线圈组成的电磁机构叫直流电磁机构。

也叫直流电磁铁。

交流线圈：线圈中通入的是交流电。

由交流线圈组成的电磁机构叫交流电磁机构。

也叫交流电磁铁。

1）直流电磁机构和交流电磁机构的结构特点直流电磁铁的结构特点：铁心和衔铁用整块钢或整快铁做成，线圈直接绕在铁心上，绕成高而瘦的形状。

常用低压电气元件选用资料一. 微型断路器1．C65a（C型）,C65NC,C65ND,C65HC,C65HD,C65L-1P,2P,3P,4P (1P=2x9mm) 额定电流：6A,10A,16A,20A,25A,32A,40A,50A,63A漏电保护附件：Vigi C65 ELE 30Ma-40A,63A/1P＋N,2P,3P,4PVigi C65 ELM 30Ma-32A,40A,63A/2P,3P,4P宽度分别为2P,2P,3.5P,3.5P, 瞬动型分断能力：a型4500A, N型6000A, H型10kA, L型15KA脱扣特性：C型瞬时脱扣范围(5~10)lnD型瞬时脱扣范围(10~14)ln端子接线面积：6～32A—25mm²及以下导线, 40～63A—35mm²及以下导线2．DPN1P (1P=2x9mm)额定电流：6A,10A,16A,20A漏电保护附件（30Ma）：DPN Vigi(G) 宽度为2P, 瞬动型分断能力：4500A脱扣特性：瞬时脱扣范围(5~10)ln端子接线面积：10mm²及以下导线3．DPNK22P(1P=2x9mm)额定电流：10A,16A,20A,25A,32A,40A分断能力：6000A脱扣特性：瞬时脱扣范围(5~10)ln端子接线面积：25mm²及以下导线4．DPN N1P (1P=2x9mm)额定电流：6A,10A,16A,20A,25A,32A,40A漏电保护附件（30Ma）：DPN Vigi(G) 宽度为2P, 瞬动型分断能力：6000A脱扣特性：瞬时脱扣范围(5~10)ln端子接线面积：16mm²及以下导线5．NC100HC,NC100HD -1P,2P,3P,4P (1P=3x9mm)额定电流：63A,80A,100A,125A (D型无125A)漏电保护附件：Vigi NC100 ELM 30Ma,300Ma,500Ma-2P,3P,4P，瞬动型Vigi NC100 ELM 300Ma,1000Ma-3P,4P，带选择性宽度分别为7x9mm, 10x9mm, 10x9mm, 额定电流不大于100A 分断能力：10kA脱扣特性：C型瞬时脱扣范围(7~10)lnD型瞬时脱扣范围(10~14)ln端子接线面积：50mm²及以下导线6．NC100LSC, NC100LSD-1P,2P,3P,4P (1P=3x9mm)额定电流：10A,16A,20A25A,32A,40A,50A,63A漏电保护附件：Vigi NC100 ELM 30Ma,300Ma,500Ma-2P,3P,4P，瞬动型Vigi NC100 ELM 300Ma,1000Ma-3P,4P，带选择性宽度分别为7x9mm, 10x9mm, 10x9mm, 额定电流不大于100A 分断能力：36kA脱扣特性：C型瞬时脱扣范围(7~10)lnD型瞬时脱扣范围(10~14)ln端子接线面积：50mm²及以下导线7．C120NC, C120ND-1P,2P,3P,4P (1P=3x9mm)额定电流：125A漏电保护附件：Vigi C120 ELM 300Ma-2P,3P,4P，瞬动型Vigi C120 ELM 300Ma-2P,3P,4P，延时型宽度分别为7x9mm, 10x9mm, 10x9mm, 额定电流不大于125A 分断能力：10kA脱扣特性：C型瞬时脱扣范围(7~10)lnD型瞬时脱扣范围(10~14)ln端子接线面积：软电缆35mm²及以下，硬电缆50mm²及以下二. 微型隔离开关INT100-1P ,2P,3P,4P(1P=2x9mm)额定电流：32A,40A,63A,80A,100A端子接线面积：50mm²及以下导线三. 塑壳断路器1. CM1系列壳架等级额定电流Inm：63, 100, 160, 225, 400, 630, 800A额定极限分断能力：C基本型25,35KaL标准型25,35,50kAM较高分断型50,65,75kAH高分断型85,100kA额定电流：63A-10A,16A,20A,25A,32A,40A,50A,63A100A-16A,20A,25A,32A,40A,50A,63A,80A,100A160A-100A,125A,140A,160A225A-125A,140A,160A,180A,200A,225A400A-225A,250A,315A,350A,400A630A-400A,500A,630A800A-630A,700A,800A极数：2P,3P,4P脱扣器方式及附件代号（后三位）：200表示仅有电磁（瞬时）脱扣器的断路器（泵房用）300表示带有热动－电磁（复式）脱扣器的断路器(正常用)000不带脱扣器及附件的断路器308带报警触头的断路器310带分励脱扣器的断路器（非消防泵房火灾报警用）320带辅助触头的断路器330带欠电压脱扣器的断路器（住宅进户用）340带分励脱扣器及辅助触头的断路器350带分励脱扣器及欠电压脱扣器的断路器318带分励脱扣器及报警触头的断路器338带欠电压脱扣器及报警触头的断路器2. CM1L系列（带漏电保护）壳架等级额定电流Inm：100, 225, 400, 630额定电流：100A-(10A),16A,20A,25A,32A,40A,50A,63A,80A,100A225A-100A,125A,140A,160A,180A,200A,225A400A-225A,250A,315A,350A,400A630A-400A,500A,630A极数：3P,4P脱扣器方式及附件代号：首位数字2表示电磁（瞬时）脱扣器，3表示热动－电磁（复式）脱扣器，后二位数字表示内部附件代号208，308带报警触头的断路器210，310带分励脱扣器的断路器220，320带辅助触头的断路器230，330带欠电压脱扣器的断路器228，328带辅助触头及报警触头的断路器漏电附件动作电流：100mA, 300mA, 500mA, 1000mA四. 熔断器RT14-20 6A,10A,16A,20ART14-32 6A,10A,16A,20A,25A,32ART14-63 10A,16A,20A,25A,32A,40A,50A,63ART0-50 5A,10A,15A,20A,25A,30A,40A,50ART0-100 30A,40A,50A,60A,80A,100ART0-200 (80A),(100A),120A,150A,200ART0-400 (150A),200A,250A,300A,350A,400ART0-600 (350A),(400A),450A,500A,550A,600ANT006A,10A,16A,20A,25A,32A,35A,40A,50A,63A,80A,100A,125A,160ANT06A,10A,16A,20A,25A,32A,40A,50A,63A,80A,100A,125A,160ANT180A,100A,125A,160A,200A,225A,250ANT2125A,160A,200A,225A,250A,300A,315A,355A,400ANT3315A,355A,400A,425A,500A,630ANT4800A,1000A五. 刀熔开关1. QSA-63,125 2P,3P,4P NT00QSA-160,250 2P,3P,4P NT1QSA- 400,630 2P,3P NT22. HR5-100 NT00-6A,10A, 16A,20A,25A,32A,35A,40A,50A,63A,80A,100A,125A,160AHR5-200 NT1-80A,100A,125A,160A,200A,250AHR5-400 NT2-125A,160A,200A, 250A,300A,315A,355A,400AHR5-630 NT3-315A,355A,400A,425A,500A,630A注：当HR5系列开关用于电动机电路中，允许熔断体电流值大于开关约定发热电流。
