常用低压电气元件介绍

  • 格式：ppt
  • 大小：7.08 MB
  • 文档页数：6

下载文档原格式

  / 6

合集下载

6种常用低压电气元件的功能作用

6种常用低压电气元件的功能作用

6种常用低压电气元件的功能作用本文以图文并茂的方式介绍常用6种电气元件的原理及应用，通过了解它们在电气回路中的作用来掌握这些元件平时的运行情况。

1、低压隔离开关我们所说的隔离开关，一般指的是高压隔离开关,即额定电压在1kv及其以上的隔离开关。

高压开关电器中使用最多的一种电器，在电路中起隔离作用，它本身的工作原理及结构比较简单。

低压电气设备进行维修时，需要切断电源，使维修部分与带电部分脱离，并保持有效的隔离距离，要求在其分断口间能承受过电压的耐压水平。

刀开关即作为隔离电源的开关电器。

隔离电源的刀开关亦称作隔离开关。

隔离用刀开关一般属于无载通断电器，只能接通或分断“可忽略的电流”(指带电压的母线、短电缆的电容电流或电压互感器的电流)。

也有的刀开关具有一定的通断能力，在其通断能力与所需通断的电流相适应时，可在非故障条件下接通或分断电气设备或成套设备中的一部分。

隔离开关的主要特点1、是无灭弧能力，只能在没有负荷电流的情况下分、合电路；2、一般送电操作时：先合隔离开关，后合断路器或负荷类开关；3、断电操作时：先断开断路器或负荷类开关，后断开隔离开关。

隔离开关的功能作用1、用于隔离电源，将高压检修设备与带电设备断开，使其间有一明显可看见的断开点；2、隔离开关与断路器配合，按系统运行方式的需要进行倒闸操作，以改变系统运行接线方式；3、用以接通或断开小电流电路隔离开关的参数额定电压= 回路标称电压*1.2/1.1 倍；额定电流标准值> 最大负载电流的150%隔离开关、负载开关与断路器的区别1、隔离开关在电路中起明显断开点的作用，以保证维修时人员的安全，一般只能切断线路的空载电流，不能切断负荷电流和短路电流；2、负荷开关也起隔离作用，并且能切断负荷电流；3、断路器能切断负荷电流和短路（故障）电流，故障时能够自动跳闸。

另外，某些型号的断路器也具有隔离功能，可以作为隔离电气使用。

2、断路器断路器是能够关合、承载和开断正常回路条件下的电流，并能关合、在规定的时间内承载和开断异常回路条件（包括短路条件）下的电流的开关装置。

《常用低压电器介绍》PPT课件

《常用低压电器介绍》PPT课件

图 4-6 HK (a) 内部结构； (b) 图形符号
对于照明和电热负载，可选用额定电压220 V或250 V， 额定电流大 于所有负载额定电流的开关。对于电动机的控制， 可选用额定电流大于 电动机额定电流３倍的开关。
胶盖刀开关的型号(HK 2—□/□)
安装和使用胶盖开关时应注意下列事项：
(1)电源进线应接在静触头一边的进线端（进线座应在上方），用 电设备应接在动触头一边的出线端。这样，当开关断开时，闸刀和熔体 均不带电，以保证更换熔体时的安全。（上进下出）
第1章 常用低压电器
4.1 低压电器的基础知识 4.2 低压开关 4.3 熔断器 4.4 接触器 4.5 继电器 4.6 主令电器 4.7 常用其它低压电器
低压电器图片
HK系列刀开关 带熔断器刀开关
带熔断器刀开关
三相刀开关
三相刀开关
防爆刀开关
自动电源转换开关 万能转换开关
可逆转换开关
各种类型按钮 按钮
（2） 有填料螺旋式熔断器：它由瓷帽、熔管、瓷套及瓷座等组成。 熔管是一个瓷管，内装熔体和灭弧介质石英砂， 熔体的两端焊在熔管 两端的金属盖上，其一端标有不同颜色的熔断指示器，当熔体熔断时指 示器弹出，便于发现并更换同型号的熔管。有填料螺旋式熔断器外形结 构如图4-12所示。
图4-12 有填料螺旋式熔断器 (a) 外型； (b) 结构
交流接触器线圈在其额定电压的85%～105%时，能可靠地工作。电压 过高，则磁路趋于饱和，线圈电流将显著增大， 线圈有被烧坏的危险； 电压过低，则吸不牢衔铁，触头跳动， 不但影响电路正常工作，而且线 圈电流会达到额定电流的十几倍，使线圈过热而烧坏。因此，电压过高或 过低都会造成线圈发热而烧毁。
灭弧措施主要有以下几种： (1)拉长电弧：依靠触点的分开， 机械地拉长

常用低压控制电器

常用低压控制电器

图1.5 自动空气断路器的原理图
8
1.5 熔断器
熔断器中的熔体俗称保险丝或熔丝，一般为电阻率较高且熔点较低的合金制成，例如铅锡合 金等，或用截面积很小的良导体制成，例如铜、银等。它串接在被保护的电路中，当电路发 生短路时，过大的短路电流使熔丝熔断，从而切断电源，达到保护线路和电气设备的目的。 熔断器是电路中最常用最有效的短路保护电器。常用的熔断器有管式、嵌入式和螺旋式三种， 如图1.6所示。
常用低压控制电器
低压控制电器种类繁多，按动作性质可分为手动电器和自动电器两类。手动电器必须由人工 操纵，如闸刀开关、组合开关、按钮等。自动电器是随某些电信号（如电压、电流等）或某 些物理量的变化而自动动作的，如继电器、接触器、行程开关等。控制电器还有实现保护功 能的保护电器，如熔断器、热继电器等。
（a）结构图
图1.7 交流接触器
（b）符号
10
1.7 继电器
继电器是用于控制电路和保护电路的电器，它主要用来传递信号、并不直接去操纵主电
路。继电器类型很多，工作原理也不相同，但都是在某种物理星如电压、电流、温度、压力、
速度及行程等的作用下而动作的，当这些物理量达到某一预定数值时，继电器就开始工作，
（a）原理图
图1.9 热继电器
发热元件 FR
F R
动断 触点
（b）符号
13
3．时间继电器
时间继电器是一种从得到输入信号（线圈通电或断电）起，经过一段时间延时后才动作
的继电器。时间继电器具有延时作用，适用于定时控制，可用于按照所需时间间隔来接通、
断开或换接被控制电路。时间继电器按触点延时动作的不同，可分为通电延时型和断电延时
用手按，而行程开关则是用运动部件上的撞块（或挡板）来撞压的。当撞块压着行程开关时，

(完整版)常用的低压电器元件及电气图形符号

(完整版)常用的低压电器元件及电气图形符号

KT
a)
b)
c)
KT
KT
KT
KT
KT d)
KT
e)
f)
g)
h)
i)
a) 一般线圈符号 b) 通电延时线圈 c) 断电延时线圈 d) 延时 闭合的动断触点 e) 延时断开的动断触点 f) 延时断开的动合 触点 g) 延时闭合的动断触点 h) 瞬时动合触点 i) 瞬时动 断触点
新文字符号 M
3～
3～
M
断路器符号：
1)文字符号：QF 2)图形符号：
单极
三极
接触器图片
接触器作用：
接触器是一种接通或切断电动机或负载主电路的自动切换电器。它是利用 电磁力来使开关打开或断开的电器，适用于频繁操作、远距离控制强电电 路，并具有低压释放的保护性能。接触器通常分为交流接触器和直流接触
器。
接触器符号：
1)文字符号：KM 2)图形符号：
7
SB
SB
SB
1
2
常开按钮 常闭按钮 复合按钮
3
4
信号灯图片
信号灯作用：
信号灯是指示有关照明，灯光信号，并对异常情况发出警报信号的灯。
信号灯的符号：
1）文字符号：HR（红色）HG（绿色）HY（黄 色）HB（蓝色）HW（白色）
2 ）图形符号：
行程开关图片
行程开关作用：
将机械位移转换成电信号，使电动机运行状态发生改变，即按一定行程自动停车、 反转、变速或循环。
电工作业基础培训
常用的低压电器元 件及电气图形符号
• 低压电器元件及电气图形符号
• 1、隔离开关2、熔断器3、断路器4、接触器5、 热继电器6、转换开关7、按钮8、信号灯9、限 位开关10、其他继电器

第一章常用低压电器介绍

第一章常用低压电器介绍

实现延时。
● 延时范围较宽、结构简单、工作可靠、价格低廉、寿命长。
● 延时时间有0.4～180s和0.4～60s两种规格。
➢电动式：
● 包括同步电动机、减速齿轮机构、电磁离合系统及执行机
构。
● 延时时间长，可达数十小时，延时精度高。
● 结构复杂，体积较大。
➢电子式：
● 数字计数式，包括脉冲发生器、计数器、显示器、放大器
李自成
电气控制与PLC
第一章 常用低压电器
➢直流接触器：远距离通断直流电路或控制直流 电动机的频繁起停。 ➢工作原理：与交流接触器基本相同。
武汉工程大学电气信息学院
李自成
电气控制与PLC
第一章 常用低压电器
接触器主要技术参数：
➢线圈电压 ➢主触点额定电流、额定电压 ➢辅助触点额定电流、对数 ➢接触器极数 ➢接触器机械寿命、电寿命
继电特性曲线： x2：继电器吸合值 x1：继电器释放值
继电器的重要参数：
➢返回系数：k＝x1/ x2
● 释放弹簧的松紧 程度
● 铁心与衔铁间非 磁性垫片的厚薄 ➢吸合时间：
线圈接受电信号到衔 铁完全吸合所需的时间 ➢释放时间：
线电气信息学院
李自成
电气控制与PLC
直流为(70％～300％)IN
武汉工程大学电气信息学院
李自成
电气控制与PLC
第一章 常用低压电器
过流电流继电器 欠流电流继电器
武汉工程大学电气信息学院
李自成
电气控制与PLC
第一章 常用低压电器
➢欠电流继电器：当电路电流过低时立即将电路切断
● 线圈电流大于或等于吸合整定电流时，继电器吸合 ● 线圈电流低于释放整定电流时，继电器释放 ● 动作电流整定范围：

常用低压电气元件介绍

常用低压电气元件介绍

常用低压电气元件介绍低压电气元件是指在电力系统中工作电压低于1000伏的各种电气元件。

它们广泛应用于建筑、工业、交通和家庭等领域，起到了保护、控制、分配和传输电能的作用。

下面将介绍几种常用的低压电气元件。

1.断路器：断路器是低压电气系统中最常用的保护装置之一，主要用于保护各种电气设备免受短路和过载的损害。

断路器能够在电路发生故障时迅速切断电流，保护电气设备的安全运行。

2.熔断器：熔断器是一种保护装置，它能够在电路中故障电流超过额定电流时熔断，起到保护电气设备的作用。

熔断器通常由金属丝或环路制成，当电流过大时，金属丝或环路会熔断，切断电路，防止故障扩大。

3.接触器：接触器是一种电磁开关，它能够远程控制电路的开关状态。

接触器通常由控制电路和主回路组成，当控制电路通电时，通过电磁作用原理使主回路接通或切断。

接触器广泛应用于控制电动机和其他大功率电器设备。

4.开关：开关是一种用于切换电路的装置，它通常包括一个或多个开关单元。

开关能够将电路连接或切断，实现对电器设备的控制。

开关广泛应用于家庭、办公室和工业场所等场合。

5.保护继电器：保护继电器是一种装置，能够监测电气设备工作状态并迅速做出响应。

保护继电器具有过载、短路、电压不平衡、过电压和欠电压等保护功能，可以防止电气设备损坏和人身危险。

6.接地保护装置：接地保护装置用于将电气设备的金属部分与地之间建立可靠的连接，以保护人员免受触电危险。

接地保护装置能够检测到电气设备的接地故障，并及时切断故障电路，确保人员的安全。

7.变压器：变压器用于将电能从一种电压转换为另一种电压，以满足不同设备的电压需求。

变压器广泛应用于电力系统、工业设备、家庭电器等领域。

8.控制电缆：控制电缆用于传输控制信号，通常由多根绞合在一起的导线组成。

控制电缆具有良好的抗干扰能力和可靠的传输性能，用于连接自动化设备和控制系统。

9.接线端子：接线端子用于连接电气设备的导线，起到固定和导电的作用。

常用低压电控柜元器件

常用低压电控柜元器件

断路器参数特性简介
• • • • • 以S260系列为例： 额定电压 AC230V/400V 额定分段能力，即断路器能够正常动作的最大故障电流为6KA。 可提供的级数包括：1、1+NA、2、3、4 额定电流，即断路器保护的线路正常通过的电流为0.5~63A。 可以提供的脱扣特性 有B C D K。 其脱扣电流时指当出现故障时如过 载或短路时，是断路器动作的电流。在过载时并不是一定要立刻脱扣 ，而是根据其热效应来确定的，即当热容量达到一定值时才会脱扣。 故热脱扣器在电流大于额定值不过多时逐渐发热达到一定程度脱扣： 电磁脱扣器在电流大于额定值几倍以上迅速脱扣。 A型脱扣曲线：脱扣电流为（2～3）In，适用于保护半导体电子线路 ，带小功率电源变压器的测量线路，或线路长且短路电流小的系统； B型脱扣曲线：脱扣电流为（3～5）In，适用于住户配电系统，家 用电器的保护和人身安全保护； C型脱扣曲线：脱扣电流为（5～10）In，适用于保护配电线路以及 具有较高接通电流的照明线路和电动机回路； D型脱扣曲线：脱扣电流为（10～20）In，适用于保护具有很高冲 击电流的设备，如变压器电磁阀等； K型脱扣曲线：具备1.2倍热脱扣动作电流和8～14倍磁脱扣动作范 围，适用于保护电动机线路设备，有较高的抗冲击电流能力
•
• • • •
T7
• T1、T5、T7 、X1B原理基本一样，其主要作用是对高负载电路进行 通断作用。在这里对T7进行了拆检。其内部主要有以下几部分组成： • 1、分闸线圈（SOR） • 2、欠压脱扣 • 3、合闸线圈（SCR) • 4、手动储能 • 5、合闸储能电机、齿轮调速装置 • 6、控制器及显示面板（不用） • 7、外接触头 • 8、辅助触点 • 9、主触点 • 10、储能弹簧、分合闸机械结构

低压电气元件的选择

低压电气元件的选择

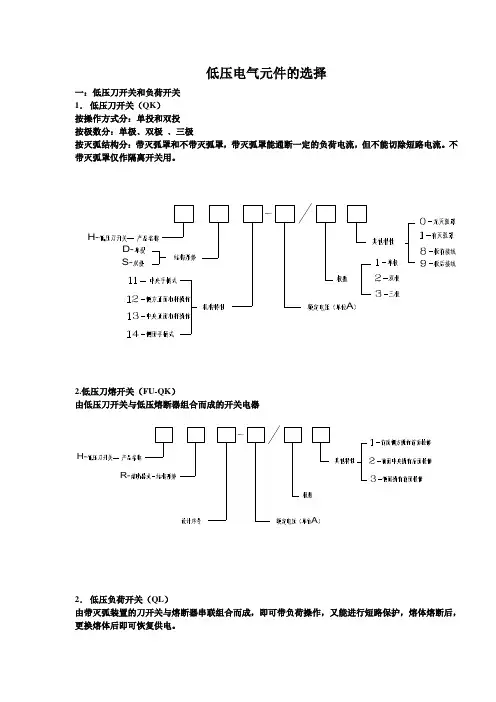

低压电气元件的选择一：低压刀开关和负荷开关 1． 低压刀开关（QK ） 按操作方式分：单投和双投按极数分：单极﹑双极 ﹑三极按灭弧结构分：带灭弧罩和不带灭弧罩，带灭弧罩能通断一定的负荷电流，但不能切除短路电流。

不带灭弧罩仅作隔离开关用。

AS-D -H-2.低压刀熔开关（FU-QK ）由低压刀开关与低压熔断器组合而成的开关电器R -H -A2． 低压负荷开关（QL ）由带灭弧装置的刀开关与熔断器串联组合而成，即可带负荷操作，又能进行短路保护，熔体熔断后，更换熔体后即可恢复供电。

H HH KA二：低压断路器低压断路器（QF）又称低压自动空气开关，低压断路器具有以下保护功能。

1．短路保护2。

过负荷保护，断路器中有热电阻丝，使双金属片弯曲，开关跳闸。

2．失压保护等低压断路器按结构分，万能式（DW系列）和塑壳式（D Z、CM1 NM1系列等）。

按灭弧介质分，有真空断路器和空气断路器等；按用途分，有配电用断路器﹑电动机保护用断路器﹑照明用断路器和漏电用保护断路器；按保护性能分，有非选择型断路器和选择型断路器。

有非选择型断路器，一般为瞬时动作，只作短路保护用；也有的为长延时动作，只作过负荷保护用。

选择型断路器，有两段保护﹑三段保护功能；两段保护指具有瞬时与长延时特性或短延时与长延时特性配合的两段保护功能。

三段保护为瞬时﹑短延时与长延时特性三段保护功能时间瞬时瞬时时间瞬时时间长延时短延时短延时长延时三：电流互感器1．电流互感器分类，按用途分，有测量有和保护用两大类；按准确度级分，测量用的电流互感器有0.1﹑0.2﹑0.5﹑1﹑3﹑5等级，保护用电流互感器有5P和10P两级，按绝缘和冷却方式分，有油浸式和干式两大类电流互感器使用注意事项1．电流互感器在工作时其二次侧不得开路，如果开路会产生电流互感器铁心过热，降低铁心准确度；二次侧可感应出危险的高压危机人身和设备安全。

2．电流互感器的二次侧有一端必须接地，为了防止其一﹑二次绕组间绝缘击穿时，一次侧的高压窜入二次侧，危机人身和设备安全。

常用低压电气元件技术参数

常用低压电气元件技术参数

常用低压电气元件选用资料一. 微型断路器1．C65a（C型）,C65NC,C65ND,C65HC,C65HD,C65L-1P,2P,3P,4P (1P=2x9mm) 额定电流：6A,10A,16A,20A,25A,32A,40A,50A,63A漏电保护附件：Vigi C65 ELE 30Ma-40A,63A/1P＋N,2P,3P,4PVigi C65 ELM 30Ma-32A,40A,63A/2P,3P,4P宽度分别为2P,2P,3.5P,3.5P, 瞬动型分断能力：a型4500A, N型6000A, H型10kA, L型15KA脱扣特性：C型瞬时脱扣范围(5~10)lnD型瞬时脱扣范围(10~14)ln端子接线面积：6～32A—25mm²及以下导线, 40～63A—35mm²及以下导线2．DPN1P (1P=2x9mm)额定电流：6A,10A,16A,20A漏电保护附件（30Ma）：DPN Vigi(G) 宽度为2P, 瞬动型分断能力：4500A脱扣特性：瞬时脱扣范围(5~10)ln端子接线面积：10mm²及以下导线3．DPNK22P(1P=2x9mm)额定电流：10A,16A,20A,25A,32A,40A分断能力：6000A脱扣特性：瞬时脱扣范围(5~10)ln端子接线面积：25mm²及以下导线4．DPN N1P (1P=2x9mm)额定电流：6A,10A,16A,20A,25A,32A,40A漏电保护附件（30Ma）：DPN Vigi(G) 宽度为2P, 瞬动型分断能力：6000A脱扣特性：瞬时脱扣范围(5~10)ln端子接线面积：16mm²及以下导线5．NC100HC,NC100HD -1P,2P,3P,4P (1P=3x9mm)额定电流：63A,80A,100A,125A (D型无125A)漏电保护附件：Vigi NC100 ELM 30Ma,300Ma,500Ma-2P,3P,4P，瞬动型Vigi NC100 ELM 300Ma,1000Ma-3P,4P，带选择性宽度分别为7x9mm, 10x9mm, 10x9mm, 额定电流不大于100A 分断能力：10kA脱扣特性：C型瞬时脱扣范围(7~10)lnD型瞬时脱扣范围(10~14)ln端子接线面积：50mm²及以下导线6．NC100LSC, NC100LSD-1P,2P,3P,4P (1P=3x9mm)额定电流：10A,16A,20A25A,32A,40A,50A,63A漏电保护附件：Vigi NC100 ELM 30Ma,300Ma,500Ma-2P,3P,4P，瞬动型Vigi NC100 ELM 300Ma,1000Ma-3P,4P，带选择性宽度分别为7x9mm, 10x9mm, 10x9mm, 额定电流不大于100A 分断能力：36kA脱扣特性：C型瞬时脱扣范围(7~10)lnD型瞬时脱扣范围(10~14)ln端子接线面积：50mm²及以下导线7．C120NC, C120ND-1P,2P,3P,4P (1P=3x9mm)额定电流：125A漏电保护附件：Vigi C120 ELM 300Ma-2P,3P,4P，瞬动型Vigi C120 ELM 300Ma-2P,3P,4P，延时型宽度分别为7x9mm, 10x9mm, 10x9mm, 额定电流不大于125A 分断能力：10kA脱扣特性：C型瞬时脱扣范围(7~10)lnD型瞬时脱扣范围(10~14)ln端子接线面积：软电缆35mm²及以下，硬电缆50mm²及以下二. 微型隔离开关INT100-1P ,2P,3P,4P(1P=2x9mm)额定电流：32A,40A,63A,80A,100A端子接线面积：50mm²及以下导线三. 塑壳断路器1. CM1系列壳架等级额定电流Inm：63, 100, 160, 225, 400, 630, 800A额定极限分断能力：C基本型25,35KaL标准型25,35,50kAM较高分断型50,65,75kAH高分断型85,100kA额定电流：63A-10A,16A,20A,25A,32A,40A,50A,63A100A-16A,20A,25A,32A,40A,50A,63A,80A,100A160A-100A,125A,140A,160A225A-125A,140A,160A,180A,200A,225A400A-225A,250A,315A,350A,400A630A-400A,500A,630A800A-630A,700A,800A极数：2P,3P,4P脱扣器方式及附件代号（后三位）：200表示仅有电磁（瞬时）脱扣器的断路器（泵房用）300表示带有热动－电磁（复式）脱扣器的断路器(正常用)000不带脱扣器及附件的断路器308带报警触头的断路器310带分励脱扣器的断路器（非消防泵房火灾报警用）320带辅助触头的断路器330带欠电压脱扣器的断路器（住宅进户用）340带分励脱扣器及辅助触头的断路器350带分励脱扣器及欠电压脱扣器的断路器318带分励脱扣器及报警触头的断路器338带欠电压脱扣器及报警触头的断路器2. CM1L系列（带漏电保护）壳架等级额定电流Inm：100, 225, 400, 630额定电流：100A-(10A),16A,20A,25A,32A,40A,50A,63A,80A,100A225A-100A,125A,140A,160A,180A,200A,225A400A-225A,250A,315A,350A,400A630A-400A,500A,630A极数：3P,4P脱扣器方式及附件代号：首位数字2表示电磁（瞬时）脱扣器，3表示热动－电磁（复式）脱扣器，后二位数字表示内部附件代号208，308带报警触头的断路器210，310带分励脱扣器的断路器220，320带辅助触头的断路器230，330带欠电压脱扣器的断路器228，328带辅助触头及报警触头的断路器漏电附件动作电流：100mA, 300mA, 500mA, 1000mA四. 熔断器RT14-20 6A,10A,16A,20ART14-32 6A,10A,16A,20A,25A,32ART14-63 10A,16A,20A,25A,32A,40A,50A,63ART0-50 5A,10A,15A,20A,25A,30A,40A,50ART0-100 30A,40A,50A,60A,80A,100ART0-200 (80A),(100A),120A,150A,200ART0-400 (150A),200A,250A,300A,350A,400ART0-600 (350A),(400A),450A,500A,550A,600ANT006A,10A,16A,20A,25A,32A,35A,40A,50A,63A,80A,100A,125A,160ANT06A,10A,16A,20A,25A,32A,40A,50A,63A,80A,100A,125A,160ANT180A,100A,125A,160A,200A,225A,250ANT2125A,160A,200A,225A,250A,300A,315A,355A,400ANT3315A,355A,400A,425A,500A,630ANT4800A,1000A五. 刀熔开关1. QSA-63,125 2P,3P,4P NT00QSA-160,250 2P,3P,4P NT1QSA- 400,630 2P,3P NT22. HR5-100 NT00-6A,10A, 16A,20A,25A,32A,35A,40A,50A,63A,80A,100A,125A,160AHR5-200 NT1-80A,100A,125A,160A,200A,250AHR5-400 NT2-125A,160A,200A, 250A,300A,315A,355A,400AHR5-630 NT3-315A,355A,400A,425A,500A,630A注：当HR5系列开关用于电动机电路中，允许熔断体电流值大于开关约定发热电流。

低压元器件汇总

低压元器件汇总
（2）按钮颜色要求： ① “停止”和“急停”按钮必须是红色。当按下红色按钮时
，必须 使设备停止工作或断电。
② “起动”按钮的颜色是绿色。 ③ “起动” 与“停止”交替动作的按钮必须是黑色、白色或 灰色， 不得用红色和绿色。
电气元件 — 按钮
④“点动”按钮必须是黑色。 ⑤“复位”(如保护继电器的复位按钮)必须是蓝色。当 复位 按钮还有停止的作用时，则必须是红色。
6
3）图形符号：
7
SB
SB
SB
1
常开按钮 常闭按钮 复合按钮 3
2 5
4
电气元件 — 按钮
4）按钮的使用：
（1）选择时应根据所需的触头数、使用的场所及颜色来确定。 常用的LA18,LA19,LA20系列按钮开关，适用AC500V, DC440V,额 定电流5A，控制功率为AC300W,DC70W的控制回路中。
电气元件 — 断路器
1.2 断路器的作用：
低压断路器又叫自动空气开关，既有手动开关作用，又 能自动进行失压、欠压、过载和短路保护的电器。
可用来分配电能，不频繁地启动异步电机，对电源线路 及电动机等实行保护，当它们发生严重的过载或短路及欠电 压等故障时能自动切断电路。
电气元件 — 断路器
1.3 断路器的原理:
反时限动作的继电器。
电气元件 — 热继电器
2）文字符号：FR 3）图形符号：
热元件 常开触头 常闭触头
电气元件 — 热继电器
4）主要型号及技术参数
常用的热继电器有：JR0、JR2、JR9、JR10、JR15、
JR16、JR20、JR36等几个系列。
型号
额定电流
JR36-20/3
20
热元件规格

电气基础知识讲解

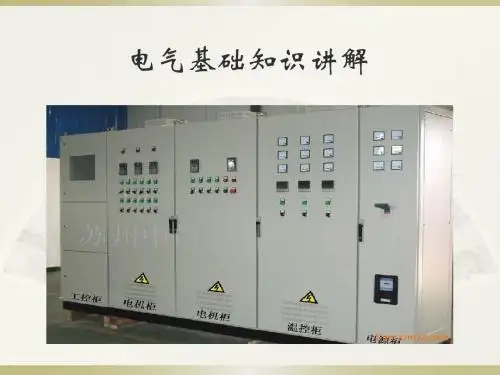

电气基础知识讲解
电气基础知识讲解

一、常用低压电气元件 二、简单电路的讲解
一、常用低压电气元件


1、断路器（空气开关）:QF
断路器又称自动开关，它是一种既有手动开关作用，又能自动 进行失压、欠压、过载、和短路保护的电器。它可用来分配电 能，不频繁地启动异步电动机，对电源线路及电动机等实行保 护，当它们发生严重的过载或者短路及欠压等故障时能自动切 断电路。
2019
23
ppt资料
5、控制开关：（转换开关、启动按钮、停止按钮）
按钮开关通常用作短时接通或断开小电流控制电路的开关，用于控制电 路中发出起动或停止等指令，通过接触器、继电器等控制电器接通或断 开主电路。
常开(动合)按钮
复合按钮
SB
电路符号
常闭(动断)按钮
SB
电路符 号
SB
电路符 号
二、简单电路的讲解
1、自锁控制回路
工作原理：电磁继电器一般由铁芯、线圈、衔铁、触点簧片等组成的。只要在线 圈两端加上一定的电压，线圈中就会流过一定的电流，从而产生电磁效应，衔铁 就会在电磁力吸引的作用下克服返回弹簧的拉力吸向铁芯，从而带动衔铁的动触 点与静触点（常开触点）吸合。当线圈断电后，电磁的吸力也随之消失，衔铁就 会在弹簧的反作用力返回原来的位置，使动触点与原来的静触点（常闭触点）释 放。这样吸合、释放，从而达到了在电路中的导通、切断的目的。对于继电器的 “常开、常闭”触点，可以这样来区分：继电器线圈未通电时处于断开状态的静 触点，称为“常开触点”；处于接通状态的静触点称为“常闭触点”。继电器一 般有两股电路，为低压控制电路和高压工作电路。
工作原理: 主要由触头系统；电磁机构和灭弧装置等组成。线圈和静触头是固定 不动的，当线圈通电后，产生的电磁力克服弹簧的反作用力，将衔铁吸合并使动； 静触头接触，从而接通主电路。当线圈断电时，由于电磁吸力消失，衔铁依靠弹 簧的反作用力而跳开，动触头和静触头也随之分离，切断主电路。

第六章常用电气设备 第四节常用低压电器

第六章常用电气设备 第四节常用低压电器
由于组合开关具有结构紧凑，安装面积小，操作 方便等优点，故广泛用于机床上作为引入电源的开关； 有时也用来接通和分断小电流的电路，如直接起动冷 却泵电动机、控制机床照明等。
常用电气设备
4．自动空气断路器 自动空气断路器也称自动空气开关或自动开关， 在低压电路中，用作分断和接通电路，控制电动机 运行和停止。当电路发生过载、短路、失压等故障 时，它能自动切断故障电路，保护电路和用电设备 的安全。它的特点是动作后不需要更换新的元件， 工作可靠，应用安全，操作方便，断流能力大(可 达到数千安)。
热继电器在使用前，必须调节其整定电流值，使其与电动机 的额定电流值相等。
常用电气设备
1．闸刀开关 闸刀开关是最简单、最常用的一种开关，刀极数 目有二极和三极两种。 图6．10(a)为二极闸刀开关的 结构图，在瓷质底座上装有静插座、接熔丝的接头和 带瓷质手柄的闸刀等。图示为合闸位置，闸刀已推入 静插座，胶盖防止电弧烧伤和触电。图6．10(b)为三 极闸刀开关。 安装闸刀开关时应将电源进线接在静插座上，将 用电器接在闸刀开关的出线端，这样在分闸时，闸刀 和熔丝上不带电，可以保证装换熔丝和维修用电器时 的安全。闸刀开关在电器原理图中的符号如图6．10 (c)所示。
热驱动器件由双金属片和绕在双金属片上的电阻丝组成。双 金属片是由两种膨胀系数不同的金属片压制成的，它的一端固 定在支架上，另一端是自由端。电阻丝串接在电动机的主电路 中，常闭触头串接在控制电路中。当电动机过载时，电阻丝中 通过的电流超过了它的额定值，产生较大的热量，使双金属片 受热膨胀发生弯曲，通过连动机构迫使常闭触头断开。在控制 电路中，常闭触头和接触器的线圈相串联，当常闭触头断开时， 接触器线圈断电，使主触头分断，电动机停转，实现了过载保 护。要使电动机恢复工作，需待热继电器冷却复位后，重新起 动电动机。
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

图3.3：低压短路器的工作原理图 1—分段弹簧；2—主触头；3—传动杆； 4—锁扣；5—过电流脱扣器； 6—欠电压脱扣器；7—分励脱扣器；
欠电压脱扣器6并联于主电路，在主电路电压正常时，其衔铁吸合， 当电路电压低于规定值时，其衔铁释放，顶杆也将锁扣4顶开，使主电路 断开。 分励脱扣器7由控制电源供电，它可以根据操作人员的命令或其他信 号使线圈通电，衔铁吸合，顶杆向上将锁扣4顶开，使主触头断开。
目 录 / 低压元器件
RS Tech
01
电路元件
02
气路元件
03
接线规范
04
结束
RS Tech
低压电器元件介绍
一、低压电器的概述 二、主令开关 三、断路器 四、继电器 五、交流接触器 六、热继电器 七、熔断器 八、开关电源 九、指示灯
一、低压电器概述
RS Tech
电器基础知识
电器控制系统都是由用电设备、控制电器和保护电器组成的 。用来控制用电设备工作状态的电器称为控制电器。用来保护电 源和用电设备的电器称为保护电器。在低压供电系统中使用的电
固态继电器 RS Tech 固态继电器是一种具有类似电磁式继电器功能，输入回路与输 出回路隔离，无机械运动机构的继电器，由于是无触点结构，因此 称为固态继电器。由半导体器件或电子电路功能块与电磁式继电器 组成的继电器称为混合式固态继电器。固态继电器与电磁式相比有 明显的优点。 固态继电器的优点： 1、无运动零件，因此动作速度快，接触可靠，抗震动、冲击性能好， 无动作噪声。 2、无燃弧触点，对其他电路干扰小，没有因火花而引起爆炸的危险。 3、输入功率小，灵敏度高。 4、容易做成多功能继电器。 5、使用寿命长。
RS Tech
功能：常用在机床的控
制电路中，作为电源的引
入开关或是自我控制小容 量点动机的直接起动、反
转、调速和停止的控制开
关等。
类型：组合开关有单极、双极和多极之分； 结构：它由动触片、静触片、转轴、手柄、凸轮、绝缘杆等部件 组成。当转动手柄时，每层的动触片随转轴一起转动，使动触片分 别和静触片保持接通和分断。为了使组合开关在分断电流时迅速熄
触点都接通瞬间为止的时间间隔。 2、断开时间：开关电器从断开操作开始瞬间到所有极的 触点都分开瞬间为止的时间间隔。 3、通断时间：从电流在开关电器一个极瞬间起到所有极 的电弧最终熄灭瞬间为止的时间间隔。 4、分断能力：电器在规定的条件下，能在给定的电压下 分断的预期分断电流值。 5、接通能力：开关电器在规定的条件下，能在给定的电 压下接通的预期接通电流值。 6、通断时间：开关电器在规定的条件下，能在给定的电 压下分断的预期电流值。
五、交流接触器
RS Tech 1、交流接触器图片
图5.1：交流接触器图实例
RS Tech
图5.2 接触器工作原理图；
RS Tech
3、交流接触器文字符号：KM 4、交流接触器图形符号：
图5.3 交流接触器图形符号 接触器主触头-用于主电路（流过的电流大，需加灭弧装置） 接触器辅助触头-用于控制电路（流过的电流小，无需加灭弧装置） 接触器线圈-连接于控制电路
接近开关的接线方法举例：以NPN、常开型为例来说明接线方法；
图2.5：接近开关接线示意图； OUT端与GND端的压降Uces约为0.3V，流过KA的电流IkA=(Vcc0.3)/RkA。若IKA大于KA的额定吸合电流，则KA能够可靠吸合。
RS Tech
5、光电开关
U型光电开关，槽型对射式观点开关，是一款红外线感应光 电产品，由红外线发射管和红外线接收管组合而成。 U型 光电开关示意图：
图3.1：塑壳式低压断路器
图3.2：万能式低压断路器结构图
RS Tech
2、断路器工作原理：主触头2 为常开触头，用于接通和分断 主电路，串联在三相回路中， 右图所示为主触头处于闭合位 置，此时，传动杆3由锁扣4钩 住，分断弹簧1被拉伸，过电流 脱扣器5串联于主电路，在主电 路电流为正常值时，过电流脱 扣器的衔铁出去打开位置，当 主电路电流超过规定值时衔铁 被吸合，顶杆向上将锁扣顶开 分断弹簧1使主触头断开。
弧，在开关的转轴上装有弹簧，能使开关快速闭合和断开。
RS Tech
转换开关图形符号和文字符号：
3、行程开关
RS Tech
行程开关又称限位开关，用于机械设备运动部件的位置检测， 是利用生产机械某些运动部件的碰撞来发出控制指令，以控制其 运动方向或行程的主令电器。 行程开关从结构上可分为操作机构、触头系统和外壳三部分。 图2.2为行程开关的外形及结构图，图中的单轮和径向传动杆式行 程开关可自动复位，而双轮行程开关则不能自动复位。行程开关 结构如图(b)所示，当移动物体碰撞推杆或滚轮时，通过内部传动 机构使微动开关触头动作，即常开、常闭触点状态发生改变，从 而实现对电路的控制作用。
RS Tech
图2.2：行程开关及结构示意图 (a)外形； (b)结构；
RS Tech
图2.4：行程开关的图形和文字符号 (a)常开触点；(b)常闭触点；
4、接近开关
RS Tech
接近开关又称无触点行程开关，它是一种非接触型的检测 装置。 作用：可以代替行程开关完成传动装置的位移控制和限位 保护，还广泛用于检测零件尺寸，测速和快速自动计数以及
二、主令电器
RS Tech
作用：发送控制命令或信号的电器；
分类：控制按钮开关、转换开关、安全光栅、行程开关、接
近开关、光电开关、磁性开关
1、控制按钮
RS Tech 按钮是手动控制电器的一种，用来发出信号来接通或断开控 制电路。
图1：控制按钮示意图 图1是按钮的结构示意图和图文符号,图(a)中1、2是常闭(动断)触 点，3、4是常开(动合)触点，5是复位弹簧，6是按钮帽。图(b)为图 文符号。
RS Tech
3、低压断路器型号及其含义
图3.4：低压断路器型号及其含义
RS Tech
四、继电器
中间继电器图片实例
图4.1：中间继电器
RS Tech
中间继电器的结构和工作原理 中间继电器就是个继电器，它的原理和交流接触器一样，都是由 固定铁芯、动铁芯、弹簧、动触点、静触点、线圈、接线端子和外壳 组成。线圈通电，动铁芯在电磁力作用下动作吸合，带动动触点动作 ，使常闭触点分开，常开触点闭合；线圈断电，动铁芯在弹簧的作用 下带动动触点复位 中间继电器文字符号：KA （K）； 中间继电器图形符号：
无接点电晶体型－ NPN、PNP型 RS Tech
• 无接点NPN型 • 无接点PNP型
只能用于直流电源，多为三线式； NPN和PNP在继电器回路使用时应注意接线的差异； 配合PLC使用时应注意正确地选型。
RS Tech
三、断路器
1、断路器(Circuit Breaker)又称空气开关或自动开关。在功能上，对电 路进行过载、短路、欠电压保护，用于不频繁分、合电路。典型的低压 短路器结构原理。它主要由触头系统、灭弧装置、保护系统和操作机构 组成。
RS Tech
图2：按钮实例图片示例 按钮颜色要求： (1)、“停止”和“急停”按钮常用红色； (2)、“启动”按钮的颜色常使用绿色； (3)、“启动”和“停止”交替动作，按钮一般使用黑色、白色或者灰色； (4)、“点动”按钮的颜色常使用黑色； (5)、“复位”按钮的颜色常使用黄色或蓝色；
2、转换开关（组合开关）
输出状态：常开/常闭型接近开关 当无检测物体时，对常开型接近开关而言，由于接近开关内部 的输出三极管截止，所接的负载不工作（失电）；当检测到物体时 ，内部的输出三极管导通，负载得电工作。 对常闭型接近开关而言，当未检测到物体是，三极管反而处于 导通状态，负载得电工作；反之则失电。
常用的输出形式有： NPN型二线， NPN型三线， NPN型四线， PNP RS Tech 型二线，PNP型三线，PNP型四线，DC二线，AC二线等具体用法可以 参照其说明书和其接线电路图。
加工程序的自动衔接等。它能在一定的距离（几毫米到几十
毫米）内检测有无物体靠近，当物体与其接近到设定的距离 时，就可以发出“动作”信号。
特点：工作可靠、寿命长、功耗低、重复定位精度高、灵
敏度高、频率响应快以及适应恶劣的工作环境等。 分类：按工作原理分为高频振荡型、电容型、永久磁铁型
、霍尔效应型。
接近开关外形图片： RS Tech
图2.5：光电开关工作示意图；
RS Tech
U型光电的工作原理：
发射器和接收器于一体的光电传感器，其发射器和接收器分别
位于U型槽的两边，并形成一光轴，当被检测物体经过U型槽且阻断
光轴时，光电开关就产生了检测到的开关信号。槽式光电开关比较 安全可靠，适合检测高速变化，分辨透明与半透明物体，并且可以 调节灵敏度。
RS Tech
7、磁性开关
磁性开关的工作原理
•
磁性开关是用来检测气缸活塞位置的：即检测活塞的 运动行程的。它可分为有接点型和无接点型两种。
RS Tech
当随气缸移动的磁环靠 近感应开关时，感应开关的 两根磁簧片被磁化而使触点 闭合，产生电信号；当磁环 离开磁性开关后，舌簧片失 磁，触点断开，电信号消失 。这样可以检测到气缸的活 塞位置从而控制相应的电磁 阀动作。 无接点式感应开关从结构 和原理上与有接点式感应开关 都有本质的区别，它是通过对 内部晶体管的控制，来发出控 制信号。当磁环靠近感应开关 时，晶体管导通，产生电信号 ；当磁环离开磁性开关后，晶 体管关断，电信号消失。最大 感应点如左图。
图4.2：继电器图形符号；
中间继电器的用途： RS Tech (1)、代替小型接触器，中间继电器的触点具有一定的带负荷能力，当 负载容量比较小时，可以用来替代小型接触器使用，比如电动卷闸门和 一些小家电的控制。 (2)、增加接点数量，这是中间继电器最常见的用法，例如，在电路控 制系统中一个接触器的接点需要控制多个接触器或其他元件时而是在线 路中增加一个中间继电器。 (3)、增加接点容量，我们知道，中间继电器的接点容量虽然不是很大 ，但也具有一定的带负载能力，同时其驱动所需要的电流又很小，因此 可以用中间继电器来扩大接点容量。比如一般不能直接用感应开关、三 极管的输出去控制负载比较大的电器元件。而是在控制线路中使用中间 继电器，通过中间继电器来控制其他负载，达到扩大控制容量的目的。 (4)、转换接点类型，在工业控制线路中，常常会出现这样的情况， 控制要求需要使用接触器的常闭接点才能达到控制目的，但是接触器本 身所带的常闭接点已经用完，无法完成控制任务。这时可以将一个中间 继电器与原来的接触器线圈并联，用中间继电器的常闭接点去控制相应 的元件，转换一下接点类型，达到所需要的控制目的。
