000金水沟大桥零号块施工托架设计

第一章概述说明：本工程0号块长度为10米，能够满足拼装挂篮及施工的要求，因此，0#段浇张拉压浆完毕后，待水泥浆强度达到设计要求后，开始安装挂篮。

本工程施工时拟在5#、6#、7#墩上各安装一对挂篮，向两侧对称悬浇施工，其余梁段采用满堂红支架分段浇筑施工。

一、工程简介金水沟大桥的1个主墩共有0号箱梁块件共1个，0号块是T构的中心块件，位于实心墩墩顶，左、右联系着悬浇块件，结构极为重要。

零号块高4.2m，箱宽6.10m，腹板厚70cm，两边悬臂翼板各为3.45m，箱梁顶板总宽13.0m。

箱梁四道横隔墙全部位于墩顶上方，中间隔墙厚250cm，隔墙处腹板墙厚170cm，且每个隔墙上都留有人洞，通向两边悬臂块件和零号块箱室内。

箱梁位于竖曲线段，纵坡由+2.5%变为-2.4%，中间跨越变坡点。

横坡为双向1.5%（通过加高内侧腹板高度实现），底板上不设横坡。

每个零号块有40束纵向预应力预留孔道，80根竖向预应力精轧螺纹钢筋和20束顶板横向预应力钢绞线。

零号块施工时还需要考虑挂篮施工的一系列预留孔、预埋件的布置，故零号块的结构较为复杂。

二、一个0#块的主要工程量1、C55混凝土：191.2m32、钢筋：见下表表1-1 一个0#块钢筋数量表3、预应力：见下表表1-2 一个0#块预应力筋数量表三、施工难点1、高标号混凝土泵送施工，对混凝土性能要求高、技术性强。

2、三向预应力交错布置，纵坡、横坡并存，结构复杂。

3、施工平台支架受力需要进行验算。

4、高空上施工困难大，对安全工作要求高。

5、0#块受力结构复杂，大体积砼的裂缝控制有难度。

四、控制重点1、施工平台支架承重结构的安全可靠性。

2、大体积砼的温度应力及裂缝控制。

3、大体积、高标号砼的配制、浇筑及养护。

4、预应力管道的定位、立筋、张拉及、压浆。

5、挂蓝预埋件、预留孔的设置。

五、0号块的施工方法：在墩顶及支架上搭设施工平台，在平台上安装模板、钢筋及其支撑体并浇注混凝土。

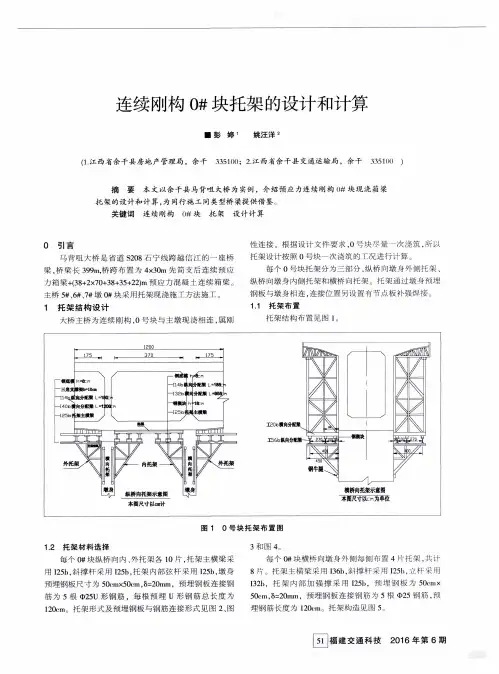

福 建交 通科技 ２ ０ １ ６ 年第６ 期ｌ ５ ２ ｌ
２ ． ２ 结构 受力计 算
梁 的跨 中挠度 验算 ， 挠 度位 移计 算结 果见 图 １ ２ 。
托架 采 用工 字钢 、 槽 钢等材 料 ， 现 场 组合 加 工三 角形 托架 ， 属 于静定 平面 桁架 。为 简化 计算 ， 将 托 架桁 架 按理 想 平面 桁架 构件 进行 计算 ，托 架和模 板 自重按砼 自重 的
删 Ｉ 雹
ｌ － Ｉ 冒 ■■ ＿ ■ ■ｌ Ｉ ■ ■ ＿ ｌ 一 曼 ■ ■ ■ ＿ ｌ ■ ■ ■ ■ ＿
＼
２ 托 架 结 构 受 力 计 算
０ ＃块 一 次 浇 筑 完成 ， 按 极 限 状 态 设 计验 算 ； 取 受 力 最 不利 的顺桥 向墩 身 外侧 托架进 行验 算 。
托架 结构 布置 见 图 １ 。
图１ ０号 块 托 架 布 置 图
１ － ２ 托 架 材 料 选 择
３和 图 ４ 。
每个 ｏ ＃块纵 桥 向内 、 外托架 各 １ ０片 ， 托架 主 横 梁采
每个 ０ ＃块 横矫 向墩 身 外侧 每侧 布罱 ４片托 架 ， 拭 计
８片 。托 架 主 横 梁 采 用 Ｉ ３ ６ ｂ ， 斜撑 杆 采 用 Ｉ ２ ５ ｂ ， 立 朴 朵 用
每延 米 腹板 的体 积 Ｖ ＝ ｌ ｘ ｌ ０ ＝ １ ０ ｍ ，每延 米 腹板 的
自重 Ｇ ＝ １ ０ ｘ ２ ６ ． ５ ＝ ２ ６ ５ ｋ Ｎ；
每 延米 顶板 的体 积 Ｖ顶 ＝ Ａ］ 页 ｘ ｌ ＝ ５ ． ２ １ ｍ。 ，每延 米 顶板
自重 Ｇ顶 ＝ ５ ． ２ １ ｘ ２ ６ ． ５ ＝ １ ３ ８ ． １ ｋ Ｎ；

xx大桥连续刚构0号块托架预压方案一、托架与模板构造托架是固定在墩身上部以承担0#块支架、模板、混凝土和施工荷载的重要受力结构，其设计荷载考虑：混凝土自重、模板支架重量、人群机具重量、风载、冲击荷载等，托架采取自支撑体系构件设计。

施工时按图纸要求在墩身混凝土浇筑时预埋好所需预埋的预埋件作为托架支点,要求预埋件位置准确无误,以利托架拼装时连接。

在托架上铺设钢横梁。

横梁上铺设挂篮纵梁，纵梁上铺设钢模，托架刚度经过严格的受力计算。

采用型钢加工，加工精度符合设计图纸要求。

具体0#托架的设计方案为：0号块托架采用三角形墩旁托架承重，托架通过与墩壁预埋钢板焊，承受竖向力，同时在墩内预埋对拉精轧螺纹承受由弯距产生的水平力，0号块模板采用钢模板，面板为6㎜钢板，纵肋采用[8槽钢，纵肋下采用[12.6b槽钢横向分配梁，[12.6b槽钢横向分配梁下纵向分配梁采用2[28b槽钢，立杆采用2[10槽钢（通过立杆高度进行调坡），立杆下垫 [12.6槽钢，纵向分配梁2[28b槽钢、立杆2[10槽钢及立杆下[12.6槽钢组成调坡桁架，采用焊接连接，三角桁架下横向分配大梁采用挂篮的前后下横梁2[32b或I32，托架采用2[20槽钢焊接。

其中横桥向每侧5片。

纵桥侧向每侧放置3片，用工字钢设置桥纵向分配梁，按照各向150cm的空间距离设置，直接支撑箱梁翼缘板部分的模板。

根据墩身宽度、梁底宽度和0#块悬出长度，以及施工操作空间需要，平台平面尺寸为15m×11m，附着墩身高度为4m（墩正面）与1.6m（墩侧面），为三角形桁架式托架。

每片托架分别由双肢槽钢[20b（墩正面）与I25b（墩侧面）组成，双肢之间设置节点联结，每片托架由水平杆、立杆、斜杆、撑杆组成。

每边悬出段由5片（墩正面）3片（墩侧面）托架组成，相互间由水平支撑、斜支撑联结成整体。

xx大桥0号块托架立面图二、预压试验前准备工作（1）托架所有零部件安装齐全，前上横梁、后下横梁及前下横梁安装锁定在0号块的托架上，锁定的吊杆均采用Φ32精轧螺纹钢，上下均采用2颗螺栓予以固定，通过锁定一方面真实的模拟了后续的混凝土施工的工况保证了力量传递的准确性，另一方面消除了其它外来荷载对预压过程的影响。

大跨度连续梁桥0#块墩旁托架施工技术摘要：某六跨预应力混凝土连续梁桥，桥跨布置为(31＋49＋3×144＋86)米。

本文结合工程实践，阐述了主桥0#块墩旁托架施工技术的要点。

关键词：连续梁桥箱梁墩旁托架结构验算倾覆施工技术1工程概况某特大桥位于福州市仓山区境内，在两山隘口处跨越乌龙江河道，大桥全长598米，采用六跨预应力连续梁体系，桥跨布置为(31＋49＋3×144＋86)米。

主梁为单箱单室变截面结构，0#块长12m，高8.5m，箱梁顶板宽14.4m，底板宽7.75m，梁高和底板厚度按1.65次抛物线变化。

大跨度连续梁悬浇法施工时，墩梁临时固结，0#块施工是关键技术，对后期线形控制影响较大，本文选取该桥5#墩0#块，介绍其墩旁托架施工方案选择，以及主要的施工工艺。

2施工方案的选择0#块墩旁托架的作用主要有几个方面，一是作为0#块施工作业的平台和受力支撑结构；二是在有支座的预应力连续梁悬臂浇注施工过程中承受产生的部分不平衡弯矩。

0#块常用的方案有以下两种：2.1悬臂式托架，在墩身上设预埋件，焊接牛腿，作为施工承重结构，在墩顶设置临时支座与梁体固结，这种方法经济，方便，但5#墩0#块在需设置预埋件的位置有抗震阻尼器的存在，造成了设置预埋件的不现实，同时墩宽仅有3米，导致临时支座空间不足，该方案不可行。

2.2落地式托架，在承台上设预埋件，待墩身施工完毕后焊接钢管柱，作为施工承重结构。

作为临时支墩的钢管柱内需灌注混凝土，并预埋钢筋与梁体0#块固结。

该方案较常用，施工工艺简便，适用于各种类型的0#块。

经过比选，结合现场实际情况，最终确定采用方案二进行施工。

3托架结构及施工本方案墩旁托架结构主要由钢管砼柱、牛腿、分配梁、贝雷架、脚手架等组成，详细见布置图1。

3.1钢管柱承台施工时预先在承台顶相应位置埋设钢管柱连接预埋板，待钢管柱底端焊接在预埋板上，四周用三角形加劲板加强，承台上共设置4根φ1200×10钢管柱。
