网络配置生成树实验

Forwarding：接收并转发数据， 接收并发送BPDU，进行地址 学习。
二、RSTP
RSTP（Rapid Spanning Tree Protocol，快速生成树协议） 是STP协议的优化版。其“快速”体现在，当一个端口被 选为根端口和指定端口后，其进入转发状态的延时在某种 条件下大大缩短，从而缩短了网络最终达到拓扑稳定所需 要的时间。
快速生成树协议较STP的改进之处：
（1）根端口的快速切换
如果旧的根端口已经进入阻塞状态，而且新的根端口 连接的对端交换机的指定端口处于转发状态，在新的拓扑 结构中的根端口可以立刻进入转发状态。
（2）边缘端口概念的引入
在STP协议里，对于连接主机的端口的状态改变，会 引起网络的不稳定，实际上连接主机的端口是不会引起网 络环路的，因此在STP协议的计算中可以不考虑这种端口 状态的变化。所以在RSTP中引入了边缘端口的概念。
<Sysname> system-view
[Sysname] stp enable
[Sysname] interface Ethernet1/0/1
[Sysname-Ethernet1/0/1] stp disable
桥到达根桥的最佳路径。 （3）指定端口（Designated Port）:每一个网段选择到根桥最
近的网桥作为指定网桥，该网桥到这一网段的端口为指定 端口。 （4）可选端口（Alternate Port）:既不是指定端口，也不是 根端口的端口。
4.生成树协议工作过程 STP协议的工作原理主要包括三个部分，一是确定根
配置
[B2] stp region-configuration
[B2-mst-region] region-name MSTP_1

实验三生成树协议STP1、项目目的理解生成树协议STP的原理及配置。

2、项目描述在网络建设中，为了提高网络的可靠性，网络管理员用两条链路将交换机互连，现要在交换机上做适当配置，使网络避免环路。

本项目以两台3560交换机为例，两台交换机分别命名为：SwitchASwitchB。

PC0和PC1在同一个网段，假设IP地址分别为：192.168.1.1 ，192.168.1.2 ，子网掩码为：255.255.255.03、实现功能使网络在有冗余链路的情况下避免环路的产生，避免广播风暴等。

4、项目拓扑生成树如图所示。

5、项目设备思科3560交换机（2台）、PC机（2台）。

6、项目步骤（1）在SwitchA查看生成树情况，用show spanning-tree brief命名输出。

（2）在SwitchB查看生成树情况，用show spanning-tree brief命名输出。

验证测试：在SwitchA上的Fa0/24端口处于BLK状态，分析原因？（3）修改SwitchA的BID优先级，让SwitchA成为Root Bridge。

设置交换机SwitchAr优先级为4096，数值最小的交换机为根交换机（也称根桥）交换机SwitchBr优先级采用默认优先级（32768），因此SwitchA将成为根交换机。

SwitchA(config)#spanning-tree vlan 1 priority 4096（4）在SwitchA上查看show spanning-tree 命名输出结果。

（5）在SwitchB上查看show spanning-tree 命名输出结果。

验证测试：在SwitchB上的Fa0/23端口处于BLK状态，分析原因？（6）如果将SwitchB的Fa0/23和Fa0/24的状态调换过来，可能通过修改什么参数来实现？可以在SwitchA降低接口优先级来实现。

SwitchA(config)#int fa0/24SwitchA(config-if)#spanning-tree vlan 1 port-priority 112（7）修改后，在SwitchA查看show spanning-tree 命名输出结果。

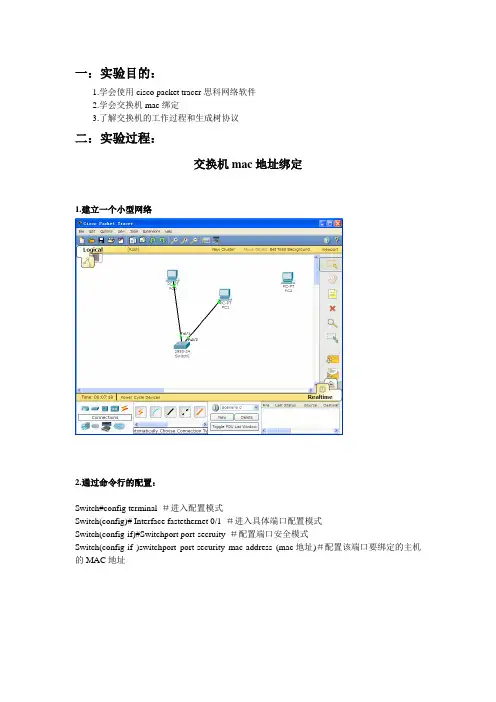

一：实验目的：1.学会使用cisco packet tracer思科网络软件2.学会交换机mac绑定3.了解交换机的工作过程和生成树协议二：实验过程：交换机mac地址绑定1.建立一个小型网络2.通过命令行的配置：Switch#config terminal ＃进入配置模式Switch(config)# Interface fastethernet 0/1 ＃进入具体端口配置模式Switch(config-if)#Switchport port-secruity ＃配置端口安全模式Switch(config-if )switchport port-security mac-address (mac地址)＃配置该端口要绑定的主机的MAC地址配置结果3.用pc1 ping pc0的结果：可以ping 通4将0/1端口换为pc2后，再用pc1 ping 端口0/1的主机，由于和mac地址绑定，无法连接指派端口根端口根端口指派端口非指派端口指派端口交换机生成树协议1.建立由三个交换机组成的小型网络2.由于三个交换机形成了回路，所以根据生成树算法，拓扑结构发生了变化。

通过查看，三个交换机的优先级一样32769，所以选择了mac地址最小的switch1作为根桥。

Switch1的address为0001.9733.e852Switch2的address为0007.9733.e852Switch3的address为0002.167b.e852所以形成的拓扑结构为：(switch2的0/2端口被阻塞了）Switch1（根）Switch2 Switch3指派端口根端口根端口指派端口非指派端口指派端口3.通过show spanning-tree查看交换机端口依次经历了LSN LRN FWD三个状态其中switch2的0/2端口最后状态为BLK3.通过改变优先级指定switch2为根桥#spanning-tree vlan 1 root primary 0Switch2(根）Switch1 Switch3。

8快速生成树配置【实验名称】快速生成树协议RSTP的配置。

【实验目的】理解快速生成树协议RSTP的配置及原理。

【背景描述】某学校为了开展计算机教学和网络办公，建立了一个计算机教室和一个校办公区，这两处的计算机网络通过两台交换机互连组成内部校园网，为了提高网络的可靠性，网络管理员用2条链路将交换机互连，现要在交换机上做适当配置，使网络避免环路。

本实验以两台交换机为例，两台交换机分别命名为SwitchA、SwitchB。

PC1与PC2在同一个网段，假设IP地址分别为192.168.0.137，192.168.0.136，网络掩码为255.255.255.0。

【实现功能】使网络在有冗余链路的情况下避免环路的产生，避免广播风暴等。

【实验设备】交换机（两台）、主机（两台）、直连线（4条）12【实验拓扑】图8按照拓扑图连接网络时注意，两台交换机都配置快速生成树协议后，再将两台交换机连接起来。

如果先连线再配置会造成广播风暴，影响交换机的正常工作。

【实验步骤】步骤1.交换机A 的基本配置。

Switch#configure terminalSwitch(config)#hostname switchA switchA(config)#vlan 10switchA(config-vlan)#name slaes switchA(config-vlan)#exitswitchA(config)#interface fastethernet0/3switchA(config-if)#switchport access vlan 10switchA(config-if)#exitswitchA(config)#interface range fastethernet 0/1-2switchA(config-if-range)#switchport mode trunk步骤2.交换机B 上的基本配置。

Switch#configure terminalSwitch(config)#hostname switchB switchB(config)#vlan 10switchB(config-vlan)#name slaesswitchB(config-vlan)#exitswitchB(config)#interface fastethernet0/3switchB(config-if)#switchport access vlan10switchB(config-if)#exitswitchB(config)#interface range fastethernet0/1-2switchB(config-if-range)#switchport mode trunk步骤3.配置快速生成树协议。
